平面图的绘制步骤平面图的绘制步骤是一个非常重要的技能,可以帮助我们更好地理解和展示各种空间结构。
下面是一个大致的步骤,供你参考:第一步:确定绘制的对象和范围在绘制平面图之前,首先需要明确绘制的对象是什么,是一个房间、一个建筑物还是一个地区。
然后确定所绘制区域的范围和尺寸,这将决定绘图的比例和绘图纸的大小。
第二步:收集必要的资料在开始绘图之前,需要收集一些必要的资料,如建筑图纸、测量记录或者现场调查数据。
这些资料将帮助你准确地绘制出平面图。
第三步:准备绘图工具和材料绘制平面图需要一些专业的绘图工具和材料,如绘图板、铅笔、直尺、量角器、图钉、曲线板和填充色彩等。
确保这些工具和材料准备齐全,以便顺利地进行绘制。
第四步:绘制基础框架在绘制平面图之前,需要先绘制基础框架。
框架可以包括边界线、坐标轴、比例尺等。
这些框架的绘制将为后续的绘制工作提供方向和基准点。
第五步:细化绘图内容根据收集到的资料,将绘图内容细化并进行具体的绘制。
可以先绘制出各个空间的外形轮廓,然后再逐步添加细节,如门窗、家具、设备等。
绘制过程中需要使用适当的比例和尺寸,并注意各个要素之间的相对位置和比例关系。
第六步:添加文本和符号在绘制平面图时,需要给各个要素添加相应的文字和符号。
文字可以标注房间名称、尺寸、功能等信息,而符号可以表示一些特定的要素,如窗户、出口、水管等。
这些文字和符号的添加将使平面图更加直观和易懂。
第七步:校对和修正完成绘图工作之后,需要进行校对和修正。
校对可以帮助发现可能存在的错误和问题,如尺寸不准确、图形关系混乱等。
修正则是根据校对结果对绘图进行修改和调整,确保最终的平面图是准确并且符合要求的。
以上就是平面图绘制的大致步骤。
当然,在实际操作中还有很多细节和技巧需要掌握,需要不断地实践和经验积累。
希望这篇文章能够对你有所帮助,祝你绘制出精确而美观的平面图!。
§1—4 平面图形的绘制课题:1、平面图形的绘制2、绘图的基本方法和步骤课堂类型:讲授教学目的:1、讲解平面图形的尺寸分析、线段分析和平面图形的作图步骤。
2、讲解仪器绘图和徒手绘图的基本方法。
教学要求:会画中等难度的平面图形。
教学重点:平面图形的尺寸分析教学难点:平面图形尺寸基准的判断和选择教具:模型“手柄”教学方法:讲课中要抓住尺寸分析这个核心,教会学生具有对平面图形分析尺寸基准和识读定位尺寸的能力。
基准与定位尺寸紧紧相连,二定位尺寸又是画出第二基准线、第三基准线……的依据,在讲解时不可忽视。
教学过程:一、复习旧课结合作业中的问题,纠正错误,强调圆弧连接中几个需要注意的地方。
二、引入新课题平面图形是由直线和曲线按照一定的几何关系绘制而成的,这些线段又必须根据给定的尺寸关系画出,所以就必须对图形中标注的尺寸进行分析。
三、教学内容(一)平面图形的尺寸分析1、定形尺寸定形尺寸是指确定平面图形上几何元素形状大小的尺寸,如图1—33所示中的φ12、R13、R26、R7、R8、48和10。
一般情况下确定几何图形所需定形尺寸的个数是一定的,如直线的定形尺寸是长度,圆的定形尺寸是直径,圆弧的定形尺寸是半径,正多边形的定形尺寸是边长,矩形的定形尺寸是长和宽两个尺寸等。
2、定位尺寸定位尺寸是指确定各几何元素相对位置的尺寸,如图1—33中的18、40。
确定平面图形位置需要两个方向的定位尺寸,即水平方向和垂直方向,也可以以极坐标的形式定位,即半径加角度。
图1-33 平面图形3、尺寸基准任意两个平面图形之间必然存在着相对位置,就是说必有一个是参照的。
(由此引出基准这个概念,介绍基准时可联系直角坐标系的坐标轴来讲解)标注尺寸的起点称为尺寸基准,简称基准。
平面图形尺寸有水平和垂直两个方向(相当于坐标轴x方向和y方向),因此基准也必须从水平和垂直两个方向考虑。
平面图形中尺寸基准是点或线。
常用的点基准有圆心、球心、多边形中心点、角点等,线基准往往是图形的对称中心线或图形中的边线。
平面图的绘制步骤
一、确定图形的规模和选定画图工具
在绘制平面图前,首先需要确认图形的比例或尺寸,以
确定绘制图形的大小。
然后选择需要使用的绘图工具,通常有纸张、铅笔、尺子和圆规等常用的画图工具。
二、确定图形绘制位置和方向
在绘制图形之前,需要明确图形的绘制位置和方向,以
避免后续绘制中产生偏差和错误。
在绘图前,可以将图形定位于纸张的中心,方便后续绘制和比例调整。
三、绘制基础线条和轮廓
在确定图形方向和位置后,可以使用铅笔画出基础线条
和轮廓,确定图形的大体形状和轮廓。
可以根据需要画出直线、曲线和圆形等基础线条。
四、添加细节和构建结构
在绘制基础线条和轮廓后,添加细节和构建结构是绘制
平面图的重要步骤。
这一步骤需要根据实际情况绘制出更加精细和准确的形状和结构。
五、消除重点和加强表现
在平面图绘制的最后阶段,需要消除图形中的不必要重点,以突出需要表现的景象和元素。
同时,还可以加强图形的表现力,调整比例和尺寸,使图形更加完整和准确。
六、完成图形并进行修饰和整理
在完成平面图的基本部分之后,可以进行修饰和整理,
使图形更加美观和清晰。
通常可以使用颜色、饰品和文字等方
式加强图形的表现力和清晰度,在必要的部分添加标注和注释,让图形更加完整和准确。
最后,可以使用橡皮擦和清洁工具将图形和周围的区域整理干净,使平面图呈现出完美的画面。
以上就是平面图的绘制步骤,需要认真仔细地执行每一
个步骤,确保绘制出准确和精美的平面图。
第5章绘制平面图形平面图形是由若干线段(直线或圆弧)封闭连接组合而成。
各组成线段之间可能彼此相交、相切或等距。
要用AutoCAD正确、快速地绘制一个平面图形,特别是较复杂的平面图形,必须首先对平面图形作尺寸分析和线段分析,然后按适当的方法、步骤画出。
与手工绘制平面图形相比,用AutoCAD绘制平面图形需要较高的作图技巧,要用到一些特殊的命令和一些特别的作图方法。
本章首先以图5-1所示的挂轮架为例,讲述平面图形的尺寸分析和线段分析的方法,以及平面图形的作图步骤,然后再通过“典型题目实训指导”一节,分析并绘制两个平面图形,帮助读者掌握用AutoCAD绘制平面图形的方法和技巧。
图5-1 挂轮架平面图形5.1 平面图形的尺寸分析按照尺寸在平面图形中所起的作用,可以将平面图形的尺寸分为定形尺寸和定位尺寸两类。
而要想确定平面图形中各组成线段的上下、左右的相对位置,则必须引入机械制图中被称为尺寸基准的概念。
1. 定形尺寸确定平面图形中各几何元素形状大小的尺寸称为定形尺寸。
如图5-2(a)所示。
2. 定位尺寸用于确定圆心、线段等几何元素在平面图形中所处位置的尺寸称为定位尺寸。
如图5-2(b)所示。
3. 尺寸基准确定平面图形中尺寸位置的点、线等几何元素称为尺寸基准,尺寸基准简称为基准。
一般以平面图形中的对称中心线、圆心、轮廓直线等作为尺寸基准,定位尺寸应以尺寸基准作为标注尺寸的起点。
一个平面图形应有水平和垂直两个方向的尺寸基准,对于较复杂的平面图形,在同一方向上往往有几个基准,其中一个为主要基准,其余为辅助基准。
如图5-1中Φ112的圆心和垂直中心线就是108和30°等尺寸的基准。
(a) 定形尺寸 (b) 定位尺寸图5-2 挂轮架平面图形的尺寸分析5.2 平面图形的线段分析平面图形中的线段通常指直线、圆弧和圆。
平面图形线段分析的实质是通过分析线段的尺寸情况来区分不同类型的线段,并由此确定各线段的作图顺序。
平面图怎么画平面图是一种将三维物体投影到二维平面上的图形表示方法,常用于建筑设计、工程制图、地理信息系统等领域。
通过平面图,我们可以更清晰地了解物体的结构和布局,方便进行设计、分析和交流。
本文将介绍平面图的画法步骤和一些常用的工具。
准备工作在开始画平面图之前,我们需要准备一些必要的工具和材料:1.绘图纸:选用适合尺寸的纸张,可使用专业的绘图纸或普通的画纸。
2.测量工具:例如铅尺、直尺、量角器等,用于测量物体的尺寸和角度。
3.绘图工具:例如铅笔、细线笔、彩色笔等,用于绘制平面图的线条和细节。
4.辅助工具:例如橡皮擦、修正液等,用于擦除错误或修正绘图。
准备工作完成后,我们可以开始着手绘制平面图了。
绘制步骤下面将介绍平面图的画法步骤,以便清晰地表达物体的形状和结构。
1. 了解物体结构在画平面图之前,我们需要对物体的结构和特征有一个清楚的了解。
这包括物体的尺寸、比例、形状和布局等。
在实际中,我们可以通过观察物体本身或者参考其他图纸、照片等来获取信息。
2. 绘制基础线条在开始绘图之前,我们可以先使用铅笔或细线笔画出物体的基础线条。
这些线条可以作为整个图形的框架,帮助我们准确地绘制各个部分。
3. 细化绘图在绘制基础线条之后,我们可以开始细化绘图。
可以使用直尺和铅笔来绘制直线段、圆弧等线段,表达物体的边界和形状。
4. 添加细节细节是平面图的重要组成部分,它可以更加准确地表达物体的特征和细节。
例如,我们可以在平面图中绘制物体的纹理、标签、比例尺、文字说明等。
5. 标注和图例在绘制平面图的过程中,我们需要标注和注明各个部分的名称和尺寸。
这可以通过直线段、箭头、标签等方式进行标注。
同时,我们还可以绘制一个图例,帮助理解图中各个元素的含义。
6. 清理和修正在完成平面图之后,我们可以使用橡皮擦或修正液等工具擦除多余的线条和错误的绘图。
这可以使平面图更加整洁和准确。
总结绘制平面图需要一定的技巧和经验,通过清晰的步骤和合适的工具,我们可以完成一份准确、美观的平面图。
第⼆节平⾯图形的基本作图⽅法第⼆节平⾯图形的基本作图⽅法(建议4课时)考纲要求掌握平⾯图形的基本作图⽅法。

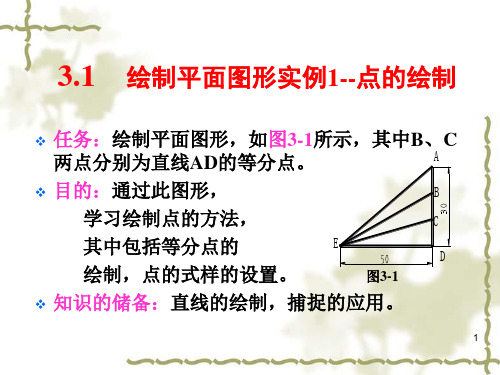

知识⽹络知识要点⼀、基本⼏何作图⽅法(⼀)等分线段的⽅法1.平⾏线法:过所要等分线段的某⼀端点作⼀辅助线,两线成任意锐⾓,在辅助线上截取⼏等份,连接辅助线端点及所等分线段的端点,在辅助线的各等分点上依次作端点连线的平⾏线,即将线段分成若⼲等份。
2.分规试分法:⽤分规以某⼀长度试分线段,不断调整分规两脚距离,直⾄等分完成。
(⼆)圆的等分1.尺规作图法:运⽤直尺、圆规,运⽤⼏何规律来等分。
要求能对圆周进⾏三、四、五、六等分的作图。
2.查表计算法:按公式a=k·D(D为圆直径,k为等分系数)计算出正多边形每边长度,然后依次在圆周上截取,即得。
这种⽅法适合于任意等分圆周。
(三)椭圆的画法1.同⼼圆法(理论画法):先求出曲线上⼀定数量的点,再⽤光滑的曲线将各点连接起来。
2.四⼼法(近似画法):求出画椭圆的四个圆⼼和半径,⽤四段圆弧近似地代替椭圆。
(四)斜度与锥度画法1.斜度:⼀直线(或平⾯)对另⼀直线(或平⾯)的倾斜程度。
表⽰符号:∠或>,符号的⽅向应与斜度的⽅向⼀致。
2.锥度:指正圆锥体底圆直径与锥⾼之⽐。
表⽰符号?或?,符号所⽰⽅向应与圆锥⽅向⼀致。
3.斜度与锥度的⽐值均要写成1∶n的形式,如∠1∶n或?1∶n。
4.标注锥度时,锥度符号配置在基准线上,表⽰圆锥的图形符号和锥度应靠近轮廓标注,基准线应通过指引线与圆锥的轮廓素线相连。
基准线应与圆锥的轴线平⾏,图形符号的⽅向与圆锥⽅向⼀致。
当所标注的锥度是标准圆锥系列之⼀时,可⽤标准系列号和相应的标记表⽰。
(五)圆弧连接1.圆弧连接的实质,就是要使连接圆弧与相邻线段相切,以达到圆弧连接处光滑过渡的要求,切点即为连接点。
2.圆弧连接的基本作图步骤:(1)求作连接圆弧圆⼼;(2)找切点;(3)画连接圆弧。
作图时第(2)步找切点不要忽视,因为切点是连接圆弧的起点和终点,必须要找出。
平面图的绘制步骤第一篇:平面图的准备工作平面图是地图制作中非常重要的一部分,它是一种二维的图形表达方式,通常用于展示地面上的各种设施、建筑和地理要素等信息。
平面图一般由几何图形、符号、文本和颜色组成,通过这些元素的组合来表达各种信息。
下面我们来看一下平面图的绘制步骤。
第一步:确定绘图的比例尺绘制平面图时,首先需要确定绘图的比例尺,也就是将实际地面上的尺寸缩小到图上的比例。
通常情况下,绘图比例尺的选择与绘图的用途、地物的大小和比例有关。
比如,绘制一张较小的地块图时,比例尺可以较大,如1:500;而绘制一个城市规划图时,比例尺则需要较小,如1:5000或更小。
选择合适的比例尺可以使图形更直观、明了。
第二步:收集地图信息绘制平面图需要收集足够的地图信息,包括各种设施、建筑物、道路、河流、湖泊、山脉、森林、草地等各种地理要素。
收集的信息可以通过实地勘察、地理信息系统、航空遥感、卫星影像等方式获取。
第三步:绘制基础图线在确定了比例尺和收集好地图信息后,我们需要利用制图软件或手工工具绘制基础图线。
这些图线用于绘制各种地理要素的边界线和坐标轴等。
基础图线应该包括各个坐标轴的水平方向和垂直方向,在比例尺确定的前提下,它应该占据整张图形的适当比例。
第四步:添加地图信息在绘制好基础图线之后,我们就可以根据收集的信息,添加各种地图信息。
可以根据地理要素的大小和比例,使用符号来表示不同的信息。
比如,使用圆圈表示建筑物,使用线段表示河流和道路等。
在添加地图信息时,应考虑到不同地理要素之间的相对位置,使图形更加美观合理。
第五步:添加文本标注除了添加符号以外,我们还需要添加各种文本标注,用于解释和说明地图信息。
文本标注应该恰当、明确、易于阅读,以帮助用户更好地理解地图信息。
比如,对于建筑物、道路等地理要素,可以添加名称和编号,对于自然地理要素,可以添加海拔高度、水深等信息。
绘制平面图需要一定的专业知识和技能,以上是平面图准备工作的基本步骤,下一篇将继续为您介绍平面图制作的关键步骤。
实验三 平面图形的绘制实验目的1. 了解plot 函数及有关参数的使用格式与作用,掌握一元函数y=f (x)的图象的画法;2.了解自定义函数的定义方法。
掌握二维参数方程的图形的画法;3.会作隐函数的图象。
与本实验相关的理论1.如果一条平面曲线上的点的坐标都是方程F(x, y)=0的解,且以方程F(x, y)=0的解为坐标的点都在曲线上。
那么这个方程叫做曲线的方程;这个曲线叫做方程的曲线(图形)。
2.平面曲线的参数方程形式为 ⎩⎨⎧==)()(t y y t x x (a ≤t ≤b )的方程,称为平面曲线的参数方程。
它在平面直角坐标系下代表一条直线。
3..平面的极坐标方程与参数方程如果已知平面曲线的极坐标方程为r=f(t),那么,由直角坐标与极坐标的关系⎩⎨⎧==tr y t r x sin cos 该曲线在平面直角坐标系下的参数方程为⎩⎨⎧==t t f y t t f x sin )(cos )( 4.隐函数如果两个变量间的对应关系是由一个方程F(x, y)=0确定的,函数关系隐藏在这个方程中,例如中心在原点的单位圆的方程22y x +=1,就确定了x 、y 之间的某种函数关系,这种函数就叫隐函数。
实验步骤一、plot 函数的基本使用方法1.使用方法Plot 可以方便的作出一元函数的图象,并能自动处理具有无穷值点和无穷震荡点的函数的图形,其基本格式为Plot 〔﹛f1, f2, , fi,〕﹛x, xmin, xmax ﹜〕其中表﹛f1, f2, , fi,﹜中的fi (i=1, 2, 3, )是要绘制其图形的函数名称,表﹛x, xmin,xmax ﹜中的元素x 为函数fi 的自变量,xmin 和xmax 是自变量的取值区间的左端点和右端点。
2.作出下列函数的图象(1)在同一坐标系内作出函数y=sinx, y=cosx 在区间〔0, 2π〕上的图象;Clear 〔x 〕Plot 〔﹛Sin 〔x 〕, Cos 〔x 〕〕,﹛x, 0, 2Pi ﹜〕(2)作出函数y=tanx 在区间〔﹣23,23ππ〕上的图象; Clear 〔x 〕Plot 〔Tan 〔x 〕, ﹛x, ﹣3/2*pi, 3/2*pi 〕〕(3)作出函数y= xx 1sin .11在区间〔﹣0.2, 0.2〕上的图象。
Clear[x]Plot[Sqrt[Abs[x]]Sin[1/x], ﹛x, ﹣0.2, 0.2]]其结果分别为:可以看出Plot 函数能在一坐标系内作出多个函数的图象,同时也可以看出用Plot 函数在作图时横轴和纵轴的单位一般是不一致的.二、Plot 函数的常用参数的使用格式与作用Plot 函数除了上述使用方式外还有另一种使用方式:Plot[﹛f1, f2, , fi, ]﹛x, xmin, xmax ﹜可选参数]其中可选参数的格式为:可选参数名→可选参数值(或可选参数值表)1.参数AspectRatio此参数是置作出的图象的横纵比,默认的横纵比为1:0.618 。
将参数AspectRatio 的值设置为Automatic 可以按实际比例(1:1)作图。
比较:Plot[﹛Sin[x], Cos[x]], ﹛x, 0, 2*Pi]]和 Plot[﹛Sin[x], Cos[x]], ﹛x, 0, 2*Pi ﹜, AspectRatio →Automatic]它们的图象分别为图2﹣1和图2﹣4。
2.参数PlotStyle参数PlotStyle的值是一个表,应将它的值放在双花括号内,它决定作的图形的划线的宽度、虚实、色彩等。
(1)参数值RGBColor[r, g, b]——决定划线的色彩。
其中r、g、b分别表示红色、绿色、蓝色的强度,其取值范围是[0, 1]之间的数。
例如:作图:Plot[Sin[x], {x, 0, 2*Pi} , PlotStyle→﹛﹛RGBColor[1, 0, 0]]]](2)参数值Thickness[t]——它描述划线的宽度,其中t是一个实数,其取值范围在[0, 1]之间,这时以整个图的宽度为1。
因此t的取值一般应远远小于1。
例如:作图:Plot[Sin[x], {x, 0, 2*Pi}, PlotStyle→{{RGBXolor[1, 0, 0], Thickness[0.001]}}](3)参数PlotPoints——它确定函数值的单位取点。
当函数值变化比较剧烈时,应取一个比较大的值,以免作出的图形过分偏离函数的实际图形。
其格式为:PlotPoints→n其中n为单位取点数。
比较下面图形(图2—5、图2—6):作图:Plot[Exp[﹣∧x2/2], {x, ﹣7, 7}]Plot[Exp[﹣∧x2/2], {x, ﹣7, 7}, PlotPoints→60]4.参数PlotRange它决定作图时函数值的取什范围。
其格式为:PlotRange→参数值其参数值为:(1)Automatic——此为系统默认值,当函数在作图区间存在无穷值点和很侠窄的尖峰,系统会将这一部分切掉;(2)All——要求画出函数值的全部情况,当发现系统下切掉了重要的尖峰时可以使用该值重画图形。
但在无穷值点不应使用该值,否则会跌入无穷循环的陷阱,甚至导致死机;(3){y1, y2}——要求作出函数值在{y1, y2}范围内的图形。
作图:Plot[Tan[x], {x, ﹣Pi, Pi}]Plot[Tan[x], {x, ﹣Pi, Pi}, PlotRange→{﹣60, 60}]5.参数DisplayFunction它决定图形的显示与否。
当它取值为$Display-Function时(系统的默认值),图形将在屏幕上显示出来;当它取值为Identity时表示只生成图形表达式,但不显示。
其格式为:DisplayFunction→$DisplayFunction(或Identity)执行下述语句后,将只计算图形的表达式,而不输出图形。
如:In[5]: =A=Plot[Sin[x], {x, 0, 2*Pi}, DisplayFunction→Identity] Out[7]=-Graphics-其中-Graphics是上述图形的表达式,它包括与图形有关的数据和性态的描述,可以用函数InputForm[a]把它的内容显示出来。
三、图形的重新显式与组合显式:Show函数函数Plot可以在同一坐标系的同一区间作出不同函数的图象,但不时需要在同一坐标系的不同区间作出不同函数的图象,或者在一个坐标系内做一个函数图象时要求函数的各个部分其有不同的性态,这就需要使用Show函数。
我们知道Plot函数的参数DisplayFunction取值为Identity时,可以总值计算图形的表达式-Graphics-,而不把图形显式出来. Show函数的功能就是把求出的图形表达式作为图象显式出来,其格式为:Show[图形表达式,图形表达式,…,参数]使用时可以重新指定作图参数(即:Plot函数的相关参数),使图形按照需要折方式显示出来。
例如:用a=Plot[{Sin[x], Cos[x]}, {x, 0, 2*Pi}]可以作出正弦和余弦函数在[0, 2 ]上的图象。
如果希望用实际的比例显示这个图,那么只要输入:Show[a, AspectRatio→Automatic]就不必再计算图形表达式而直接把图形显示出来,以加快图形绘制的速度。
又如:要在同一坐标系内作出余弦、反余弦函数的直线y=x图象,且余弦函数和直线y=x的图象用黑色虚线作,反余弦函数的图象用红色实线作,阅读下列程序(图2﹣7):Clear[a, b, d, x]a=Plot[ArcCos[x], {x, ﹣1, 1},PlotStyle →RGBColor[1, 0, 0],DisplayFunction →Identity,AspectRatio →Automatic]b=Plot[x, {x, ﹣1/2, 2}, PlotStyle →{Dashing[{0.02, 0.01}]}, DisplayFunction →Identity]d=Plot[Cos[x], {x, 0, Pi}, PlotStyle →{Dashing[{0.02, 0.01}]}, DisplatyFunction →Identity]Show[a, b, d, DisplayFunction →$DisplayFunc-tion]四、自定义函数在mathematica 中,除了系统提供的内部函数之外,用户可以非常方便的定义自已需要的函数,其格式为f[,,--y x …]:=表达式自定义函数既可以是一元函数也可以是多元函数。
格式中的,,--y x …表示自定义函数的自变量,它们必须是变量名紧跟着一个下线“-”,但自定义函数在使用时不必加下划线“-”。
例如:定义一个函数f(x)=23x +sinx ,并计算f(0.5).Clear[x]f[-x ]:=2*∧x 3+Sin[x];f[0.5]执行结果:0.729 426可以看出当用户自己定义一个函数以后,就可以像系统内部的函数一样直接使用它来作各种运算或作图。
又如定义一个椭圆的参数方程如下:Clear[a, b, t, x, y]x[-t ]:=a*Cos[t];y[-t ]:=b*Sin[t];五、作参数方程的二维图形函数 ParametricPlot 可以作二维参数方程的图形,其格式为ParametricPlot[{x[t], y[t]}, {t, tmin, tmax},可选项]其中 ParametricPlot 的可选项与Plot 函数同。
例如作出一个椭圆的图形:Clear[a, b, t, x, y]a=9;b=4;x[-t ]:=a*Cos[t];y[-t ]:=b*Sin[t];ParametricPlot[{x[t],y[t]},{t,0,2*Pi},AspectRatio →Automatic]再如作等速螺线的图形。
起点在极点的等速螺线的极坐标方程为 ,θρ=它在直角坐标系下的参数方程为 ⎩⎨⎧==.s i n,c o s θθθθy x 作图如下:Clear[a, t, x, y]x[-t ]: =t*Cos[t];y[-t ]: =t*Sin[t];a=ParametricPlot[{x[t], y[t]}, {t, 0, 4*Pi}, PlotPoints →250, AspectRatio →Automatic]六、隐函数作图如果方程F(x, y)=0定义了一个隐函数y=y(x),可以通过下述步骤作出它的图象。
1.用自定义函数定义F(x, y),即f[--y x ]:=F(x, y);2.用ContourPlot 函数按下述格式作出其图象。
