绘制平面布置图

教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-201 1、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

在考虑装修之初，业主朋友们一定会寻找好用的软件来尝试DIY自己的户型布置，或是因为是二手房装修，无法找到以前的准备户型图了，所以想自己尝试画个平面图来论坛与大家交流咨询，但是专业的AUTO CAD软件又太复杂，不容易上手。

比如圆方、颐家家居、3D Home、72XUAN等很多的DIY软件，但是很多朋友最后发觉自己对于色彩和灯光效果的驾驭能力实在有限，想做出一幅赏心悦目的效果图来恐怕不是三两天时间能搞定的事情，于是退而求其次，改画平面图吧。

如果能有一个好的平面图，带着平面图来论坛与大家交流咨询，也是非常好的，我不主张自己DIY做设计，但是对于二手房装修的客户或对自己的需求文字表述能力并不强的业主朋友们来说，画一个带有自己想法的平面图还是很有必要的，这样会大大提升大家在论坛交流咨询的效果。

专业设计人员通常都是用CAD制图的，可是CAD的界面对于初学者来说并不算友好，不论是菜单的设置还是元件库的内容，都让大家看得晕晕乎乎的。

今天来与大家分享一个非常简单的软件Visio，这是微软的东西，起码界面是不陌生的，Visio的绝大部分操作都和Word类似，因此学起来非常的简单。

Visio自带了简单的家具库，可以对家具摆放的位置进行排列组合。

CAD的图纸也可以直接导入Visio，用来重新编辑。

二手房通常都没有图纸，用Visio自己画个图，再简单不过了。

需要说明的是，Visio虽然是Office自带的软件，但是简版的Office大都是没有集成安装包的，需要单独下载安装。

这个软件可以直接在网上免费下载的，在百度输入“Office Visio下载”就能找到了。

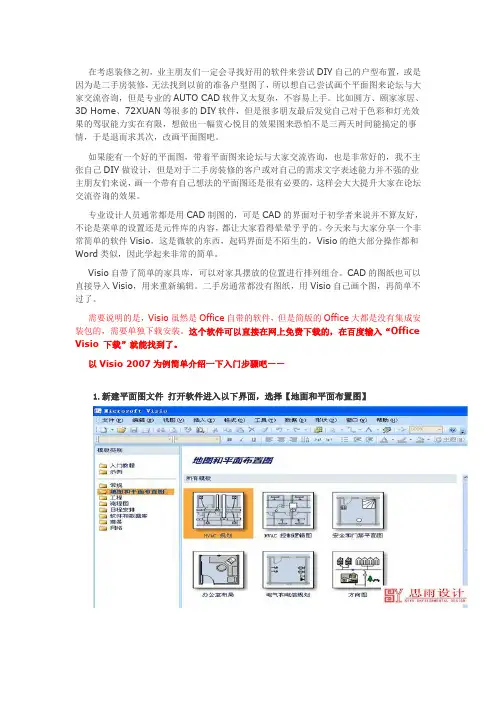

以Visio 2007为例简单介绍一下入门步骤吧——1.新建平面图文件打开软件进入以下界面，选择【地面和平面布置图】向下翻，找到【平面布置图】点击右侧创建就可以了2 绘制平面图Visio带的库比较简单，不过绘制平面图需要用到的墙体、门窗，甚至简单的家具，在库里都是一应俱全的。

平面布置图怎么画
平面布置图的绘制方法如下:
1. 准备图纸和绘制工具,包括尺子、直角尺、绘图笔等。

2. 根据设计需求,先确定布置物品的种类、数量、尺寸参数。

3. 按比例在图纸上打点标注墙壁、门窗等固定构造位置。

4. 拟定布置思路,合理规划物品摆放位置,注意功能分区和畅通流线。

5. 使用标准装饰图例标注窗帘、墙纸、地板等装修材料的位置。

6. 采用适当比例绘制家具家电的平面轮廓,并用线条标明打开状态。

7. 用不同颜色区分墙壁、地面、天花板等建筑元素,增加美观性。

8. 标注主要家具的尺寸参数,并用箭头表示活动方向。

9. 绘制视野线,标明主要的视觉焦点区域。

10. 完善图例说明,使平面布置图更清晰易读。

按照设计规范绘制平面图,不仅可以直观呈现空间布置效果,也便于施工人员制作。

平面布局图怎么画1. 什么是平面布局图平面布局图是指在设计过程中，用来展示和规划空间、家具和装饰物的位置关系的图表。

它是室内设计师、建筑师和装饰者常用的工具。

通过平面布局图，可以清晰地展示出房间的整体布局和各个物品之间的相对位置。

平面布局图通常以俯视视角的方式呈现，用简化的线条和符号表示不同的家具和空间元素，方便人们理解和比较。

通过平面布局图，人们可以更好地规划房间内的功能划分、家具布置和装饰风格，以实现最佳的空间利用和美观度。

2. 平面布局图的制作步骤制作平面布局图需要按照一定的步骤进行，以下是一个标准的制作流程：2.1 收集信息在开始绘制平面布局图之前，首先需要收集所需的信息。

包括了解房间的尺寸、不同区域的功能需求、家具的尺寸和形状、房间的结构特点等等。

通过收集这些关键信息，可以更好地进行规划和设计。

2.2 测量空间接下来，需要使用测量工具（如测量尺和测量仪器）对待绘制的空间进行测量。

测量的关键点包括房间的长度、宽度、墙体高度、门窗的位置和尺寸等。

这些测量数据将作为绘制平面布局图的基础。

2.3 绘制平面图使用绘图工具（如纸笔、绘图软件等），根据测量数据和收集到的信息，绘制出房间的整体平面图。

在绘制平面图时，需要按照比例将尺寸转化为合适的比例尺，并标注房间的尺寸和不同区域之间的连线。

2.4 定位家具和空间元素在绘制平面图的基础上，根据不同区域的功能需求，将家具和空间元素精确定位。

可以使用简化的标记或符号表示不同家具的位置、形状和尺寸。

此外，还可以添加其他元素，如装饰物、灯具、窗帘等，来丰富平面布局图的表达。

2.5 修饰布局图为了更好地展示房间的整体感和装饰效果，可以对平面布局图进行修饰。

例如，使用不同线条粗细或虚实来突出重点区域，使用填充色或阴影效果来区分不同的空间功能。

这些修饰可以使平面布局图更加直观和吸引人。

3. 平面布局图中的常见符号和标记在平面布局图中，常见的符号和标记有助于更好地传达设计意图和布局信息。

施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。

平面布置图绘制第一篇：平面布置图绘制的基本要素平面布置图是指把一些建筑物、家具、机器设备等元素按照其在实际场所中的位置和排列顺序用图形形式表现出来的图形。

它是建筑设计、装饰设计、工业设计、机电设计等领域中必不可少的图形形式。

下面我们将详细介绍平面布置图绘制的基本要素。

一、图纸布局图纸布局是指选定图纸规格和确定图纸方式，并按照实际需求进行标定、对称和划分。

对于平面布置图，一般采用标准的A2或A3图纸，横向或竖向布局，具体根据项目大小及需求情况确定。

二、绘图比例绘图比例是指绘制图纸时所采用的图形尺寸与实物尺寸之间的比率。

比例的选择要综合考虑图纸尺寸、元素大小、空间范围等多个因素，在不影响图形清晰度和具体渲染要求的前提下，尽可能将建筑物、设备等各元素的尺寸比例表现出来。

三、符号标注符号标注是指在平面布置图中所使用的各种符号、线条、几何形状等标记，通常用来帮助人们快速、准确地识别元素，理解图纸的意图。

符号标注有一定的固定语法和规范，应以通俗易懂、规范统一的方式进行。

四、线型选择线型选择是就平面布置图中线条粗细、类型、颜色等方面要素进行的统筹考虑，它关系到图形的美学品质和工程设计精度。

一般来说，建筑等较大范围的元素采用粗线条，灯具、开关等较小的家具、设备则采用小线条形式。

五、图形渲染图形渲染是指在平面布置图中所采用的渲染方法和颜色选择。

渲染要考虑到色彩的平衡和整体协调性，达到视觉上的舒适感和明了度。

在同一平面布置图中，不同类别的元素应该使用相同的颜色，这有助于观察者快速识别并有效降低理解难度。

总之，平面布置图的绘制需要充分考虑时间、空间、关联和美学多方面的因素，这是普及网络技术之后不可替代的图形绘制形式之一，值得广大设计师和工程师在其相关领域中予以深入研究和使用。

第二篇：平面布置图的应用实践平面布置图是因应实际工程建设的需要而被广泛使用的一种工具，不仅可以用在建筑设计和工程施工中，还可以用于家居和办公室的布置规划以及大型活动和展览场馆的设计。

简单四步,教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图.它按照施工方案和施工进度的要求,对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置,从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系.施工总平面布置图是工程施工组织设计<及部分专项施工方案>的重要组成部分,在工程投标中,也是技术标的重要组成部分.现在CAD应用普及,施工总平面布置图基本上采用CAD进行绘制,下面以应用CAD软件为例,说明如何才能绘制好施工总平面布置图.1施工总平面布置图绘制依据1、各种设计资料,包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置.2、建设项目的现场考察情况<周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等>.3、建设项目的建筑概况、施工方案、施工进度计划,以便了解各施工阶段情况,合理规划施工场地.4、各种建筑材料构件、加工品、施工机械和运输工具一览表〕含需要数量及外廓尺寸等信息〔,以便规划工地内部的储放场地和运输线路.5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格.6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009.7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定,施工单位安全文明施工标准.2施工总平面布置图绘制原则1、在满足施工要求的前提下,少占地,不挤占交通道路.2、主要施工机械设备的布置满足施工需求.3、最大限度的压缩场内运输距离,尽可能避免二次搬运.4、在满足施工需要的前提下,临时工程越小越好,以降低临时工程费.5、充分考虑劳动保护,环境保护,技术安全,消防要求等.6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定.3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物〕构筑物〔、确定施工现场区域.<现在基本上可从**拷贝建筑总平面电子图,但先要进行图形处理,详细见第六部分第2条.>2、设置围墙、出入口,引入场外交通道路；对施工现场区域按现场办公区、临时生活区、现场生产区进行划分.3、现场生产区布置<施工阶段不同布置要求会有所不同,以下以上部结构施工为例>：<1>主要机械设备的布置<先考虑塔吊布置,然后考虑施工电梯布置,其他机械如砼泵可在布置内部运输道路后进行布置>.<2>布置内部运输道路.<3>布置加工场、搅拌站<先考虑钢筋加工场>.<4>布置生产区临时设施〕仓库、钢筋棚、木工棚、门卫室、蓄水池、洗车池等〔.<5>材料、加工半成品、构件的堆场.4、现场办公区及临时生活区布置.——现场场地狭小,现场办公区及临时生活区另租场搭设或甲方另指定位置搭设的,另附平面布置图.5、布置临时水电管网、排水系统等.6、必要的图例、说明及标注、指北针等.4施工总平面布置图绘制方法及技巧1、分阶段进行绘制以房屋建筑总承包工程为例,建议分以下阶段进行布置：<1>基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,基坑内运输通道、基坑排水沟及沉砂池,出入口应设置洗车池等.<2>桩基施工阶段<3>地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带,塔吊布置应满足上部结构施工为主.<4>上部结构施工阶段——本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同,部分加工场可移至地下室顶板上,增加施工电梯布置、砌体材料堆场、安装用场地布置等.<5>装饰及安装施工阶段——本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉,增加装修施工用场地、安装用场地布置等.<6>室外工程施工阶段——本阶段加工场、材料堆场等基本撤换掉,现场办公区及临时生活区有影响的也应撤换掉,本阶段应将小区道路及室外的景观构筑物画上.2、建筑总平面图的处理施工总平面布置图以建筑总平面图做底图,但必须进行图形处理,否则比较杂乱.下面以上部施工阶段的施工总平面布置图为例说明如何对建筑总平面图进行处理.一般选用屋顶总平面做底图,处理时主要采取关闭图层方法.必须保留的有：用地红线、地下室外边线、拟建建筑物外轮廓线、周边已有建筑物轮廓线、周边已有市政道路线、楼栋号及层数标注；可处理掉的有：建筑控制线、绿化、园景<如零星构筑物、铺地等>、小区道路、坐标及尺寸标注,场地高差不大的标高标注也可关闭,当采用关闭图层无法将上述内容处理掉时可采用删除命令进行删除.处理后的建筑总平面图还应对保留的文字标注字体适当放大<一般放大2至3倍>,因为**一般采用A1纸出图,我们在施组或方案中一般采用A3纸打印出图,字体不放大会看不清楚.绘制地下室阶段施工总平面布置图所需的基坑边线可从支护设计平面图复制粘贴进来,所需的地下室后浇带线可从地下室结构平面图复制粘贴进来.3、图层、颜色、线型的设置在处理后的建筑总平面图上主要增设以下图层：临时设施图层<含办公区、临时生活区、仓库等>、加工场及堆场图层、场内运输道路图层、主要施工机械图层.新设的不同图层应设置不同颜色<最好不采用黄色等比较浅色的颜色>,以利最后打印出图时调整打印效果.一般塔吊覆盖范围线采用虚线线型.4、CAD准确绘制要按比例绘制,就是不管是什么图,绘制时都切记以实际每1MM对应AUTOCAD中的每个标准单位1来绘制.比如说运输通道4米宽,在CAD里量出来就是4000mm〕即4米〔；塔身尺寸为2米×2米,在CAD里量出来每边就是2000mm；塔吊覆盖半径50米,在CAD里量就是50000mm.5、塔吊的布置塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件.一般布置在建筑物边,高层必须考虑附墙加固,离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算<最远距离、最重构件>；群塔布置应能相互避开塔身,但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便.6、布置运输道路<1>尽可能利用原有道路；<2>满足消防要求、宽度不小于3.5m；施工场地宽松的可设置双车道,场地狭小的设单车道,最好能成环状,或者设置回车场；<3>运输通道尽量能由市政道路通至主要加工场及施工电梯处.7、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面,尽量设置在阳台位置,高层每个单元设置1台双笼施工电梯；混凝土输送泵尽量靠近出入口位置设置.8、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道.各加工场应标注名称及占用面积,钢筋加工场一般需800平方米.9、必要的图例、说明及标注必要的标注有：拟建建筑物楼栋号、楼层数、周边市政路路名、施工围墙、地下室外边线、各类临时设施名称及面积、各类加工场名称及面积等；必要的图例有：塔吊、施工电梯、砼泵、搅拌机、蓄水池、水泥罐、发电机房等；对图上无法表达的可做文字说明,场地小办公区临时生活区另行布置的可做文字说明.10、布置临时水电管网主要在主体结构施工平面布置图基础上进行布置,可单独出图.<1>临时供水的布置：供水管径大小根据计算确定,管网布置要基本覆盖主要拟建建筑物,可沿施工围墙内半圈设置,并考虑现场消防需要设置消防栓.每栋塔楼应设置至少一处供水点<立管随楼层上升>,主出入口、蓄水池、搅拌站、生活区及办公区等应设置供水点.<2>临时供电的布置：变电器、用电量和导线等经计算确定：配电箱布置、开关箱布置、安全架空距离满足用电规范及消防要求.11、打印、出图这是最后一步了,也是比较重要的一步.打印前应进行打印样式设置,按颜色设置打印线宽、打印线颜色.黑白打印时可将比较重要的内容的打印色设置成黑色并将线宽设置为0.3mm,一般内容的打印色设置成蓝色并将线宽设置为0.2mm,次要内容的打印色设置成灰色并将线宽设置为0.1mm.。

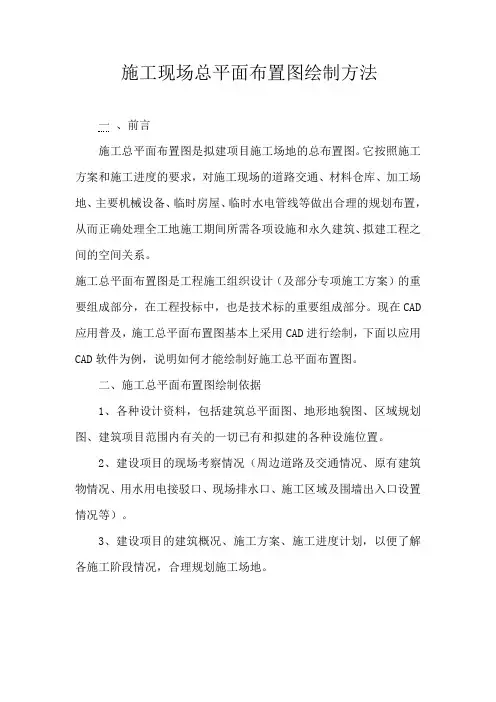

施工现场总平面布置图绘制方法一、前言施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD 应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

二、施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

三、施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

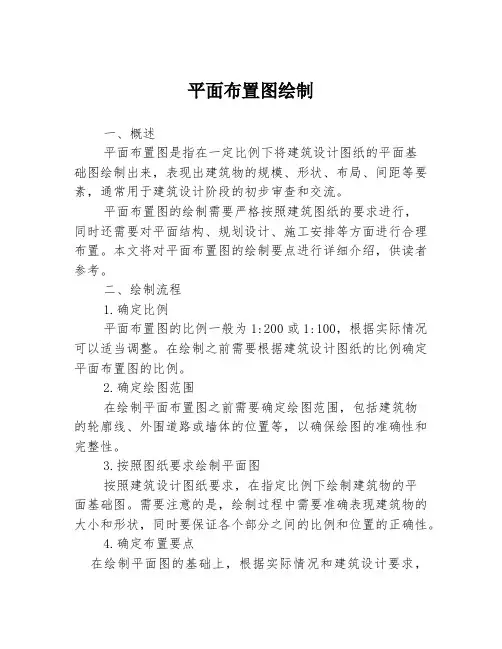

平面布置图绘制一、概述平面布置图是指在一定比例下将建筑设计图纸的平面基础图绘制出来，表现出建筑物的规模、形状、布局、间距等要素，通常用于建筑设计阶段的初步审查和交流。

平面布置图的绘制需要严格按照建筑图纸的要求进行，同时还需要对平面结构、规划设计、施工安排等方面进行合理布置。

本文将对平面布置图的绘制要点进行详细介绍，供读者参考。

二、绘制流程1.确定比例平面布置图的比例一般为1:200或1:100，根据实际情况可以适当调整。

在绘制之前需要根据建筑设计图纸的比例确定平面布置图的比例。

2.确定绘图范围在绘制平面布置图之前需要确定绘图范围，包括建筑物的轮廓线、外围道路或墙体的位置等，以确保绘图的准确性和完整性。

3.按照图纸要求绘制平面图按照建筑设计图纸要求，在指定比例下绘制建筑物的平面基础图。

需要注意的是，绘制过程中需要准确表现建筑物的大小和形状，同时要保证各个部分之间的比例和位置的正确性。

4.确定布置要点在绘制平面图的基础上，根据实际情况和建筑设计要求，确定布置要点。

这包括建筑物的布局、间距、交通等，需要综合考虑建筑物的使用要求、施工安排和成本等因素。

5.绘制布置图根据布置要点，在建筑物的平面基础图上进行布置，绘制出平面布置图。

在绘制过程中需要根据设计要求和实际情况确定各个部分的位置和大小，保证布置的合理性和准确性。

同时要注意布置图的美观性，使其清晰易读。

三、绘制要点1.准确表现建筑物的规模和形状在绘制平面布置图的过程中，需要准确表现建筑物的规模和形状。

建筑物的轮廓线、外立面以及内部布局等都需要绘制出来，并与建筑设计图纸进行比较，确保准确无误。

2.保证各部分之间的比例和位置的正确性在绘制平面布置图的过程中，需要注意保证各部分之间的比例和位置的正确性。

这涉及到建筑物的布局、间距以及各个功能区域的位置等，需要根据实际情况和设计要求进行合理布置。

3.考虑实际施工安排平面布置图的绘制不仅需要考虑建筑物的使用要求和美观要求，还需要考虑实际施工安排。

一、小区总平面布置图1.1小区总平面布置图绘制步骤1.创建以下图层：名称颜色线型线宽总图-新建白色 Continuous 0.7总图-原有白色 Continuous 默认总图-道路蓝色 Continuous 默认总图-绿化绿色 Continuous 默认总图-车场白色 Continuous 默认总图-标注白色 Continuous 默认总图-人行道 53 Continuous 默认总图-路标白色 Continuous 默认总图-出图白色 Continuous 0.09总图-文字白色 Continuous 0.09总图-标高白色 Continuous 默认总图-图框白色 Continuous 0.32.设定绘图区域的大小为200000X200000，设置总体线型比例因子为800。

3.激活对象捕捉及自动追踪功能，设定对象捕捉方式为端点、交点、中点、延伸，设置仅沿正交方向进行自动追踪。

4.使用XLINE命令绘制水平和竖直的作图基准线，然后利用OFFSET、LINE、BREAK、FILLET及TRIM等命令绘制道路及停车场，图中所有圆角半径均为6000。

5.使用OFFSET、TRIM等命令绘制原有建筑和新建建筑。

使用DONUT命令绘制表示建筑物层数的圆点，圆点直径为1000。

6.用移动命令将原有建筑物和新建建筑物放到总图中相应的位置。

7.标注尺寸。

尺寸文字的高度为2.5，全局比例因子为800，尺寸数值比例因子为0.001。

8.利用设计中心插入“图例.dwg”中的图块【室外地坪标高】、【标高】及【指北针】，块的缩放比例因子为800。

9.创建【道路】、【新建建筑物】、【草坪】、【树木】、【已有建筑物】等图例块。

10.出图。

打开布局1，进入页面设置管理器进行修改，用A3纸打印.从视图中选择一个视口，布满视口，然后切换到模型空间，缩放因子为1:800，再切换到图纸空间，再把【道路】、【新建建筑物】、【草坪】、【树木】、【已有建筑物】等图例块插到相应的位置，书写文字。

如何简单快速画平⾯布置图？平⾯图是什么呢？平⾯图是地图的⼀种。

可以⽤⽔平⾯代替⽔准⾯。

在这个前提下，可以把测区内的地⾯景物沿铅⽅向投影到平⾯上，按规定的符号和⽐例缩⼩⽽构成的相似图形，称为平⾯图。

平⾯图常见⽤途⼀般有以下⼏种：1.总平⾯图，亦称“总体布置图”，按⼀般规定⽐例绘制，表⽰建筑物，构筑物的⽅位、间距以及道路⽹、绿化、竖向布置和基地临界情况等；表⽰整个建筑基地的总体布局，具体表达新建房屋的位置、朝向以及周围环境（原有建筑、交通道路、绿化、地形等）基本情况的图样。

2.建筑平⾯图。

建筑平⾯图是⽤⼀个假想的⽔平剖切平⾯沿略⾼于窗台的位置剖切房屋，移去上⾯部分，剩余部分向⽔平⾯做正投影，所得的⽔平剖⾯图，称为建筑平⾯图。

平⾯图绘制⽅法下⾯由笔者来教⼤家⼀个五步轻松画出平⾯图的办法。

第⼀步：可以打开（PS：也可以直接登陆亿图图⽰官⽹直接在线画图）第⼆步：新建平⾯图。

选择击“图表”-“平⾯图”，选择⼀个模板，选择平⾯图模板。

第三步：点击画布中的平⾯图，点击右侧属性⾯板中的数据符号，再点击“平⾯图”，修改平⾯图中的数据，即可改变画布中平⾯图的数据。

第四步：双击⽂本框，替换平⾯图模板⾥的数据。

第五步：绘制平⾯图完成后，点击右上⾓的保存按钮，对绘制好的平⾯图作品进⾏存储。

平⾯图绘制软件——亿图图⽰作为⼀款国产软件集多种图形图表绘制功能于⼀⾝。

⽤户可以通过软件或者直接在⽹页上进⾏多达260多种类型图表的制作，包括：各款流程图、组织结构图、思维导图、UML图、⽹络拓扑图、、电路图、商业分析画布、决策树、全⾯质量管理等多种类型图。

亿图图⽰是极简操作让绘制专业的图表变得简单⽅便，在使⽤时都可以感受它的傻⽠式操作。

为什么选择亿图图⽰绘制平⾯图？1.操作简单，⼩⽩⽆忧亿图图⽰是⼀款跨平台综合性办公绘图软件，⽆需专业的绘图基础，界⾯简洁易⽤，⾃带模版，可直接进⾏拖拽式操作，即使是新⼿⼩⽩也能迅速上⼿创建出有专业⽔准的图表2.使⽤平台多，线上线下都可⽤亿图图⽰⽀持Mac、Linux和Windows三种系统，有桌⾯下载版和在线⽹页版两种选择，云同步存储，更⽅便快捷。
