继电保护测试仪使用方法、主要做哪些试验

继电保护测试仪操作规程一、前言二、测试仪器准备1.首先仔细阅读继电保护测试仪的使用说明书，熟悉测试仪器的使用方法和注意事项。

2.查看测试仪器的外观，检查是否有松动、破损或者漏电等问题。

如果有问题，应及时通知维修人员进行维修。

3.检查测试仪器的电源线是否连接稳定，确保电源线与插座接触良好，并且电源线应与其他线路分开，避免干扰。

4.检查测试仪器的接地线是否良好连接，确保测试仪器的安全使用。

三、测试前准备1.打开测试仪器，并按照使用说明书进行一系列的设定，包括测试对象、测试方法、测试参数等。

2.确保测试仪器的内部保存的测试数据已经清零，以防止前一次测试的数据对本次测试结果的影响。

3.根据测试仪器的标准曲线或者测量值，校准测试仪器，确保测试的准确性。

4.检查测试仪器的连接线是否正常、接触良好，确保信号传递畅通。

四、测试操作步骤1.将测试仪器的输出信号连接至待测试的继电保护装置，确保连接正确，并注意信号阻抗匹配，避免信号损失。

2.进行第一次测试前，应先进行一个零漂测试，以保证测试仪器的零点是正确的。

对于模拟量输入测试仪器，可以将输入信号置零，然后记录零点的读数；对于数字量输入测试仪器，可以检查输入端口是否接收到正确的信号。

3.根据测试要求，进行具体的测试，包括动作测试、接触压降测试、动态稳定性测试等。

根据测试仪器的设定，记录测试结果，并进行分析。

4.在测试过程中，应及时关注测试仪器的指示灯和显示屏，如有异常情况（如报警、故障等），应及时停止测试，并排除故障。

5.完成测试后，应将测试仪器的数据保存，并进行分析。

在需要校准测试仪器时，应进行相应的校准操作。

五、测试后操作1.测试完成后，及时关闭测试仪器，将测试仪器的电源线拔下，避免浪费电能和人为损坏。

2.清理测试现场，将测试仪器和相关工具归位，并保持测试仪器的清洁，防止灰尘等杂物进入仪器内部。

3.定期对测试仪器进行维护和保养，保持其正常使用。

如有故障或者异常情况，应及时通知维修人员进行处理。

三相继电保护测试仪使用方法三相继电保护测试仪使用方法1. 简介三相继电保护测试仪是一种广泛应用于电力行业的设备，用于测试和检测电力系统中的继电保护装置。

它可以模拟各种故障情况，评估保护装置的性能，并发现潜在的问题。

本文将介绍三相继电保护测试仪的使用方法，帮助读者更好地了解和操作该设备。

2. 步骤步骤一：准备工作在使用三相继电保护测试仪之前，需要确保设备的电源充足并连接好，同时检查设备是否处于正常工作状态。

另外，还要准备好测试所需的电力系统接线图和测试方案。

步骤二：连接设备将三相继电保护测试仪与电力系统相应的接口进行连接。

根据实际情况，可以选择串行连接或并行连接方式。

确保连接牢固可靠，避免电气接触不良或接线错误导致意外情况发生。

步骤三：配置设备打开三相继电保护测试仪的操作界面，进入配置界面。

根据测试方案的要求，设置故障类型、故障参数和测试条件等参数。

对于初学者，建议选择简单的故障类型和参数进行测试，以熟悉设备操作流程和功能。

步骤四：开始测试确认配置参数无误后，即可开始测试。

根据测试方案的要求，执行相应的操作，观察设备的输出结果，并记录测试数据。

注意观察测试过程中设备的运行状态，如有异常情况及时停止测试并检查。

步骤五：结果分析测试完成后，对测试结果进行分析。

根据测试数据和实际情况，评估继电保护装置的性能和可靠性。

如果发现问题或异常情况，及时采取纠正措施，确保电力系统的安全稳定运行。

3. 注意事项•在测试过程中，要严格按照操作手册和安全规程进行操作，避免误操作导致设备损坏或人身伤害。

•在连接设备和调试参数时，应当仔细检查，确认无误后再进行测试，以避免因连接错误或参数设置错误导致错误的测试结果。

•在测试过程中，要及时记录测试数据，并进行结果整理和分析。

同时，也要注意保护测试数据的安全性和完整性，防止数据丢失或泄露。

•在测试过程中，如遇到异常情况或测试结果与预期不符的情况，应当停止测试并及时检查设备和系统，排除故障并进行修复。

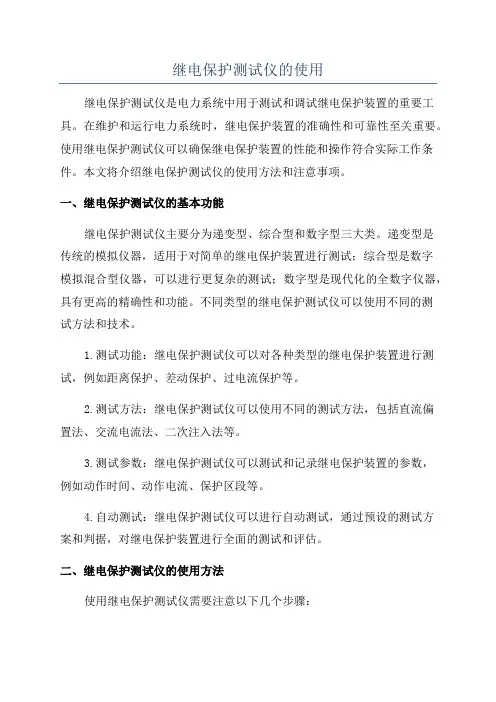

继电保护测试仪的使用继电保护测试仪是电力系统中用于测试和调试继电保护装置的重要工具。

在维护和运行电力系统时，继电保护装置的准确性和可靠性至关重要。

使用继电保护测试仪可以确保继电保护装置的性能和操作符合实际工作条件。

本文将介绍继电保护测试仪的使用方法和注意事项。

一、继电保护测试仪的基本功能继电保护测试仪主要分为递变型、综合型和数字型三大类。

递变型是传统的模拟仪器，适用于对简单的继电保护装置进行测试；综合型是数字模拟混合型仪器，可以进行更复杂的测试；数字型是现代化的全数字仪器，具有更高的精确性和功能。

不同类型的继电保护测试仪可以使用不同的测试方法和技术。

1.测试功能：继电保护测试仪可以对各种类型的继电保护装置进行测试，例如距离保护、差动保护、过电流保护等。

2.测试方法：继电保护测试仪可以使用不同的测试方法，包括直流偏置法、交流电流法、二次注入法等。

3.测试参数：继电保护测试仪可以测试和记录继电保护装置的参数，例如动作时间、动作电流、保护区段等。

4.自动测试：继电保护测试仪可以进行自动测试，通过预设的测试方案和判据，对继电保护装置进行全面的测试和评估。

二、继电保护测试仪的使用方法使用继电保护测试仪需要注意以下几个步骤：1.预备工作：在进行测试之前，首先需要检查继电保护测试仪的连接线是否良好，确保仪器和被测装置之间的连接正确。

另外，还需要确认被测装置的参数是否正确设置。

2.测试方案：根据被测装置的类型和要求，选择合适的测试方案和参数设置。

根据需要，可以选择手动测试或者自动测试。

3.仪器设置：根据测试要求，对继电保护测试仪进行相应的设置。

例如，设置测试电流、测试时间、测试步长等参数。

4.进行测试：根据预设的测试方案，按照顺序进行测试。

可以逐步增加测试电流，记录相应的动作时间和动作电流。

5.结果分析：测试完成后，对测试结果进行分析和评估。

根据测试结果，判断继电保护装置的性能和操作是否符合要求。

6.数据记录：测试过程中需要记录测试数据和结果。

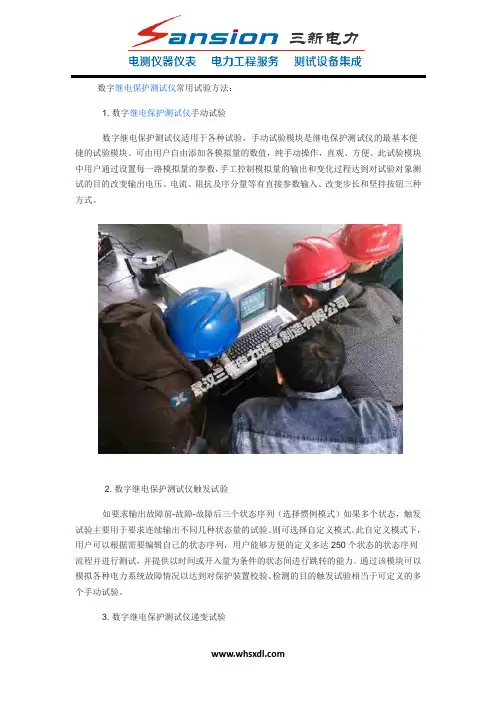

数字继电保护测试仪常用试验方法：1. 数字继电保护测试仪手动试验数字继电保护测试仪适用于各种试验，手动试验模块是继电保护测试仪的最基本便捷的试验模块。

可由用户自由添加各模拟量的数值，纯手动操作，直观、方便。

此试验模块中用户通过设置每一路模拟量的参数，手工控制模拟量的输出和变化过程达到对试验对象测试的目的改变输出电压、电流、阻抗及序分量等有直接参数输入、改变步长和坚持按钮三种方式。

2. 数字继电保护测试仪触发试验如要求输出故障前-故障-故障后三个状态序列（选择惯例模式）如果多个状态，触发试验主要用于要求连续输出不同几种状态量的试验。

则可选择自定义模式。

此自定义模式下，用户可以根据需要编辑自己的状态序列，用户能够方便的定义多达250个状态的状态序列流程并进行测试，并提供以时间或开入量为条件的状态间进行跳转的能力。

通过该模块可以模拟各种电力系统故障情况以达到对保护装置校验、检测的目的触发试验相当于可定义的多个手动试验。

3. 数字继电保护测试仪递变试验测试仪输出的电压、电流的幅值、相位和频率等按用户设置的步长和变化时间递增或递减。

递变量是从上一递变值增加或减小到下一个递变值。

测试保护的动作值、返回值、返回系数和动作时间时。

1）输出两组可定义的测试信号2）选择输出故障：根据输出量自动切换、选择所需故障类型。

3）变化方式：输出量的变化方式。

4）状态栏参数直接输入变化初值、终值、变化量、时间等值。

5）通道：确定输出量（电压、电流、阻抗、序分量等）输出与所选故障类型相对应的变量。

6）故障类型：与输出变量、通道配合。

4. 数字继电保护测试仪脉冲递变试验与递变试验不同的脉冲递变试验测试仪输出量每次递变增加是从初始值加到递变值或递变值递减到零。

三相微机继电保护测试仪操作规程操作规程：三相微机继电保护测试仪1.漏电检测：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，漏电检测线圈和测试电流线圈到测试仪上。

c.将测试仪的拨杆调整到“漏电检测”档位。

d.根据实际需要设置测试仪的触发电流大小。

e.按下测试仪上的测试按钮开始进行漏电检测。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

2.电流互感器测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，电流互感器测试线圈和测试信号线圈到测试仪上。

c.将测试仪的拨杆调整到“电流互感器测试”档位。

d.根据实际需要设置测试仪的测试频率和电流大小。

e.按下测试仪上的测试按钮开始进行电流互感器测试。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

3.电压互感器测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，电压互感器测试线圈和测试信号线圈到测试仪上。

c.将测试仪的拨杆调整到“电压互感器测试”档位。

d.根据实际需要设置测试仪的测试频率和电压大小。

e.按下测试仪上的测试按钮开始进行电压互感器测试。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

4.微机保护接线测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，保护接线线圈和测试信号线圈到测试仪上。

c.将测试仪的拨杆调整到“保护接线测试”档位。

d.根据实际需要设置测试仪的测试频率和电流大小。

e.按下测试仪上的测试按钮开始进行微机保护接线测试。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

5.故障录波测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，电流互感器测试线圈和故障录波信号线圈到测试仪上。

c.将测试仪的拨杆调整到“故障录波测试”档位。

d.根据实际需要设置测试仪的测试频率、电流和采样率。

继电保护测试仪操作规程编制：审批：广州xx工程建设监理有限公司深圳xx工程监理中心继电保护测试仪操作规程一、继电保护测试仪用途用于10KV、35KV线路、变压器、电容器、电动机保护检测、校验、传动试验。

二、继电保护测试仪操作方法1、过流Ⅰ段（1）在电流回路互感器侧短接，拨开保护电流回路连接片。

（2）将调试电流线A B C N 分别接入继电保护测试仪和电流回路的保护装置侧，若电气设备在停电的情况下进行试验，可以不短接互感器侧电流回路，但必须拨开电流回路连接片。

（3）退出低电压跳闸软压板，退出过流Ⅱ段软压板，退出过流Ⅲ段软压板。

投入过流Ⅰ段软压板。

（4）在试验位置合开关，设定继电保护测试仪电流值及步长，一般设置电流值小于保护装置过流Ⅰ段定值的动作电流。

步长设为0.1。

（5）启动继电保护测试仪，开关应不跳闸，并观察综保装置电流读数与继电保护测试仪相等，逐渐增加电流，当大于综保装置过流Ⅰ段保护定值时，过流Ⅰ段保护动作同时开关跳闸，记录动作时间、电流。

2、过流Ⅱ段（1）在电流回路互感器侧短接，拨开保护电流回路连接片。

（2）将调试电流线A B C N 分别接入继电保护测试仪和电流回路的保护装置侧。

若电气设备在停电的情况下进行试验，可以不短接互感器侧电流回路，但必须拨开电流回路连接片。

（3）退出低电压跳闸软压板，退出过流Ⅲ段软压板，投入过流Ⅱ段软压板，过流Ⅰ段软压板可不退出。

（4）在试验位置合开关，设定继电保护测试仪电流值及步长，一般设置电流小于保护装置过流Ⅱ段定值的动作电流，步长设为0.1。

（5）启动继电保护测试仪，开关应不跳闸，并观察综保装置电流读数与继电保护测试仪相等，逐渐增加电流，当大于综保装置过流Ⅰ段保护定值时，过流Ⅰ段保护动作并开关跳闸，记录动作时间、电流。

3、过流Ⅲ段（1）在保护电流回路在互感器侧短接，拨开保护电流回路连接片。

（2）将调试电流线A B C N 分别接入继电保护测试仪和电流回路的保护装置侧。

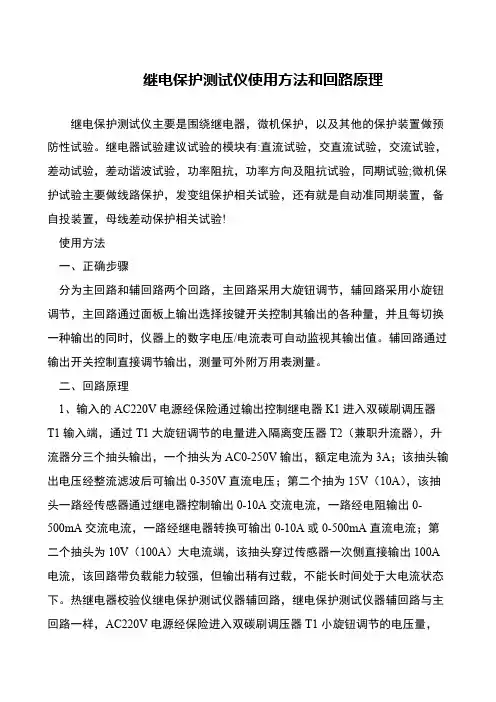

继电保护测试仪使用方法和回路原理
继电保护测试仪主要是围绕继电器，微机保护，以及其他的保护装置做预防性试验。

继电器试验建议试验的模块有:直流试验，交直流试验，交流试验，差动试验，差动谐波试验，功率阻抗，功率方向及阻抗试验，同期试验;微机保护试验主要做线路保护，发变组保护相关试验，还有就是自动准同期装置，备自投装置，母线差动保护相关试验!
 使用方法
 一、正确步骤
 分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上输出选择按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。

辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

 二、回路原理
 1、输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-
500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第二个抽头为10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A 电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。

热继电器校验仪继电保护测试仪器辅回路，继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，。

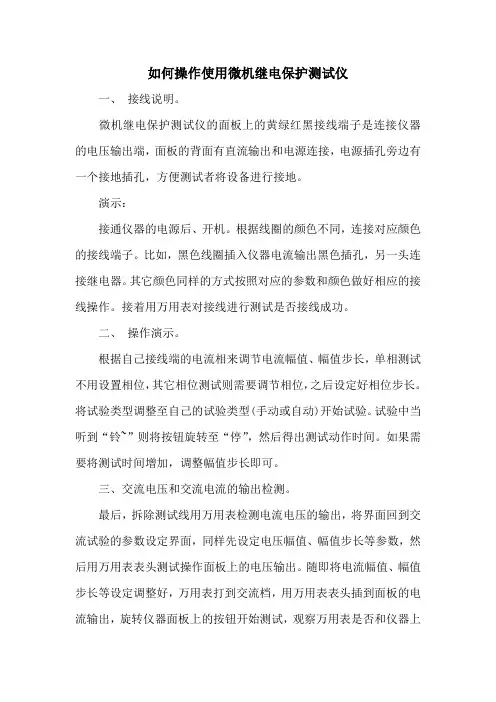

如何操作使用微机继电保护测试仪
一、接线说明。

微机继电保护测试仪的面板上的黄绿红黑接线端子是连接仪器的电压输出端，面板的背面有直流输出和电源连接，电源插孔旁边有一个接地插孔，方便测试者将设备进行接地。

演示：
接通仪器的电源后、开机。

根据线圈的颜色不同，连接对应颜色的接线端子。

比如，黑色线圈插入仪器电流输出黑色插孔，另一头连接继电器。

其它颜色同样的方式按照对应的参数和颜色做好相应的接线操作。

接着用万用表对接线进行测试是否接线成功。

二、操作演示。

根据自己接线端的电流相来调节电流幅值、幅值步长，单相测试不用设置相位，其它相位测试则需要调节相位，之后设定好相位步长。

将试验类型调整至自己的试验类型(手动或自动)开始试验。

试验中当听到“铃~”则将按钮旋转至“停”，然后得出测试动作时间。

如果需要将测试时间增加，调整幅值步长即可。

三、交流电压和交流电流的输出检测。

最后，拆除测试线用万用表检测电流电压的输出，将界面回到交流试验的参数设定界面，同样先设定电压幅值、幅值步长等参数，然后用万用表表头测试操作面板上的电压输出。

随即将电流幅值、幅值步长等设定调整好，万用表打到交流档，用万用表表头插到面板的电流输出，旋转仪器面板上的按钮开始测试，观察万用表是否和仪器上
的电流一致，完成测试。

继电保护试验方案一、试验目的。

咱为啥要做这个继电保护试验呢？就是想看看这继电保护装置是不是靠谱，能不能在电路出问题的时候，像个超级英雄一样及时跳出来保护设备，避免发生更严重的事故。

就好比是给电路安排个保镖，看看这个保镖有没有真本事。

二、试验对象。

这次试验的主角就是咱的继电保护装置啦，不管它是个啥型号的，都得拉出来溜溜，看看它到底行不行。

还包括和它相关的那些二次回路啊、继电器啥的，这些都是它的小弟，也要一起检查检查。

三、试验前准备。

# （一）人员准备。

1. 找几个懂行的技术大神，最好是那种对继电保护装置了如指掌的，就像游戏里的高级玩家一样。

他们知道每个按钮、每个参数的意义，这样在试验的时候才能应对各种突发情况。

2. 安排个记录员，这个人得细心，就像个小秘书一样，把试验过程中的每个数据、每个现象都准确无误地记录下来。

# （二）工具和设备准备。

1. 各种测试仪器那是必不可少的，比如说继电保护测试仪，这可是咱的大宝贝，能模拟各种故障情况来考验继电保护装置。

就像一个会魔法的盒子，可以变出各种电路故障来。

2. 万用表也得带上，就像一个小小的侦探，用来检测电路中的电压、电流等参数，看看有没有什么异常情况。

3. 还有一些安全工具，像绝缘手套、绝缘鞋之类的，这就像是给试验人员穿上了一层铠甲，防止触电这种危险情况的发生。

# （三）资料准备。

1. 把继电保护装置的说明书找出来，这就像是它的个人简历一样，上面写着它的各种性能、参数和功能。

试验的时候得按照这个说明书来操作，可不能乱搞。

2. 之前类似设备的试验报告也可以拿出来看看，借鉴一下别人的经验，看看之前有没有遇到过什么问题，咱可不能在同一个地方摔倒两次。

四、试验内容。

# （一）外观检查。

1. 咱得像检查一个新玩具一样，看看继电保护装置的外观有没有什么破损、划痕之类的。

如果它的外壳都破破烂烂的，那里面的东西可能也不太靠谱。

2. 检查一下那些接线端子，看看有没有松动的情况。

继电保护测试仪操作规程本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
继电保护测试仪操作规程
一继电保护测试仪接入220V交流电源，接地线插孔可靠接地测试仪器主机禁止接到380V三相交流电源或直流电源上。

试验之前，接地线插孔必须可靠接地，否则有可能损坏装置。

二按下继电保护测试仪船形电源开关，启动继电保护测试仪，选择“我接受”“确定”，等待继保仪系统完全启动。

三根据不同试验内容，连接电压、电流、开入开接线方式
四根据不同试验内容要求，做相关试验
电压回路不能短路或过载，电流回路的负载应根据技术参数中所给定的阻抗值，以免过载影响试验结果。

当电压源出现过载或短路时，测试仪自动切断功放电源并中断试验，同时发出过载告警信号。

电压源每相最大负载电流为0.65A。

如果大电流输出时间过长，功放温度过高时，测试仪将自动关闭功放电源，并给出告警音，此时应停止试验，直至功放冷却后方可继续试验。

输入开入量电位有方向性，一般情况下最好使用空节点。

开入量输入端子上的A、B、C负端相通，并与电压、电流输出端子中的公共端“N”以及地线（如面板、机箱）均不相通，它是悬浮地。

开入端子对于空接点和电位（10-250V）兼容。

但对带电接点的输入具有方向性。

如图所示，A、B、C、H接高电位（+），负端接带电接点的低电位（-），计算机才能检测到接点状态的翻转。

若反接，所检测到的将始终是闭合状态。

如果试验过程中出现紧急问题，迅速退出功放按钮，然后关闭主机电源。

第1节触摸屏微机继电保护测试仪手动试验1.1模块介绍手动试验模块是继电保护测试仪的最基本的试验模块，它适用于各种试验，可由用户自由添加各模拟量的数值，纯手动操作，直观、方便、自由度大，是新用户的入门模块，也是检查采样的好工具。

1.2原理介绍在此试验模块中用户通过设置每一路模拟量的参数，手工控制模拟量的输出和变化过程达到对被试品进行测试的目的。

1.3试验界面1.3.1模拟量设置区A．介绍包含三种参数L-N、L-L、阻抗、功率、直流三种输入视图，可以通过下方的输入方式进行切换，具体视图将在下面进行详细介绍。

要进行试验时，首先设置好要输出的初始参数，然后点击工具条上的按钮，测试仪将开始按照初始设置的参数进行输出。

当开始输出后，我们可以通过三种方式来改变测试仪的输出。

第一种：直接变化某一输出参数若改变任意参数并按回车或切换到其它输入框后，这些参数的改变将直接导致输出的改变。

第二种：按步长变化用户也可以选中每个变化参数后面的步长选项，并设定每个变量的变化步长(步长可正可负)，然后每点击一次增加/减少按钮则根据步长改变所有的输出一次。

第三种：使用保持按钮按下保持按钮，此时可以在模拟量输入区中设置好所有的参数，在此过程中所有的改变将不会像第一种方式那样直接应用到输出，只有当设置完成后，再次按下此按钮，测试仪才会按照设置好的所有参数进行输出。

B．输入视图介绍L-N 输入视图：可以用交流相电压、相电流方式来设置模拟量的输出参数，也是最普遍的方式；图1－1说明：触摸屏微机继电保护测试仪当故障类型设置为“任意”类型后，为了提高用户操作的方便程度，增加了一些右键菜单功能：触摸屏微机继电保护测试仪当鼠标箭头放入幅值输入框中点击右键时，会弹出此菜单，其中：清零：表示将所有电压幅值或电流幅值输入框中的值设置为零同幅值：表示将所有电压幅值或电流幅值按照此输入框中的数值进行设置。

在相位输入框中点击鼠标右键时，弹出此菜单。

其中：同相：表示所有相位值按照此输入框中的值设置为相同相位。

易卖工控之继电保护测试仪使用方法
开机步骤
1.将测试仪电源线插入AC220电源插座上。

2.检查接线（需接上工业键盘），确认无误后分别打开测试仪电源，稍等片刻后将进入选择启动方式界面。

3.启动Windows 操作系统后将进入软件功能试验的主界面，进行各种试验工作。

关机步骤
使用鼠标单击界面左下角处的“开始”->“关机”，在弹出的对话框中选择“确定”即可关闭计算机，在确认计算机关闭后，再关闭面板电源开关。

关机时请勿直接关闭面板电源开关，请先关闭计算机的Windows操作系统，然后再关电源开关。

键盘快捷键
F2 开始/停止试验在测试仪未输出信号时按下F2键后，测试仪开始输出信号；在试验过程中，按下F2键可停止试验，测试仪停止输出信号；
F3 退出试验关闭当前试验模块；
F5 手动递增在试验中每按下一次F5键，输出信号就按照设定的步长增加一次；
F6 手动递减在试验中每按下一次F6键，输出信号就按照设定的步长减小一次；
Ctrl+1 —Ctrl+6 打开/关闭输出通道Ctrl+1 ～Ctrl+3对应UA、UB、UC，Ctrl+4 ～Ctrl+6对应IA、IB、
IC；
Ctrl+F1 —Ctrl+F6 打开/关闭输出通道Ctrl+F1 ～Ctrl+F3对应Ua、Ub、Uc，Ctrl+F4 ～Ctrl+F6对应Ia、Ib、Ic；
F7 读取设置文件从保存的参数设置文件中导入试验参数；
F8 保存设置文件将当前设定的试验参数保存到文件中，以免重复设置；
Tab 将输入焦点移动至下一个输入框；
Shift + Tab 将输入焦点移动至上一个输入框。

继电保护测试仪的操作方法继电保护测试仪是电力系统中不可或缺的设备，用于测试电力系统中的保护设备是否正常工作。

本文将介绍继电保护测试仪的操作方法。

一、摆放位置继电保护测试仪应放置在干燥、通风、无强电场和磁场影响的地方。

同时还要保证仪器放置平稳，以确保测试准确性。

二、连接电源在使用继电保护测试仪前，需要连接电源。

根据不同的型号，可以连接交流电源或直流电源，具体的方法如下：1. 连接交流电源将交流电源连接到继电保护测试仪后，将仪器的电源开关设置为“ON”状态，待仪器显示屏亮起后即可进行操作。

2. 连接直流电源将直流电源连接到继电保护测试仪后，调节电压至所需的值。

然后将仪器的电源开关设置为“ON”状态，待仪器显示屏亮起后即可进行操作。

三、操作步骤下面将介绍使用继电保护测试仪的具体操作步骤，其中包括了具体的测试流程和技巧。

1. 测试准备在进行继电保护测试之前，务必要进行一系列的测试准备工作，包括检查测试仪器的电源是否正常，预热时间是否足够等。

2. 参数设置在进行继电保护测试时，需要根据被测的设备，在测试仪器上设置相应的测试参数。

这些参数包括：测试电压、测试电流、测试时间等。

3. 连接被测设备将被测设备与继电保护测试仪连接，并正确接线。

然后，在测试仪器上进行相应的设置。

4. 开始测试在设备连接完成后，打开测试仪器，进入测试界面。

设置好测试参数后，开始进行测试。

在测试时需要特别注意观察测试仪器的指示灯，以及被测设备的反应情况。

如果出现异常情况，需要及时停止测试并检查排除故障。

5. 测试结果分析在测试完成后，将测试结果分析，并使用仪器提供的测量结果报告，进行数据分析和处理。

如果测试结果与预期的不一致，需要进行排查和解决问题的方法。

四、注意事项在使用继电保护测试仪时，需要特别注意一些事项，以确保测试结果准确、可靠：1.停止测试仪器前，必须按顺序关闭测试功能。

2.在测试前，需要确保测试仪器的状态正常。

3.进行测试时应严格按照测试步骤进行，避免随意更改测试参数或顺序。

继电保护校验仪的操作如何校验仪如何操作智能微机维电保护校验仪在广泛听取用户看法的基础上，认真总结多年积累的产品开发和生产阅历；接受目前z新的电子技术研制的新一代继电保护测试装置，可以独立智能微机维电保护校验仪在广泛听取用户看法的基础上，认真总结多年积累的产品开发和生产阅历；接受目前z新的电子技术研制的新一代继电保护测试装置，可以独立完成继电保护、励磁、计里等专业领域内的装置和元器件测试调试；广泛适用于电力、铁路、石化、冶金和矿山等行业的科研、生产和电气试验现场。

功能1,可测试各种交直流,电流,电压,时间,中心,自保持,信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压（电流）值,释放电压（电流）值。

2,可便利的测试重合闸继电器的各项参数3,由于本仪器输出电源种类多,容量大,掌控便利,所以在外接少量元件的情况下,就可测试多种专用特别继电器,如冲击继电器,差动继电器等。

4,附有测频,测相功能,可测量电流,电压的频率（显示一个周期的时间,即周期）及二个信号之间的相位差（时间）。

5,设有两个独立的通道,均与本机其它输出绝缘,可便利的测量带电接点,充分继电器的在线测试,接线简单,安全。

6,接受了精密的计时基准（10微秒）及长达100小时的计数器,所以可单独作为精密毫秒计取代传统的秒表。

特点1,由于本仪器接受了微机掌控,面板上仅16个触摸开关,就可便利的完成各种测试功能,更改了老式继保仪必需关断电源,切换多个开关,才能转换电源种类的弊病,操作简单。

缺点：结构多而杂，成本高，牢靠性差。

2,设有全面的自检,自我保护功能,开机后本机立刻投入自检,在过载和过量程时,保护电路将快速切断输出并发出声,光提示,极大地降低了因误操作带来的不必要的损失。

3,智能化程度高,仅按一个键。

即可测出通用继电器的全部参数,并自动打印全部数据,把您从繁锁的测试操作中解脱出来。

4,显示屏有功能显示单元,从显示屏上能清楚的反映本机的工作状态。

微机继电保护测试仪使用方法
微机继电保护测试仪是一种用于测试电力系统中继电保护装置的设备。

使用该测试仪可以检测继电保护的动作时间、鉴别特性、动作精度等参数，以保证电力系统的安全和稳定运行。

使用方法如下：
1.检查测试仪的电源是否正常，接上电源线，打开电源开关。

2.将待测继电保护连接到测试仪上，接线应正确无误。

3.选择测试仪中相应的测试模式，如电流、电压等。

4.设置测试仪的参数，如测试电流/电压值、动作时间等。

5.开始测试，观察继电保护的动作表现并记录测试结果。

6.根据测试结果进行分析和判断，确定继电保护装置的性能是否符合要求。

7.测试结束后，关闭测试仪的电源开关，并拔下电源线。

注意事项：
1.测试时应注意安全，避免电击、触电等危险情况。

2.测试前应先了解待测继电保护的类型和特性，以便选择正确的测试模式和参数。

3.测试结果应准确无误，如有误差应及时进行重新测试。

4.测试仪的保养和维护应按照说明书的要求进行，以保证测试仪的正常使用和长期稳定性。

- 1 -。

继电保护测试仪检验报告一、引言继电保护测试仪是电力系统中重要的测试设备之一，用于检验电气设备的保护装置和继电保护装置及其系统的正确性、完整性和可靠性。

本次检验报告对继电保护测试仪进行了详细的测试和评估，并提供了相关数据和结论，旨在确保其性能和功能能够满足预期要求。

二、测试目标本次测试的主要目标是验证继电保护测试仪的测量准确性、测试范围和功能完整性，评估其在实际工作环境中的可靠性和稳定性。

三、测试方法本次测试采用了以下几种测试方法：1.静态测试：测试继电保护测试仪在不同工作模式和参数设置下，采集各项信号的准确度和稳定性。

2.动态测试：测试继电保护测试仪对不同频率、幅值、相位的电信号输入能否准确响应，并迅速稳定在正确数值。

3.耐压测试：测试继电保护测试仪在规定的电压范围内能否正常工作，是否存在漏电等安全隐患。

4.故障模拟测试：测试继电保护测试仪对各种故障类型的保护装置能否准确响应，并能及时切除故障。

四、测试结果经过一系列测试，继电保护测试仪的性能和功能都达到了预期要求。

具体测试结果如下：1.测量准确性：继电保护测试仪对各项信号的测量准确度高，误差范围在可接受的范围内，满足实际测试要求。

2.功能完整性：继电保护测试仪具备多种测试模式和参数设置，能够满足不同继电保护装置的测试需求。

3.反应速度：继电保护测试仪的响应速度迅速，能够在短时间内完成测量和切除故障等操作。

4.安全性：继电保护测试仪通过耐压试验，未发现漏电等安全隐患。

五、测试结论综上所述，经过测试和评估，本次继电保护测试仪对于电气设备保护装置和继电保护装置的测试具有较高的准确性、功能完整性和可靠性。

测试结果显示，继电保护测试仪能够满足实际工作环境中的要求，并且安全可靠。

在日常工作中，使用该测试仪可以提高测试效率，降低测试误差，为电力系统的安全运行提供有效的技术支持。

六、改进建议尽管本次测试结果良好，但仍有一些改进建议：1.进一步提高测量精度，使其在更高要求的测试场景下能够保持准确性。

三相继电保护测试仪的使用介绍概述三相继电保护测试仪是一种用于测试三相继电保护器性能的装置。

它能够模拟各种故障，如短路、接地、断相等，并测定继电保护器的保护性能。

本文将介绍三相继电保护测试仪的使用方法。

操作步骤步骤一：连接测试仪将三相继电保护测试仪与待测试的继电保护器连接。

确认连接线缆正确无误，安全可靠。

步骤二：设置测试参数根据需要测试的继电保护器性能设置测试参数。

首先设置测试模式，可以选择手动或自动模式，手动模式下需要手动操作测试仪，自动模式下测试仪会自动完成测试。

其次设置故障类型，包括短路、接地、断相等。

最后根据测试需要设置测试电流、电压等参数。

步骤三：进行测试设置完测试参数后，开始进行测试。

在手动模式下，需要按照提示操作测试仪，并记录测试结果。

在自动模式下，测试仪会自动完成测试，并将测试结果打印出来。

步骤四：分析测试结果测试完成后，需要对测试结果进行分析。

根据测试结果判断继电保护器的保护性能是否正常。

如果测试结果正常，则说明继电保护器性能合格。

如果出现异常，则需要进一步排查故障原因并作出相应的处理。

步骤五：维护设备测试完毕后，及时将测试仪器清洁干净、包装保护好并放置于合适的位置，切勿随意摆放。

注意事项1.测试前需确认连接线缆正确无误，电压、电流等参数设置正确。

2.测试时需严格按照测试仪器的操作流程进行，避免误操作。

3.在使用测试仪器时，应注意安全操作，禁止拆卸随意更改设备结构。

4.操作人员必须经过相关的培训和考核，熟悉测试仪器的操作流程和注意事项。

5.在测试过程中若发现异常情况应立即停止测试并进行排查处理。

总结三相继电保护测试仪是测试继电保护器性能的必备设备之一，因此操作人员必须严格按照操作流程进行测试，并注意安全操作。

使用测试仪器能够保证继电器保护性能的合格，保障电力系统的安全运行。
