目录
第一章 装置特点与技术参数 (1)
第一节 主要特点 (1)
第二节 技术参数 (2)
第二章 装置硬件结构 (3)
第一节 装置硬件组成 (3)
第二节 装置面板说明 (5)
第三章 快速入门 (1)
第一节 试验注意事项 (6)
第二节 开/关机步骤 (6)
第三节 继电保护试验项目索引 (7)
第四章 软件操作方法 (9)
第一节 软件安装及驱动安装 (9)
第二节 交流试验 (11)
第三节 直流试验 (16)
第四节 频率试验 (17)
第五节 同期试验 (18)
第六节 电流/电压试验 (20)
第七节 差动继电器 (21)
第八节 反时限过流继电器 (23)
第九节 中间继电器 (24)
第十节 功率方向 (25)
第十一节 阻抗阶梯 (26)
第十二节 零序保护 (28)
第十三节 整组试验 (29)
第十四节 状态系列 (32)
第十五节 阻抗相位特性 (33)
第十六节 精工电流 (34)
第十七节 差动试验 (35)
第十八节 谐波试验 (42)
第十九节 工频变化量 (43)
第二十节 故障再现 (44)
第二十一节 系统振荡 (45)
第二十二节 计量仪表 (46)
第二十三节 备自投试验 (47)
新手指南 (53)
附录A 驱动安装说明 (53)
附录B USB通信常见故障排除 (55)
附录C 装箱清单 (55)
第一章 装置特点与技术参数
第一节主要特点
1． 满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，交流电压125V/相，交流电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。5．配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。 8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，
实现两台测试仪异地进行同步对调试验。
11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以
提供给需要直流工作电源的继电器或保护装置使用。
12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提
高了精度的稳定性。
第二节技术参数
1．交流电流源
单相电流输出（有效值）0--40A/相，精度：0.2% ±5mA 三相并联输出(有效值) 0--120A/三相同相位并联输出
相电流长时间允许工作值(有效值) 10A
每相最大输出功率420V A
三相并联电流最大输出功率1000V A
三并电流最大输出允许工作时间10s
频率范围0--1000Hz，精度0.01Hz
谐波次数2--20次
相位0--360°，精度0.1°
2．直流电流源
直流电流输出0--±20A/相，精度：0.2% ±5mA 3．交流电压源
单相电压输出（有效值）0--125V/相，精度：0.2% ±5mV 线电压输出（有效值）0--250V
相电压/线电压输出功率75V A/100V A
频率范围0--1000Hz，精度：0.001Hz
谐波次数2--20次
相位0--360°，精度：0.1°
4．直流电压源
单相电压输出幅值0--±150V，精度：0.2% ±5mV 线电压输出幅值0--±300V
相电压/线电压输出功率90V A/180V A
5．开关量端子
开关量输入端子8对
空接点1--20mA，24V 装置内部有源输出
电位翻转无源接点：低阻短接信号有源接点：0-250V DC
开关量输出端子4对，空接点，遮断容量：110V/2A，220V/1A 6．其他
时间范围1ms--9999s，测量精度：1ms
体积重量体积460 (mm)×250 (mm)×580 (mm)，约27Kg
电源AC220V±10%，50Hz，10A
第二章装置硬件结构
第一节装置硬件组成
1.内置高性能工业控制计算机
本装置采用高性能工控机作为控制计算机，配有自还原CF卡，8.4″800×600分辨率TFT真彩LCD显示器。本机带高性能专用工业键盘和鼠标，无须另接外设就可直接使用，软件在Windows XP操作系统下运行，操作简便。装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。（多功能接口可升级）
2.DSP数字信号处理系统
采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。
3.D/A和A/D转换
采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。
4.高精度线性电压，电流功率放大器
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯发亮并启动蜂鸣器报警。大电流限时采用独特的硬件，限时电路，克服了传统的软件限时的缺点，使大电流使用更安全更可靠。
5.开关量输入、开关量输出
装置共有开关量输入端子8对，开关量输出端子4对。开入量、开出量都由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源，所以在COM端与开入量之间有24V的直流电压。以下是几种常见的开入量的接线示意图：
带电位的空接点：
电位翻转：
空接点：
6.专用独立的直流电源输出
装置配有两路110V直流电源电压输出，头尾相接组成+110V、0V、-110V三个端子输出，只能作保护装置的工作电源，不能作直流操作电源使用。+110V、-110V两端子可输出220V直流电压。
第二节装置面板侧板说明
1．8.4″液晶显示屏。
2．不锈钢键盘。
3．触摸式鼠标。
4．电压短路告警指示灯，电流开路告警指示灯。
5．USB接口，上端为外接笔记本电脑用，下端为数据交换用（U盘、鼠标等）。
6．功放电源开关，当须要输出电流、电压时，可打开此电源开关。
7．三相电流输出端子。IA、IB、IC，IN为公共端。
8．三相电压输出端子。UA、UB、UC、UX，UN为公共端。
9．辅助直流电压输出端子,DC110V或DC220V，此电源作为保护装置供电。
10.辅助直流电源保险，规格：2A，5mm*10mm。
11.装置安全保护接地端子。
12.DSP控制板复位按钮，当软件显示发送数据失败或无设备连接时，按此按钮，使DSP
板复位，同时屏幕右下方可出现USB设备的标记。
13.主机电源开关，给工控机提供电源。
14．装置电源输入插座，AC220±10%，保险10A。
第三章快速入门
第一节试验注意事项
1.测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。
2.装置面板装有USB插口，允许热拨插USB口设备（如U盘等），但注意拨插时一定要
在数据传输结束后进行。
3.装置配有专用自还原CF卡，避免因为非法关机，删除或修改硬盘上的文件和桌面上
的图标等导致的操作系统损坏。如确需在本机内存放数据，请将数据存在D盘。使用USB盘拷贝数据时请一定保证U盘干净无病毒，也请不要利用U盘在本系统中安装其它软件程序。
4.外接键盘或鼠标时，请勿插错端口，否则Windows操作系统不能正常启动。
5.请勿在输出状态直接关闭电源，以免因关闭时输出错误以致保护误动作。
6.开入量兼容空接点和电位（0－250VDC），使用带电接点时，接点电位高端（正极）应
接入公共端子COM端。
7.使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍
倾斜放置。
8.禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。否则，测试仪将被损
坏。
9.如果现场干扰较强或安全要求较高，试验之前，请将电源线（3芯）的接地端可靠接
地或装置接地孔接地。
10.如果在使用过程中出现界面数据出错或设备无法连接等问题，可以这样解决：向下
触按复位按钮键，使DSP复位；或退出运行程序回到主菜单，重新运行程序，则界面所有数据均恢复至默认值。
第二节开/关机步骤
一．开机步骤
1．首先将测试仪电源线插入AC220V电源插座上，开启主机电源，工控机启动Windows XP操作系统，启动完毕后，主机自动进入测试仪软件主界面。
2．接好电流、电压回路，然后开启功放电源开关，有必要也要接好开入量，选择相应软件模块进行试验。
注意事项：
①.当连接电流回路时，可能会出现打火现象，这是正常的，不必担心。电流回路有20V
左右的交流电压。当回路短接后，此电压自动消失。如果想不出现打火现象，可关闭功放电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避免出现打火现象。
②.检查接线是否正确。当电流开路指示灯亮起红灯时，说明该相电流回路接线有误；当
电压短路指示灯亮起红灯时，说明该相电压回路接线有误。电压短路指示灯是不能自行恢复正常的。当电压回路排除故障后，应关闭功放电源，暂停20秒后再开启功放电源，这时，电压短路灯没有亮起红灯，则说明接线正确。
二．关机步骤
1. 首先关闭功放电源开关。
2. 然后关闭测试软件菜单。在【开始】栏里点击【关机】，当Windows操作系统提示【可
以安全关机了】后，再关闭主机电源，并拨下相关测试连接线，最后将仪器装入包装箱。
第三节继电保护试验项目索引
1．继电器类试验
继电保护类型测试项目建议试验模块备注
信号继电器
相应的测试项目直流试验
中间继电器
直流试验
若是要求交、直流混合输
入的中间继电器，请在
“交直流试验”模块中测
试。
额定电流太小的信号继
电器，可用测试仪的电压
回路输出测试。
时间继电器中间继电器重合闸继电器电流继电器
相应的测试项目交流试验
电流电压
反时限电流继电
器
直流试验
可在“交流试验”专门的
序分量模块中测试序分
量继电器。
也可在“反时限过流”中
测试反时限继电器。
过(欠)电压
继电器
序分量继电器
同步检查（或相位比较）继电器反时限电流继电器
差动继电器直流助磁特性差动继电器
差动试验
谐波试验
试验时请参考说明书中
的“差动试验”的接线方
式正确接线。
谐波制动特性
比例制动特性
差动试验、
差动继电器
交流试验
功率(方向)
继电器
相应的测试项目功率方向
交流试验
测试功率（方向）继电器
前，应预先确定接线类
型，和保护大致的动作边
界。
阻抗继电器
同期继电器相应的测试项目
同期试验“同期试验”模块固定由测试仪的UA、UB分别作
交流试验为系统侧和待并侧电压
输出，可测动作频率，动
作电压和动作相位，并可
进行自动准同期试验。
频率继电器相应的测试项目频率试验
能测试动作频率和滑差闭锁定值。
2．微机型保护装置试验
继电器保护类型测试项目建议试验模块备注
线路保护多段过流
相应的测试项目
交流试验
频率试验
功率方向
只要方法得当，用“交流
试验”模块能进行大部分
继电器和微机保护的试
验，应重点学习该模块。过（欠）电压
序分量电压电流
频率装置
功率方向保护
重合闸及
转换性故障
相应的测试项目整组试验
状态系列
要求测试检同期和检无
压，用Ux作为待并侧电
压输出。
距离和零序
距离和零序定值
校验
阻抗阶梯
零序保护
“阻抗阶梯”和“零序保
护”均能一次性自动测试
多段、各种故障类型、各
种相别的距离和零序定
值。
阻抗特性
阻抗相位特性
工频变化量距离定值校验
工频变化量距
离
应设置故障电流足够大，
比如10~15A（当5A制
CT时）。
复合电压闭锁
（方向）过流
过流、低压、负
序电压闭锁过流
等
交流试验
有的保护的“低电压”和
“负序电压”由不同的端
子输入，试验时需更换接
线。
低周、低压
减载装置
相应的测试项目
同期低周
频率试验
交流试验
若其它条件都满足，装置
却不能动作，请确认装置
是否还需要同时输入电
流和开关接点。
发变
组差动保护
比例制动特性
差动继电器
差动保护
交流试验
发电机差动保护，用“差
动保护”进行试验时，可
看作接线为Y/Y，高、低
压侧平衡系数均为 1 的
变压器保护。
“差动试验”注重曲线特
性搜索，分比例制动边界
搜索，比例制动定点测
试，谐波制动边界搜索，
谐波制动定点测试，能全谐波制动特性
差动试验
差动保护
谐波试验
保护
面测试差动保护。
失磁保护
相应的测试项目交流试验
试验时应注重输出的电
压、电流的夹角。
励磁保护
复合电压闭锁
（方向）过流（后
备）
相应的测试项目交流试验
其它保护自动准同期装置相应的测试项目同期试验
做自动调整试验时，测试
各开入量，必须按说明书
要求接线。
备自投装置
动作逻辑和各开
关动作时间
状态系列
试验前预想好试验过
程，正确接线是试验成功
的关键。
母线差动保护
光纤线路差动保
护
相应的测试项目交流试验
请参见附录6中“南瑞部
分保护”有关BP－2B和
RCS－915的说明
试验前先确定装置是否
形成“自环”，若是，则
保护的动作值应等于其
整定值的一半。
第四章软件操作方法
第一节软件安装及驱动安装
1．软件安装
每台装置出厂时都配有软件光盘一张，上面包含三个文件夹，分别为：【SETUP.EXE】、【驱动】和【使用说明书】。工控机出厂前已装好了应用软件和USB驱动，所配笔记本电脑也已安装好上述程序，如用户要重新安装，可直接双击【SETUP.EXE】文件，按提示操作，程序将自动完成安装。
2．驱动安装
插入USB线，电脑自动检测到新的USB设备，选择指定目录安装，进入浏览，找到驱动程序的位置，单击确定就可进行自动安装，安装完毕后，屏幕右下方会弹出类似U盘的标记，移动鼠标到这个位置可查看详细信息，屏幕会显示USB FOR DSP 字样，表示驱动安装成功，可以使用了。如工控机要重新安装程序，可将光盘上的文件拷贝到U盘上，将U盘插入面板USB口，在U盘上进行上述安装操作即可。（详细操作请参见附录A）
3．主菜单
4．系统设置
本模块用于装置的精度和直流偏移的校准。本仪器的精度和直流偏移是采用软件自动进行校准，而不是采用传统的电位器调整模式，采用软件校准的优点是精度高，使用方便。使用方法如下：
交流校准
点击【输出交流】，装置按整定值输出每相电压：50V，每相电流：5A。用高精度表测量各相电压、电流的实际输出值，将实际所测得的值全部输入到【测量值】相应
栏，再点击【停止输出】，使装置停止电压、电流输出，再点击【交流校准】，输入
指定的密码即可。
直流偏移校准
在装置没有输出的情况下，但必须开启功放电源开关，用直流电压表和直流电流表测量各相电压、电流通道的直流分量，将测得的各相直流分量输入到相应的【直流偏移】相应栏里(单位：毫伏，毫安)，再点击【偏移量校准】，输入指定的密码即可。
指定的密码
输入当天的年、月、日期即可。如：2011-3-12。
注意
装置出厂时已校准好了精度，用户在没有标准表的情况下切勿进行调整，以免影响装置已校准的参数。
5．报表管理
第二节交流试验
一.界面说明
【交流试验】模块是一个通用型，综合性测试模块，它有独立的3相电流和4相电压组成（本仪器）。通过设置相应的电压或电流为变量，赋予变量一定的变化步长，并且选择合适的试验方式（如手动，自动，动作停止，动作返回），方便地测试各种电压，电流保护的动作值，返回值及动作时间等，并自动计算返回系数。
1.变量选择
可选择单个变量，也可选择多个变量同时可变，在【可变】一栏打“√”即可。
2.变量的步长
可根据测试精度的要求选择步长的大小。如：电压步长、电流步长等。
3.【每步时间】
自动试验时，每变化一个步长的间隔时间。手动试验时该栏无需设置。
4.【自动试验（动作停止）】
程序输出时，参与变化的量将按设定步长和间隔时间自动变化，其他量值固定不变。
直到继电器动作，记录动作值和动作时间。停止输出，程序自动返回。
5.【自动试验（动作返回）】
程序输出时，参与变化的量将按设定步长和间隔时间自动变化，其他量值固定不变。
直到继电器动作，记录动作值和动作时间，此时装置还保持输出状态，然后按设定步长和间隔时间向相反的方向变化，直到继电器接点返回，则装置终止输出，并记录返回值，程序自动返回。
6.【手动试验（动作停止）】
程序连续输出当前值，当点击【▲】按钮时，可变的量即递增一个步长，当点击【▼】按钮时，可变的量即递减一个步长。如果继电器动作，可记录动作值和动作时间，这时测试仪终止输出，程序自动返回。
7.【手动试验（动作返回）】
程序连续输出当前值，当点击【▲】按钮时，可变的量即递增一个步长，当点击【▼】按钮时，可变的量即递减一个步长。如果继电器动作，可记录动作值和动作时间，这时测试仪还保持输出状态，用户可手动按原来相反的方向变化步长，直到继电器接点返回，则测试仪终止输出，并记录返回值，程序自动返回。
8.【打开参数】
选择适当的文件夹，打开以前保存的参数。
9.【保存参数】
将当前的参数保存到用户指定的文件夹里。
10.【缺省参数】
将界面恢复到默认参数，一般是：电压初值为57.73V、电流1A、相位互差120°、频率50Hz和正序。
11.【保存报表】
将试验结果文件保存到指定文件夹里，默认：DATA/REPORT。
12.【查看报表】
将DATA/REPORT里的某个文件调出，进行浏览或打印。
13.【虚拟键盘】
如用户不想用面板键盘，可使用虚拟键盘，用来输入中文或数字。
14.【正序】、【负序】切换
程序自动将B、C两相的相位互换。
15.【序分量切换】
程序自动将参数转换为序分量模式，分别为：U+、U-、U0、I+、I-和I0。电压、电流均以正序、负序、和零序表示，这时必须接入三相电流和三相电压，可直接按序分量变化，以方便做序分量继电器。
16.【动作开入量】
开入量1--8个任选一个。接入继电器的常开接点或常闭接点。
17.【动作开出量】
当继电器的接点动作时，同时给出一路开出量，通常为开转闭，维持时间为1秒。
用于启动录波器或毫秒计。
18.记录变量
有些试验比较简单，所需变量不多，用户可选择所需的变量作为试验结果记录用，
这样可使试验报告简洁明了。
19.接点【抖动延时】
有些继电器如电磁型继电器，速饱和变流器等当电气参数接近动作定值时，其接点会产生抖动，使测试仪可能产生误判，因此程序内部有必要设置一个时间，当继电器的接点翻转维持一定的时间后，程序才认定继电器是可靠动作，这样就躲过继电器的抖动，避免出现动作值不准的问题。一般的微机保护延时10—20ms，电磁型继电器、速饱和变流器等的延时时间可适当延长。
二.试验功能介绍
1．电压、电流试验
选择某一相电压或某一相电流为变量，选择自动或手动试验方式变化，直到继电器动作。当电压大于125V，电流大于40A时，电压可采用线电压输出，如UAB、UBC、UCA。电流可采用两相并联或三相并联方式输出，注意，这时电流的相位要选择同相位。大电流输出时间尽可能短，初值可设为90%的定值，以缩短试验时间。做多段式过流保护时，可直接输出1.2倍的电流定值，这样测出的动作时间才准确。2．频率试验
初始频率的默认值为：50Hz，用户可修改此值。选择频率可变，输入合适的频率步长，点击【开始试验】，所有电流、电压的频率都发生变化。
3．功率方向试验
保护装置一般采用90度接线方式，低电压定值为60V，试验时可设UA=60V，相位为0度；UB=0V，相位为0度；这样，线电压UAB=60V，相位为0度，然后固定电压。IC幅值固定不变（一般取5A），改变IC的相位来测两个动作边界角。90度接线方式按“UAB、IC”，“UBC、IA”和“UCA、IB”方式进行输出。0度接线按“UAB、IA”，“UBC、IB”和“UCA、IC”方式进行输出。灵敏角=（边界角1+边界角2）/2。
4．变压器复合电压闭锁（方向）过流保护
复合电压闭锁（方向）过流保护一般用于变压器后备保护，可用【交流试验】模块进行模拟，操作如下：
4.1．低电压闭锁（方向）过流保护
假设：低电压闭锁定值为60V（指线电压），过电流定值为5A。将测试仪的UA、UB、UC、UN；IA、IB、IC和IN分别接入变压器后备保护的交流输入端，同时将保护出口跳闸接点，接入测试仪的开关量输入端1，设置IA=6A，IB=IC=0，UA=UB=UC=57V，相位互差120度。选择UA、UB和UC同时可变，60/1.732=34.64,用【手动试验】方式同时递减三相电压，当UA=UB=UC=34.64V时，保护动作。
4.2．负序电压闭锁过流保护
假设：负序电压闭锁定值为7V（相电压），过电流定值为5A。将测试仪的UA、UB、UC、UN；IA、IB、IC和IN分别接入变压器后备保护的交流输入端，将保护出口跳闸接点接入测试仪的开入量1，设置IA=6A，IB=IC=0，UA=UB=UC=0V，相位为0，120，240度（实际为负序）。选择UA、UB和UC同时可变，用【手动试验】方式同时递增三相电压幅值，当UA=UB=UC=7V时，保护动作。
4.3．接线方式--如图所示：
第三节直流试验
本试验模块提供专门的直流电压和直流电流输出，主要是为了满足做直流电压继电器、时间继电器和中间继电器等的试验要求。主界面如图所示，其操作方法和【交流试验】基本相同。
一.试验功能介绍
1.时间继电器
1.1.动作时间测试
在继电器的电压线圈施加额定直流电压（一般为220V），将继电器的延时动作接点接入测试仪的开入量，设定UA=110V，UB=-110V，将UAB线电压接入继电器的电压线圈，采用【手动试验（动作停止）】方式输出，即可测得时间继电器的动作时间。
1.2.动作电压、返回电压测试
采用单相电压就可完成试验。设UA=50V，选择UA可变，电压步长为1V，将继电器的瞬时动作接点接入测试仪的开入量，采用【自动试验（动作返回）】模式进行试验，程序自动测试动作电压和返回电压，并计算返回系数。一般动作电压为110V左右，返回电压为30V左右。
2.中间继电器
根据不同类型选择某相电压或某相电流为变量，采取手动或自动的方式进行试验即可。本仪器对中间继电器有专门的测试程序，可参考【中间继电器】模块介绍。 3.信号继电器
由于信号继电器动作电流很小，只有几十毫安，测试仪固有的直流偏移量可能使继电器动作，故无法测得继电器的动作电流。通常我们采用施加直流电压的方法，将
测得的电压值除以继电器线圈的直流电阻值，即是继电器的动作电流。如：取电压UA，从0V开始手动按步长0.2V逐步递增，直到4V时，继电器动作，设继电器线圈的直流电阻值为150欧姆（可从继电器线圈上读出也可用万用表测量），则继电器动作电流=4/150=26.67mA。
4.接线方式--如图所示：
信号继电器接线 时间继电器接线
第四节频率试验
该模块主要用来测试低周减载和高周切机等保护的各项功能。
一.【动作频率（返回频率）测试】
起始频率大于终止频率时，是做低频试验；起始频率小于终止频率时，是做高周试验，程序自动判别频率的变化方向。可以采用自动或手动方式进行试验，试验结果由程序自动记录动作频率和返回频率。起始频率输出维持时间一般为3—5秒，以
使保护进入正常运行状态。
二.【动作时间（滑差闭锁）测试】
与动作频率（返回频率）测试所不同的是，它是按速率来变化频率的，只能采取试探的方法进行试验。例如：已知某保护的滑差闭锁定值是3.00Hz/s，我们先设置【滑差定值】为3.10Hz/s进行试验，如果保护不动作，我们再设置【滑差定值】为2.90Hz/s 进行试验，如果保护动作，则说明3.00Hz/S的滑差闭锁定值是对的。总之，原则上是当设定的滑差值大于滑差闭锁定值时，保护应该不动作；小于滑差闭锁定值时，保护应可靠动作。
三.注意事项
有的保护只需加三相电压就可进行试验，但有的保护有电流闭锁功能，因为没有负荷电流,保护认为没有低周甩负荷的必要。所以还须加三相电流。电压大小一般为58V，电流大小一般为1A左右即可。
四.接线方式--如图所示
第五节同期试验
本模块用于测试同期装置的动作电压、动作频率、动作角度以及进行自动同期调整试验。
一．界面说明
1．使用本程序，测试仪只输出电压值，不输出电流值
一般系统侧选UA，待并侧选UB，开入量端子1—8任选一个。可选【手动试验】或【自动试验】。自动准同期调整只有【自动试验】方式。
2．同期装置动作的基本条件
当待并侧与系统侧的频率基本相等、电压幅值基本相等以及角度差小于一定值，同时满足这三个条件时，同期装置立即发出合闸信号。
3．测试项目
3.1.测试动作电压
系统侧电压UA=100V，相位0°，频率50Hz。系统侧参数是恒定值。设待并侧电压UB=90V，相位0°，频率50Hz。可以看出只有幅值不等，其他两项满足条件，采用手动或自动方式递增UB相幅值，当其接近UA相幅值时，同期装置动作，程序记录此时的UB幅值为动作电压值。
3.2.测试动作频率
系统侧电压UA=100V，相位0°，频率50Hz。系统侧参数是恒定值。设待并侧电压UB=100V，相位0°，频率49Hz。可以看出只有频率不等，其他两项满足条件，采用【手动试验】或【自动试验】方式递增UB相的频率，当其接近UA相的频率时，同期装置动作，程序记录此时UB的频率值作为动作频率值。
3.3.测试动作相位
系统侧电压UA=100V，相位0°，频率50Hz。 系统侧参数是恒定值。设待并侧电压UB=100V，相位340°，频率50Hz。可以看出只有相位不等，其他两项满足条件，采用手动或自动方式递增UB的相位，当其接近UA的相位值时，同期装置动作，程序记录此时UB的相位值作为动作相位值。
3.4.自动准同期调整
如右图所示，两侧只有相位相等，其他条件不满
足同期条件，所不同的是变化频率和变化幅值的命令
不是由程序来控制，而是由同期装置的开出量来控
制。通过将其接入测试仪的开入量来发出改变频率和
幅值的命令。程序定义测试仪的开入量端子5为增频，
开入量端子6为减频，开入量端子7为增压，开入量
端子8为减压。动作接点可选开入量端子1—4中的
任意一个，当满足同期条件时，测试仪记录动作频率
和动作电压。
二.接线方式--如图所示：
继电保护装置测试仪技术规范
目录 1. 范围 (3) 2. 引用标准 (3) 3．基本要求 (3) 4. 功能要求 (4) 5. 技术参数 (4) 6. 其它要求 (4) 7. 验收与培训 (5) 8. 售后服务 (6) 9．供货范围 (6)
1. 范围 1.1 本技术条件适用于桂林供电局继电保护装置测试仪的订货及验收的技术要求。 1.2 需求方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。 1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 1.5 供方须执行现行国家标准和行业标准。 1.6 本设备技术规范书未尽事宜，由需供双方协商确定。 1.7 供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过30台以上或高于本招标书技术规范的设备，并在相同或更恶劣的使用条件下持续使用三年以上的成功经验。提供的产品应有省部级鉴定文件或等同有效的证明文件。 2. 引用标准 DL/T 995-2006 继电保护和电网安全自动装置检验规程 DL/T 871-2004 电力系统继电保护产品动模试验 DL/T 670-1999 微机母线保护装置通用技术条件 DL/T 769-2001 电力系统微机继电保护技术导则 DL/T 584-2007 3kV～110kV电网继电保护装置运行整定规程 EN 61000-6-2: 2005通用抗扰度标准（第2部分）：工业环境 IEC 1000电磁兼容性 GB 4793-1984电子测量仪器安全要求 GB/T 2423.8-1995电工电子产品基本环境试验规程 3．基本要求 3.1 仪器的铭牌应标明制造厂家、型号、仪器名称、出厂编号等。 3.2 所有仪器应具备详细的中文说明书。
微机继电保护测试仪 使 用 说 明 书
目录 目录 (1) 第一部分微机继电保护测试仪使用说明 (3) 第一章装置特点与技术参数 (4) 第二章装置硬件结构 (6) 第三章单机操作模块功能说明 (8) 第四章外接PC机操作说明 (21) 第二部分继保软件操作说明 (21) 第五章软件操作方法简介 (22) 第六章交流试验 (24) 第七章直流试验 (32) 第八章状态系列 (34) 第九章谐波叠加试验 (38) 第十章频率及高低周试验 (41) 第十一章功率方向及阻抗试验 (45) 第十二章同期试验 (49) 第十三章整组试验Ⅰ和Ⅱ (54) 第十四章距离和零序保护 (59) 第十五章线路保护 (64) 第十六章阻抗特性 (70) 第十七章差动保护 (73) 第十八章6-35KV微机线路保护综合测试 (80) 附录1：外接电脑串行通信口的设置 (85) 附录2：插接U盘等设备时设备驱动安装方法 (87) 附录3：各种继电器的试验方法 (87)
第一部分继保使用说明

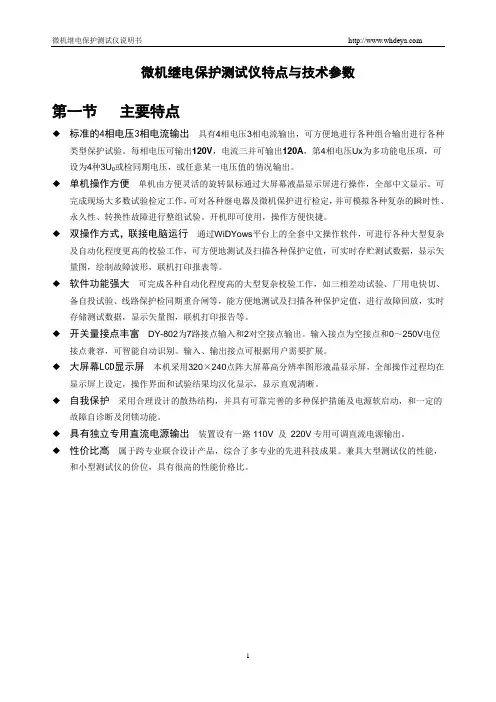

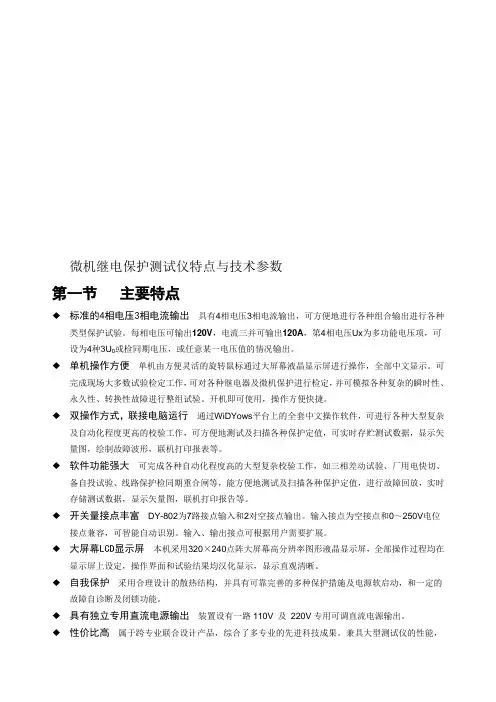

第一章装置特点与技术参数 第一节主要特点 ◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种 类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。 ◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可 完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。 ◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂 及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。 ◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、 备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。 ◆开关量接点丰富7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容， 可智能自动识别。输入、输出接点可根据用户需要扩展。 ◆大屏幕LCD显示屏本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在 显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。 ◆自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的 故障自诊断及闭锁功能。 ◆具有独立专用直流电源输出装置设有一路110V 及220V专用可调直流电源输出。 ◆性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能， 和小型测试仪的价位，具有很高的性能价格比。
第三部分 OMICRON应用软件用户手册（Concept） TEST UNIVERSE Version 1.3
1.OMICRON TEST UNIVERSE OMICRON TEST UNIVERSE试验系统的设计适用于用户和制造厂对保护和测量装置的试验。该系统包括达到最新技术发展水平的硬件，用户界面友好、基于WINDOWS操作系统的软件，并且能够提供对各种试验应用的多用性和适用性。 试验系统的多用性是由不同的软件包保证的，而适用性是通过软件包中的模块的随意组合和使用获得的。每一个软件包包括基于一个功能的多个试验模块。试验模块可以用来进行单独的试验；或者与其它模块一起组合进一个OMICRON Control Center （OMICRON控制中心）的试验文件（试验计划）中，来进行完整的、多功能的试验。试验文件是在试验中达到更大多用性和实用性的一个途径。
1.2 OMICRON Control Center（OMICRON控制中心）的简介： OMICRON Control Center（OCC）将多个试验模块的执行组合为一个试验方案。它使一个单一的试验文档包括所有与试验有关的信息，包括硬件设定、被试设备数据、试验参数（例如，测试点，额定参数）、试验结果、试验评价、试验者的注意事项和记录，以及其他Windows 程序中的图像和数据。 试验模块可以组合进OCC文档，这样能获得一个试验现代多功能保护继电器的总的试验方案。试验文档的产生只要通过使用Test Wizard就能获得。Test Wizard指导应用所需的试验模块功能的选择。所做的选择随后自动以OCC试验文档格式组合成一个完整的试验方案。试验文档中的试验模块只要用鼠标双击就能打开，来进行特定的设定和试验任务。整个试验方案的运行可以通过点击一个工具条按钮进行。 当试验文档由OCC执行时，其部组合的试验模块自动启动；试验值被计算并输出；被试设备的反应被测量、评价并存档。试验结果输出到同一个试验文档中。试验报告可以很容易进行容和格式的修改；试验结果可以用今后的处理（打印，存档，输出到一个数据库）。 由于OCC试验文档包括所有的设定和试验结果，它也可以用作一个新试验的模板。试验报告可以复制，老的试验结果被清除；试验重新进行后，保存新的试验报告。这样，被试设备的完整试验过程可以被记录下来并存档。 OMICRON Control Center应用了Windows的ActiveX技术。它允许OMICRON的试验模块和其它应用ActiveX技术的文件（例如，Word，Excel，CoreDraw文件或者图形）一起组合进一个试验文档中。这可以获得试验文档的最大灵活性和多用性。 2OMICRON控制软件的首页 在PC机上安装完OMICRON Test Universe（OMICRON多用途试验系统）的软件后，它可以这样被启动： ●在“Start”菜单中，选择“Program files|OMICRON Test Universe”； ●或者，点击桌面图标（如果在安装时建立）。 这样可以打开首页，上面包括OMICRON Test Universe软件的各组成模块。首页被制作成象网页一样的一个对话框。OMICRON Control Center（OCC），所有经授权的试验
https://www.doczj.com/doc/377924995.html, 继电保护测试仪检验报告 DEJB-H全自动继电保护测试仪是鼎升电力早期根据现场继电保护的测试要求以及GB7261-2008,DL/T995- 2006标准支持，研发的一款全自动智能化继电保护校验测试仪。 全自动继电保护测试仪采用单片微机技术，由自动同期数字毫秒表，逻辑控制单元，多功能数显单元，高精度数据采集及处理单元，电流、电压输出单元，继保测试仪具有过载及超量程保护单元部分组成，自动显示打印，测试过程中只需正确接好测试线，便可自动测试，整机精度≤1%是校验继电保护装置理想的测试仪。 技术参数 1．交流电压输出： 0～250V连续可调，最大输出容量600VA,过量程保护260V，误差为±1% 2．交流电流输出： 0～50A，0～100A连续可调，误差为±1% 0～50A时，开路电压5V 0～100Ａ时，开路电压10V。过载保护动作电流120A 3．直流电压输出： 0～250V连续可调，最大电流2A，过量程保护260V,过载保护动作电流 2.1A±5%。误差为±1% 4．直流电流输出 0～200mA 0～5 A连续可调，误差为±1% 0～200mA时，开路电压48V，过载保护动作电流230mA 0～5A时，开路电压24V,过载保护动作电流5.2A 5．直流电压固定输出 单独输出110V或220V时,电流可达2.5A，但和交流电压电流，直流电 压同时输出时。其总容量不能超过600VA 6．数字毫秒表 最大量程：999秒 分辨率：0.1毫秒 精度：0.1%±1个字 以下为继电保护测试仪省级计量测试研究院检验报告
https://www.doczj.com/doc/377924995.html,
https://www.doczj.com/doc/377924995.html, 微机继电保护测试仪型号规格，华天电力是微机继电保护测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找微机继电保护测试仪，就选华天电力。 微机继电保护测试仪运用现代微电子技术和电力电子技术而实现的一种新型小型化微机继电保护测试仪，它采用国际流行的DSP和开关放大器技术，单机独立运行功能已十分强大，再配以PC软件，使其能联接电脑运行，功能锦上添花，而其体积和重量只有传统测试仪的一半，先进的设计理念使该款仪器达到了国内先进水平。 微机继电保护测试仪又叫微机继电保护测试仪、继电保护试验仪、继电保护测试仪、微机型继电保护测试仪、微机保护综合测试仪、微机保护校验仪、综合继电保护测试仪、继电保护测试仪、微机继保仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、微机继电保护测试系统、继电保护综合测试仪等。 武汉市华天电力自动化有限责任公司致力于电力系统高压试验设备的研发、生产、销售、调试为一体的高新技术企业。产品开发以国家相关行业标准和规程为依据，充分利用最新微电脑技术，实现产品的精确智能、稳定高效、轻巧便携、简单操作、安全耐用的特点，确保了产品质量的高可靠性。与国内同类产品比较华天电力微机继电保护测试装置在电流和电压的带载能力、建立时间和硬件的可靠性、稳定性等几项技术指标上有明显的优势。 继电保护测试仪型号主要有HT-702、HT-802 、HT-1200、HTJB-IV等，华天电力的产品的功能特点简单的描述如下。 HT-702 微机继电保护测试仪（4U+3I单片机型），微机三相单片机型微机继电保护测试专用仪器。标准的4相电压3相电流输出，具有4相电压3相电流输出，可方便地进
继电保护测试仪品牌 华胜公司开发的FS系列FS-702型微机继电保护测试仪具有体积小、操作简单、信号稳定、测试精度高等特点，非常适合现场使用。产品符合电力行业标准DL/T624-2010《继电保护微机型试验装置技术条件》要求。 一、产品简介: 华胜FS系列FS-702微机继电保护测试仪已广泛应用于各种电压等级的发电机、变压器、输配电线路和主要用电设备；电力系统综合自动化是电力生产的发展趋势。因此，微机继电保护测试仪是现代继电保护工作人员必不可少的试验工具。性价比高是FS702产品的主要优势！ 二、微机继电保护测试仪特性:
1.微机继电保护测试仪满足现场所有试验要求。具有标准的四相电压，三相电流输出，电压125V/相，电流30A/相。三相并联可达90A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。 2.各种技术指标完全达到电力部颁发的DL/T624-1997 《继电保护微机型试验装置技术条件》的标准。 4.国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800*600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用. 5.主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每用2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度. 6.微机继电保护测试仪电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。 三、微机继电保护测试仪面板介绍: 1、8.4″液晶显示屏 2、不锈钢键盘 3、触摸式鼠标 4、开关量输入端子 5、开关量输出端子
博电PNF802智能继电保护测试仪调试说明 一、基础知识 SV报文的内容主要是合并单元发出的电压、电流. GOOSE报文的内容主要是保护装置发出的跳、合闸、闭锁命令以及一些开关的状态信息。 1）布尔型。开关位置或保护命令以TRUE或FALSE表示。TRUE表示1，也就是置位（开关合）。FALSE表示0，也就是复位（开关分）。 （2）双位置型。开关位置或保护命令以[01]、[10]表示。[10]表示置位（开关合）。[01]表示复位（开关分）。有时断路器也会给测控和继电保护装置发[00]或[11]命令，表示开关异常或告警。GOOSE报文和SV报文的区别不仅仅是GOOSE报文内容的主要是开关信息，SV报文的主要内容是采样值信息。还有GOOSE报文的数据量远没有SV报文多。每周波80帧报文，那么一秒就要4000帧报文。而GOOSE报文在一般情况下是（T0）5S一帧报文。只有在保护装置开出或开关变位时发送间隔才会变得很小，为（T1）2ms、（T1）2ms、（T2）4 ms、（T3）8ms。 二、调试基础知识及设置 1.1调试仪器介绍 正面图
右面示意图及接口介绍
左面示意图 2.1试验接线 如右面示意图所示，将保护装置的SV光口、GOOSE光口通过尾纤依次接入测试仪的61850光口。图中的光纤插件有1组SV输入，是220kV线路SV（如果类似主变光纤插件有多组SV输入，分别对应接入高压侧SV、中压侧SV、低压侧SV、本体SV 即可。）。如果我们实际的保护装置有几组的SV输入，例如线路保护只有1组SV输入、两圈变则一般只有两组SV输入，则接多少组SV需要看保护装置的实际情况。记住哪个光口接的是什么之后就可以开始软件方面的设置了。
继电保护测试仪使用方法、主要做哪些试验 继电保护测试仪使用方法使用方法： 继电保护测试仪使用正确步骤： 分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择“按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。 回路原理： 1、输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2(兼职升流器)，升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A;该抽头输出电压经整流滤波后可输出0-350V直流电压;第二个抽为15V(10A)，该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流;第二个抽头为10V(100A)大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。热继电器校验仪继电保护测试仪器辅回路，继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。按下辅回路“输出控制”开关，调节小旋钮即可输出。 继电保护测试仪使用方法主要做哪些试验? 2、测量回路 由大旋钮调节的主回路输出量交流“0-250V“、“0-500mA”、“0-10A“、“0-100A”，直流“0-350V“、“0-500mA”、“0-10A“通过设备内线路板上继电器转换，每切换一个档，便函可监视所对应的输出量。其中“0-500mA”档包括在“0-10A“档中。使用时，在“0-10A”两下即是“0-500mA“监视。 3、时间测量 设备内置6位数显秒表，电秒表可内部启动，也可外部启动。内部启动时，按下“输出控制”开关，即可启动秒表，通过接点短接设备面板上停表端子即可停止秒表。秒表单独设有电源开关，不用时可将秒表关掉。 4、声光提示 电路设备内置声光提示电路，在被测断电器接点动作时，可将接点接入试验箱声光提示插孔，试验箱内发出报警声或发光，提示断电器接点动作情况。
国家电网公司物资采购标准（电气仪器仪表卷继电保护测试仪册） 继电保护测试仪 通用技术规范 （编号：1302073-0000-00） 国家电网公司 二〇一八年一月
目录 1. 总则 (1) 2 性能要求 (2) 3 主要技术参数 (2) 4 外观和结构要求 (2) 5 验收及技术培训 (2) 6 技术服务 (3)
1. 总则 1.1 一般规定 1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。 1.1.2 投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。投标人提供的继电保护测试仪应符合招标文件所规定的要求。 1.1.3 本招标文件采购标准规范提出了对继电保护测试仪技术上的规范和说明。 1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。 1.1.5 如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。 1.1.6 本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。 1.1.7 本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。 1.1.8 本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。 1.2 投标人应提供的资格文件 投标人提供的资格文件包含但不限于以下内容： （1）填写技术规范专用部分中的技术参数响应表； （2）填写技术规范专用部分中的投标人技术偏差表； （3）按附录A提供业绩资料； （4）按技术规范专用部分货物组件材料配置一览表填写仪器配置表； （5）检验报告。 1.3 工作范围和进度要求 1.3.1 本采购标准规范仅适用于技术规范专用部分货物组件材料配置一览表中所列继电保护测试仪的设计、制造、试验、包装、供货和服务等技术要求。 1.3.2 交货时间如有延误，卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。 1.4 技术资料 设备交付时应提供以下技术资料： （1）产品（包括进口产品）正确完整的中文技术手册及使用说明书； （2）出厂检验报告(校验项目包括结构和外观检查、功能试验、性能试验)； （3）产品合格证； （4）装箱清单。 （5）继电保护测试仪每台仪器均需提供一份产品第三方法定计量检定机构出具的检定合格证书原件或具有国家CNAS认可/CMA认可的检测机构出具的符合技术标准要求的检验报告原件。 检验报告说明： a）、检验标准：依据DL/T 624-2010继电保护微机型试验装置技术条件、Q／GDW 11263-2014智能变电站继电保护试验装置通用技术条件； b）、检验报告项目应包括结构和外观检查、功能试验、性能试验等。 1.5 标准和规范 除采购标准规范和图纸中要求的技术条件外，卖方还将再次确认下表标准的最新版本（以文字形式通知买方），并遵照最新标准要求执行，并将最新标准通知买方。
继电保护测试仪主要试验及养护 由于继电保护测试仪的内部部分是电子电路，很容易受到强电场和强磁场的干扰，壳体接地屏蔽有利于改善继电保护测试仪的工作环境，微机保护应提高继电保护测试仪的可靠性。 为了保证微机继电保护测试仪的可靠性，应通过抑制干扰源、阻断耦合通道、提高敏感电路的抗干扰能力、采用自动检测技术和容错设计来保证微机继电保护测试仪的可靠性。以确保继电保护测试仪装置停止运行。 继电保护测试仪的日常维护应严格执行，养成良好的习惯，注意每次使用后的清洗、维护和停电： 1、值班人员对继电保护测试仪进行定期检查和检查，并做好记录尤为必要； 2、做好微型继电保护测试仪的收尾工作，收尾工作必须由两人进行，防止误碰运行设备，与带电设备保持安全距离，避免人身触电和二次回路短路及接地事故； 3、每周记录一次继电保护测试仪的电流和电压采样值，记录差动保护的差动电流值； 4、定期对继电保护测试仪端子排进行红外测温。能尽快检测到接触不良发热； 5、定期对继电保护测试仪打印机进行检查和打印。防止数据丢失； 6、专业人员每月对继电保护测试仪进行检查，查看是否有故障，
并通过多种方式检查准确度误差。以及故障发生后是否及时进行故障分析； 继电保护测试仪防电磁干扰措施： 在变电站试验中，用微机保护代替电磁保护时，继电保护测试仪必须采取防止电磁干扰的技术措施，即严格执行继电保护测试仪的安装条件，安装电缆有屏蔽层，两端屏蔽层必须接地，这样做的目的是防止电路太长。当一端接地时，另一端会因电磁干扰而产生电压和电流，导致微机继电保护测试仪被拒或误操作。为了降低继电保护测试仪的故障率和误差率，必须对继电保护测试仪进行优化设计，合理制造和使用高质量的元器件，同时，应采用屏蔽隔离技术来保证继电保护测试仪的可靠性，从而提高继电保护测试仪的抗干扰能力。
HD300D继电保护测试仪扬州华电电气有限公司
主机面板功能介绍： 主机显示屏电源开关 移动光标（脱机操作时 修改数据的控制按扭） 显示屏 Ia、Ib、Ic，黑对应公共端） Ua、Ub、Uc、U0，黑为负端；模拟故障试验时应注意将黑端短接） 注：主机电源插头在仪器背面左端；电脑通讯接口在仪器右端。
HD300系列微机继电保护测试装置是按照国家标准《DL/T624-1997继电保护微机型试验装置技术条件》在总结多年现场经验，并大量吸取国内外同类产品的优点的基础上应用最新电源电子功率放大技术及DSP（数字信号处理）技术研制出的新一代继电保护测试系统。 电流输出具有开路、过载、失真等保护功能，电压输出具有短路、过载、失真等保护功能，并且具有灯光报警提示功能。 主要技术参数 1、电流源（三路电流同时输出） 范围：交流0~40A/相或0~120A/三相并联 直流0~40A/相 功率：300V A/相 分辨率：交流1.0mA，直流1.5mA 精度：0.2% 响应时间：< 120us 2、电压源（四路电压同时输出） 范围：交流0~75V/相 0~150V/3U0 直流0~220V 功率：50V A/相 分辨率：交流1.0mV，直流1.5mV 精度：0.2% 响应时间：<120us 3、频率 范围：0~1000Hz，分辨率：0.001Hz，精度：0.002% 4、相角 范围：0~360度，分辨率：0.01度;，精度：0.1度 5、时间范围：1ms~999999ms 6、开关量输入：4对空接点或电位（3~250VDC） 7、开关量输出：2对1A 8、电压源和电流源输出同步时间：<50us 9、外部GPS触发同步误差：50us 10、供电电源：160~260V 50/60Hz 11、主机尺寸：465mm*148mm*370mm 12、重量：11.2kg
目录 第一章 装置特点与技术参数 (1) 第一节 主要特点 (1) 第二节 技术参数 (2) 第二章 装置硬件结构 (3) 第一节 装置硬件组成 (3) 第二节 装置面板说明 (5) 第三章 快速入门 (1) 第一节 试验注意事项 (6) 第二节 开/关机步骤 (6) 第三节 继电保护试验项目索引 (7) 第四章 软件操作方法 (9) 第一节 软件安装及驱动安装 (9) 第二节 交流试验 (11) 第三节 直流试验 (16) 第四节 频率试验 (17) 第五节 同期试验 (18) 第六节 电流/电压试验 (20) 第七节 差动继电器 (21) 第八节 反时限过流继电器 (23) 第九节 中间继电器 (24) 第十节 功率方向 (25) 第十一节 阻抗阶梯 (26) 第十二节 零序保护 (28) 第十三节 整组试验 (29) 第十四节 状态系列 (32) 第十五节 阻抗相位特性 (33) 第十六节 精工电流 (34) 第十七节 差动试验 (35) 第十八节 谐波试验 (42) 第十九节 工频变化量 (43) 第二十节 故障再现 (44) 第二十一节 系统振荡 (45) 第二十二节 计量仪表 (46) 第二十三节 备自投试验 (47) 新手指南 (53) 附录A 驱动安装说明 (53) 附录B USB通信常见故障排除 (55) 附录C 装箱清单 (55)
第一章 装置特点与技术参数 第一节主要特点 1． 满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，交流电压125V/相，交流电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。 2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。 3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。 4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。5．配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。 6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。 7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。 8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。 9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。 10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连， 实现两台测试仪异地进行同步对调试验。 11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以 提供给需要直流工作电源的继电器或保护装置使用。 12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提 高了精度的稳定性。
微机继电保护测试仪使用方法 第1节触摸屏微机继电保护测试仪手动试验 1.1模块介绍 手动试验模块是继电保护测试仪的最基本的试验模块，它适用于各种试验，可由用户自由添加各模拟量的数值，纯手动操作，直观、方便、自由度大，是新用户的入门模块，也是检查采样的好工具。 1.2原理介绍 在此试验模块中用户通过设置每一路模拟量的参数，手工控制模拟量的输出和变化过程达到对被试品进行测试的目的。 1.3试验界面 1.3.1模拟量设置区 A．介绍 包含三种参数L-N、L-L、阻抗、功率、直流三种输入视图，可以通过下方的输入方式进行切换，具体视图将在下面进行详细介绍。要进行试验时，首先设置好要输出的初始参数，然后点击工具条上的 按钮，测试仪将开始按照初始设置的参数进行输出。当开始输出后，我们可以通过三种方式来改变测试仪的输出。 第一种：直接变化某一输出参数 若改变任意参数并按回车或切换到其它输入框后，这些参数的改变将直接导致输出的改变。 第二种：按步长变化 用户也可以选中每个变化参数后面的步长选项，并设定每个变量的变化步长(步长可正可负)，然后每点击一次增加/减少按钮则根据步长改变所有的输出一次。 第三种：使用保持按钮 按下保持按钮，此时可以在模拟量输入区中设置好所有的参数，在此过程中所有的改变将不会像第一种方式那样直接应用到输出，只有当设置完成后，再次按下此按钮，测试 仪才会按照设置好的所有参数进行输出。 B．输入视图介绍 L-N 输入视图：可以用交流相电压、相电流方式来设置模拟量的输出参数，也是最普遍的方式；
图1－1 说明：触摸屏微机继电保护测试仪当故障类型设置为“任意”类型后，为了提高用户操作的方便程度，增加了一些右键 菜单功能： 触摸屏微机继电保护测试仪当鼠标箭头放入幅值输入框中点击右键时，会弹出此菜单，其中：清零：表示将所有电压幅值或电流幅值输入框中的值设置为零同幅值：表示将所有电压幅值或电流幅值按照此输入框中的数值进行设置。在相位输入框中点击鼠标右键时，弹出此菜单。其中：同相：表示所有相位值按照此输入框中的值设置为相同相位。正序：表示电压或电流输入框中的值以此输入框中的值为依据进行正序设置。负序：表示电压或电流输入框中的值以此输入框中的值为依据行负序设置。 在频率输入框中点击鼠标右键时，弹出此菜单。其中：同频：表示将所有的电压或电流的频率都按照此输
微机保护测试技术 微机保护测试装置较之传统试验装置无论在准确性上还是工作效率上都有了极大的进步，而采用何种测试方式、测试模式、电气量变化方式以及试验参数的设定、试验接线、报告处理等测试技术问题．对于微机型继电保护测试装置能否有效地应用于实际调试工作又起着决定性的作用．也直接影响到继电保护的测试水平。 一、继电保护测试中存在的问题 (1)各种微机保护装置发展较快，微机保护以其特有的“智能”，能更准确地捕捉电力系统故障．实现各种复杂的保护功能。对于微机保护的试验，要求测试装置能较真实地模拟系统故障。 (2)各种新型号、新原理的保护不断涌现，而其测试规程出台滞后或尚未推出，使现场装置测试难以有章可循。 (3)微机型继电保护测试装置应能对被测试的继电器或各类保护设置人工测试或自动测试两种测试方式。人工测试是对被测试保护的某些动作特性或动作区由人工控制做局部的、单一的特定测试方式。自动测试是指按照编制的测试计划，连续自动完成保护装置的各种特性和整定值的测试方式。 (4)设备资料和图纸不齐全，特别是进口保护设备。继电保护人员未能在验收测试前熟悉设备和设计．未能制订完善的验收测试方案，或者过分相信微机保护可靠性，以致采用抽检或部分测试等验收测试方法，或采用所谓的“交钥匙”接收模式，这使新安装设备得不到全面测试．遗留大量缺陷成为运行隐患。 (5)微机保护的定期检验缺乏重点或重点错位．有时甚至以微机保护核心装置的测试等同于微机成套保护装置的测试。 (6)测试结果报告管理不科学。为了对试验结果进行管理，试验报告的编制必须符合一定的格式，而目前微机测试装置产生的试验报告格式固定，不能灵活定义
智能继电保护测试仪 一、产品概述： 常规继电器和继电保护装置由于结构简单、动作可靠明了、抗电磁干扰性能强，即使在当今微机保护盛行的情况下，仍然有它存在的空间。所以对常规继电器保护装置的测试，使用更简洁的测试仪器很有必要。华胜公司FS20JB型、FS-702型、FS1000型继电保护测试仪正是满足现场需求研制的产品。 华胜公司开发的FS系列(FS20JB型、FS-702型、FS1000型)微机继电保护测试仪具有体积小、操作简单、信号稳定、测试精度高等特点，非常适合现场使用。产品符合电力行业标准DL/T624-2010《继电保护微机型试验装置技术条件》要求。 二、过流保护调试要点 根据所保护的对象不同，现场常采用一段、二段或三段过流保护，下面以三段式过流保护为例，简要叙述现场调试中应把握的几个要点,以抛砖引玉。 校验过流保护一般选择“交流试验”模块进行测试。 1、如果保护不具方向性，则只需给保护加入故障电流，如果有方向性，电压源也应接入保护。点击界面上“短路计算”按钮进行相应短路计算，并注意选择故障的方向。 2、单独给保护输入故障电流时，若三相同时输入，请将测试仪IA、IB、IC三相电流设为正序相位，即0o、-120o、120o。 3、采用自动试验方式搜索保护定值时，若拟动作的那段保护的整定动作时间为tms，则应将（t+200）ms及以上的数值填入界面中的“间隔时间”框内，以保证测试值的准确性。 4、一般采用“全自动”或“半自动”方式，通过“递增”或“递减”变量来测试保护的动作值，而采用“手动”方式测试保护的动作时间。 5、由于无论是继电器还是微机保护，在临界动作附近，其故障量与动作时间总是存在一定的“反时间特性”，即故障量越大（距离保护是越小），保护的动作时间就越小。为了使动作时间测试得更准确，在手动方式下，由测试仪输出的故障量（电压、电流幅值）应为整定值的1.2倍以上。若是距离保护，测试仪输出的故障阻抗应为整定值的0.8倍以下。这样，保护才能可靠动作，并且动作时间趋于稳定，更接近保护整定的动作时间。 6、对三段过流保护，最好应先校验动作电流较小的III段动作值，在校验II段时，应退出III段过流保护，在校验I段时，应退出II段和III段过流保护，以防止其它段误动作而干扰试验。
继电保护测试仪通用技术规范
继电保护测试仪采购标准技术规范使用说明 1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。 2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。 3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。《标准技术参数表》中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。 4. 投标人填写“技术参数和性能要求响应表”时，如与招标人要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。 5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。 6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录 1 总则 (1) 1.1 一般规定 (1) 1.2 投标人应提供的资格文件 (1) 1.3 工作范围和进度要求 (1) 1.4 技术资料 (1) 1.5 标准和规范 (1) 1.6 必须提交的技术数据和信息 (2) 2 性能要求 (2) 3 主要技术参数 (2) 4 外观和结构要求 (2) 5 验收及技术培训 (3) 6 技术服务 (3) 附录A 供货业绩 (4) 附录B 仪器配置表 (4)
继电保护综合测试仪 一、产品概述 华胜FS系列FS1000微机继电保护测试仪具有体积小、操作简单、信号稳定、测试精度高等特点，非常适合现场使用。FS1000最多可同时输出6相电压、6相电流，测试差动保护和备用电源自动投入装置非常方便，产品符合电力行业标准DL/T624-2010《继电保护微机型试验装置技术条件》要求。 二、应用范围 适用于各类保护继电器，保护装置和保护系统的测试，可作为电力系统继电保护和安全自动装置通用测试设备用于保护的调试和定检，也特别适用于研究试验单位，以及生产单位作为复杂保护的调试校验设备。 仪器别称：微机保护测试仪，继保测试仪，保护测试仪，继电保护装置，微机继保仪,继电保护测试仪,三相继电保护测试仪
三、FS1000微机继电保护测试仪主要特点和功能 1、标准１２相电压电流输出，并可灵活组合 标准６路电压，６路电流输出，并可任意组合实现常规４路电压３路电流型、６路电压型、６路电流型，等输出模式，既可进行传统的各种试验方式也可方便地进行三相差动试验和备自投试验。 2、高精度波形采样，为国内最高水平 FS1000微机继电保护测试仪主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形质量，提高了测试仪的精度，为国内测试仪中的最高水平。 3、内置高性能工控机，性能稳定 内置高性能工控机，主频300～600MHz、128M内存、12G硬盘，Windows XP操作系统，面板配有高级不锈钢键盘，触摸鼠标、8.4寸TFT真彩液晶显示器。 4、双操作模式，操作简单 FS1000微机继电保护测试仪采用USB2.0接口与电脑相连，无须任何转接线，使用方便。除了单机操作外，装置还可以外接笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。 5、强大功能，方便实用 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报表等。６路电流可方便进行三相差动保护测试，12路输出可用于备自投测试。 6、接点丰富，设置简单 8路接点输入和4对空接点输出。输入接点为空接点或０Ｖ～２５０Ｖ电位接点兼容，可设置防抖动时间 7、完善的自我保护，使用安全 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件故障诊断及热保护输出闭锁等功能。 8、轻小型高集成一体化结构，携带方便 FS1000微机继电保护测试仪采用了大量先进技术及元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
目录 第一章概述1 第二章技术参数2 第三章装置硬件结构3 第四章单机运行软件操作方法5 4.1 工控鼠标使用方法 5 4.2 屏幕显示符号说明 5 4.3 操作说明5 4.3.1 主菜单 5 4.3.2 交流试验 5 4.3.3 直流试验 6 4.3.4 同期及低周试验7 4.3.5 时间测试（断路器多触头动作时间测量）7 4.3.6 整组试验1 8 4.3.7 整组试验2 9 4.3.8 功率及阻抗试验9 4.3.9 差动试验10 4.3.10 差动谐波10 第五章P C机软件操作方法11 5.1硬件、软件设置 11 5.2 软件使用说明11 5.2.1 交流电压、电流试验11 5.2.2 交、直流电压、电流试验12 5.2.3 整组试验1 12 5.2.4 整组试验2 14 5.2.5 距离保护定值试验14 5.2.6 零序保护定值试验15 5.2.7 差动继电器制动特性试验15 5.2.8 微机型差动保护制动特性试验16 5.2.9 谐波叠加试验18 5.2.10 差动谐波特性试验 18 5.2.11 同期试验19 5.2.12 高、低周及频率试验19 5.2.13 状态序列变换测量时间 19 5.2.14 I-t特性曲线测试 20 5.2.15 功率方向继电器及阻抗继电器试验20 5.2.16 断路器多触头动作时间测量 21 5.2.17 阻抗特性试验 21 5.2.18 四方公司系列保护综合测试程序 22 5.2.19 南瑞公司系列保护综合测试程序 23 5.2.20 南瑞公司保护工频变化量距离测试程序23 5.2.21 低压系列保护综合测试程序24 5.2.22 故障再现25 第六章继电保护调试经验点滴及注意事项26第七章单机操作对各型继电器的校验方法27 第八章精度调整，主机软件升级，故障维护，售后服务31
昂立ONLLY 系列微机型继电保护测试仪使用作业指导书文件编号：FW-QM**-xx 密级：部门内部公开生效日期:2017年11月29日版本：A 0 编制审核批准 一．目的 通过对昂立ONLLY 系列微机型继电保护测试仪器的使用介绍，让调试人员能够正确安全地操作该仪器，预防安全事故的发生。 二．装置介绍 ONLLY 系列计算机自动化测试调试（继电保护）系统可以独立完成继电保护、励磁、计量、故障录波等专业领域内的装置和元器件测试调试，广泛适用于电力、铁路、石化、冶金、矿山、军事、航空等行业的科研、生产和电气试验现场。 三．装置及辅助工具 昂立ONLLY 昂系列微机型继电保护测试仪一台 专用测试导线若干 220V 交流电源或者220V 直流电源 四．操作流程 1.接线 如图一所示的昂立ONLLY 系列微机型继电保护测试仪外观。 1）Voltage Output 电压输出 一般地，Ua、Ub、Uc 分别对应A、B、C 三相电压，第4路电压Ux 的输出方式由软件设定，N 为电压接地端子； 2）Current Output 电流输出 一般地，Ia、Ib、Ic 分别对应A、B、C 三相电流，N 为电流接地端子； 图一昂立ONLLY 系列微机型继电保护测试仪外观 作业要点：1）将电压电流的测试线对端连接到需要投入电压电流的设备。 2）保证各条测试线对应正确。
昂立ONLLY 系列微机型继电保护测试仪使用作业指导书文件编号：FW-QM**-xx 密级：部门内部公开生效日期:2017年11月29日版本：A 0 编制审核批准 三相接线如图二所示。 图二三相电压电流投入接线 2.接通电源 给装置接通220V 交流电源。 作业要点上电前确认: 1)测试仪可靠接地（接地线端孔位于电源插座旁）； 2)绝对禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔！ 3)工作电源误接380VAC 将长期音响告警； 注意直流220V 和交流220V 不是同一个端口输入，而且只能选择一种电源供电。 3.启动装置 开启电源开关，启动测试仪，此时液晶屏显示，如图三所示。
