微机继电保护测试仪怎么使用微机继电保护测试仪怎么使用呢？微机继电保护测试仪主要用来进行高压电器设备的试验工作，具有测试速度快，精度高，方便灵活等特点，但是由于是高精度仪器，因此使用也不是特别方便，本文就以YTC1000微机继电保护测试仪为例，来给大家简单讲解微机继电保护测试仪怎么使用。
一、设置开入量和开出量试验步骤2：在界面左部选择当前通道输出的谐波类型直流：幅值（可“+”可“-”）。
基波：50.0Hz，幅值、相角。
2次谐波：100.0Hz，幅值、相角。
3次谐波：150.0Hz，幅值、相角。
4次谐波：200.0Hz，幅值、相角。
5次谐波：250.0Hz，幅值、相角。
6次谐波：300.0Hz，幅值、相角。
7次谐波：350.0Hz，幅值、相角。
8次谐波：400.0Hz，幅值、相角。
9次谐波：450.0Hz，幅值、相角。
10次谐波：500.0Hz，幅值、相角。
11次谐波：550.0Hz，幅值、相角。
12次谐波：600.0Hz，幅值、相角。
13次谐波：650.0Hz，幅值、相角。
14次谐波：700.0Hz，幅值、相角。
15次谐波：750.0Hz，幅值、相角。
16次谐波：800.0Hz，幅值、相角。
17次谐波：850.0Hz，幅值、相角。
18次谐波：900.0Hz，幅值、相角。
19次谐波：950.0Hz，幅值、相角。
20次谐波：1000.0Hz，幅值、相角。
各电压、电流的各次谐波幅值在界面上以“伏特”或“安培”为单位显示其值，测试仪输出的值为界面上实际显示的电压电流大小。
变量的变化步长应根据测试的要求选择合适的大小，一般地，步长越小，测试精度越高。
试验步骤3：设置谐波计算方式在“参数设置”属性页中可以选择谐波计算的方式。
幅值计算：各电压、电流的各次谐波在界面上以“伏特”或“安培”为单位显示其值，测试仪输出的值为界面上实际显示的电压电流大小。
基波百分比计算：各电压、电流的各次谐波在界面上的“输出幅值”和“幅值步长”等于该相谐波值相对于该相基波值的百分数。
微机继电保护测试仪开机步骤微机继电保护测试仪常见问题解决方法微机继电保护测试仪使用方法中步，咱们必需要知道并谙习的步骤是什么？开机步骤，对，这是微机继电保护测试仪使用的步，也是很紧要的一步。

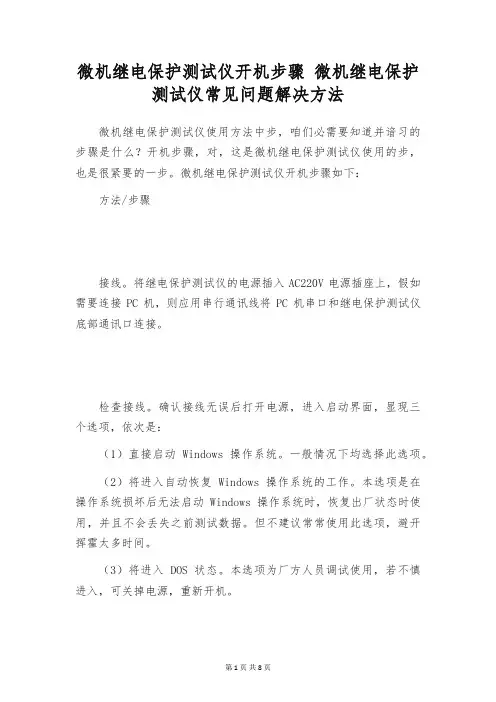

微机继电保护测试仪开机步骤如下：方法/步骤接线。
将继电保护测试仪的电源插入AC220V电源插座上，假如需要连接PC机，则应用串行通讯线将PC机串口和继电保护测试仪底部通讯口连接。
检查接线。
确认接线无误后打开电源，进入启动界面，显现三个选项，依次是：（1）直接启动 Windows操作系统。
一般情况下均选择此选项。
（2）将进入自动恢复 Windows操作系统的工作。
本选项是在操作系统损坏后无法启动Windows操作系统时，恢复出厂状态时使用，并且不会丢失之前测试数据。
但不建议常常使用此选项，避开挥霍太多时间。
（3）将进入 DOS状态。
本选项为厂方人员调试使用，若不慎进入，可关掉电源，重新开机。
微机继电保护测试仪是指当电力系统发生故障或异常工况时，在最短的时间和最小的范围内，将故障解除。
今日就来针对性的给大家讲解一下微机继电保护测试仪故障时的紧要特征：一、电力系统发生故障时工频电气量变化的紧要特征：（1）电流与电压之间的相位角更改。
正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°，三相短路时，电流与电压之间的相位角是由线路的阻抗角决议的，一般为60°～85°，而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°～85°）。
（2）电压降低。
当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。
（3）测量阻抗发生变化。
测量阻抗即测量点（保护安装处）电压与电流之比值。
正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗变化为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。
二、微机继电保护测试仪在电力故障时的任务：1、当被保护的电力系统元件发生故障时，应当由该元件的微机继电保护测试仪快速精准地给离故障元件近来的断路器发出跳闸命令，使故障元件适时从电力系统停止开，以最大限度地削减对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并充分电力系统的某些特定要求。
目录第一部分 (5继保使用说明 (5第一章装置特点与技术参数 (6 第二章装置硬件结构 (8第三章使用前请阅读 (10第二部分 (12继保软件操作说明 (12第四章软件操作方法简介 (13 第五章交流试验 (16第六章直流试验 (24第七章状态系列Ⅰ和Ⅱ (26第八章谐波叠加试验 (30第九章频率及高低周试验 (33 第十章功率方向及阻抗试验 (37 第十一章同期试验 (41第十二章整组试验Ⅰ和Ⅱ (46 第十三章距离和零序保护 (51 第十四章线路保护 (56第十五章阻抗特性 (62第十六章差动保护 (65第十七章差动定值 (73第十八章差动谐波 (79第十九章6-35KV微机线路保护综合测试 (82第二十章故障再现 (87附录1:线路保护试验接线方法示例 (88附录2:差动保护试验接线方法示例 (91附录3:各种继电器的试验方法 (93附录4:继电保护调试经验参考 (97继电保护试验项目索引本索引旨在引导试验人员:各种继保装置的试验可以通过―继保‖系列软件的哪些模块完成。
继电器试验:继电保护类型测试项目建议试验的模块备注信号继电器相应的测试项目直流试验交直流试验若是要求交、直流混合输入的中间继电器,请在―交直流试验‖模块中测试额定电流太小的信号继电器,可用测试仪的电压回路输出测试时间继电器中间继电器重合闸继电器其它直流电压、电流继电器电流继电器相应的测试项目交流试验可在―交流试验‖专门的序分量模块中测试序分量继电器也可在―I-t特性‖模块中测试反时限继电器过(欠电压继电器序分量继电器同步检查(或相位比较继电器反时限电流继电器差动继电器直流助磁特性差动继电器、差动谐波、交直流试验、谐波试验试验时请参考说明书中的―附录5‖正确接线谐波制动特性比例制动特性差动继电器、交流试验功率(方向继电器相应的测试项目功率方向及阻抗、交流试验测试功率(方向继电器前,应预先确定接线类型,和保护大致的动作边界阻抗继电器同期继电器相应的测试项目同期试验、交流试验―同期试验‖模块固定由测试仪的UA、UC分别作为系统侧和待并侧电压输出频率继电器相应的测试项目频率及高低周单机试验选择―自动变频‖方式时,能测试频率滑差定值微机保护试验:继电保护类型测试项目建议试验的模块备注线路保护多段过流相应的测试项目交流试验只要方法得当,用―交流试验‖模块能进行大部分继电器和微机保护的试验,应重点学习该模块过(欠电压序分量电压电流频率装置功率方向保护重合闸及转换性故障相应的测试项目整组试验、线路保护、状态系列、6-35KV线路保护综合测试要求测试检同期和检无压,用Ux作为待并侧电压输出,1200测试仪是用Ua代替Ux进行试验距离和零序距离和零序定值校验距离和零序、线路保护、整组试验、交流试验―距离和零序‖和―线路保护‖均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值阻抗特性阻抗特性工频变化量距离定值校验距离和零序、线路保护应设置故障电流足够大,比如10~15A(当为5A制CT时复合电压闭锁(方向过流过流、低压、负序电压、灵敏角等交流试验、6-35KV线路保护综合测试有的保护的―低电压‖和―负序电压‖由不同的端子输入,试验时需更换接线低周、低压减载装置相应的测试项目频率及高低周、6-35KV线路保护综合测试若其它条件都满足,装置却不能动作,请确认装置是否还需要同时输入电流和开关接点发变组保护差动保护比例制动特性差动保护、差动定值、交流试验发电机差动保护,用―差动保护‖进行试验时,可看作接线类型为Y/Y,高、低压侧平衡系数均为1的变压器保护―差动保护‖注重曲线特性搜索,而―差动定值‖模块注重差动定值测试,二者结合,能全面测试差动保护谐波制动特性差动保护、差动定值、谐波试验失磁保护相应的测试项目交流试验试验时应注意输出的电压电流的夹角励磁保护复合电压闭锁(方向过流(后备相应的测试项目请参见上文―线路保护‖部分请参见上文―线路保护‖部分其它保护自动准同期装置相应的测试项目同期试验做自动调整试验时,测试各开入量必须按说明书要求接线母线差动保护相应的测试项目交流试验请参见附录6中―南瑞部分保护‖有关BP-2B和RCS-915的说明光纤线路差动保护试验前先确定装置是否形成―自环‖,若是,则保护的动作值应等于其整定值的一半第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆电压电流输出灵活组合输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

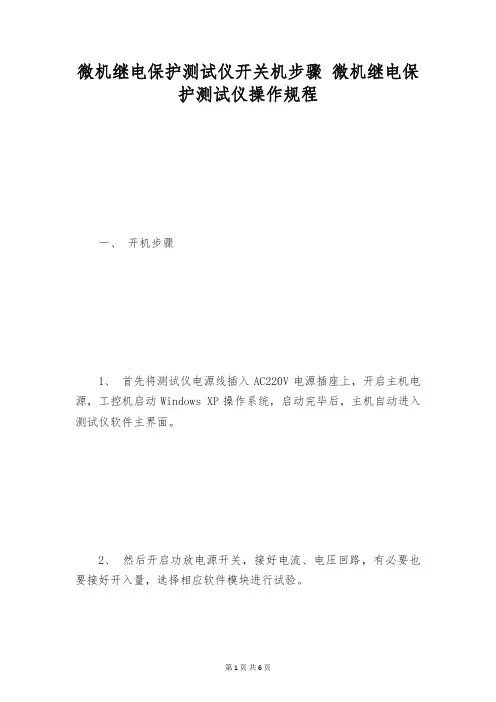

微机继电保护测试仪开关机步骤微机继电保护测试仪操作规程一、开机步骤1、首先将测试仪电源线插入AC220V电源插座上，开启主机电源，工控机启动Windows XP操作系统，启动完毕后，主机自动进入测试仪软件主界面。
2、然后开启功放电源开关，接好电流、电压回路，有必要也要接好开入量，选择相应软件模块进行试验。
注意事项：①当连接电流回路时，可能会显现打火现象，这是正常的，不必挂念。
电流回路有20V左右的直流电压。
当回路短接后，此电压自动消失。
假如想不显现打火现象，可关闭功放电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避开显现打火现象。
②检查接线是否正确。
当电流开路指示灯亮起红灯时，说明该相电流回路接线有误；当电压短路指示灯亮起红灯时，说明该相电压回路接线有误。
电压短路指示灯是不能自行恢复正常的。
当电压回路排出故障后，应关闭功放电源，短时间停止20秒后再开启功放电源，这时，电压短路灯没有亮起红灯，则说明接线正确。
二、关机步骤1、首先关闭功放电源开关。
2、然后关闭测试软件菜单。
在栏里点击，当Windows操作系统提示后，再关闭主机电源，并拨下相关测试连接线，zui后将仪器装入包装箱。
微机继电保护测试仪的用途微机继电保护测试仪已广泛运用于线路保护，主变差动保护，励磁掌控等各个领域，变电站综合自动化已成为主流。
微机继电保护测试仪的用途分析：1、微机继电保护测试仪有电机失磁失步、反激磁、逆功率及同期等各种保护的测试。
2、微机继电保护测试仪能任意叠加各次谐波，叠加初始角及含量在线可控。
3、可以专用低周单元,可便利测试微机低周低压减载保护。
4、微机继电保护测试仪可分相输出不同频率交流量、交直流两用；整组距离、零序、过流保护自动测试5、二次调度中全部单个元件的测试（电流、电压、时间、差动、平衡、负序、距离、功率方向、反时限、频率、同期、重合闸等继电器）。
6、可以各种保护时间特性的自动扫描。
功率及阻抗保护特性曲线的扫描。
微机继电保护测试仪硬件操作方法
微机继电保护测试仪操作板块可分为硬件操作和软件操作，两个板块操作内容不一样，操作方法也不一样。

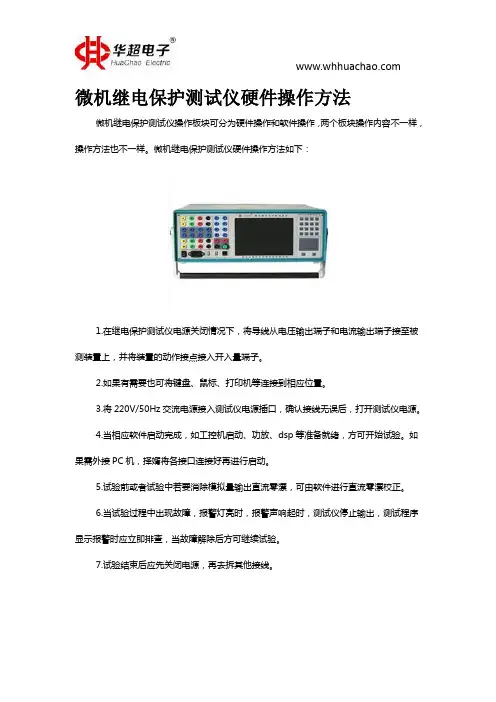

微机继电保护测试仪硬件操作方法如下：
1.在继电保护测试仪电源关闭情况下，将导线从电压输出端子和电流输出端子接至被测装置上，并将装置的动作接点接入开入量端子。
2.如果有需要也可将键盘、鼠标、打印机等连接到相应位置。
3.将220V/50Hz交流电源接入测试仪电源插口，确认接线无误后，打开测试仪电源。
4.当相应软件启动完成，如工控机启动、功放、dsp等准备就绪，方可开始试验。
如果需外接PC机，择婿将各接口连接好再进行启动。
5.试验前或者试验中若要消除模拟量输出直流零漂，可由软件进行直流零漂校正。
6.当试验过程中出现故障，报警灯亮时，报警声响起时，测试仪停止输出，测试程序显示报警时应立即排查，当故障解除后方可继续试验。
7.试验结束后应先关闭电源，再去拆其他接线。
YTC-1000微机继电保护测试仪用户操作手册目录第一章继电保护测试仪说明 (3)1.1主要技术特点 (3)1.2主要技术指标 (4)1.3面板说明 (7)1.4硬件结构 (8)1.5仪器的操作使用 (9)1.6注意事项 (11)第二章继电保护测试仪使用方法 (13)2.1递变试验×7 (13)2.2递变试验×12 (18)2.3状态序列 (22)2.4谐波试验 (25)2.5整组试验 (30)2.6差动保护试验 (35)2.7频率试验 (41)2.8同期试验 (44)2.9电流－时间特性试验 (47)2.10电压－时间特性试验 (50)2.11故障再现 (53)2.12距离保护试验 (62)2.13零序保护试验 (67)2.14阻抗特性试验 (71)附录1：试验方法 (76)附录2：差动保护知识 (85)附录3：配置清单 (89)附录4：售后服务 (90)前言YTC1000微机继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
它采用可单机独立运行，亦可联接其它电脑运行的先进结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC 模块、新型模块式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。
既可以单机独立操作，也可以连接笔记本电脑操作。
操作功能强大，体积小，精度高。
既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。
是继保工作者得心应手的好工具。
第一章继电保护测试仪说明1.1 主要技术特点微机型继电保护测试仪其主要特点表现为：●经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；●高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；●配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；●配备有外接USB接口，可以方便地进行数据存取和软件维护；●无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；●采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。
如何正确操作微机继电保护测试仪微机继电保护测试仪如何操作微机继电保护测试仪是继电保护通用测试装置，紧要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和讨论，可实现电压电流幅值，相位频微机继电保护测试仪是继电保护通用测试装置，紧要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和讨论，可实现电压电流幅值，相位频率的快捷掌控，并具备各种继电器和保护的专用测试模块。
是电力基层单位保护装置投运前调试和定期检验的必备工具。
为了更好的使用微机继电保护测试仪，在使用前，我们确定要把握如何正确操作它。
第一、关闭测试仪电源开关。
将测试导线分别从面板上的电压输出插孔和电流输出插孔接至被测试屏或保护装置上。
将保护动作接点用测试导线引至测试仪开入端子（面板左上部N1～N5）。
如用外接PC机掌控，需用打印电缆把PC机并口和仪器背板上的PC机接口连接，并把旁边的选择开关置“外”位置。
第二、确认接线正确无误后，连接测试仪电源线（AC220V）、PS2鼠标（或键盘），需在线打印试验结果可连接打印机至仪器背板并口，合上测试仪交流电源开关。
面板电源指示灯发绿光（如用外接PC机掌控，开启PC机），测试仪自动进入主菜单。
第三、按下面板上的功放电源开关。
第四、选择相应功能应用程序，自动打开软件功放开关，电源指示灯发红光，操作程序，开始试验。
第五、试验完毕后，存储、打印结果，退出应用程序，先关测试仪功放开关、交流开关，然后拆除测试线、电源线、打印电缆。
第六、用通讯线通过并口与其它PC机连接，两边运行随机通迅程序，可把试验结果上传，也可用U盘把试验结果传至PC机,再在PC机上或U盘上运行随机打印系统程序，可在WindowsExcel下处理试验报表。
依照以上步骤来操作微机继电保护测试仪，就能帮忙我们得到精准的测量数据，让我们的检验工作更加便利。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
《三相微机继电保护测试仪操作规程》一、前言在电力系统中，继电保护测试是非常重要的环节，它涉及到电力设备的安全运行和电网的稳定运行。
三相微机继电保护测试仪作为测试继电保护装置的专用设备，能够有效地提高测试的精度和效率。
本文将从三相微机继电保护测试仪的操作规程出发，深入探讨其操作流程和注意事项，帮助读者更好地理解和掌握三相微机继电保护测试仪的使用方法。
二、三相微机继电保护测试仪操作流程1. 准备工作在进行三相微机继电保护测试仪操作前，首先需要做好准备工作。
包括确认测试仪的电源和接线是否正常，检查测试仪的相关参数设置是否正确，以及准备好需要测试的继电保护装置的相关资料和参数。
在进行准备工作时，需要注意检查测试仪的工作环境是否符合要求，以确保测试的准确性和安全性。
2. 连接测试仪接下来是连接测试仪的步骤，将测试仪与待测试的继电保护装置进行连接。
在连接过程中，需要根据测试仪的接线图和被测设备的接线图进行对照，确保连接准确无误。
还需要注意接线的牢固性和安全性，避免因接线松动或接触不良导致测试数据不准确或设备损坏的情况发生。
3. 设置参数连接完成后，需要根据被测设备的类型和测试要求，在测试仪上进行相关参数的设置。
包括测试的电压、电流、频率等参数的设定，以及测试的操作模式和触发条件的设置。
在设置参数时，需要根据实际情况进行调整，并确保参数的正确性和合理性。
4. 进行测试一切准备就绪后，即可开始进行测试。
根据测试仪的操作手册和相关规程，按照要求进行测试操作。
在测试过程中，需要密切关注被测设备的工作状态和测试仪显示的数据，并随时注意监控设备和环境的安全情况。
在测试操作过程中，需要按照规程进行，严格执行各项操作步骤，确保测试的准确性和安全性。
5. 处理测试结果测试完成后，需要对测试结果进行处理。
包括对测试数据的分析和比对、对测试仪的状态和性能进行评估、以及对测试过程中出现的问题和异常进行记录和分析。
在处理测试结果时，需要充分发挥自己的分析和判断能力，及时发现问题并采取相应的措施，以保证测试的准确性和可靠性。
继保测试仪使用方法，华天电力是微机继电保护测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找微机继电保护测试仪，就选华天电力。
华天电力生产的继保测试仪主机采用高速高性能嵌入式微机系统配备CPLD，响应速度快，传输频带宽，对基波可产生每周波500点的高密度拟合正弦波，输出波形光滑，无谐波分量。
由于输出点数多，且通过精确的滤波电路，波形的失真度极小，在谐波输出时，即使对9次谐波、450Hz也可以达到每周波55点的高密度。
继保测试仪使用方法步骤一：继电保护测试仪接入220V交流电源，接地线插孔可靠接地，测试仪器主机禁止接到380V三相交流电源或直流电源上。
试验之前，接地线插孔必须可靠接地，否则有可能损坏装置。
步骤二：按下继电保护测试仪船形电源开关，启动继电保护测试仪，选择“我接受”“确定”，等待继保仪系统完全启动。
步骤三：根据不同试验内容，连接电压、电流、开入开接线方式。
步骤四：根据不同试验内容要求，做相关试验电压回路不能短路或过载，电流回路的负载应根据技术参数中所给定的阻抗值，以免过载影响试验结果。
当电压源出现过载或短路时，测试仪自动切断功放电源并中断试验，同时发出过载告警信号。
电压源每相最大负载电流为0.65A。
如果大电流输出时间过长，功放温度过高时，测试仪将自动关闭功放电源，并给出告警音，此时应停止试验，直至功放冷却后方可继续试验。
输入开入量电位有方向性，一般情况 下最好使用空节点。
开入量输入端子上的A、B、C负端相通，并与电压、电流输出端子中的公共端“N”以及地线（如面板、机箱）均不相通，它是悬浮地。
开入端子对于空接点和电位（10-250V）兼容。
但对带电接点的输入具有方向性。
如图所示，A、B、C、H接高电位（+），负端接带电接点的低电位（-），计算机才能检测到接点状态的翻转。
若反接，所检测到的将始终是闭合状态。
如果试验过程中出现紧急问题，迅速退出功放按钮，然后关闭主机电源。
微机继电保护测试仪使用方法
第1节触摸屏微机继电保护测试仪手动试验
1.1模块介绍
手动试验模块是继电保护测试仪的最基本的试验模块，它适用于各种试验，可由用户自由添加各模拟量的数值，纯手动操作，直观、方便、自由度大，是新用户的入门模块，也是检查采样的好工具。
1.2原理介绍
在此试验模块中用户通过设置每一路模拟量的参数，手工控制模拟量的输出和变化过程达到对被试品进行测试的目的。
1.3试验界面
1.3.1模拟量设置区
A．介绍
包含三种参数L-N、L-L、阻抗、功率、直流三种输入视图，可以通过下方的输入方式进行切换，具体视图将在下面进行详细介绍。
要进行试验时，首先设置好要输出的初始参数，然后点击工具条上的
按钮，测试仪将开始按照初始设置的参数进行输出。
当开始输出后，我们可以通过三种方式来改变测试仪的输出。
第一种：直接变化某一输出参数
若改变任意参数并按回车或切换到其它输入框后，这些参数的改变将直接导致输出的改变。
第二种：按步长变化
用户也可以选中每个变化参数后面的步长选项，并设定每个变量的变化步长(步长可正可负)，然后每点击一次增加/减少按钮则根据步长改变所有的输出一次。
第三种：使用保持按钮
按下保持按钮，此时可以在模拟量输入区中设置好所有的参数，在此过程中所有的改变将不会像第一种方式那样直接应用到输出，只有当设置完成后，再次按下此按钮，测试
仪才会按照设置好的所有参数进行输出。
B．输入视图介绍
L-N 输入视图：可以用交流相电压、相电流方式来设置模拟量的输出参数，也是最普遍的方式；
图1－1
说明：触摸屏微机继电保护测试仪当故障类型设置为“任意”类型后，为了提高用户操作的方便程度，增加了一些右键
菜单功能：
触摸屏微机继电保护测试仪当鼠标箭头放入幅值输入框中点击右键时，会弹出此菜单，其中：清零：表示将所有电压幅值或电流幅值输入框中的值设置为零同幅值：表示将所有电压幅值或电流幅值按照此输入框中的数值进行设置。
在相位输入框中点击鼠标右键时，弹出此菜单。
其中：同相：表示所有相位值按照此输入框中的值设置为相同相位。
正序：表示电压或电流输入框中的值以此输入框中的值为依据进行正序设置。
负序：表示电压或电流输入框中的值以此输入框中的值为依据行负序设置。
在频率输入框中点击鼠标右键时，弹出此菜单。
其中：同频：表示将所有的电压或电流的频率都按照此输
入框中的数值进行设置。
在步长前的选择框内打勾，然后在步长输入框中点击鼠标右键，会弹出此菜单。
其中：同步长：表示将电压或电流通道对应的幅值或相位或频率的变化步长用此输入框中的数值进行设置。
L-L输入视图：可以用交流线电压、线电流方式设置将要输出的模拟量参数；如图1－2 所示：
阻抗输入视图：此输入方式只对三相系统有效，可以用阻抗的输入方式设置模拟量输出参数，如图1－3 所示：
图1－3
界面中的计算公式和计算常数用来确定阻抗的计算方法，可以选择按照恒定电流值或恒
定电压值来计算阻抗。
Z-phi模式和R-X模式分别表示阻抗-角度模式和电阻-电抗模式，选择不同模式时，下面的设定值输入框也将随之变化。
右侧图形是阻抗特性图，其中蓝色小点表示的是当前设定的阻抗值。
对于距离元件，可以在继电器特性页中选择需要的被试元件，设定好定值后，其特性图形，将会显示在阻抗特性图中。
序分量输入视图：此输入方式只对三相系统有效，选择此方式后模拟量设置区的界面将变成以下形式，如图1－4 所示：
图1－4
界面中的V0、V1、V2 分别表示零序电压、正序电压和负序电压；I0、I1、I2 分别表示零序电流、正序电流和负序电流，用户可以设置它们的幅值、正序量相位和步长。
功率输入视图：此输入方式只对三相系统有效，选择此方式后，模拟量设置区的界面将变成以下形式，如图1－5 所示：
图1－5
界面中的SA、SB、SC 分别表示A、B、C 相的视在功率，视在功率由有功和无功组成；设置好功率后，还必须设置电压，软件会自动计算出需要输出的电流的幅值和相位。
直流输入视图：选择此方式后，模拟量设置区的界面将变成以下形式，如图1－6 所示：
图1－6
触摸屏微机继电保护测试仪此界面的设置与L-N 基本相同，只是相位和频率不可设，GH-6406B 测试软件中除了直流/中间继电器试验模块可以做直流试验外，只有手动模块的这个界面可以设置直流量，而且设置更加自由。
C．步长设置
以上所有界面，在变量后面都有对应于该变量的步长输入框，当选中步长输入框前的选择框后表示此变量将按照步长进行变化。
步长值可正可负，当设置为正值时，变量的变化将按照增加/减少按钮的变化方向一致，当设置为负值则变化方向相反。
例如：按下增加按钮时，变量值反而减小。
此方法可以用来模拟电压减小，但同时电流增加的变化情况。
1.3.2设置栏介绍
输入方式下拉菜单，用来切换所需要的输入方式，点击输入方式的下拉菜单，如图1－5 所示：选择对应的输入方式，在模拟量设置区中将显示上面介绍过的对应的输入视图。
故障类型设置
用来设置当前输出的故障类型。
有任意、正常、A-E、B-E、C-E、A-B、B-C、C-E、A-B-E、
B-C-E、C-A-E 及A-B-C 等十二种类型。
其中任意代表任意类型的模拟量输出，在此状态下可以任意改变某一模拟量通道的幅值、相位和频率而没有故障边界限制。
开出量设置
用来设置是否从测试仪输出一个开关量信息给被试品。
其中选中代表该开出量通道输出一个闭合信号，否则输出断开信号。
动作后结束试验选项，设置该选项后，若有开入量输入，则自动结束输出。
自动变化步长选项，设置该选项后，若处于开始试验状态，此时按增加/减少按钮，软件将根据每步时间及变化步数中的设置自动改变选中的步长选项的变量，若按下增加，则变量自动按步长增量变化，反之则递减变化。
每步时间指自动变化时，每步保持的时间。
变化步数指自动变化的总步数。
注：自动变化时，若步长设置过小，并且变化步数过多，此时由于分辨率的因素可能导致最后输出的值存在一定的误差，因此在使用该功能时应综合考虑。
1.3.3触摸屏微机继电保护测试仪输出状态栏
输出状态栏中显示的是当前输出的模拟量的性质，当输出交流时，显示如图1－10 所示：
如果输出的是直流信号，则该图中会显示当前输出：直流量。
如图1－10
1.3.4向量图
用来显示当前模拟量对应的向量图。
此图只对三相系统有效
1.3.5开入量状态图
用来在试验时实时显示当前开入量的变位状态，其中红色代表开入量为断开状态，绿色表示对应开关量为闭合状态。
1.3.6开关量变位信息栏
用来列出开关量的变位情况及从某一步输出开始计时的变位时间。
1.3.7保持/输出按钮
在增加减少按钮上方有一个保存按钮，此按钮的作用是：在试验输出过程中如果需要一次性修改多个模拟量通道的参数时，可以点击此按钮，测试仪将保持先前的所有输出不变，此时用户可以对需要修改的参数进行操作，当所有参数全部修改完成时，点击输出按钮，这时测试仪将同时输出修改后的所有参数。
1.4触摸屏微机继电保护测试仪注意事项
1)试验开始后，在没有结束试验之前不能切换到其他试验模块，只有结束试验后才能切
换到其他模块。
2)增加/减少按钮只对步长前的选择框打勾的通道起作用。
3)鼠标右键菜单中的同幅值、同相位、清零等功能只针对同属性的变量，比如所有的电压或者是所有的电流，不能同时作用在电压和电流两种变量上。
4)开入量状态栏中显示的是开入量的变位时间，不仅仅是开关闭合时间，也包括开关打开的时间，只要开入量的状态发生变化，此栏都会显示其时间。
计时起点从试验开始的刹那或者是通道的输出发生变化的刹那。
第2节触摸屏微机继电保护测试仪触发试验
2.1模块介绍
触发模块适用于对继电器的动作时间测试、备自投和重合闸等测试项目进行试验，并可以按照需要进行各类状态序列的试验。
2.2触摸屏微机继电保护测试仪原理介绍
此模块有两种测试模式：常规模式和自定义模式。
其中：
常规模式：用来进行一般的故障试验，通过该试验可以获得故障时的动作时间。
在此模式下使用固定的故障前-故障-故障后状态序列。
序列中模拟量输出将会按照三个状态进行变化：故障前、故障和故障后。
试验开始后，测试仪先从故障前状态开始输出，经过设定的时间后进入故障状态，在此状态，如果开入量变位符合设定好的开入量条件，将从故障状态切换到到故障后状态，并保持故障后输出状态直到满足设置的输出时间条件，到时间后，切断输出并结束试验。
如果在故障状态不满足设定的开入量条件，则保持故障输出到设定的输出时间后，切断输出并结束试验。
常规模式是专门用来测试继电器的动作时间以及验证继电器在某一定值下的动作状态的。
自定义模式：在此模式下，用户可以根据需要编辑自己的状态序列，用户能够方便的定义多达250 个状态的状态序列流程并进行测试，并提供以时间或开入量为条件的在状态间进行跳转的能力，因此通过该模块可以模拟各种电力系统故障情况以达到对保护装置考察、检测的目的。
在信号序列列表中提供了几个常用的状态序列，其中包括常规触发、单跳单重、双跳双重、三跳三重、故障转换和备自投等，用户既可以使用它们，也可以通过这些流程学习如何编辑新的状态序列。
这些序列中，单跳单重对应的是重合成功试验；双跳双重对应的是永久性故障试验或转换性故障试验；三跳三重对应的是多次重合试验。
