机械精度设计的作业题答案

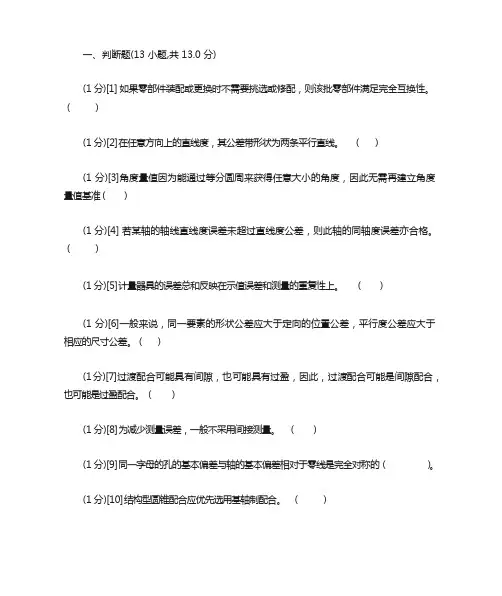

一、判断题(13 小题,共 13.0 分)(1 分)[1] 如果零部件装配或更换时不需要挑选或修配，则该批零部件满足完全互换性。

（）(1 分)[2] 在任意方向上的直线度，其公差带形状为两条平行直线。

（）(1 分)[3] 角度量值因为能通过等分圆周来获得任意大小的角度，因此无需再建立角度量值基准( )(1 分)[4] 若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）(1 分)[5] 计量器具的误差总和反映在示值误差和测量的重复性上。

( )(1 分)[6] 一般来说，同一要素的形状公差应大于定向的位置公差，平行度公差应大于相应的尺寸公差。

（）(1 分)[7] 过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

（）(1 分)[8] 为减少测量误差，一般不采用间接测量。

( )(1 分)[9] 同一字母的孔的基本偏差与轴的基本偏差相对于零线是完全对称的（）。

(1 分)[10] 结构型圆锥配合应优先选用基轴制配合。

（）0 (1 分)[11] 为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( )(1 分)[12] 图样标注中意确定。

（）φ 20+0.021 孔，如果没有标注其圆度公差， 那么它的圆度误差值可任(1 分)[13] 滚筒类零件的尺寸精度要求很低，形状精度要求较高，所以设计时应采用独立原则。

（ ）二、填空题(12 小题,共 24.0 分)(2 分)[1] 齿轮的基节偏差主要是由 ( )和( )引起的。

(2 分)[2] 已知封闭环的极限尺寸和各组成环的基本尺寸，求各组成环的极限偏差的计 算称之为( )。

(2 分)[3] 滚动轴承内圈内径的公差为 10 μm ，与之相配合的轴颈的直径公差为 13 μm ， 若要求的最大过盈 Y max 为-25 μm ，则轴颈直径的下偏差为 () μm 。

(2 分)[4] 量块组合使用时，为减少量块组合的积累误差，应力求使用最少的块数，一般不超过块。

第一章绪论参考答案一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。

（√）2.互换性原则中适用于大批量生产。

（╳）3.为了实现互换性，零件的公差应规定得越小越好。

（╳）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。

（╳）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。

（╳）6.厂外协作件要求不完全互生产。

（╳）7.装配时需要调整的零、部件属于不完全互换。

（√）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。

（╳）9.产品的经济性是由生产成本唯一决定的。

（╳）10.保证互换的基本原则是经济地满足使用要求。

（√）11.直接测量必为绝对测量。

( ×) （绝对、相对测量：是否与标准器具比较）12.为减少测量误差，一般不采用间接测量。

( √)13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( ×)14.使用的量块数越多，组合出的尺寸越准确。

(×)15.0~25mm千分尺的示值范围和测量范围是一样的。

( √)16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。

( ×)17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。

( ×误差＝X－X0)18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( ×)19.选择较大的测量力，有利于提高测量的精确度和灵敏度。

( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √)四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

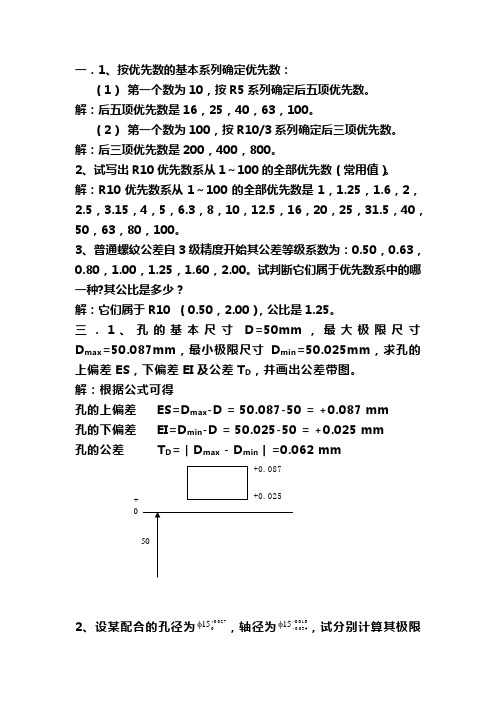

一．1、按优先数的基本系列确定优先数：（1）第一个数为10，按R5系列确定后五项优先数。

解：后五项优先数是16，25，40，63，100。

（2）第一个数为100，按R10/3系列确定后三项优先数。

解：后三项优先数是200，400，800。

2、试写出R10优先数系从1～100的全部优先数（常用值）。

解：R10优先数系从1～100的全部优先数是1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100。

3、普通螺纹公差自3级精度开始其公差等级系数为：0.50，0.63，0.80，1.00，1.25，1.60，2.00。

试判断它们属于优先数系中的哪一种?其公比是多少？解：它们属于R10 （0.50，2.00），公比是1.25。

三．1、孔的基本尺寸D=50mm，最大极限尺寸D max=50.087mm，最小极限尺寸D min=50.025mm，求孔的上偏差ES，下偏差EI 及公差T D，并画出公差带图。

解：根据公式可得孔的上偏差ES=D max-D = 50.087-50 = +0.087 mm孔的下偏差EI=D min-D = 50.025-50 = +0.025 mm孔的公差T D=︱D max - D min︱=0.062 mm+ 0 -+0.087+0.025 502、设某配合的孔径为027.0015+φ，轴径为016.0034.015--φ，试分别计算其极限尺寸、极限偏差、尺寸公差、极限间隙(或过盈)、平均间隙(或过盈)和配合公差，并画出尺寸公差带图与配合公差带图。

解：(1)极限尺寸：孔：D max =φ15.027 D min =φ15轴: d max =φ14.984 d min =φ14.966 (2)极限偏差：孔：ES=+0.027 EI=0 轴：es= -0.016 ei= -0.034 (3)尺寸公差：孔：T D =|ES-EI|= |（+0.027）-0|=0.027 轴：T d = |es-ei|=|（-0.016）－（-0.034）|=0.018 (4)极限间隙：X max = ES －ei=（+0.027）－（-0.034）=+0.061 X min = EI －es=0－（-0.016）=+0.016平均间隙()0385.021min max +=+=X X X av(5)配合公差：T f = T D + T d =0.027+0.018=0.045 (6)尺寸公差带和配合公差带图，如图所示。

机械精度设计基础习题答案【篇一：机械精度试题(答案版)】工误差控制在给定的范围内。

( √ )8、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

( √ )13、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

( √ )14、一般来说，需要严格保证配合性质时，应采用包容要求。

( √ )18.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ )19.若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。

它是符合要求的。

( √ )27.选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

( √ )29.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ )31.汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

( √ ) 36.若被测要素相对于基准的方向和位置关系以理论正确尺寸标注，则其公差带的方向和位置是固定的。

( √ ) 37.量块按“级”使用时，应以其标称值作为工作尺寸，该尺寸包含了量块的制造误差1、?30g6与?30g7两者的区别在于（ c）c．上偏差相同，而下偏差不同2、一般配合尺寸的公差等级范围为（ c） c．it5～it133、当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（ c） c．过渡配合4、形位公差带的形状决定于（ d） d．被测要素的理想形状、形位公差特征项目和标注形式b．圆形或圆柱形6、下列四组配合中配合性质与?40h7/k6相同的一组是（ c ）Ｃ、?40k7/h67、用功能量规控制形状误差大小的方法适用于（ b ）b、生产现场8、下列四个形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是（ b ）b、圆柱度9、用立式光学比较仪测量?25m6轴的方法属于（ b ） b、相对测量10、利用同一种加工方法，加工?50h6孔和?100h7孔，应理解为（ a ）Ａ、前者加工困难11、下列说法不正确的有（ c ） c、用于高速传动的齿轮，一般要求载荷分布均匀；12、测量与被测几何量有一定函数关系的几何量，然后通过函数关系式运算，获得该被测几何量的量值的方法，称为( d ) d、间接测量法13、某阶梯轴上的实际被测轴线各点距基准轴线的距离最近为2 ?m，最远为4 ?m，则同轴度误差值为( c ) Ｃ、?8?m14、一般来说，下列哪一个表面粗糙度要求最高。

( √ )1、为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

( × )2、公差是零件尺寸允许的最大偏差。

( × )3、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

( √ )4、Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

( × )5、有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

( × )6、若某平面的平面度误差值为0.06mm ，则该平面对基准的平行度误差一定小于0.06mm 。

( × )7、选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

( √ )8、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

( × )9、过渡配合可能有间隙，也可能有过盈，因此过渡配合可以算间隙配合，也可以算过盈配合。

( × )10、基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

( × )11、选择较大的测量力，有利于提高测量的精确度和灵敏度。

( √ )12、误差值越小则测量精度越高，误差值越大则测量精度越低。

( √ )13、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

( √ )14、一般来说，需要严格保证配合性质时，应采用包容要求。

( × )15、形位公差带都是按几何概念定义的，与测量方法无关。

( √ )16、若被测要素相对于基准方向和位置关系以理论正确尺寸标注则其公差带方向和位置是固定的. ( √ )17、零件尺寸误差同位置误差采用独立原则时，位置误差应作为组成环列入尺寸链。

( √ )18.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ )19.若某平面对基准的垂直度误差为0.05mm ，则该平面的平面度误差一定小于等于0.05mm.。

( × )20.只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。

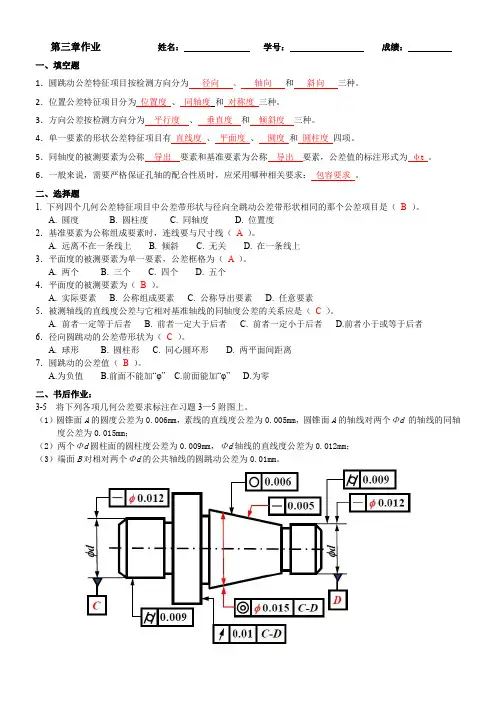

第三章作业姓名：学号：成绩：一、填空题1．圆跳动公差特征项目按检测方向分为径向、轴向和斜向三种。

2．位置公差特征项目分为位置度、同轴度和对称度三种。

3．方向公差按检测方向分为平行度、垂直度和倾斜度三种。

4．单一要素的形状公差特征项目有直线度、平面度、圆度和圆柱度四项。

5．同轴度的被测要素为公称导出要素和基准要素为公称导出要素，公差值的标注形式为φt 。

6．一般来说，需要严格保证孔轴的配合性质时，应采用哪种相关要求：包容要求。

二、选择题1. 下列四个几何公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是（B）。

A. 圆度B. 圆柱度C. 同轴度D. 位置度2．基准要素为公称组成要素时，连线要与尺寸线（A）。

A. 远离不在一条线上B. 倾斜C. 无关D. 在一条线上3．平面度的被测要素为单一要素，公差框格为（A）。

A. 两个B. 三个C. 四个D. 五个4．平面度的被测要素为（B）。

A. 实际要素B. 公称组成要素C. 公称导出要素D. 任意要素5．被测轴线的直线度公差与它相对基准轴线的同轴度公差的关系应是（C）。

A. 前者一定等于后者B. 前者一定大于后者C. 前者一定小于后者D.前者小于或等于后者6．径向圆跳动的公差带形状为（C）。

A. 球形B. 圆柱形C. 同心圆环形D. 两平面间距离7．圆跳动的公差值（B）。

A.为负值B.前面不能加“φ”C.前面能加“φ”D.为零二、书后作业：3-5 将下列各项几何公差要求标注在习题3—5附图上。

（1）圆锥面A的圆度公差为0.006mm，素线的直线度公差为0.005mm，圆锥面A的轴线对两个Φd的轴线的同轴度公差为0.015mm；（2）两个Φd圆柱面的圆柱度公差为0.009mm，Φd轴线的直线度公差为0.012mm；（3）端面B对相对两个Φd的公共轴线的圆跳动公差为0.01mm。

3-8 试改正图中所示的图样上几何公差的标注错误（几何公差特征项目不允许改变）。

机械加工精度参考答案一、判断题（正确的在题后括号内划“√”，错误的划“×”。

）1．精密丝杠可采用冷校直方法克服其弯曲变形。

(×)2．误差复映是由于工艺系统受力变形所引起的。

(√)3．误差复映指的是机床的几何误差反映到被加工工件上的现象。

(×)4．减小误差复映的有效方法是提高工艺系统的刚度。

(√)5．加工原理误差是由于机床几何误差所引起的。

(×)6．由于刀具磨损所引起的加工误差属于随机误差。

(×)7．机械加工中允许有原理误差。

(√)8．在加工一批工件时，若多次调整机床，其调整误差仍为随机性误差。

(√)9．在加工一批工件时因机床磨损速度很慢，机床制造误差在一定时间内可视为常值，所以其调整误差为常值系统性误差。

(√)10．复映误差属于变值系统性误差。

(×)11．定位误差属于常值系统性误差。

(×)12．刀具和机床磨损造成的误差属于随机性误差。

(×)13．工件受热变形造成的误差属于随机性误差。

(×)二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的标号填在题干的括号内。

）1．工件在车床三爪卡盘上一次装夹车削外圆及端面，加工后检验发现端面与外圆不垂直，其可能原因是（Ｃ）。

A．车床主轴径向跳动B．车床主轴回转轴线与纵导轨不平行C．车床横导轨与主轴回转轴线不垂直D．三爪卡盘装夹面与车削主轴回转轴线不同轴2．薄壁套筒零件安装在车床三爪卡盘上，以外圆定位车内孔，加工后发现孔有较大圆度误差，其主要原因是（ A ）。

A．工件夹紧变形 B．工件热变形C．刀具受力变形 D．刀具热变形3．车削细长轴时，由于工件刚度不足造成在工件轴向截面上的形状是（ C ）。

A．矩形 B．梯形 C．鼓形 D．鞍形 4．下列影响加工误差的因素中，造成随机误差的因素是（ D ）。

A．原理误差 B．机床几何误差 C．机床热变形 D．安装误差5．零件加工尺寸符合正态分布时，其均方根偏差越大，表明尺寸（A）。

大工21秋《机械精度设计与检测技术》在线作业1试卷总分:100 得分:1001.下列不属于精度设计的基本方法的是（）。
