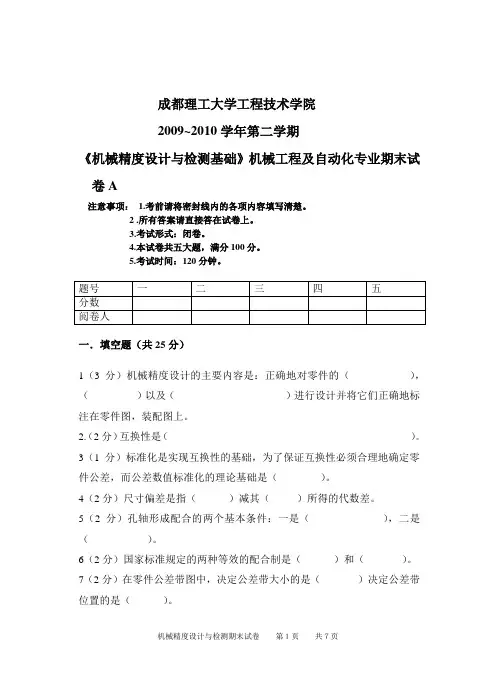

成都理工大学工程技术学院2009~2010学年第二学期《机械精度设计与检测基础》机械工程及自动化专业期末试卷A注意事项： 1.考前请将密封线内的各项内容填写清楚。

2 .所有答案请直接答在试卷上。

3.考试形式：闭卷。

4.本试卷共五大题，满分100分。

5.考试时间：120分钟。

一．填空题（共25分）1（3分）机械精度设计的主要内容是：正确地对零件的（），（）以及（）进行设计并将它们正确地标注在零件图，装配图上。

2.（2分）互换性是（）。

3（1分）标准化是实现互换性的基础，为了保证互换性必须合理地确定零件公差，而公差数值标准化的理论基础是（）。

4（2分）尺寸偏差是指（）减其（）所得的代数差。

5（2分）孔轴形成配合的两个基本条件：一是（），二是（）。

6（2分）国家标准规定的两种等效的配合制是（）和（）。

7（2分）在零件公差带图中，决定公差带大小的是（）决定公差带位置的是（）。

8（2分）在几何公差项目中，平面度□的公差带形状是（ ）之间的区域，圆跳动↗的公差带形状是（ ）。

9（2分）螺纹代号60.7556M h h s LH ⨯---表示的含义为（ ）。

10（1分）表面粗糙度a R 的全称是：（ ）。

11（3分）对同一零件上同一要素既有尺寸公差要求又有几何公差要求，当对零件有特殊功能要求时，采用（ ），如需严格保证其配合性质时应采用（ ），若仅需保证零件的可装配性时可以采用（ ）。

12（3分）齿轮传动的使用要求包括（ ），（ ），（ ）。

二．选择题。

（每题2分，共12分）1．下列配合中，配合最紧的是（ ） A .67r H B .67s H C .78g H D .78f H2.影响零件配合精度的下列参数是（ ）Ａ．尺寸公差 Ｂ．基本偏差 Ｃ．配合公差 Ｄ．加工误差 3．下列几何公差符号中是形状公差的是（ ）A .//B .↗C .◎D .〇4.平键结合中，应分别规定轴键槽对轴线，轮毂键槽对孔轴线的（ ）公差 A.平行度 B 对称度 C 垂直度 D 位置度 ５．关于表面粗糙度参数值的选用，下列说法不正确的是（ ） A ．同一公差等级的不同尺寸的零件，大尺寸的表面粗糙度应比小尺寸的小。

浙江科技学院2007 -2008 学年第一 学期考试试卷 A 卷考试科目 机械精度设计与测量 考试方式 开 完成时限 2小时 拟题人吴作伦 审核人 批准人 2007年 11 月 日 机械与汽车工程学院2005 年级 机械设计制造与自动化 专业一、 查表确定（共16分、每格1分）1、 查表确定轴φ30f7的公差值___________，基本偏差__________，并写出其在零件图上极限偏差表示形式___________。

2、 查孔φ50S6的公差值___________，基本偏差__________并写出在零件图上极限偏差表示形式___________。

3、 查M 20x2—6g 的公差值___________，基本偏差__________，上偏差__________，下偏差__________。

4、 有一直齿圆柱齿轮其精度等级为7（Fr ）-6（Fa ）-6（F β）GB10095-2001，其模数为m=2.5,齿数为40，查表确定该齿轮径向跳动公差Fr___________。

5、 查表确定键槽8N9的上偏差__________，下偏差__________。

6、 查表确定轴φ120091.0037.0++的公差值__________基本偏差__________，公差带代号__________。

二、填充（共16分、每题2分）1、标准对孔和轴各设置了____________________个基本偏差，对于轴ａ--ｈ的基本偏差为________偏差，与基准孔构成___________________配合，r--ｚｃ的基本偏差为_______________，与基准孔构成____________配合。

班 学 姓 ………………………………………………………………装订线……………………………………………………………………………………2、用类比法（可查表）确定轴φ90p5和孔φ90P5的表面粗糙度Ra上限允许值分别为____________和____________。

单项选择题：1. 互换性生产的技术基础是（）。

A 大量生产B 公差C 检测D 标准化2. 用公法线千分尺测量齿轮公法线长度的方法属于（）。

A 相对测量法B 绝对测量法C 综合测量法D 间接测量法3. φ20f 6 、φ20f 7 和φ20f 8 的相同偏差是（）。

A 下偏差B 上偏差C 实际偏差D 公差4. 比较孔或轴的加工难易程度的高低是根据（）。

A 公差值的大小B 公差等级系数的大小C 标准公差因子D 基本尺寸的大小5. 定向公差带具有综合控制被测要素的（）。

A 形状和位置误差的职能B 形状和定向误差的职能C 定向和定位误差的职能D 形状误差和跳动的职能6.GB1144 － 87 规定矩形花键联结的定心方式采用（）。

A 大径定心B 小径定心C 键宽定心D 中径定心7. 为保证使用要求，应规定轴键槽两侧面的中心平面对基准轴线的（）。

A 平行度公差B 垂直度公差C 倾斜度公差D 对称度公差8. 螺纹的实际中径用（）。

A 大径表示B 小径表示C 中径表示D 单一中径表示9. 齿轮的齿向误差主要影响齿轮转动的（）。

A 齿侧间隙B 传递运动的准确性C 传动的平稳性D 载荷分布均匀性10. 引起封闭环同向变动的组成环叫做（）。

A 减环B 增环C 调整环D 修配环11. 可以根据具体情况规定不同形状的公差带的形位公差特征项目是（）。

A 直线度B 平面度C 圆度D 同轴度12. φ40k6 （）轴颈与深沟球轴承内圈配合的性质为（）。

A 过渡配合B 过盈配合C 过渡或过盈配合D 间隙配合13. 齿轮齿厚偏差Δ E s 用来评定（）。

A 传递运动的准确性B 传动的平稳性C 载荷分布均匀性D 齿侧间隙14. 相配合的孔、轴中，某一实际孔与某一实际轴装配后得到间隙，则此配合为（）。

A 间隙配合B 过渡配合C 可能是间隙配合也可能是过渡配合D 过盈配合15. 利用同一方法加工φ50H7 孔与φ100H6 孔应理解为 ( ).A 前者加工困难B 后者加工困难C 两者加工难易相当D 加工难易程度无法比较16. 影响齿轮传递运动准确性最主要的误差是 ( ).A 齿形误差B 齿向误差C 齿距累积误差D 螺旋线波度误差17. 孔的作用尺寸（）。

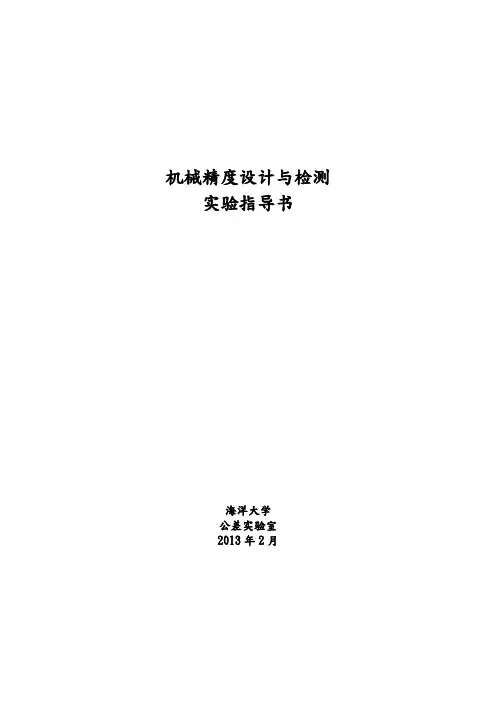

机械精度设计与检测实验指导书广东海洋大学公差实验室2013年2月实验一用内径百分表或卧式测长仪测量内径一、实验目的1.熟悉测量内径常用的计量器具和方法。

2.加深对内尺寸测量特点的了解。

二、实验内容1.用内径百分表测量内径。

2.用卧式测长仪测量内径。

三、测量原理及计量器具说明内径可用内径千分尺直接测量。

但对深孔或公差等级较高的孔，则常用内径百分表或卧式测长仪做比较测量。

1.内径百分表国产的内径百分表，常由活动测头工作行程不同的七种规格组成一套，用以测量10~450mm的内径，特别适用于测量深孔，其典型结构如图1所示。

内径百分表是用它的可换测头3（测量中固定不动）和活动测头2跟被测孔壁接触进行测量的。

仪器盒内有几个长短不同的可换测头，使用时可按被测尺寸的大小来选择。

测量时，活动测头2受到一定的压力，向内推动镶在等臂直角杠杆1上的钢球4，使杠杆1绕支轴6回转，并通过长接杆5推动百分表的测杆而进行读数。

2.卧式测长仪卧式测长仪是以精密刻度尺为基准，利用平面螺旋线式读数装置的精密长度计量器具。

该仪器有多种专用附件，可用于测量外尺寸、内尺寸和内、外螺纹中径。

根据测量需要，既用于绝对测量，又图 1 可用于相对（比较）测量，故常称为万能测长仪。

卧式测长仪的外观如图2所示。

在测量过程中，镶有一条精密毫米刻度尺（图3a中的6）的测量轴3随着被测尺寸的大小在测量轴承座内作相应的滑动。

当测头接触被测部分后，测量轴就停止滑动。

图3a是测微目镜1的光学系统。

在目镜1中可以观察到毫米数值，但还需细分读数，以满足精密测量的要求。

测微目镜中有一个固定分划板4，它的上面刻有10个相等的刻度间距，毫米刻图 2度尺的一个间距成象在它上面时恰与这10个间距总长相等，故其刻度值为0.1mm 。

在它的附近，还有一块通过手轮3可以旋转的平面螺旋线分划板2，其上刻有十圈平面螺旋双刻线。

螺旋双刻线的螺距恰与固定分划板上的刻度间距相等，其分度值也为0.1mm 。

机械精度设计与检测实验指导书海洋大学公差实验室2013年2月实验一用径百分表或卧式测长仪测量径一、实验目的1.熟悉测量径常用的计量器具和方法。

2.加深对尺寸测量特点的了解。

二、实验容1.用径百分表测量径。

2.用卧式测长仪测量径。

三、测量原理及计量器具说明径可用径千分尺直接测量。

但对深孔或公差等级较高的孔，则常用径百分表或卧式测长仪做比较测量。

1.径百分表国产的径百分表，常由活动测头工作行程不同的七种规格组成一套，用以测量10~450mm的径，特别适用于测量深孔，其典型结构如图1所示。

径百分表是用它的可换测头3（测量中固定不动）和活动测头2跟被测孔壁接触进行测量的。

仪器盒有几个长短不同的可换测头，使用时可按被测尺寸的大小来选择。

测量时，活动测头2受到一定的压力，向推动镶在等臂直角杠杆1上的钢球4，使杠杆1绕支轴6回转，并通过长接杆5推动百分表的测杆而进行读数。

2.卧式测长仪卧式测长仪是以精密刻度尺为基准，利用平面螺旋线式读数装置的精密长度计量器具。

该仪器有多种专用附件，可用于测量外尺寸、尺寸和、外螺纹中径。

根据测量需要，既用于绝对测量，又图 1 可用于相对（比较）测量，故常称为万能测长仪。

卧式测长仪的外观如图2所示。

在测量过程中，镶有一条精密毫米刻度尺（图3a中的6）的测量轴3随着被测尺寸的大小在测量轴承座作相应的滑动。

当测头接触被测部分后，测量轴就停止滑动。

图3a是测微目镜1的光学系统。

在目镜1中可以观察到毫米数值，但还需细分读数，以满足精密测量的要求。

测微目镜中有一个固定分划板4，它的上面刻有10个相等的刻度间距，毫米刻图 2度尺的一个间距成象在它上面时恰与这10个间距总长相等，故其刻度值为0.1mm 。

在它的附近，还有一块通过手轮3可以旋转的平面螺旋线分划板2，其上刻有十圈平面螺旋双刻线。

螺旋双刻线的螺距恰与固定分划板上的刻度间距相等，其分度值也为0.1mm 。

在分划板2的中央，有一圈等分为100格的圆周刻度。

第2章线性尺寸精度设计2－1 单项选择题1．比较Φ40H7和Φ140S6的精度高低，可知。

A．两者相同B．前者精度高C．后者精度高D．无法比较2．若孔的上极限偏差小于轴的下极限偏差，则属于。

A．间隙配合B．过盈配合C．过渡配合D．过盈配合或过渡配合３．平均间隙为零的配合一定属于。

A．间隙配合B．过盈配合C．过渡配合D．过盈配合或过渡配合４．在间隙配合中，轴孔配合精度高意味着。

A．最大间隙小B．最小间隙小C．平均间隙小D、最大间隙与最小间隙接近５．不用查表可知下列配合中，配合公差数值最小的是。

A．Φ30H7／g6 B．Φ30H8／g7 C．Φ60H7／u6 D．Φ60H7／g6６．不用查表可知下列配合代号中，属于过渡配合的有。

A．Φ60H7/s6 B．Φ60H8／d7 C．Φ60M7／h7 D．Φ60H9／f9７．与Φ30H7∕r6的配合性质完全相同的配合是。

A．Φ30H7∕p6 B.Φ30H7∕s6 C. Φ30R7∕h6 D. Φ30H8∕r68．下列配合应选用基孔制的有。

A．滚动轴承外圈与外壳孔B．同一轴与多孔相配，且有不同的配合性质C．滚动轴承内圈与轴D．轴为冷拉圆钢，不需再加工9．轴孔配合具有较高的定心精度且便于拆卸时，应选择的配合是。

A．H7∕d6 B．H7∕s6 C．H7∕k6D．H7∕u610．下列配合零件，应选用过盈配合的有。

A．传动轴上的隔离套B．传递较大转矩一般不拆卸的结合件C．能够轴向移动的齿轮D．机床上要求定心且常拆卸的挂轮2-2 简答题1、配合分哪几类？各类配合中孔和轴公差带有何特点？并说明各类配合的适用场合。

2、为什么要规定配合制？为什么优先采用基孔制？基轴制适用于何种场合？2－3 查表确定下列配合孔、轴的极限偏差，画出孔、轴公差带图，指出采用的配合制和配合种类。

（公差带图上必须标明零线、公称尺寸和极限偏差数值）1．Φ45H6/js5 2.．Φ30F8/h73.Φ80S7/h64. Φ80H7/s62－5有一基轴制的孔、轴配合，公称尺寸为65 mm，最大间隙为28μm，孔公差为30μm，轴公差为19μm。

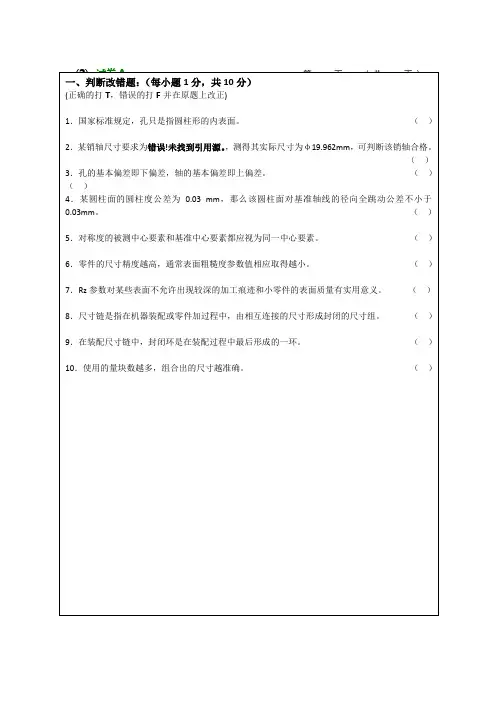

(2)试卷A 第页 ( 共页 )一、判断改错题：（每小题1分，共10分）(正确的打T，错误的打F并在原题上改正)1．国家标准规定，孔只是指圆柱形的内表面。

（）2．某销轴尺寸要求为错误！未找到引用源。

，测得其实际尺寸为φ19.962mm，可判断该销轴合格。

（）3．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）（）4．某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（）5．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）6．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（）7．Rz参数对某些表面不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（）8．尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。

（）9．在装配尺寸链中，封闭环是在装配过程中最后形成的一环。

（）10．使用的量块数越多，组合出的尺寸越准确。

（）注：教师应使用计算机处理试题的文字、公式、图表等；学生应使用水笔或圆珠笔答题。

二、填充题：（每空格1分，共20分）1．机械精度设计的基础是＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿。

2．错误！未找到引用源。

mm孔的基本偏差数值为＿＿＿＿＿＿，错误！未找到引用源。

mm轴的基本偏差数值为＿＿＿＿。

3．规定键槽对轴的对称度公差为0.05mm，则该键槽中心偏离轴的轴线距离不得大于＿＿＿＿。

4．圆柱度和径向全跳动公差带相同点是＿＿＿＿＿＿＿，不同点是＿＿＿＿＿＿＿＿。

5．国家标准中规定表面粗糙度的主要评定参数是＿＿＿＿＿＿和＿＿＿＿＿＿＿二项参数。

6．尺寸链的两个基本特征是＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。

7．在工艺设计中，尺寸链计算是根据零件图样要求，进行＿＿＿＿＿＿＿。

8．测量误差按其特性可分为________________,________________和________________三类。

9．通常滚动轴承采用＿＿＿＿＿＿＿＿配合，其内外径的公差带均在零线的＿＿＿＿＿＿。

机械精度设计与检测试卷A一、前言本测试卷旨在检测机械精度设计与检测方面的知识，包含多个选择题和简答题。

请根据题目要求，选择合适的答案或书写简答。

详细说明如下：二、选择题1.什么是机械精度设计？A. 机械零件的尺寸精确度设计B. 机械装置的运动稳定性设计C. 机械装配的流程设计D. 机械加工的工艺设计2.以下哪项不是影响机械精度的因素？A. 材料的性能B. 环境温度C. 摩擦力D. 平面度误差3.机械精度检测的目的是什么？A. 确定机械装置的功能B. 确定机械零件的尺寸精度C. 确定机械加工的工艺规范D. 确定机械装配的流程4.以下哪项不是机械精度检测的方法？A. 光学检测B. 声学检测C. 电子检测D. 啤酒检测5.精密测量仪器的选择应根据什么因素？A. 测量精度要求B. 设备价格C. 品牌声誉D. 颜色和外观三、简答题1.请简要介绍机械精度设计的重要性及作用。

机械精度设计是指在机械装置的设计过程中，通过合理地设计机械零部件的尺寸和结构，确保每个零部件之间的相对位置和相互转动的精度，从而保证整个机械装置的工作稳定性和运动精度。

它的重要性在于：首先，机械精度设计可以有效提高机械装置的工作效率和可靠性，保证其能够正常运行；其次，机械精度设计可以减少机械装置的故障率和维修成本，延长其使用寿命；最后，机械精度设计可以提高产品的竞争力，满足用户对产品质量的要求，提升企业的市场形象和品牌价值。

2.请说明机械精度检测的常见方法及原理。

机械精度检测的常见方法主要包括光学检测、声学检测和电子检测等。

其中，光学检测是利用光学原理进行测量，通过光学仪器（如显微镜、投影仪等）对机械零部件进行放大观察和测量，从而得到尺寸精度的数据；声学检测是利用声波传播的原理进行检测，通过声学仪器（如声速仪、声强计等）对机械装置的声波信号进行分析，得出机械装置的运动稳定性和工作精度；电子检测是利用电子探头对机械装置进行检测，通过电子仪器（如电子显微镜、电子测量计等）对机械零部件的电信号进行测量和分析，获得各种尺寸精度数据。

成都理工大学工程技术学院2010~2011学年第一学期《机械精度设计与检测基础》机械设计及制造专业期末试卷A注意事项： 1.考前请将密封线内的各项内容填写清楚。

2 .所有答案请直接答在试卷上。

3.考试形式：闭卷。

4.本试卷共四大题，满分100分。

5.考试时间：120分钟。

一．选择题。

（每题2分，共20分）1.滚动轴承外圈与基本偏差为H的外壳孔形成（）配合。

A.间隙。

B.过盈。

C.过渡。

2．下列说法正确的有（）。

A.对于轴的基本偏差，从a~h为上偏差。

B.对于轴，从j~z基本偏差均为下偏差，且为正值。

C.孔和轴的基本偏差确定了，则其配合性质就确定了。

D.与基准轴配合的孔，A~H为间隙配合，P~ZC为过盈配合。

3．表面粗糙度值越小，则零件的( ).A耐磨性好B配合精度低C抗疲劳强度差D抗腐蚀性差4.下列配合零件不应选用基轴制的是( ).A.滚动轴承外圈与外壳孔。

B.同一轴与多孔相配，且有不同的配合性质。

C.滚动轴承内圈与轴。

D.轴为冷拉圆钢，不需再加工。

5．下列公差带形状相同的有（）A.轴线对轴线的平行度与面对面的平行度。

B.径向圆跳动与圆度。

C.同轴度与径向全跳动。

D.轴线的直线度与导轨的直线度。

6．下列说法正确的是：( )A跳动公差带能综合控制同一被测要素的形状，方向和位置误差B对某一被测要素给出位置公差后，一般要给出形状公差和方向公差。

C形状公差值大于方向公差值。

D方向公差大于位置公差。

7．不属于方向公差的有( )A平行度B垂直度C倾斜度D平面度8．公差原则和公差要求选用不正确的是( )A对零件有特殊功能要求时，采用独立原则B为了严格保证零件的配合性质常采用包容要求C仅需保证零件的可装配性，可以采用最大实体要求D 为了要保证最小壁厚大于某个极限值可采用最小实体要求9．普通平键联接正确的是：( )A 其配合有松联接，正常联接，紧密联接。

B 其键槽的几何公差常采用位置度。

C 其几何公差的公称尺寸是键高。

机械精度检测技术相关试题（doc 8页）第六章机械精度检测技术内容概要：在介绍基本检测原则和常用检测仪器的基础上，论述了各典型参数和零件的测量方法，以及新技术在检测中的应用。

教学要求：学会根据不同精度要求合理选择测量器具和测量方法，能运用最基本的检测原则和方法对各典型参数和零件进行测量，并通过实验教学使据轴的最小极限尺寸设计的。

（）7、塞规中的止规是按轴的最大极限尺寸设计的，作用是防止轴的实际尺寸大于轴的最大极限尺寸。

（）8、用以检验工作量规的量规是校对量规。

（）9、塞规的工作面应是全形的，卡规应是点状的。

（）10、通规和止规公差由制造公差和磨损公差两部分组成。

（）11、给出量规的磨损公差是为了增加量规的制造公差，使量规容易加工。

（）12、规定位置要素Z是为了保证塞规有一定使用寿命。

（）13、国家标准规定，工作量规采用内缩极限。

（）14、安全裕度由测量器具的不确定度所决定。

（）15、验收极限即最大极限尺寸和最小极限尺寸分别减速去一个安全裕度A 。

（ ）二、选择题（将下面题目中所有正确的论述选择出来）1、按极限尺寸判断原则，某轴mm 0800240032。

--φ实测直线度误差为0.05mm 时，其实际尺寸合格的有_____________。

A 、31.920mm 。

B 、31.760mm 。

C 、31.800mm 。

D 、31.850mm 。

E 、31.890mm 。

2、按极限尺寸判断原则，某孔mm 2400080032。

++φ实测直线度误差为0.05mm 时，其实际尺寸合格的有_____________。

A 、32.240mm 。

B 、32.080mm 。

C 、32.200mm 。

D 、32.120mm 。

E、32.150mm。

3、下列论述正确的有_________。

A、量规通规的长度应等于配合长度。

B、量规止规的长度应比通规要短。

C、量规的结构必须完全符合泰勒原则。

D、轴用量规做成环规或卡规都属于全形量规。

第一章绪论一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。

（）2.互换性原则中适用于大批量生产。

（）3.为了实现互换性，零件的公差应规定得越小越好。

（）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。

（）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。

（）6.厂外协作件要求不完全互生产。

7.装配时需要调整的零、部件属于不完全互换。

（）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。

（）9.产品的经济性是由生产成本唯一决定的。

（）10.保证互换的基本原则是经济地满足使用要求。

（）11.直接测量必为绝对测量。

( )12.为减少测量误差，一般不采用间接测量。

( )13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( )14.使用的量块数越多，组合出的尺寸越准确。

( )15.0~25mm千分尺的示值范围和测量范围是一样的。

( )16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。

( )17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。

( )18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( )19.选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( )二、选择题（将下面题目中所有正确的论述选择出来）1、下列论述正确的有___________Ａ、测量误差δ往往未知，残余误差γ可知。

Ｂ、常用残余误差分析法发现变值系统误差。

Ｃ、残余误差的代数和应趋于零。

Ｄ、当|γ|>3σ时，该项误差即为粗大误差。

Ｅ、随机误差影响测量正确度，系统误差影响测量精密度。

2、高测量精度的目的出发，应选用的测量方法有_________Ａ、直接测量，Ｂ、间接测量，Ｃ、绝对测量，Ｄ、相对测量，Ｅ、非接触测量。

大工21秋《机械精度设计与检测技术》在线作业1试卷总分:100 得分:1001.下列不属于精度设计的基本方法的是（）。

【A.项】类比法【B.项】计算法【C.项】试验法【D.项】分析法【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:D2.以下属于互换性按应用场合分类的是（）。

【A.项】外互换【B.项】完全互换【C.项】几何参数互换【D.项】功能互换【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:A3.下列关于互换性的重要意义和作用说法错误的是（）。

【A.项】机器维修方便【B.项】生产成本显著提高【C.项】产品质量提高【D.项】缩短设计周期【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:B4.以特定单位表示线性尺寸值的数值称为（）。

【A.项】公称尺寸【B.项】实际要素【C.项】尺寸【D.项】极限尺寸【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:C5.下列不属于尺寸偏差的数值是（）。

【A.项】没有符号的绝对值【B.项】正值【C.项】负值【D.项】零【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:A6.以下表示最小实体尺寸的是（）。

【A.项】MMC【B.项】MMS【C.项】LMC【D.项】LMS【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:D7.当极限偏差均为正值，极端情况下是下极限偏差为零时，公差带（）。

【A.项】在零线的下方【B.项】在零线的上方【C.项】跨在零线上【D.项】其他选项均不正确【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:B8.当孔的公差带与轴的公差带相互交叠时，这种配合为（）。

【A.项】过盈配合【B.项】间隙配合【C.项】过渡配合【D.项】极限配合【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:C9.公差等级越高，（）。

【A.项】公差值越小，越易于加工【B.项】公差值越大，越易于加工【C.项】公差值越小，越难加工【D.项】公差值越大，越难加工【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:C10.公差等级的应用中，IT5一般用于（）。

《机械精度设计与测量技术》模拟试题（三）题号一二三四五六总分题分102010152520得分一、判断题（本大题共10小题，每小题1分，共10分）对的打“√”，错的打“×”，填入题后括号内，填错不得分也不扣分。

1、在满足零件功能要求的情况下，应尽量选用较小的表面粗糙度Ra或Rz的参数值。

（×）2、在间隙配合中，孔的公差带都处于轴的公差带的之上。

（√）3、平面度和线轮廓度均属于位置公差。

（×）解析：平面度属于形状公差，线轮廓度属于形状或位置公差。

4、构成配合的孔和轴的基本尺寸不一定相等。

（×）解析：必须相等，同时孔是包容面，轴是被包容面。

5、国标对普通平键主要配合尺寸规定了较松、一般、较紧三种公差带。

（√）6、公差是指允许尺寸的变动量。

（√）7、齿轮传动的振动和噪声是由于齿轮传动的不准确性引起的。

（×）解析：齿轮传动的运动不够平稳8、封闭环的公差等于所有组成环的公差之和。

(√)9、使用的量块数越多，组合出的尺寸越准确。

(×)10、外螺纹的基本偏差为上偏差es。

（√）二、填空题（本大题共6题，计10个填空，每空2分，共20分）1、运动精度要求高的表面其粗糙度参数值要小于运动精度低的表面。

2、公差带是由公差带大小和公差带位置两部分构成。

3、圆度的公差带形状是是在同一正截面上，半径差为公差值t的两同心圆之间的区域。

4、国家标准中规定表面粗糙度的主要评定参数有幅度参数、间距参数、混合参数三项。

5、解尺寸链就是计算各环的基本尺寸、公差和极限偏差。

6、在齿轮加工中产生径向误差的主要原因是几何偏心，产生切向误差的主要原因是运动偏心。

三、单项选择题（本大题共5小题，每小题2分，共10分）每小题列出的四个备选项中只有一个是符合题目要求，请将其代码填写在题后的括号内。

错选、多选或未选均不得分，也不扣分。

1、形位公差带的形状决定于（D）A．形位公差特征B．形位公差标注形式C．被测要素的理想形状D．被测要素的理想形状、给定的形位公差特征2、齿廓总偏差F主要影响齿轮传动的（C）。
