西安交通大学17年9月课程考试《机械精度设计》作业考核试题

西安交大《机械设计基础》选择、填空题题库（含答案）一、基本概念自测题（70道选择题＋30道填充题）1机器中运动的单元体称为（）A,构件B,零件C,运动副D,运动链2．组成转动副的两个运动副元素的基本特征是（）A,平面B,圆柱面C,一般曲面D,螺旋面3．机构的自由度数等于原动件数是机构具有（）的条件A,曲柄存在B,定传动比C,确定运动D,连续传动4．两构件组成运动副必须具备的条件是：两构件（）A,相对转动或相对移动B,都是运动副C,相对运动恒定不变D,直接接触且保持一定的相对运动5．最简单的平面连杆机构是（）机构A,一杆B,二杆C,三杆D,四杆6．机构在死点位置时的（）A,传动角γ=90o B,传动角γ=45o C,传动角γ=0o D,压力角α=0o7．平面连杆机构中，从动件压力角α与机构传动角γ之间的关系是（）A,α=γB,α+γ=90o C,α+γ=0o D,α+γ=180o8．曲柄摇杆机构中，必然出现死点位置的原动件一定是（）A,最短杆B,曲柄C,连杆D,摇杆9．曲柄滑块机构共有（）瞬心A,2个B,4个C,6个D,8个10．当连杆机构无急回运动特征时，行程速比系数（）A,K=0 B,K<1 C,K>1 D,K=111．凸轮机构中，若增大基圆半径r b，则压力角作如下变化：（）A,升程压力角增大、回程压力角减小B,升程压力角减小、回程压力角增大C,升程压力角、回程压力角均增大D,升程压力角、回程压力角均减小12．凸轮的基圆半径是指（）半径A,凸轮转动中心至实际廓线的最小向径B,凸轮转动中心至理论廓线的最小向径C,凸轮理论廓线的最小曲率D,从动件静止位置凸轮廓线的最小曲率13．齿轮机构的基本参数中，与重合度无关的参数是（）A,齿数B,模数C,压力角D,齿顶高系数14．一对标准直齿圆柱齿轮传动的轮齿在啮合过程中，啮合角α’的值（）A,由小逐渐变到大B,由大逐渐变到小C,由大逐渐变到零再变到大D,始终保持不变15．一对渐开线齿轮在啮合传动过程中，从动轮齿廓上的压力角α的值（）A,由小逐渐变到大B,由大逐渐变到小C,由大逐渐变到零再变到大D,始终保持不变16．一对渐开线标准直齿圆柱齿轮在安装时,其中心距不等于标准中心距,则参数（）有变化A,压力角αB,传动比i C,基圆半径r b D,啮合角α’和重合度ε17．两轴线交角为90o的直齿圆锥齿轮减速传动，其传动比i等于（）A,ctgδ1或z2/z1 B,ctgδ2或z2/z1 C,ctgδ1或d1/d2 D,tgδ1或ctgδ218．能将往复摆动转换为单向间歇转动的机构是（）A,槽轮机构B,棘轮机构C,曲柄摇杆机构D,不完全齿轮机构19．动平衡的条件是：回转件各偏心质量产生的离心惯性力的（）A,合力为零B,合力偶矩为零C,合力和合力偶矩均为零D,合力和合力偶矩均不为零20．机械中加装飞轮的主要目的是为了调节（）A,质心位置以使其平衡B,轴的一阶临界转速C,周期性速度波动D,非周期性速度波动21．在相同工作条件下，V带传动比平带传动的（）A，传动能力大，但传动效率低B，传动能力小，但传动效率高C，传动能力大，且传动效率高D，传动能力小，且传动效率低22．整体打滑和弹性滑动在带传动正常工作时（）A，两者都不可避免B，前者不可避免，后者必须避免C，两者都可以避免D，前者必须避免，后者不可避免23．带传动在空载条件下运转时，紧边拉力F1与松边拉力F2的关系是（）A，F1／F2≈0 B，F1／F2≈e1αf C，1<F1／F2< e1αf D，F1／F2≈124．带传动在工作时，带的横截面上应力分布值中的σmax＝（）A，σ2+σ1+σc B，σ1+σb2+σc C，σ2+σb1+σc D，σ1+σb1+σ c25．当带速v≤30m/s时，一般选用（）作为带轮的材料A，合金钢B，灰铸铁Ｃ，中碳钢D，铸钢26．标准V带型号的选择主要取决于（）A，带的线速度及效率Ｂ，高速轴上的转矩C，低速轴上的转矩D计算功率及小带轮转速27．一对齿面硬度HBS≤350的闭式钢制齿轮传动，最可能发生的实效形式是（）A，齿面磨损B，齿面胶合C，齿面点蚀D，轮齿折断28．一对齿轮的齿宽、模数及齿数比一定时，增大齿数，可使（）A，弯曲强度和接触强度均提高B，弯曲强度和接触强度均降低C，弯曲强度提高而接触强度降低D，弯曲强度降低而接触强度提高29．主动轮为45号钢调质而从动轮为45号钢正火的一对减速直齿圆柱齿轮传动，两齿轮的齿面接触应力σH的关系和许用接触应力[σH]的关系分别为（）A，σH1<σH2和[σH]1=[σH]2 B，σH1>σH2和[σH]1=[σH]2C，σH1=σH2和[σH]1≠[σH]2D，σH1=σH2和[σH]1=[σH]230．设计斜齿圆柱齿轮传动时，螺旋角β一般在8o～20o范围内选取，若β取值过大，会使齿轮的（）A，传动平稳性降低B，轴向力太大C，制造困难D，承载能力降低31．直齿圆锥齿轮模数的标准值指的是（）A，齿轮小端模数B，齿轮大端模数C，齿宽中点处的法向模数D，齿宽中点处的平均模数32．开式齿轮传动最可能发生的失效形式是（）A，齿面磨损B，齿面胶合C，齿面点蚀D，轮齿折断33．齿轮在稳定载荷下运转，齿面也常因接触疲劳而发生点蚀，主要是由于（）A，齿轮的模数太小B，齿根处有应力集中源C，齿轮受到循环变化的扭矩D，轮齿受到循环变化的载荷34．轮齿弯曲应力修正系数Y sa与（）无关A，模数B，齿数C，变位系数D，齿根圆角半径35．在蜗杆传动中，若保持模数和蜗杆头数不变而增大蜗杆分度圆直径，将使（ ） A ，蜗杆传动效率提高而蜗杆刚度降低 B ， 蜗杆传动效率降低而蜗杆刚度提高 C ，蜗杆传动效率和蜗杆刚度均提高 D ，蜗杆传动效率和蜗杆刚度均降低36．在蜗杆传动中，用来计算传动比的公式有：21ωω=i 、12z z i =、12d d i =、21n n i =，其中有（ ）公式是正确的A ，1个B ，2个C ，3个D ，4个37．蜗杆传动的失效形式与齿轮传动的失效形式相类似，其中最易发生的失效是（ ）A ，齿面点蚀与塑性变形B ，轮齿折断与齿面塑性变形C ，齿面点蚀与磨损D ，齿面磨损与胶合38．标准蜗杆传动的中心距a ＝（ ）A ，)(221d d m+ B ，)(22z q m + C ，)(221z z m + D ，)(21z q m +39．阿基米德蜗杆在（ ）内的齿廓是直线A ，法面B ，轴面C ，断面D ，任一截面40．两轴间交错角∑＝90o 蜗杆传动的正确啮合条件中应该除去（ ） A ，2βλ-= B ，m m m t ==21α C ，αααα==21t D ，2βλ=41．在生产实际中采用变位蜗杆传动的目的是（ ）A ，增加传动的平稳性B ，提高传动能力C ，增加传动的自锁D ，凑中心距及改变传动比42．蜗杆传动不宜用于传递大功率，其主要原因是（ ）A ，传动比大B ，传动平稳C ，有色金属成本高D ，传动效率低43．理想状态下与轴一起转动的一偏心质量在轴上引起的弯曲应力是（ ） A ，脉动循环变应力 B ，对称循环变应力 C ，随机变应力 D ，静应力44．不能用于轴上零件轴向定位和固定的方式是（ ）A ，轴肩B ，键联接C ，过盈配合D ，套筒45．轴的常用材料主要是（ ）A ，碳钢和合金钢B ，青铜和铸铁C ，轴承合金D ，合金钢46．键的截面尺寸（b 和h ）通常是根据（ ）按标准选择A ，轴传递功率的大小B ，轴传递转矩的大小C ，轴的直径D ，轴上零件的轮毂长度47．心轴是（ ）的轴A ，既受弯矩又受转矩B ，既不受弯矩又不受转矩C ，只受转矩不受弯矩D ，只受弯矩不受转矩48．若由弯矩所产生的弯曲应力是对称循环变应力，按弯扭合成强度条件进行轴的计算时，折算系数α的取值由（ ）决定A ，弯曲应力的循环特性B ，]/[][10+σσC ，]/[][10-σσD ，扭转剪应力的循环特性 ））C，1主动（T1≠T3）D，2主动（T1≠T3）50．键的挤压应力计算公式为（）A，dhlT4000B，dhLT2000C，dblT4000D，dbLT200051．一内圈转动外圈固定的深沟球轴承受到大小和方向均不变的恒定载荷作用，外圈滚道上承载区内一固定点上的接触应力为（）A，静应力B，对称循环变应力C，脉动循环变应力D，随机变应力52．一轴运转速度低，有较大的冲击载荷，两轴承座分别加工，支承跨距大，轴刚度小，最适合这一工作情况的轴承类型是（）A，圆锥滚子轴承B调心球轴承C，圆柱滚子轴承D，调心滚子轴承53．滚动轴承的预紧不会产生（）的结果A，提高旋转精度B，提高轴向承载能力C，增加支承刚度D，消除轴承间隙54．滚动轴承当量动负荷的一般计算式为（）A，P r=XF r+YFαB，P r=(XFα+YF r)f p f t C，P r=F r f p f t D，(P r=XF r+YFα)f p f t 55．非液体摩擦滑动轴承设计中，限制pv值的目的是为了防止轴承（）A，因过度发热而胶合B，过度磨损C，因发热而产生塑性变形D，因发热而卡死5657．液体摩擦滑动轴承的润滑状态通常为（）A，边界润滑B，流体膜润滑C，边界润滑或混合润滑D，混合润滑58．一非液体摩擦滑动轴承，直径d=90mm，轴转速n=9r/min，受径向力F＝100000N，已知[p]＝14.7Mpa，[pv]＝9.8Mpa.m/s，则轴承宽度B至少取（）A，90mm B，76mm C，5mm D，38mm59．非液体摩擦滑动轴承的润滑状态通常为（）A，边界润滑B，流体膜润滑C，边界润滑或混合润滑D，混合润滑60．设计液体摩擦滑动轴承时，若轴承宽度B取得较大，则（）A，承载能力大，泄油量也大B，承载能力小，泄油量也小C，承载能力大，泄油量小D，承载能力小，泄油量大61．NZ挠性爪形联轴器（）A，既不能吸收振动、缓和冲击、也不能补偿轴线偏斜B，不能吸收振动、缓和冲击，但能补偿轴线偏斜C，既能吸收振动、缓和冲击，也能补偿轴线偏斜D，能吸收振动、缓和冲击，但不能补偿轴线偏斜62．在凸缘联轴器、尼龙柱销联轴器、套筒联轴器、齿轮联轴器中，属于刚性可移式联轴器的有（ ）A ，1个B ，2个C ，3个D ，4个63．齿轮联轴器（ ）A ，既不能吸收振动、缓和冲击、也不能补偿轴线偏斜B ，不能吸收振动、缓和冲击，但能补偿轴线偏斜C ，既能吸收振动、缓和冲击，也能补偿轴线偏斜D ，能吸收振动、缓和冲击，但不能补偿轴线偏斜64．在凸缘联轴器、尼龙柱销联轴器、套筒联轴器、齿轮联轴器中，属于弹性可移式联轴器的有（ ）A ，1个B ，2个C ，3个D ，4个65．一螺纹联接（大径d 、中径d 2、升角λ、当量摩擦角v ϕ、预紧力F ‘）预紧时，螺纹副的阻力矩为（ ）A ，)(212,v tg d F ϕλ- B ，)(21,v dtg F ϕλ+ C ，)(/212,v tg d F ϕλ+ D ，)(212,v tg d F ϕλ+66．需经常拆卸而被联接件之一又较厚时，宜采用（ ）A ，螺栓联接B ，螺钉联接C ，紧定螺钉联接D ，双头螺柱联接67．采用紧配铰制孔用螺栓联接的螺栓组，在旋转力矩作用下单个螺栓主要受（ ） A ，拉伸力作用 B ，扭矩作用 C ，剪力作用 D ，弯矩作用68．为了提高螺栓在变载荷作用下的疲劳强度，应该（ ）A ，减小螺栓的刚度B ，增加螺栓的刚度C ，减少被联接件的刚度D ，减少预紧力69．某汽缸盖螺栓联接，若汽缸内气体压力在0～2Mpa 之间循环变化，则缸盖联接螺栓的应力是（ ）A ，非对称循环变应力B ，脉动循环变应力C ，对称循环变应力D ，非稳定循环变应力70．用于联接的螺纹牙形为三角形，这是因为（ ）A ，螺纹强度高B ，传动效率高C ，防振性能好D ，螺纹副的摩擦阻力大，自锁性好71． 两构件通过面接触而构成的运动副成为（ ），它引入（ ）个约束；通过点、线接触而构成的运动副称为（ ），它引入（ ）个约束72． 所谓机架是指（ ）的构件73． 铰链四杆机构在任何情况下均为双摇杆机构的条件是（ ）74． 以曲柄为主运动的曲柄摇杆机构中，可能出现最小传动角的位置是（ ）75． 使凸轮机构的压力角α减小的有效方法使（ ）76． 凸轮机构中产生刚性冲击的原因是（ ）；产生柔性冲击的原因是（ ）77． 从动件的（ ）运动规律可使凸轮机构有刚性冲击（硬冲），而（ ）运动规律可使凸轮机构有柔性冲击（软冲）78． 定轴轮系传动比的计算可表示为（ ），周转轮系传动比的计算可表示为（ ）79． 刚性转子静平衡的力学条件使（ ），而动平衡的力学条件是（ ）80． 速度波动的类型有（ ）和（ ）两种；前者一般采用的调节方法是（ ），后者一般采用的调节方法是（ ）81． 带传动设计中最主要的问题是保证（ ）82． 带在工作过程中产生的三种应力为（ ），（ ），（ ）83． 对软齿面闭式齿轮传动，在设计时通常先按（ ）强度条件进行设计，然后再按（ ）强度条件进行校核，原因时（ ）84． 齿轮传动的主要失效形式有（ ）（ ）（ ）（ ）（ ）85． 齿轮传动设计中，齿形系数Y Fa 与（ ）无关，而与（ ）和（ ）有关86． 影响齿轮齿面接触强度的主要几何参数是（ ）和（ ）87． 提高齿轮齿面接触强度的主要措施是（ ）、（ ）、（ ）88． 选择蜗杆蜗轮材料时，首先要求（ ），其次才是（ ）89． 蜗杆传动的正确啮合条件是（ ）、（ ）、（ ）90． 蜗杆传动中，对每一标准模数m 规定了一定数量的蜗杆分度圆直径d 1，其目的是（ ）91． 在蜗杆蜗轮传动和齿轮传动组成的多级传动中，蜗杆蜗轮传动常放在（ ）速级，其原因是（ ）92． 按受载情况不同，轴可分为（ ）、（ ）、（ ）93． 按许用弯曲应力计算轴的强度时，当量弯矩M ’＝22)(T M α+中α的含义是（ ）94． 滚动轴承的基本额定寿命是指（ ），基本额定动负荷是指（ ）95． 滚动轴承预紧的目的是为了（ ）和（ ）96． 滑动轴承的三种润滑状态是（ ）、（ ）、（ ）97． 非液体摩擦滑动轴承设计中，验算比压p 是为了（ ），验算pv 值是为了（ ）98． 联轴器和离合器的主要区别是（ ）99． 为了提高螺栓联接的疲劳强度，在结构上可采取的措施有（ ） 100． 螺纹联接的四种基本类型是（ ）、（ ）、（ ）、（ ）二、《机械设计基础》基本概念100题参考答案1,A 2,B 3,C 4,D 5,B 6,C 7,B 8,D 9,C 10,D 11,B 12,B 13,C 14,D 15,B 16,D 17,A 18,B 19,C 20,C 21A 22,D 23,D 24,D 25,B 26,D 27,C 28,A 29,C 30,B 31,B 32,A 33,D 34,A 35,B 36,C 37,D 38,B 39,B 40,A 41,D 42,D 43,D 44,B 45,A 46,C 47,D 48,D 49,A 50,A 51,C 52,D 53,B 54,D 55,A 56,C 57,B 58,B 59,C 60,C 61,B 62,A 63,B 64,A 65,D 66,D 67,C 68,A 69,A 70,D71，低副，2，高副，172，机构中作为描述其他构件运动的参考坐标系的构件73，最短杆与最长杆之和大于其余两杆长度之和74，曲柄与机架共线75，增大基圆半径76，理论上瞬间加速度增至无穷大引起惯性力无穷大，加速度的有限值的突变引起惯性力产生突变77，等速，等加速等减速78，各主动轮齿数连乘积各从动轮齿数连乘积）＝（－＝从主主从m n n i 1，各主动轮齿数连乘积至由各从动轮齿数连乘积至由K G K G ,±=--==H K H G HK H G HK G n n n n n n i79，∑F i =0,∑F i =0,∑M i =080，周期性速度波动，非周期性速度波动，在回转件上装一转动惯量很大的飞轮，使用调速器81，保证带与带轮间有足够的摩擦力82，拉应力，弯曲应力，附加拉应力83，接触，弯曲，软齿面闭式齿轮传动的主要失效形式是齿面点蚀 84，轮齿折断，齿面磨损，齿面点蚀，齿面塑性变形，齿面胶合85，模数m ，齿数z ，变位系数x86，中心距a,齿宽b87，增大中心距a ，增大齿宽b,提高齿轮制造精度，通过选材料和热处理增大许用接触应力88，减摩（≠磨）性，强度89，m a1=m t2=m ，αa1＝αt2＝α，βλ= 290，减少蜗轮滚刀标准刀具规格（减少蜗轮滚刀标准刀具数目，便于蜗轮滚刀标准化）91，高，提高系统总效率，发挥蜗轮传动平稳性好的特点，尺寸小而节省有色金属降低成本92，心轴，传动轴，转轴93，将转矩折合成当量弯矩的校正系数（校正系数根据循环特性不同而不同） 94，可靠度R 为90％的轴承寿命，基本额定寿命L 10＝1（106转）时轴承所能承受的负荷95，提高轴承的旋转精度，提高轴承的支撑刚度96，流体膜润滑，边界润滑，混合润滑97，防止轴承过度磨损，防止轴承发生胶合98，连轴器：欲使两轴分离，必须停车拆卸；离合器：能使两轴在转动时随时分离和结合99，减少C 1；增加螺栓长度，减小螺栓横截面面积；增大C 2；在允许的部件增设筋板，加大必要的尺寸100，螺栓联接，双头螺柱联接，螺钉联接，紧定螺钉联接。

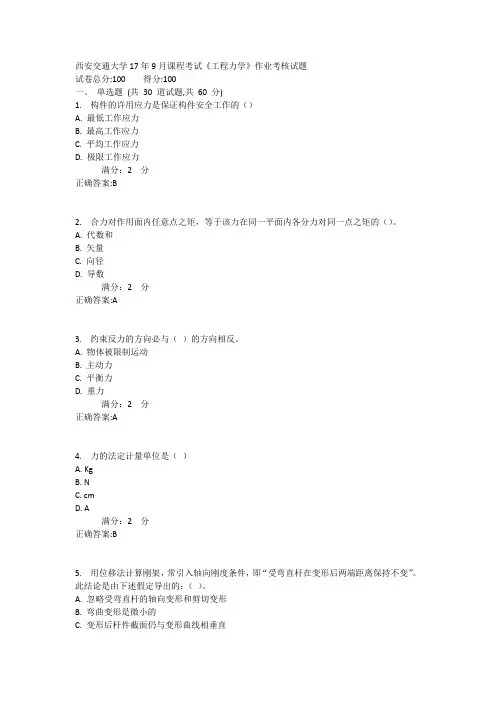

西安交通大学17年9月课程考试《工程力学》作业考核试题
试卷总分:100 得分:100
一、单选题(共30 道试题,共60 分)
1. 构件的许用应力是保证构件安全工作的（）
A. 最低工作应力
B. 最高工作应力
C. 平均工作应力
D. 极限工作应力
满分：2 分
正确答案:B
2. 合力对作用面内任意点之矩，等于该力在同一平面内各分力对同一点之矩的（）。

A. 代数和
B. 矢量
C. 向径
D. 导数
满分：2 分
正确答案:A
3. 约束反力的方向必与（）的方向相反。

A. 物体被限制运动
B. 主动力
C. 平衡力
D. 重力
满分：2 分
正确答案:A
4. 力的法定计量单位是（）
A. Kg
B. N
C. cm
D. A
满分：2 分
正确答案:B
5. 用位移法计算刚架，常引入轴向刚度条件，即“受弯直杆在变形后两端距离保持不变”。

此结论是由下述假定导出的：（）。

A. 忽略受弯直杆的轴向变形和剪切变形
B. 弯曲变形是微小的
C. 变形后杆件截面仍与变形曲线相垂直。

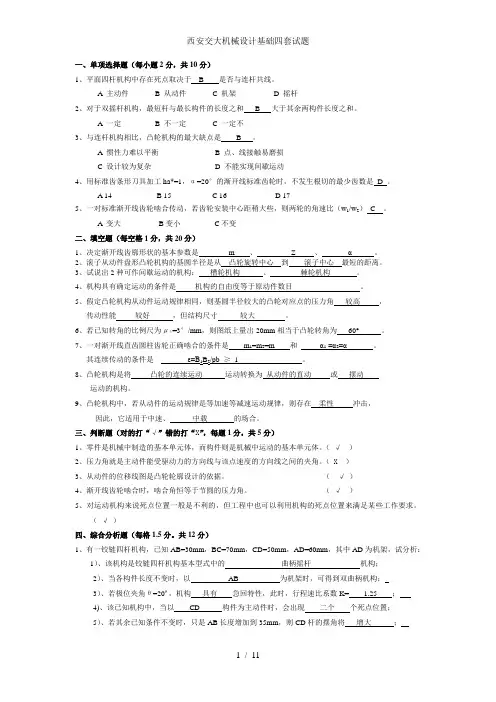

一、单项选择题（每小题2分，共10分）1、平面四杆机构中存在死点取决于 B 是否与连杆共线。

A 主动件B 从动件C 机架D 摇杆2、对于双摇杆机构，最短杆与最长构件的长度之和 B 大于其余两构件长度之和。

A 一定B 不一定C 一定不3、与连杆机构相比，凸轮机构的最大缺点是 B 。

A 惯性力难以平衡B 点、线接触易磨损C 设计较为复杂D 不能实现间歇运动4、用标准齿条形刀具加工ha*=1，α=20°的渐开线标准齿轮时，不发生根切的最少齿数是D 。

A 14B 15C 16D 175、一对标准渐开线齿轮啮合传动，若齿轮安装中心距稍大些，则两轮的角速比（w1/w2）C 。

A 变大B变小C不变二、填空题（每空格1分，共20分）1、决定渐开线齿廓形状的基本参数是m 、Z 、α 。

2、滚子从动件盘形凸轮机构的基圆半径是从凸轮旋转中心到滚子中心最短的距离。

3、试说出2种可作间歇运动的机构：槽轮机构、棘轮机构。

4、机构具有确定运动的条件是机构的自由度等于原动件数目。

5、假定凸轮机构从动件运动规律相同，则基圆半径较大的凸轮对应点的压力角较高，传动性能较好，但结构尺寸较大。

6、若已知转角的比例尺为μδ=3°/mm，则图纸上量出20mm相当于凸轮转角为60°。

7、一对渐开线直齿圆柱齿轮正确啮合的条件是m1=m2=m 和α1=α2=α 。

其连续传动的条件是ε=B1B2/pb ≥1 。

8、凸轮机构是将凸轮的连续运动运动转换为从动件的直动或摆动运动的机构。

9、凸轮机构中，若从动件的运动规律是等加速等减速运动规律，则存在柔性冲击，因此，它适用于中速、中载的场合。

三、判断题（对的打“√”错的打“X”，每题1分，共5分）1、零件是机械中制造的基本单元体，而构件则是机械中运动的基本单元体。

（√）2、压力角就是主动件能受驱动力的方向线与该点速度的方向线之间的夹角。

（X）3、从动件的位移线图是凸轮轮廓设计的依据。

西安交通大学17年9月课程考试《测量学》作业考核试题一、单选题（共50道试题，共100分。

）1.在测角与测距精度相匹配的要求中，测距精度为1/8000，则与其相匹配的测角精度是。

A.±20″B.±10″C.±26″2.已知两条边的丈量结果及中误差分别为：第一条边：D1=158.369m，m1=0.026m，第二条边：D2=251.258m，m2=0.038m，问哪条边的精度好。

A.第一条边B.第二条边C.两条边的精度相同3.水准面是自由静止的水表面，处处与的曲面。

A.水平线成正交B.铅垂线相平行C.铅垂线成正交4.施工放样的基本工作包括测设()。

A.水平角、水平距离与高程B.水平角与水平距离C.水平角与高程D.水平距离与高程5.在进行高差闭合差调整时，某一测段按测站数计算每站高差改正数的公式为、A.Vi=fh/N(N—测站数)B.Vi=fh/S(S—测站数)C.Vi=-fh/N6.S3级微倾水准仪的主要轴线之间的几何关系正确的是。

、A.水准盒轴∥竖轴、视准轴∥水准管轴、十字丝横丝⊥竖轴B.水准盒轴⊥竖轴、视准轴∥水准管轴、十字丝横丝∥竖轴C.水准盒轴∥竖轴、视准轴⊥水准管轴、十字丝横丝⊥竖轴7.水准测量中，同一测站，当后尺读数大于前尺读数时说明后尺点。

、A.高于前尺点B.低于前尺点C.高于侧站点8.A.B.C.D.9.用视距法测量水平距离和高差时，需要用仪器观测的数据是（）。

A.尺间隔B.竖盘读数C.仪器高D.瞄准高10.我国采用投影平面直角坐标系，所以该坐标系也叫国家统一坐标系。

、A.高斯正形B.梯形C.等角11.高差闭合差的分配原则为成正比例进行分配。

、A.与测站数B.与高差的大小C.与距离或测站数12.从观察窗中看到符合水准气泡影象错动间距较大时，需使符合水准气泡影象符合。

、A.转动微倾螺旋B.转动微动螺旋C.转动三个螺旋13.水准测量中，设后尺A的读数a=2.713m，前尺B的读数为b=1.401m，已知A点高程为15.000m，则视线高程为()m。

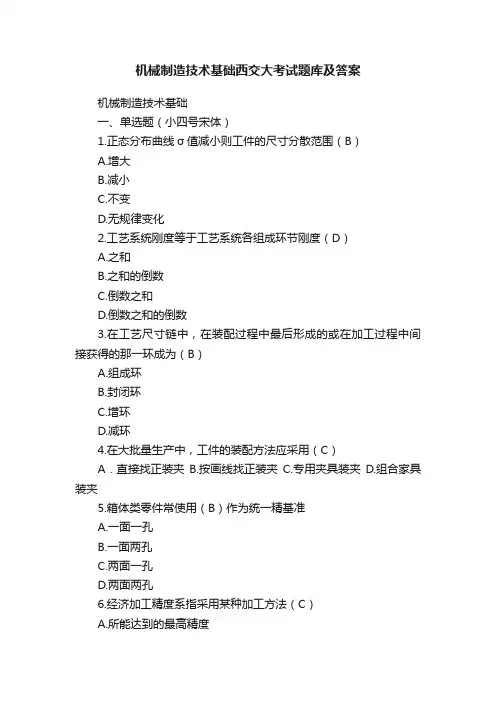

机械制造技术基础西交大考试题库及答案机械制造技术基础一、单选题（小四号宋体）1.正态分布曲线σ值减小则工件的尺寸分散范围（B）A.增大B.减小C.不变D.无规律变化2.工艺系统刚度等于工艺系统各组成环节刚度（D）A.之和B.之和的倒数C.倒数之和D.倒数之和的倒数3.在工艺尺寸链中，在装配过程中最后形成的或在加工过程中间接获得的那一环成为（B）A.组成环B.封闭环C.增环D.减环4.在大批量生产中，工件的装配方法应采用（C）A．直接找正装夹B.按画线找正装夹C.专用夹具装夹D.组合家具装夹5.箱体类零件常使用（B）作为统一精基准A.一面一孔B.一面两孔C.两面一孔D.两面两孔6.经济加工精度系指采用某种加工方法（C）A.所能达到的最高精度B.所能达到的平均精度C.在正常条件下所能保证的精度D.在最不利条件下所能保证的精度7.工艺系统刚度等于机床、夹具、刀具及工件刚度（C）A.之和B.之积C.倒数之和的倒数D.倒数之积的倒数8.接触变形与接触表面名义压强（C）A．成正比 B.成反比 C.成指数关系 D.称倒数关系9.镗床主轴采用滑动轴承，影响主轴回转精度的最主要因素是（A）A.轴承孔的圆度误差B.主轴轴径的圆度误差C.轴径与轴承孔的间隙D.切削力的大小10.强迫振动的频率等于（C）A.干扰力的频率B.工艺系统的频率C.干扰力的频率或其整数倍D.工艺系统刚度薄弱环节的频率11.车床就地修磨三爪卡盘的卡爪是为了（D）A．提高主轴回转精度 B.保证三个卡爪同步运动C.增大夹紧力D.保证三爪装夹面与主轴回转轴线同轴12.误差复映系数与工艺系统刚度（B）A．成正比 B.成反比 C.成指数函数关系 D.成对数函数关系13.切削力经验公式的形式为（C）A.线性方程B.三角函数C.指数方程D.对数方程14.通过切削刃选定点，垂直于主运动方向的平面称为（C）A．切削平面 B.进给平面 C.基面 D.主剖面15.在主剖面内度量的基面与前刀面的夹角为（A）A.前角B.后角C.主偏角D.刃倾角16.在机械产品中，相似件约占零件总数的（C）A.30%B.50%C.70%D.90%17.对碳素钢工件进行精加工时，应选择牌号为（A）的硬质合金刀具。

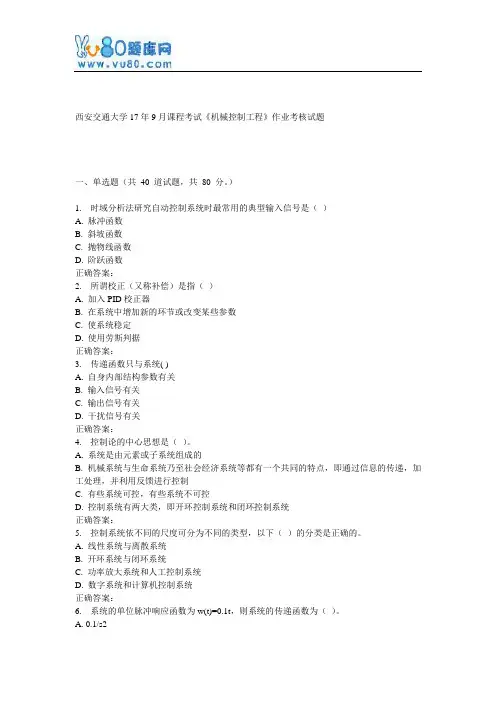

西安交通大学17年9月课程考试《机械控制工程》作业考核试题一、单选题（共40 道试题，共80 分。

）1. 时域分析法研究自动控制系统时最常用的典型输入信号是（）A. 脉冲函数B. 斜坡函数C. 抛物线函数D. 阶跃函数正确答案：2. 所谓校正（又称补偿）是指（）A. 加入PID校正器B. 在系统中增加新的环节或改变某些参数C. 使系统稳定D. 使用劳斯判据正确答案：3. 传递函数只与系统( )A. 自身内部结构参数有关B. 输入信号有关C. 输出信号有关D. 干扰信号有关正确答案：4. 控制论的中心思想是（）。

A. 系统是由元素或子系统组成的B. 机械系统与生命系统乃至社会经济系统等都有一个共同的特点，即通过信息的传递，加工处理，并利用反馈进行控制C. 有些系统可控，有些系统不可控D. 控制系统有两大类，即开环控制系统和闭环控制系统正确答案：5. 控制系统依不同的尺度可分为不同的类型，以下（）的分类是正确的。

A. 线性系统与离散系统B. 开环系统与闭环系统C. 功率放大系统和人工控制系统D. 数字系统和计算机控制系统正确答案：6. 系统的单位脉冲响应函数为w(t)=0.1t，则系统的传递函数为（）。

A. 0.1/s2B. 0.1/sC. 1/s2D. 1/s正确答案：7. 开环控制系统的特点是（）。

A. 不能实现计算机控制B. 存在信息的反馈C. 容易引起不稳定D. 结构简单，成本低正确答案：8. 以下方法对可以增加系统相对稳定性的是（）A. 增加系统的开环增益B. 减小系统的开环增益C. 增加系统的型次D. 减小系统的输入正确答案：9. PID调节器的比例部分主要调节系统的( )A. 增益B. 固有频率C. 阻尼比D. 相频特性正确答案：10. 奈奎斯特围线中所包围系统开环传递函数G(s)的极点数为3个，系统闭环传递函数的极点数为2个，则映射到G(s)复平面上的奈魁斯特曲线将( )A. 逆时针围绕点（0，j0）1圈B. 顺时针围绕点（0，j0）1圈C. 逆时针围绕点（－1，j0）1圈D. 顺时针围绕点（－1，j0）1圈正确答案：11. 一阶系统时间常数为T，在单位阶跃响应误差范围要求为±0.05时，其调整时间为( )A. TB. 2TC. 3TD. 4T正确答案：12. 已知f(t)=0.5t+1，其L[f(t)]=( ):A. S+0.5S2B. 0.5S2C. 1/2S2+1/SD. 1/2S正确答案：13. 闭环控制系统中（）反馈作用。

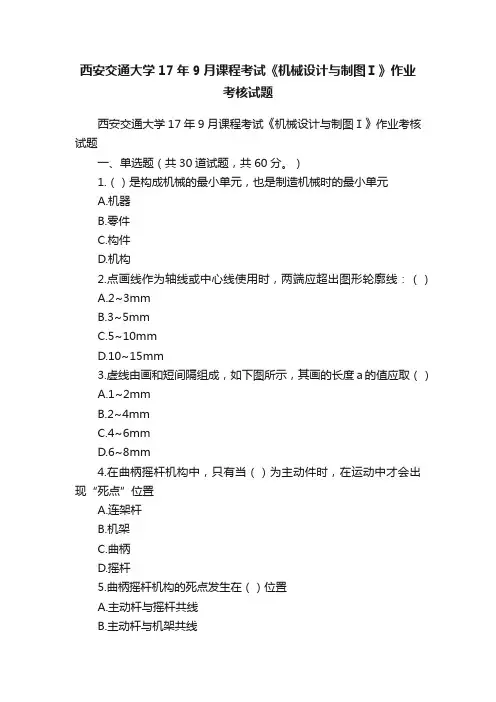

西安交通大学17年9月课程考试《机械设计与制图Ⅰ》作业考核试题西安交通大学17年9月课程考试《机械设计与制图Ⅰ》作业考核试题一、单选题（共30道试题，共60分。

）1.（）是构成机械的最小单元，也是制造机械时的最小单元A.机器B.零件C.构件D.机构2.点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（）A.2~3mmB.3~5mmC.5~10mmD.10~15mm3.虚线由画和短间隔组成，如下图所示，其画的长度a的值应取（）A.1~2mmB.2~4mmC.4~6mmD.6~8mm4.在曲柄摇杆机构中，只有当（）为主动件时，在运动中才会出现“死点”位置A.连架杆B.机架C.曲柄D.摇杆5.曲柄摇杆机构的死点发生在（）位置A.主动杆与摇杆共线B.主动杆与机架共线C.从动杆与连杆共线D.从动杆与机架共线6.尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用（）A.任意短斜线B.细短斜线C.中粗短斜线D.粗短斜线7.当采用带传动时，其传递功率很小，一般采用（）传动A.平带B.V带C.圆形带8.当以摇杆为主动构件时，铰链四杆机构的死点位置出现在（）位置A.压力角为零度B.传动角为零度C.压力角和传动角均为零度9.中心距一定的带传动，小带轮上包角的大小主要由（）决定A.小带轮直径B.大带轮直径C.两带轮直径之和D.两带轮直径之差10.图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为（）A.毫米B.厘米C.米D.根据绘图比例确定11.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构12.在各种类型轴承中，（）不能承受轴向载荷A.调心球轴承B.深沟球轴承C.圆锥滚子轴承D.圆柱滚子轴承13.标准规定直齿锥齿轮的基本参数以（）为标准值A.中间平面上的基本参数B.大端参数C.法向参数14.自行车车轮的前轴属于（）轴A.传动轴B.转轴C.固定心轴D.转动心轴15.标题栏位于图纸的右下角，绘制标题栏的外边框线用()A.任意线型B.细实线C.中粗实线D.粗实线16.滚动轴承的额定寿命是指一批相同的轴承，在相同的条件下运转，当其中（）的轴承发生疲劳点蚀时所达到的寿命A.1%B.5%C.10%D.50%17.滚动轴承内圈与轴颈、外圈与座孔的配合（）A.均为基轴制B.前者基轴制，后者基孔制C.均为基孔制D.前者基孔制，后者基轴制18.点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取（）A.3~8mmB.8~10mmC.10~15mmD.15~20mm19.图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成()A.45°B.60°C.75°D.80°20.图纸的内边框是图框线，图框线的绘制用()A.细实线B.中粗实线C.粗实线D.加粗的粗实线21.带传动是借助带和带轮间的（）来传递动力和运动的A.啮合B.磨擦C.粘接22.（）是齿轮最主要的参数A.模数B.压力角C.分度圆D.齿数23.渐开线的形状取决于（）直径A.节圆B.基圆C.分度圆D.齿顶圆24.为了齿轮能进入啮合，它们必须相同的是（）A.直径B.宽度C.齿数D.基圆齿距25.一对渐开线直齿圆柱齿轮正确啮合的条件是（）A.两齿轮的模数和齿距分别相等B.两齿轮的齿侧间隙为零C.两齿轮的齿厚和齿槽宽分别相等D.两齿轮的模数和压力角分别相等26.在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为（）A.3~5mmB.5~7mmC.7~10mmD.10~15mm27.在带传动中(减速传动)，带的应力最大值发生在带（）A.进入大带轮处B.离开大带轮处C.进入小带轮处D.离开小带轮处28.推力球轴承的类型代号为（）A.10000B.30000C.50000D.6000029.圆锥齿轮传动适用于（）传动A.相交轴B.平行轴C.交错轴30.在下列四种型号的滚动轴承中，（）必须成对使用A.深沟球轴承B.圆锥滚子轴承C.推力球轴承D.圆柱滚子轴承西安交通大学17年9月课程考试《机械设计与制图Ⅰ》作业考核试题二、多选题（共10道试题，共20分。

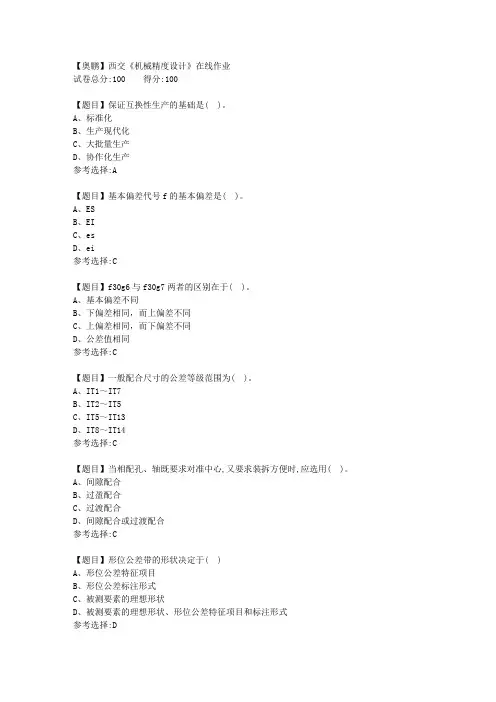

【奥鹏】西交《机械精度设计》在线作业
试卷总分:100 得分:100
【题目】保证互换性生产的基础是( )。

A、标准化
B、生产现代化
C、大批量生产
D、协作化生产
参考选择:A
【题目】基本偏差代号f的基本偏差是( )。

A、ES
B、EI
C、es
D、ei
参考选择:C
【题目】f30g6与f30g7两者的区别在于( )。

A、基本偏差不同
B、下偏差相同，而上偏差不同
C、上偏差相同，而下偏差不同
D、公差值相同
参考选择:C
【题目】一般配合尺寸的公差等级范围为( )。

A、IT1～IT7
B、IT2～IT5
C、IT5～IT13
D、IT8～IT14
参考选择:C
【题目】当相配孔、轴既要求对准中心,又要求装拆方便时,应选用( )。

A、间隙配合
B、过盈配合
C、过渡配合
D、间隙配合或过渡配合
参考选择:C
【题目】形位公差带的形状决定于( )
A、形位公差特征项目
B、形位公差标注形式
C、被测要素的理想形状
D、被测要素的理想形状、形位公差特征项目和标注形式
参考选择:D。

西安交通大学17年9月课程考试《机械控制工程基础》作业考核试题一、单选题（共30道试题，共60分。

）1.最小相位系统的定义为：系统开环传递函数G(s)的所有零点和极点均在s平面的（）A.左半平面B.左半平面C.上半平面D.下半平面正确答案：A2.某环节的传递函数为1/s，则该环节为（）A.惯性环节B.积分环节C.微分环节D.比例环节正确答案：B3.令线性定常系统传递函数的分母多项式为零，则可得到系统的()A.代数方程B.特征方程C.差分方程D.状态方程正确答案：B4.关于反馈的说法，正确的是（）A.反馈实质上就是信号的并联B.反馈都是人为加入的C.正反馈就是输入信号与反馈相加D.反馈就是输出以不同方式作用于系统正确答案：D5.关于劳斯判据和奈奎斯特判据，一下叙述中正确的是（）A.劳斯判据属代数判据，是用来判断开环系统稳定性的B.奈奎斯特判据属几何判据，是用来判断闭环系统稳定性的C.奈奎斯特判据是用来判断开环系统稳定性的D.以上叙述均不正确正确答案：B6.一个线性系统稳定与否取决于（）A.系统的结构和参数B.系统的输入C.系统的干扰D.系统的初始状态正确答案：A7.典型二阶振荡环节的峰值时间与()有关A.增益B.误差带C.增益和阻尼比D.阻尼比和无阻尼固有频率正确答案：D8.稳定性裕量中G(jω)H(jω)曲线与单位圆相交时的频率是()A.相位交界频率B.幅值交界频率C.截止频率D.相位穿越频率正确答案：C9.二阶系统的阻尼比ζ，等于()A.系统的粘性阻尼系数B.临界阻尼系数与系统粘性阻尼系数之比C.系统粘性阻尼系数与临界阻尼系数之比D.系统粘性阻尼系数的倒数正确答案：C10.设ωc为幅值穿越(交界)频率，φ(ωc)为开环频率特性幅值为1时的相位角，则相位裕度为()A.180°－φ(ωc)B.φ(ωc)C.180°+φ(ωc)D.90°+φ(ωc)正确答案：C11.一阶系统的阶跃响应，()A.当时间常数T较大时有振荡B.当时间常数T较小时有振荡C.有振荡D.无振荡正确答案：D12.设ωc为幅值穿越(交界)频率φ(ωc)为开环频率特性幅值为1时的相位角,则相位裕度为()A.180°-φ(ωc)B.φ(ωc)C.180°+φ(ωc)D.90°+φ(ωc)正确答案：A13.比例环节的频率特性相位移θ(ω)=()A.90°B.-90°C.0°D.-180°正确答案：C14.某线性定常系统，当输入为单位阶跃函数时，该系统的传递函数为()A.sY(s)B.s+Y(s)C.s-Y（s）D.ssY(s)正确答案：A15.某环节的传递函数为G(s)=e－2s，它是()A.比例环节B.延时环节C.惯性环节D.微分环节正确答案：B16.在开环奈奎斯特图上，从原点到奈奎斯特图与单位圆的交点连线，该线与（）的夹角。

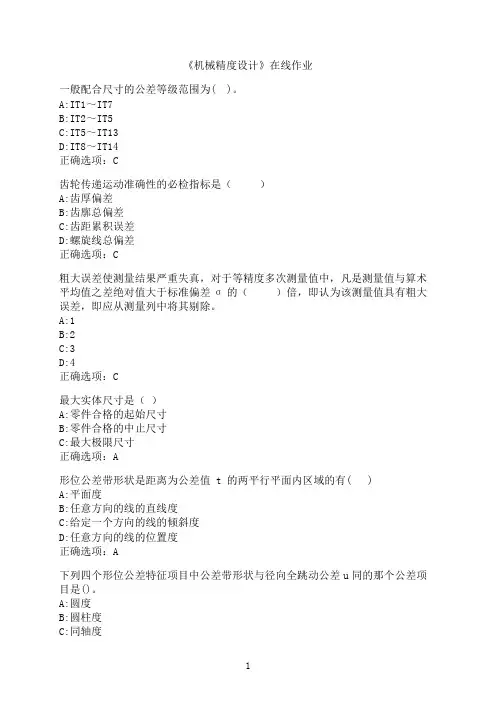

《机械精度设计》在线作业一般配合尺寸的公差等级范围为( )。

A:IT1～IT7B:IT2～IT5C:IT5～IT13D:IT8～IT14正确选项：C齿轮传递运动准确性的必检指标是（）A:齿厚偏差B:齿廓总偏差C:齿距累积误差D:螺旋线总偏差正确选项：C粗大误差使测量结果严重失真，对于等精度多次测量值中，凡是测量值与算术平均值之差绝对值大于标准偏差σ的（）倍，即认为该测量值具有粗大误差，即应从测量列中将其剔除。

A:1B:2C:3D:4正确选项：C最大实体尺寸是（）A:零件合格的起始尺寸B:零件合格的中止尺寸C:最大极限尺寸正确选项：A形位公差带形状是距离为公差值 t 的两平行平面内区域的有( )A:平面度B:任意方向的线的直线度C:给定一个方向的线的倾斜度D:任意方向的线的位置度正确选项：A下列四个形位公差特征项目中公差带形状与径向全跳动公差u同的那个公差项目是()。

A:圆度B:圆柱度C:同轴度D:位置度正确选项：B下列说法正确的有（）。

A:用于精密机床的分度机构，测量仪器上的读数分度齿轮，一般要求传递运动准确B:用于传递动力的齿轮，一般要求传动平稳C:用于高速传动的齿轮，一般要求传递运动准确D:低速动力齿轮，对运动的准确性要求高正确选项：A属于形状公差的有( )A:圆柱度B:平面度C:同轴度D:圆跳动正确选项：C标准对平键的键宽尺寸b规定有( )公差带。

A:一种B:两种C:三种D:四种正确选项：C游标卡尺主尺的刻线间距为（）。

A:1mmB:0.5mmC:2mm正确选项：A含有下列哪项误差的测得值应该按一定的规则,从一系列测得值中予以剔除( )。

A:定值系统误差B:变值系统误差C:随机误差D:粗大误差正确选项：D()为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。

A:基轴制是实际偏差B:基轴制是基本偏差C:基孔制是实际偏差。

一、单项选择题（本大题共10小题，每小题1分，共10分）（1)平面机构中若引入一个高副，将带人( A )约束。

A．一个 B．二个 C．三个 D．零个(2)齿轮传动中，当齿轮分度圆直径不变时，将模数加大，其接触疲劳强度将(C )． A．提高 B．降低 C．不变 D.无法判断变动情况(3)一对齿轮啮合传动时，大、小齿轮的齿面接触应力为( A )。

A．σH1＝σH2 B．σHl＞σH2 C．σH1＜σH2 D．无法判断大小(4)锥齿轮的接触疲劳强度按当量圆柱齿轮的公式进行计算，这个当量圆柱齿轮的齿数、模数是锥齿轮的( B )。

A．实际齿数，大端模数 B．当量齿数，平均模数C．当量齿数，大端模数 D、实际齿数、平均模数(5)当机构的自由度大于零，且(B )主动件数，则该机构具有确定的相对运动． A．小于 B．等于 C．大于 D．大于或等于(6)软齿面闭式齿轮传动的主要失效形式是( D )．A．齿面胶合 B．轮齿折断 C．齿面磨损 D．齿面疲劳点蚀(7)对于标准齿轮传动，影响齿形系数的主要几何参数是( C )。

A．齿轮的模数 B．齿轮的压力角 C. 齿轮的齿数 D．齿轮的顶隙系数(8)在开式齿轮传动中，齿轮模数应依据( A )条件确定．A．齿根弯曲疲劳强度 B．齿面接触疲劳强度C．齿面胶合强度 D．齿轮的工作环境(9)材料为20Cr的齿轮要达到硬齿面，适宜的热处理方法是(C )。

A．整体淬火 B．表面淬火 C．渗碳淬火 D．调质（10）两构件之间以面接触的运动副为（B ）；两构件之间以点或线接触的运动副为（D ）。

A. 转动副B.低副C.移动副D.高副二、填空题（本大题共30空，每空1分，共30分）(1)直齿锥齿轮通常用于两轴相交的传动。

蜗杆蜗轮传动常用于两轴相错。

(2)斜齿圆柱齿轮以法面模数为标准模数，以法面压力角为标准压力角。

(3)根据齿轮设计准则，软齿面闭式齿轮传动一般按齿面接触疲劳强度设计，按齿根弯曲疲劳强度校核；硬齿面闭式齿轮传动一般按、齿根弯曲疲劳强度设计，按齿面接触疲劳强度校核。

西安交通大学17年9月课程考试《机械精度设计》作业考核试题一、单选题（共30道试题，共60分。

）1.工作止动器的最大物理尺寸等于被检零件的（）。

a、最大物理尺寸B.最小物理尺寸C.最大极限尺寸D.最小极限尺寸正确答案：2.保证齿轮传动平稳的公差项目是（）。

a.齿向公差b.齿形公差c.齿厚极限偏差d.齿距累积公差正确答案：3.径向跳动公差带和圆度公差带的公差带中心位置为（）A.固定B.固定浮动C.浮动固定D.浮动正确答案：4.基本偏差代号f的基本偏差是（）。

a.esb.eic.esd.ei正确答案：5.被测要素的尺寸公差与形位公差的关系采用最大实体要求时，该被测要素的体外作用尺寸不得超出（）。

a.最大实体尺寸b.最小实体尺寸c.实际尺寸d、最大物理有效尺寸的正确答案：6.当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（）。

a.间隙配合b、过盈配合C.过渡配合d.间隙配合或过渡配合正确答案：7.圆柱度公差可同时控制（）A.圆度b.素线直线度c.径向全跳动d.同轴度正确答案：8.几何公差带的形状是两个圆柱表面之间的面积，其半径差为公差值T。

有（）a.同轴度B.径向总跳动C.任意方向的直线度D.圆柱度正确答案：9.实际偏差是指（）减去基本尺寸所得的代数差a.实际尺寸b.最大尺寸c.最小尺寸d.平均尺寸正确答案：10.组合孔和轴之间有相对运动，它们的匹配必须是（）A.过盈配合B.间隙配合C.过渡配合D.优先配合正确答案：11.尺寸公差与形位公差采用独立原则时，零件加工后的实际尺寸和形位误差中有一项超差，则该零件（）。

a.合格b.尺寸最大c.不合格d.变形最小正确答案：12.在基本制孔配合中，带有基本偏差代码a~h的轴与参考孔组合之间的配合为（）a.过盈配合B.间隙配合C.过渡配合d.间隙配合或过渡配合正确答案：13.以下陈述是正确的（）a.量块按级使用时，工作尺寸为其标称尺寸，不计量块的制造误差和磨损误差b、当量块按等级使用时，工作尺寸为量块验证后给出的实际尺寸。

(单选题) 1: 最大实体尺寸是（）A: 零件合格的起始尺寸B: 零件合格的中止尺寸C: 最大极限尺寸正确答案：(单选题) 2: 在零件尺寸链中，应选择()作为封闭环。

A: 最重要的B: 最不重要的C: 不太重要的正确答案：(单选题) 3: 某孔Φ10+0.015 0E mm ○则( )A: 被测要素遵守MMB: 边界C: 被测要素遵守 MMVD: 边界E: 当被测要素尺寸为Φ10mm 时，允许形状误差最大可达 0.015mmF: 当被测要素尺寸为Φ10.01 mm 时，允许形状误差可达 0.01 mm正确答案：(单选题) 4: 基本偏差代号f的基本偏差是（）。

A: ESB: EIC: esD: ei正确答案：(单选题) 5: 公差带相对于零线的位置反映了配合的()。

A: 松紧程度B: 精确程度C: 松紧变化的程度正确答案：(单选题) 6: 在图样上标注形位公差要求，当形位公差前面加注Φ时，则被测要素的公差带形状应为（）。

A: 两同心圆B: 圆形或圆柱形C: 两同轴线圆柱面D: 圆形、圆柱形或球形正确答案：(单选题) 7: 实际偏差是指（）减去基本尺寸所得的代数差A: 实际尺寸B: 最大尺寸C: 最小尺寸D: 平均尺寸正确答案：(单选题) 8: 属于位置公差的有( )A: 平行度B: 平面度C: 端面全跳动D: 倾斜度正确答案：(单选题) 9: 取多次重复测量的平均值来表示测量结果可以减少（）。

A: 定值系统误差(单选题) 10: 公称尺寸为１００ｍｍ的量块，若其实际尺寸为１００.００１ｍｍ，用此量块作为测量的基准件，将产生０.００１ｍｍ的测量误差，此误差性质是（）。

A: 随机误差B: 系统误差C: 粗大误差正确答案：(单选题) 11: 绝对误差与真值之比叫（）A: 相对误差B: 极限误差C: 剩余误差正确答案：(单选题) 12: 平键的（）是配合尺寸。

A: 键宽与槽宽B: 键高与槽深C: 键长与槽长D: 键宽和键高正确答案：(单选题) 13: 形位公差带形状是直径为公差值 t 的圆柱面内区域的有( )A: 径向全跳动B: 端面全跳动C: 同轴度D: 任意方向线位置度正确答案：(单选题) 14: 下列论述中正确的有( )A: 指示表的度盘与指针转轴间不同轴所产生的误差属于随机误差B: 测量力大小不一致引起的误差，属随机误差C: 测量被测工件的长度时，环境温度按一定规律变化而产生的测量误差属于系统误差D: 测量器具零位不对准时，其测量误差属于系统误差正确答案：(单选题) 15: 配合公差带位于配合公差带图的零线下方时为()配合。

西交《机械精度设计》在线作业
一般配合尺寸的公差等级范围为( )。

A:IT1～IT7
B:IT2～IT5
C:IT5～IT13
D:IT8～IT14
答案：C
齿轮传递运动准确性的必检指标是（）
A:齿厚偏差
B:齿廓总偏差
C:齿距累积误差
D:螺旋线总偏差
答案：C
粗大误差使测量结果严重失真，对于等精度多次测量值中，凡是测量值与算术平均值之差绝对值大于标准偏差σ的（）倍，即认为该测量值具有粗大误差，即应从测量列中将其剔除。

A:1
B:2
C:3
D:4
答案：C
最大实体尺寸是（）
A:零件合格的起始尺寸
B:零件合格的中止尺寸
C:最大极限尺寸
答案：A
形位公差带形状是距离为公差值 t 的两平行平面内区域的有( )
A:平面度
B:任意方向的线的直线度
C:给定一个方向的线的倾斜度
D:任意方向的线的位置度
答案：A
下列四个形位公差特征项目中公差带形状与径向全跳动公差u同的那个公差项目是()。

A:圆度
B:圆柱度
C:同轴度
D:位置度
答案：B
下列说法正确的有（）。

A:用于精密机床的分度机构，测量仪器上的读数分度齿轮，一般要求传递运动准确
B:用于传递动力的齿轮，一般要求传动平稳
C:用于高速传动的齿轮，一般要求传递运动准确
D:低速动力齿轮，对运动的准确性要求高
答案：A
属于形状公差的有( )
A:圆柱度。

200 ~200 学年学期卷共3页第1页考生注意：线外的试卷作废。

………………装……………………………………订…………………………………………线………200 ~200 学年学期卷共3 页第 2 页考生注意：线外的试卷作废。

………………装……………………………………订…………………………………………线………200 ~200 学年学期卷共3页第3页考生注意：线外的试卷作废。

………………装……………………………………订…………………………………………线………机械设计试题3 答案一、填空题1、胶合点蚀2、603、摇杆4、双曲柄5、端面模数轴向压力角螺旋螺旋6、不因中心距变化而改变传动比7、大8、大分度9、分度压力10、法11、齿距12、从动件位移线图13、大于14、2二、是非题1×2√3×4×5√6×7√8×9√10×三、(b) (c)图(b)中F t1的作用线垂直纸面箭头朝外，F t2的作用线垂直纸面箭头朝里。

中图(c) F t1的作用线垂直纸面箭头朝里，F t2的作用线垂直纸面箭头朝外。

四、（1）据a2 = m(z3+z4)/2 = 160得m = 2*160/(30+50) = 4又据一对齿轮的模数相等及已知轮1与轮3模数相等，∴m1 = m2 = m3 = m4 = 4 （2）由已知a1 = a2 即m(z1+z2)/2 = m(z3+z4)/2得z1 = 60五、m = da/(z+2ha*)若为正常齿制，ha* = 1 m = 106.4/(25+2) = 3.9407若为短齿制ha* = 0.8 m = 106.4/(25+1.6) = 4m = 4 符合标准模数值。

又因为是标准齿轮，所以压力角α= 20°。

∴是短齿制的齿轮, 模数为4mm, 压力角为20度。

六、(a) n = 5 PP H = 0L = 7F = 3n – 2P L– P H = 3*5-2*7 = 1(b) n = 3 P L =4 P H = 0F = 3n – 2P L– P H = 3*3-2*4 =1。

机械精度设计基础试题一、推断题(13小题,共13.0分)(1分)[1]假如零部件装配或者更换时不需要选择或者修配，则该批零部件满足完全互换性。

（ ） (1分)[2]在任意方向上的直线度，其公差带形状为两条平行直线。

（ ）(1分)[3]角度量值由于能通过等分圆周来获得任意大小的角度，因此无需再建立角度量值基准( ) (1分)[4]若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（ ） (1分)[5]计量器具的误差总与反映在示值误差与测量的重复性上。

( )(1分)[6]通常来说，同一要素的形状公差应大于定向的位置公差，平行度公差应大于相应的尺寸公差。

（ ） (1分)[7]过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

（ ）(1分)[8]为减少测量误差，通常不使用间接测量。

( )(1分)[9]同一字母的孔的基本偏差与轴的基本偏差相关于零线是完全对称的（ ）。

(1分)[10]结构型圆锥配合应优先选用基轴制配合。

（ ）(1分)[11]为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( ) (1分)[12]图样标注中0.02120φ+孔，假如没有标注其圆度公差，那么它的圆度误差值可任意确定。

（ ）(1分)[13]滚筒类零件的尺寸精度要求很低，形状精度要求较高，因此设计时应使用独立原则。

（ ） 二、填空题(12小题,共24.0分)(2分)[1]齿轮的基节偏差要紧是由( )与( )引起的。

(2分)[2]已知封闭环的极限尺寸与各构成环的基本尺寸，求各构成环的极限偏差的计算称之为 ( )。

(2分)[3]滚动轴承内圈内径的公差为10m μ，与之相配合的轴颈的直径公差为13m μ，若要求的最大过盈max Y 为-25m μ，则轴颈直径的下偏差为( ) m μ。

(2分)[4]量块组合使用时，为减少量块组合的积存误差，应力求使用最少的块数，通常不超过 块。
