完整版互换性习题及答案.doc第⼀章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中⼀个普遍遵守原则？列举互换性应⽤实例。
（⾄少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使⽤要求的⼀种特性。
（2）因为互换性对保证产品质量，提⾼⽣产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中⼀个普遍遵守的原则。
（3）列举应⽤实例如下：a、⾃⾏车的螺钉掉了，买⼀个相同规格的螺钉装上后就能照常使⽤。
b、⼿机的显⽰屏坏了，买⼀个相同型号的显⽰屏装上后就能正常使⽤。
c、缝纫机的传动带失效了，买⼀个相同型号的传动带换上后就能照常使⽤。
d、灯泡坏了，买⼀个相同的灯泡换上即可。
1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适⽤于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是⼀批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满⾜预定要求。
⽽不完全互换是零件加⼯好后，通过测量将零件按实际尺⼨的⼤⼩分为若⼲组，仅同⼀组内零件有互换性，组与组之间不能互换。
b、当装配精度要求较⾼时，采⽤完全互换将使零件制造精度要求提⾼，加⼯困难，成本增⾼；⽽采⽤不完全互换，可适当降低零件的制造精度，使之便于加⼯，成本降低。
（3）适⽤场合：⼀般来说，使⽤要求与制造⽔平，经济效益没有⽭盾时，可采⽤完全互换；反之，采⽤不完全互换。
1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件⼏何参数误差的允许范围。
（2）检测是兼有测量和检验两种特性的⼀个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的⼿段和条件，标准化是实现互换性的前提。
1-4．按标准颁布的级别来分，我国的标准有哪⼏种？答：按标准颁布的级别来分，我国标准分为国家标准、⾏业标准、地⽅标准和企业标准。
1-5．什么叫优先数系和优先数？答：（1）优先数系是⼀种⽆量纲的分级数值，它是⼗进制等⽐数列，适⽤于各种量值的分级。
互换性与技术测量试题及答案一、试题一、选择题（每题2分，共20分）1. 以下哪个不是互换性的基本条件？A. 尺寸一致性B. 几何形状一致性C. 功能一致性D. 材料一致性2. 在互换性设计中，以下哪个参数用于表示零件加工误差？A. 基本尺寸B. 上偏差C. 下偏差D. 公差3. 在技术测量中，以下哪个是测量误差的主要来源？A. 测量工具误差B. 测量方法误差C. 测量环境误差D. 所有以上选项4. 以下哪个测量方法属于间接测量？A. 尺寸测量B. 重量测量C. 温度测量D. 压力测量5. 在互换性设计中，以下哪个表示配合的最小间隙？A. 基本尺寸B. 上偏差C. 下偏差D. 公差二、判断题（每题2分，共20分）1. 互换性设计可以降低制造成本。
（）2. 公称尺寸是指零件的加工尺寸。
（）3. 在技术测量中，绝对误差是指测量值与真实值之间的差。
（）4. 测量误差越小，测量精度越高。
（）5. 在互换性设计中，配合间隙越大，零件磨损越严重。
（）三、填空题（每题2分，共20分）1. 互换性设计的基本原则是保证零件的______、______和______。
2. 在互换性设计中，公差带是由______、______和______组成的。
3. 测量误差包括______误差、______误差和______误差。
4. 在技术测量中，测量方法误差主要包括______误差、______误差和______误差。
5. 互换性设计中的配合分为______配合、______配合和______配合。
四、简答题（每题5分，共20分）1. 简述互换性设计的基本原则。
2. 简述测量误差的分类及特点。
3. 简述互换性设计中的配合种类及其特点。
4. 简述技术测量中减小测量误差的方法。
二、答案一、选择题1. D2. D3. D4. B5. C二、判断题1. √2. ×3. √4. √5. ×三、填空题1. 尺寸一致性、几何形状一致性、功能一致性2. 基本尺寸、上偏差、下偏差3. 系统误差、随机误差、粗大误差4. 方法误差、操作误差、环境误差5. 过盈配合、间隙配合、过渡配合四、简答题1. 互换性设计的基本原则：保证零件的尺寸一致性、几何形状一致性和功能一致性。
《互换性与测量技术》试题一、填空（20分）1、国标规定矩形花键配合的定心方式为——————，配合尺寸有————、————、————。
2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 ——————、——————、——————、——————。
3、基准制分为 ——————和——————。
4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为——————。
5、滚动轴承内圈与轴颈的配合采用基————制，外圈与外壳孔的配合采用基————制。
6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为————，该孔的最大实体尺寸为————mm ，最小实体尺寸为————mm 。
7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。
8、齿轮传动准确性的评定指标规有——————、——————、—————。
二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。
（20分）1、φ20H8（033.00+）/f7(020.0041.0--) 2、φ40H6(016.00+)/m5(020.0009.0++)三、判断题（对打“∨”错打“╳”填入括号内）（10分）（）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。
（）2、公差是指允许尺寸的变动量。
（）3、一般以靠近零线的那个偏差作为基本偏差。
（）4、在间隙配合中，孔的公差带都处于轴的公差带的下方。
（）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。
（）6、表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。
（）7、测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。
（）8、螺纹的精度分为精密、中等、粗糙三个级别。
（）9、螺纹的公称直径是指螺纹的大径。
（）10、切向综合误差ΔFi′是评定齿轮传动平稳性的误差指标。
四、下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。
互换性期末考试试题及答案一、选择题（每题2分，共20分）1. 互换性的定义是什么？A. 零件的尺寸精度B. 零件的几何精度C. 零件在装配过程中能够互相替换使用的性质D. 零件的表面粗糙度2. 互换性的主要作用是？A. 提高产品质量B. 降低生产成本B. 提高生产效率D. 保证产品性能3. 互换性在生产中的重要性体现在哪些方面？A. 保证产品质量B. 简化生产工艺C. 降低生产成本D. 所有选项4. 互换性设计的基本要求是什么？A. 确保零件的尺寸精度B. 确保零件的几何精度C. 确保零件的互换性D. 确保零件的表面粗糙度5. 互换性与标准化的关系是什么？A. 互换性是标准化的基础B. 标准化是互换性的前提C. 两者没有直接关系D. 互换性是标准化的结果6. 互换性与批量生产的关系是什么？A. 互换性是批量生产的基础B. 批量生产是互换性的前提C. 两者没有直接关系D. 互换性是批量生产的结果7. 互换性与装配的关系是什么？A. 互换性是装配的基础B. 装配是互换性的前提C. 两者没有直接关系D. 互换性是装配的结果8. 互换性与产品性能的关系是什么？A. 互换性是产品性能的基础B. 产品性能是互换性的前提C. 两者没有直接关系D. 互换性是产品性能的结果9. 互换性与产品可靠性的关系是什么？A. 互换性是产品可靠性的基础B. 产品可靠性是互换性的前提C. 两者没有直接关系D. 互换性是产品可靠性的结果10. 互换性与产品经济性的关系是什么？A. 互换性是产品经济性的基础B. 产品经济性是互换性的前提C. 两者没有直接关系D. 互换性是产品经济性的结果二、简答题（每题10分，共30分）1. 简述互换性在机械设计中的重要性。
2. 解释什么是尺寸链，并举例说明其在互换性中的应用。
3. 描述互换性与标准化、系列化、通用化之间的关系。
三、计算题（每题25分，共50分）1. 某零件的尺寸为50±0.1mm，若要保证装配时的互换性，需要考虑哪些因素？请计算装配时的最小间隙和最大间隙。
互换性试题第一章1.互换性按其_____可分为完全互换性和不完全互换性。
A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。
A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____ A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量 5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD 判断：1. 具有互换性的零件，其几何参数必须制成绝对精确。
2. 2.公差是允许零件尺寸的最大偏差。
3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。
4. 4.优先数系数是一些十进制等差数列构成的。
5. 5.公差值可以为零。
答案：BBABB 填空：1.不完全互换是指___________。
2.完全互换是指__________ 3.当装配要求很高时，若采用_____将使零件的尺寸公差很小，加工______，成本_____，甚至无法加工。
4．有时用加工或调整某一特定零件的尺寸，以达到其＿＿＿＿＿＿，称为＿＿＿＿＿＿。
5．优先数系仲任何一数值均称为＿＿＿＿＿＿＿＿＿＿＿。
6. 制造水平提高，可以减小＿＿＿＿＿＿＿＿，但永远不可能＿＿＿＿＿＿＿＿＿。
7. 规定公差的原则是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：1.零部件在装配前，允许有附加的选择；装配时允许有附加的调整，但不允许装配；装配时能满足预定要求。
2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。
3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：1. 什么是互换性？它对现代工业生产有何重要意义？2. 生产仲常用的互换性有几种？采用不完全互换的条件和意义是什么？3. 什么是公差与配合制？它包括哪些内容？4. 何谓泰勒原则？其内容如何？5. 建立公差与配合标准有何重要意义？6. 什么是国际公差制？我国为什么要采用国际公差制？1答案：1. 一台机器是很多零部件装配在一起所构成的。
⼤学机械设计精度与检测试卷（互换性）附答案版XX ⼤学XX 年上学期XX 级《互换性与技术测量》课程考试试卷(附答案)适⽤年级专业机类、⾮机类考试⽅式闭卷考试时间 120 分钟学院专业班级学号姓名题号⼀⼆三四五六七⼋总分阅卷教师得分………………………………………………………………………………………………………………⼀、是⾮题 (正确“T”；错误“F”,每⼩题2分，共20分)1.不需选择、调整和修配，就能互相替换装配的零件就是具有互换性的零件。
（）2.Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，⽽下偏差完全⼀样。
（）3.检验光滑⼯件时，规定安全裕度A ，即可以防⽌误收，也可以防⽌误废。
（）4.优先数系由⼀些⼗进制等⽐数列构成，R5系列公⽐6.11055≈=q 。
（）5.基本尺⼨不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（）6.量块按“等”使⽤时，忽略了量块的制造误差。
（）7.基本尺⼨>3～500mm,标准公差等级≤IT8的基本偏差K 、M 、N 以及标准公差等级≤IT7的基本偏差P ～ZC ，在计算孔的基本偏差时，应附加⼀个“△”值。
（） 8.轴上有⼀键槽，对称度公差为0.03mm ，该键槽的实际中⼼平⾯对基准轴线的最⼤偏离量为0.02mm ，它是符合要求的。
（）9.若某平⾯对基准的垂直度误差值为0.05mm ，则该平⾯的平⾯度误差值⼀定⼩于等于0.05mm 。
（）得分10.径向综合误差（ΔF i ″）是在齿轮双⾯啮合综合检查仪（简称双啮仪）上测量的。
（）⼆、正确回答下列问题： (每⼩题8分，共40分) 1.试述滚齿加⼯中，产⽣加⼯误差的主要因素。
2. 什么是包容要求(EP)和最⼤实体要求(MMP)？3.⽐较下列每两种形位公差带的异同：①圆度公差带与径向圆跳动公差带；②轴线直线度公差带（任意⽅向）与轴线对基准平⾯的垂直度公差带（任意⽅向）；4.什么是表⾯粗糙度原始轮廓中线？国家标准规定表⾯粗糙度的⾼度参数有哪三个？5.根据定⼼要素的不同，花键定⼼⽅式分哪三种？国家标准规定矩形花键⽤什么得分定⼼？三、计算下列各题：(每⼩题10分，共30分)1.若某配合的基本尺⼨为φ30mm, 最⼤间隙X max =0.023mm,孔的下偏差EI= -0.01mm, 孔的尺⼨公差T D =0.02mm,轴的上偏差es=0，试计算并画出其公差带图（要有计算公式）。
第一章1.互换性按其_____可分为完全互换性和不完全互换性。
A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。
A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD判断：1.具有互换性的零件，其几何参数必须制成绝对精确。
2. 2.公差是允许零件尺寸的最大偏差。
3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。
4. 4.优先数系数是由一些十进制等差数列构成的。
5. 5.公差值可以为零。
答案：BBABB（A:正确，B:错误）填空：装配时能满足预定要求。
2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。
3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：答案：1. 一台机器是由很多零部件装配在一起所构成的。
在装配时，从大批生产出的同一规格的零部件中，任意取出一件，不需要再经过任何挑选或修配，便可直接安装到该机器所在部件上去，而且能达到预定的质量和性能要求，这种技术叫互换性。
这类零部件称为具有互换性的零部件。
互换性是现代机械制造工业按照专业化协作原则组织生产的基本条件，以便于组织流水作业和自动化生产。
按照互换性原则进行生产，可以大大简化零部件的设计、制造和装配过程，缩短生产周期，提高劳动生产率，降低生产成本，保证产品质量，便于使用维修。
互换性试题与答案一、判断题(13小题,共13.0分)(1分)[1]如果零部件装配或更换时不需要挑选或修配，则该批零部件满足完全互换性。
（）(1分)[2]在任意方向上的直线度，其公差带形状为两条平行直线。
（）(1分后)[3]角度量值因为能够通过等分后圆周去赢得任一大小的角度，因此无须再创建角度量值基准()(1分)[4]若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（）(1分)[5]计量器具的误差总和反映在示值误差和测量的重复性上。
()(1分后)[6]一般来说，同一要素的形状公差应当大于定向的边线公差，平行度公差应当大于适当的尺寸公差。
（）(1分)[7]过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。
（）(1分后)[8]为增加测量误差，通常不使用间接测量。
()(1分)[9]同一字母的孔的基本偏差与轴的基本偏差相对于零线是完全对称的（）。
(1分)[10]结构型圆锥配合应优先选用基轴制配合。
（）(1分后)[11]为提升测量的准确性，应当尽量采用高等级量块做为基准展开测量。
()(1分后)[12]图样标示中?200?0.021孔，如果没标示其圆度公差，那么它的圆度误差值可任意确定。
（）(1分后)[13]滚筒类零件的尺寸精度建议很低，形状精度建议较低，所以设计时应使用单一制原则。
（）二、填空题(12小题,共24.0分)(2分后)[1]齿轮的基节偏差主要就是由()和()引发的。
(2分)[2]已知封闭环的极限尺寸和各组成环的基本尺寸，求各组成环的极限偏差的计算称之为()。
(2分)[3]滚动轴承内圈内径的公差为10?m，与之相配合的轴颈的直径公差为13?m，若要求的最大过盈ymax为-25?m，则轴颈直径的下偏差为()m。
(2分)[4]量块组合使用时，为减少量块组合的积累误差，应力求使用最少的块数，一般不超过块。
(2分后)[5]协调代号为φ50h10／js10的孔轴，未知it10=0.100mm，其协调的音速间隙（或过盈）分别为()mm、()mm。

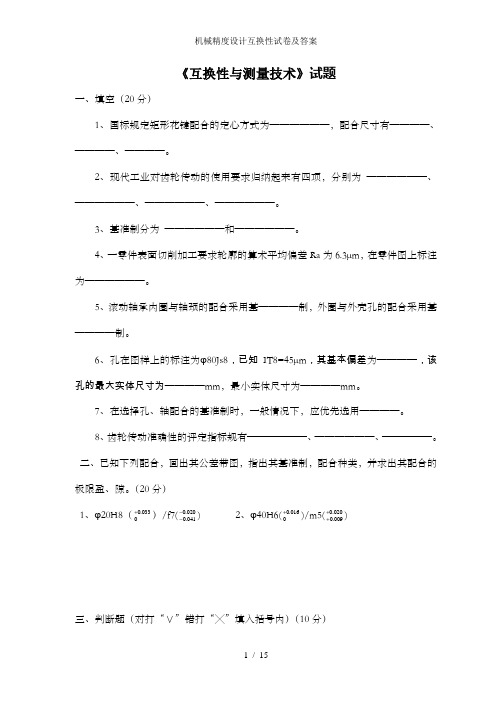

《互换性与测量技术》试题一、填空（20分）1、国标规定矩形花键配合的定心方式为——————，配合尺寸有————、————、————。
2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 ——————、——————、——————、——————。
3、基准制分为 ——————和——————。
4、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为——————。
5、滚动轴承内圈与轴颈的配合采用基————制，外圈与外壳孔的配合采用基————制。
6、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为————，该孔的最大实体尺寸为————mm ，最小实体尺寸为————mm 。
7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。
8、齿轮传动准确性的评定指标规有——————、——————、—————。
二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。
（20分）1、φ20H8（033.00+）/f7(020.0041.0--)2、φ40H6(016.00+)/m5(020.0009.0++)三、判断题（对打“∨”错打“╳”填入括号内）（10分）（）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。
（）2、公差是指允许尺寸的变动量。
（）3、一般以靠近零线的那个偏差作为基本偏差。
（）4、在间隙配合中，孔的公差带都处于轴的公差带的下方。
（）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。
（）6、表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。
（）7、测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。
（）8、螺纹的精度分为精密、中等、粗糙三个级别。
（）9、螺纹的公称直径是指螺纹的大径。
（）10、切向综合误差ΔFi′是评定齿轮传动平稳性的误差指标。
四、下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。
（10分）五、说出下列图中所标注的形位公差代号的含义。
（20分）六、试将以下要求用形位公差代号标注在图中（10分）1、Φ90h6轴的轴心线对Φ30H7孔的轴心线的同轴度公差为Φ0.025mm；2、Φ60h7轴的圆柱度公差为0.02mm；3、B面对Φ30H7孔轴心线的端面圆跳动公差为0.04mm；4、C面对B面的平行度公差为0.04mm；5、Φ30H7孔的轴心线对B面的垂直度公差为0.03mm；答案及评分标准：一、1、小径定心、大径、小径、键宽。
2、传动的准确性、传动的平稳性、载荷分布的均匀性、侧隙的合理性。
3、基孔制、基轴制。
4、标注表面粗糙度Ra为6.35、基孔制、基轴制。
6、±22μm，79.978mm，80.023mm。
或者79.977，80.0227、基孔制。
8、切向综合误差F i'、齿距累积误差F p、齿圈径向跳动F r、径向综合误差F i''、公法线长度变动F w（答对其中四个即可）评分标准：每空1分二、1、基孔制，间隙配合Xmax= +0.074Xmin= +0.0202、基孔制，过渡配合Xmax= +0.007Ymax= - 0.020评分标准：每小题基准制、配合种类、极限盈、隙各1分，公差带图6分。
三、1、×2、∨3、∨4、×5、×6、×7、×8、∨9、∨10、×评分标准：每题1分四、基本尺寸孔轴X max或Y minX min或Y maxT f ES EI T D Es ei T dΦ50 0.039 0 0.039 -0.025 -0.064 0.039 +0.103 +0.025 0.078 Φ25 -0.027 -0.048 0.021 0 -0.013 0.013 -0.014 -0.048 0.034 评分标准：每空1分五、1、φ50孔轴线对底面的平行度公差为φ0.03；2、φ80孔轴线对底面的垂直度公差为φ0.02；3、右端面对φ130孔轴线的圆跳动公差为0.03；4、φ130孔轴线对φ50孔轴线的同轴度公差为φ0.01；5、底面的平面度公差为0.012。
评分标准：每个含义4分六、评分标准：每项标注2分2006~2007学年第一学期期末《互换性与测量技术》试题一、填空（20分）1、配合分为以下三种——————、——————、——————。
2、位置公差中定向的公差项目有：——————、——————、——————。
跳动公差项目有：——————、——————。
3、普通螺纹结合的基本要求为——————、——————。
4、现代工业对齿轮传动的使用要求归纳起来有四项，分别为 ——————、——————、——————、——————。
5、基准制分为 ——————和——————。
6、一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm ，在零件图上标注为——————。
7、孔在图样上的标注为φ80Js8，已知IT8=45μm ，其基本偏差为————，该孔的最大实体尺寸为————mm ，最小实体尺寸为————mm 。
二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。
（20分）1、φ50H8（033.00+）/f7(020.0041.0--)2、φ30H6(016.00+)/m5(020.0009.0++)三、判断题（对打“∨”错打“╳”填入括号内）（10分）（ ）1、用来确定公差带相对于零线位置的偏差称为基本偏差。
（ ）2、圆柱度和同轴度都属于形状公差。
（ ）3、在间隙配合中，孔的公差带都处于轴的公差带上方。
（ ）4、在过渡配合中，孔的公差带都处于轴的公差带的下方。
（ ）5、某一尺寸后标注○E 表示其遵守包容原则。
（ ）6、表面粗糙度符号的尖端应从材料的外面指向被注表面。
（ ）7、极限尺寸是指允许尺寸变化的两个界限值。
（ ）8、螺纹的旋合长度分为精密、中等、粗糙三个级别。
（ ）9、螺纹的公称直径是指螺纹的中径。
（ ）10、齿向误差ΔF β是评定齿轮传动平稳性的误差指标。
四、下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。
（10分）五、说出下列图中所标注的形位公差代号的含义。
（20分）六、试将以下要求用形位公差代号标注在图中（10分） 1、 Φd 圆柱面的圆柱度公差为0.012mm ； 2、右端面对Φd 轴线的圆跳动公差为0.01mm ；3、Φd轴线的直线度公差为Φ0.008mm；4、圆锥面A的圆度公差为0.006mm；5、圆锥面A素线的直线度公差为0.005mm。
七、说明下列代号的含义（10分）1、M20╳2—6H/6g—S2、7 6 6 E L （GB10095-88）答案及评分标准：一、１、间隙配合、过盈配合、过渡配合２、平行度、垂直度、倾斜度。
圆跳动、全跳动。
3、可旋入性、联结可靠性4、传动的准确性、传动的平稳性、载荷分布的均匀性、侧隙的合理性。
5、基孔制、基轴制。
6、标注表面粗糙度Ra为6.37、±22μm，79.978mm，80.023mm。
或者79.977，80.023评分标准：每空1分二、1、基孔制，间隙配合Xmax= +0.074Xmin= +0.0202、基孔制，过渡配合Xmax= +0.007Ymax= - 0.020评分标准：每小题基准制、配合种类、极限盈、隙各1分，公差带图6分。
三、1、∨2、×3、∨4、×5、∨6、∨7、∨8、×9、×10、×评分标准：每题1分四、评分标准：每空1分五、1、Φ26H6孔的圆柱度公差为0.004mm；2、左右两端面对Φ26H6孔轴线的圆跳动公差为0.005；3、齿顶圆对Φ26H6孔轴线的圆跳动公差为0.008；4、右端面对左端面的平行度公差为0.008；5、尺寸15按f6遵守包容原则。
评分标准：每项含义4分六、评分标准：每项标注2分七、M20×2——细牙普通螺纹，公称直径20mm，螺距2mm；（2分）6H——内螺纹中径、顶径公差带代号；（1分）6g——外螺纹中径、顶公差带代号。
（1分）S——短旋合长度（1分）7——齿轮第一公差组精度等级（1分）6——齿轮第二公差组精度等级（1分）6——齿轮第三公差组精度等级（1分）E——齿厚上偏差代号（1分）L——齿厚下偏差代号（1分）2007~2008学年第一学期互换性与测量技术期末考试改革方案互换性与测量技术基础是机械类各专业的一门重要基础专业课，与工程实践联系密切，课程的基本知识在后续课程和机械工程中广泛应用。
该课程的任务是使学生获得机械零件的几何精度和相互配合的基础理论，掌握几何参数测量的基本技能。
为了适应新形势下高技能人才的培养目标，本课程将在期末考试方面做一些改革，具体内容如下。
一、考试形式：考试将分理论卷面考试、实际测量技能操作和平时表现等三部分组成。
二、各部分分值：总成绩为100分。
其中理论卷面考试占40分；实际测量技能操作占30分；平时表现占30分。
三、各类型题及具体要求详见附件。
附件1、理论考试卷（40分）《互换性与测量技术》期末考试试卷一、填空题（本大题共7小题，每空0.5分，共10分）一、填空（10分）1、配合分为以下三种——————、——————、——————。
2、位置公差中定向的公差项目有：——————、——————、——————。
3、基准制分为——————和——————。
4、孔在图样上的标注为φ80Js8，已知其IT8=45μm，其基本偏差为————，该孔的最大实体尺寸为————mm，最小实体尺寸为————mm。
5、基孔制中的孔的代号用———表示，其基本偏差为———偏差，数值为———，基准孔的公差带偏置在零线的———侧。
6、孔的基本尺寸为φ60，基本偏差代号为H，公差等级为7级，则其公差带代号为———。
轴的基本尺寸为φ60，基本偏差代号为f，公差等级为6级，则其公差带代号为———。
如果这对孔轴组成配合，其配合代号为———。
此配合的配合性质应属于———配合。
7、在选择孔、轴配合的配合制（即基准制）时，一般情况下，应优先选用————。
二、判断题（对打“∨”错打“╳”填入括号内。
本大题共10小题，每题1分，共10分）（ ）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。
（ ）2、尺寸公差是指允许尺寸的变动量。
（ ）3、一般以靠近零线的那个偏差作为基本偏差。
（ ） 4、在间隙配合中，孔的公差带都处于轴的公差带的下方。
（ ）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。
（ ）6、表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。
