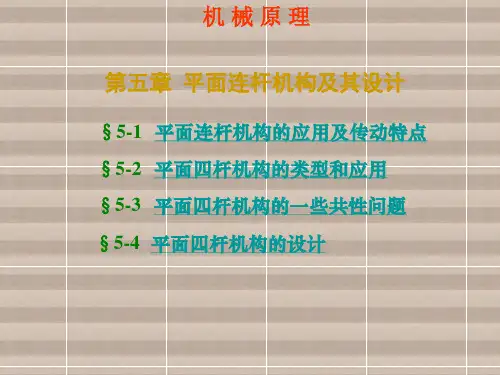

第五章 平面连杆机构及其设计 §5-1平面连杆机构的应用及传动特点§5-2平面四杆机构的类型和应用§5-3平面四杆机构的一些共性问题§5-4 平面四杆机构的设计1）低副便于加工、润滑；构件间压强小、磨损小、承载能力大、寿长；2）连杆机构型式多样，可实现转动、移动、摆动、平面复合运动等运动形式间的转换。
如：锻压机肘杆机构，单侧曲线槽导杆机构，汽车空气泵，可变行程滑块机构，等。
一、平面连杆机构的优点和应用平面连杆机构:各构件全部用低副联接而成的平面机构（低副机构）.例如：四足机器人（图片、动画）、内燃机中的曲柄滑块机构、汽车刮水器、缝纫机踏板机构、仪表指示机构等。
曲柄滑块机构摆动导杆机构常见平面连杆机构：铰链四杆机构（雷达天线，飞剪，搅拌机）锻压机肘杆机构可变行程滑块机构3）可用于远距离操纵、重载机构，如：自行车手闸机构，挖掘机等。
4）连杆曲线丰富，可实现特定的轨迹要求，如：搅拌机构，鹤式起重机等。
挖掘机搅拌机构鹤式起重机二、平面连杆机构的缺点1）运动副中的间隙会造成较大累积误差，运动精度较低。
2）多杆机构设计复杂，效率低。
3）多数构件作变速运动，其惯性力难以平衡，不适用于高速。
多杆机构大都是四杆机构组合或扩展的结果。
本章介绍四杆机构的分析和设计。
六杆机构及六杆机构的实际应用一、 铰链四杆机构的基本型式和应用铰链四杆机构：全部用回转副联接而成的四杆机构。
连架杆——与机架相联的构件；周转副——组成转动副的两个构件作整周相对转动的转动副；曲柄1——作整周定轴回转的构件；摇杆3——作定轴摆动的构件；转动副摆转副（C、D）周转副（A、B）铰链四杆机构分为：曲柄摇杆机构、双曲柄机构和双摇杆机构。
1.曲柄摇杆机构铰链四杆机构中，若两连架杆中有一个为曲柄，另一个为摇杆，则称为曲柄摇杆机构。
实现转动和摆动的转换。
雷达天线俯仰机构缝纫机踏板机构应用（动画演示）：雷达天线俯仰角调整机构，飞剪机构，搅拌机构，摄影机抓片机构、缝纫机踏板机构等。
