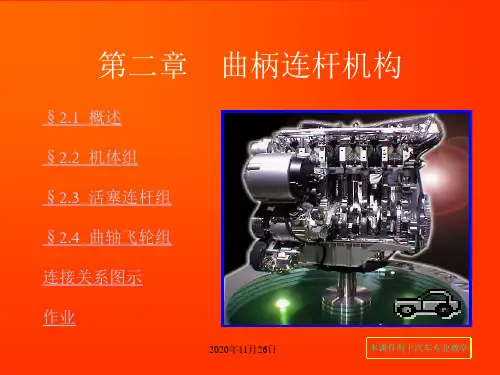

第二章曲柄连杆机构§2.1 概述§2.2 机体组§2.3 活塞连杆组§2.4 曲轴飞轮组连接关系图示作业本课件用于汽车专业教学2020年11月26日教学目的与要求1、掌握曲柄连杆机构功用及组成。
2、了解曲柄连杆机构受力情况。
3、掌握气缸体与曲轴箱的型式，气缸的排列型式，气缸盖的功用、组成及其缸盖螺栓拆卸注意事项，气缸垫的功用、要求、构造及安装方向，油底壳构造及密封，汽油机燃烧室的常见类型及其特点，气缸与气缸套的工作条件、型式。
4、掌握活塞连杆组及其各零部件结构特点，气环密封原理，油环泵油原理。
5、掌握曲轴的功用和型式及结构特点。
6、了解四、六缸发动机曲拐布置形式。
7、掌握发动机工作循环表的绘制方法并学会运用工作循环表。
重点与难点1、机体组、活塞连杆组、曲轴飞轮组的结构特点。
2、气环的密封原理、泵油现象，扭曲环的特点，活塞环的安装方向及位置。
3、四、六缸发动机工作循环表的绘制。
§2.1 概述作用：组成：工作条件：受力：把混合气爆发作用在活塞顶上的压力转变为曲轴旋转运动而对外输出动力。
机体组、活塞连杆组、曲轴飞轮组。
高温、高压、高速、化学腐蚀。
气体作用力、运动质量惯性力、离心力、摩擦力等。
曲柄连杆机构的组成气缸体曲轴箱气缸盖气缸套气缸垫油底壳机体组活塞活塞环活塞销连杆活塞连杆组曲轴飞轮扭转减振器曲轴飞轮组曲柄连杆机构活塞连杆组和曲轴飞轮组曲柄连杆机构组成情况图示版权所有：太原大学巩利平工作情况演示一、气体作用力（F P ）F P 对发动机的影响：（1）产生翻倒力矩（F P2）（2）产生有效扭矩（F S ）结论：（1）发动机上下振动并非气体压力所致（2）活塞左侧所受侧压力（作功冲程侧压力）大于右侧所受侧压力（压缩冲程侧压力）作功冲程压缩冲程二、往复惯性力与离心力往复运动（活塞、连杆小头）惯性力旋转运动（曲柄、连杆大头）离心力1.往复惯性力：0 max 0前半行程后半行程（惯性力向上）（惯性力向下）活塞上止点下止点当活塞从下止点向上止点运动时，正好相反。
