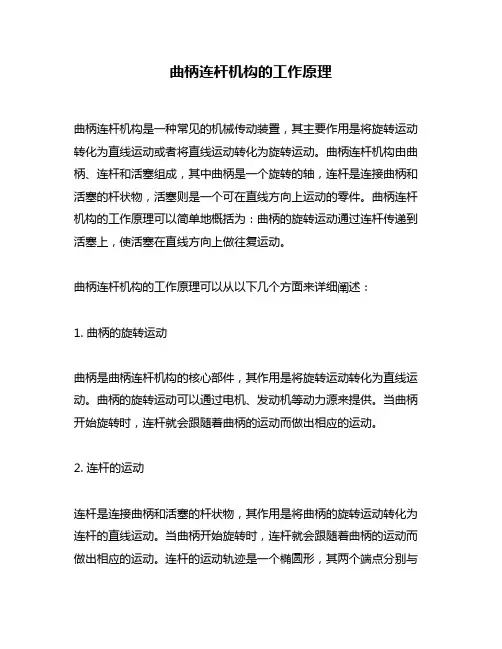

曲柄连杆机构的工作原理曲柄连杆机构是一种常见的机械传动装置，其主要作用是将旋转运动转化为直线运动或者将直线运动转化为旋转运动。
曲柄连杆机构由曲柄、连杆和活塞组成，其中曲柄是一个旋转的轴，连杆是连接曲柄和活塞的杆状物，活塞则是一个可在直线方向上运动的零件。
曲柄连杆机构的工作原理可以简单地概括为：曲柄的旋转运动通过连杆传递到活塞上，使活塞在直线方向上做往复运动。
曲柄连杆机构的工作原理可以从以下几个方面来详细阐述：1. 曲柄的旋转运动曲柄是曲柄连杆机构的核心部件，其作用是将旋转运动转化为直线运动。
曲柄的旋转运动可以通过电机、发动机等动力源来提供。
当曲柄开始旋转时，连杆就会跟随着曲柄的运动而做出相应的运动。
2. 连杆的运动连杆是连接曲柄和活塞的杆状物，其作用是将曲柄的旋转运动转化为连杆的直线运动。
当曲柄开始旋转时，连杆就会跟随着曲柄的运动而做出相应的运动。
连杆的运动轨迹是一个椭圆形，其两个端点分别与曲柄和活塞相连。
3. 活塞的运动活塞是曲柄连杆机构中的一个重要部件，其作用是将连杆的直线运动转化为活塞的往复运动。
当连杆开始运动时，活塞就会跟随着连杆的运动而做出相应的往复运动。
活塞的运动轨迹是一个直线，其运动方向与连杆的方向相同。
4. 工作循环曲柄连杆机构的工作循环可以分为四个阶段：进气、压缩、燃烧和排气。
在进气阶段，活塞向下运动，使气门打开，进入空气和燃料混合物。
在压缩阶段，活塞向上运动，将气门关闭，并将混合物压缩到燃烧室中。
在燃烧阶段，混合物被点燃，产生高温高压气体，推动活塞向下运动。
在排气阶段，活塞向上运动，将废气排出燃烧室。
总之，曲柄连杆机构是一种重要的机械传动装置，其工作原理是将旋转运动转化为直线运动或者将直线运动转化为旋转运动。
曲柄、连杆和活塞是曲柄连杆机构的三个核心部件，它们之间的协调运动使得机构能够完成各种工作任务。
了解曲柄连杆机构的工作原理对于机械工程师和机械制造工作者来说是非常重要的，因为它们可以通过对机构的设计和优化来提高机械设备的性能和效率。

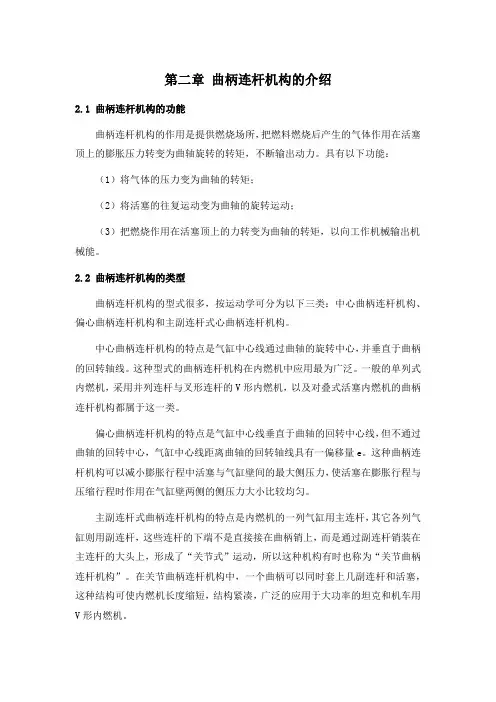

第二章曲柄连杆机构的介绍2.1 曲柄连杆机构的功能曲柄连杆机构的作用是提供燃烧场所，把燃料燃烧后产生的气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩，不断输出动力。
具有以下功能：（1）将气体的压力变为曲轴的转矩；（2）将活塞的往复运动变为曲轴的旋转运动；（3）把燃烧作用在活塞顶上的力转变为曲轴的转矩，以向工作机械输出机械能。
2.2 曲柄连杆机构的类型曲柄连杆机构的型式很多，按运动学可分为以下三类：中心曲柄连杆机构、偏心曲柄连杆机构和主副连杆式心曲柄连杆机构。
中心曲柄连杆机构的特点是气缸中心线通过曲轴的旋转中心，并垂直于曲柄的回转轴线。
这种型式的曲柄连杆机构在内燃机中应用最为广泛。
一般的单列式内燃机，采用并列连杆与叉形连杆的V形内燃机，以及对叠式活塞内燃机的曲柄连杆机构都属于这一类。
偏心曲柄连杆机构的特点是气缸中心线垂直于曲轴的回转中心线，但不通过曲轴的回转中心，气缸中心线距离曲轴的回转轴线具有一偏移量e。
这种曲柄连杆机构可以减小膨胀行程中活塞与气缸壁间的最大侧压力，使活塞在膨胀行程与压缩行程时作用在气缸壁两侧的侧压力大小比较均匀。
主副连杆式曲柄连杆机构的特点是内燃机的一列气缸用主连杆，其它各列气缸则用副连杆，这些连杆的下端不是直接接在曲柄销上，而是通过副连杆销装在主连杆的大头上，形成了“关节式”运动，所以这种机构有时也称为“关节曲柄连杆机构”。
在关节曲柄连杆机构中，一个曲柄可以同时套上几副连杆和活塞，这种结构可使内燃机长度缩短，结构紧凑，广泛的应用于大功率的坦克和机车用V形内燃机。
2.3 曲柄连杆机构的研究方法运用理论分析和计算机数值仿真相结合的方法，通过对曲柄连杆机构运动过程的模拟，完成一个工作周期内的仿真，得到曲轴在实际工作周期内的动态边界条件，继而运用VS软件得到几种不同的曲柄连杆机构以及其在实际工作的运动规律，并对这几种曲柄连杆机构的运动规律进行参数化分析，从而由运行规律推导出其精确公式或近似式。

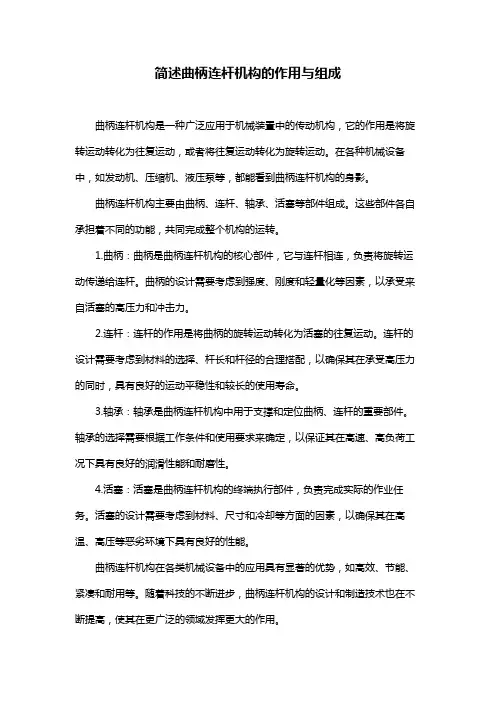

简述曲柄连杆机构的作用与组成
曲柄连杆机构是一种广泛应用于机械装置中的传动机构，它的作用是将旋转运动转化为往复运动，或者将往复运动转化为旋转运动。
在各种机械设备中，如发动机、压缩机、液压泵等，都能看到曲柄连杆机构的身影。
曲柄连杆机构主要由曲柄、连杆、轴承、活塞等部件组成。
这些部件各自承担着不同的功能，共同完成整个机构的运转。
1.曲柄：曲柄是曲柄连杆机构的核心部件，它与连杆相连，负责将旋转运动传递给连杆。
曲柄的设计需要考虑到强度、刚度和轻量化等因素，以承受来自活塞的高压力和冲击力。
2.连杆：连杆的作用是将曲柄的旋转运动转化为活塞的往复运动。
连杆的设计需要考虑到材料的选择、杆长和杆径的合理搭配，以确保其在承受高压力的同时，具有良好的运动平稳性和较长的使用寿命。
3.轴承：轴承是曲柄连杆机构中用于支撑和定位曲柄、连杆的重要部件。
轴承的选择需要根据工作条件和使用要求来确定，以保证其在高速、高负荷工况下具有良好的润滑性能和耐磨性。
4.活塞：活塞是曲柄连杆机构的终端执行部件，负责完成实际的作业任务。
活塞的设计需要考虑到材料、尺寸和冷却等方面的因素，以确保其在高温、高压等恶劣环境下具有良好的性能。
曲柄连杆机构在各类机械设备中的应用具有显著的优势，如高效、节能、紧凑和耐用等。
随着科技的不断进步，曲柄连杆机构的设计和制造技术也在不断提高，使其在更广泛的领域发挥更大的作用。
总之，曲柄连杆机构是一种重要的机械传动装置，它通过各部件的协同作用，实现了旋转运动与往复运动的相互转换。
曲柄连杆机构名词解释概述及解释说明1. 引言1.1 概述曲柄连杆机构是一种常见的机械传动结构，它由曲柄和连杆组成，通过运动副的连接使得曲柄产生往复旋转运动，并将这种运动转化为连杆的直线往复运动。
该机构在许多领域中得到广泛应用，如汽车发动机、农业机械和工业设备等。
本文将对曲柄连杆机构进行全面的名词解释和详细的说明。
1.2 文章结构本文将按照以下结构来介绍曲柄连杆机构的相关内容：第2部分：曲柄连杆机构的定义和原理。
我们将介绍曲柄连杆机构的基本概念以及其组成部分，并详细解释其工作原理和运动特点，以便读者能够更好地理解该机构。
第3部分：曲柄连杆机构的分类与应用领域。
在此部分中，我们将对不同类型的曲柄连杆机构进行分类介绍，并通过案例分析展示其在汽车发动机等领域中的具体应用。
第4部分：曲柄连杆机构设计与优化方法研究进展。
我们将介绍曲柄连杆机构的设计流程和基本原则，并列举当前常用的设计软件和工具。
此外，我们还将探讨曲柄连杆机构优化方法的研究现状和未来发展趋势。
第5部分：结论。
在这一部分，我们将对全文进行小结，并指出本研究存在的不足之处以及进一步研究的方向。
同时，我们还将展望曲柄连杆机构在未来的应用前景。
1.3 目的本文旨在对曲柄连杆机构进行深入解析，帮助读者全面了解其定义、原理、分类和应用领域，并介绍相关的设计与优化方法。
通过掌握这些知识，读者能够更好地理解曲柄连杆机构在实际应用中的意义和作用，并为相关领域中的工程设计和科学研究提供参考依据。
2. 曲柄连杆机构的定义和原理：曲柄连杆机构是一种常见的机械传动装置，由曲柄、连杆和活塞组成。
它通过转动曲柄轴使连杆运动，从而实现能量的转换和传递。
2.1 曲柄连杆机构的概念和基本组成部分：曲柄连杆机构主要由三个基本部分组成：曲柄、连杆和活塞。
- 曲柄：曲柄一般为一个旋转轴，又称为枢轴或者主轴。
它被固定在机器的机壳上，并具有一个离心浇铸或锻造得到的非对称几何形状。
- 连杆：连杆是连接曲柄与活塞的元件，其长度可以控制活塞的运动幅度。
