臭氧老化试验箱的说明书

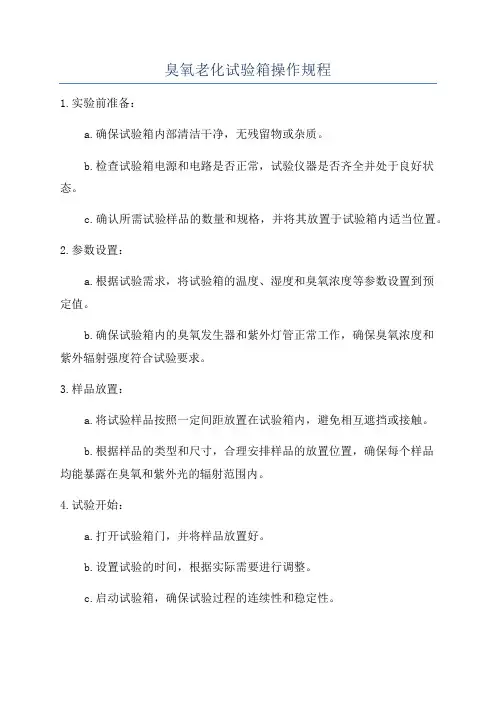

臭氧老化试验箱操作规程1.实验前准备：a.确保试验箱内部清洁干净，无残留物或杂质。

b.检查试验箱电源和电路是否正常，试验仪器是否齐全并处于良好状态。

c.确认所需试验样品的数量和规格，并将其放置于试验箱内适当位置。

2.参数设置：a.根据试验需求，将试验箱的温度、湿度和臭氧浓度等参数设置到预定值。

b.确保试验箱内的臭氧发生器和紫外灯管正常工作，确保臭氧浓度和紫外辐射强度符合试验要求。

3.样品放置：a.将试验样品按照一定间距放置在试验箱内，避免相互遮挡或接触。

b.根据样品的类型和尺寸，合理安排样品的放置位置，确保每个样品均能暴露在臭氧和紫外光的辐射范围内。

4.试验开始：a.打开试验箱门，并将样品放置好。

b.设置试验的时间，根据实际需要进行调整。

c.启动试验箱，确保试验过程的连续性和稳定性。

d.观察试验过程中的温度、湿度、臭氧浓度和紫外辐射强度等参数的变化，并记录。

5.试验结束：a.根据试验要求，定时关闭试验箱，并停止臭氧发生器和紫外灯管的工作。

b.打开试验箱门，取出样品。

c.对试验样品进行检查和评估，记录样品的老化程度和相关性能参数。

d.清理试验箱内部，确保试验箱内外的干净整洁。

6.安全注意事项：a.在试验箱开启期间，严禁将人体或其他物体部分放入试验箱内。

b.在试验过程中，应注意试验箱电源和电路的安全，避免电气泄漏和触电事故。

c.注意保持试验箱周围的通风良好，防止臭氧浓度超过安全标准。

d.在试验过程中，如发现异常情况或设备故障，应及时停止试验，并进行检修和维护。

以上是臭氧老化试验箱的操作规程，通过严格按照规程操作，能够保证试验的准确性和安全性，确保试验结果的可靠性。

同时，适当的维护和保养试验设备，也能延长试验箱的使用寿命，提高设备的稳定性和可靠性。

氧老化箱的技术参数
臭氧老化箱适用于非金属材料和橡胶制品的老化龟裂试验检测,在通过一定温度的臭氧环境中检测其产品的耐老化程度。

技术参数:
1.温度范围：0℃～70℃
2.湿度范围：40%～98%R.H
3.温度波动度：≤±0.5℃
4.温度均匀度：≤2℃
5.温度偏差：≤±1.5℃
6.湿度波动度:+2、-3%R.H
7.升温速率：0.7～1.0℃/min
8.降温速率：常温降至10℃≤20min/非限性
9.臭氧浓度：10～1000pphm
10.气体流速：12～16mm/S
11.臭氧样架:静态、动态拉伸试验样架（订货时说明）
12.样架转速:360度旋转样品架（转速1r/min）
13.时间设定范围：0～9999小时
14.电源要求：AC380（±10%）V/50HZ三相五线制
臭氧老化箱控制系统：
1.温湿度和臭氧浓度仪表采用全进口7.0英寸触摸屏显示仪，P.I.D微电脑S.S.R 控制器;
2.精度：0.1℃（显示范围）
3.解析度：±0.1℃
4.感温传感器：PT100铂电阻测试器；
5.控制方式：热平衡调温方式；
6.温度控制采用P.I.D系统同频道协调控制;
7.具有自动演算的功能,可减少人为设定时所带来的不便;
臭氧系统：
1.臭氧发生器主件为无声放电管臭氧发生器（具有噪音体积小,纯度高等特点）4～20mA输出控制精度±10%;
2.电极冷却方式：风冷式;。

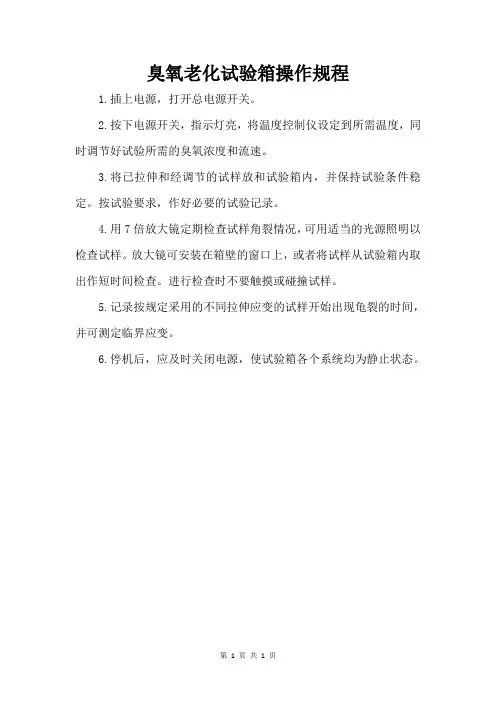

臭氧老化试验箱操作规程
1.插上电源，打开总电源开关。

2.按下电源开关，指示灯亮，将温度控制仪设定到所需温度，同时调节好试验所需的臭氧浓度和流速。

3.将已拉伸和经调节的试样放和试验箱内，并保持试验条件稳定。

按试验要求，作好必要的试验记录。

4.用7倍放大镜定期检查试样角裂情况，可用适当的光源照明以检查试样。

放大镜可安装在箱壁的窗口上，或者将试样从试验箱内取出作短时间检查。

进行检查时不要触摸或碰撞试样。

5.记录按规定采用的不同拉伸应变的试样开始出现龟裂的时间，并可测定临界应变。

6.停机后，应及时关闭电源，使试验箱各个系统均为静止状态。

第1 页共1 页。

HYQL-ZW-150臭氧老化试验箱（紫外型）规格书一、产品介绍设备用途臭氧老化试验箱系属于气候模拟试验箱之一，适用于非金属材料和橡胶类等制品在静态拉伸变形下，暴露于含有一定浓度臭氧的空气中和一定的温度中进行混合老化试验。

适用的测试项目臭氧老化试验箱适用于非金属材料和橡胶类制品耐臭氧老化试验。

如：硫化橡胶、热塑料橡胶、电缆绝缘护套等产品在静态拉伸或连续的动态拉伸变形下，或在间断的动态拉伸与静态拉伸交替的变形下暴露于密闭无光照含有恒定臭氧浓度的空气和恒温的试验箱中检测，从试验表面发生的龟裂或其它性能的变化程度，以评定橡胶的耐臭氧老化性能设备工作原理臭氧在大气中的含量很少却是橡胶龟裂的主要因素，臭氧老化箱模拟和强化大气中的臭氧条件研究臭氧对橡胶的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命测试方法设备由无声高效臭氧发生器发生的臭氧气体,和一定量的已处理的空气,在交换器中混合后送入试验箱,紫外检测仪将连续在线检测到的臭氧浓度,反馈到臭氧发生器控制系统,使控制系统根据设定值有效的控制臭氧的发生,从而试验箱保持合适的臭氧浓度,另由加热加湿系统工作,满足所有试验条件.二、满足相关标准该设备应是按照下列标准为依据而制造的：GB/T7762-2014硫化橡胶耐臭氧老化试验静态拉伸试验法三、主要技术参数3.1工作室尺寸500×600×500mm(深×宽×高)3.2温度范围20℃～+65℃3.3湿度范围30～95%R.H（开臭氧时，湿度不超过65%）3.4湿度波动度+2%/-3%R.H3.5温度波动度±0.5℃3.6温度偏差±2.0℃3.7温度均匀度≤2℃3.8升降温速率升温速率；≥2℃/min；降温速率：≥1℃/min；3.8臭氧浓度25-1000pphm（设定值控制）可调3.9显示精度≤1pphm；3.10臭氧测量精度±2pphm3.11升温速度0.7-1.0℃/min箱门合理的位置设置一个透明窗口，3观测室内试样的变化。

臭氧老化试验机操作说明感谢您购买ASLI臭氧老化试验机。

本仪器又称模拟环境试验机，其可靠度、精确度和稳定度及为重要。

ASLI生产之仪器是以用户满意为宗旨，以产品质优耐用为目的，积累多年丰富生产制造经验，广泛吸收用户意见，经多次技术改进之优良产品，选用之部件可靠性高，质量优良，能保证各式产品性能的可靠度、稳定度和精确度，故用户可放心使用。

ASLI专业研发、生产以下产品：可程式恒温恒湿试验机、高温型恒温恒湿试验机、快速变温试验机、高低温试验机、冷热冲击试验机、盐水喷雾试验机、步入式试验室、高压老化试验机、氙灯耐侯试验机、高温灰化炉、紫外线老化试验机、老化试验机、耐黄变试验机、换气老化试验机、破裂强度试验机、盐水喷雾试验机、精密型热风循环干燥箱、电磁振动试验台、双翼跌落试验台、单翼跌落试验机、手机跌落试验机、手机翻盖/滑盖试验机、笔记本翻盖寿命试验机、各种型号万能材料试验机、拉力机、各种硬度机、模拟汽车运输振动试验机、摇摆试验机、投影仪、三坐标、影相测试仪、立式耐压试验机、台式工频耐压试验机、弯曲试验机、耐磨耗试验机、纸带耐摩擦试验机、标准光源对色箱等专业领域的研究开发。

符合GB、BS、ASSTMI、ENN、UL、ISO、CNS、DIN、等相关的检测标准。

说明书是机器的使用指南，本手册详细说明如何安装、操作程序、保养方法与简单的故障维修，及使用注意事项。

请仔细阅读本手册,并依照规定的程序操作,可使您每次皆能顺利地操作使用。

请谨记注意事项可免除机器因人为操作不当而故障,正确的保养方法可延长机器寿命。

在设置运行维护、保养、检查之前，请务必详细阅读此说明书，熟记有关事项之后，方可操作和检查机器，以便正确的操作和使用延长机器寿命。

ASLI各类产品均经检验合格才出厂，您可放心使用,若有任何困难或问题,请与ASLI业务部直接联系。

目录1.性能规格2.机器要求设备.3.机器安装场所及安装方法4.机器电源配置及安装方法5.使用前注意事项6.运转程序（详见控制器操作说明书）7.保养注意事项8.运转注意事项9.随机配件10.故障实例11.控制器操作说明（详见控制器操作说明书）一、性能规格：1.1.机器型号：QA-801.2.温度范围：RT(室温)～85℃试验使用温度为60℃以内1.3.湿度范围：光照时40～90％标准规定湿度为65％以下（湿度越大臭氧浓度波动越大）1.4.控制精度：温度；±0.5℃/湿度；±2.0％注意：以上#2～4项之性能保证，需于温度感测稳定30分钟后测量！1.5.分布均匀：温度；±2.0℃/湿度；±3.0％注意：以上#5项之性能保证，需距测试区每一壁面1/6位置测量，且需于6.温湿度稳定30分钟后测量！1.6.加温时间：由RT(室温)升温至60℃大约需要15分钟以内。

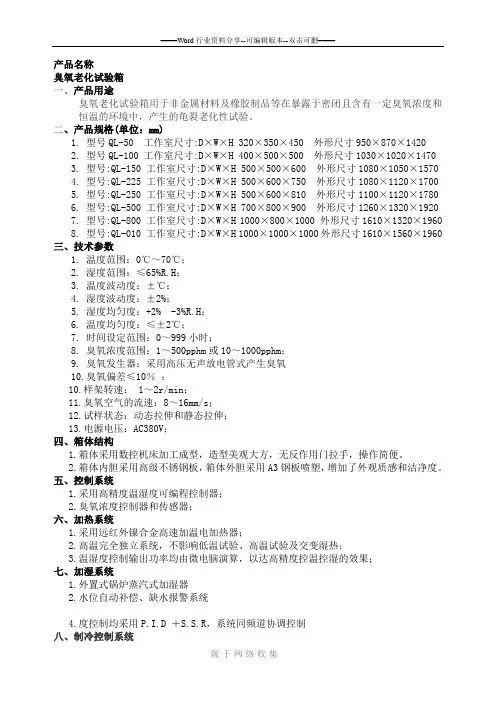

产品名称臭氧老化试验箱一、产品用途臭氧老化试验箱用于非金属材料及橡胶制品等在暴露于密闭且含有一定臭氧浓度和恒温的环境中，产生的龟裂老化性试验。

二、产品规格(单位：mm)1.型号QL-50 工作室尺寸:D×W×H 320×350×450 外形尺寸950×870×14202.型号QL-100 工作室尺寸:D×W×H 400×500×500 外形尺寸1030×1020×14703.型号:QL-150 工作室尺寸:D×W×H 500×500×600 外形尺寸1080×1050×15704.型号:QL-225 工作室尺寸:D×W×H 500×600×750 外形尺寸1080×1120×17005.型号:QL-250 工作室尺寸:D×W×H 500×600×810 外形尺寸1100×1120×17806.型号:QL-500 工作室尺寸:D×W×H 700×800×900 外形尺寸1260×1320×19207.型号:QL-800 工作室尺寸:D×W×H 1000×800×1000 外形尺寸1610×1320×19608.型号:QL-010 工作室尺寸:D×W×H 1000×1000×1000外形尺寸1610×1560×1960三、技术参数1.温度范围：0℃～70℃；2.湿度范围：≤65%R.H；3.温度波动度：±℃；4.湿度波动度：±2%；5.湿度均匀度：+2% -3%R.H；6.温度均匀度：≤±2℃；7.时间设定范围：0～999小时；8.臭氧浓度范围：1～500pphm或10～1000pphm；9.臭氧发生器：采用高压无声放电管式产生臭氧10.臭氧偏差≤10％；10.样架转速： 1～2r/min；11.臭氧空气的流速：8～16mm/s；12.试样状态：动态拉伸和静态拉伸；13.电源电压：AC380V；四、箱体结构1.箱体采用数控机床加工成型，造型美观大方，无反作用门拉手，操作简便。

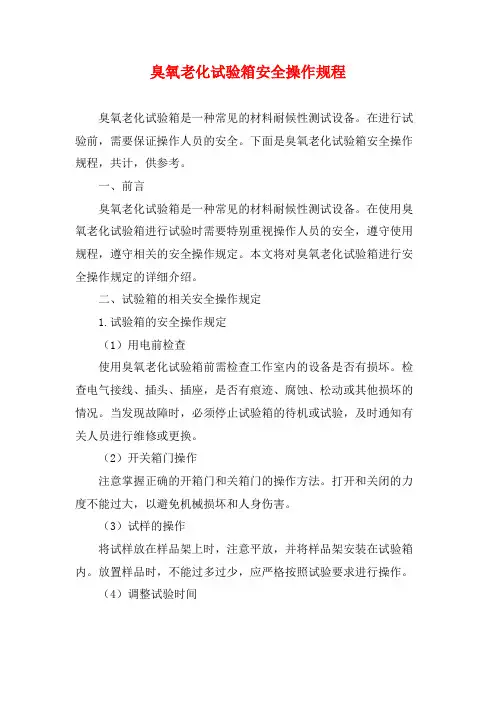

臭氧老化试验箱安全操作规程臭氧老化试验箱是一种常见的材料耐候性测试设备。

在进行试验前，需要保证操作人员的安全。

下面是臭氧老化试验箱安全操作规程，共计，供参考。

一、前言臭氧老化试验箱是一种常见的材料耐候性测试设备。

在使用臭氧老化试验箱进行试验时需要特别重视操作人员的安全，遵守使用规程，遵守相关的安全操作规定。

本文将对臭氧老化试验箱进行安全操作规定的详细介绍。

二、试验箱的相关安全操作规定1.试验箱的安全操作规定（1）用电前检查使用臭氧老化试验箱前需检查工作室内的设备是否有损坏。

检查电气接线、插头、插座，是否有痕迹、腐蚀、松动或其他损坏的情况。

当发现故障时，必须停止试验箱的待机或试验，及时通知有关人员进行维修或更换。

（2）开关箱门操作注意掌握正确的开箱门和关箱门的操作方法。

打开和关闭的力度不能过大，以避免机械损坏和人身伤害。

（3）试样的操作将试样放在样品架上时，注意平放，并将样品架安装在试验箱内。

放置样品时，不能过多过少，应严格按照试验要求进行操作。

（4）调整试验时间进行试验，根据所测材料的性能特点选取需要的时间范围，严格按照试验时间要求进行操作。

（5）关机操作试验结束后要及时关机，注意冷却后才能关闭电源总开关。

（6）注意观察在密闭环境中使用臭氧浓度极高，需要严格注意观察氧气含量是否达标，及时通风换气。

同时注意观察仪器运行是否正常，如仪器有异常（如烟雾、异味、低温等），应立即关机并安排人员检查。

2.具体使用方法（1）开机接好电源，打开电源开关，启动仪器。

（2）设置参数通过前面板的按键控制以及显示屏对试验参数进行设定，根据要测试的物品不同设定相应的参数，比如时间、温度、湿度、氧浓度等。

（3）放置试样将需要测试的试样放置在预先准备好的试样架上，并将样品架插入试验箱内，注意不要让试样堆积太高并且不要碰到试验箱内壁。

（4）开始试验开始试验前，一定要检查试样架及试样是否安置正确。

启动试验后，若需调整参数时，需要前面板、显示屏及按钮进行参数调整。

臭氧老化箱操作规程1 试验准备1.1 实验室据【试验委托单】抽取规定比例的产品作为试验样本。

1.2 认真检查电气设备状态，确保设备完好。

2 试验操作步骤2.1 打开总电源，设备通电；2.2 将样件固定在夹具上或放置在转台中；2.3 按下“启动”按钮、“转台”及“臭氧”开关；2.4 根据试验要求设置臭氧浓度和试验温度。

2 臭氧浓度（单位pphm）控制仪操作方法：点击一次“SET”键，仪表下排绿色数码管闪烁，用“《”位选件可以移动需要更改的数字位数的位置，用“︾”减少键和“︽”增加键可以改变设定值数字的大小。

设定完毕，点击“SET”键一次可回到测量画面。

2 试验温度（单位℃）的设定方法：点击一次“SET”键，下排数码的“个”位数字闪烁，然后按增加键“︽”和减少键“︾”来改变数值；然后按位选键，“《”移到“十”位数字闪烁，在按增加键“︽”和减少键“︾”来改变数值，以此类推，用“《”位移键可移动数字，用“︾”减少键和“︽”增加键可更改每位数字，达到设定相应的试验温度值。

设定完毕按“SET”键两次，仪表回到正常工作状态的测量画面。

2.5 根据试验要求设置试验时间（时间显示单位为：XX小时XX分钟）2 显示器（框）：正常工作时，上边四位LED数码管显示延时值，下边的四位LED数码管显示设定值。

上排红色显示框内“”为延时时间的实时显示值，单位为：XX小时XX分钟，表示设备已运行的时间，下排红色显示框内“”为设定值的显示值，单位为：XX小时XX分钟，表示运行时间的设定值，2 定时时间（延时值）设定方法：在显示范围内利用增加键和位选键即可任意设定续电器延时值，第一位按位选键，POW指示灯亮，下边第一位数码管闪烁，按增加键设定第一位数值，在按位选键，下边地二位数码管闪烁，按增加键设定地二位数值，以此类推，可以设地三位，第四位数值，此时数码管仍在闪烁，等大约过了8秒钟后，闪烁自动停止，按复位键使工作指示灯“POW”闪烁，仪表自动回到正常工作状态，以上设定的续电器释放时间、吸合时间便自动存入机内。

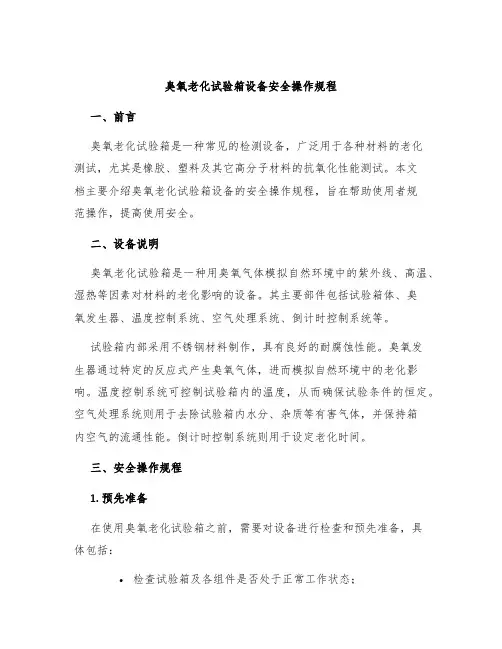

臭氧老化试验箱设备安全操作规程一、前言臭氧老化试验箱是一种常见的检测设备，广泛用于各种材料的老化测试，尤其是橡胶、塑料及其它高分子材料的抗氧化性能测试。

本文档主要介绍臭氧老化试验箱设备的安全操作规程，旨在帮助使用者规范操作，提高使用安全。

二、设备说明臭氧老化试验箱是一种用臭氧气体模拟自然环境中的紫外线、高温、湿热等因素对材料的老化影响的设备。

其主要部件包括试验箱体、臭氧发生器、温度控制系统、空气处理系统、倒计时控制系统等。

试验箱内部采用不锈钢材料制作，具有良好的耐腐蚀性能。

臭氧发生器通过特定的反应式产生臭氧气体，进而模拟自然环境中的老化影响。

温度控制系统可控制试验箱内的温度，从而确保试验条件的恒定。

空气处理系统则用于去除试验箱内水分、杂质等有害气体，并保持箱内空气的流通性能。

倒计时控制系统则用于设定老化时间。

三、安全操作规程1. 预先准备在使用臭氧老化试验箱之前，需要对设备进行检查和预先准备，具体包括：•检查试验箱及各组件是否处于正常工作状态；•检查试验装置是否有个人或其他障碍物；•检查试验箱内是否清洁，无异味。

2. 操作步骤使用臭氧老化试验箱时需要遵循以下操作规程：(1) 打开臭氧发生器将臭氧发生器连接至试验箱，按照说明书将臭氧发生器打开。

在发生器上，指示灯亮起后，表示臭氧开始发生。

此时应检查是否有气味漏出。

(2) 设置试验条件根据实验要求，设定试验箱内温度、湿度、臭氧浓度等试验条件，并按照要求进行调整。

(3) 放置试样将需要进行老化试验的样品放置在试验箱内，注意排列整齐，并确保样品与臭氧发生器之间有足够的距离和通风。

(4) 启动试验启动试验，让试验箱内的老化条件按照之前设定的实验条件进行运行。

同时，在试验开始前，应将倒计时控制系统设置好老化时间，并确保实验结束后及时停止试验，避免试件过度老化。

(5) 实验结束实验结束后，首先关闭臭氧发生器，并将试样取出。

然后关闭试验箱内的各个系统，并彻底清洁试验器。
