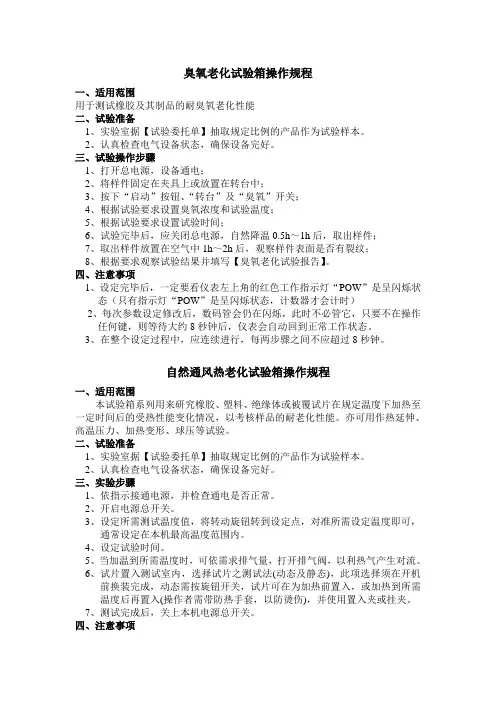

臭氧老化试验箱操作规程一、适用范围用于测试橡胶及其制品的耐臭氧老化性能二、试验准备1、实验室据【试验委托单】抽取规定比例的产品作为试验样本。
2、认真检查电气设备状态，确保设备完好。
三、试验操作步骤1、打开总电源，设备通电；2、将样件固定在夹具上或放置在转台中；3、按下“启动”按钮、“转台”及“臭氧”开关；4、根据试验要求设置臭氧浓度和试验温度；5、根据试验要求设置试验时间；6、试验完毕后，应关闭总电源，自然降温0.5h～1h后，取出样件；7、取出样件放置在空气中1h～2h后，观察样件表面是否有裂纹；8、根据要求观察试验结果并填写【臭氧老化试验报告】。
四、注意事项1、设定完毕后，一定要看仪表左上角的红色工作指示灯“POW”是呈闪烁状态（只有指示灯“POW”是呈闪烁状态，计数器才会计时）2、每次参数设定修改后，数码管会仍在闪烁，此时不必管它，只要不在操作任何键，则等待大约8秒钟后，仪表会自动回到正常工作状态。
3、在整个设定过程中，应连续进行，每两步骤之间不应超过8秒钟。
自然通风热老化试验箱操作规程一、适用范围本试验箱系列用来研究橡胶、塑料、绝缘体或被覆试片在规定温度下加热至一定时间后的受热性能变化情况，以考核样品的耐老化性能。
亦可用作热延伸、高温压力、加热变形、球压等试验。
二、试验准备1、实验室据【试验委托单】抽取规定比例的产品作为试验样本。
2、认真检查电气设备状态，确保设备完好。
三、实验步骤1、依指示接通电源，并检查通电是否正常。
2、开启电源总开关。
3、设定所需测试温度值，将转动旋钮转到设定点，对准所需设定温度即可，通常设定在本机最高温度范围内。
4、设定试验时间。
5、当加温到所需温度时，可依需求排气量，打开排气阀，以利热气产生对流。
6、试片置入测试室内，选择试片之测试法(动态及静态)，此项选择须在开机前换装完成，动态需按旋钮开关，试片可在为加热前置入，或加热到所需温度后再置入(操作者需带防热手套，以防烫伤)，并使用置入夹或挂夹。

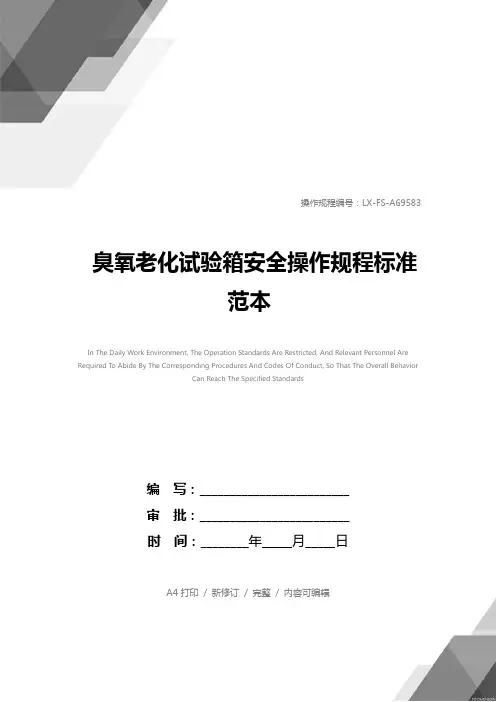

操作规程编号：LX-FS-A69583臭氧老化试验箱安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑编写：xxxxx审核：xxxxx 臭氧老化试验箱安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1. 插上电源，打开总电源开关。
2. 按下电源开关，指示灯亮，将温度控制仪设定到所需温度，同时调节好试验所需的臭氧浓度和流速。
“”为增键，“”为减键。
3. 将已拉伸和经调节的试样放和试验箱内，并保持试验条件稳定。
按试验要求，作好必要的试验记录。
4.用7倍放大镜定期检查试样龟裂情况，可用适当的光源照明以检查试样。
放大镜可安装在箱壁的窗口上，或者将试样从试验箱内取出作短时间检查。
进行检查时不要触摸或碰撞试样。
5.记录按规定采用的不同拉伸应变的试样开始出现龟裂的时间，并可测定临界应变。
6.停机后，应及时关闭电源，使试验箱各个系统均为静止状态。
请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。
臭氧老化试验箱的说明书
臭氧在大气中的含量很少却是橡胶龟裂的主要因素，臭氧是氧的同素异形体，在常温下，它是一种有特殊臭味的蓝色气体。
主要存在于距地球表面20 公里的同温层下部的臭氧层中。
它吸收对人体有害的短波紫外线，防止其到达地球。
为了研究臭氧对橡胶的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命，从而创造了臭氧老化试验箱，试验箱可以高效仿真和强化大气中的臭氧条件，从而再现大气层中的仿真环境，试验箱具有创新、高效、科学、环保等特点.也成为众多科研院所首选的检测仪器，近期，定购“林频”臭氧老化试验箱的的客户有：吉安出入境检验检疫局、中国计量学院、中航工业北京航空材料研究院、深圳华为研发中心、湖南三一重工研发中心、宁波市产品质量监督检验研究院…等。
臭氧老化试验箱操作规程1.实验前准备：a.确保试验箱内部清洁干净，无残留物或杂质。
b.检查试验箱电源和电路是否正常，试验仪器是否齐全并处于良好状态。
c.确认所需试验样品的数量和规格，并将其放置于试验箱内适当位置。
2.参数设置：a.根据试验需求，将试验箱的温度、湿度和臭氧浓度等参数设置到预定值。
b.确保试验箱内的臭氧发生器和紫外灯管正常工作，确保臭氧浓度和紫外辐射强度符合试验要求。
3.样品放置：a.将试验样品按照一定间距放置在试验箱内，避免相互遮挡或接触。
b.根据样品的类型和尺寸，合理安排样品的放置位置，确保每个样品均能暴露在臭氧和紫外光的辐射范围内。
4.试验开始：a.打开试验箱门，并将样品放置好。
b.设置试验的时间，根据实际需要进行调整。
c.启动试验箱，确保试验过程的连续性和稳定性。
d.观察试验过程中的温度、湿度、臭氧浓度和紫外辐射强度等参数的变化，并记录。
5.试验结束：a.根据试验要求，定时关闭试验箱，并停止臭氧发生器和紫外灯管的工作。
b.打开试验箱门，取出样品。
c.对试验样品进行检查和评估，记录样品的老化程度和相关性能参数。
d.清理试验箱内部，确保试验箱内外的干净整洁。
6.安全注意事项：a.在试验箱开启期间，严禁将人体或其他物体部分放入试验箱内。
b.在试验过程中，应注意试验箱电源和电路的安全，避免电气泄漏和触电事故。
c.注意保持试验箱周围的通风良好，防止臭氧浓度超过安全标准。
d.在试验过程中，如发现异常情况或设备故障，应及时停止试验，并进行检修和维护。
以上是臭氧老化试验箱的操作规程，通过严格按照规程操作，能够保证试验的准确性和安全性，确保试验结果的可靠性。
同时，适当的维护和保养试验设备，也能延长试验箱的使用寿命，提高设备的稳定性和可靠性。
臭氧老化试验箱操作规程
1.插上电源，打开总电源开关。
2.按下电源开关，指示灯亮，将温度控制仪设定到所需温度，同时调节好试验所需的臭氧浓度和流速。
3.将已拉伸和经调节的试样放和试验箱内，并保持试验条件稳定。
按试验要求，作好必要的试验记录。
4.用7倍放大镜定期检查试样角裂情况，可用适当的光源照明以检查试样。
放大镜可安装在箱壁的窗口上，或者将试样从试验箱内取出作短时间检查。
进行检查时不要触摸或碰撞试样。
5.记录按规定采用的不同拉伸应变的试样开始出现龟裂的时间，并可测定临界应变。
6.停机后，应及时关闭电源，使试验箱各个系统均为静止状态。
第1 页共1 页。

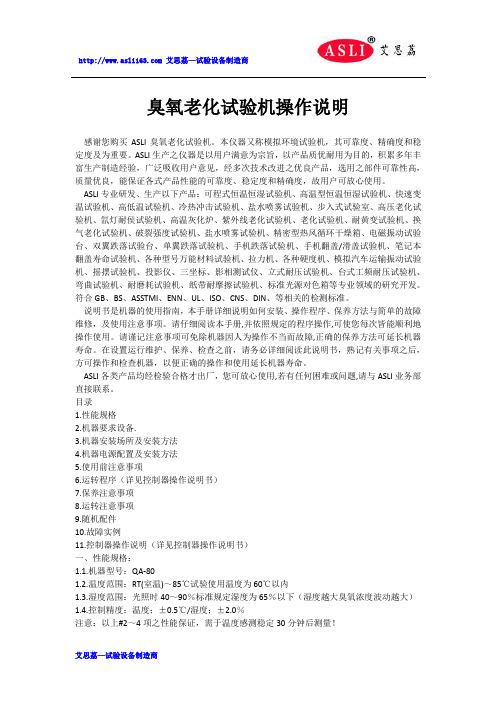

臭氧老化试验机操作说明感谢您购买ASLI臭氧老化试验机。
本仪器又称模拟环境试验机，其可靠度、精确度和稳定度及为重要。
ASLI生产之仪器是以用户满意为宗旨，以产品质优耐用为目的，积累多年丰富生产制造经验，广泛吸收用户意见，经多次技术改进之优良产品，选用之部件可靠性高，质量优良，能保证各式产品性能的可靠度、稳定度和精确度，故用户可放心使用。
ASLI专业研发、生产以下产品：可程式恒温恒湿试验机、高温型恒温恒湿试验机、快速变温试验机、高低温试验机、冷热冲击试验机、盐水喷雾试验机、步入式试验室、高压老化试验机、氙灯耐侯试验机、高温灰化炉、紫外线老化试验机、老化试验机、耐黄变试验机、换气老化试验机、破裂强度试验机、盐水喷雾试验机、精密型热风循环干燥箱、电磁振动试验台、双翼跌落试验台、单翼跌落试验机、手机跌落试验机、手机翻盖/滑盖试验机、笔记本翻盖寿命试验机、各种型号万能材料试验机、拉力机、各种硬度机、模拟汽车运输振动试验机、摇摆试验机、投影仪、三坐标、影相测试仪、立式耐压试验机、台式工频耐压试验机、弯曲试验机、耐磨耗试验机、纸带耐摩擦试验机、标准光源对色箱等专业领域的研究开发。
符合GB、BS、ASSTMI、ENN、UL、ISO、CNS、DIN、等相关的检测标准。
说明书是机器的使用指南，本手册详细说明如何安装、操作程序、保养方法与简单的故障维修，及使用注意事项。
请仔细阅读本手册,并依照规定的程序操作,可使您每次皆能顺利地操作使用。
请谨记注意事项可免除机器因人为操作不当而故障,正确的保养方法可延长机器寿命。
在设置运行维护、保养、检查之前，请务必详细阅读此说明书，熟记有关事项之后，方可操作和检查机器，以便正确的操作和使用延长机器寿命。
ASLI各类产品均经检验合格才出厂，您可放心使用,若有任何困难或问题,请与ASLI业务部直接联系。
目录1.性能规格2.机器要求设备.3.机器安装场所及安装方法4.机器电源配置及安装方法5.使用前注意事项6.运转程序（详见控制器操作说明书）7.保养注意事项8.运转注意事项9.随机配件10.故障实例11.控制器操作说明（详见控制器操作说明书）一、性能规格：1.1.机器型号：QA-801.2.温度范围：RT(室温)～85℃试验使用温度为60℃以内1.3.湿度范围：光照时40～90％标准规定湿度为65％以下（湿度越大臭氧浓度波动越大）1.4.控制精度：温度；±0.5℃/湿度；±2.0％注意：以上#2～4项之性能保证，需于温度感测稳定30分钟后测量！1.5.分布均匀：温度；±2.0℃/湿度；±3.0％注意：以上#5项之性能保证，需距测试区每一壁面1/6位置测量，且需于6.温湿度稳定30分钟后测量！1.6.加温时间：由RT(室温)升温至60℃大约需要15分钟以内。
产品名称臭氧老化试验箱一、产品用途臭氧老化试验箱用于非金属材料及橡胶制品等在暴露于密闭且含有一定臭氧浓度和恒温的环境中，产生的龟裂老化性试验。
二、产品规格(单位：mm)1.型号QL-50 工作室尺寸:D×W×H 320×350×450 外形尺寸950×870×14202.型号QL-100 工作室尺寸:D×W×H 400×500×500 外形尺寸1030×1020×14703.型号:QL-150 工作室尺寸:D×W×H 500×500×600 外形尺寸1080×1050×15704.型号:QL-225 工作室尺寸:D×W×H 500×600×750 外形尺寸1080×1120×17005.型号:QL-250 工作室尺寸:D×W×H 500×600×810 外形尺寸1100×1120×17806.型号:QL-500 工作室尺寸:D×W×H 700×800×900 外形尺寸1260×1320×19207.型号:QL-800 工作室尺寸:D×W×H 1000×800×1000 外形尺寸1610×1320×19608.型号:QL-010 工作室尺寸:D×W×H 1000×1000×1000外形尺寸1610×1560×1960三、技术参数1.温度范围：0℃～70℃；2.湿度范围：≤65%R.H；3.温度波动度：±℃；4.湿度波动度：±2%；5.湿度均匀度：+2% -3%R.H；6.温度均匀度：≤±2℃；7.时间设定范围：0～999小时；8.臭氧浓度范围：1～500pphm或10～1000pphm；9.臭氧发生器：采用高压无声放电管式产生臭氧10.臭氧偏差≤10％；10.样架转速： 1～2r/min；11.臭氧空气的流速：8～16mm/s；12.试样状态：动态拉伸和静态拉伸；13.电源电压：AC380V；四、箱体结构1.箱体采用数控机床加工成型，造型美观大方，无反作用门拉手，操作简便。
臭氧老化箱操作规程1 试验准备1.1 实验室据【试验委托单】抽取规定比例的产品作为试验样本。
1.2 认真检查电气设备状态，确保设备完好。
2 试验操作步骤2.1 打开总电源，设备通电；2.2 将样件固定在夹具上或放置在转台中；2.3 按下“启动”按钮、“转台”及“臭氧”开关；2.4 根据试验要求设置臭氧浓度和试验温度。
2 臭氧浓度（单位pphm）控制仪操作方法：点击一次“SET”键，仪表下排绿色数码管闪烁，用“《”位选件可以移动需要更改的数字位数的位置，用“︾”减少键和“︽”增加键可以改变设定值数字的大小。
设定完毕，点击“SET”键一次可回到测量画面。
2 试验温度（单位℃）的设定方法：点击一次“SET”键，下排数码的“个”位数字闪烁，然后按增加键“︽”和减少键“︾”来改变数值；然后按位选键，“《”移到“十”位数字闪烁，在按增加键“︽”和减少键“︾”来改变数值，以此类推，用“《”位移键可移动数字，用“︾”减少键和“︽”增加键可更改每位数字，达到设定相应的试验温度值。
设定完毕按“SET”键两次，仪表回到正常工作状态的测量画面。
2.5 根据试验要求设置试验时间（时间显示单位为：XX小时XX分钟）2 显示器（框）：正常工作时，上边四位LED数码管显示延时值，下边的四位LED数码管显示设定值。
上排红色显示框内“”为延时时间的实时显示值，单位为：XX小时XX分钟，表示设备已运行的时间，下排红色显示框内“”为设定值的显示值，单位为：XX小时XX分钟，表示运行时间的设定值，2 定时时间（延时值）设定方法：在显示范围内利用增加键和位选键即可任意设定续电器延时值，第一位按位选键，POW指示灯亮，下边第一位数码管闪烁，按增加键设定第一位数值，在按位选键，下边地二位数码管闪烁，按增加键设定地二位数值，以此类推，可以设地三位，第四位数值，此时数码管仍在闪烁，等大约过了8秒钟后，闪烁自动停止，按复位键使工作指示灯“POW”闪烁，仪表自动回到正常工作状态，以上设定的续电器释放时间、吸合时间便自动存入机内。
臭氧老化试验箱设备安全操作规程一、前言臭氧老化试验箱是一种常见的检测设备，广泛用于各种材料的老化测试，尤其是橡胶、塑料及其它高分子材料的抗氧化性能测试。
本文档主要介绍臭氧老化试验箱设备的安全操作规程，旨在帮助使用者规范操作，提高使用安全。
二、设备说明臭氧老化试验箱是一种用臭氧气体模拟自然环境中的紫外线、高温、湿热等因素对材料的老化影响的设备。
其主要部件包括试验箱体、臭氧发生器、温度控制系统、空气处理系统、倒计时控制系统等。
试验箱内部采用不锈钢材料制作，具有良好的耐腐蚀性能。
臭氧发生器通过特定的反应式产生臭氧气体，进而模拟自然环境中的老化影响。
温度控制系统可控制试验箱内的温度，从而确保试验条件的恒定。
空气处理系统则用于去除试验箱内水分、杂质等有害气体，并保持箱内空气的流通性能。
倒计时控制系统则用于设定老化时间。
三、安全操作规程1. 预先准备在使用臭氧老化试验箱之前，需要对设备进行检查和预先准备，具体包括：•检查试验箱及各组件是否处于正常工作状态；•检查试验装置是否有个人或其他障碍物；•检查试验箱内是否清洁，无异味。
2. 操作步骤使用臭氧老化试验箱时需要遵循以下操作规程：(1) 打开臭氧发生器将臭氧发生器连接至试验箱，按照说明书将臭氧发生器打开。
在发生器上，指示灯亮起后，表示臭氧开始发生。
此时应检查是否有气味漏出。
(2) 设置试验条件根据实验要求，设定试验箱内温度、湿度、臭氧浓度等试验条件，并按照要求进行调整。
(3) 放置试样将需要进行老化试验的样品放置在试验箱内，注意排列整齐，并确保样品与臭氧发生器之间有足够的距离和通风。
(4) 启动试验启动试验，让试验箱内的老化条件按照之前设定的实验条件进行运行。
同时，在试验开始前，应将倒计时控制系统设置好老化时间，并确保实验结束后及时停止试验，避免试件过度老化。
(5) 实验结束实验结束后，首先关闭臭氧发生器，并将试样取出。
然后关闭试验箱内的各个系统，并彻底清洁试验器。

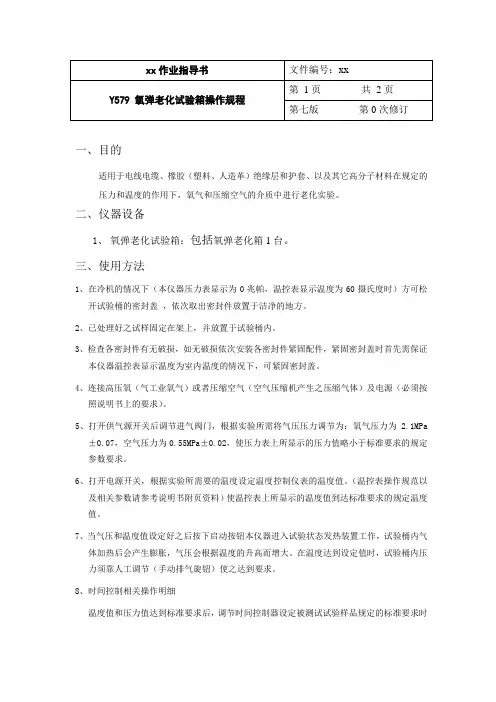

一、目的适用于电线电缆、橡胶（塑料、人造革）绝缘层和护套、以及其它高分子材料在规定的压力和温度的作用下，氧气和压缩空气的介质中进行老化实验。
二、仪器设备1、氧弹老化试验箱：包括氧弹老化箱1台。
三、使用方法1、在冷机的情况下（本仪器压力表显示为0兆帕，温控表显示温度为60摄氏度时）方可松开试验桶的密封盖，依次取出密封件放置于洁净的地方。
2、已处理好之试样固定在架上，并放置于试验桶内。
3、检查各密封件有无破损，如无破损依次安装各密封件紧固配件，紧固密封盖时首先需保证本仪器温控表显示温度为室内温度的情况下，可紧固密封盖。
4、连接高压氧（气工业氧气）或者压缩空气（空气压缩机产生之压缩气体）及电源（必须按照说明书上的要求）。
5、打开供气源开关后调节进气阀门，根据实验所需将气压压力调节为：氧气压力为 2.1MPa±0.07，空气压力为0.55MPa±0.02，使压力表上所显示的压力值略小于标准要求的规定参数要求。
6、打开电源开关，根据实验所需要的温度设定温度控制仪表的温度值。
（温控表操作规范以及相关参数请参考说明书附页资料）使温控表上所显示的温度值到达标准要求的规定温度值。
7、当气压和温度值设定好之后按下启动按钮本仪器进入试验状态发热装置工作，试验桶内气体加热后会产生膨胀，气压会根据温度的升高而增大。
在温度达到设定值时，试验桶内压力须靠人工调节（手动排气旋钮）使之达到要求。
8、时间控制相关操作明细温度值和压力值达到标准要求后，调节时间控制器设定被测试试验样品规定的标准要求时第2页共2页Y579 氧弹老化试验箱第七版第0次修订间。
打开时间控制开关即可，当试验时间达到设定值时，本仪器自动放气功能启动，在不少于5分钟时间内，试验桶内部气压会下降至标准大气压力。
压力表显示为0兆帕。
四、温控表操作1、温度补尝连按F/S(确认/设定)键三下, PV项显示为即为温度补尝，按“◀”键一下，出现数字跳动，此时按“▲”键为加温补尝，按“▶”键为降温补尝，再按F/S键两次返初始画面，设定温度补尝完成。
臭氧老化箱的操作规程
在环试行业中相信没有人会不知道臭氧老化箱，该试验箱是人工环境气候试验中比较重要的环试仪器。
其用来测试橡胶以及其它制品的耐臭氧老化性能的设备。
许多用户在操作设备时会出现大大小小的问题，主要是因为对其操作规程不熟悉。
下面小编为大家下关于臭氧老化试验箱的操作方式：
一、定时设定
臭氧老化箱设置时间可以通过定时器面板上“+”与“-”的按钮来设定，设置好之后打开定时开关，按一下电源按钮，此时老化箱进入了高温恒温的状态运行，到了设定时间，老化箱会自动将电源切断。
二、臭氧时间的启动
先把绿色按钮电源打开，再将臭氧老化箱的温度调到40℃，等工作室内的温度稳定以后，把老化箱仪表归零，等待20分钟左右将按钮打开，仪表设定请观看仪表使用说明书。
在进行湿度试验时，首先查看水箱中是否有水，没有水的话可进行加水，将湿热按钮打开，把仪表调到需要的试验温度，再进行打开制冷按钮。
三、动态试验
将转盘按钮以及拉伸按钮打开时，需要根据试验要求进行调转速度，排气按钮是等
到试验结束以后再将臭氧排到室外。
臭氧老化试验箱操作规程一、试验前准备1.确保试验箱无任何异常或故障，并正确接入电源。
2.根据试验要求选择合适的试验方法和试验参数。
二、试验操作1.将待测试的样品放置在试验箱内，注意样品之间的间距和布置方式。
2.关闭试验箱门，并确保门密封良好。
3.设置试验箱的试验参数，包括温度、湿度、臭氧浓度和试验时间等。
4.打开试验箱的臭氧发生器，确保臭氧的产生和供应正常。
三、试验过程中的操作1.定期记录试验箱的温度、湿度和臭氧浓度等参数，并根据需要进行调整。
2.注意观察试验箱内样品的情况，包括颜色、形状和表面变化等。
如发现异常情况应及时停止试验并进行记录。
3.定期检查试验箱的通风系统和臭氧发生器的工作情况，确保正常运行。
4.不得私自更改试验箱的设置参数，如需要调整应事先征得主管人员的同意。
四、试验结束1.试验时间到达后，将试验箱的温度、湿度和臭氧浓度等参数调至初始状态。
2.关闭臭氧发生器，并将待测试的样品取出。
3.将试验箱内进行清洁，并保持干燥，以防止试验箱受到损坏。
4.将试验箱的试验记录整理并归档，包括试验参数、观察结果和异常情况等。
5.如试验过程中发现样品受损或出现其他异常情况，应及时向主管人员汇报，并共同协商处理方法。
五、安全注意事项1.操作试验箱时，应注意电源的安全，避免触电或短路事故发生。
2.操作试验箱时应穿戴好防护用具，如防护眼镜和手套等。
3.试验过程中应注意通风，保持试验环境的安全性和舒适性。
4.发现试验箱存在异常或故障时，应及时停止试验并进行维修或更换设备。
5.在试验结束后，确保试验箱内无残留的臭氧气体，以免对人体或设备造成伤害。
六、文明用箱1.使用试验箱的人员应保持试验环境的整洁和清洁。
2.不得私自将其他物品放入试验箱内，以免污染试验箱和影响试验结果。
3.不得在试验箱内进行非试验相关的操作，如吃东西、吸烟等。
七、违反规程处罚1.对于故意破坏试验箱或试验过程中出现的其他违反规程行为，将视情况给予警告、记过、停职或开除等处罚。
臭氧老化试验箱的操作方法一、臭氧老化试验箱定时设定设置时可通过定时器面板上的“+”“—”按钮来设定(H:小时、M：分钟、S：秒)，如2小时30分钟，则设定“02H30”，设好后打开定时开关，按下电源“ON”按钮，此时设备进入高温恒温运行，时间到后，设备会自动切断电源。
二、臭氧老化试验箱臭氧试验启动打开绿按纽电源。
把试验箱温度调到40度,等试验箱温度稳定.把臭氧仪表归0，等20分钟后把臭氧按纽打开。
仪表设定看仪表使用说明书；湿度试验时，武汉尚测提醒您先检查水箱里面是否有水,无水加水.打开湿热按纽.把试验仪表调到需要的试验温度，打开制冷按纽。
三、臭氧老化试验箱动态试验：打开转盘按纽和拉伸按纽，根据需要调转速，排气按纽是等试验结束时把臭氧排到室外时打开。
四、臭氧老化试验箱报警温度设定：按仪表设定键“SET”5秒，进入仪表内部菜单：AL1(报警1)：一般为AL1=SV+15℃，该报警高温时作用，低温不需设定。
例：SV为50℃，则AL1为65℃。
ATU(自整定)：自整定为0000表示关闭，0001为打开。
本机开启一般不需自整定，若某设定温度值难以恒定，则打开自整定。
在自整定过程中，箱内温度会有波动，属正常现象。
臭氧系统由于采用中频高压供电方式，因电极不会产生电晕过热，使产生的臭氧浓度稳定，不会随工作时间或气体流量的高低而导致臭氧浓度下降。
而高频沿面放电陶瓷电晕发生器由于采用高频电压放电，在放电区域的温度不能有效散出时，导致臭氧因过热而分解，在高气流条件下使用为宜采用一体化臭氧浓度﹑温湿度控制器（设置方式为轻触按键式），集成度高，可靠性能好，LED显示，显示分辨率温度（0.1℃）、湿度（0.1%RH）、臭氧浓度（1pphm），PID设定值控制，操作方便无易损元件，工作免维护，寿命长。
而高频沿面放电陶瓷电晕发生器陶瓷电极表面易产生氧化附着物，当表面氧化物过厚时，容易产生电晕闭塞，不及时清洗，臭氧将无法产生。
TF-836B换气式老化试验箱使用说明：一、概述老化试验箱是我厂最新研制的空气热老化试验箱系列产品(以下简称老化箱). 其性能指标符合JB/T7444-94< 空气热老化试验>标准.符合GB/T7141-92塑料热空气暴露试验方法.及UL1581标准.1.产品特点:A.采用智能温度调节仪,温度值由双四位数字显示,0状态时,分别显示设定和测量值,保证控温品质优良.B.控温精度高,温度均匀性好.C.具有上限超温报警及超温保护功能.D.换气量大且可调.E.试样搁板为转盘,因而试件温度均匀性好.2.主要用途及适用范围:老化箱产要用于高分子材料(橡胶,塑料等)和电气绝缘材料,绝缘构件的耐热能试验,也可作高精密恒温干燥箱对物品干燥,烘焙,热处理等, 但不适用于易燃,易爆及挥发成易燃易爆性物质的物品的干燥和试验.是工矿企业,科研单位,大专院校,试验室等部门常用的试验设备.3.使用条件:A.环境温度:5-400CB.相对温度:<85%R.HC.大气压力:86-106KpaD.电源:220V+5% 50Hz+0.5HE.周围无强烈震动及腐蚀性气体存在.二,、试验箱结构图试验箱外壳用薄钢板制成,表面喷粉,色泽美观牢度高,工作室采用不锈钢板制成,外壳与工作室之间隔有绝热层,下方还隔有风道,风道里设有排气孔,送风孔,鼓风机叶轮,温度传感器等. 热空气在鼓风机叶轮的推动下使工作室空气强制对流,温度逐渐升高到设定温度值并趋于稳定.三. 主要技术参数:1.工作室尺寸: 600*600*600mm；2.温度范围: 室温RT-2000C3、温度均匀度:±20C；4、两层不锈钢隔层5、内部材质：不锈钢；6、外部村质：静电粉喷涂；7、温度控制器：PID数位设定；8、电源：220V；9、安全保护：超温报警、电源超载、短路、定时及风机过热保护；四. 安装1.老化箱平稳地安入在干燥,整洁,空气流通的室内,四周留有足够的空间以便操作和维修.2.安装带有空气开关的开关板一个,接好老化箱供电电源线及接地线.五. 电气控制系统老化箱电气控制系统的电器充件绝大部份安装在体右侧控制室内的电器底板上, 只有控温仪表,开关,指示灯等安装在控制面板上便预作观察.六. 使用操作1.使用前的技术准备及必要的安全检查:A.熟悉老化箱使用说明书.B.熟悉温度调节仪使用说明书.B.检查老化箱电气线路和间应无短路故障,电气线路对地的绝缘电阻应不小于1.5M2.操作顺序1、放好被测物品；2、打开电源，电源指示灯亮，同时仪表显示；3、按加热按钮进行加热；3、注意事项a)严禁对易燃,易爆性及挥发成易燃,燃爆性物品的干燥及试验.b)试品均布在搁板上.c)老化箱左侧顶部排气器,左侧排气调节封盖根据所需换气量大小而开启或关闭.d)调压器输出电压不应调的过高(超出220V)以旋钮指针的指示数字为准.e)当老化箱出现超温保护时,应消除超温故障.4、保养a)定期对鼓风电机轴承部份清洗加油或更换轴承.b)定期抽出老化箱工作室底板,清除加热器周围的灰尘.七. 保修期限在用户遵守老化箱保管,使用,安装等规定的条件下,从制造厂发货之日起,12个月内,产品因制造不良发生损坏或不能正常工作时,制造厂应免费为用户修理或更换.八. 随机文件1.产品合格证.2.温度调节仪使用说明1份.3. 老化试验箱使用说明书1份试样转盘二层.。
低浓度臭氧老化试验箱安全操作及保养规程1. 引言低浓度臭氧老化试验箱是一种常用于材料老化测试的实验设备。
本文档旨在提供使用低浓度臭氧老化试验箱时的安全操作和保养规程，以确保操作人员的安全以及延长设备的使用寿命。
2. 设备概述低浓度臭氧老化试验箱是一种具有控制温度、湿度和臭氧浓度的实验设备。
它通常由控制系统、加湿系统、加热系统、臭氧发生器和测试样品放置区域组成。
通过设定试验条件，可以模拟出不同环境下的臭氧老化情况。
3. 安全操作规程在使用低浓度臭氧老化试验箱前，请确保已经阅读并理解以下安全操作规程：3.1 使用设备前的准备工作•确保设备周围通风良好，找到一个稳定的工作台面以放置试验箱。
•检查设备是否正常工作，包括控制系统、加湿系统、加热系统和臭氧发生器等。
•准备好所需的测试样品，并确保样品符合设备的规格要求。
3.2 正确操作设备•手部干燥后再进入试验箱操作区域，以避免手部湿气的影响。
•在操作设备前，先关闭臭氧发生器，然后再打开试验箱门，将待测试样品放入试验箱中。
•关闭试验箱门后，确保门密封良好，避免臭氧泄漏。
•根据试验要求设置所需的温度、湿度和臭氧浓度参数，并启动设备。
•在试验过程中，根据设备的显示和报警系统，及时处理异常情况，如温度过高、湿度过低或臭氧浓度异常。
•在试验结束后，先关闭试验箱内的臭氧发生器，再打开试验箱门取出样品。
3.3 注意事项•试验过程中，避免将手部或其他物品靠近臭氧发生器，以免发生意外伤害。
•在更换试验样品时，先将试验箱内的臭氧排空，并等待一段时间，确保臭氧浓度降至安全范围内。
•避免暴露于试验箱长时间运行时的高温、高湿环境中，以免引起不适。
4. 设备保养规程为了保持低浓度臭氧老化试验箱的正常运行和延长设备的使用寿命，请按照以下保养规程进行操作：4.1 定期清洁试验箱定期清洁试验箱，包括外壳、内部通风系统、过滤器等部分。
使用干净的软布擦拭外壳表面，避免使用腐蚀性或磨损性强的溶剂。
如何调节臭氧老化试验箱中的气流
臭氧老化试验箱是用于模拟和强化大气中的臭氧条件，在短时间内获得近
似于实际使用的或重现的试验结果，研究臭氧对聚合物材料及其制品（橡胶）的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命。
那么臭氧老化试验箱中的气流式是如何调节的呢下面就来介绍下臭氧老化
试验箱中气流的调节方法：
臭氧老化试验箱应该具有一个装置以调节臭氧化空气的平均流速不低于8 mm/s，在12 mm/s到16 mm/s之间。
臭氧化空气流速可以用箱内测定的气体
流动速率除以箱与气流垂直的有效横截面积来计算。
作对比试验时，流速的
变化不能超过±10%。
气体流动速率是在单位时间内臭氧化空气通过的体积，
为了防止箱内的臭氧浓度由干臭氧被试样消耗而自然降低，气体流动速率应
该足够大。
臭氧的消耗速率随使用的橡胶、试验条件和其他试验细节而变化，通常推荐试样暴露表面积与气体流动速率之比不超过12 s/m，但是这数值并
不总是足够低。
当有怀疑时，必须通过试验对消耗影响进行校验，必要时可
减少试样的表面积。
进入试验箱内的气体可用扩散隔膜或等效的装置以加速
与箱内的气体混合。
如果要求高速流速，可以在箱内安置风扇以提高臭氧化
空气流速达到600 mm/s±100 mm/s。
精品资料欢迎下载。
臭氧老化试验箱控制器说明书1、货物名称：臭氧老化试验箱2、货物品牌：环仪仪器3、主要用途：橡胶产品的性能测试。
4、工件条件: 常温常湿5、臭氧老化试验箱控制器操作说明1.1主界面可通过主界面进入其它界面，在任何界面点击“目录”，回到主界面。
图11.2监视画面在图2中点击“监视画面”，进入监视界面，见图2，图3；定值停止 程式停止图2 图3① 温度设定值：设定实验的温度，定值时点击设定区域可直接设置；②③④①⑤⑥②温度显示值：显示当前PT100探头感应的实际温度；②臭氧浓度设定值：设定本次试验的臭氧浓度值（单位ppm）；③④臭氧浓度显示：显示臭氧浓度的实际浓度值；⑤时间键：显示当前时间（可在“预约设定”里面设置当前年/月/日/时/分），点击此键，LCD界面立即关闭，虽然暂时看不到画面（此时控制器左下角的LED灯会亮），但仍然正常运行，点击屏幕任何位置自动开启画面；⑥运行键：运行开/关；点击“启动”时会弹出确认信息定值运行确认程式运行确认图4 图5当点击图4或图5中“确定”，进入图6，图7的界面。
定值运行程式运行图6 图7①温度/臭氧出力：显示当前温度/臭氧控制出力输出状态；②运行时间：显示当前程序已运行的总时间；③运行程式：显示当前运行程式的程式编号和段的编号；④程式循环：显示程式循环状态，0（已重复次数）/1（总重复次数）；⑤段数循环：显示部分循环状态，0（已重复次数）/1（总重复次数）；⑥剩余时间：显示当前程式运行段设定的剩余时间；⑦T-AT键:温度自整定,从当前设定温度值，执行或取消自动整定；⑧跳段键：结束当前进行中的程式段，跳到下一程式段；⑨保持键：保持（开）或取消（关）当前温度设定值；⑩暂停键：暂停时，所有的继电器停止动作，运行时间和当前的设定值一起停留在暂停前的状态，解除暂停后将恢复之前的运行状态，与保持不同的是，保持时，虽然不计时，但所有的继电器仍正常工作；1.2.1定值任务设定在图6的界面中点击“设置”进入定值任务设定界面，如下图：图8在图8的界面中点击任务选择栏设定区域，弹出以下界面：图9可选择设置的项目有：温度、转盘、送风、臭氧、拉伸，选中待设置的任务后点击“确定”即可（定值任务运行时间可在时间里设置）；1.2.2排臭氧设定在图6或图7的界面中点击“切换”进入排臭氧设定画面，如下图:图101.排臭氧设定：排臭氧开关；2.排臭氧时间：设定排放臭氧时间；※点击“目录”返回主界面，任何界面点击“目录”即可进入主界面。
1.3操作设定在图1中点击“操作设定”，进入操作设定界面；图11①运行方式：选择运行方式为程式或定值；②停电方式：在运行中停电，复电后的运行方式；▶停止：停电后复归程式/定值停止运行；▶冷起：停电后复归自动从程序起始点（第一段）运行/定值运行；▶热起：停电后复归从停电时的段数继续运行/定值运行；③FUZZY SELECT：模糊选择，启动PID自动算法，选中状态时底色为绿色；④锁定：设置按键是否被锁定；⑤背光时间：设置屏保启动的时间（背光时间为0表示屏幕一直点亮）。
1.4预约设定在图1中点击“预约设定”，进入预约设定界面。
图12①日期调整：设定当前的年/月/日/时/分；②时间：设定预约的年/月/日/时/分；③预约设定：预约开关，设置预约的时间是否起动。
1.5.曲线显示在图1中点击“曲线显示”，进入曲线设置界面。
⑨①曲线选择：点击弹出曲线选择10个按钮，当底色呈白色时表示不显示该条曲线，点击按钮，当按钮底色呈相应颜色时为显示该条曲线，点击关闭按钮可关闭弹出的按钮列表；②前移/后移：移动曲线X轴至最前端/移动曲线X轴至最末端；③左移/右移：移动至曲线X轴的前、后一阶段；④时间间隔：点击弹出时间间隔按钮列表，可点击更改Ｘ轴时间间隔；⑤刻度显示：点击显示或隐藏刻度；⑥档案管理：试验曲线的删除、查看。
详见图16；⑦其他设置：曲线开始记录时间设置、显示范围设置、采样周期设置等，详见图16；⑧返回：返回图2；⑨X轴：显示时间坐标；⑩Y轴：显示试验值坐标；1.5.1档案管理在图13中点击“档案管理”，显示进入曲线档案管理界面。
图141.5.2其它设置在图13中点击“其它设置”，进入曲线设置界面。
图15①曲线开始记录时间：指开始记录曲线的时间；②曲线跳至(小时)：手动跳转到某一时间点的运行曲线，如设30，即跳转到30小时后开始的曲线； ③时间显示格式：可选择累计/实时两种格式； ④当前采样周期：表示记录一个温度数据点的周期；⑤曲线存储：曲线是否保存的开关，ON 为曲线保存，弹出提示，重启后才生效； 1.6程式设定在图1中点击“程式设定”，进入程式设定界面。
图16①程式编辑：进入程式编辑界面；②循环：进入程式和程式段循环设定界面；③档案管理：进入设置程式或程式段的复制和删除的界面；④周期设定：进入周期设定界面；⑤待机：进入设置待机动作的界面；⑥实验标题：进入设置实验名的界面；1.6.1程序编辑在图16中点击“程式编辑”，进入图17程式编辑界面。
图17 图18①程式编号：设定欲设定的程序组 (1～120) ；②段号：如要插入或删除程式段，点击相应的程式段号进行插入和删除；③温度：设置所要运行的程式段的温度；④臭氧：设置所要运行的程式段的臭氧；⑤转盘、拉伸、送风：设置程式段转盘、拉伸、送风开启的方式；⑥TS:设置所要运行的TS信号的开启方式OFF/ON/周期（1-6）可选，（点击OFF弹出图18的界面）；⑦时间：设置程式段连续运行的时间；⑧启动这号程式：选中相应的程式段号可启动这段程式；⑨复制并插入一段：选中程式段号进行复制程式段；⑩删除此段：选中相应的程式段号可删除此段；关于箭头：例:怎样设置时间：1小时 → 1.00； 30分钟 → 0.30； 1分钟 → 0.01； 关闭 → -0.01。
TS1、 TS2、 TS3、 TS4：设定 TS1,TS2, TS3，TS4 是否动作。
上页: 上4段段数的页面。
例: 段97～段99→往上→段92～段96→段88～段92……→段1～段4。
下页：下4段段数的页面。
例: 段1～段4→往下→段5～段8→段9～段12…… →段97～段99。
插入：插入程序段。
删除：整段删除。
1.6.2循环在图16中点击“循环设置”，进入循环设置界面。
图19①程式号：设置所要循环的程式编号(1～120)； ②标题：显示设置的程式名称；③循环次数：设置部分循环运行的循环次数（0～99）； 注：设定为0时，表示不循环。
④连结：程式执行完后可连结另一组程式（0～99）；⑤开始段：设置部分段循环运行开始的程式段（0～99）； ⑥结束段：设置部分段循环运行结束的程式段（0～99）；程式循环设定示例程式程式程式程式程式程式根据部分循环（程式段循环）设定方法，程式段运行顺序如果设置了8段（01→02→03→04→05→06→07→08），下面是部分循环设定时的程式段进行顺序.①②③④①②③④①②③④①②③④①②③④①②③④1.6.3档案管理在图16中点击“档案管理”，进入档案管理界面。
图201.6.4讯控在图16中点击“周期设置”或“讯控”，进入周期设置界面；图21例：周期1：①延时：设置延时的时间；②开时间：设置周期1连续运行时间；③关时间：设置周期1关闭的时间；④循环：设置周期1的循环次数，0表示无限循环；1.6.5待机在图16中点击“待机”进入待机设定界面；图 22①待机设定：待机是将当前状态保存于内存中，在设定的温度、臭氧未达到等待区域时出现待机动作；②待机范围：设定温度、臭氧等待的范围；③待机时间：设置等待的时间长度，若待机时间设为0时，未达到参数设定的区域，会持续等待，若设定某个时间，即使在设定的时间内未达到参数设定的区域，程序会直接跳至下一段。
例如：例如：设SP=90℃，温度等待区域=5℃，等待区域就是85℃～95℃，等待时间=1H ；如果PV 在等待时间结束前到达等待区域，执行下一 段；如果PV 在等待时间结束前还没到达等待区域，就继续等待直到等待时间结束或到达等待区域才执行下一段，它要同时满足等待区域和等待时间两个条件。
1.6.6实验标题图16中点击“实验标题”，进入实验标题编辑界面。
图 24注: 可以设定试验名称，使用方法如下：点击欲设定程式组的实验名称的黄色区域，出现以下界面可进行编辑。
图23图25①k （把“拼音”切换成“小写”状态）②i③n④g⑤r⑥ a⑦y →点击空格键→把“拼音”切换成“数字”状态⑧ 1⑩确认：按ok键即可。
1.8界面设定图2中点击“画面设定”，进入显示设定查看界面。
图26①亮度调整：调节界面的明暗度；②TUNNING KEY：显示和隐藏“T-AT”，“H-AT”（ ON时图9中T-AT会自动隐藏）；③照明时间：设置照明灯连续照明的时间；④照明开关：设置照明灯的启用与否；2.内部参数设定在主界面图27中点击“A”区域再点击“B”区域进入图28的界面。
图27 图28图28中输入“0”进入内部参数设置界面图29备注：数字键盘的使用：输入所要设定的数值点击 即可完成设定。
