JJF 中华人民共和国国家计量技术规范JJF xxxx-xxxx臭氧老化试验箱校准规范Calibration Specification of Ozone aging test chambers（征求意见稿）201x―xx―xx发布201x―xx―xx实施国家市场监督管理总局发布JJF XXX-XXXX臭氧老化试验箱校准规范JJF 201x-xxxx Calibration Specification ofOzone aging test chambers归口单位：全国环境化学计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：本规范委托全国环境化学计量技术委员会负责解释本规范主要起草人：张爱亮（上海市计量测试技术研究院）参加起草人：目录引言 (Ⅲ)1 范围 (1)2 引用文件 (1)3 术语和计量单位 (1)3.1 工作空间 (1)3.2 稳定状态 (1)3.3 臭氧浓度偏差 (1)3.4 臭氧浓度波动度 (1)3.5 臭氧浓度均匀度 (2)4 概述 (2)5 计量特性 (2)6 校准条件 (3)6.1 环境条件 (3)6.2 负载条件 (3)6.3 计量标准器 (3)7 校准项目和校准方法 (4)7.1 校准项目 (4)7.2 校准方法 (5)8 校准结果表达 (8)9 复校时间间隔 (9)附录A 臭氧老化试验箱臭氧浓度上偏差的不确定度评定实例 (10)附录B 臭氧老化试验箱校准原始记录格式 (13)附录C 臭氧老化试验箱校准证书（内页）格式 (16)引言本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》编写。
本规范的技术指标参考了JJF 1101《环境试验设备温度、湿度参数校准规范》、GB/T 35804-2018《硫化橡胶或热塑性橡胶耐臭氧龟裂测定试验箱中臭氧浓度的试验方法》、GB/T 7762-2014 《硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉升试验》和GB/T 12706.1-2008《额定电压1kV到35kV挤包绝缘电力电缆及附件第1部分：额定电压1kV和3kV电缆》等技术法规、标准。
JJF 中华人民共和国国家计量技术规范JJF xxxx-xxxx臭氧老化试验箱校准规范Calibration Specification of Ozone aging test chambers（征求意见稿）201x―xx―xx发布201x―xx―xx实施国家市场监督管理总局发布JJF XXX-XXXX臭氧老化试验箱校准规范JJF 201x-xxxx Calibration Specification ofOzone aging test chambers归口单位：全国环境化学计量技术委员会主要起草单位：上海市计量测试技术研究院参加起草单位：本规范委托全国环境化学计量技术委员会负责解释本规范主要起草人：张爱亮（上海市计量测试技术研究院）参加起草人：目录引言 (Ⅲ)1 范围 (1)2 引用文件 (1)3 术语和计量单位 (1)3.1 工作空间 (1)3.2 稳定状态 (1)3.3 臭氧浓度偏差 (1)3.4 臭氧浓度波动度 (1)3.5 臭氧浓度均匀度 (2)4 概述 (2)5 计量特性 (2)6 校准条件 (3)6.1 环境条件 (3)6.2 负载条件 (3)6.3 计量标准器 (3)7 校准项目和校准方法 (4)7.1 校准项目 (4)7.2 校准方法 (5)8 校准结果表达 (8)9 复校时间间隔 (9)附录A 臭氧老化试验箱臭氧浓度上偏差的不确定度评定实例 (10)附录B 臭氧老化试验箱校准原始记录格式 (13)附录C 臭氧老化试验箱校准证书（内页）格式 (16)引言本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》编写。
本规范的技术指标参考了JJF 1101《环境试验设备温度、湿度参数校准规范》、GB/T 35804-2018《硫化橡胶或热塑性橡胶耐臭氧龟裂测定试验箱中臭氧浓度的试验方法》、GB/T 7762-2014 《硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉升试验》和GB/T 12706.1-2008《额定电压1kV到35kV挤包绝缘电力电缆及附件第1部分：额定电压1kV和3kV电缆》等技术法规、标准。
操作规程编号：LX-FS-A69583臭氧老化试验箱安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑编写：xxxxx审核：xxxxx 臭氧老化试验箱安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1. 插上电源，打开总电源开关。
2. 按下电源开关，指示灯亮，将温度控制仪设定到所需温度，同时调节好试验所需的臭氧浓度和流速。
“”为增键，“”为减键。
3. 将已拉伸和经调节的试样放和试验箱内，并保持试验条件稳定。
按试验要求，作好必要的试验记录。
4.用7倍放大镜定期检查试样龟裂情况，可用适当的光源照明以检查试样。
放大镜可安装在箱壁的窗口上，或者将试样从试验箱内取出作短时间检查。
进行检查时不要触摸或碰撞试样。
5.记录按规定采用的不同拉伸应变的试样开始出现龟裂的时间，并可测定临界应变。
6.停机后，应及时关闭电源，使试验箱各个系统均为静止状态。
请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。
臭氧老化试验箱的说明书
臭氧在大气中的含量很少却是橡胶龟裂的主要因素，臭氧是氧的同素异形体，在常温下，它是一种有特殊臭味的蓝色气体。
主要存在于距地球表面20 公里的同温层下部的臭氧层中。
它吸收对人体有害的短波紫外线，防止其到达地球。
为了研究臭氧对橡胶的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命，从而创造了臭氧老化试验箱，试验箱可以高效仿真和强化大气中的臭氧条件，从而再现大气层中的仿真环境，试验箱具有创新、高效、科学、环保等特点.也成为众多科研院所首选的检测仪器，近期，定购“林频”臭氧老化试验箱的的客户有：吉安出入境检验检疫局、中国计量学院、中航工业北京航空材料研究院、深圳华为研发中心、湖南三一重工研发中心、宁波市产品质量监督检验研究院…等。
臭氧老化试验箱操作规程1.实验前准备：a.确保试验箱内部清洁干净，无残留物或杂质。
b.检查试验箱电源和电路是否正常，试验仪器是否齐全并处于良好状态。
c.确认所需试验样品的数量和规格，并将其放置于试验箱内适当位置。
2.参数设置：a.根据试验需求，将试验箱的温度、湿度和臭氧浓度等参数设置到预定值。
b.确保试验箱内的臭氧发生器和紫外灯管正常工作，确保臭氧浓度和紫外辐射强度符合试验要求。
3.样品放置：a.将试验样品按照一定间距放置在试验箱内，避免相互遮挡或接触。
b.根据样品的类型和尺寸，合理安排样品的放置位置，确保每个样品均能暴露在臭氧和紫外光的辐射范围内。
4.试验开始：a.打开试验箱门，并将样品放置好。
b.设置试验的时间，根据实际需要进行调整。
c.启动试验箱，确保试验过程的连续性和稳定性。
d.观察试验过程中的温度、湿度、臭氧浓度和紫外辐射强度等参数的变化，并记录。
5.试验结束：a.根据试验要求，定时关闭试验箱，并停止臭氧发生器和紫外灯管的工作。
b.打开试验箱门，取出样品。
c.对试验样品进行检查和评估，记录样品的老化程度和相关性能参数。
d.清理试验箱内部，确保试验箱内外的干净整洁。
6.安全注意事项：a.在试验箱开启期间，严禁将人体或其他物体部分放入试验箱内。
b.在试验过程中，应注意试验箱电源和电路的安全，避免电气泄漏和触电事故。
c.注意保持试验箱周围的通风良好，防止臭氧浓度超过安全标准。
d.在试验过程中，如发现异常情况或设备故障，应及时停止试验，并进行检修和维护。
以上是臭氧老化试验箱的操作规程，通过严格按照规程操作，能够保证试验的准确性和安全性，确保试验结果的可靠性。
同时，适当的维护和保养试验设备，也能延长试验箱的使用寿命，提高设备的稳定性和可靠性。
臭氧老化试验箱操作规程
1.插上电源，打开总电源开关。
2.按下电源开关，指示灯亮，将温度控制仪设定到所需温度，同时调节好试验所需的臭氧浓度和流速。
3.将已拉伸和经调节的试样放和试验箱内，并保持试验条件稳定。
按试验要求，作好必要的试验记录。
4.用7倍放大镜定期检查试样角裂情况，可用适当的光源照明以检查试样。
放大镜可安装在箱壁的窗口上，或者将试样从试验箱内取出作短时间检查。
进行检查时不要触摸或碰撞试样。
5.记录按规定采用的不同拉伸应变的试样开始出现龟裂的时间，并可测定临界应变。
6.停机后，应及时关闭电源，使试验箱各个系统均为静止状态。
第1 页共1 页。

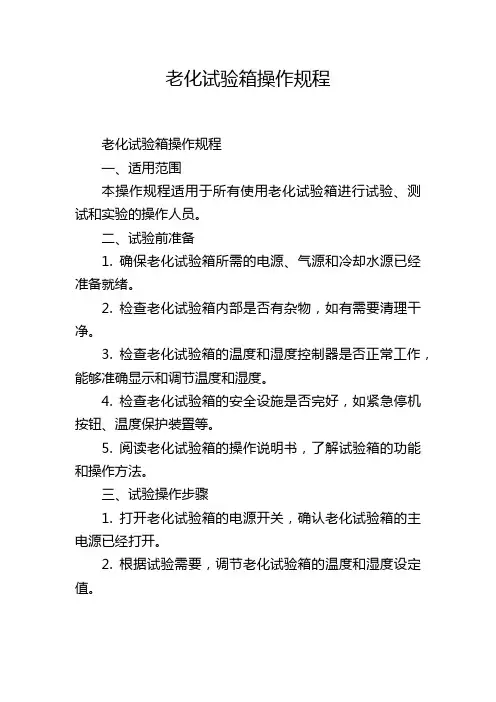

老化试验箱操作规程老化试验箱操作规程一、适用范围本操作规程适用于所有使用老化试验箱进行试验、测试和实验的操作人员。
二、试验前准备1. 确保老化试验箱所需的电源、气源和冷却水源已经准备就绪。
2. 检查老化试验箱内部是否有杂物，如有需要清理干净。
3. 检查老化试验箱的温度和湿度控制器是否正常工作，能够准确显示和调节温度和湿度。
4. 检查老化试验箱的安全设施是否完好，如紧急停机按钮、温度保护装置等。
5. 阅读老化试验箱的操作说明书，了解试验箱的功能和操作方法。
三、试验操作步骤1. 打开老化试验箱的电源开关，确认老化试验箱的主电源已经打开。
2. 根据试验需要，调节老化试验箱的温度和湿度设定值。
3. 确认老化试验箱内部没有易燃、易爆或有害物质，以避免安全事故或对试验样品造成损害。
4. 将试验样品按照要求放置在老化试验箱内，注意样品之间的间隔和通风。
5. 关闭老化试验箱的门，并确保门密封完好。
6. 按照试验要求设置老化试验箱的工作时间，并开始试验。
7. 在试验过程中，根据需要对老化试验箱的温度和湿度进行调节，以保持试验条件的稳定。
8. 定期检查老化试验箱的运行状态，如有异常现象或故障立即停机并报告相关人员处理。
9. 试验结束后，将老化试验箱的温度和湿度设定值调至适宜的工作范围，然后停机并断开电源。
10. 清理老化试验箱内的样品残留物和污垢，保持试验箱的清洁。
11. 关闭老化试验箱的门，并确保门密封完好。
12. 关闭老化试验箱的主电源开关，并断开电源。
四、安全注意事项1. 严禁将易燃、易爆或有害物质放置在老化试验箱内，以免引发火灾或安全事故。
2. 在操作老化试验箱时，要注意防止触电和触及高温部件，以免造成人员伤害。
3. 在老化试验箱运行过程中，如发现异常现象或故障，应立即停机并报告相关人员处理。
4. 在试验结束后，应及时清理试验箱内的样品残留物和污垢，以保持试验箱的清洁。
5. 严禁私自更改老化试验箱的设备参数和控制方式，必要时应由专业技术人员指导和操作。

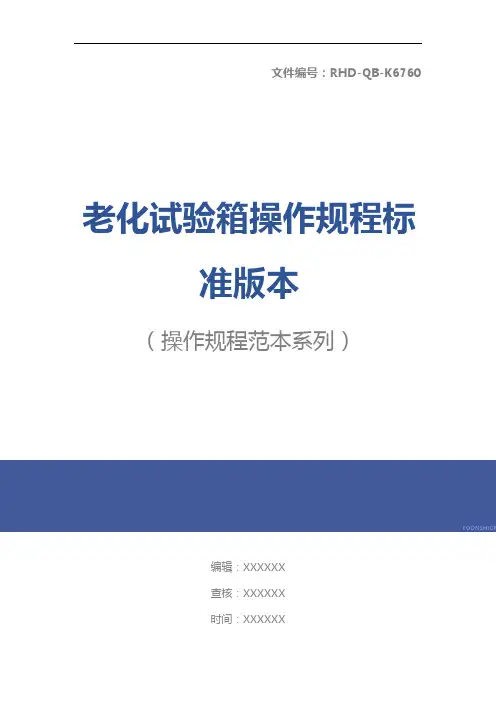

文件编号：RHD-QB-K6760 （操作规程范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX老化试验箱操作规程标准版本老化试验箱操作规程标准版本操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
1. 电源设备，应在供电线路中装有合适负荷的保险丝装置，供本箱专用，且有良好接地装置。
2. 试样准备：将试样逐一编号后，用试品夹钩挂于试品转盘上，以相互不接触碰撞为宜。
3. 试样准备就绪后关上箱门。
4. 连接电源，开启“电源开关”及“加热开关”，同时开启“转盘开关”。
5. 温度设定：温控仪上排显示窗为实际温度值，下排显示窗为设定温度值，按“∧”键可使温度加1℃，按“∨”键可使温度降1℃，持续按住“∧”或“∨”键不放，可快速设定温度。
6. 超温设定：按住“SET”键约3秒钟，上排显示“AL1”,下排显示窗即为超温设定温度，按“∧”键可使超温设定温度加1℃，按“∨”键可使超温温度降1℃。
持续按住按“∧”键或“∨”键可快速设定超温设定温度。
7. 测量误差修正：如发现温控仪上上排显示的温度与实际温度不相符的情况，可使用测量误差修正，按住“SET”键约3秒钟，上排显示“”AL1后，在连续按“SET”键，直至上排显示窗显示“SC”，下排显示窗即显示误差修正值，可通过“∧”键和“∨”键进行设定。
8. 自整定功能：在工作过程中，如发现温度仪上排实际温度到达设定温度时波动大，则需进行自整定。
按“SET”键不放约3秒钟后，再连续按“SET”键，直至上排显示值为“At”时，按“∧”键下排显示值为“ON”，即开启自整定。
按“∨”键，下排显示值为“OFF”，即关闭自整定。
自整定完成后，相关参数为自动保存，下次开机不必再重新自整定。
9. 累时功能：本实验箱配有一个累时器，最大累时时间为999小时59分，可断电保存，关闭电源时间不丢失，按“清零”按钮可重新开始计时。
臭氧老化箱操作规程1 试验准备1.1 实验室据【试验委托单】抽取规定比例的产品作为试验样本。
1.2 认真检查电气设备状态，确保设备完好。
2 试验操作步骤2.1 打开总电源，设备通电；2.2 将样件固定在夹具上或放置在转台中；2.3 按下“启动”按钮、“转台”及“臭氧”开关；2.4 根据试验要求设置臭氧浓度和试验温度。
2 臭氧浓度（单位pphm）控制仪操作方法：点击一次“SET”键，仪表下排绿色数码管闪烁，用“《”位选件可以移动需要更改的数字位数的位置，用“︾”减少键和“︽”增加键可以改变设定值数字的大小。
设定完毕，点击“SET”键一次可回到测量画面。
2 试验温度（单位℃）的设定方法：点击一次“SET”键，下排数码的“个”位数字闪烁，然后按增加键“︽”和减少键“︾”来改变数值；然后按位选键，“《”移到“十”位数字闪烁，在按增加键“︽”和减少键“︾”来改变数值，以此类推，用“《”位移键可移动数字，用“︾”减少键和“︽”增加键可更改每位数字，达到设定相应的试验温度值。
设定完毕按“SET”键两次，仪表回到正常工作状态的测量画面。
2.5 根据试验要求设置试验时间（时间显示单位为：XX小时XX分钟）2 显示器（框）：正常工作时，上边四位LED数码管显示延时值，下边的四位LED数码管显示设定值。
上排红色显示框内“”为延时时间的实时显示值，单位为：XX小时XX分钟，表示设备已运行的时间，下排红色显示框内“”为设定值的显示值，单位为：XX小时XX分钟，表示运行时间的设定值，2 定时时间（延时值）设定方法：在显示范围内利用增加键和位选键即可任意设定续电器延时值，第一位按位选键，POW指示灯亮，下边第一位数码管闪烁，按增加键设定第一位数值，在按位选键，下边地二位数码管闪烁，按增加键设定地二位数值，以此类推，可以设地三位，第四位数值，此时数码管仍在闪烁，等大约过了8秒钟后，闪烁自动停止，按复位键使工作指示灯“POW”闪烁，仪表自动回到正常工作状态，以上设定的续电器释放时间、吸合时间便自动存入机内。

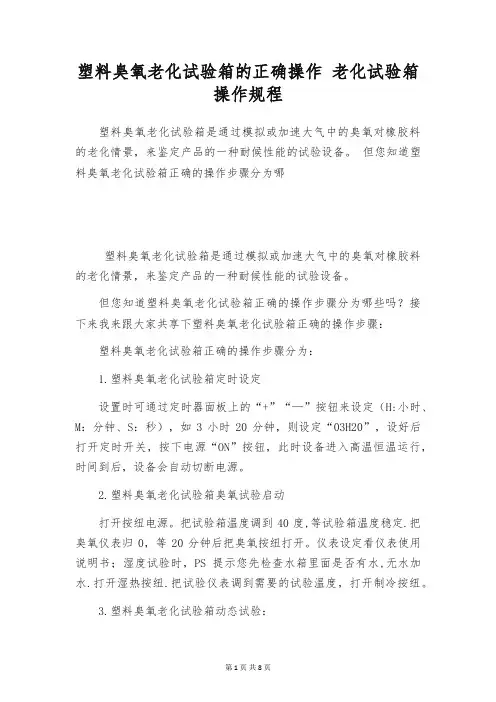

塑料臭氧老化试验箱的正确操作老化试验箱操作规程塑料臭氧老化试验箱是通过模拟或加速大气中的臭氧对橡胶料的老化情景，来鉴定产品的一种耐候性能的试验设备。
但您知道塑料臭氧老化试验箱正确的操作步骤分为哪塑料臭氧老化试验箱是通过模拟或加速大气中的臭氧对橡胶料的老化情景，来鉴定产品的一种耐候性能的试验设备。
但您知道塑料臭氧老化试验箱正确的操作步骤分为哪些吗？接下来我来跟大家共享下塑料臭氧老化试验箱正确的操作步骤：塑料臭氧老化试验箱正确的操作步骤分为：1.塑料臭氧老化试验箱定时设定设置时可通过定时器面板上的“+”“—”按钮来设定（H:小时、M：分钟、S：秒），如3小时20分钟，则设定“03H20”，设好后打开定时开关，按下电源“ON”按钮，此时设备进入高温恒温运行，时间到后，设备会自动切断电源。
2.塑料臭氧老化试验箱臭氧试验启动打开按纽电源。
把试验箱温度调到40度,等试验箱温度稳定.把臭氧仪表归0，等20分钟后把臭氧按纽打开。
仪表设定看仪表使用说明书；湿度试验时，PS提示您先检查水箱里面是否有水,无水加水.打开湿热按纽.把试验仪表调到需要的试验温度，打开制冷按纽。
3.塑料臭氧老化试验箱动态试验：打开转盘按纽和拉伸按纽，依据需要调转速，排气按纽是等试验结束时把臭氧排到室外时打开。
4.塑料臭氧老化试验箱报警温度设定：按仪表设定键“SET”5秒，进入仪表内部菜单：AL1（报警1）：一般为AL1=SV+15℃，该报警高温时作用，低温不需设定。
例：SV为50℃，则AL1为65℃。
ATU（自整定）：自整定为0000表示关闭，0001为打开。
本机开启一般不需自整定，若某设定温度值难以恒定，则打开自整定。
在自整定过程中，箱内温度会有波动，属正常现象。
以上这些就是我跟大家共享塑料臭氧老化试验箱正确的操作步骤的全部内容。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
臭氧老化试验箱设备安全操作规程一、前言臭氧老化试验箱是一种常见的检测设备，广泛用于各种材料的老化测试，尤其是橡胶、塑料及其它高分子材料的抗氧化性能测试。
本文档主要介绍臭氧老化试验箱设备的安全操作规程，旨在帮助使用者规范操作，提高使用安全。
二、设备说明臭氧老化试验箱是一种用臭氧气体模拟自然环境中的紫外线、高温、湿热等因素对材料的老化影响的设备。
其主要部件包括试验箱体、臭氧发生器、温度控制系统、空气处理系统、倒计时控制系统等。
试验箱内部采用不锈钢材料制作，具有良好的耐腐蚀性能。
臭氧发生器通过特定的反应式产生臭氧气体，进而模拟自然环境中的老化影响。
温度控制系统可控制试验箱内的温度，从而确保试验条件的恒定。
空气处理系统则用于去除试验箱内水分、杂质等有害气体，并保持箱内空气的流通性能。
倒计时控制系统则用于设定老化时间。
三、安全操作规程1. 预先准备在使用臭氧老化试验箱之前，需要对设备进行检查和预先准备，具体包括：•检查试验箱及各组件是否处于正常工作状态；•检查试验装置是否有个人或其他障碍物；•检查试验箱内是否清洁，无异味。
2. 操作步骤使用臭氧老化试验箱时需要遵循以下操作规程：(1) 打开臭氧发生器将臭氧发生器连接至试验箱，按照说明书将臭氧发生器打开。
在发生器上，指示灯亮起后，表示臭氧开始发生。
此时应检查是否有气味漏出。
(2) 设置试验条件根据实验要求，设定试验箱内温度、湿度、臭氧浓度等试验条件，并按照要求进行调整。
(3) 放置试样将需要进行老化试验的样品放置在试验箱内，注意排列整齐，并确保样品与臭氧发生器之间有足够的距离和通风。
(4) 启动试验启动试验，让试验箱内的老化条件按照之前设定的实验条件进行运行。
同时，在试验开始前，应将倒计时控制系统设置好老化时间，并确保实验结束后及时停止试验，避免试件过度老化。
(5) 实验结束实验结束后，首先关闭臭氧发生器，并将试样取出。
然后关闭试验箱内的各个系统，并彻底清洁试验器。
橡胶止水带臭氧老化试验作业指导书一、目得及适用范围本指导书用于中心指导防水卷材之臭氧老化试验，适用于防水卷材之臭氧老化得检测。
二、编制依据一)、检验方法：1、《高分子防水材料第2部分：止水带》ＧB／T 181７3、2－20142、《硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验》ＧＢ／Ｔ７7６２-201４。
３、《水工建筑物止水带技术规范》DL/T 52１5－200５。
二）、验收标准：1、《水工建筑物止水带技术规范》ＤL/T 5215—２0０5。
2、验收标准要求：三、检测用仪器设备及辅助工具四、检测样品得管理要求橡胶止水带样品运输、储存过程应防止日光直晒、雨雪浸淋，并不得与油脂、酸、碱等物质接触。
五、检测需要得设施环境条件要求1、臭氧老化箱工作室1）臭氧浓度臭氧浓度以体积分数表示，试验时可选用得臭氧浓度如下: ——(２5±５）×１０—8——(５0±５）×10—8—-（10０±１0）×１0—8——（２00±２０)×１0－8除非另有规定，一般在（５0±５)×１0-８得臭氧浓度下试验。
如果已知橡胶在低臭氧浓度环境下使用，需要在低臭氧浓度试验，建议在（２5±５)×１0—8得臭氧浓度下进行试验.如果就是耐臭氧橡胶,建议在(100±1０）×１0-8或(２00±２0)×1０－8得臭氧浓度下进行试验.注:臭氧浓度可用臭氧分压ＭＰａ表示，在标准大气压与温度(101、3kＰa，273K）下,臭氧浓度1×10—８相当于1、01MＰａ得臭氧分压。
2)温度最适宜得试验温度为(40±2）℃。
也可根据橡胶得使用环境选用其她温度，例如（30士2)℃或(23±2)℃，但就是使用这些温度得到得结果与使用（40±2）℃时得试验结果有差异。
注：在实际应用中可能会遇到温度明显变化得情况,需选用在应用温度范围内得2个或多个温度下进行试验.3）相对湿度在试验温度下,臭氧化空气得相对湿度一般不超过65%。
臭氧老化箱的操作规程
在环试行业中相信没有人会不知道臭氧老化箱，该试验箱是人工环境气候试验中比较重要的环试仪器。
其用来测试橡胶以及其它制品的耐臭氧老化性能的设备。
许多用户在操作设备时会出现大大小小的问题，主要是因为对其操作规程不熟悉。
下面小编为大家下关于臭氧老化试验箱的操作方式：
一、定时设定
臭氧老化箱设置时间可以通过定时器面板上“+”与“-”的按钮来设定，设置好之后打开定时开关，按一下电源按钮，此时老化箱进入了高温恒温的状态运行，到了设定时间，老化箱会自动将电源切断。
二、臭氧时间的启动
先把绿色按钮电源打开，再将臭氧老化箱的温度调到40℃，等工作室内的温度稳定以后，把老化箱仪表归零，等待20分钟左右将按钮打开，仪表设定请观看仪表使用说明书。
在进行湿度试验时，首先查看水箱中是否有水，没有水的话可进行加水，将湿热按钮打开，把仪表调到需要的试验温度，再进行打开制冷按钮。
三、动态试验
将转盘按钮以及拉伸按钮打开时，需要根据试验要求进行调转速度，排气按钮是等
到试验结束以后再将臭氧排到室外。
臭氧老化试验箱操作规程一、试验前准备1.确保试验箱无任何异常或故障，并正确接入电源。
2.根据试验要求选择合适的试验方法和试验参数。
二、试验操作1.将待测试的样品放置在试验箱内，注意样品之间的间距和布置方式。
2.关闭试验箱门，并确保门密封良好。
3.设置试验箱的试验参数，包括温度、湿度、臭氧浓度和试验时间等。
4.打开试验箱的臭氧发生器，确保臭氧的产生和供应正常。
三、试验过程中的操作1.定期记录试验箱的温度、湿度和臭氧浓度等参数，并根据需要进行调整。
2.注意观察试验箱内样品的情况，包括颜色、形状和表面变化等。
如发现异常情况应及时停止试验并进行记录。
3.定期检查试验箱的通风系统和臭氧发生器的工作情况，确保正常运行。
4.不得私自更改试验箱的设置参数，如需要调整应事先征得主管人员的同意。
四、试验结束1.试验时间到达后，将试验箱的温度、湿度和臭氧浓度等参数调至初始状态。
2.关闭臭氧发生器，并将待测试的样品取出。
3.将试验箱内进行清洁，并保持干燥，以防止试验箱受到损坏。
4.将试验箱的试验记录整理并归档，包括试验参数、观察结果和异常情况等。
5.如试验过程中发现样品受损或出现其他异常情况，应及时向主管人员汇报，并共同协商处理方法。
五、安全注意事项1.操作试验箱时，应注意电源的安全，避免触电或短路事故发生。
2.操作试验箱时应穿戴好防护用具，如防护眼镜和手套等。
3.试验过程中应注意通风，保持试验环境的安全性和舒适性。
4.发现试验箱存在异常或故障时，应及时停止试验并进行维修或更换设备。
5.在试验结束后，确保试验箱内无残留的臭氧气体，以免对人体或设备造成伤害。
六、文明用箱1.使用试验箱的人员应保持试验环境的整洁和清洁。
2.不得私自将其他物品放入试验箱内，以免污染试验箱和影响试验结果。
3.不得在试验箱内进行非试验相关的操作，如吃东西、吸烟等。
七、违反规程处罚1.对于故意破坏试验箱或试验过程中出现的其他违反规程行为，将视情况给予警告、记过、停职或开除等处罚。
臭氧老化试验箱试验要求老化试验箱技术指标用于橡胶制品，在静态拉伸或连续的动态拉伸变形下，或在间断的动态拉伸与静态拉伸交替的变形下，于密闭无光照的含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样进行检测，从试样表面发生的龟裂或其它性能的变化程度，评定橡胶的耐臭氧老化试验性能，以实行有效的防老化措施，提高橡胶制品的使用寿命。
臭氧的消耗速率随使用的橡胶、试验条件和其他试验细节而变化，通常推举试样表面积与气体流动速率之比不超过12 s/m，但是这数值并不总是充分低。
当有怀疑时，必需通过试验对消耗影响进行校验，必要时可削减试样的表面积。
进入试验箱内的气体可用扩散隔膜或等效的装置以加速与箱内的气体混合。
假如要求高速流速，可以在箱内安置风扇以提高臭氧化空气流速达到600mm/s100mm/s。
臭氧老化试验箱试验环境：耐臭氧老化试验箱的试验过程中，依据试验要求的不同选择不同数量的臭氧发生器，在试验过程中可以依据不同的试验通过掌控系统对臭氧浓度进行实时掌控。
臭氧老化试验箱温度：试验箱适合的试验温度为40℃士2℃。
也可依据使用环境选用其他温度，例如，30℃士2 ℃或23℃士2，但是使用这些温度所得到的结果与使用,40℃士2℃时的试验结果有差异。
臭氧老化试验箱相对湿度：在试验温度下，臭氧化空气的相对湿度一般不超过65%。
过高的湿度会影响试验结果；在潮湿气候中使用的制品，试验应在80%到90%的相对湿度下进行。
臭氧老化试验箱对试样要求：臭氧老化试验箱试样数量：织物的每一涂覆面的每一个方向各取三个试样。
标准臭氧老化试验箱转盘是6个，大型的是12个，也可按客户要求定做，假如产品比较大可以接受隔板式的，直接将橡塑件放在上面做老化试验也可以。
由于臭氧老化试验箱分为静态与动态两种样品架，静态的是将被测样品拉伸好直接固定在上下做老化试验，而动态臭氧老化试验箱是在试验过程中通过传动装置边拉伸边做试验的，选取试验前应将上述两点因素考虑进去。
臭氧老化试验箱校准规范
编制说明
上海市计量测试技术研究院
目录
一、任务来源及起草经过
二、编制原则和依据
三、工作过程
四、规范的主要内容及主要技术关键
五、不确定度评定
编制说明
一、任务来源及规程起草经过
任务来源：
标准名称：气溶胶光度计校准规范
标准立项文件：国家环境化学计量技术委员会（2019）039号
提出单位：上海市计量测试技术研究院
起草单位：上海市计量测试技术研究院、
任务背景：
臭氧老化试验箱作为橡塑、纺织和电线电缆等产品臭氧加速老化的重要试验设备，广泛应用于橡塑、汽车、纺织和电线电缆等领域。
作为上述领域产品可靠性测试的重要的试验设备，其箱内臭氧浓度等相关参数的准确性直接关系到最终产品的质量。
我国使用和生产的各类臭氧老化试验箱，因缺少相关的统一技术标准及规范，各个生产厂家有不同的出厂校正程序，导致不同厂家生产的设备，甚至是同一厂家生产的同型号设备彼此间测量结果差异都很大，直接影响了最后测试产品耐臭氧质量的评价结果。
由于目前国内外并没有针对臭氧老化箱的相关校准规范，因而急需进行臭氧老化试验箱测量溯源技术研究,对新制造及使用中的臭氧老化试验箱的相关参数进行校准，建立我国的臭氧老化试验箱测量计量标准，实现我国臭氧老化试验箱量值统一和量值等效。
上海市计量测试技术研究院环保室于2005年开展了对臭氧老化试验箱的检测工作，熟悉国内外各种厂家型号臭氧老化试验箱的构造及原理；
同时拥有长期的现场检测经验。
对臭氧老化试验箱的检测参数和检测手段已形成相应的自编方法《JCJ/I201002.1-2006 臭氧老化箱检测规范》。
该自编方法于2006年获得了国家CNAS认可授权，也得到臭氧老化试验箱生产企业和使用企业的一致认可。
但是该自编方法已使用了十多年，相应的检测技术条件需要进一步细化。
且广大客户的需求也不断提高，许多设备使用企业和产品制造企业根据现有技术的不断优化，对于臭氧老化试验箱又提出了进一步的校准需求。
因此通过对上海市计量测试技术研究院《JCJ/I201002.1-2006 臭氧老化箱检测规范》进一步补充和完善，起草人从科学性、可能性和持久性出发，结合国内的具体情况，考虑到今后的发展和国内外设备的进步，经过进一步斟酌完善，完成了《臭氧老化试验校准规范》（征求意见稿）。
二、编制原则和依据
1．本标准在制定中应遵循以下基本原则：
a）本标准编写格式应符合《国家计量检定规程管理办法》、JJF1001-2011《通用计量术语及定义》、JJJF1071-2010《国家计量校准规范编写规则》、JJF1059-2012《测量不确定度评定与表示》等标准的规定。
b）本标准要与国家的节能政策、环境保护政策等相一致；
c）本标准要与已颁布实施的相关标准进行衔接；
d）本标准规定的技术内容及要求应科学、合理，具有适用性和可操作性。
2. 本标准编写的依据：
在本标准编写过程中，参考了JJF 1101《环境试验设备温度、湿度参数
校准规范》、GB/T 35804-2018《硫化橡胶或热塑性橡胶耐臭氧龟裂测定试验箱中臭氧浓度的试验方法》、GB/T 7762-2014 《硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉升试验》和GB/T 12706.1-2008《额定电压1kV到35kV挤包绝缘电力电缆及附件第1部分：额定电压1kV和3kV电缆》、上海市计量测试技术研究院《JCJ/I201002.1-2006 臭氧老化箱检测规范》及国内外各厂家设备说明书等技术法规、标准。
三、工作过程
本标准按标准制订的一般工作程序制订。
具体流程见下图。
四、规范的主要内容及主要技术关键
本规范为了使该类仪器对社会出具准确、有效的数据，对仪器的主要性能的技术指标进行统一、合理、符合实际的规定。
法规的主要内容以此为基础，对如下计量特性进行了要求，包括：
本规范对主要性能的校准方法和校准结果的判定等做了统一的规定，同时对校准条件、校准仪器设备等也做了统一的要求。
主要技术关键
1、臭氧浓度检测标准器的选取
臭氧浓度分析方法主要有以下几种：湿化学法、电化学法、紫外吸收法和乙烯化学发光法。
其中湿化学是传统试验方法，该方法是用碘化钾溶液吸收臭氧，然后用硫代硫酸钠滴定反应产生的碘单质。
湿化学法不适合连续操作或控制，因此在实际应用中湿化学方法不如仪器分析方法使用方便使用。
试验结果表明湿化学方法对试验步骤的微小变化、试剂的浓度和纯度非常敏感，并且在反应的化学计量比上存在很大争议。
电化学方法和
化学发光法具有连续监控能力，但由于传感器本身机理的原因，其测试数据的重复性和可靠性相较于紫外吸收法差。
近来，紫外吸收法运用广泛，同样具有连续监控能力，且检测数据准确可靠，已被多个国家作为臭氧气体浓度分析的国家基准方法。
同时结合臭氧老化试验箱现场检测的操作过程，使用紫外吸收法分析仪器便于携带保存，检测结果可靠性高。
此外GB/T 35804-2018《硫化橡胶或热塑性橡胶耐臭氧龟裂测定试验箱中臭氧浓度的试验方法》(ISO 1431-3:2000)中也选用紫外吸收法作为基准方法。
因此本校准规范中使用紫外吸收法分析仪作为臭氧老化试验箱内臭氧浓度计量标准器。
2、臭氧浓度偏差、均匀性考核及稳定性考核
由于测试样品在臭氧老化箱内进行耐臭氧浓度的可靠性测试，臭氧老化箱工作空间内臭氧浓度的偏差、均匀性和稳定性均是影响可靠性测试结果的重要因素。
因此根据被测样品臭氧浓度的相关要求及相关试验数据，本规范制定臭氧浓度偏差、均匀性及稳定性考核的相关条款。
4、箱内温湿度的布点和技术指标选取
由于臭氧老化试验箱属于环境试验箱中一类，其温湿度控制和箱内相关结构设计均按参照了温湿度类环境试验箱的原理，因此臭氧老化试验箱温湿度的布点和技术指标参照JJF1101 的相关要求。
五、不确定度评定
按照JJF 1071-2010《国家计量校准规范编写规则》相关要求，编写了附录A 校准结果的不确定度评定实例（见校准规范）。
