中铁十二局集团兴泉铁路XQNQ-8标
技术交底书
中铁十二局集团兴泉铁路XQNQ-8标
中铁十二局集团兴泉铁路XQNQ-8标
中铁十二局集团兴泉铁路XQNQ-8标
中铁十二局集团兴泉铁路XQNQ-8标
中铁十二局集团兴泉铁路XQNQ-8标
中铁十二局集团兴泉铁路XQNQ-8标
技术交底书
编号:AXDCZ-MG—01
中铁十二局集团兴泉铁路XQNQ-8标
技术交底书
编号:AXDCZ—MG-01
中铁十二局集团兴泉铁路XQNQ-8标
技术交底书
编号:AXDCZ-MG-01
中铁十二局集团兴泉铁路XQNQ-8标
技术交底书
编号:AXDCZ—MG—01
中铁十二局集团兴泉铁路XQNQ-8标
技术交底书
编号:AXDCZ-MG—01
中铁十二局集团兴泉铁路XQNQ-8标
技术交底书
编号:AXDCZ-MG-01
中铁十二局集团兴泉铁路XQNQ-8标
技术交底书
编号:AXDCZ—MG-01
中铁十二局集团兴泉铁路XQNQ-8标
技术交底书
编号:AXDCZ-MG-01。
一、编制目的为确保锚索框架梁施工过程中的安全,预防安全事故的发生,提高施工人员的安全意识,特制定本安全技术交底教程。
二、适用范围本教程适用于锚索框架梁施工过程中的各项作业。
三、交底内容1. 施工前准备(1)熟悉施工图纸,了解锚索框架梁的结构形式、材料规格、施工工艺等。
(2)对施工人员进行安全技术培训,提高安全意识。
(3)检查施工设备、材料、工具等是否齐全、完好。
2. 施工工艺及注意事项(1)锚索框架梁施工工艺:1)锚杆钻孔:按照设计要求,采用合适的钻机进行钻孔,确保孔位、孔深、孔径等符合设计要求。
2)锚杆安装:将锚杆插入孔内,进行锚固,确保锚杆与孔壁紧密结合。
3)锚索张拉:按照设计要求,对锚索进行张拉,确保锚索张拉力符合设计要求。
4)框架梁浇筑:在锚杆和锚索张拉完成后,进行框架梁浇筑,确保混凝土强度、浇筑质量等符合设计要求。
(2)施工注意事项:1)钻孔时,注意孔位、孔深、孔径等应符合设计要求,确保锚杆与孔壁紧密结合。
2)锚杆安装过程中,注意锚杆的锚固质量,确保锚杆与孔壁紧密结合。
3)锚索张拉过程中,注意张拉力应符合设计要求,确保锚索张拉效果。
4)框架梁浇筑过程中,注意混凝土的浇筑质量,确保混凝土强度、浇筑质量等符合设计要求。
5)施工过程中,注意个人防护,佩戴安全帽、安全带等防护用品。
3. 安全防护措施(1)施工区域设置安全警示标志,提醒施工人员注意安全。
(2)施工人员必须佩戴安全帽、安全带等防护用品。
(3)施工现场设立专职安全员,负责施工现场的安全管理。
(4)施工过程中,注意用电安全,防止触电事故的发生。
(5)施工过程中,注意高处作业安全,防止坠落事故的发生。
四、交底要求1. 施工人员应认真学习本教程,提高安全意识。
2. 施工过程中,严格按照安全技术交底要求进行操作。
3. 施工单位应定期对施工人员进行安全技术培训,提高施工人员的安全技能。
4. 施工单位应定期对施工现场进行安全检查,确保施工现场安全。
1.技术交底范围DKxxx+345.16~DKxxx+727.25。
工点长382.09m。
前接界山大桥;后接长坑特大桥,期间路堑防护共有3处预应力框架锚索防护(见下表),采用C35钢筋混凝土浇筑。
(2)DKxxx+498~+558段左侧顶桩一级边坡、DKxxx+503~+515段左侧桩顶二级边坡、DKxxx+528~+602段右侧桩顶一级边坡采用18m预应力框架锚索防护,锚索孔径130mm,锚索体一束由3根Φ15.2钢绞线组成,纵向间距3.0m,竖向垂直间距3.0m,锚索自由段长8m,锚固段长10m,倾角20°,锚索设计吨位250KN,锚孔采用M40水泥砂浆灌注;锚索框架采用C35钢筋混凝土现浇,截面尺寸0.4×0.4m,框架内采用基材植生防护。
2.技术情况路基段主要为丘陵区域,地势起伏平缓。
本段路堑边坡锚索框架防护边坡高度为8m,边坡坡比为1:1.5,边坡主要土质为全风化泥质砂岩。
框架锚索防护深度为18m,倾角为20度,锚杆孔径为130mm,锚索体一束由3根Φ15.2钢绞线组成,每列锚索孔数为3孔,列间距为3m,锚孔采用M40水泥砂浆灌注,框架梁采用C35钢筋混凝土现浇。
截面尺寸0.4*0.4m,锚索外露不封采用混凝土封闭,并与框架梁同时浇筑;框架内采用基材植生防护。
框架锚索护坡左幅DKxxx+520,右幅DKxxx+550左右位置设置踏步。
3.开始施工的条件及施工准备工作3.1施工场地路基主体开挖已完成,达到设计坡度且周边附属已施做完善,路基主体填筑已完成,挡墙上平台及绿化槽施做完成。
施工便道:从G105国道切入朝阳村村道,沿既有长坑便道到达路基内施工地点,便道下铺设水泥稳定碎石层保障施做过程中车辆的通行安全、畅通。
施工用电:在路基附属施工时,用电量小,同时,夜间无法进行施工,采用临时小型发电机进行供电。
施工用水:路基附属施工中,用水量不大,视情况路基外池塘或沟渠取水,供路基附属施工用水。
工程技术交底书
施工单位:编号:
编制:复核:签收:年月日
工程技术交底书
编制:复核:签收:年月日
工程技术交底书
编制:复核:签收:年月日
工程技术交底书
注:本“技术交底书”一式三份,施工队一份,编制人一份,工程部存档一份。
工程技术交底书
注:本“技术交底书”一式三份,施工队一份,编制人一份,工程部存档一份。
工程技术交底书
注:本“技术交底书”一式三份,施工队一份,编制人一份,工程部存档一份。
工程技术交底书
注:本“技术交底书”一式三份,施工队一份,编制人一份,工程部存档一份。
工程技术交底书
注:本“技术交底书”一式三份,施工队一份,编制人一份,工程部存档一份。
工程技术交底书
注:本“技术交底书”一式三份,施工队一份,编制人一份,工程部存档一份。

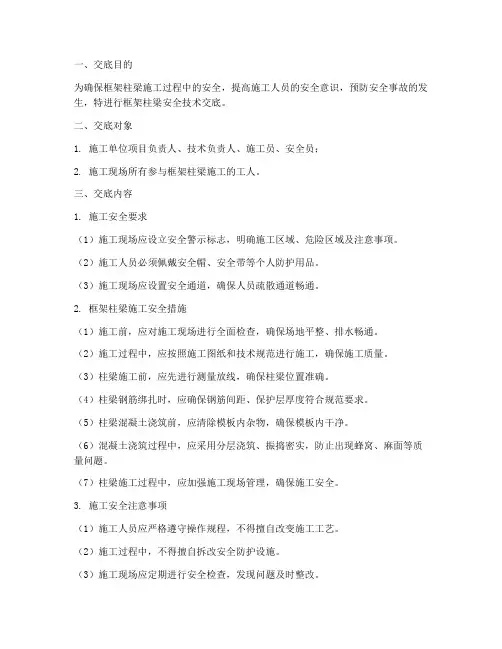

一、交底目的为确保框架柱梁施工过程中的安全,提高施工人员的安全意识,预防安全事故的发生,特进行框架柱梁安全技术交底。
二、交底对象1. 施工单位项目负责人、技术负责人、施工员、安全员;2. 施工现场所有参与框架柱梁施工的工人。
三、交底内容1. 施工安全要求(1)施工现场应设立安全警示标志,明确施工区域、危险区域及注意事项。
(2)施工人员必须佩戴安全帽、安全带等个人防护用品。
(3)施工现场应设置安全通道,确保人员疏散通道畅通。
2. 框架柱梁施工安全措施(1)施工前,应对施工现场进行全面检查,确保场地平整、排水畅通。
(2)施工过程中,应按照施工图纸和技术规范进行施工,确保施工质量。
(3)柱梁施工前,应先进行测量放线,确保柱梁位置准确。
(4)柱梁钢筋绑扎时,应确保钢筋间距、保护层厚度符合规范要求。
(5)柱梁混凝土浇筑前,应清除模板内杂物,确保模板内干净。
(6)混凝土浇筑过程中,应采用分层浇筑、振捣密实,防止出现蜂窝、麻面等质量问题。
(7)柱梁施工过程中,应加强施工现场管理,确保施工安全。
3. 施工安全注意事项(1)施工人员应严格遵守操作规程,不得擅自改变施工工艺。
(2)施工过程中,不得擅自拆改安全防护设施。
(3)施工现场应定期进行安全检查,发现问题及时整改。
(4)施工人员应相互配合,确保施工安全。
(5)施工过程中,如遇恶劣天气,应立即停止施工,确保人员安全。
四、交底要求1. 施工单位应组织相关人员认真学习本交底内容,确保人人知晓。
2. 施工现场应严格执行本交底内容,确保施工安全。
3. 施工单位应定期对施工人员进行安全教育,提高安全意识。
4. 施工单位应建立健全安全管理制度,确保施工安全。
五、交底时间本次框架柱梁安全技术交底时间为XX年XX月XX日。
六、交底人1. 施工单位项目负责人:XXX2. 施工单位技术负责人:XXX3. 施工单位安全员:XXX4. 施工现场负责人:XXX5. 施工现场安全员:XXX请各位认真阅读本交底内容,确保施工安全。

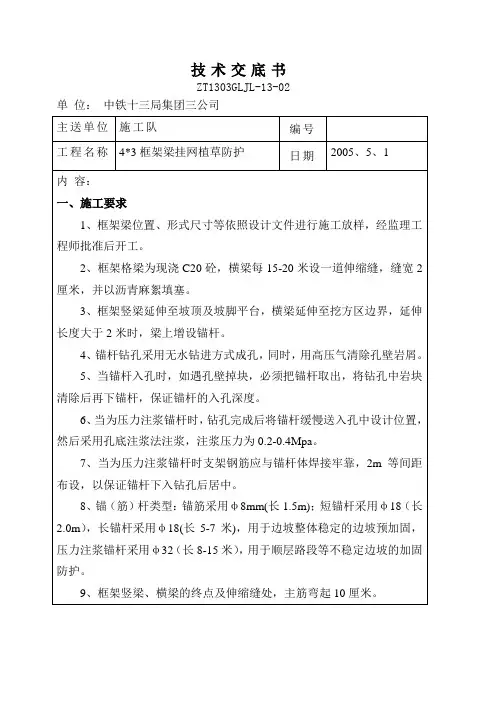

锚杆框架梁施工安全技术交底一、工作场所危险因素分析1、施工过程中可能存在的起重伤害事故;2、施工过程中可能造成的触电伤害事件;3、施工过程中可能造成高处坠落伤害事故;4、施工过程中可能造成的物体打击事故。
二、机械作业安全操作规程2.1 汽车式,轮胎式起重机1、起重机的启动参照有关内燃机的规定执行。
2、起重机在公路或城市道路上行驶时,应执行交通管理部门的有关规定。
3、起重机做业前的注意事项1)检查各安全保护装置和指示仪表应齐全。
2)燃油,润滑油,液压油及冷却水应添加充足。
3)开动油泵前,先使发动机低速运转一段时间。
4)检查钢丝绳及连接部位应符合规定。
5)检查液压系统压力是否正常。
6)检查轮胎气压及各连接件应无松动。
7)调节支腿,务必按规定顺序打好完全伸出的支腿,使起重机呈水平状态,调整机体使回转支承面的倾斜度在无载荷时不大于1/1000(水准泡居中)。
8)充分检查工作地点的地面条件。
工作地点地面必须具备能将起重机呈水平状态,并能充分承受作用于支腿的力距的条件。
9)注意地基是否松软,如较松软,必须给支腿垫好。
能承载的木板或木块。
10)支腿不应靠近地基挖方地段。
11)应预先进行调查地下埋设物,在埋设物附近放置安全标牌,以引起注意。
12)确认所吊重物的重量和重心位置,以防超载。
13)根据起重作业曲线,确定工作半径和额定总起重量及调整臂杆长度和臂杆的角度,使之安全作业。
14)应变确定提升高度。
根据起重机的机型,能把吊钩提升的高度都有具体的规定。
15)应预先估计绑绳套用钢丝绳的高度和起吊货物的高度所需的余量,否则不能把货物提升到所需的高度。
应留出臂杆底面与货物之间的空隙。
2.1.2起重机起吊作业注意事项1、起升和下降2、严格按载荷表的规定,禁止超栽,禁止超过额定力距。
3、在起重机作业中绝不能断开全自动超重防止装置(ACS系统),禁止丛驾驶室前方吊货。
4、操纵中不准猛力推拉操纵杆,开始起升前,检查离合器必须处于断开位置上。
一、前言为确保框架梁施工过程中的安全,提高施工人员的安全意识,预防安全事故的发生,特制定本安全技术交底资料。
以下内容为框架梁施工过程中必须遵守的安全规定和操作步骤。
二、施工准备1. 施工人员必须经过专业培训,了解框架梁施工工艺和安全操作规程。
2. 施工现场应设置安全警示标志,明确警示区域。
3. 施工材料、设备应按施工图纸要求准备齐全,并符合质量标准。
4. 施工前应进行技术交底,确保施工人员掌握施工要点和安全注意事项。

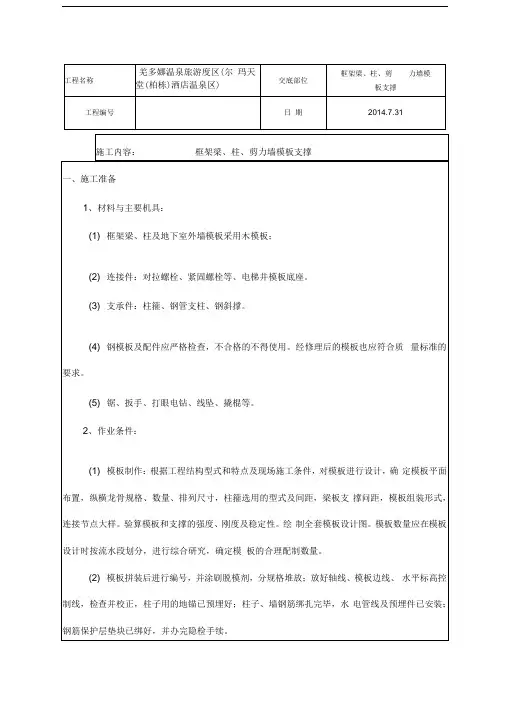

三、施工工艺及安全操作规程1. 框架梁模板安装(1)模板应选用符合设计要求的材料,表面平整、光滑,无裂纹、变形等缺陷。
(2)模板安装前,应检查模板的稳定性,确保模板支撑牢固。
(3)模板连接件应选用合格产品,连接应紧密,防止松动。
(4)模板安装过程中,严禁操作人员站在模板上行走或作业。
2. 钢筋绑扎(1)钢筋加工应符合设计要求,确保钢筋长度、直径、间距等符合规定。
(2)钢筋绑扎前,应检查钢筋的连接牢固性,防止脱落。
(3)钢筋绑扎过程中,严禁操作人员站在钢筋上方行走或作业。
3. 混凝土浇筑(1)混凝土应搅拌均匀,坍落度应符合设计要求。
(2)混凝土浇筑过程中,应确保模板稳定,防止变形。
(3)混凝土浇筑时,严禁操作人员站在模板上行走或作业。
四、施工安全注意事项1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场严禁酒后作业、疲劳作业。
3. 施工过程中,严禁无关人员进入施工现场。
4. 施工现场应保持整洁,防止杂物掉落伤人。
5. 施工现场应设置消防器材,并确保其有效。
五、应急处置1. 发生安全事故时,应立即停止施工,启动应急预案。
2. 及时上报事故情况,配合相关部门进行调查处理。
3. 事故处理后,总结经验教训,完善安全管理制度。
六、总结本安全技术交底资料为框架梁施工过程中的安全指导文件,施工人员应严格遵守。
施工过程中,如发现安全隐患,应及时整改,确保施工安全。
(注:本模板仅供参考,具体内容应根据实际工程情况进行调整。
工程名称×××××酒店施工班组钢筋班
分部分项工程
钢筋工程班组长签字
名称
交底时间
主要成员签字
交底人签字
图5.4.6 钢筋绑扎搭接接头连接区段及接头面积百分率
注: 图中所示搭接接头同一连接区段内的搭接钢筋为两根, 当各钢筋直径相同时, 接头面积百分率为50% 。
5.4.7、在梁、柱类构件的纵向受力钢筋搭接长度范围内, 应按设计要求配置箍筋。
当设计无具体要求时, 应符合下列规定:
(1)箍筋直径不应小于搭接钢筋较大直径的0.25倍;
(2)受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍, 且不应大于100mm;
(3)受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍, 且不应大于200mm;
(4)当柱中纵向受力钢筋直径大于25mm 时, 应在搭接接头两个端面外100mm范围内各设置两个箍筋, 其间距宜为50mm。
六、钢筋原材料检验
1.钢筋原材料
(1)钢筋进场时, 应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能试验, 其质量必须符合有关标准的规定。
钢筋应按进场批的级别、品种、直径、外形分垛码放, 妥善保管, 并挂标识牌, 注明产地、规格、品种、质量检验状态等。
检查数量: 按进场的批次和产品的抽样检查方案确定。
检查方法: 检查产品合格证、出厂检验报告和进场复验报告。
(2)钢筋作力学性能检验, 应符合如下组批原则及取样规定:。
