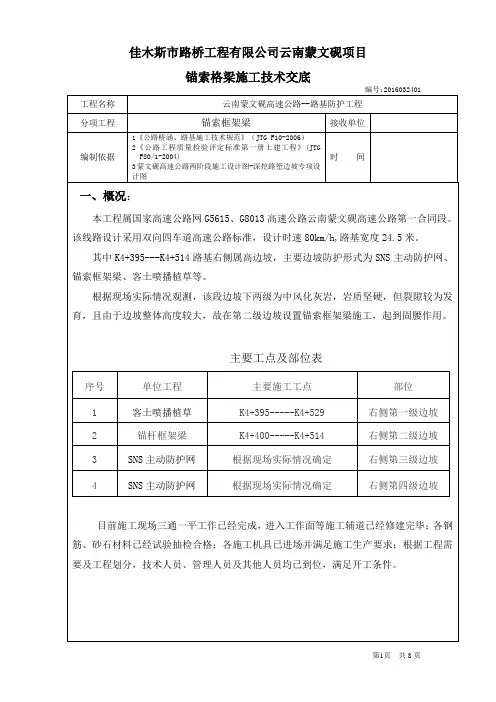

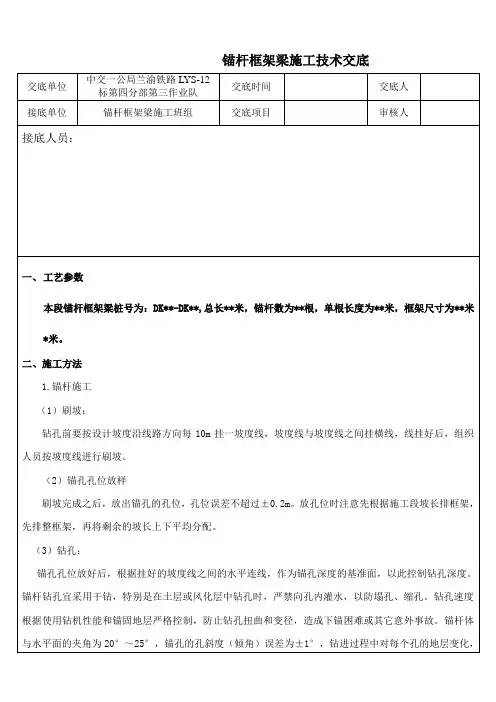

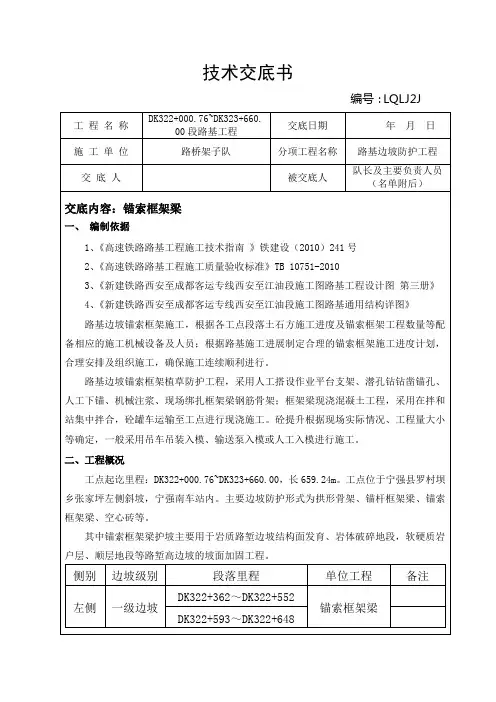

锚索框架梁技术交底(2021年)
锚索框架梁技术交底(2021年)导语：企业想要提高生产，安全问题就是重中之重。
如果不具备安全管理条件，企业生产就不能顺利进行。
想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。
一、锚索框架梁技术条件
1.框架梁采用正方形布置，采取现场立模施工，封头混凝土强度等级与框架梁一致，单孔四束锚索框架梁截面尺寸为0.5m×0.5m，单孔六束锚索框架梁截面尺寸为0.6m×0.6m，框架梁在土质及软质岩边坡面上应人工开槽现浇，露出高度0.1m，在硬质岩上可直接现浇，无需人工开槽，且需设置与框架梁一致的混凝土找平排水板。
2.坡面锚索间距为4.0m，正方形或矩形布置，配合框架梁使用。
锚索与水平面夹角为15°～30°，锚索采用高强度，低松弛Φ15.2mm 钢绞线制作，钢绞线强度为1860MPa，锚索孔注浆一般环境下采用M35纯水泥浆，注浆压力不小于0.6～0.8MPa，4束锚索加固，锚索孔直径115mm，单孔拉力设计值450KN,超张拉5%～10%锁定，边坡容许承载力应大于200KPa，6束锚索加固，锚索孔直径130mm，单孔拉力设计值700KN,超张拉5%～10%锁定，边坡容许承载力应大于250KPa。
3.框架梁排水槽必须延伸顺接至侧沟，以便形成完整的排水系统。
二、锚索框架梁施工及锚索张拉
1.锚索施工
1）锚孔测放
锚索孔位应按设计要求，准确测放在坡面上，孔位允许偏差±
50mm，孔径允许偏差0～10mm，锚孔深度不小于设计长度，锚索长度允许偏差-30～100mm，锚索的钻孔斜度（倾角）允许偏差1°。
2）钻孔设备
钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择潜孔钻，潜孔冲击成孔。
3）钻机就位
锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位。
4）钻进方式
钻孔要求干钻，禁止采用水钻。
5）钻进过程
钻进过程中要认真作好施工记录，钻进过程中若遇到塌孔，应立即停钻，采用注浆固壁处理，24h后重新钻进，或采用跟管钻进工艺。
6）孔径孔深
钻孔孔径、孔深要求不得小于设计值。
7）锚孔清理
钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。
若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。
如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。
8）锚孔检验
锚孔钻造结束后，须经现场监理检验合格后，方可进行下道工序。
9）锚索体制作及安装
锚索几束钢绞线组成根据施工设计图纸框架梁截面尺寸而确定。
安装锚索体或锚杆前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚索体或锚杆体放入孔内，用钢尺量出孔外露出的钢绞线或锚杆长度，计算孔内锚索长度，确保锚固长度。
10）锚固注浆
注浆材料宜采用水灰比1：:05～1:1的水泥砂浆或水灰比0.45～0.50的水泥浆。
注浆浆液应搅拌均匀，随搅随用，并在初凝前用完。
严防石块、杂物混入泥浆。
锚索注浆前，采用空气清孔，排除孔内杂物和积水，然后将灌注管插入距孔底300mm～500mm处，浆液自下而上连续灌注，随着浆液的的灌进，慢慢拔出灌浆管，灌浆压力不小于0.6～0.8MPa，中途不得停浆，在初凝前要进行补浆，必须做到浆液均匀地填满钢筋与孔壁间的空隙。
注浆管应具有足够的内径，能使浆体压至钻孔底部，注浆管能承受1.0MPa的压力。
2.框架梁施工
1）钢筋绑扎
①在施工安置框架钢筋之前，先清除框架基础底浮碴，保证基础密实。
②钢筋接头需错开，同一截面钢筋接头百分率不超过50%，且有焊接接头的截面之间的距离不得小于1m。
锚杆尾部与竖梁钢筋相焊接成一整体，若锚杆与箍筋相干扰可局部调整箍筋的间距。
③钢筋绑扎完成后，48小时内，务必进行砼浇注。
2）立模板
①模板采用钢模，立模前首先检查钢筋骨架施工质量，并做好记录，然后立模板。
模板立在开挖槽外侧，槽内混凝土要满灌。
②模板安装前要打磨光滑，表面刷脱模剂，模板接装要平整、严
实、净空尺寸准确，设合设计要求并美观。
模板底部要与基础紧密接触，以防跑浆、胀模。
3）砼浇筑
①浇筑前应检查框架的截面尺寸，要严格检查钢筋数量及布置情况。
②施工时，先进行坡脚施工，待坡脚初凝后，再进行上部纵梁施工。
坡脚基础及纵梁砼浇筑都采用C35混凝土，施工时选用振捣棒振捣密实，顶面用光抹压光。
③钢筋宜制成整体长骨架，其制作、搭接、安装要符合设计及技术规范要求。
④框架分片施工，纵向每隔3~4个框架于框架中部设伸缩缝一道，缝宽0.02m，以沥青麻筋填塞。
锚头应埋入框架梁中，锚头钢筋与框架纵梁钢筋焊接相连，与纵梁同时浇筑。
⑤浇筑框架砼必须连续作业，边浇筑边振捣。
浇筑过程中如有砼滑动迹象可采取速凝或早强砼或用盖模模压住。
各纵梁砼应不间断浇筑，若因故中断浇筑，应及时处理。
3.锚索张拉
1）锚具与框架之间加4根Φ25mmHRB335联接钢筋，每根钢筋长
0.3m。
2）锚具底座顶面30mm处增设一层6mmHPB235的钢筋网。
3）锚盘采用适应Φ15.2mm钢绞线的锚具。
4）制作锚索时，其长度应增加1.5m张拉段。
5）锚索正式张拉前，应取0.1~0.2倍轴向拉力设计值对锚索预张拉1~2次，使锚索体完全平直，各部位接触紧密。
锚索张拉：在同一联锚索框架梁内应分两次采用对称循环张拉，每次张拉时间间隔为3~5天。
第一次按“坡面锚索张拉顺序示意图”分3个循环进行张拉，第一次张拉值为锚索单孔拉力设计值的70%；第二次按“坡面锚索张拉顺序布置示意图”分两个循环进行张拉。
第二次张拉值为锚索单孔拉力设计值的40%（含超张拉10%），每次内每个循环均应对所有锚索张拉一次，且每孔锚索张拉间隔时间应保持一致，锚索张拉中应对锚索的伸长及受力做好记录，核实伸长与受力是否相等。
6）锚索张拉后应对锚头和锚杆的自由段间的空隙进行补浆，补浆材料宜选用水灰比0.45~0.50的水泥浆。
7）锚索施工完毕后，应对锚索测力计受力情况等进行检查、核实，经综合评估锚索受力等趋于稳定后，方可切割锚具外超长部分钢绞线，并对锚索进行封头处理。
三、施工注意事项
1.锚索为永久工程，必须做好防锈，防腐处理。
2.锚索锚固段处于腐蚀环境中的锚索采用I级防护构造，锚固段应采用全长波纹型管防护，且与自由段搭接长度不小于200mm，锚固段水泥砂浆保护层厚度不小于20mm。
3.锚索自由段应采用I级防护构造，护管内采用Φ22聚乙烯塑料护管，管内应充满防腐油脂，并采取专门措施将防腐油脂滞留于护管内，护管应延伸至过渡管内至100mm。
4.锚索孔灌浆后不得随意敲击杆体，也不得在杆体悬挂重物。
四、安全、环保及文明施工
1.施工现场设置醒目的防护带，确保施工的安全顺利进行。
现场施工作业人员正确佩戴和使用安全防护用品；严格按照安全用电操作规程用电，严禁私自乱拉电线；严格按照机械操作规程使用机械设备；夜间施工应有足够照明
2.严格组织施工管理，开展文明施工，创标准化施工现场，现场材料堆码整齐，设备材料标示清楚。
3.有针对性地采取措施，确保水源、植被不被污染和破坏。
施工过程中对废弃浆液必须按指定的地点进行排放严禁将含有污染的物质
或可见悬浮物的水排入河渠、水道、水田。
所有机械废油回收利用或妥善处理，严禁随意泼倒。
4.特别注意：施工过程中要保证脚手架的稳定做好防坠落措施。
