新能源汽车电气技术 项目1 PPT

  • 格式：pptx
  • 大小：11.94 MB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

《新能源汽车电气技术》课件——自动紧急制动系统

《新能源汽车电气技术》课件——自动紧急制动系统

自动紧急 制动系统
自动紧急制动系统的定义及组成 自动紧急制动系统的分类 自动紧急制动系统的工作原理
新能源汽车电气技术
感谢观看
THANKS FOR WATCHING
新能源 智未来
组成：自动紧急制动系统主要由行车环境信息采集单元（感知）、电子控 制单元（决策）和执行单元（执行）等组成
组成： 1、信息采集单元：在FCW（测距传感器、车速传感器和转向传感器）基 础上增加了加速踏板位置传感器和制动传感器等。
加速踏板位置传感器
制动传感器
组成： 2、电子控制单元
接收 检测信号
综合 数据信息
新能源 智未来
自动紧急制动系统（AEB）
新能源汽车电气技术
项目简介
REPORT INTRODUCTION
目录
自动紧急制 动系统定义
及组成
自动紧急制 动系统分类
自动紧急制 动系统原理
项目简介
REPORT INTRODUCTION
新能源 智未来
ห้องสมุดไป่ตู้01
PART
定义：自动紧急制动(AEB)系统是在前碰撞预警(FCW)系统的基础上发展而来的 一种主动控制类驾驶辅助系统。增加了主动控制制动的功能。
②城际AEB：高速公路、 车速50-80km/h、雷达 探测车辆前方200米范围
③行人AEB：用于人或骑 行者等、多运用多种传感 器融合技术
项目简介
REPORT INTRODUCTION
新能源 智未来
03
PART
1. 首先需要利用各传感器检测出前方人、 车或障碍物的距离。 2. 然后再利用电子控制单元将测出的距 离与系统设定的报警距离、制动干预距 离进行比较。 3. 当测的距离小于报警距离时，进行报 警提示，当测得距离小于制动干预距离 时则进行制动干预。

《新能源汽车技术》课件：电动汽车的电气系统

《新能源汽车技术》课件：电动汽车的电气系统
发电机，和起动电池并联给各用电器提供低压电源。 DC-DC 在直流高压输入端接触器吸合后便开始工作， 输出电压标称 13.8V。DC-DC 在上OK 电时、充电 时（包括交流充电、直流充电）、智能充电时都会 工作，以辅助低压铁电池为整车提供低压电源。
v漏电传感器（LS）
v高压电控总成内部装配有漏电传感器。它本身也 是一个动力网 CAN 模块，通过监测与动力电池输 出相连接的正极母线与车身底盘之间的绝缘电阻 来判定高压系统是否存在漏电，漏电传感器将绝 缘阻值信息通过 CAN 信号发送给电池管理器，采 取相应保护措施。
电动汽车的电机驱动系统
1.功率变换器
v 分类：DC/DC变换器 和 DC/AC变换器 v 电气系统中的功率变换器主要是DC/DC变换器 ，分为降压、
升压和双向 三种形式。用于实现电气系统电能变换和传输 的重要电气设备。 v 主要功能： v （1）不同电源之间的特性匹配。（例如：用DC/DC变换器 实现燃料电池和动力电池之间的特性匹配） v （2）驱动辅助系统的直流电机。在小功率（低于5KW）的 直流电机驱动的转向、制动等辅助系统中，一般直接采用 DC/DC变换器 供电。 v （3）给低压辅助电池充电：需要高压电源通过降压变换器 给辅助电池充电。
v 当S截止时，电感L中电流不能突变，所产生的感应电
动势阻止电流减小，感应电动势的极性为右正左负，
二极管导通，电感L中储存的能量经二极管流入电容
C。相当于Ui和L共同向电容C充电，并向负载提供能
量。设S截止时间为toff，则在此期间电感L两端电压 为UL2= Ui-Uo。当该电路工作于稳态时，在一个开关 周期T内，根据电感伏秒平衡法则，即：
v δ：PWM占空比（0≤δ≤1），指高电平所占周期时间

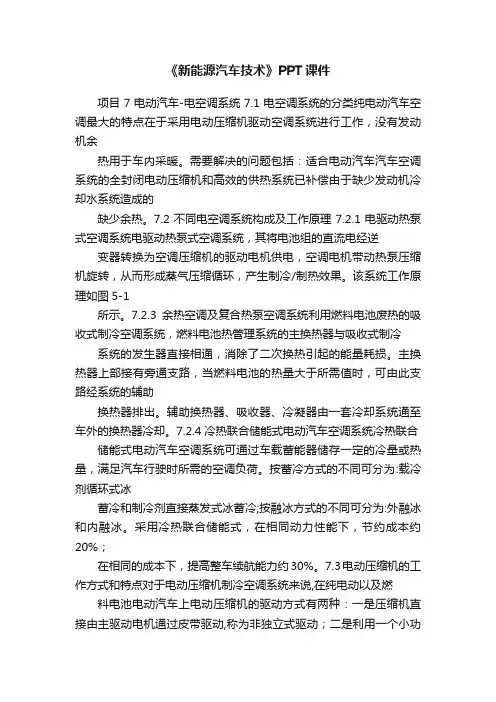

《新能源汽车技术》PPT课件

《新能源汽车技术》PPT课件

《新能源汽车技术》PPT课件项目7电动汽车-电空调系统7.1电空调系统的分类纯电动汽车空调最大的特点在于采用电动压缩机驱动空调系统进行工作，没有发动机余热用于车内采暖。

需要解决的问题包括：适合电动汽车汽车空调系统的全封闭电动压缩机和高效的供热系统已补偿由于缺少发动机冷却水系统造成的缺少余热。

7.2不同电空调系统构成及工作原理7.2.1电驱动热泵式空调系统电驱动热泵式空调系统，其将电池组的直流电经逆变器转换为空调压缩机的驱动电机供电，空调电机带动热泵压缩机旋转，从而形成蒸气压缩循环，产生制冷/制热效果。

该系统工作原理如图5-1所示。

7.2.3余热空调及复合热泵空调系统利用燃料电池废热的吸收式制冷空调系统，燃料电池热管理系统的主换热器与吸收式制冷系统的发生器直接相通，消除了二次换热引起的能量耗损。

主换热器上部接有旁通支路，当燃料电池的热量大于所需值时，可由此支路经系统的辅助换热器排出。

辅助换热器、吸收器、冷凝器由一套冷却系统通至车外的换热器冷却。

7.2.4冷热联合储能式电动汽车空调系统冷热联合储能式电动汽车空调系统可通过车载蓄能器储存一定的冷量或热量，满足汽车行驶时所需的空调负荷。

按蓄冷方式的不同可分为:载冷剂循环式冰蓄冷和制冷剂直接蒸发式冰蓄冷;按融冰方式的不同可分为:外融冰和内融冰。

采用冷热联合储能式，在相同动力性能下，节约成本约20%；在相同的成本下，提高整车续航能力约30%。

7.3电动压缩机的工作方式和特点对于电动压缩机制冷空调系统来说,在纯电动以及燃料电池电动汽车上电动压缩机的驱动方式有两种：一是压缩机直接由主驱动电机通过皮带驱动,称为非独立式驱动；二是利用一个小功率电机来驱动压缩机,直接从电池组取电,可以同轴驱动，也可以在由皮带驱动,称为独立式驱动。

在混合动力平台车型上,还可以采用发动机和电机混合驱动。

7.4电空调系统的优缺点1)电驱动压缩机空调系统可以采用全封闭的HFC134a(目前主要汽车空调用制冷剂)系统及制冷剂回收技术,整体的高度密封性可以减小正常运行以及修理维护时制冷剂的泄漏损失,从而减少了对环境的污染。

新能源汽车电气技术 项目1新能源汽车电路识图

新能源汽车电气技术 项目1新能源汽车电路识图

汽 车 电 路 中 插 接 器 的 表 示 方 式 （ 续 ）
汽 车 电 路 中 插 接 器 的 表 示 方 式 （ 续 ）
（3）汽车线束 现代汽车的线束总成由导线、导线端子、插接器、护套和熔丝座等组成。 导线端子一般由黄铜、纯铜材料制成，它们与导线一般采用冷铆压的方法连接。
2.2 汽车开关、电路保护器件 及继电器
（1）汽车开关 开关用来控制汽车电路中的用
电设备。开关按操作方式可分 为手操纵式和脚踏式两种，按 结构原理可分为机械开关和电 磁开关，按用途可分为点火开 关、起动开关、电源开关、灯 光开关和小型直流电动机开关 等，具体说明见表格。
汽车开关的种类及说明
（2）汽车电路保护器件 电路保护器件用于电路或电气设备发生短路及过载时，
汽车线束与元件位置分布图
（3）原理框图 汽车电气原理框图是表示汽车电气系统及其分系统、装
置、部件中各项目的基本组成和相互关系的简图，如图 所示。一般采用方框和连线来表示比较复杂的电子电路 工作原理和构成概况，将电路按照功能划分为几部分， 每一个部分用方框来描绘，在方框中用文字简单说明， 用连线来表明各方框之间的联系，能直观地表达一个功 能方块在电路中的作用。
自动切断电路，防止线束或电气设备烧坏。汽车上常 见的电路保护器件有易熔线、熔断器（俗称保险）及 电路断路保护器，具体说明见表格。
汽车电路保护器件的种类及说明
（3）继电器
汽车用继电器可分为功能继电器和电路控制继电器两种。闪光继电器、刮
水间歇继电器等属于功能继电器。电路控制继电器单纯用于实现电路通断
与转换，其作用主要是减小开关的电流负荷，保护开关触点不被烧蚀，即
图
与汽车接线图类似的还有汽车布线图， 如图所示。布线图主要表明的是线束 与各电器的连接部位、接线柱的标记、 插接器的形状和位置等。它是人们在 汽车上实际接触到的汽车电路图。这 种图一般不会详细描绘线束内部的线 路走向，只对裸露在线束外的插头与 插接器作详细编号或用字母标记。它 是一种突出装配记号的电路表现形式， 便于安装、配线、检测与维修。

新能源汽车电气技术 暖风和空调系统 ppt

新能源汽车电气技术 暖风和空调系统 ppt

比亚迪e5 暖风和空调系统的组成
2.2 比亚迪e5 空调和暖风系统
2.2.2 系统的控制组件 （1）电动压缩机 制冷系统采用电动压缩机，额定功率2kW。电动压缩机 位于发动机舱左侧，固定在变速器上，如图所示。系统 工作时，高压压力为2.0~3.0MPa，低压压力为0.5~1MPa。 它在空调系统回路中起驱动制冷剂的作用，将机械能转 换为热能。
2. 新能源汽车暖风和空调系统的结构组成与功能
2.1 丰田普锐斯暖风和空调系统 2.1.1 系统特点
有些混合动力汽车采用传统的传动带式空调压缩机。如果在空调系统工作时，车辆的怠速停止（怠速起停）功 能使发动机熄火，则空调压缩机也会停止工作，但鼓风机仍会继续向车内输送空气。 这在某种程度上可以让车内人员感到凉爽，但也可能在发动机停机时间过长的情况下（例如长时间等交通信号 灯）让人难受。这类车辆通常有MAX 功能，能够取消怠速起停，并使发动机重新起动，以满足任意长时间的空 气调节需求。
求。
1. 新能源汽车暖风和空调系统简介
1.1 传统传动带式空调系统
有些混合动力汽车采用传统的传动带式空调压缩机。如果在空调系统工作时，车辆的怠速停止（怠速起停） 功能使发动机熄火，则空调压缩机也会停止工作，但鼓风机仍会继续向车内输送空气。 这在某种程度上可以让车内人员感到凉爽，但也可能在发动机停机时间过长的情况下（例如长时间等交通信 号灯）让人难受。这类车辆通常有MAX 功能，能够取消怠速起停，并使发动机重新起动，以满足任意长时间 的空气调节需求。
空调系统组成（发动机舱部分）
（2）控制部分 如图所示，控制部分主要部件的功能：空调控制总成， 功能是将操作指令输入系统；空调放大器总成，功能是 将数据传输至开关和传感器，并接收来自开关和传感器 的数据；阳光传感器， 功能是检测太阳光的变化量，并将其输出至空调放大器 总成；转向盘装饰盖开关总成，功能是发送转向盘装饰 盖开关操作信号至空调控制总成；ECO 模式开 关，功能是发送ECO 模式开关操作信号至空调控制总成。

新能源汽车技术 ppt课件

新能源汽车技术 ppt课件

变频器
MG1 MG2
DC– DC转换器
DC
DC 201V
AC
AC 201V AC 12V
AC
DC 12V
DC
辅助 蓄电池
15
丰田Prius的结构原理
Prius传动桥总成结构如左图所示， 其中采取双电机设计，其中MGⅠ 主要用于启动发动机，对电池充 电，当MG2工作时为其提供电力， 此外，还可以通过控制转矩保持 传动系统的正常工作。MG2主要 用于在低速时提供牵引力，在高 速时又可以补充动力，让发动机 与汽车协调运作，发挥最优越的 性能，并可以在制动时储存电能。
控制原理
控制策略
驱动模式
36
发电模式
整车控制系统
整车控制器控制方式
第一层 整车控制器 第二层 其它控制器
CAN
整车控制器功能
添目加目录录标题
