机床几何精度测量

数控机床的精度检测方法与标准数控机床是一种高精度的机床设备，广泛应用于制造业的各个领域。

为了确保数控机床的工作精度，需要进行精度检测。

本文将介绍数控机床的精度检测方法和标准，为读者提供参考。

一、数控机床精度检测方法1. 几何精度检测几何精度是指数控机床在工作过程中，工件表面形状、位置、尺寸等与理论位置之间的差异。

常用的几何精度检测方法包括：平行度检测、垂直度检测、直线度检测等。

这些检测方法可以通过使用测量仪器（例如投影仪、三坐标测量机等）进行测量和比较，以确定数控机床是否满足工作要求。

2. 运动精度检测运动精度是指数控机床在运动中达到的位置是否准确。

常用的运动精度检测方法包括：位置误差检测、重复定位精度检测、速度误差检测等。

这些检测方法可以通过使用激光干涉仪、激光漂测仪等测量设备进行测量，以确定数控机床的运动精度是否符合要求。

3. 刚度检测刚度是指数控机床在受力时的变形情况。

常用的刚度检测方法包括：静刚度检测、动刚度检测等。

静刚度可以通过在数控机床各个部位施加力并测量其变形情况来进行检测；动刚度可以通过在数控机床运动状态下进行控制并测量位移来进行检测。

二、数控机床精度检测标准为了统一数控机床的精度检测标准，国内外制定了相应的标准，其中最有代表性的是国家标准GB/T16857-1997《数控机床精度检验方法》。

该标准规定了数控机床的几何精度、运动精度和刚度等指标的检测方法和要求。

以几何精度为例，该标准包括对工件表面形状、位置、尺寸等几何误差的检测，在该标准中，提供了一系列的测量方法，包括投影法、三坐标法、机床内检测法等。

此外，该标准还规定了几何误差的允许值，即数控机床在工作过程中允许存在的误差范围。

除了国家标准，国际标准也对数控机床的精度检测进行了规范，例如ISO 230-1和ISO 230-2等，这些标准主要用于指导和规范制造商以及使用单位在数控机床精度检测方面的操作。

近年来，随着数控机床技术的不断发展，对精度的要求也越来越高。

加工中心几何精度检测方法加工中心是一种高精度、高效率的机床，其在工业生产中得到了广泛应用。

为了保证加工中心的几何精度，需要进行准确的检测和调整。

下面将详细介绍加工中心几何精度检测方法。

主轴是加工中心的核心部件，其几何精度对加工质量具有重要影响。

主要的几何精度包括主轴轴线的平行度、同心度和垂直度等。

1.主轴轴线的平行度检测方法：可以使用光学检测仪等设备进行。

具体操作是将光束通过中心孔，通过观察光束和检测仪的相互位置关系来判断主轴轴线的平行度。

2.主轴同心度检测方法：可使用同心度仪等设备进行。

具体操作是在主轴上安装一块标定圆盘，通过记录不同位置的同心度仪示数并进行比较，判断主轴同心度。

3.主轴垂直度检测方法：可使用平台式水平仪等设备进行。

具体操作是将水平仪放置在主轴上，观察水平仪指示是否在同一水平线上，判断主轴的垂直度。

工作台是加工中心上零件加工的位置，其几何精度对加工质量同样重要。

主要的几何精度包括工作台水平度、垂直度和平行度等。

1.工作台水平度检测方法：可使用平台式水平仪等设备进行。

具体操作是将水平仪放置在工作台上，观察水平仪指示是否在同一水平线上，判断工作台的水平度。

2.工作台垂直度检测方法：可使用光学投影仪等设备进行。

具体操作是将投影仪放置在工作台上，通过观察投影仪显示的图案是否在同一水平线上，来判断工作台的垂直度。

3.工作台平行度检测方法：可使用平台式平行度仪等设备进行。

具体操作是在工作台上安装两块标定块，通过观察平行度仪示数并进行比较，判断工作台的平行度。

刀库是加工中心存放刀具的部分，其几何精度对定位准确性有影响。

主要的几何精度包括刀夹孔的同心度和面板的平行度等。

1.刀夹孔同心度检测方法：可使用同心度仪等设备进行。

具体操作是安装同心度仪，观察仪器的示数并进行比较，判断刀夹孔的同心度。

2.刀库面板平行度检测方法：可使用平台式平行度仪等设备进行。

具体操作是在面板上安装两块标定块，通过观察平行度仪示数并进行比较，判断面板的平行度。

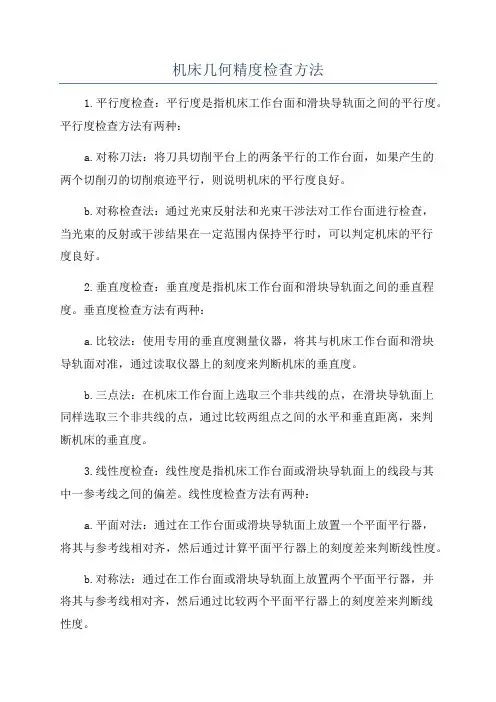

机床几何精度检查方法1.平行度检查：平行度是指机床工作台面和滑块导轨面之间的平行度。

平行度检查方法有两种：a.对称刀法：将刀具切削平台上的两条平行的工作台面，如果产生的两个切削刃的切削痕迹平行，则说明机床的平行度良好。

b.对称检查法：通过光束反射法和光束干涉法对工作台面进行检查，当光束的反射或干涉结果在一定范围内保持平行时，可以判定机床的平行度良好。

2.垂直度检查：垂直度是指机床工作台面和滑块导轨面之间的垂直程度。

垂直度检查方法有两种：a.比较法：使用专用的垂直度测量仪器，将其与机床工作台面和滑块导轨面对准，通过读取仪器上的刻度来判断机床的垂直度。

b.三点法：在机床工作台面上选取三个非共线的点，在滑块导轨面上同样选取三个非共线的点，通过比较两组点之间的水平和垂直距离，来判断机床的垂直度。

3.线性度检查：线性度是指机床工作台面或滑块导轨面上的线段与其中一参考线之间的偏差。

线性度检查方法有两种：a.平面对法：通过在工作台面或滑块导轨面上放置一个平面平行器，将其与参考线相对齐，然后通过计算平面平行器上的刻度差来判断线性度。

b.对称法：通过在工作台面或滑块导轨面上放置两个平面平行器，并将其与参考线相对齐，然后通过比较两个平面平行器上的刻度差来判断线性度。

4.圆度检查：圆度是指工作台面或滑块导轨面上的圆形轮廓与其真实圆形轮廓之间的偏差。

圆度检查方法有两种：a.对称法：通过在工作台面或滑块导轨面上放置一个圆度仪，将其与圆形轮廓相对齐，然后通过读取仪器上的刻度来判断圆度。

b.分割法：通过固定一个参考点，并将工作台面或滑块导轨面上的圆形轮廓分割成若干等分，在每个等分处测量偏差，然后通过计算平均偏差来判断圆度。

以上是机床几何精度检查的一些常用方法，通过使用这些方法可以对机床进行全面的几何精度检查，确保机床的精度符合要求。

机床的几何精度检验机床几何精度检验，又称静态精度检验，是综合反映机床关键零部件经组装后的综合几何形状误差。

数控机床的几何精度的检验工具和检验方法类似于普通机床，但检测要求更高。

几何精度检测必须在地基完全稳定、数控机床地脚螺栓处于压紧状态下进行。

机床考虑到地基可能随时间而变化，一般要求机床使用半年后，再复校一次几何精度。

在几何精度检测时应注意测量方法及测量工具应用不当所引起的误差。

在检测时，应按国家标准规定，即机床接通电源后，在预热状态下，机床各坐标轴往复运动几次，机床主轴按中等的转速运转十多分钟后进行。

常用的检测工具有精密水平仪、精密方箱、数控机床直角尺、平尺、平行光管、千分表、测微仪及高精度主轴心棒等。

检测工具的精度必须比所测的几何精度高一个等级。

1．卧工加工中心几何精度检验1)主轴回转轴线对工作台面的平行度。

2)工作台面的平行度。

3)主轴在Z轴方向移数控机床动的直线度。

4)X、r、Z坐标轴的相互垂直度。

5)X、Z轴移动时机床工作台面的平行度。

6)J轴移动时工作台边界与定位基准面的平行度。

7)主轴轴向及孔径跳动。

8)回转工作台精度。

2.X轴直线度测量将1000mm平尺放在机床工作台上，使平尺工作面垂直于工作台面且与X轴方向一致；将装有杠杆千分表的磁力表座吸在主轴下端，表头与平尺工作面接触，移动工作台调整平尺使其两端的千分表读数相同，移动工作台使千分表表头从平尺一端向另一端移动，千分表读数的最大变动量即为机床X轴的直线度误差。

3.X、Y轴移动的垂直度将500mmx500mm方框尺平放在工作台上，同时将装有杠杆千分表的磁力表座吸在主轴下端，表头与方框尺X方向工作面接触，在X方向移动工作台使表头在两端的读数一致，然后使表头与方框尺Y方向工作面接触，在Y方向移动工作台，此时表头读数的最大变动量即为机床在X、Y方向上的垂直度误差。

4.主轴孔的径向跳动将300mm检验棒插入主轴锥孔中，用千分表头分别与检验棒近主轴端和300mm远端接触，手动旋转主轴，表头读数的最大变动量即为机床主轴孔的近端及300mm远端的径向跳动。

检验内容、公差测量方法、工具测量原理示意图直线度长度测量法平尺法：在垂直平面内测量平尺应尽可能放在使平尺具有最小重力挠度的两个量块上。

读数表安装在具有三个接触点的支座上并沿导向平尺作直线移动进行测量，三个接触点之一应位于垂直触及平尺的千分表杆的延伸线上。

对平尺的已知误差加以处理。

平尺法：在水平面内测量采用一根水平放置的平尺作为基准面。

读数表在与被检面接触情况下移动，并触及基准面。

放置平尺时，使其在线的两端读数相等，可直接读出该线相对于连接两端点的直线的偏差。

采取翻转法是能把作为基准面的平尺所具有的直线度偏差从测量结果中排除。

钢丝和显微镜法张紧一根直径0.1mm的钢丝，使其尽可能地平行于被检线。

对位于水平面内的MN而言，用一个垂直安装并装有水平测微移动装置的显微镜，即可读出被检线对代表测量基准的张紧钢丝在水平面XY内的偏差。

准直望远镜法当用准直望远镜检验时，所要测量的高度差a 等于望远镜轴线与标靶上显示的标记之间的距离，它可以在十字线上直接读出，或用光学测微计读出。

望远镜的光学轴线构成了测量基准。

准直激光法激光束用作为测量基准。

光束对准沿光束轴线移动的四象限光电二极管传感器。

传感器中心与光束的水平和垂直偏差被测定并传送到记录仪器。

激光干涉法测量基准由双镜反射器确定。

用激光干涉仪和专用光学组件来测定标靶对双镜反射器对称轴线的位置变化。

一条线在一个平面内的直线度在平面内的一条给定长度的线，当其上所以的点均包含在平行于该线的总方向且相对距离与允差相等的两条直线内时，则该线被认为是直线。

在空间内的一条线的直线度在空间内的一条给定长度的线，当其在给定的平行于该线的总方向的两个相互垂直平面上的投影满足平面内的直线度要求时，则认为该空间线为直线。

公差的确定在测量平面内公差 t 由通过两条相隔距离为 t 且平行于代表线 AB 的两条直线来限定。

图中的最大偏差为 MN。

L ≤ L 1, T (L) = T 1L 1 < L < L 2, T (L) = T 1 + (T 2-T 2) * (L-L 1) / (L 2 - L 1)L ≥ L 2, T (L) = T 2角度测量法精密水平仪法精密水平仪沿被检线依次放置，测量基准线为水平线。

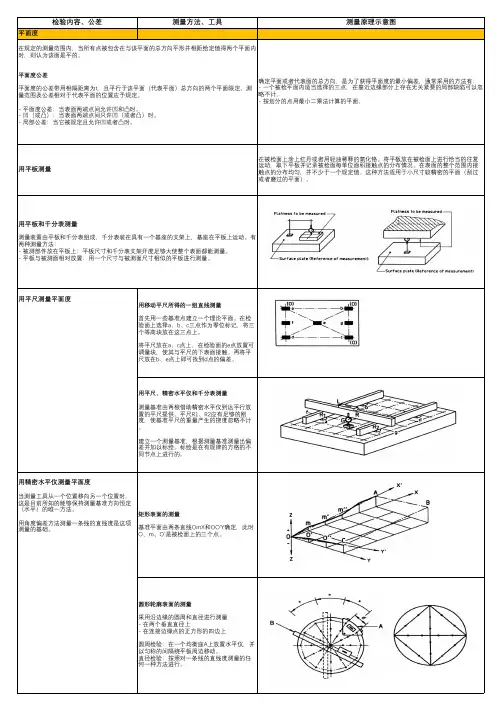

检验内容、公差测量方法、工具测量原理示意图平面度确定平面或者代表面的总方向，是为了获得平面度的最小偏差，通常采用的方法有：- 一个被检平面内适当选择的三点，在靠近边缘部分上存在无关紧要的局部缺陷可以忽略不计。

- 按划分的点用最小二乘法计算的平面。

在被检面上涂上红丹或者用轻油稀释的氧化铬。

将平板放在被检面上进行恰当的往复运动，取下平板并记录被检面每单位面积接触点的分布情况。

在表面的整个范围内接触点的分布均匀，并不少于一个规定值。

这种方法适用于小尺寸较精密的平面（刮过或者磨过的平面）。

用移动平尺所得的一组直线测量首先用一些基准点建立一个理论平面。

在检验面上选择a、b、c三点作为零位标记，将三个等高块放在这三点上。

将平尺放在a、c点上，在检验面的e点放置可调量块，使其与平尺的下表面接触。

再将平尺放在b、e点上即可找到d点的偏差。

用平尺、精密水平仪和千分表测量测量基准由两根借助精密水平仪到达平行放置的平尺提供。

平尺R1、R2应有足够的刚度，使基准平尺的重量产生的挠度忽略不计。

建立一个测量基准，根据测量基准测量出偏差并加以标绘。

标绘是在有规律的方格的不同节点上进行的。

矩形表面的测量基准平面由两条直线OmX和OO'Y确定，此时O、m、O'是被检面上的三个点。

圆形轮廓表面的测量采用沿边缘的圆周和直径进行测量- 在两个垂直直径上- 在连接边缘点的正方形的四边上圆周检验：在一个均衡座A上放置水平仪，并以匀称的间隔绕平板周边移动。

直径检验：按照对一条线的直线度测量的任何一种方法进行。

用平板测量用平板和千分表测量测量装置由平板和千分表组成，千分表装在具有一个基座的支架上，基座在平板上运动。

有两种测量方法：- 被测部件放在平板上：平板尺寸和千分表支架开度足够大使整个表面都能测量。

- 平板与被测面相对放置：用一个尺寸与被测面尺寸相似的平板进行测量。

用平尺测量平面度用精密水平仪测量平面度当测量工具从一个位置移向另一个位置时，这是目前所知的能够保持测量基准方向恒定（水平）的唯一方法。

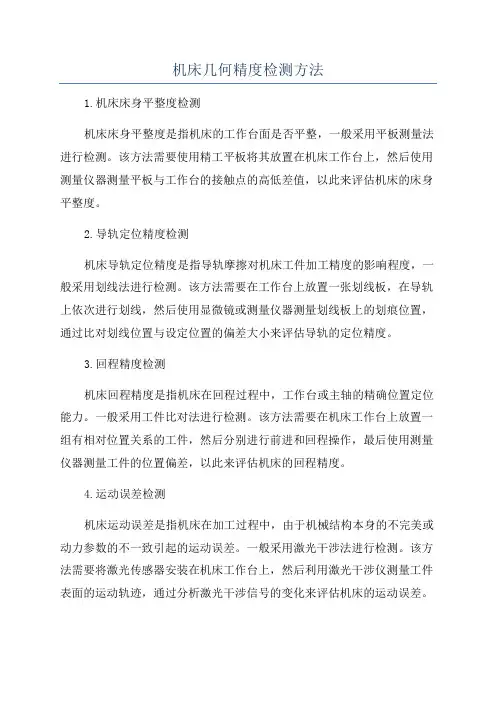

机床几何精度检测方法
1.机床床身平整度检测
机床床身平整度是指机床的工作台面是否平整，一般采用平板测量法进行检测。

该方法需要使用精工平板将其放置在机床工作台上，然后使用测量仪器测量平板与工作台的接触点的高低差值，以此来评估机床的床身平整度。

2.导轨定位精度检测
机床导轨定位精度是指导轨摩擦对机床工件加工精度的影响程度，一般采用划线法进行检测。

该方法需要在工作台上放置一张划线板，在导轨上依次进行划线，然后使用显微镜或测量仪器测量划线板上的划痕位置，通过比对划线位置与设定位置的偏差大小来评估导轨的定位精度。

3.回程精度检测
机床回程精度是指机床在回程过程中，工作台或主轴的精确位置定位能力。

一般采用工件比对法进行检测。

该方法需要在机床工作台上放置一组有相对位置关系的工件，然后分别进行前进和回程操作，最后使用测量仪器测量工件的位置偏差，以此来评估机床的回程精度。

4.运动误差检测
机床运动误差是指机床在加工过程中，由于机械结构本身的不完美或动力参数的不一致引起的运动误差。

一般采用激光干涉法进行检测。

该方法需要将激光传感器安装在机床工作台上，然后利用激光干涉仪测量工件表面的运动轨迹，通过分析激光干涉信号的变化来评估机床的运动误差。

除了以上几种常用的机床几何精度检测方法，还有一些其他的检测方法，如摄影测量法、光电测量法等。

这些方法在实际应用中根据不同机床
类型、要求和所需精度选择使用，以确保机床几何精度的准确性和稳定性。

最终，通过对机床几何精度的检测和评估，能够及时发现和纠正机床存在
的问题，提高机床加工的质量和稳定性。

机床几何精度检测方法几何精度检测方法一百分表、千分表及杠杆千分表的特点及适用范围百分表的分度值为0.01mm，其读数清晰，表针跳动较小，常用的一般分为0～5、0～10mm 两种量程，测量时测杆的压缩量一般为0.15～0.2mm（如图1），适用于较低精度要求的测量。

百分表经过震动后测杆可以很容易的回到原始位置，在震动的情况下检测不易磨损，损坏率低。

千分表（指常用的指针式或压杆式千分表）的分度值为0.001mm，因其比百分表的放大比更大，分度值更小，测量的精确度更高，适用于较高精度要求的测量。

千分表受到震动后测量杆不容易恢复到原始位置，可能会影响到检测数据的真实性，因此在震动较小的情况下使用较好（如图2）。

杠杆千分表体积小巧，测杆可以按需转动，并能以正反两个方向测量工件，因此常用于间78隙较小的槽、孔、浮动件（如测量丝杠远端跳动）等千分表难以测量的情况，其测杆压缩量一般为0.03～0.06mm（如图3），灵敏度高。

同样杠杆千分表适合在震动小的情况下使用。

另外杠杆千分表不适合长期在压缩量较大的情况下工作，因为压缩量过大会造成测量数据失真，误差变大，而且会加快杠杆千分表各部件的磨损，使其老化，失去作用，因此在测量空间允许的情况下，一般优先选用千分表或百分表。

图1 百分表图2 千分表79图3 杠杆千分表二测量前提说明1. 本说明所有图示均以Carver600G为例；2. 在检测前应保证测量所用仪器可以正常使用；3. 在检测前应保证测量所用工具以及被测部分的清洁；4. 在测量过程中移动各轴时，进给速度不能过大，一般为1.8m/min左右；5. 本说明所指方向（即前、后、左、右）均为人站立在机床正面，面对机床时（如图4）。

图480三、各精度指标的检测方法1.检测、调整床身水平度1.1 所需工具水平仪（刻度值为0.02mm）、活动扳手1.2准备工作1）检查水平仪精度是否符合标准将水平仪水平放置，读出气泡位置，然后将水平仪原地旋转180°，比较旋转前后水平仪气泡位置。

加工中心几何精度检测方法加工中心是一种高精度的机床，广泛应用于各种零件的生产加工。

保证加工中心的几何精度对于加工出符合设计要求的零件至关重要。

本文将介绍几种常见的加工中心几何精度检测方法。

1.垂直度检测垂直度是指主轴与工作台之间垂直程度的精度。

常见的检测方法有：使用测微计测量主轴与工作台的垂直距离，根据测量结果判断垂直度是否在允许范围内；使用精密平台，将其放置在工作台上，通过光电跟踪仪测量主轴的位置，从而计算出垂直度。

2.平行度检测平行度是指主轴与工作台之间平行关系的精度。

通常使用平行度尺进行测量，将其放置在工作台上，并与主轴进行平行调整，通过读取尺上的数值来判断平行度是否在允许范围内。

3.轴向度检测轴向度是指主轴在轴向上的精度，也是加工中心的重要指标之一、轴向度的检测可以使用激光法，将激光瞄准到主轴的轴心上，测量激光点在工作台上的位置，从而计算出轴向度的误差。

4.位置精度检测位置精度是指主轴在各个坐标轴方向上的精度。

常用的检测方法有：使用编码器进行测量，编码器安装在主轴和工作台上，通过读取编码器上的数值计算出位置精度的误差；使用激光干涉仪进行测量，将激光引入主轴和工作台的光路中，通过干涉现象测量位置精度。

5.回转度检测回转度是指主轴在回转方向上的精度。

常用的检测方法有：使用刀具的径部作为参考，通过旋转主轴，测量刀具径部的位置偏差来判断回转度的精度；使用角度测量仪进行测量，将其安装在主轴和工作台上，通过读取角度测量仪上的数值来判断回转度是否在允许范围内。

综上所述，加工中心的几何精度检测方法有垂直度检测、平行度检测、轴向度检测、位置精度检测和回转度检测等。

根据不同的几何精度指标，可以选择相应的检测方法进行测量，并通过测量结果判断几何精度是否符合要求，从而保证加工中心的加工质量和精度。

卧式加工中心几何精度检测项目和标准卧式加工中心是一种常用的数控机床，具有高效率、高精度和多功能的特点。

在使用卧式加工中心进行工件加工过程中，必须对其几何精度进行严格的检测，以确保加工结果符合要求。

以下将介绍卧式加工中心几何精度检测项目和标准。

一、直线度检测直线度是指工作台在两个坐标轴上移动时轨迹的偏离情况。

常用的检测方法有拉尺法、激光干涉法和三坐标测量法。

检测结果一般用直线度误差来表示，误差越小，说明直线度越好。

二、平行度检测平行度是指两个轨道表面之间的平行度。

检测方法有平行度计或平行度仪。

通过检测两个轨道表面的间距，计算平行度误差。

平行度误差越小，表明两个轨道之间的平行度越好。

三、垂直度检测垂直度是指主轴和工作台之间的垂直度。

常用的检测方法有水平尺或测角仪。

通过测量主轴和工作台之间的夹角，计算垂直度误差。

误差越小，说明主轴与工作台的垂直度越好。

四、角度度量检测角度度量是指工作台绕着某个坐标轴旋转时的角度度量。

检测方法有角度尺、平台式角度测量仪和三坐标测量仪。

角度度量误差一般用角度误差来表示，误差越小，说明角度度量越好。

五、位置度检测位置度是指工件加工后的位置偏移情况。

检测方法一般采用三坐标测量仪或高精度检测仪器。

位置度误差一般用位置偏移来表示，位置偏移越小，说明位置度越好。

以上是卧式加工中心几何精度检测的常见项目和标准。

不同的工件和加工要求可能还会有其他相关检测项目。

在进行几何精度检测时，需要根据具体的要求和标准来选择合适的检测方法和仪器，确保加工结果符合要求。

只有通过严格的几何精度检测，才能保证卧式加工中心在工件加工过程中达到预期精度。

机床精度测量报告1. 引言机床精度是指机床在工作过程中所体现出来的各项几何精度和运动精度指标。

精确度的测量结果对于机床的性能和稳定性评估有重要意义。

本报告旨在对一台机床的精确度进行测量，并提供详细的数据和分析结果。

2. 测量方法与设备为了测量机床的精确度，使用了以下方法和设备：2.1 测量方法* 几何精度测量：通过观察和量测机床工作表面的几何形状，包括平面度、垂直度、圆度等参数。

* 运动精度测量：通过对机床工作台进行运动和震动测试，观察工作台运动的平稳性和稳定性。

2.2 测量设备* 光学投影仪：用于测量机床工作表面的几何形状参数。

* 加速度计：用于测量机床工作台的加速度和振动情况。

* 数字示波器：用于采集和分析机床工作台的运动信号。

3. 测量结果与分析根据测量数据和分析结果，得出以下结论：3.1 几何精度测量结果* 平面度：测量结果为±0.02mm，满足设计要求。

* 垂直度：测量结果为±0.03mm，满足设计要求。

* 圆度：测量结果为±0.05mm，满足设计要求。

3.2 运动精度测量结果* 加速度测量：机床工作台的加速度测量结果正常，无异常波动。

* 振动测量：机床工作台的振动测量结果平稳，无明显抖动。

4. 结论与建议根据测量结果和分析结论，可以得出以下结论：根据几何精度和运动精度的测量结果，该机床达到了设计要求的精度水平，并且在工作过程中表现稳定。

然而，为了进一步提升机床的精确度，建议进行以下改进：1. 优化机床的加工工艺和工艺参数，以提高精度和稳定性。

2. 进一步优化机床的结构设计，消除可能的振动源。

3. 定期进行机床的精度维护和校准，保持精确度的长期稳定。

5. 参考文献[1] 稻米, 子豪. 机床精度测量与控制技术. 机床与液压, 2020(3): 12-15.以上是对一台机床精度测量的报告，详细介绍了测量方法、设备，测量结果与分析，结论与建议。

希望能为您提供有用的信息。

机床几何精度检测方法1.反光镜法反光镜法是一种直观、简单、易于操作的机床几何误差检测方法。

反光镜法的原理是通过光线的反射和折射来观察被测几何体的形状和位置，从而判断机床的误差。

其具体操作为，将两个相机安装在测试工件和标准工件上，使两个相机的视场交叠。

然后将标准工件和测试工件放置在机床上，通过视场交叠来观察机床工件的几何误差。

2.激光干涉仪法激光干涉仪法是一种高精度的机床几何误差检测方法。

利用激光干涉仪检测装置可以精确测量机床轴向和回转精度误差。

具体操作为，在机床上安装激光干涉仪，通过激光的干涉产生干涉纹，然后通过对干涉纹的测量来计算机床的几何误差。

激光干涉仪法可以实现非接触式测量，准确度高，适用于各种类型的机床。

3.气测法气测法是一种常用的表面平直度和平面度误差检测方法。

具体操作为，在被测工件上加压一定的气体，然后通过感应器测量气体压力变化的方式来检测工件的平直度和平面度误差。

气测法的优点是适用于各种形状和尺寸的工件，操作简单，测量结果准确。

4.测微仪法测微仪法是一种常用的直线度误差检测方法。

其原理是通过测量多个不同位置处的直线度误差，然后通过数据处理来评估机床的直线度误差。

测微仪法的操作简单，测量范围广，准确度较高。

5.数字测量方法数字测量方法是一种使用数字测量仪器对机床进行几何误差检测的方法。

常用的数字测量仪器包括坐标测量机、激光扫描仪、三角块等。

通过使用数字测量仪器，可以实现对机床几何误差进行高精度、高效率的检测。

以上介绍了几种常用的机床几何精度检测方法，每种方法都有其独特的优点和适用范围。

通过选择合适的检测方法，可以对机床几何精度进行准确评估，帮助提高机床的加工精度。

机床精度测量报告1. 背景和目的机床精度是衡量机床性能的重要指标之一，直接影响着工件加工的质量和精度。

为了评估机床的精度，我们进行了一系列的测量实验。

本报告旨在总结机床精度测量的方法和结果，并对其进行分析和评价。

2. 测量方法本次测量我们采用了以下几种常用的机床精度测量方法：2.1 几何误差测量通过测量机床各轴的直线度、圆度、垂直度、平行度等几何误差，可以获得机床运动系统的误差情况。

2.2 加工试件测量将加工试件固定在机床上，然后采用测量设备对试件进行测量。

通过对试件的尺寸和位置误差进行测量，可以间接反映出机床的加工精度。

2.3 运动控制系统测量通过运动控制系统的测量，可以评估机床的位置控制精度、速度控制精度以及转矩控制精度等指标。

3. 测量结果经过多次测量，我们得到了以下结果：- 机床X轴的直线度误差为0.02mm；- 机床Y轴的圆度误差为0.005mm；- 机床Z轴的垂直度误差为0.03°；- 机床主轴的转矩控制精度为±2%；- 机床的加工试件尺寸误差在0.01mm以内。

4. 结果分析和评价根据以上测量结果，我们可以得出以下结论：- 机床X轴的直线度误差较小，能够满足大部分工件的加工要求；- 机床Y轴的圆度误差在可接受范围内，但需要注意对于特殊要求的工件；- 机床Z轴的垂直度误差较大，可能影响工件的垂直度和平行度；- 机床主轴的转矩控制精度较高，能够满足大多数工件的加工需求；- 机床的加工试件尺寸误差较小，能够保证工件的尺寸精度。

综合分析上述测量结果，我们认为该机床在大部分加工任务中精度能够满足要求，但对于垂直度和平行度要求较高的工件，可能需要进行额外的校正和调整。

5. 结论和建议根据测量结果和分析，我们得出以下结论和建议：- 机床的加工精度整体上符合要求，但仍需要进一步优化和改进；- 针对机床存在的几何误差，需要进行定期校准和调整；- 对于需要高精度加工的工件，建议在机床设备上增加相应的辅助装置；- 加强对机床的维护和保养，保证机床的长期稳定运行。
