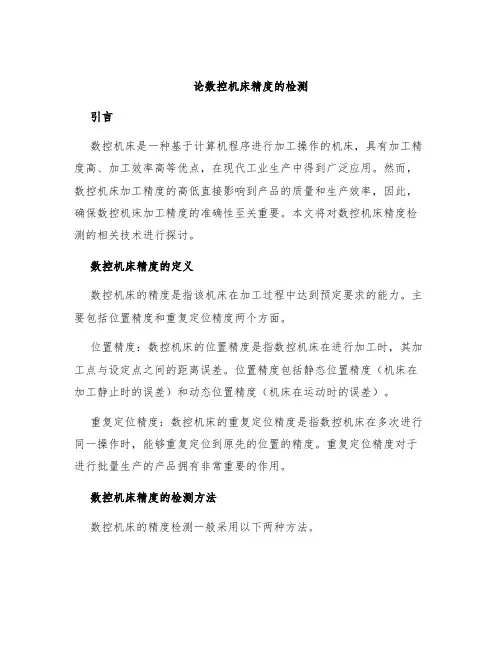

论数控机床精度的检测引言数控机床是一种基于计算机程序进行加工操作的机床,具有加工精度高、加工效率高等优点,在现代工业生产中得到广泛应用。
然而,数控机床加工精度的高低直接影响到产品的质量和生产效率,因此,确保数控机床加工精度的准确性至关重要。
本文将对数控机床精度检测的相关技术进行探讨。
数控机床精度的定义数控机床的精度是指该机床在加工过程中达到预定要求的能力。
主要包括位置精度和重复定位精度两个方面。
位置精度:数控机床的位置精度是指数控机床在进行加工时,其加工点与设定点之间的距离误差。
位置精度包括静态位置精度(机床在加工静止时的误差)和动态位置精度(机床在运动时的误差)。
重复定位精度:数控机床的重复定位精度是指数控机床在多次进行同一操作时,能够重复定位到原先的位置的精度。
重复定位精度对于进行批量生产的产品拥有非常重要的作用。
数控机床精度的检测方法数控机床的精度检测一般采用以下两种方法。
单点检测所谓单点检测就是检测机床加工坐标系内某一点的位置误差。
因为精度误差是由加工系统及载台,工件本身等多种因素决定的,因此可以用单点误差来反映加工系统的整体误差。
单点检测的具体流程如下:1.先选定一个检测点,将测量探头精确对准该点进行测量,并记录测量数据。
2.将探头移动到其他点,重复以上测量操作。
3.通过测量数据计算出每个点的偏差,并绘制出机床坐标系内每个点的偏差分布图。
传递误差法所谓传递误差是指在加工过程中由前一工件加工误差产生的误差被传递到后一工件上,因此传递误差法主要是检测两个及以上工件加工后的误差。
传递误差法的具体流程如下:1.首先进行第一工件的加工,并记录加工所得的偏差数据。
2.将第一工件从机床中取出,将第二工件安装进机床,并进行加工。
3.用探头测试第二工件加工后的偏差,并将其与第一次加工所得的偏差数据相减、求均值,得出第二工件的加工误差和传递误差。
4.重复上述操作,得出其他工件的加工误差和传递误差,并绘制出工件间偏差传递关系图。
数控机床精度校验检测数控机床精度检测数控机床的⾼精度最终是要靠机床本⾝的精度来保证,数控机床精度包括⼏何精度和切削精度。
另⼀⽅⾯,数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使⽤。
因此,数控机床精度检验对初始使⽤的数控机床及维修调整后机床的技术指标恢复是很重要的。
1、检验所⽤的⼯具1.1、⽔平仪⽔平:0.04mm/1000mm扭曲:0.02mm/1000mm⽔平仪的使⽤和读数⽔平仪是⽤于检查各种机床及其它机械设备导轨的直线度、平⾯度和设备安装的⽔平性、垂直性。
使⽤⽅法:测量时使⽔平仪⼯作⾯紧贴在被测表⾯,待⽓泡完全静⽌后⽅可读数。
⽔平仪的分度值是以⼀⽶为基长的倾斜值,如需测量长度为L的实际倾斜值可以通过下式进⾏计算:实际倾斜值=分度值×L×偏差格数⽔平仪的读数:⽔平仪读数的符号,习惯上规定:⽓泡移动⽅向和⽔平移动⽅向相同时读数为正值,相反时为负值。
1.2、千分表1.3、莫⽒检验棒2、检验内容2.1、相关标准(例)加⼯中⼼检验条件第2部分:⽴式加⼯中⼼⼏何精度检验JB/T8771.2-1998加⼯中⼼检验条件第7部分:精加⼯试件精度检验JB/T8771.7-1998加⼯中⼼检验条件第4部分:线性和回转轴线的定位精度和重复定位精度检验JB/T8771.4-1998机床检验通则第2部分:数控轴线的定位精度和重复定位精度的确定JB/T17421.2-2000加⼯中⼼技术条件JB/T8801-19982.2、检验内容精度检验内容主要包括数控机床的⼏何精度、定位精度和切削精度。
2.2.1、数控机床⼏何精度的检测机床的⼏何精度是指机床某些基础零件本⾝的⼏何形状精度、相互位置的⼏何精度及其相对运动的⼏何精度。
机床的⼏何精度是综合反映该设备的关键机械零部件和组装后⼏何形状误差。
数控机床的基本性能检验与普通机床的检验⽅法差不多,使⽤的检测⼯具和⽅法也相似,每⼀项要独⽴检验,但要求更⾼。
数控机床精度的检测论文关键词:数控机床;几何精度;定位精度;切削精度;检测与注意事项。
论文摘要:现代数控机床集合了电子计算机、伺服系统、自动控制系统、精密测量系统及新型机构等先进技术,能够加工形状复杂、精密、批量零件,并且具有加工精度高、生产效率高、适应性强等特点。
随着我国制造业的快速发展,数控机床在机械制造业已得到广泛应用,且对数控机床的精度要求也越来越高。
如何检测数控机床的精度,正成为各行业用户在验收与维护数控机床时非常关注的问题。
机床的精度主要包括机床的几何精度、机床的定位精度和机床的切削精度。
根据我在日常工作中所积累的经验,就这些精度的检测项目、检测方法及注意事项进行综合的说明:检验目的:了解进行数控机床几何精度检测、加工精度检测常用的工具及其使用方法检验要求:了解ISO 标准、GB 中常见的数控机床几何精度及加工精度检测项目标准数据,掌握数控机床几何精度、加工精度检测方法。
检验内容:机床调平、常见几何精度检测、常见加工精度检测数控车床精度检测1.床身导轨的直线度和平行度检验工具:精密水平仪检验方法:(1)水平仪沿Z 轴向放在溜板上,沿导轨全长等距离在各位置上检验,记录水平仪的读数,并计算出床身导轨在垂直平面内的直线度误差。
(2)水平仪沿X 轴向放在溜板上,在导轨上移动溜板,记录水平仪读数,其读数最大值即为床身导轨的平行度误差。
2.溜板在水平面内移动的直线度检验工具:指示器和检验棒,百分表和平尺检验方法:将直验棒顶在主轴和尾座顶尖上;再将百分表固定在溜板上,百分表水平触及验棒母线;全程移动溜板,调整尾座,使百分表在行程两端读数相等,检测溜板移动在水平面内的直线度误差。
3.主轴跳动检验工具:百分表和专用装置检验方法:用专用装置在主轴线上加力 F ( F 的值为消除轴向间隙的最小值),把百分表安装在机床固定部件上,然后使百分表测头沿主轴轴线分别触及专用装置的钢球和主轴轴肩支承面;旋转主轴,百分表读数最大差值即为主轴的轴向窜动误差和主轴轴肩支承面的跳动误差4.主轴锥孔轴线的径向跳动检验工具:百分表和验棒检验方法:将检验棒插在主轴锥孔内,把百分表安装在机床固定部件上,使百分表测头垂直触及被测表面,旋转主轴,记录百分表的最大读数差值,在a、 b 处分别测量。

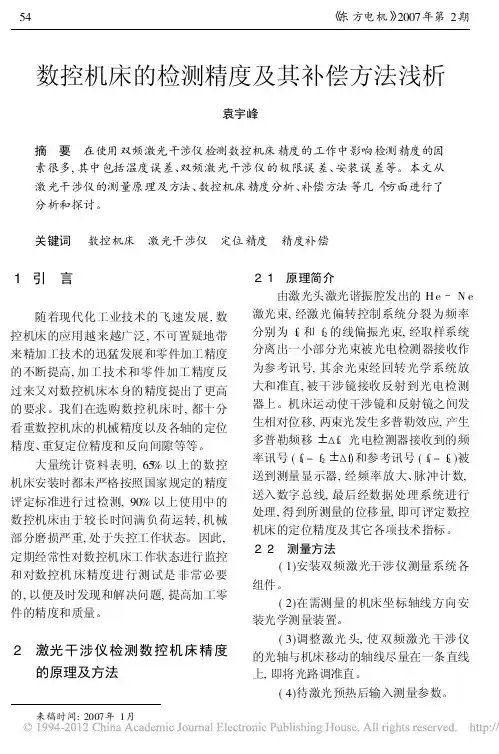

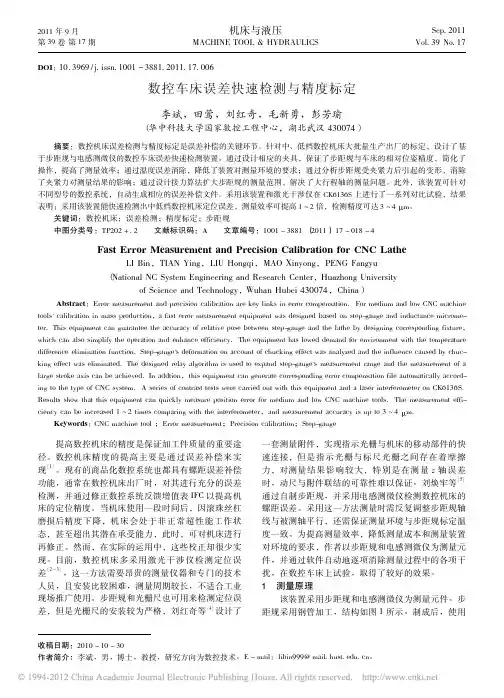

数控机床的检测精度及其补偿方法浅析袁宇峰摘要在使用双频激光干涉仪检测数控机床精度的工作中影响检测精度的因素很多,其中包括温度误差、双频激光干涉仪的极限误差、安装误差等。
本文从激光干涉仪的测量原理及方法、数控机床精度分析、补偿方法等几个方面进行了分析和探讨。
关键词数控机床激光干涉仪定位精度精度补偿1引言随着现代化工业技术的飞速发展,数控机床的应用越来越广泛,不可置疑地带来精加工技术的迅猛发展和零件加工精度的不断提高,加工技术和零件加工精度反过来又对数控机床本身的精度提出了更高的要求。
我们在选购数控机床时,都十分看重数控机床的机械精度以及各轴的定位精度、重复定位精度和反向间隙等等。
大量统计资料表明,65%以上的数控机床安装时都未严格按照国家规定的精度评定标准进行过检测,90%以上使用中的数控机床由于较长时间满负荷运转,机械部分磨损严重,处于失控工作状态。
因此,定期经常性对数控机床工作状态进行监控和对数控机床精度进行测试是非常必要的,以便及时发现和解决问题,提高加工零件的精度和质量。
2激光干涉仪检测数控机床精度的原理及方法2.1原理简介由激光头激光谐振腔发出的H e–N e 激光束,经激光偏转控制系统分裂为频率分别为f1和f2的线偏振光束,经取样系统分离出一小部分光束被光电检测器接收作为参考讯号,其余光束经回转光学系统放大和准直,被干涉镜接收反射到光电检测器上。
机床运动使干涉镜和反射镜之间发生相对位移,两束光发生多普勒效应,产生多普勒频移?$f。
光电检测器接收到的频率讯号(f1-f2?$f)和参考讯号(f1-f2)被送到测量显示器,经频率放大、脉冲计数,送入数字总线,最后经数据处理系统进行处理,得到所测量的位移量,即可评定数控机床的定位精度及其它各项技术指标。
2.2测量方法(1)安装双频激光干涉仪测量系统各组件。
(2)在需测量的机床坐标轴线方向安装光学测量装置。
(3)调整激光头,使双频激光干涉仪的光轴与机床移动的轴线尽量在一条直线上,即将光路调准直。

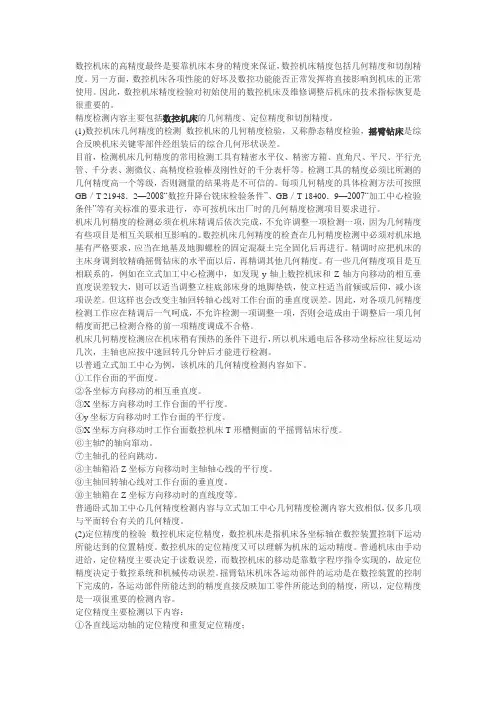

数控机床的高精度最终是要靠机床本身的精度来保证,数控机床精度包括几何精度和切削精度。
另一方面,数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。
因此,数控机床精度检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。
精度检测内容主要包括数控机床的几何精度、定位精度和切削精度。
(1)数控机床几何精度的检测数控机床的几何精度检验,又称静态精度检验,摇臂钻床是综合反映机床关键零部件经组装后的综合几何形状误差。
目前,检测机床几何精度的常用检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪、高精度检验棒及刚性好的千分表杆等。
检测工具的精度必须比所测的几何精度高一个等级,否则测量的结果将是不可信的。
每项几何精度的具体检测方法可按照GB/T 21948.2—2008“数控升降台铣床检验条件”、GB/T 18400.9—2007“加工中心检验条件”等有关标准的要求进行,亦可按机床出厂时的几何精度检测项目要求进行。
机床几何精度的检测必须在机床精调后依次完成,不允许调整一项检测一项,因为几何精度有些项目是相互关联相互影响的。
数控机床几何精度的检查在几何精度检测中必须对机床地基有严格要求,应当在地基及地脚螺栓的固定混凝土完全固化后再进行。
精调时应把机床的主床身调到较精确摇臂钻床的水平面以后,再精调其他几何精度。
有一些几何精度项目是互相联系的,例如在立式加工中心检测中,如发现y轴上数控机床和Z轴方向移动的相互垂直度误差较大,则可以适当调整立柱底部床身的地脚垫铁,使立柱适当前倾或后仰,减小该项误差。
但这样也会改变主轴回转轴心线对工作台面的垂直度误差。
因此,对各项几何精度检测工作应在精调后一气呵成,不允许检测一项调整一项,否则会造成由于调整后一项几何精度而把已检测合格的前一项精度调成不合格。
机床几何精度检测应在机床稍有预热的条件下进行,所以机床通电后各移动坐标应往复运动几次,主轴也应按中速回转几分钟后才能进行检测。

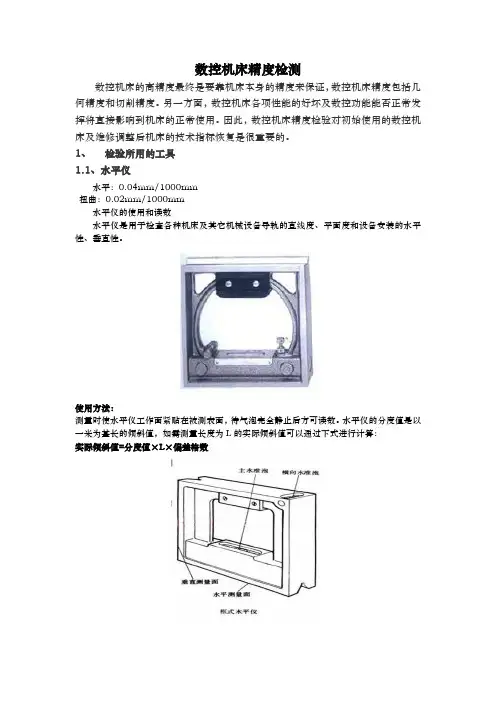

数控机床精度检测数控机床的高精度最终是要靠机床本身的精度来保证,数控机床精度包括几何精度和切削精度。
另一方面,数控机床各项性能的好坏及数控功能能否正常发挥将直接影响到机床的正常使用。
因此,数控机床精度检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。
1、检验所用的工具1.1、水平仪水平:0.04mm/1000mm扭曲:0.02mm/1000mm水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的直线度、平面度和设备安装的水平性、垂直性。
使用方法:测量时使水平仪工作面紧贴在被测表面,待气泡完全静止后方可读数。
水平仪的分度值是以一米为基长的倾斜值,如需测量长度为L的实际倾斜值可以通过下式进行计算:实际倾斜值=分度值×L×偏差格数水平仪的读数:水平仪读数的符号,习惯上规定:气泡移动方向和水平移动方向相同时读数为正值,相反时为负值。
1.2、千分表1.3、莫氏检验棒2、检验内容2.1、相关标准(例)➢加工中心检验条件第2部分:立式加工中心几何精度检验/T8771.2-1998➢加工中心检验条件第7部分:精加工试件精度检验/T8771.7-1998➢加工中心检验条件第4部分:线性和回转轴线的定位精度和重复定位精度检验/T8771.4-1998➢机床检验通则第2部分:数控轴线的定位精度和重复定位精度的确定/T17421.2-2000加工中心技术条件/T8801-19982.2、检验内容精度检验内容主要包括数控机床的几何精度、定位精度和切削精度。
2.2.1、数控机床几何精度的检测机床的几何精度是指机床某些基础零件本身的几何形状精度、相互位置的几何精度及其相对运动的几何精度。
机床的几何精度是综合反映该设备的关键机械零部件和组装后几何形状误差。
数控机床的基本性能检验与普通机床的检验方法差不多,使用的检测工具和方法也相似,每一项要独立检验,但要求更高。
所使用的检测工具精度必须比所检测的精度高一级。
数控机床精度的检测摘要:全球工业化发展速度越来越快,机械自动化也越受追捧,数控技术的发展标志着工业机械化进入了新的时代。
与传统机床加工工艺相比,数控机床的操控与准确率则更具有优势,特别是现如今供大于求的工业发展趋势,让数控技术所具备的优势更加突出。
本篇文章将讲述数控机床的误差影响因素及如何对数控机床精度进行有效的检测。
关键词:数控机床;定位精度;影响分析数控技术已成为现代工业行业内最重要的一项生产作业技术,在经历了无数次蜕变之后,已使现代工业的质量有了突飞猛进的提高。
数控机床的精密度大小与机床生产能力有着紧密联系。
虽然现代工业行业对数控机床的研究已获得不错的成就,但在实际的操作使用当中仍会存在一些限制数控机床的影响因素。
一、数控机床精度影响因素1.伺服进给系统误差的影响1.1 反向间隙误差与丝杠螺距误差现如今工业行业使用的机床多是通过伺服电机直接驱动滚珠丝杠操控的,所以滚珠丝杠传导产生的偏差就变成机床精度误差影响的主要因素。
但是多数数控基本都是运用半封闭环控制伺服进给系统,机械之间互相传动的装置及摩擦所产生的多种因素及传动过程当中缝隙等都不是系统以内的因素。
由此可见,对于同一方位的定点,在不存在缝隙误差的情况下,点与点之间的位置关系可以很好的反映出由于丝杠自身的精度问题产生的螺丝距的不等;同时,若使丝杠反方向旋转时,缝隙间会隔一段时间发生空转的现象,这样产生的误差,我们称之为丝杠与丝杠副之间轴承与轴承座之间的空隙称为反向间隙误差。
在外力的驱使下,机床各部分零件会产生一些弹性变形,产生的误差则是它与反向缝隙的之和,在加工过程中受力不均匀的情况下,致使弹性间隙发生极大的偏差,对机床的精度造成非常大的影响。
1.2 全闭环进给系统结构误差从理论上,我们可知,全闭环给进系统是不存在各项误差的,但在实操当中反向间隙误差和螺距误差基本都会存在,不过是偏差存在的方式改变了。
理论上传动部件的机械间隙到了实操当中就是让光栅等一些感应配件发生反向运动,由于使用时间长造成的磨损所引起的各个加工零件的不均匀情况,都有光栅尺精准上有了体现。

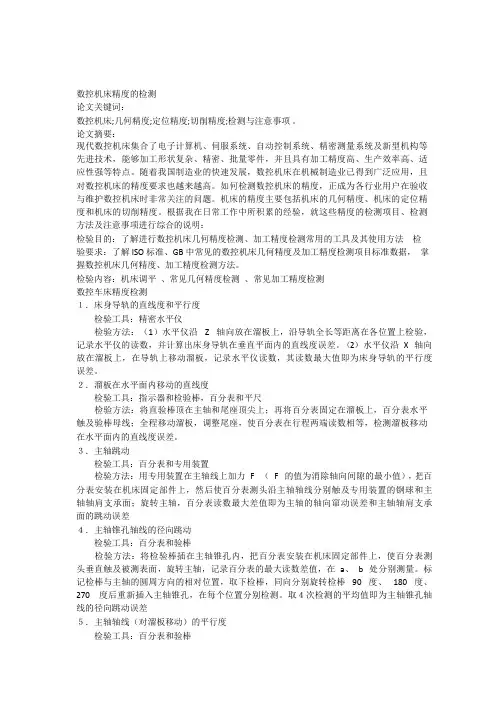

数控机床精度的检测论文关键词:数控机床;几何精度;定位精度;切削精度;检测与注意事项。
论文摘要:现代数控机床集合了电子计算机、伺服系统、自动控制系统、精密测量系统及新型机构等先进技术,能够加工形状复杂、精密、批量零件,并且具有加工精度高、生产效率高、适应性强等特点。
随着我国制造业的快速发展,数控机床在机械制造业已得到广泛应用,且对数控机床的精度要求也越来越高。
如何检测数控机床的精度,正成为各行业用户在验收与维护数控机床时非常关注的问题。
机床的精度主要包括机床的几何精度、机床的定位精度和机床的切削精度。
根据我在日常工作中所积累的经验,就这些精度的检测项目、检测方法及注意事项进行综合的说明:检验目的:了解进行数控机床几何精度检测、加工精度检测常用的工具及其使用方法检验要求:了解ISO标准、GB中常见的数控机床几何精度及加工精度检测项目标准数据,掌握数控机床几何精度、加工精度检测方法。
检验内容:机床调平、常见几何精度检测、常见加工精度检测数控车床精度检测1.床身导轨的直线度和平行度检验工具:精密水平仪检验方法:(1)水平仪沿Z 轴向放在溜板上,沿导轨全长等距离在各位置上检验,记录水平仪的读数,并计算出床身导轨在垂直平面内的直线度误差。
(2)水平仪沿X 轴向放在溜板上,在导轨上移动溜板,记录水平仪读数,其读数最大值即为床身导轨的平行度误差。
2.溜板在水平面内移动的直线度检验工具:指示器和检验棒,百分表和平尺检验方法:将直验棒顶在主轴和尾座顶尖上;再将百分表固定在溜板上,百分表水平触及验棒母线;全程移动溜板,调整尾座,使百分表在行程两端读数相等,检测溜板移动在水平面内的直线度误差。
3.主轴跳动检验工具:百分表和专用装置检验方法:用专用装置在主轴线上加力 F ( F 的值为消除轴向间隙的最小值),把百分表安装在机床固定部件上,然后使百分表测头沿主轴轴线分别触及专用装置的钢球和主轴轴肩支承面;旋转主轴,百分表读数最大差值即为主轴的轴向窜动误差和主轴轴肩支承面的跳动误差4.主轴锥孔轴线的径向跳动检验工具:百分表和验棒检验方法:将检验棒插在主轴锥孔内,把百分表安装在机床固定部件上,使百分表测头垂直触及被测表面,旋转主轴,记录百分表的最大读数差值,在a、b 处分别测量。
标记检棒与主轴的圆周方向的相对位置,取下检棒,同向分别旋转检棒90 度、180 度、270 度后重新插入主轴锥孔,在每个位置分别检测。
取4次检测的平均值即为主轴锥孔轴线的径向跳动误差5.主轴轴线(对溜板移动)的平行度检验工具:百分表和验棒检验方法:将检验棒插在主轴锥孔内,把百分表安装在溜板上,然后:(1)使百分表测头垂直在平面触及被测表面(验棒),移动溜板,记录百分表的最大读数差值及方向;旋转主轴180 度,重复测量一次,取两次读数的算术平均值作为在垂直平面内主轴轴线对溜板移动的平行度误差;(2)使百分表测头在水平平面内垂直触及被测表面(验棒),按上述(1)的方法重复测量一次,即得水平平面内主轴轴线对溜板移动的平行度误差6.主轴顶尖的跳动检验工具;百分表和专用顶尖检验方法:将专用顶尖插在主轴锥孔内,把百分表安装在机床固定部件上,使百分表测头垂直触及被测表面,旋转主轴,记录百分表的最大得数差值。
7.床头和尾座两顶尖的等高度检验工具:百分表和验棒检验方法:将检验棒顶在床头和尾座两顶尖上,把百分表安装在溜板上,使百分表测头在垂直平面内垂直触及被测表面,然后移动溜板至行程两端,移动小拖板(X轴),记录百分表在行程两端的最大读数值的差值,即为床头和尾座两顶尖的等高度。
测量时注意方向8.刀架横向移动对主轴轴线的垂直度检验工具:百分表、圆盘、平尺检验方法:将圆盘安装在主轴锥孔内,百分表安装在刀架上,使百分表测头在水平平面内垂直触及被测表面(圆盘),再沿X轴向移动刀架,记录百分表的最大读数差值及方向;将圆盘旋转180 度,重新测量一次,取两次读数的算术平均值作为横刀架横向移动对主轴轴线的垂直度误差9.刀架转位的重复定位精度、刀架转位X 轴方向回转重复定位精度检验工具:百分表和验棒检验方法:把百分表安装在机床固定部件上,使百分表测头垂直触及被测表面(检具),在回转刀架的中心行程处记录读数,用自动循环程序使刀架退回,转位360 度,最后返回原来的位置,记录新的读数。
误差以回转刀架至少回转三周的最大和最小读数差值计。
对回转刀架的每一个位置都应重复进行检验,并对每一个位置百分表都应调到零。
刀架转位Z 轴方向回转重复定位精度10.重复定位精度、反向差值、定位精度检验工具:激光干涉仪或步距规,检验方法:因为用步距规测量定位精度时操作简单,因而在批量生产中被广泛采用。
无论采用哪种测量仪器,在全程上的测量点数应不少于 5 点,测量间距按下式确定:Pi=iP+k(P 为测量间距;k 为各目标位置时取不同的值,以获得全测量行程上各目标位置的不均匀间隔,从而保证周期误差被充分采样11.工作精度检验☆精车圆柱试件的圆度(靠近主轴轴端,检验试件的半径变化)检测工具:千分尺检验方法:精车试件(试件材料为45 钢,正火处理,刀具材料为YT30 )外圆D,试件用千分尺测量靠近主轴轴端的检验试件的半径变化,取半径变化最大值近似作为圆度误差;用千分尺测量每一个环带直径之间的变化,取最大差值作为该项误差切削加工直径的一致性(检验零件的每一个环带直径之间的变化)☆精车端面的平面度检测工具:平尺、量块检验方法:精车试件端面(试件材料:HT150,180~200HB,刀具材料:YG8 ),试件使刀尖回到车削起点位置,把指示器安装在刀架上,指示器测头在水平平面内垂直触及圆盘中间,负X轴向移动刀架,记录指示器的读数及方向;用终点时读数减起点时读数除2即为精车端面的平面度误差;数值为正,则平面是凹的。
☆螺距精度检测工具:丝杠螺距测量仪检验方法:可取外径为50mm ,长度为75mm ,螺距为3mm 的丝杠作为试件进行检测(加工完成后的试件应充分冷却)。
☆精车圆柱形零件的直径尺寸精度、精车圆柱形零件的长度尺寸精度检测工具:测高仪、杠杆卡规检验方法:用程序控制加工圆柱形零件(零件轮廓用一把刀精车而成),测量其实际轮廓与理论轮廓的偏差数控铣床精度检测1.机床调平检验工具:精密水平仪检验方法:将工作台置于导轨行程中中间位置,将两个水平仪分别沿X和Y坐标轴置于工作台中央,调整机床垫铁高度,使水平仪水泡处于读数中间位置;分别沿X和Y坐标轴全行程移动工作台,观察水平仪读数的变化,调整机床垫铁的高度,使工作台沿Y和X坐标轴全行程移动时水平仪读数的变化范围小于2格,且读数处于中间位置即可2.检测工作台面的平面度检测工具:百分表、平尺、可调量块、等高块、精密水平仪。
检验方法:用平尺检测工作台面的平面度误差的原理:在规定的测量范围内,当所有点被包含在该平面的总方向平行并相距给定值的两个平面内时,则认为该平面是平的。
首先在检验面上选ABC 点作为零位标记,将三个等高量块放在这三点上,这三个量块的上表面就确定了与被检面作比较的基准面。
将平尺置于点A 和点C 上,并在检验面点E 处放一可调量块,使其与平尺的小表面接触。
此时,量块的ABCE 的上表面均在同一表面上。
再将平尺放在点B 和点E 上,即可找到点D的偏差。
在 D 点放一可调量块,并将其上表面调到由已经就位的量块上表面所确定的平面上。
将平尺分别放在点A 和点 D 及点B 和点 C 上,即可找到被检面上点A和点D 及点B 和点C 之间的各点偏差。
至于其余各点之间的偏差可用同样的方法找到。
3.主轴锥孔轴线的径向跳动检验工具:验棒、百分表检验方法:将检验棒插在主轴锥孔内,百分表安装在机床固定部件上,百分表测头垂直触及被测表面,旋转主轴,记录百分表的最大读数差值。
标记检棒与主轴的圆周方向的相对位置,取下检棒,同向分别旋转检棒90 度、180 度、270 度、后重新插入主轴锥孔,在每个位置分别检测。
取4次检测的平均值为主轴锥空轴线的径向跳动误差。
4.主轴轴线对工作台面的垂直度检验工具:平尺、可调量块、百分表、表架检验方法:将带有百分表的表架装在轴上,并将百分表的测头调至平行于主轴轴线,被测平面与基准面之间的平行度偏差可以通过百分表测头在被测平面上的摆动的检查方法测得。
主轴旋转一周,百分表读数的最大差值即为垂直度偏差。
分别在XZ 、YZ 平面内记录百分表在相隔180 度的两个位置上的读数差值。
为消除测量误差,可在第一次检验后将验具相对于轴转过180 度再重复检验一次。
5.主轴竖直方向移动对工作台面的垂直度检验工具:等高块、平尺、角尺、百分表检验方法:将等高块沿Y轴向放在工作台上,平尺置于等高块上,将角尺置于平尺上(在Y-Z平面内),指示器固定在主轴箱上,指示器测头垂直触及角尺,移动主轴箱,记录指示器读数及方向,其读数最大差值即为在Y-Z平面内主轴箱垂直移动对工作台面的垂直度误差;同理,将等高块、平尺、角尺置于X-Z平面内重新测量一次,指示器读数最大差值即为在Y-Z平面内主轴箱垂直移动对工作台面的垂直度误差。
6.工作台X 向或Y 向移动对工作台面的平行度检验工具:等高块、平尺、百分表检验方法:将等高快沿Y轴向放在工作台上,平尺置于等高块上,把指示器测头垂直触及平尺,Y轴向移动工作台,记录指示器读数,其读数最大差值即为工作台Y轴向移动对工作台面的平行度;将等高块沿X轴向放在工作台上,X轴向移动工作台,重复测量一次,其读数最大差值即为工作台X轴向移动对工作台面的平行度。
7.工作台X 向移动对工作台T 形槽的平行度检验工具:百分表检验方法:把百分表固定在主轴箱上,使百分表测头垂直触及基准(T型槽),X轴向移动工作台,记录百分表读数,其读数最大差值,即为工作台沿X坐标轴轴向移动对工作台面基准(T型槽)的平行度误差。
8.工作台X 向移动对Y 向移动的工作垂直度检验工具:角尺、百分表检验方法:工作台处于行程中间位置,将角尺置于工作台上,把百分表固定在主轴箱上,使百分表测头垂直触及角尺Y轴向,Y轴向移动工作台,调整角尺位置,使角尺的一个边与Y轴轴线平行,再将百分表测头垂直触及角尺另一边X轴向,X轴向移动工作台,记录百分表读数,其读数最大差值即为工作台X坐标轴向移动对Y轴向移动的工作垂直度误差。
9.定位精度、重复定位精度、反向差值检验工具:激光干涉仪或步距规检验方法:见“数控车床精度检测”所述。
检测时的注意事项:(1)检测时,机床的基座应已完全固化。
(2)仪器在使用前应精确校正,检测时要尽量减小检测工具与检测方法的误差。
(3)应按照相关的国家标准,先接通机床电源对机床进行预热,并让沿机床各坐标轴往复运动数次,使主轴以中速运行数分钟后再进行。
(4)数控机床几何精度一般比普通机床高。
