数控机床几何精度的检测

数控机床的精度检测与调整方法数控机床是现代制造业中不可或缺的一种设备，它的精度对于产品的质量和性能起着至关重要的作用。

本文将介绍数控机床的精度检测与调整方法，帮助读者更好地了解和应用这些技术。

一、精度检测方法1. 几何误差检测几何误差是数控机床精度的重要指标，包括直线度、平行度、垂直度、圆度等。

常用的几何误差检测方法有激光干涉仪、三坐标测量仪等。

通过这些设备，可以精确测量机床各个轴向的几何误差，并得出相应的数据。

2. 理论切削路径与实际切削路径对比在数控机床的加工过程中，理论切削路径与实际切削路径之间可能存在偏差。

通过对比理论切削路径与实际切削路径，可以判断数控机床的精度是否达标。

常用的方法是使用光学测量仪器，对切削路径进行高精度的测量和分析。

二、精度调整方法1. 机床结构调整数控机床的结构调整是提高其精度的重要手段。

首先，需要检查机床各个部件的紧固情况，确保机床的刚性和稳定性。

其次，根据几何误差的检测结果，对机床的导轨、滑块等部件进行调整，以减小误差。

2. 控制系统调整数控机床的控制系统对于其加工精度起着至关重要的作用。

通过调整控制系统的参数，可以改善机床的运动精度和定位精度。

常用的调整方法包括增加控制系统的采样频率、优化控制算法等。

3. 刀具与工件的匹配调整刀具与工件的匹配对于加工精度有很大影响。

在数控机床的加工过程中，需要根据工件的要求选择合适的刀具，并对刀具进行调整和校准。

同时，还需要对工件进行检测，确保其尺寸和形状与设计要求一致。

三、精度检测与调整的重要性数控机床的精度检测与调整是保证产品质量和性能的关键环节。

只有通过科学的检测方法，准确地了解机床的精度情况，才能及时采取相应的调整措施，提高机床的加工精度。

这对于提高生产效率、降低成本、提升产品竞争力具有重要意义。

四、未来发展趋势随着制造业的不断发展，数控机床的精度要求也越来越高。

未来，数控机床的精度检测与调整方法将更加精细化和智能化。

数控机床加工精度检测与校准方法在现代制造业中，数控机床是不可或缺的重要设备。

它的高效率、高精度和高稳定性使得加工过程更加精确和可靠。

然而，由于各种因素的影响，数控机床的加工精度可能会出现偏差。

因此，对数控机床的精度进行检测和校准是非常必要的。

一、加工精度检测方法1. 几何误差检测几何误差是数控机床加工精度的重要指标之一。

常见的几何误差包括直线度误差、平行度误差、垂直度误差和圆度误差等。

几何误差的检测可以使用光学测量仪器，如激光干涉仪、光学投影仪等。

通过将测量仪器与数控机床进行联动，可以实时监测数控机床的加工精度，并得出相应的误差数据。

2. 热误差检测热误差是数控机床加工精度的另一个重要指标。

由于加工过程中会产生热量，数控机床的温度会发生变化，从而导致加工精度的偏差。

为了检测热误差，可以使用温度传感器对数控机床进行监测。

通过实时记录数控机床的温度变化，并与加工精度进行对比，可以得出热误差的数据。

3. 振动误差检测振动误差是数控机床加工精度的另一个重要影响因素。

振动会导致数控机床的加工过程不稳定，从而影响加工精度。

为了检测振动误差，可以使用振动传感器对数控机床进行监测。

通过实时记录数控机床的振动情况，并与加工精度进行对比，可以得出振动误差的数据。

二、加工精度校准方法1. 机床调整机床调整是校准数控机床加工精度的常用方法之一。

通过调整数控机床的各项参数，如传动装置、导轨、滑块等，可以减小加工误差。

例如，可以通过调整导轨的平行度和垂直度来改善加工精度。

此外，还可以通过更换加工刀具、调整刀具固定方式等方式来提高加工精度。

2. 补偿技术补偿技术是校准数控机床加工精度的另一种常用方法。

通过对加工过程中的误差进行实时监测，并通过数学模型进行补偿，可以减小加工误差。

例如，可以通过在程序中添加补偿指令，根据误差数据进行补偿，从而提高加工精度。

3. 精度校准仪器精度校准仪器是校准数控机床加工精度的重要工具。

常见的精度校准仪器包括激光干涉仪、光学投影仪、三坐标测量机等。

数控机床的几何精度检验数控机床的几何精度是综合反映机床主要零部件组装后线和面的形状误差、位置或位移误差。

根据GB/T17421.1-1998《机床检验通则第1部分在无负荷或精加工条件下机床的几何精度》国家标准的说明有如下几类：（一）、直线度1、一条线在一个平面或空间内的直线度，如数控卧式车床床身导轨的直线度；2、部件的直线度，如数控升降台铣床工作台纵向基准T形槽的直线度；3、运动的直线度，如立式加工中心X轴轴线运动的直线度。

长度测量方法有：平尺和指示器法，钢丝和显微镜法，准直望远镜法和激光干涉仪法。

角度测量方法有：精密水平仪法，自准直仪法和激光干涉仪法。

（二）、平面度（如立式加工中心工作台面的平面度）测量方法有：平板法、平板和指示器法、平尺法、密水平仪法和光学法。

（三）、平行度、等距度、重合度线和面的平行度，如数控卧式车床顶尖轴线对主刀架溜板移动的平行度；运动的平行度，如立式加工中心工作台面和X轴轴线间的平行度；等距度，如立式加工中心定位孔与工作台回转轴线的等距度；同轴度或重合度，如数控卧式车床工具孔轴线与主轴轴线的重合度。

测量方法有：平尺和指示器法，精密水平仪法，指示器和检验棒法。

（四）、垂直度直线和平面的垂直度，如立式加工中心主轴轴线和X轴轴线运动间的垂直度；运动的垂直度，如立式加工中心Z轴轴线和X轴轴线运动间的垂直度。

测量方法有：平尺和指示器法，角尺和指示器法，光学法（如自准直仪、光学角尺、放射器）。

（五）、旋转径向跳动，如数控卧式车床主轴轴端的卡盘定位锥面的径向跳动，或主轴定位孔的径向跳动；周期性轴向窜动,如数控卧式车床主轴的周期性轴向窜动；端面跳动，如数控卧式车床主轴的卡判定位端面的跳动。

测量方法有：指示器法，检验棒和指示器法，钢球和指示法。

数控机床的精度检测方法与标准数控机床是一种高精度的机床设备，广泛应用于制造业的各个领域。

为了确保数控机床的工作精度，需要进行精度检测。

本文将介绍数控机床的精度检测方法和标准，为读者提供参考。

一、数控机床精度检测方法1. 几何精度检测几何精度是指数控机床在工作过程中，工件表面形状、位置、尺寸等与理论位置之间的差异。

常用的几何精度检测方法包括：平行度检测、垂直度检测、直线度检测等。

这些检测方法可以通过使用测量仪器（例如投影仪、三坐标测量机等）进行测量和比较，以确定数控机床是否满足工作要求。

2. 运动精度检测运动精度是指数控机床在运动中达到的位置是否准确。

常用的运动精度检测方法包括：位置误差检测、重复定位精度检测、速度误差检测等。

这些检测方法可以通过使用激光干涉仪、激光漂测仪等测量设备进行测量，以确定数控机床的运动精度是否符合要求。

3. 刚度检测刚度是指数控机床在受力时的变形情况。

常用的刚度检测方法包括：静刚度检测、动刚度检测等。

静刚度可以通过在数控机床各个部位施加力并测量其变形情况来进行检测；动刚度可以通过在数控机床运动状态下进行控制并测量位移来进行检测。

二、数控机床精度检测标准为了统一数控机床的精度检测标准，国内外制定了相应的标准，其中最有代表性的是国家标准GB/T16857-1997《数控机床精度检验方法》。

该标准规定了数控机床的几何精度、运动精度和刚度等指标的检测方法和要求。

以几何精度为例，该标准包括对工件表面形状、位置、尺寸等几何误差的检测，在该标准中，提供了一系列的测量方法，包括投影法、三坐标法、机床内检测法等。

此外，该标准还规定了几何误差的允许值，即数控机床在工作过程中允许存在的误差范围。

除了国家标准，国际标准也对数控机床的精度检测进行了规范，例如ISO 230-1和ISO 230-2等，这些标准主要用于指导和规范制造商以及使用单位在数控机床精度检测方面的操作。

近年来，随着数控机床技术的不断发展，对精度的要求也越来越高。

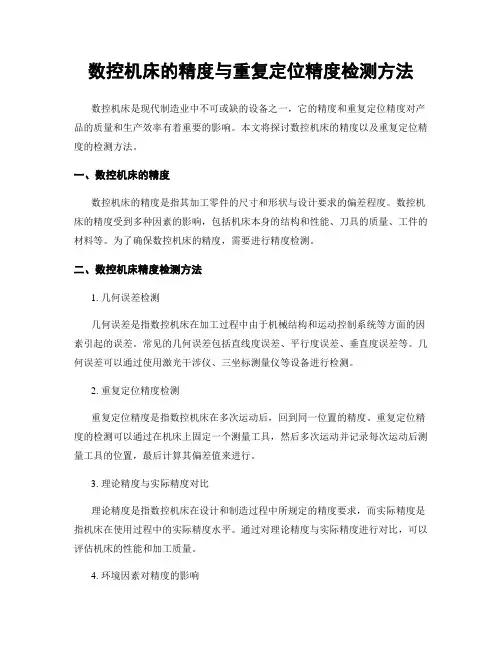

数控机床的精度与重复定位精度检测方法数控机床是现代制造业中不可或缺的设备之一，它的精度和重复定位精度对产品的质量和生产效率有着重要的影响。

本文将探讨数控机床的精度以及重复定位精度的检测方法。

一、数控机床的精度数控机床的精度是指其加工零件的尺寸和形状与设计要求的偏差程度。

数控机床的精度受到多种因素的影响，包括机床本身的结构和性能、刀具的质量、工件的材料等。

为了确保数控机床的精度，需要进行精度检测。

二、数控机床精度检测方法1. 几何误差检测几何误差是指数控机床在加工过程中由于机械结构和运动控制系统等方面的因素引起的误差。

常见的几何误差包括直线度误差、平行度误差、垂直度误差等。

几何误差可以通过使用激光干涉仪、三坐标测量仪等设备进行检测。

2. 重复定位精度检测重复定位精度是指数控机床在多次运动后，回到同一位置的精度。

重复定位精度的检测可以通过在机床上固定一个测量工具，然后多次运动并记录每次运动后测量工具的位置，最后计算其偏差值来进行。

3. 理论精度与实际精度对比理论精度是指数控机床在设计和制造过程中所规定的精度要求，而实际精度是指机床在使用过程中的实际精度水平。

通过对理论精度与实际精度进行对比，可以评估机床的性能和加工质量。

4. 环境因素对精度的影响环境因素如温度、湿度等也会对数控机床的精度产生影响。

因此，在进行精度检测时，需要对环境因素进行控制，并进行相应的修正。

5. 精度检测的标准与要求精度检测需要根据不同的机床类型和加工要求制定相应的标准和要求。

这些标准和要求可以包括尺寸偏差、形状偏差、位置偏差等内容，以确保机床的加工质量和性能。

总结：数控机床的精度和重复定位精度对于产品的质量和生产效率至关重要。

通过几何误差检测、重复定位精度检测、理论精度与实际精度对比以及环境因素的控制，可以评估和提高数控机床的精度。

精度检测的标准和要求也是确保机床性能和加工质量的重要保证。

在实际生产中，我们应该重视数控机床的精度检测，以提高产品质量和生产效率。

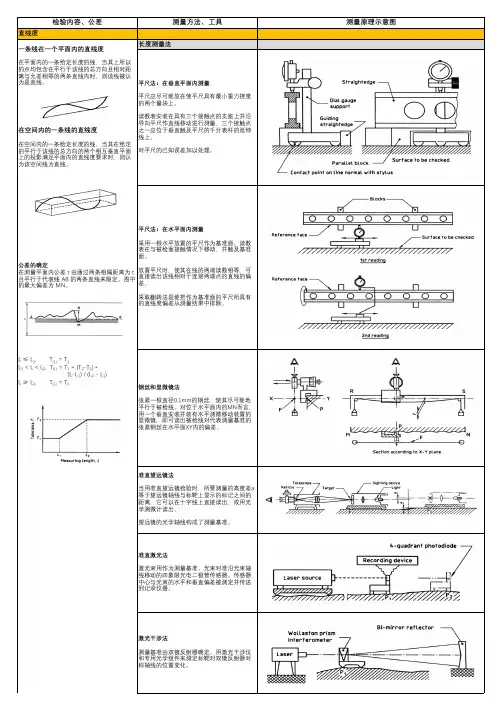

检验内容、公差测量方法、工具测量原理示意图直线度长度测量法平尺法：在垂直平面内测量平尺应尽可能放在使平尺具有最小重力挠度的两个量块上。

读数表安装在具有三个接触点的支座上并沿导向平尺作直线移动进行测量，三个接触点之一应位于垂直触及平尺的千分表杆的延伸线上。

对平尺的已知误差加以处理。

平尺法：在水平面内测量采用一根水平放置的平尺作为基准面。

读数表在与被检面接触情况下移动，并触及基准面。

放置平尺时，使其在线的两端读数相等，可直接读出该线相对于连接两端点的直线的偏差。

采取翻转法是能把作为基准面的平尺所具有的直线度偏差从测量结果中排除。

钢丝和显微镜法张紧一根直径0.1mm的钢丝，使其尽可能地平行于被检线。

对位于水平面内的MN而言，用一个垂直安装并装有水平测微移动装置的显微镜，即可读出被检线对代表测量基准的张紧钢丝在水平面XY内的偏差。

准直望远镜法当用准直望远镜检验时，所要测量的高度差a 等于望远镜轴线与标靶上显示的标记之间的距离，它可以在十字线上直接读出，或用光学测微计读出。

望远镜的光学轴线构成了测量基准。

准直激光法激光束用作为测量基准。

光束对准沿光束轴线移动的四象限光电二极管传感器。

传感器中心与光束的水平和垂直偏差被测定并传送到记录仪器。

激光干涉法测量基准由双镜反射器确定。

用激光干涉仪和专用光学组件来测定标靶对双镜反射器对称轴线的位置变化。

一条线在一个平面内的直线度在平面内的一条给定长度的线，当其上所以的点均包含在平行于该线的总方向且相对距离与允差相等的两条直线内时，则该线被认为是直线。

在空间内的一条线的直线度在空间内的一条给定长度的线，当其在给定的平行于该线的总方向的两个相互垂直平面上的投影满足平面内的直线度要求时，则认为该空间线为直线。

公差的确定在测量平面内公差 t 由通过两条相隔距离为 t 且平行于代表线 AB 的两条直线来限定。

图中的最大偏差为 MN。

L ≤ L 1, T (L) = T 1L 1 < L < L 2, T (L) = T 1 + (T 2-T 2) * (L-L 1) / (L 2 - L 1)L ≥ L 2, T (L) = T 2角度测量法精密水平仪法精密水平仪沿被检线依次放置，测量基准线为水平线。

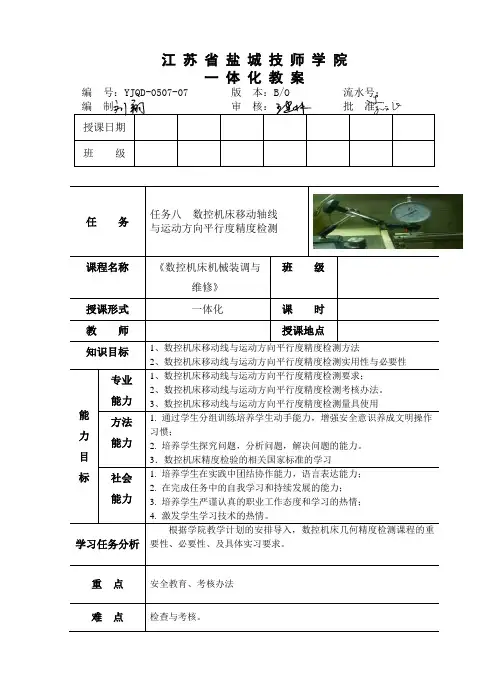

江苏省盐城技师学院一体化教案编号：YJQD-0507-07 版本：B/O 流水号：授课日期班级任务任务八数控机床移动轴线与运动方向平行度精度检测课程名称《数控机床机械装调与维修》班级授课形式一体化课时教师授课地点知识目标1、数控机床移动线与运动方向平行度精度检测方法2、数控机床移动线与运动方向平行度精度检测实用性与必要性能力目标专业能力1、数控机床移动线与运动方向平行度精度检测要求；2、数控机床移动线与运动方向平行度精度检测考核办法。

3、数控机床移动线与运动方向平行度精度检测量具使用方法能力1. 通过学生分组训练培养学生动手能力，增强安全意识养成文明操作习惯；2. 培养学生探究问题，分析问题，解决问题的能力。

3．数控机床精度检验的相关国家标准的学习社会能力1. 培养学生在实践中团结协作能力，语言表达能力；2. 在完成任务中的自我学习和持续发展的能力；3. 培养学生严谨认真的职业工作态度和学习的热情；4. 激发学生学习技术的热情。

学习任务分析根据学院教学计划的安排导入，数控机床几何精度检测课程的重要性、必要性、及具体实习要求。

重点安全教育、考核办法难点检查与考核。

轴的直线度进行检测、步骤、技巧等方面进行技能训练，如、条形大理石的基准面、放置要求、在机床放置基本面选择、清洁、放置、校正，磁性表座的适用、检测百分表的测头选择、接触、表的读数等，技能训练，然后进行考试。

精度检测内容主要包括数控机床的几何精度、定位精度和切削精度。

通过这三个任务的一体化教学来学习数控机床的精度检测，掌握相关知识。

机床几何精度的检测必须在机床精调后依次完成，不允许调整一项检测一项，因为几何精度有些项目是相互关联相互影响的。

何精度的常用检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪、高精度检验棒等。

检测工具的精度必须比所测的几何精度高一个等级，否则测量的结果将是不可信的。

每项几何精度的具体检测方法可照JB2670-82 《金属切削机床精度检测通则》、JB4369-86 《数控卧式车床精度》、JB/T8771.1 ～7-1998 《加工中心检验条件》等有关标准的要求进行，亦可按机床出厂时的几何精度检测项目要求进行。

数控机床精度检验内容数控机床是一种高精度、高效率的自动化加工设备，广泛应用于各种工业制造领域。

而数控机床的精度检验是确保其加工质量和稳定性的重要环节。

本文将围绕数控机床精度检验的内容展开讨论，以帮助读者更好地了解和掌握数控机床的精度检验方法和技术要点。

首先，数控机床的精度检验内容包括几个方面，几何精度、运动精度、定位精度和重复定位精度。

几何精度是指数控机床在工作时各轴线的几何位置精度，包括直线度、平行度、垂直度等。

而运动精度是指数控机床在运动时的加工精度，包括加工表面的光洁度、尺寸精度等。

定位精度是指数控机床在定位时的位置精度，包括定位误差、回零精度等。

重复定位精度是指数控机床在多次定位时的重复性精度，即同一位置的重复性定位误差。

其次，数控机床的精度检验方法主要包括几种，测量仪器法、几何误差补偿法、动态误差补偿法和工件检验法。

测量仪器法是通过使用各种测量仪器对数控机床进行几何精度、运动精度、定位精度和重复定位精度的检测。

几何误差补偿法是通过对数控机床的几何误差进行补偿，以提高其加工精度。

动态误差补偿法是通过对数控机床的动态误差进行补偿，以提高其运动精度。

工件检验法是通过对数控机床加工出的工件进行检验，以验证其加工精度和稳定性。

此外，数控机床精度检验的技术要点包括几个方面，一是要选择合适的测量仪器和测量方法，以确保检验结果的准确性和可靠性。

二是要及时对数控机床的几何误差和动态误差进行补偿，以提高其加工精度和运动精度。

三是要定期对数控机床进行精度检验和校准，以确保其加工质量和稳定性。

四是要严格控制数控机床的使用环境和工艺参数，以减小外部因素对其精度的影响。

综上所述，数控机床的精度检验内容涉及几何精度、运动精度、定位精度和重复定位精度，其检验方法包括测量仪器法、几何误差补偿法、动态误差补偿法和工件检验法，而技术要点包括选择合适的测量仪器和测量方法、及时进行误差补偿、定期检验和校准、严格控制使用环境和工艺参数。

卧式加工中心几何精度检测项目和标准卧式加工中心是一种常用的数控机床，具有高效率、高精度和多功能的特点。

在使用卧式加工中心进行工件加工过程中，必须对其几何精度进行严格的检测，以确保加工结果符合要求。

以下将介绍卧式加工中心几何精度检测项目和标准。

一、直线度检测直线度是指工作台在两个坐标轴上移动时轨迹的偏离情况。

常用的检测方法有拉尺法、激光干涉法和三坐标测量法。

检测结果一般用直线度误差来表示，误差越小，说明直线度越好。

二、平行度检测平行度是指两个轨道表面之间的平行度。

检测方法有平行度计或平行度仪。

通过检测两个轨道表面的间距，计算平行度误差。

平行度误差越小，表明两个轨道之间的平行度越好。

三、垂直度检测垂直度是指主轴和工作台之间的垂直度。

常用的检测方法有水平尺或测角仪。

通过测量主轴和工作台之间的夹角，计算垂直度误差。

误差越小，说明主轴与工作台的垂直度越好。

四、角度度量检测角度度量是指工作台绕着某个坐标轴旋转时的角度度量。

检测方法有角度尺、平台式角度测量仪和三坐标测量仪。

角度度量误差一般用角度误差来表示，误差越小，说明角度度量越好。

五、位置度检测位置度是指工件加工后的位置偏移情况。

检测方法一般采用三坐标测量仪或高精度检测仪器。

位置度误差一般用位置偏移来表示，位置偏移越小，说明位置度越好。

以上是卧式加工中心几何精度检测的常见项目和标准。

不同的工件和加工要求可能还会有其他相关检测项目。

在进行几何精度检测时，需要根据具体的要求和标准来选择合适的检测方法和仪器，确保加工结果符合要求。

只有通过严格的几何精度检测，才能保证卧式加工中心在工件加工过程中达到预期精度。

数控机床的主轴精度与刚度检测方法随着工业技术的不断发展，数控机床在现代制造业中扮演着重要的角色。

而数控机床的主轴精度与刚度则是影响加工质量和效率的关键因素之一。

本文将介绍数控机床主轴精度与刚度的检测方法。

一、主轴精度检测方法1. 几何误差测量法几何误差是指数控机床主轴在运动过程中由于各种因素引起的误差，包括圆度误差、直线度误差、角度误差等。

几何误差测量法是通过使用测量仪器对主轴进行测量，得出误差值，从而评估主轴的精度。

2. 振动分析法振动分析法是通过对主轴振动信号进行分析，得出主轴的振动情况，从而判断主轴的精度。

常用的振动分析仪器有加速度计、振动传感器等。

3. 磨损检测法主轴磨损是主轴精度下降的主要原因之一。

通过使用显微镜等仪器观察主轴表面的磨损情况，可以评估主轴的精度。

二、主轴刚度检测方法1. 弯曲刚度测量法弯曲刚度是指主轴在受到外力作用时的变形情况，是主轴刚度的一个重要指标。

通过在主轴上施加一定的力，测量主轴的变形情况，可以评估主轴的刚度。

2. 阻尼比测量法阻尼比是指主轴在受到外界扰动时，恢复稳定状态所需要的时间。

通过对主轴进行扰动，并测量主轴的振动衰减情况，可以评估主轴的刚度。

3. 频率响应法频率响应法是通过施加不同频率的激励信号，测量主轴的振动响应情况，从而得出主轴的刚度。

常用的频率响应仪器有激光干涉仪、频谱分析仪等。

总结：数控机床的主轴精度与刚度是影响加工质量和效率的重要因素。

准确评估主轴的精度与刚度，对于提高加工质量和效率具有重要意义。

本文介绍了几种常用的主轴精度与刚度检测方法，包括几何误差测量法、振动分析法、磨损检测法、弯曲刚度测量法、阻尼比测量法和频率响应法。

这些方法可以帮助制造商和用户评估主轴的性能，并采取相应的措施进行调整和改进。

通过不断提高数控机床主轴的精度与刚度，可以提高加工质量和效率，推动制造业的发展。

数控机床的误差检测与校正方法随着现代制造业的快速发展，数控机床已经成为工业生产中不可或缺的重要设备之一。

然而，由于各种因素，数控机床在运行过程中难免会出现一定的误差，这些误差直接影响工件的加工精度和质量。

因此，正确有效地检测和校正数控机床的误差是保证加工质量的重要工作之一。

数控机床的误差主要包括几何误差、运动误差和热变形误差。

针对这些误差，有许多方法可以进行检测和校正。

首先，几何误差是数控机床误差的主要来源之一。

常见的几何误差包括直线度误差、平面度误差和圆度误差等。

为了准确检测这些误差，常用的方法是使用相关的检测工具和设备，如激光干涉仪、三坐标测量仪等。

通过这些设备，可以测量出数控机床各个轴向、各个位置的误差，并进一步分析修正。

此外，还可以通过旋转台等设备进行圆度误差的检测和校正。

其次，数控机床的运动误差也是需要注意的。

运动误差会导致工件在加工过程中产生振动、起伏等问题，进而影响工件的加工质量。

为了有效检测和校正运动误差，常用的方法包括频谱分析法、反馈校正法和模型辨识法等。

通过这些方法，可以实时监测数控机床的运动状态，分析得到的数据，并根据分析结果对机床进行修正和校正，从而达到提高运动精度的目的。

最后，热变形误差也是数控机床需要解决的一个问题。

在机床运行过程中，由于热效应产生的热变形会对机床的工作精度产生一定的影响。

为了准确检测和校正热变形误差，可以采用测温装置对机床各部位的温度进行实时监测，并建立温度场模型。

通过模拟和分析温度场的变化，可以得出温度引起的机床变形情况，并对机床进行适当的修正和校正，以减小热变形引起的误差。

除了上述几种常见的误差检测和校正方法之外，还有一些其他的方法可以应用于数控机床的误差检测与校正中，如梯度法、灰色建模法等。

这些方法的选择和应用应根据具体情况来决定，并结合数控机床的特点和实际生产需求进行综合考虑。

总之，数控机床的误差检测与校正是确保其加工精度和质量的关键步骤。

针对数控机床可能存在的几何误差、运动误差和热变形误差，通过使用合适的检测工具和设备，以及应用相关的方法和技术，可以准确地检测和校正数控机床的误差，从而保证加工质量和生产效益的提高。

数控机床精度要求、检测方法和验收一、几何精度工作台运动的真直度、各轴向间的垂直度、工作台与各运动方向的平行度、主轴锥孔面的偏摆、主轴中心与工作台面的垂直度等。

机床主体的几何精度验收工作通过单项静态精度检测工作来进行，其几何精度综合反映机床各关键零、部件及其组装后的综合几何形状误差。

在机床几何精度验收工作中，应注意以下几个问题。

①检测前，应按有关标准的规定，要求机床接通电源后，在预热状态下，使机床各坐标轴往复运动几次，主轴则按中等转速运转10～15min后，再进行具体检测。

②检测用量具、量仪的精度必须比所测机床主体的几何精度高1～2个等级，否则将影响到测量结果的可信度。

③检测过程中，应注意检测工具和检测方法可能对测量误差造成的影响，如百分表架的刚性、测微仪的重力及测量几何误差的方向（公差带的宽度或直径）等。

④机床几何精度中有较多项相互牵连，须在精调后一次性完成检测工作。

不允许调整一项检测一项，如果出现某一单项须经重新调整才合格的情况，一般要求应重新进行其整个几何精度的验收工作。

二、位置精度数控设备的位置精度是指机床各坐标轴在数控系统控制下运动时，各轴所能达到的位置精度（运动精度）。

数控设备的位置精度主要取决于数控系统和机械传动误差的大小。

数控设备各运动部件的位移是在数控系统的控制下并通过机械传动而完成的，各运动部件位移后能够达到的精度将直接反映出被加工零件所能达到的精度。

所以，位置精度检测是一项很重要的验收工作。

1．数控机床的位置精度主要包括以下几项：（1）定位精度；定位精度是指机床运行时，到达某一个位置的准确程度。

该项精度应该是一个系统性的误差，可以通过各种方法进行调整。

（2）重复定位精度；重复定位精度是指机床在运行时，反复到达某一个位置的准确程度。

该项精度对于数控机床则是一项偶然性误差，不能够通过调整参数来进行调整。

（3）反向误差反向误差是指机床在运行时，各轴在反向时产生的运行误差（4）原点复位精度2．检测方法（1）定位精度的检测对该项精度的检测一般在机床和工作台空载的条件下进行，并按有关国家（或国际）标准的规定，以激光测量为准。

一、数控机床的精度检验一、数控机床的精度检验一、数控机床的精度检验数控机床的高精度最终是要靠机床本身的精度来保证，数控机床精度包括几何精度和切削精度。

另一方面，数控机床各项性能和性能检验对初始使用的数控机床及维修调整后机床的技术指标恢复是很重要的。

1. 几何精度检验几何精度检验，又称静态精度检验，是综合反映机床关键零部件经组装后的综合几何形状误差。

数控机床精度的检验工具和检验方法类似于普通机床，但检测要求更高。

几何精度检测必须在地基完全稳定、地脚螺栓处于压紧状态下进行。

考虑到地基可能随时间而变化，一般要求机床使用半年后，再复校一次几何精度。

在几何精度检测时，应注意测量方法及测量工具应用不当所引起的误差。

在检测时，应按国家标准规定，即机床接通电源后，在预热状态下，机床各坐标轴往复运动几次，主轴按中等转速运转十多分钟后进行。

常用的检测工具有精密水平仪、精密方箱、直角尺、平尺、平行光管、千分表、测微仪及高精度主轴心棒等。

检测工具的精度必须比所设的几何精度高一个等级。

以卧式加工中心为例，要对下列几何精度进行检验：1）X、Y、Z坐标轴的相互垂直度；2）工作台面的平行度；3）X、Z轴移动时工作台面的平行度；4）主轴回转轴线对工作台面的平行度；5）主轴在Z轴方向移动的直线度；6）X轴移动时工作台边界与定位基准的平行度；7）主轴轴向及孔径跳动；8）回转工作台精度。

2. 定位精度的检验数控机床的定位精度是表明所测量的机床各运动部位在数控装置控制下，运动所能达到的精度。

因此，根据实测的定位精度数值，可以判断出机床自动加工过程中能达到的最好的工件加工精度。

（1）定位精度检测的主要内容机床定位精度主要检测内容如下：1）直线运动定位精度（包括X、Y、Z、U、V、W轴）；2）直线运动重复定位精度；3） 直线运动轴机械原点的返回精度；4） 直线运动失动量的测定；5） 直线运动定位精度（转台A 、B 、C 轴）；6） 回转运动重复定位精度；7） 回转轴原点的返回精度；8） 回转运动矢动量的测定。
