低通滤波器设计

低通滤波器设计原理低通滤波器是一种常用的信号处理技术，用于从信号中去除高频成分，使得信号中只保留低频成分。

其设计原理基于信号的频率特性和滤波器的特性。

一、低通滤波器的基本原理低通滤波器的基本原理是通过选择合适的频率截止点，使得该频率以下的信号通过滤波器，而高于该频率的信号被滤除或衰减。

这样可以实现去除高频噪声或不必要的信号，保留主要的低频信号。

二、滤波器的频率响应滤波器的频率响应是指滤波器对不同频率信号的响应程度。

低通滤波器的频率响应在截止频率以下保持较高的增益，而在截止频率以上逐渐衰减。

具体来说，低通滤波器的频率响应可以用一个截止频率和一个衰减因子来描述。

三、滤波器的类型根据滤波器的特性，低通滤波器可以分为两类：理想低通滤波器和实际低通滤波器。

理想低通滤波器是指在截止频率以下完全通过信号，而在截止频率以上完全抑制信号的滤波器。

实际低通滤波器是指在截止频率以下有一定的增益，而在截止频率以上有一定的衰减的滤波器。

四、滤波器的设计方法1. 传统方法：传统的低通滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

这些方法通常基于模拟滤波器设计原理，通过选择合适的滤波器阶数和截止频率来实现低通滤波器的设计。

2. FIR滤波器设计：FIR滤波器是一种常用的数字滤波器，其设计方法与传统方法有所不同。

FIR滤波器通过选择合适的滤波器系数来实现低通滤波器的设计。

常用的FIR滤波器设计方法包括窗函数法、最小均方误差法和频率采样法等。

五、滤波器的性能指标低通滤波器的性能指标包括截止频率、衰减因子、通带波动和群延迟等。

截止频率是指滤波器开始衰减的频率，通常用3dB衰减点来定义。

衰减因子是指滤波器在截止频率以上的衰减程度，通常以分贝（dB）为单位来表示。

通带波动是指滤波器在通带范围内的增益波动程度，通常以分贝为单位来表示。

群延迟是指滤波器对不同频率信号的传输延迟，通常以时间为单位来表示。

六、应用领域低通滤波器在各个领域都有广泛的应用。

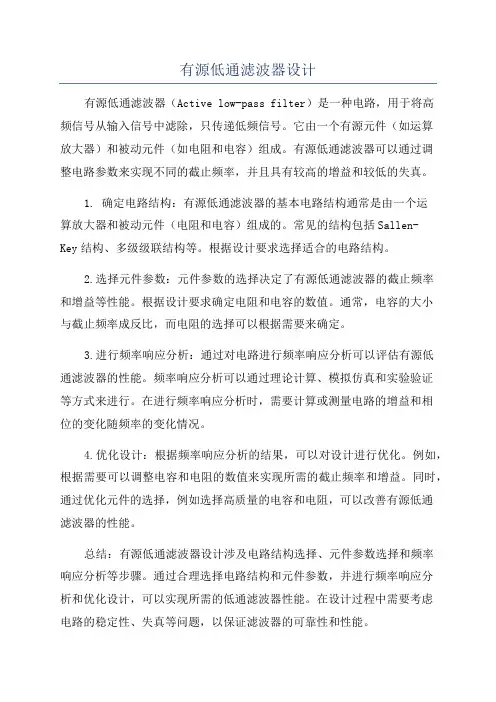

有源低通滤波器设计有源低通滤波器（Active low-pass filter）是一种电路，用于将高频信号从输入信号中滤除，只传递低频信号。

它由一个有源元件（如运算放大器）和被动元件（如电阻和电容）组成。

有源低通滤波器可以通过调整电路参数来实现不同的截止频率，并且具有较高的增益和较低的失真。

1. 确定电路结构：有源低通滤波器的基本电路结构通常是由一个运算放大器和被动元件（电阻和电容）组成的。

常见的结构包括Sallen-Key结构、多级级联结构等。

根据设计要求选择适合的电路结构。

2.选择元件参数：元件参数的选择决定了有源低通滤波器的截止频率和增益等性能。

根据设计要求确定电阻和电容的数值。

通常，电容的大小与截止频率成反比，而电阻的选择可以根据需要来确定。

3.进行频率响应分析：通过对电路进行频率响应分析可以评估有源低通滤波器的性能。

频率响应分析可以通过理论计算、模拟仿真和实验验证等方式来进行。

在进行频率响应分析时，需要计算或测量电路的增益和相位的变化随频率的变化情况。

4.优化设计：根据频率响应分析的结果，可以对设计进行优化。

例如，根据需要可以调整电容和电阻的数值来实现所需的截止频率和增益。

同时，通过优化元件的选择，例如选择高质量的电容和电阻，可以改善有源低通滤波器的性能。

总结：有源低通滤波器设计涉及电路结构选择、元件参数选择和频率响应分析等步骤。

通过合理选择电路结构和元件参数，并进行频率响应分析和优化设计，可以实现所需的低通滤波器性能。

在设计过程中需要考虑电路的稳定性、失真等问题，以保证滤波器的可靠性和性能。

低通滤波器的设计与实现在信号处理和通信系统中，滤波器是一种重要的工具，用于调整信号的频率分量以满足特定的需求。

低通滤波器是一种常见的滤波器类型，它能够通过去除高于截止频率的信号分量，使得低频信号得以通过。

本文将探讨低通滤波器的设计原理和实现方法。

一、低通滤波器的设计原理低通滤波器的设计基于滤波器的频率响应特性，通过选择合适的滤波器参数来实现对信号频谱的调整。

常见的低通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。

1. 巴特沃斯滤波器巴特沃斯滤波器是一种常见的低通滤波器，具有平坦的幅频特性，在通带内没有波纹。

其特点是递归性质，可以通过级联一阶巴特沃斯滤波器得到高阶滤波器。

巴特沃斯滤波器的设计需要确定截止频率和阶数两个参数。

截止频率确定了滤波器的频率范围，阶数决定了滤波器的陡峭程度。

常用的巴特沃斯滤波器设计方法有极点分布法和频率转换法。

2. 切比雪夫滤波器切比雪夫滤波器是一种具有优异滚降特性的低通滤波器，可以实现更陡峭的截止特性。

与巴特沃斯滤波器相比，切比雪夫滤波器在通带内存在波纹。

切比雪夫滤波器的设计需要确定截止频率、最大允许通带波纹和阶数三个参数。

最大允许通带波纹决定了滤波器的陡峭程度。

常用的切比雪夫滤波器设计方法有递归法和非递归法。

3. 椭圆滤波器椭圆滤波器是一种折衷设计，可以实现更陡峭的截止特性和更窄的过渡带宽度。

与切比雪夫滤波器相比，椭圆滤波器在通带内和阻带内都存在波纹。

椭圆滤波器的设计需要确定截止频率、最大允许通带和阻带波纹、过渡带宽和阶数五个参数。

最大允许通带和阻带波纹决定了滤波器的陡峭程度，过渡带宽决定了滤波器的频率选择性。

常用的椭圆滤波器设计方法有变换域设计法和模拟滤波器转换法。

二、低通滤波器的实现方法低通滤波器的实现方法多种多样，常见的包括模拟滤波器和数字滤波器两类。

1. 模拟滤波器模拟滤波器是基于模拟电路实现的滤波器，其输入和输出信号都是连续的模拟信号。

常见的模拟滤波器包括电容滤波器、电感滤波器和LC滤波器。

低通滤波器设计
低通滤波器是一种可以通过滤除高频信号来实现信号平滑的滤波器。

设计低通滤波器的基本步骤如下：
1. 确定滤波器的截止频率：截止频率是指低通滤波器开始滤除高频信号的频率。

根据具体的应用需求和信号特征来确定。

2. 选择滤波器类型：根据滤波器的性能要求和设计的复杂性来选择合适的滤波器类型。

常见的低通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

3. 计算滤波器的传递函数：根据所选的滤波器类型和截止频率，计算滤波器的传递函数。

传递函数描述了滤波器输入和输出之间的关系。

4. 根据传递函数设计滤波器电路：根据滤波器的传递函数，设计相应的滤波器电路。

常见的实现低通滤波器的电路包括RC
电路、RL电路和LC电路等。

5. 调整滤波器参数：根据设计需求，对滤波器参数进行调整和优化，以达到满足指定的性能要求。

6. 进行模拟或数字滤波器设计：根据具体的应用需求，可以选择模拟滤波器或数字滤波器进行设计。

模拟滤波器适用于连续信号处理，而数字滤波器适用于离散信号处理。

7. 仿真和调试滤波器设计：使用电路仿真工具对设计的滤波器
进行仿真，并对滤波器的性能进行评估和调试。

8. 制作和测试滤波器原型：根据设计的滤波器电路，制作滤波器原型，并进行实际测试和验证滤波器的性能。

低通滤波器的设计和优化低通滤波器是一种常见的信号处理器件，用于去除信号中的高频成分，保留低频信号。

在电子领域中，低通滤波器的设计和优化是一项关键任务，本文将介绍低通滤波器的基本原理、常见的实现方法以及优化技术。

一、低通滤波器的基本原理低通滤波器是一种频率选择性滤波器，它可以通过滤波器的截止频率来控制信号中通过的频率范围。

低通滤波器允许低频信号通过而抑制高频信号，常用于信号处理、音频放大、通信系统等应用中。

低通滤波器的原理基于频率响应曲线，其特点是在截止频率以下，信号的衰减较小；而在截止频率以上，则呈现出明显的衰减。

根据不同的要求和应用场景，可以选择各种类型的低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器、埃尔米特滤波器等。

二、低通滤波器的实现方法低通滤波器可以通过多种方式实现，下面介绍两种常见的方法。

1. RC低通滤波器RC低通滤波器是一种简单且常见的实现方法，它基于电容和电阻的组合。

电容的特性是在高频信号下具有较大的阻抗，而在低频信号下具有较小的阻抗。

通过合理选择电容和电阻的数值，可以实现所需的截止频率。

2. 基于操作放大器的低通滤波器除了RC低通滤波器外，还可以使用操作放大器构建低通滤波器。

在这种方法中，操作放大器的反馈网络被设计为低通滤波器，以实现所需的频率响应。

根据反馈电阻和电容的数值，可以调整截止频率和滤波器的品质因子。

三、低通滤波器的优化技术为了进一步提高低通滤波器的性能，可以采用以下优化技术。

1. 选择适当的滤波器类型根据应用需求，选择适当的滤波器类型是优化低通滤波器的第一步。

不同的滤波器类型在频率响应、群延迟等方面有所差异，需根据具体情况进行选择。

2. 优化滤波器参数在设计低通滤波器时，选择合适的滤波器参数对性能具有重要影响。

例如，在RC低通滤波器中，调整电阻和电容的数值可以改变截止频率和衰减特性。

3. 级联和并联滤波器级联和并联滤波器是优化低通滤波器性能的有效方法之一。

通过将多个滤波器级联或并联，可以实现更严格的频率选择性以及更小的衰减。

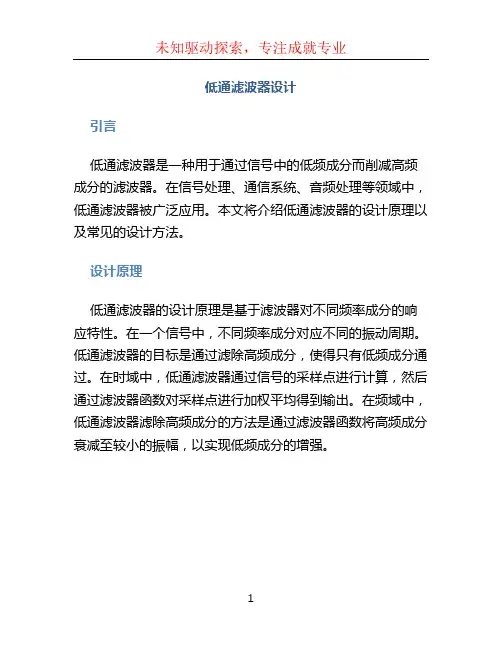

低通滤波器设计引言低通滤波器是一种用于通过信号中的低频成分而削减高频成分的滤波器。

在信号处理、通信系统、音频处理等领域中，低通滤波器被广泛应用。

本文将介绍低通滤波器的设计原理以及常见的设计方法。

设计原理低通滤波器的设计原理是基于滤波器对不同频率成分的响应特性。

在一个信号中，不同频率成分对应不同的振动周期。

低通滤波器的目标是通过滤除高频成分，使得只有低频成分通过。

在时域中，低通滤波器通过信号的采样点进行计算，然后通过滤波器函数对采样点进行加权平均得到输出。

在频域中，低通滤波器滤除高频成分的方法是通过滤波器函数将高频成分衰减至较小的振幅，以实现低频成分的增强。

设计方法1. 脉冲响应滤波器设计方法脉冲响应滤波器是一种常见的低通滤波器设计方法。

它的原理是通过给定的脉冲响应序列估计滤波器的频率响应，并根据要求调整响应的振幅和相位。

2. 模拟滤波器设计方法模拟滤波器是一种基于模拟电路的低通滤波器。

它使用电容、电感和电阻等元件来构建滤波器。

常见的模拟滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

3. FIR滤波器设计方法FIR（有限脉冲响应）滤波器是一种数字滤波器，适用于离散时间信号处理。

它的设计方法是通过选取适当的滤波器系数来实现滤波效果。

常见的FIR滤波器设计方法包括窗函数法、频率采样法和最小均方误差法等。

4. IIR滤波器设计方法IIR（无限脉冲响应）滤波器也是一种数字滤波器，与FIR滤波器相比，它具有更好的频率特性和较低的延迟。

IIR滤波器的设计方法是通过选取适当的滤波器参数来实现滤波效果。

常见的IIR滤波器设计方法包括双二阶滤波器法、双二阶积分器法和双一阶积分器法等。

结论低通滤波器是一种对信号进行滤波处理的重要工具，在多个领域中得到广泛应用。

本文介绍了低通滤波器的设计原理以及常见的设计方法，包括脉冲响应滤波器设计方法、模拟滤波器设计方法、FIR滤波器设计方法和IIR滤波器设计方法。

低通滤波器的设计与仿真设计低通滤波器需要考虑以下几个方面：1. 频率响应：低通滤波器的频率响应应该呈现出降低高频分量的特性。

常见的频率响应形状包括巴特沃斯型（Butterworth）、切比雪夫型（Chebyshev）以及椭圆型（Elliptic）等。

2.通带衰减和阻带衰减：通带衰减是指滤波器在低频范围内将信号传递的衰减程度，而阻带衰减则是指滤波器将高频信号抑制的程度。

一个优秀的低通滤波器要能够实现较低的通带衰减和较高的阻带衰减。

3.相位响应：滤波器的相位响应与滤波后的信号延迟有关。

在一些应用中，信号的相位延迟会对系统的性能产生影响，因此需要对低通滤波器的相位响应进行合理设计。

设计滤波器的一种方法是使用模拟滤波器设计技术。

在模拟滤波器设计中，可以使用模拟滤波器的传递函数、阶数以及频率响应形状等参数进行设计。

根据设计的参数，可以利用电路设计工具进行滤波器的仿真和优化。

最终得到满足要求的模拟滤波器电路。

另一种方法是使用数字滤波器设计技术。

数字滤波器是通过数字信号处理的方法实现滤波效果的。

在设计数字滤波器时，需要选择适当的滤波器类型（如FIR滤波器或IIR滤波器）、阶数、滤波器系数等参数。

可以使用各种数学算法和信号处理工具进行仿真和优化，最终得到满足要求的数字滤波器。

在设计和仿真低通滤波器时，常用的工具有MATLAB、Simulink、SPICE等。

这些工具提供了丰富的滤波器设计函数和可视化界面，可以方便地进行设计和仿真。

在进行滤波器设计和仿真过程中，需要注意选择适当的滤波器类型和参数。

此外，还需要根据应用需求进行滤波器的性能优化和调整。

通过设计与仿真，可以得到满足特定应用需求的低通滤波器，提高系统的性能和信号质量。

运算放大器低通滤波器的设计低通滤波器是一种常见的滤波器，它可以将高频信号从输入信号中去除，只保留低频信号。

在运算放大器（Operational Amplifier，简称Op Amp）电路中，低通滤波器的设计可以用于滤除噪声、降低干扰等方面，使得输出信号更加准确和稳定。

一、低通滤波器的基本原理低通滤波器的基本原理是通过阻挡高频信号，只允许低频信号通过。

在运算放大器电路中，可以使用电容器和电阻实现低通滤波器。

1.RC低通滤波器RC低通滤波器是一种简单实用的滤波器，它由一个电阻和一个电容组成。

当输入信号通过电阻流入电容时，电容会逐渐充电，导致高频信号的幅度减小，从而实现滤波作用。

2.RC低通滤波器的截止频率RC低通滤波器的截止频率是指当输入信号的频率大于截止频率时，滤波器开始起作用，将高频信号滤除。

RC低通滤波器的截止频率可以通过以下公式计算：f_c=1/(2πRC)其中，f_c为截止频率，R为电阻值，C为电容值，π为圆周率。

二、运算放大器低通滤波器的设计步骤下面将介绍如何设计一个基于运算放大器的低通滤波器。

1.确定截止频率在设计低通滤波器之前，首先需要确定所需的截止频率。

根据应用需求和信号特性，选择适当的截止频率。

2.选择电容和电阻值根据所选截止频率，可以使用上述公式求解所需的电容和电阻值。

常见的电容和电阻值可以通过硬件电子元件手册或市场供应商的数据手册进行选择。

3.选择适当的运算放大器选择一个合适的运算放大器，以满足设计要求。

运算放大器应具有高增益、高输入阻抗和低输出阻抗等特性。

4.建立电路连接将所选运算放大器、电阻和电容连接成一个低通滤波器的电路。

具体的连接方式可以参考运算放大器数据手册或其他相关资料。

5.设计电源为运算放大器电路提供适当的电源。

根据运算放大器的需求，选择合适的电源电压和电源电容。

6.调试和测试将设计好的低通滤波器电路进行调试和测试。

通过输入不同频率的信号，观察输出信号的响应和滤波效果。

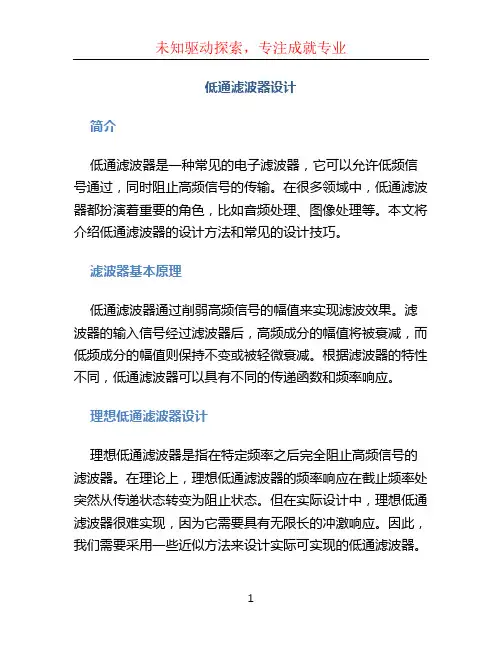

低通滤波器设计简介低通滤波器是一种常见的电子滤波器，它可以允许低频信号通过，同时阻止高频信号的传输。

在很多领域中，低通滤波器都扮演着重要的角色，比如音频处理、图像处理等。

本文将介绍低通滤波器的设计方法和常见的设计技巧。

滤波器基本原理低通滤波器通过削弱高频信号的幅值来实现滤波效果。

滤波器的输入信号经过滤波器后，高频成分的幅值将被衰减，而低频成分的幅值则保持不变或被轻微衰减。

根据滤波器的特性不同，低通滤波器可以具有不同的传递函数和频率响应。

理想低通滤波器设计理想低通滤波器是指在特定频率之后完全阻止高频信号的滤波器。

在理论上，理想低通滤波器的频率响应在截止频率处突然从传递状态转变为阻止状态。

但在实际设计中，理想低通滤波器很难实现，因为它需要具有无限长的冲激响应。

因此，我们需要采用一些近似方法来设计实际可实现的低通滤波器。

巴特沃斯低通滤波器设计巴特沃斯低通滤波器是一种常用的近似方法，它以最大平坦度的特点而著名。

平坦度表示滤波器在通频带内的频率响应接近于线性。

巴特沃斯滤波器设计中的一个重要参数是阶数，阶数越高，滤波器的陡峭性越高。

通常情况下，巴特沃斯滤波器的阶数越高，设计出的滤波器的性能也更好。

滤波器设计步骤以下是设计巴特沃斯低通滤波器的一般步骤：1.确定截止频率：根据应用的要求和信号的频率范围，确定滤波器的截止频率。

2.确定阶数：根据需要的滤波器性能和设计要求，确定滤波器的阶数。

一般情况下，阶数越高，滤波器的性能也越好。

3.设计标准巴特沃斯滤波器：根据截止频率和阶数，使用标准巴特沃斯滤波器的公式计算出滤波器的传递函数。

4.归一化：将滤波器的传递函数进行归一化处理，使得滤波器的截止频率为1。

5.频率变换：使用频率变换将归一化的滤波器转换成实际的滤波器。

6.实现滤波器：根据实际应用需求，选择合适的滤波器实现方式，比如激励响应滤波器、差分器滤波器等。

总结低通滤波器设计是电子工程中的一个重要内容，它在很多领域中都有广泛的应用。

低通滤波器设计原理一、介绍滤波器是一种能够改变信号频率特性的电路或设备。

在信号处理中，低通滤波器是一种允许低频信号通过而阻止高频信号通过的滤波器。

本文将介绍低通滤波器的设计原理和相关概念。

二、滤波器的工作原理低通滤波器的设计原理基于信号的频率成分。

在滤波器中，信号通过一个称为通带的频率范围，而被阻断的频率范围称为阻带。

低通滤波器将高于某个截止频率的信号阻断，只允许低于截止频率的信号通过。

截止频率通常以赫兹（Hz）为单位表示。

三、滤波器的类型低通滤波器有多种类型，包括RC低通滤波器、RLC低通滤波器、无源滤波器和有源滤波器等。

不同类型的低通滤波器在实现截止频率和频率响应方面有所不同，因此在设计过程中需要根据具体需求选择合适的滤波器类型。

四、RC低通滤波器的设计原理RC低通滤波器是一种简单且常用的低通滤波器。

它由一个电阻（R）和一个电容（C）组成。

在RC低通滤波器中，电阻和电容的数值决定了截止频率。

截止频率可以通过以下公式计算：截止频率= 1 / (2 * π * R * C)其中，π是圆周率，R是电阻的阻值，C是电容的电容值。

五、RLC低通滤波器的设计原理RLC低通滤波器是一种更复杂的低通滤波器，由一个电阻（R）、一个电感（L）和一个电容（C）组成。

在RLC低通滤波器中，截止频率由电阻、电感和电容的数值共同决定。

截止频率可以通过以下公式计算：截止频率= 1 / (2 * π * sqrt(L * C))其中，π是圆周率，L是电感的电感值，C是电容的电容值。

六、无源滤波器的设计原理无源滤波器是指不使用放大器的滤波器。

常见的无源滤波器包括RC 低通滤波器和RLC低通滤波器。

无源滤波器的设计原理是基于电阻、电容和电感的组合，通过改变它们的数值来实现不同的截止频率。

七、有源滤波器的设计原理有源滤波器是指使用放大器的滤波器。

有源滤波器可以实现更高的增益和更陡的滚降斜率，因此在一些需要更精确滤波的应用中被广泛使用。

FIR低通滤波器设计一、FIR低通滤波器的设计原理FIR低通滤波器是通过截断滤波器的频率响应来实现的。

设计过程中，需要确定滤波器的截止频率和滤波器的阶数。

阶数越高，滤波器的性能越好，但需要更多的计算资源。

截止频率决定了滤波器的带宽，对应于滤波器的3dB截止频率。

低通滤波器将高频部分去除，只保留低频部分。

二、FIR低通滤波器的设计步骤1.确定滤波器的阶数N：根据滤波器的性能要求，确定阶数N，一般通过试验和优化得到。

2.确定滤波器的截止频率：根据所需的频率特性，确定滤波器的截止频率，可以根据设计要求选择合适的截止频率。

3. 建立理想的频率响应：根据滤波器的类型和截止频率，建立理想的频率响应，例如矩形窗、Hamming窗等。

4.通过傅里叶反变换得到滤波器的冲激响应：将建立的理想频率响应进行傅里叶反变换，得到滤波器的冲激响应。

5.通过采样和量化得到滤波器的离散系数：根据采样频率和滤波器的冲激响应，得到滤波器的离散系数。

6.实现滤波器：利用离散系数和输入信号进行卷积运算，得到滤波器的输出信号。

三、常用的FIR低通滤波器设计方法1.矩形窗设计法：矩形窗设计法是一种简单的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。

矩形窗设计法的优点是简单易用，但是频率响应的副瓣比较高。

2. Hamming窗设计法：Hamming窗设计法是一种常用的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。

Hamming窗设计法可以减小副瓣，同时保持主瓣较窄。

3. Parks-McClellan算法：Parks-McClellan算法是一种常用的优化设计方法，通过最小化滤波器的最大截止误差来得到滤波器的系数。

Parks-McClellan算法可以得到相对较好的频率响应，但是计算量较大。

四、总结FIR低通滤波器设计是数字信号处理中的关键任务之一、设计滤波器的阶数和截止频率是设计的关键步骤，采用不同的设计方法可以得到不同的滤波器性能。

低通滤波器的设计低通滤波器是容许低于截止频率的信号通过，但高于截止频率的信号不能通过的电子滤波装置。

对于不同滤波器而言，每个频率的信号的强弱程度不同。

当使用在音频应用时，它有时被称为高频剪切滤波器, 或高音消除滤波器。

低通滤波器概念有许多不同的形式，其中包括电子线路（如音频设备中使用的hiss 滤波器）、平滑数据的数字算法、音障（acoustic barriers）、图像模糊处理等等，这两个工具都通过剔除短期波动、保留长期发展趋势提供了信号的平滑形式。

低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数（moving average)所起的作用；低通滤波器有很多种，其中，最通用的就是巴特沃斯滤波器和切比雪夫滤波器。

（1）巴特沃斯滤波器巴特沃斯滤波器是滤波器的一种设计分类，其采用的是巴特沃斯传递函数，有高通、低通、带通、带阻等多种滤波器类型。

巴特沃斯滤波器在通频带内外都有平稳的幅频特性，但有较长的过渡带，在过渡带上很容易造成失真。

（2）切比雪夫滤波器切比雪夫滤波器是滤波器的一种设计分类，其采用的是切比雪夫传递函数，也有高通、低通、带通、高阻、带阻等多种滤波器类型。

同巴特沃斯滤波器相比，切比雪夫滤波器的过渡带很窄，但内部的幅频特性却很不稳定。

1.1低通滤波器的设计（1）指数滤波器一、产生频率分别为50Hz和100Hz的正弦输入信号，向信号添加5%的随机噪声。

>>fs=200;>> t=0:1/fs:0.6;>> f1=50;>> f2=100;>> x=sin(2*pi*50*t)+sin(2*pi*100*t);>>subplot(411);>>plot(x);>> title('f1(50Hz)\f2(100Hz)的正弦信号，初相0'); >>xlabel('序列（n）');>>grid on;>>number=512;>> y=fft(x,number);>> n=0:length(y)-1;>> f=fs*n/length(y);>>subplot(412);>>plot(f,abs(y)/max(abs(y)));>> hold on;>>plot(f,abs(fftshift(y))/max(abs(y)),'r');>> title('f1/f2的正弦信号的FFT（512点）'); xlabel('频率Hz');>> x=x+0.05*randn(1,length(x));>>subplot(413);>>plot(x);title('原f1\f2的正弦信号（含随机噪声）');>>xlabel('序列（n）');>>grid on;>> y=fft(x,number);>> n=0:length(y)-1;>> f=fs*n/length(y);>>subplot(414);>>plot(f,abs(y)/max(abs(y)));>> title('原f1/f2的正弦信号（含随机噪声）的FFT（512）');>>xlabel('频率Hz');>>grid on;二、加5%随机噪声的正弦信号经过滤波后的输出波形与理想滤波输出图形fs=200;t=0:1/fs:0.6;f1=50;f2=100;x1=sin(2*pi*50*t)+sin(2*pi*100*t); number=512;Y=fft(x1,number);n=0:length(Y)-1;f=fs*n/length(Y);x1=x1+0.05*randn(1,length(x1));y=fft(x1,number);n=0:length(Y)-1;f=fs*n/length(Y);f3=double(x1);k=fft2(f3);g=fftshift(k);[N1,N2]=size(g);N=2;d0=75;u0=round(N1/2);v0=round(N2/2);for i=1:N1for j=1:N2d=sqrt((i-u0)^2+(i-v0)^2);h=exp(-(d/d0)^2);y(i,j)=h*g(i,j);endendy=ifftshift(y);e1=ifft2(y);e2=uint8(real(e1));subplot(211),plot(e2);xlabel('c)指数低通滤波器')axis([0 150 0 2])M=sin(2*pi*50*t);subplot(212);plot(M);xlabel('2) 频率为50Hz的正弦波')三、不加随机噪声的信号经过指数滤波器的图形以及与理想滤波器的输出图形的对比。

FIR低通滤波器的设计低通滤波器是一种常见的信号处理工具，它可以将高频信号从输入信号中滤除，只留下低频信号。

在很多应用中，低通滤波器被用于去除噪声、平滑信号、降低带宽等。

设计一个低通滤波器需要考虑多个因素，包括滤波器类型、阶数、截止频率、群延迟等。

以下是设计低通滤波器的步骤：1. 确定滤波器类型：首先需要选择滤波器的类型，常见的低通滤波器有巴特沃斯（Butterworth）、切比雪夫（Chebyshev）、椭圆（Elliptic）等。

每种类型的滤波器有不同的特性和设计参数，选择合适的类型取决于具体的应用需求。

2.确定滤波器阶数：滤波器的阶数与其滤波特性的平滑程度有关，阶数越高，滤波曲线越陡峭。

一般来说，阶数越高，滤波器设计越复杂，实现难度也越大。

选择适当的阶数需要在设计要求和性能之间进行平衡。

3.确定截止频率：截止频率是指滤波器在此频率以下开始滤除高频信号的频率。

确定截止频率需要考虑到信号中的有用频率范围以及滤波器对信号的影响。

需要注意的是，低通滤波器的截止频率应该小于采样频率的一半，否则会导致混叠效应。

4.根据以上参数进行滤波器设计：根据选择的滤波器类型、阶数和截止频率，可以利用不同的设计方法进行滤波器设计。

常用的设计方法有频率变换法、零极点法、传递函数设计法等。

这些方法可以通过数学计算或者使用相关软件进行设计。

5.实现滤波器：设计好滤波器后，需要将其实现到具体的系统中。

这通常涉及到电子电路、数字信号处理器（DSP）或者软件实现。

具体的实现方式取决于应用要求和所使用的平台。

在设计低通滤波器时，还需要考虑一些其他因素，例如群延迟、通带波动、阻带抑制等。

群延迟是指滤波器对不同频率的信号引起的延迟差异，通常希望群延迟尽可能平均，以避免引起相移问题。

通带波动是指滤波器在通带内的幅频响应变化情况，阻带抑制是指滤波器在阻带内对高频信号的抑制能力。

总结来说，低通滤波器设计是一个综合考虑信号需求、滤波器特性和实现条件的过程。

低通滤波器的设计
一、简介
由于低通滤波器的应用范围很广，所以设计低通滤波器的方式也有多种多样。

一般来说，低通滤波器的设计分为两类，一种是模拟滤波器，另一种是数字滤波器。

对于模拟滤波器而言，有大量的电路设计可供选择。

而对于数字滤波器，常用的有离散傅里叶变换 (Discrete Fourier Transform，DFT) 、离散数字滤波器 (Discrete Digital Filter，DDF) 以及有限差分（Finite Difference，FD）等。

本文将对这几种低通滤波器的设计进行介绍，并结合电路设计技术以及数字信号处理技术，介绍其设计的方法。

2.1简介
模拟低通滤波器 (Analog Low-Pass Filter，ALPF) 是利用电路元件和滤波元器的电路实现低通滤波器的设计方式。

它可以将输入信号中的高频分量滤除，从而只保留低频分量。

典型的模拟低通滤波器有放大器低通滤波器 (Amplifier Low-Pass Filter，ALPF) 、RC低通滤波器 (RC Low-Pass Filter，RLPF) 、LC低通滤波器 (LC Low-Pass Filter，LLPF) 、曲线积分低通滤波器 (Curve Integration Low-Pass Filter，CILPF) 、滤波器低通滤波器 (Filter Low-Pass Filter，FLPF)。

RC低通滤波器设计首先，让我们了解RC低通滤波器的工作原理。

RC低通滤波器由一个电阻（R）和一个电容（C）组成。

它利用RC电路的特性，通过电阻和电容之间的充放电时间常数来滤除高频噪声。

在RC低通滤波器的设计中，有几个重要的参数需要考虑。

首先是截止频率（cutoff frequency），表示滤波器开始滤除高频信号的频率。

截止频率可以通过以下公式计算：fc = 1 / (2πRC)其中，fc表示截止频率，R表示电阻值，C表示电容值。

其次是滤波器的阶数（order of the filter），表示滤波器在截止频率以上如何滤除高频信号。

阶数越高，滤波器的滤波效果越好。

常见的RC低通滤波器阶数为1和2阶。

在设计RC低通滤波器时，首先需要确定所需的截止频率和阶数。

然后，选择合适的电阻和电容值以满足设计需求。

在选择电阻值方面，一般选择较大的电阻值，以增加截止频率的精度。

电阻值的选择应考虑到电路的功耗和输入输出阻抗的要求。

在选择电容值方面，一般选择较小的电容值，以便电容器充放电的时间常数较短。

电容值的选择要考虑到滤波器的响应时间和频率范围。

此外，还应考虑电阻和电容的可用性和成本。

常见的电阻和电容值可以在电子元器件供应商的规格表中找到。

设计完RC低通滤波器后，还需要验证其性能。

可以通过使用电子设计自动化（EDA）软件进行仿真，或使用实际的电子元器件进行实验来验证滤波器的性能。

总结起来，RC低通滤波器是一种常见的电子滤波器，适用于滤除高频信号。

在设计RC低通滤波器时，需要考虑截止频率、阶数和电阻、电容值的选择。

设计完成后，可以通过仿真或实验来验证滤波器的性能。

低通滤波器的设计低通滤波器是一种常用的信号处理器件，其作用是通过滤除高频信号成分，仅保留低频信号成分。

低通滤波器被广泛应用于音频处理、通信系统、图像处理等领域。

本文将详细介绍低通滤波器的设计原理、常见类型和设计方法。

一、设计原理：低通滤波器的设计原理基于频率响应的概念。

频率响应是描述滤波器在不同频率上的输出响应的函数。

在低通滤波器中，我们希望将高频信号抑制掉，只保留低频信号。

频率响应可以通过滤波器的幅频特性来表示，即滤波器的输出信号幅度对不同频率信号的响应。

二、常见类型：1.RC低通滤波器：RC低通滤波器是一种基本的被动滤波器。

它由一个电阻和一个电容构成，具有简单的电路结构和较低的成本。

RC低通滤波器的主要特点是随着频率的增加，输出信号幅度逐渐减小。

2.LC低通滤波器：LC低通滤波器是由L（电感）和C（电容）两个元件组成的被动滤波器。

它具有较高的品质因数和较低的阻抗。

LC低通滤波器可以用于更高频率范围的信号处理，并具有较好的抑制高频噪声和干扰的能力。

3. Butterworth 低通滤波器：Butterworth 低通滤波器是一种常用的模拟滤波器，其特点是在通带中幅值基本保持不变，而在截止频率附近有较平坦的过渡带和陡峭的阻带边缘。

Butterworth 低通滤波器的频率响应可以通过林肯图、巴特沃斯图等图形来表示。

三、设计方法：设计一个低通滤波器需要确定以下几个参数：截止频率、滤波器类型、阶数和电路元件选择。

1.确定截止频率：截止频率是指滤波器开始起作用且对信号进行衰减的频率。

根据应用需求和信号频谱，选择一个适当的截止频率。

2. 选择滤波器类型：根据应用需求和技术要求，选择合适的滤波器类型，如RC滤波器、LC滤波器、Butterworth滤波器等。

3.确定阶数：滤波器的阶数是指滤波器的输出与输入之间的数量关系。

阶数越高，滤波器的带宽越窄。

根据应用需求和系统性能要求，确定一个适当的阶数。

4.选择电路元件：根据设计参数和理论计算，选择合适的电阻、电容、电感等元件。

低通滤波器的设计1低通滤波器的⼏种⽅式对⽐巴特沃思型滤波器的特点是通带内⽐较平坦，但是衰减较慢；切⽐雪型滤波器的特点是通带内有等波纹起伏，衰减较快，但相位特性和群延时特性不太好；逆切⽐雪夫型滤波器的特点是阻带内有等波纹起伏，阻带内有零点，由于椭圆形滤波器⽐它能得到更好的截⽌特性，因⽽它不太使⽤；⽽椭圆函数型滤波器的特点是通带内和阻带内都有等波纹起伏。

贝塞尔滤波器是通带内延时特性最好，因⽽这种滤波器能够⽆失真的传送信号，但其截⽌特性相当差。

LTC1560-1允许通带内有有波动（采⽤⽆波动的巴特沃斯滤波器，如果调解参数，衰减速度如果也能满⾜要求，那样更好），0.55倍截⽌频率时为±0.2dB，0.9倍截⽌频率时为±0.3dB，在衰减带要求是2.43倍截⽌频率时为63dB，在10倍截⽌频率时是60dB以上。

考虑以上要求，巴特沃思型滤波器、切⽐雪夫型滤波器、椭圆形滤波器都有可能满⾜要求，⽽贝塞尔滤波器由于截⽌特性相当差（LTC1560-1对于截⽌频率有要求），逆切⽐雪夫滤波器⼀般由椭圆形滤波器取代，所以先考虑前三种滤波器。

切⽐雪夫型滤波器和椭圆形滤波器的相位特性和群延时特性不太好，虽然衰减较快，但是较容易失真。

本设计要求截⽌频率为1Mhz，不是太⾼，采⽤巴特沃斯滤波器虽然衰减较慢，但是应该可以在此频率下达到要求，故优先采⽤巴特沃斯滤波器，后⼜⽤切⽐雪夫滤波器与巴特沃斯的结果进⾏对⽐，发现切⽐雪夫滤波器波动太⼤，远远超出了LTC1560的要求，⽽六阶巴特沃斯滤波器与LTC1560的特性最相似，仅仅在0.9倍截⽌频率时⼤于0.3dB，但这是⼏种设计中最理想的情况。

2 低通滤波器参数设计设计模拟滤波器有两种⽅式：采⽤滤波器设计软件和⼿⼯⽅式设计。

为了对各种情况的优劣进⾏对⽐，先采⽤巴特沃斯设计，后采⽤切⽐雪夫设计，并且在两种设计中，先⽤filterlab软件设计，再⽤⼿⼯设计。

LTC1560的指标：通带截⽌频率：fc =1M通带最⼤衰减：0.3dB阻带截⽌频率：2.43Mhz阻带最⼩衰减：60dBC1C2⼿⼯设计四阶巴特沃斯滤波器的步骤如下（五阶，六阶⽅法⼀样）：（1）选择电容值，计算电阻R1，R2，R3，R4的值。

低通滤波器的设计与分析在信号处理领域，滤波器是一种常用的设备，用于选择性地通过或抑制特定频率的信号。

其中，低通滤波器是一类常见的滤波器，它可以通过滤除高频信号而保留低频信号，被广泛运用于音频处理、通信系统以及传感器技术等领域。

低通滤波器的基本原理低通滤波器的设计目的是滤除输入信号中高于一定频率的成分，只保留低于该频率的信号成分。

低通滤波器可以通过电路元件或数字算法实现。

在电路中，常见的低通滤波器设计包括RC滤波器、RL滤波器、二阶巴特沃斯滤波器等。

这些滤波器的基本原理是通过电容、电感和电阻的组合，构造一个频率特性使得高频分量被抑制，而低频信号透过。

设计者可以根据具体需求选择不同类型的滤波器。

在数字信号处理中，低通滤波器通过数字滤波算法实现，如FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器。

这些滤波器可以根据设计要求确定滤波器的阶数、截止频率等参数，灵活地调节滤波器的性能。

低通滤波器的设计步骤设计低通滤波器的关键步骤包括确定滤波器类型、选择合适的滤波器结构、确定截止频率和设计滤波器参数等。

首先，根据需求明确选择滤波器的类型，例如模拟滤波器或数字滤波器，并选择合适的结构。

其次，确定设计要求中的截止频率，即高频信号被滤除的频率，这将直接影响到滤波器的性能。

接下来，根据滤波器类型和截止频率，计算滤波器的参数，例如电路元件数值、数字滤波器的系数等。

最后，进行滤波器的仿真分析和实际实现，验证设计的性能和有效性。

低通滤波器的应用低通滤波器在实际应用中有着广泛的用途。

在音频处理领域，低通滤波器常用于音乐和语音信号的处理，去除高频噪声并提取出清晰的声音。

在通信系统中，低通滤波器用于信号调理和解调，保证通信信号的稳定传输。

在传感器技术中，低通滤波器可以帮助传感器滤除噪声，提高信号的精准度和可靠性。

综上所述，低通滤波器作为一种重要的信号处理工具，在各种领域都有着重要的应用和意义。

通过合理设计和分析，可以有效地实现信号的处理和提取，为各种系统的性能提升和优化提供帮助。
