RC低通滤波器设计

低通滤波器电路设计与实现一般来说，低通滤波器可以分为无源滤波器和有源滤波器两种。

无源滤波器是由被动元件（如电阻、电容、电感）构成的电路，直接利用被动元件的特性去除高频信号。

有源滤波器则在无源滤波器的基础上加入了主动元件（如运算放大器），增强了滤波器的性能和稳定性。

下面我们以RC无源低通滤波器为例，详细介绍低通滤波器的设计与实现。

RC无源低通滤波器是一种常见的一阶滤波器，由一个电阻R和一个电容C组成。

其基本原理是利用电容的电压延迟特性和电阻的阻性特性来实现滤波的目的。

首先，在设计RC无源低通滤波器时，首先需要确定滤波器的截止频率。

截止频率是指信号通过低通滤波器后，其幅频特性下降到-3dB时的频率。

通常情况下，截止频率可根据应用需求确定。

接下来，我们可以根据截止频率来选择合适的电容C和电阻R的数值。

根据RC滤波器的截止频率公式fc=1/(2πRC)，可以得知，电容和电阻的数值越大，截止频率越低。

因此，在选择电容和电阻时，需要根据截止频率的要求来确定。

例如，假设我们要设计一个截止频率为1kHz的RC无源低通滤波器。

为了简化计算，假设我们选择电容为1μF，求解电阻的数值。

根据截止频率公式fc=1/(2πRC)，我们可以得到R=1/(2πfc*C)。

代入数值，可得R=1/(2π*1000*1*10^-6)=159.2Ω。

因此，我们可以选择最接近该数值的标准电阻值，如160Ω。

在确定好电容和电阻的数值后，我们可以按照如下的图示，将它们组装成一个低通滤波器电路。

```---R------C---```在这个电路中，信号通过电容C后，会在电阻R上形成输出电压。

由于电容对高频信号的通过能力较差，高频成分将被滤除。

而对于低频信号，电容的阻抗相对较低，可以使其更容易通过。

因此，该电路实现了低通滤波的功能。

需要注意的是，实际电路中可能会存在元件的误差、电路的非理想性等因素，这些都可能会对滤波器的性能产生影响。

因此，在设计和实现低通滤波器时，需要对元件进行精确的选取和调试，并结合实际情况进行性能的评估和优化。

RC低通滤波器设计资料讲解RC低通滤波器（Resistor-Capacitor Low-Pass Filter）是一种电子滤波器，可以通过滤除高于特定频率的信号来实现信号的平滑和去噪。

它由一个电阻和一个电容组成，通过调整电阻和电容的数值可以实现不同截止频率的滤波效果。

RC低通滤波器的工作原理是利用电容器对高频信号具有阻抗，而对低频信号具有通过性的特性。

当电容器极大时，其对高频信号的阻抗很低，几乎为空载状态。

而对于低频信号，电容器对其具有较高的阻抗，可以起到滤除高频成分的作用。

通过合理选择电阻值和电容值，可以让滤波器在特定的截止频率处起到最佳的滤波效果。

设计一个RC低通滤波器需要确定以下几个参数：1.截止频率：截止频率是指滤波器开始对信号进行衰减的频率。

一般来说，截止频率越高，滤波器对高频成分的抑制效果越好。

截止频率可以根据需要进行调整，常用的截止频率有120Hz、1kHz、10kHz等。

2.阻抗匹配：在设计RC滤波器时，需要保证信号源的输出阻抗与滤波器的输入阻抗相匹配。

这样可以防止信号源的阻抗对滤波器的传输特性产生影响。

3.选择电阻和电容：根据所需的截止频率，可以通过计算公式选择合适的电阻和电容。

其中，电容的值决定了滤波器的截止频率，而电阻的值则影响滤波器的响应时间。

较小的电阻值会导致滤波器响应更快，但也会引入更多的噪声。

4.阻带衰减：设计RC低通滤波器时应考虑阻带衰减的要求。

阻带衰减是指滤波器在截止频率之上的频率范围内，对信号的抑制程度。

较高的阻带衰减可以更好地阻止高频噪声的干扰，但也可能导致传输信号的失真。

在进行RC低通滤波器的设计之前，可以先进行一些理论计算来确定所需的电阻和电容数值。

计算公式为：截止频率f=1/(2πRC)其中，f为截止频率，R为电阻值，C为电容值。

然后，根据计算的结果选择合适的标准电阻和电容数值进行搭配。

可以使用表格或在线工具来快速找到合适的数值组合。

常见的电阻和电容值有标准数值系列，如E12、E24、E96等。

低通滤波器的设计与优化低通滤波器是一种能够将高频信号削弱而保留低频信号的电子设备。

在信号处理和通信系统中，低通滤波器被广泛应用于去除噪声、降低信号失真以及频率分析等领域。

本文将介绍低通滤波器的设计原理、常见的设计方法以及优化技术。

一、低通滤波器的设计原理低通滤波器的设计原理基于信号的频率特性。

它能够通过设置一个截止频率，将高于该频率的信号滤除。

截止频率是指滤波器对信号进行衰减的临界频率。

低于截止频率的信号成为通过信号，而高于截止频率的信号则被滤除。

二、常见的低通滤波器设计方法1. RC低通滤波器设计方法RC低通滤波器是一种简单且常用的低通滤波器。

它由一个电阻（R）和一个电容（C）组成。

该滤波器的截止频率（fc）可以通过选择合适的电阻和电容值来实现。

一般情况下，截止频率与电容和电阻的乘积成反比。

因此，可以通过调整电容和电阻的比值来实现滤波器的截止频率。

2. 无源滤波器设计方法无源滤波器是一种只由被动元件（如电阻、电容、电感）构成的滤波器。

常见的无源滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

这些滤波器可以通过调节元件的数值和结构来实现不同的频率响应。

三、低通滤波器的优化技术1. 频率响应优化频率响应是指滤波器在不同频率下的响应特性。

要优化低通滤波器的频率响应，可以通过调整滤波器的阶数、元件数值以及滤波器结构等方式来实现。

同时，利用计算机仿真工具进行频率响应分析和优化也是一种常用的方法。

2. 抗混叠设计在使用模拟信号进行数字化处理时，会出现混叠现象。

抗混叠设计是指优化低通滤波器的频率特性，以确保信号在进行采样和重建时不会出现混叠。

其中，选择合适的截止频率和滤波器响应是关键。

3. 噪声优化在实际应用中，低通滤波器常常用于去除信号中的噪声。

优化低通滤波器的噪声特性可以通过选择低噪声元件、优化电路布局以及增加可调节的增益控制等方式来实现。

四、低通滤波器的应用领域低通滤波器在各个领域都有广泛的应用。

运算放大器低通滤波器的设计低通滤波器是一种常见的滤波器，它可以将高频信号从输入信号中去除，只保留低频信号。

在运算放大器（Operational Amplifier，简称Op Amp）电路中，低通滤波器的设计可以用于滤除噪声、降低干扰等方面，使得输出信号更加准确和稳定。

一、低通滤波器的基本原理低通滤波器的基本原理是通过阻挡高频信号，只允许低频信号通过。

在运算放大器电路中，可以使用电容器和电阻实现低通滤波器。

1.RC低通滤波器RC低通滤波器是一种简单实用的滤波器，它由一个电阻和一个电容组成。

当输入信号通过电阻流入电容时，电容会逐渐充电，导致高频信号的幅度减小，从而实现滤波作用。

2.RC低通滤波器的截止频率RC低通滤波器的截止频率是指当输入信号的频率大于截止频率时，滤波器开始起作用，将高频信号滤除。

RC低通滤波器的截止频率可以通过以下公式计算：f_c=1/(2πRC)其中，f_c为截止频率，R为电阻值，C为电容值，π为圆周率。

二、运算放大器低通滤波器的设计步骤下面将介绍如何设计一个基于运算放大器的低通滤波器。

1.确定截止频率在设计低通滤波器之前，首先需要确定所需的截止频率。

根据应用需求和信号特性，选择适当的截止频率。

2.选择电容和电阻值根据所选截止频率，可以使用上述公式求解所需的电容和电阻值。

常见的电容和电阻值可以通过硬件电子元件手册或市场供应商的数据手册进行选择。

3.选择适当的运算放大器选择一个合适的运算放大器，以满足设计要求。

运算放大器应具有高增益、高输入阻抗和低输出阻抗等特性。

4.建立电路连接将所选运算放大器、电阻和电容连接成一个低通滤波器的电路。

具体的连接方式可以参考运算放大器数据手册或其他相关资料。

5.设计电源为运算放大器电路提供适当的电源。

根据运算放大器的需求，选择合适的电源电压和电源电容。

6.调试和测试将设计好的低通滤波器电路进行调试和测试。

通过输入不同频率的信号，观察输出信号的响应和滤波效果。

无源RC滤波器设计设计无源RC滤波器的步骤如下：1.确定所需的滤波器类型（低通、高通、带通、带阻）以及截止频率。

在本文中，我们将以低通滤波器为例进行讲解。

低通滤波器允许低于截止频率的频率通过并削弱高于截止频率的频率。

2. 计算截止频率（fc）和阻抗匹配电阻（Rf）。

截止频率决定了滤波器的截止频率，阻抗匹配电阻用于将输入和输出阻抗匹配以获得更好的性能。

- 对于低通滤波器，截止频率（fc）计算公式为：fc = 1 /(2πRfC)，其中π是圆周率。

-对于阻抗匹配电阻（Rf），一般选择与电阻（R）相等。

这样可以使输入和输出的阻抗匹配，以避免信号损失。

3.根据截止频率计算电容（C）的值。

电容值的选择需要根据所需的截止频率和电阻（R）的取值来确定。

-电容值（C）计算公式为：C=1/(2πfR)，其中f为截止频率。

-在实际设计中，可以选择与标准电容值最接近的值，并根据需要进行微调。

4.确定电阻（R）的值。

电阻的取值也需要根据所需的截止频率和电容的取值来确定。

-电阻（R）的取值一般为标准电阻值，例如1KΩ、10KΩ等。

-在实际设计中，可以选择与标准电阻值最接近的值，并根据需要进行微调。

5.确定信号输入和输出的连接方式。

一般情况下，输入信号通过电容连接到滤波器的输入端，输出信号则通过电阻连接到滤波器的输出端。

设计无源RC低通滤波器实例：假设我们需要设计一个无源RC低通滤波器，其截止频率为10kHz。

现在，我们来计算电容和电阻的值。

根据截止频率计算电容（C）的值：C=1/(2πfR)=1/(2π*10kHz*R)其中，R为电阻值，为了简化计算，我们选择R=10KΩ。

C=1/(2π*10kHz*10KΩ)=1.59nF所以，选择最接近的标准电容值为1.5nF。

选择与电容值匹配的电阻值，我们选择R=10KΩ。

所以，设计出的无源RC低通滤波器的电路图如下：```----C(1.5nF)输入信号----，------，----输出信号----R(10KΩ)```需要注意的是，这只是一个示例设计，实际的设计可能会根据具体需求进行微调。

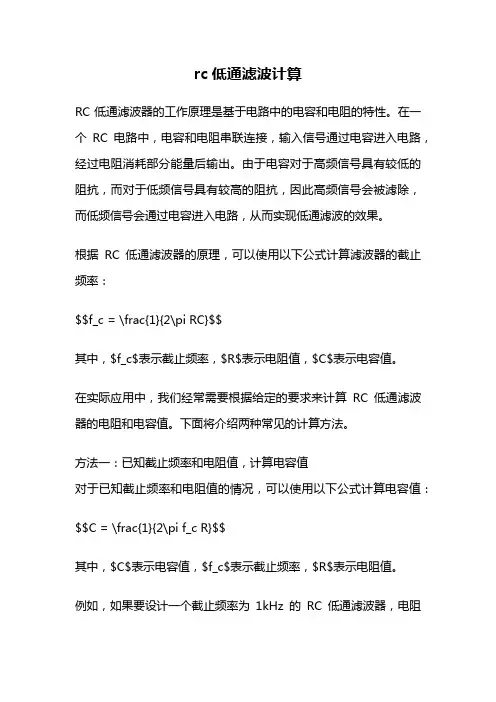

rc低通滤波计算RC低通滤波器的工作原理是基于电路中的电容和电阻的特性。

在一个RC电路中，电容和电阻串联连接，输入信号通过电容进入电路，经过电阻消耗部分能量后输出。

由于电容对于高频信号具有较低的阻抗，而对于低频信号具有较高的阻抗，因此高频信号会被滤除，而低频信号会通过电容进入电路，从而实现低通滤波的效果。

根据RC低通滤波器的原理，可以使用以下公式计算滤波器的截止频率：$$f_c = \frac{1}{2\pi RC}$$其中，$f_c$表示截止频率，$R$表示电阻值，$C$表示电容值。

在实际应用中，我们经常需要根据给定的要求来计算RC低通滤波器的电阻和电容值。

下面将介绍两种常见的计算方法。

方法一：已知截止频率和电阻值，计算电容值对于已知截止频率和电阻值的情况，可以使用以下公式计算电容值：$$C = \frac{1}{2\pi f_c R}$$其中，$C$表示电容值，$f_c$表示截止频率，$R$表示电阻值。

例如，如果要设计一个截止频率为1kHz的RC低通滤波器，电阻值为10kΩ，可以将这些数值代入公式进行计算，得到电容值为：$$C = \frac{1}{2\pi \times 1000 \times 10000} = 1.59 \mu F$$因此，选取1.59μF的电容和10kΩ的电阻可以实现所需的滤波效果。

方法二：已知截止频率和电容值，计算电阻值对于已知截止频率和电容值的情况，可以使用以下公式计算电阻值：$$R = \frac{1}{2\pi f_c C}$$例如，如果要设计一个截止频率为10kHz的RC低通滤波器，电容值为100nF，可以将这些数值代入公式进行计算，得到电阻值为：$$R = \frac{1}{2\pi \times 10000 \times 0.0000001} ≈ 159.15Ω$$因此，选取159.15Ω的电阻和100nF的电容可以实现所需的滤波效果。

需要注意的是，由于电容和电阻的实际值有限，通常需要选择最接近计算值的标准值。

rc低通滤波器截止频率计算以《rc低通滤波器截止频率计算》为标题，本文主要讨论RC低通滤波器截止频率的计算方法。

首先，我们将给出RC低通滤波器的基本原理，然后将详细说明计算截止频率的方法。

最后，将提出一些使用建议和实际应用的建议。

RC低通滤波器是一种电路，由一个电阻和一个电容组成，它将大于一定阈值的高频信号减弱，从而实现信号的滤波。

它的特点是低衰减宽带，抗闪烁稳定性强。

另外，它的频率响应曲线是一个下降的指数曲线，因此，它的截止频率是一个至关重要的参数。

计算RC低通滤波器截止频率的最简单方法是使用已知的电路参数，如电阻、电容和输入阻抗，以及滤波器频率响应曲线。

RC低通滤波器截止频率可以通过以下公式计算得出：截止频率=1/ (2πRC)其中，R代表滤波器电阻大小，C代表滤波器电容大小，输入抗阻器的大小和输入信号的频率响应曲线也将会影响滤波器的截止频率。

综上所述，RC低通滤波器截止频率的计算方法已经是比较清楚的了，只需根据上面的公式和具体的滤波器参数即可计算出相应的截止频率，而且这一计算结果也是可靠的。

在使用RC低通滤波器设计时，应遵循以下一些建议：1、一般而言，滤波器切换频率应小于信号抖动频率，以达到良好的抑制抖动的效果；2、设计时应考虑滤波器的不同频率的响应曲线；3、设计时，应考虑电路消耗的功率问题，确保滤波器的稳定性。

由于RC低通滤波器有如此众多优点，因此它在各种电子电路中有着广泛的应用。

在电源线中，它可以用来抑制由于工作频率和高频电压抖动引起的输出电压波动；在信号路径中，它可以用来抑制信号交叉抖动，提高信号的可靠性和稳定性；在数字电路中，它可以用来抑制高频噪声，改善数字电路的工作效果。

总的来说，RC低通滤波器的截止频率是设计电路的关键参数，可以有效抑制由于高频频率和高频抖动引起的各种干扰。

如果正确设计，RC低通滤波器也可以有效提高电路的工作效率和稳定性。

低通滤波器设计原理一、介绍滤波器是一种能够改变信号频率特性的电路或设备。

在信号处理中，低通滤波器是一种允许低频信号通过而阻止高频信号通过的滤波器。

本文将介绍低通滤波器的设计原理和相关概念。

二、滤波器的工作原理低通滤波器的设计原理基于信号的频率成分。

在滤波器中，信号通过一个称为通带的频率范围，而被阻断的频率范围称为阻带。

低通滤波器将高于某个截止频率的信号阻断，只允许低于截止频率的信号通过。

截止频率通常以赫兹（Hz）为单位表示。

三、滤波器的类型低通滤波器有多种类型，包括RC低通滤波器、RLC低通滤波器、无源滤波器和有源滤波器等。

不同类型的低通滤波器在实现截止频率和频率响应方面有所不同，因此在设计过程中需要根据具体需求选择合适的滤波器类型。

四、RC低通滤波器的设计原理RC低通滤波器是一种简单且常用的低通滤波器。

它由一个电阻（R）和一个电容（C）组成。

在RC低通滤波器中，电阻和电容的数值决定了截止频率。

截止频率可以通过以下公式计算：截止频率= 1 / (2 * π * R * C)其中，π是圆周率，R是电阻的阻值，C是电容的电容值。

五、RLC低通滤波器的设计原理RLC低通滤波器是一种更复杂的低通滤波器，由一个电阻（R）、一个电感（L）和一个电容（C）组成。

在RLC低通滤波器中，截止频率由电阻、电感和电容的数值共同决定。

截止频率可以通过以下公式计算：截止频率= 1 / (2 * π * sqrt(L * C))其中，π是圆周率，L是电感的电感值，C是电容的电容值。

六、无源滤波器的设计原理无源滤波器是指不使用放大器的滤波器。

常见的无源滤波器包括RC 低通滤波器和RLC低通滤波器。

无源滤波器的设计原理是基于电阻、电容和电感的组合，通过改变它们的数值来实现不同的截止频率。

七、有源滤波器的设计原理有源滤波器是指使用放大器的滤波器。

有源滤波器可以实现更高的增益和更陡的滚降斜率，因此在一些需要更精确滤波的应用中被广泛使用。

低通滤波器设计实验报告实验报告：低通滤波器设计实验一、引言二、实验目的1.了解低通滤波器的工作原理；2.学习设计并实现一个基本的低通滤波器；3.掌握滤波器的性能指标及测试方法。

三、实验原理（插入低通滤波器的频率特性图）低通滤波器的频率特性通常由三个主要指标来描述：截止频率、通带增益和阻带抑制。

截止频率是指在该频率上，滤波器输出信号的幅度下降到输入信号幅度的一半。

通带增益是指在截止频率以下，滤波器对信号的放大倍数。

阻带抑制是指在截止频率以上，滤波器对信号的削弱。

根据实验要求，我们将设计一个RC低通滤波器。

RC低通滤波器使用一个电阻-电容（RC）电路来实现滤波功能。

其理论的3dB截止频率可由以下公式计算得出：f_c=1/(2πRC)四、实验步骤1.根据实验要求，选择合适的电阻R和电容C的数值。

推荐选择R为1kΩ，C为1uF；2.连接电阻和电容组成RC低通滤波器电路；3.输入测试信号，通过滤波器；4.测试输出信号，并记录测量值；5.使用示波器观察输入和输出信号的波形，比较滤波效果。

五、实验结果实验中我们选择了电阻值为1kΩ，电容值为1uF的RC低通滤波器进行设计。

通过实验测试，我们在输入方波信号中观察到了明显的滤波效果。

输出信号的高频分量被滤除，输出波形更加平滑。

使用示波器测量了输入和输出信号的幅度并记录如下：（插入输入输出信号的幅度测量表）根据测量结果，我们可以计算出滤波器的截止频率为：（计算结果）。

通过观察示波器上的波形，我们发现输出信号的幅度在截止频率以下保持稳定放大，而在截止频率以上则逐渐衰减。

六、实验总结通过本次实验，我们了解了低通滤波器的基本原理，并设计并实现了一个基本的RC低通滤波器。

通过观察示波器上的波形和测量输出信号的幅度，我们判断滤波器的截止频率和滤波效果。

本次实验的结果表明，RC低通滤波器可以有效滤除输入信号中的高频分量，从而实现对低频信号的保留。

滤波器的截止频率和增益等参数可以通过选择合适的电阻和电容数值来实现。

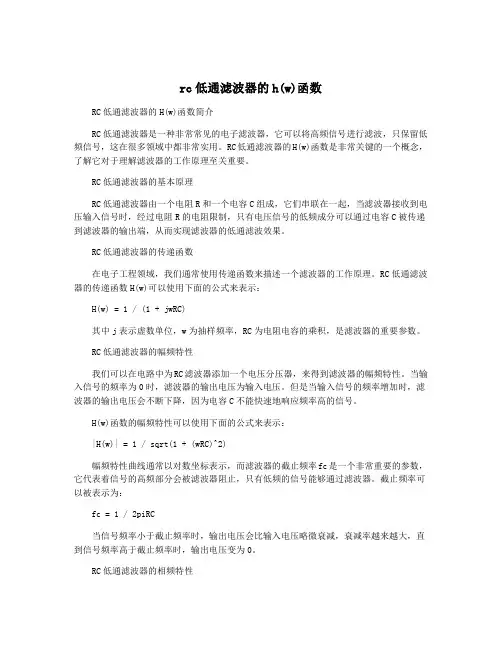

rc低通滤波器的h(w)函数RC低通滤波器的H(w)函数简介RC低通滤波器是一种非常常见的电子滤波器，它可以将高频信号进行滤波，只保留低频信号，这在很多领域中都非常实用。

RC低通滤波器的H(w)函数是非常关键的一个概念，了解它对于理解滤波器的工作原理至关重要。

RC低通滤波器的基本原理RC低通滤波器由一个电阻R和一个电容C组成，它们串联在一起，当滤波器接收到电压输入信号时，经过电阻R的电阻限制，只有电压信号的低频成分可以通过电容C被传递到滤波器的输出端，从而实现滤波器的低通滤波效果。

RC低通滤波器的传递函数在电子工程领域，我们通常使用传递函数来描述一个滤波器的工作原理。

RC低通滤波器的传递函数H(w)可以使用下面的公式来表示：H(w) = 1 / (1 + jwRC)其中j表示虚数单位，w为抽样频率，RC为电阻电容的乘积，是滤波器的重要参数。

RC低通滤波器的幅频特性我们可以在电路中为RC滤波器添加一个电压分压器，来得到滤波器的幅频特性。

当输入信号的频率为0时，滤波器的输出电压为输入电压。

但是当输入信号的频率增加时，滤波器的输出电压会不断下降，因为电容C不能快速地响应频率高的信号。

H(w)函数的幅频特性可以使用下面的公式来表示：|H(w)| = 1 / sqrt(1 + (wRC)^2)幅频特性曲线通常以对数坐标表示，而滤波器的截止频率fc是一个非常重要的参数，它代表着信号的高频部分会被滤波器阻止，只有低频的信号能够通过滤波器。

截止频率可以被表示为：fc = 1 / 2piRC当信号频率小于截止频率时，输出电压会比输入电压略微衰减，衰减率越来越大，直到信号频率高于截止频率时，输出电压变为0。

RC低通滤波器的相频特性H(w)函数还具有相频特性，它在电子工程的设计和分析中也非常重要。

RC低通滤波器的相频特性可以用下面的公式表示：∠H(w) = atan(-wRC)这意味着，当输入信号的频率高于截止频率时，滤波器会对信号产生一个90度的相位延迟。

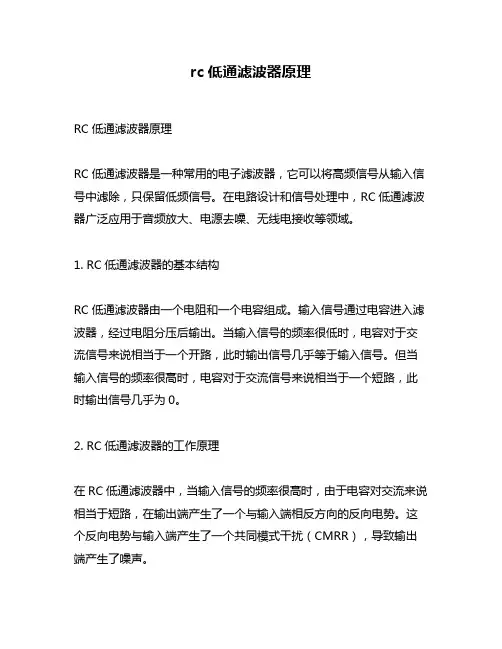

rc低通滤波器原理RC低通滤波器原理RC低通滤波器是一种常用的电子滤波器，它可以将高频信号从输入信号中滤除，只保留低频信号。

在电路设计和信号处理中，RC低通滤波器广泛应用于音频放大、电源去噪、无线电接收等领域。

1. RC低通滤波器的基本结构RC低通滤波器由一个电阻和一个电容组成。

输入信号通过电容进入滤波器，经过电阻分压后输出。

当输入信号的频率很低时，电容对于交流信号来说相当于一个开路，此时输出信号几乎等于输入信号。

但当输入信号的频率很高时，电容对于交流信号来说相当于一个短路，此时输出信号几乎为0。

2. RC低通滤波器的工作原理在RC低通滤波器中，当输入信号的频率很高时，由于电容对交流来说相当于短路，在输出端产生了一个与输入端相反方向的反向电势。

这个反向电势与输入端产生了一个共同模式干扰（CMRR），导致输出端产生了噪声。

为了消除这种噪声，可以在输入端和输出端之间增加一个差分放大器。

差分放大器可以将输入信号和反向电势进行相消，从而消除共同模式干扰。

此外，还可以在电容和电阻之间增加一个补偿电阻，使得输出信号的幅度更加稳定。

3. RC低通滤波器的频率响应RC低通滤波器的频率响应是指滤波器对不同频率信号的响应情况。

由于电容对于高频信号来说具有很强的阻抗，因此RC低通滤波器对于高频信号具有很强的抑制作用。

而对于低频信号来说，由于电容对交流来说相当于开路，因此RC低通滤波器对于低频信号基本不产生影响。

RC低通滤波器的截止频率是指当输入信号达到一定频率时，输出信号下降到原始幅度的一半。

截止频率与电容和电阻的取值有关。

当电容值较大或者电阻值较小时，截止频率越小；反之亦然。

4. RC低通滤波器的优点和缺点RC低通滤波器具有简单、易于实现、成本低廉等优点，适用于一些对于信号要求不高的场合。

同时，由于RC低通滤波器的频率响应不是非常理想，因此在对信号品质要求较高的场合，可能需要采用其他类型的滤波器。

5. RC低通滤波器的应用RC低通滤波器广泛应用于音频放大、电源去噪、无线电接收等领域。

RC无源滤波器电路及其原理一、低通滤波器原理：低通滤波器(RC高通滤波器)可以通过传递低于截止频率的信号，并将高于截止频率的信号过滤掉。

低通滤波器电路是通过将电容器连接在输入信号和输出信号的路径上，通过对高频信号的衰减实现滤波。

RC低通滤波器的电路原理图如下：```Rinput ，/\/\/\/\，— outputC```电容C起到隔直阻交，在频率较低时阻抗高，电流难通过；而频率较高时阻抗低，电流容易通过。

当信号的频率较低时，经过电容的阻碍作用，导致电阻R处的电压下降；而当信号的频率较高时，电容的阻碍作用降低，电阻R处的电压保持稳定。

当频率为无穷大时，电容器变成短路，整个电压都被电阻消耗，输出电压为0；当频率为0时，电容器变成开路，输入信号全部通过。

所以，RC低通滤波器的截止频率定义为当输出电压下降到输入电压的70.7%时对应的频率。

在RC低通滤波器中，RC的值越小，截止频率越高；RC的值越大，截止频率越低。

通过改变RC的数值，可以实现对不同频率的信号进行滤波。

二、高通滤波器原理：高通滤波器(RC低通滤波器)可以通过传递高于截止频率的信号，并将低于截止频率的信号过滤掉。

高通滤波器电路是通过将电容器连接在输入信号和输出信号的路径上，通过对低频信号的衰减实现滤波。

RC高通滤波器的电路原理图如下：```Rinput ，—/\/\/\/\，— outputC```电容C起到隔直阻交，在频率较高时阻抗高，电流难通过；而频率较低时阻抗低，电流容易通过。

当信号的频率较高时，经过电容的阻碍作用，导致电阻R处的电压下降；而当信号的频率较低时，电容的阻碍作用降低，电阻R处的电压保持稳定。

当频率为无穷大时，电容器变成短路，输入信号全部通过；当频率为0时，电容器变成开路，整个电压都被电阻消耗，输出电压为0。

所以，RC高通滤波器的截止频率定义为当输出电压下降到输入电压的70.7%时对应的频率。

在RC高通滤波器中，RC的值越小，截止频率越高；RC的值越大，截止频率越低。

RC低通滤波器设计首先，让我们了解RC低通滤波器的工作原理。

RC低通滤波器由一个电阻（R）和一个电容（C）组成。

它利用RC电路的特性，通过电阻和电容之间的充放电时间常数来滤除高频噪声。

在RC低通滤波器的设计中，有几个重要的参数需要考虑。

首先是截止频率（cutoff frequency），表示滤波器开始滤除高频信号的频率。

截止频率可以通过以下公式计算：fc = 1 / (2πRC)其中，fc表示截止频率，R表示电阻值，C表示电容值。

其次是滤波器的阶数（order of the filter），表示滤波器在截止频率以上如何滤除高频信号。

阶数越高，滤波器的滤波效果越好。

常见的RC低通滤波器阶数为1和2阶。

在设计RC低通滤波器时，首先需要确定所需的截止频率和阶数。

然后，选择合适的电阻和电容值以满足设计需求。

在选择电阻值方面，一般选择较大的电阻值，以增加截止频率的精度。

电阻值的选择应考虑到电路的功耗和输入输出阻抗的要求。

在选择电容值方面，一般选择较小的电容值，以便电容器充放电的时间常数较短。

电容值的选择要考虑到滤波器的响应时间和频率范围。

此外，还应考虑电阻和电容的可用性和成本。

常见的电阻和电容值可以在电子元器件供应商的规格表中找到。

设计完RC低通滤波器后，还需要验证其性能。

可以通过使用电子设计自动化（EDA）软件进行仿真，或使用实际的电子元器件进行实验来验证滤波器的性能。

总结起来，RC低通滤波器是一种常见的电子滤波器，适用于滤除高频信号。

在设计RC低通滤波器时，需要考虑截止频率、阶数和电阻、电容值的选择。

设计完成后，可以通过仿真或实验来验证滤波器的性能。

R C低通滤波器1、电路的组成
所谓的低通滤波器就是允许低频信号通过，而将高频信号衰减的电路，RC低通滤波器电路的组成如图3-17所示。

2、电压放大倍数
令
（
（
通电路的相频特性。

在电子电路中，描述电路幅频特性和相频特性的单位通常用对数传输单位分贝。

3、对数传输单位分贝（dB）的定义
在电信号的传输过程中，为了估计线路对信号传输的有效性，经常要计算的值。

式中的P0和P i 分别为线路输出端和输入端信号的功率。

当多级线路相串联时，总的的值为：
对上式取对数可简化计算，利用对数来描述的，被定义为对数传输单位贝尔（B）。

即
（3-22）
贝尔的单位太大了，在实际上通常用贝尔的十分之一为计量单位，称为分贝（dB）。

即，1B=10dB。

（
P
（3-25）
由上式可得通带截止频率f P的物理意义是：因低通电路的增益随频率的增大而下降，当低通电路的增益下降了3dB时所对应的频率就是通带截止频率f P。

若不用增益来表示，也可以说，当电路的放大倍数下降到原来的0.707时所对应的频率。

对于低通滤波器，该频率通常又称为上限截止频率，用符号f H来表示。

根据f P的定义可得f H的表达式为：
（3-26）
（2）当f>10f P时
当f>10f P时，式3-24中的项比10大,公式中的1可忽略,式3-24的结果为
项比。

低通滤波器的设计低通滤波器是一种常用的信号处理器件，其作用是通过滤除高频信号成分，仅保留低频信号成分。

低通滤波器被广泛应用于音频处理、通信系统、图像处理等领域。

本文将详细介绍低通滤波器的设计原理、常见类型和设计方法。

一、设计原理：低通滤波器的设计原理基于频率响应的概念。

频率响应是描述滤波器在不同频率上的输出响应的函数。

在低通滤波器中，我们希望将高频信号抑制掉，只保留低频信号。

频率响应可以通过滤波器的幅频特性来表示，即滤波器的输出信号幅度对不同频率信号的响应。

二、常见类型：1.RC低通滤波器：RC低通滤波器是一种基本的被动滤波器。

它由一个电阻和一个电容构成，具有简单的电路结构和较低的成本。

RC低通滤波器的主要特点是随着频率的增加，输出信号幅度逐渐减小。

2.LC低通滤波器：LC低通滤波器是由L（电感）和C（电容）两个元件组成的被动滤波器。

它具有较高的品质因数和较低的阻抗。

LC低通滤波器可以用于更高频率范围的信号处理，并具有较好的抑制高频噪声和干扰的能力。

3. Butterworth 低通滤波器：Butterworth 低通滤波器是一种常用的模拟滤波器，其特点是在通带中幅值基本保持不变，而在截止频率附近有较平坦的过渡带和陡峭的阻带边缘。

Butterworth 低通滤波器的频率响应可以通过林肯图、巴特沃斯图等图形来表示。

三、设计方法：设计一个低通滤波器需要确定以下几个参数：截止频率、滤波器类型、阶数和电路元件选择。

1.确定截止频率：截止频率是指滤波器开始起作用且对信号进行衰减的频率。

根据应用需求和信号频谱，选择一个适当的截止频率。

2. 选择滤波器类型：根据应用需求和技术要求，选择合适的滤波器类型，如RC滤波器、LC滤波器、Butterworth滤波器等。

3.确定阶数：滤波器的阶数是指滤波器的输出与输入之间的数量关系。

阶数越高，滤波器的带宽越窄。

根据应用需求和系统性能要求，确定一个适当的阶数。

4.选择电路元件：根据设计参数和理论计算，选择合适的电阻、电容、电感等元件。

RC矮通滤波器之阳早格格创做
1、电路的组成
所谓的矮通滤波器便是允许矮频旗号通过，而将下频旗号衰减的电路，RC矮通滤波器电路的组成如图3-17所示.
2、电压搁大倍数
正在电子技能中，将电路输出电压与输进电压的比定义为电路的电压搁大倍数，或者称为传播函数，用标记Au去表示，正在那里Au为复数，即
令，则
（3-19）
的模战幅角为
（3-20）
（3-21）
式3-19称为RC矮通电路的频响个性，式3-20称为RC 矮通电路的幅频个性，式3-21称为RC矮通电路的相频个性.正在电子电路中，形貌电路幅频个性战相频个性的单位通时常使用对于数传输单位分贝.
3、对于数传输单位分贝（dB）的定义
正在电旗号的传输历程中，为了预计线路对于旗号传输
的灵验性，时常要预计的值.式中的P0战Pi分别为线路
输出端战输进端旗号的功率.当多级线路相串联时，总的
的值为：
对于上式与对于数可简化预计，利用对于数去形貌的
，被定义为对于数传输单位贝我（B）.即
（3-22）
贝我的单位太大了，正在本质上通时常使用贝我的格外之一为计量单位，称为分贝（dB）.即，1B=10dB.
果为
（????）
（????）
（????）
（????）
（????）
图3-18的上部是幅频个性，下部是相频个性.幅频个性中的直线是按3-24式绘的波特图，合线则是利用0dB线战十倍频20dB线所做的近似绘法。

RC低通滤波器的设计与测试设计RC低通滤波器的步骤如下：1. 确定截止频率（cutoff frequency）：截止频率是指滤波器开始对输入信号进行滤波的频率。

截止频率由用户根据应用需求确定。

2.选择电阻（R）：电阻的值决定了滤波器的增益和频率响应。

通常建议选择一个合适的标准值，如1kΩ或10kΩ。

3.选择电容（C）：电容的值也会影响滤波器的频率响应。

电容的值可以通过以下公式计算：-C=1/(2πfR)其中，C为电容的值，f为截止频率，R为电阻的值。

4.搭建电路：根据计算得到的电阻（R）和电容（C）的值，搭建RC低通滤波器的电路。

将电阻和电容连接起来，连接方式为一个端口连接到输入信号，另一个端口连接到地线。

这样就完成了RC低通滤波器的搭建。

5.测试滤波器：使用信号发生器产生各种频率的信号输入到滤波器中。

通过示波器或频谱仪监测滤波器的输出信号，以确保滤波器按照预期的方式过滤了高频信号。

需要注意的是，设计RC低通滤波器时，还需注意以下几点：1.阻抗匹配：输入信号和滤波器的输入端阻抗要相匹配，以保证信号传输的正确性和滤波器的工作稳定性。

2.降低功耗：在电阻（R）的选择中，应尽可能选择较高的阻值，以减少功耗。

3.更精确的设计：如果需要更精确的设计，可以考虑使用其他滤波器类型，如多级RC低通滤波器或更复杂的激励响应滤波器。

总结起来，设计和测试RC低通滤波器需要确定截止频率，选择合适的电阻和电容值，搭建电路，并通过信号发生器和示波器对滤波器进行测试。

通过这个过程，可以得到一个滤波效果良好的RC低通滤波器。
