低通滤波器设计整理

低通滤波器的设计低通滤波器是一种常用的信号处理工具，它可以将高频信号从输入信号中去除，只保留低频信号。

低通滤波器通常由一个滤波器系统和一个滤波器设计方法组成。

滤波器系统可以是传统的模拟滤波器系统，也可以是数字滤波器系统。

在本文中，我们将介绍低通滤波器的设计原理和常用方法。

设计低通滤波器的第一步是选择滤波器系统。

模拟滤波器系统使用电阻、电容和电感元件构建，它可以对连续时间信号进行滤波。

数字滤波器系统使用数字信号处理器（DSP）或者FPGA等数字电路进行滤波，它可以对离散时间信号进行滤波。

选择滤波器系统需要根据具体应用的需求和可获得的资源来确定。

根据滤波器系统的选择，我们可以使用不同的滤波器设计方法。

传统的模拟滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

这些方法在滤波器设计过程中，通过选择滤波器的截止频率、阻带衰减和通带波纹等参数来满足指定的滤波器性能要求。

传统滤波器设计方法通常需要使用频率响应和电路仿真工具进行设计和优化。

数字滤波器设计方法可以分为两类：基于窗函数的设计方法和基于优化算法的设计方法。

基于窗函数的设计方法通常是先选择一个窗函数（如矩形窗、汉宁窗等），然后通过窗函数与理想滤波器的卷积来得到滤波器的传递函数。

这种方法简单易用，但是不能满足任意的滤波器性能要求。

基于优化算法的设计方法可以得到更加灵活和精确的滤波器性能，但是设计复杂度也更高。

常用的优化算法包括最小二乘法、逼近理论和遗传算法等。

设计低通滤波器时，需要注意以下几点。

首先，滤波器的截止频率应该根据应用需求来确定。

如果需要滤波的频率范围很宽，可以考虑使用多级低通滤波器级联。

其次，滤波器的阻带衰减和通带波纹决定了滤波器的性能。

阻带衰减是指在截止频率之后，滤波器对高频信号的抑制能力，通带波纹是指在截止频率之前，滤波器对输入信号幅度的波动。

最后，滤波器的实现方式和资源消耗也需要考虑，例如模拟滤波器需要电阻、电容和电感元件，而数字滤波器需要DSP或者FPGA等硬件资源。

低通滤波器的设计一、理论基础1.数字滤波器基本原理数字滤波器是一种利用数字信号进行滤波的设备，通常由差分方程或差分方程的图解形式表示。

常见的数字滤波器类型包括递归滤波器（IIR）和非递归滤波器（FIR）。

2.数字滤波器的特性数字滤波器的特性包括通带增益、阻带增益和截止频率等。

根据不同的应用需求，我们可以选择合适的特性来设计我们所需的低通滤波器。

二、设计方法1.IIR滤波器设计IIR滤波器的设计主要基于模拟滤波器的特性转换方法，其中一种常用的方法是双线性变换法。

该方法将模拟滤波器的差分方程转换为数字滤波器的差分方程，从而实现数字滤波器的设计。

2.FIR滤波器设计FIR滤波器的设计主要基于窗函数法，该方法通过选择合适的窗函数来设计滤波器。

常见的窗函数包括矩形窗、汉宁窗和哈密顿窗等。

设计时，我们需要确定滤波器的阶数和窗函数类型，并选择合适的截止频率来满足需求。

三、设计实例以下是一个设计实例，假设我们需要设计一个以1kHz为截止频率的低通滤波器。

1.IIR滤波器设计（1）选择一个合适的模拟滤波器类型，如巴特沃斯滤波器。

（2）根据设计需求，选择合适的阶数和阻带增益。

（3）使用双线性变换法将模拟滤波器转换为数字滤波器。

（4）根据设计的数字滤波器的差分方程，计算滤波器系数。

（5）实现滤波器功能，可采用MATLAB等工具进行实现。

2.FIR滤波器设计（1）确定滤波器的阶数和窗函数类型，如选择100阶汉宁窗。

（2）根据截止频率和采样频率，计算滤波器的归一化频率。

（3）使用窗函数和归一化频率，计算滤波器的频域响应。

（4）根据频域响应，计算滤波器的时域响应。

（5）实现滤波器功能，可采用MATLAB等工具进行实现。

四、总结低通滤波器的设计是一个复杂的过程，需要根据具体的需求选择合适的滤波器类型和设计方法。

在设计过程中，需要考虑滤波器的特性、阶数、截止频率等因素，并利用数学工具进行计算和实现。

同时，设计的效果也需要进行验证和调试，以确保滤波器能够实现预期的功能。

微带低通滤波器的设计一、题目低通滤波器的设计技术参数：f < 900MHz；通带插入损耗；带外100MHz损耗；特性阻抗Z0=50 Ohm。

仿真软件：HFSS二、设计过程1、参数确定：设计一个微带低通滤波器，其技术参数为f < 900MHz；通带插入损耗；带外100MHz损耗；特性阻抗Z0=50 Ohm 。

2、设计方法：用高、底阻抗线实现滤波器的设计，高阻抗线可以等效为串联电感，低阻抗线可以等效为并联电容，计算各阻抗线的宽度及长度，确保各段长度均小于λ/8（λ为带内波长）。

3、设计过程：（1）确定原型滤波器：选择切比雪夫滤波器，Ώs = fs/fc = 1.82，Ώs -1 = 0.82及Lr = 0.2dB，Ls >= 30，查表得N=5，原型滤波器的归一化元件参数值如下：g1 = g5 = 1.3394，g2 = g4 = 1.3370，g3 = 2.1660，gL= 1.0000。

该滤波器的电路图如图1所示：图1（2）计算各元件的真实值：终端特性阻抗为Z0=50Ώ，则有C1 = C5 =g1/(2*pi*f0*Z0) = 1.3394/(2*3.1416*9*10^8*50) = 4.7372 pF，C3 = g3/(2*pi*f0*Z0) = 2.1660/(2*3.1416*9*10^8*50) = 7.6606 pF，L2 = L4 = Z0*g2/(2*pi*f0) = 50*1.3370/(2*3.1416*9*10^8) = 11.8277 nH。

（3）计算微带低通滤波器的实际尺寸：设低阻抗（电容）为Z0l = 15Ώ。

经过计算可得W/d = 12.3656，ε e = 2.4437，则微带宽度 W1 = W3 = W5 = W = 1.000*12.3656 = 12.3656mm，各段长度 l1 = l5 = Z0l*Vpl*C1 =15*3*10^11/sqrt(2.4437)*4.7372*10^-12 = 13.6370mm，l3 = Z0l*Vpl*C3 =15*3*10^11/sqrt(2.4437)*7.6606*10^-12= 22.0526mm，带内波长λ = Vpl/f =3*10^11/(sqrt(2.4437)9*10^8) = 213.23780mm，λ/8 = 26.654725mm，可知各段均小于λ/8，符合要求。

低通无源滤波器设计详细
滤波器的分类
滤波器可以根据其功能波形分为几类：高通、低通、带通、带阻等滤波器。

低通滤波器
低通滤波器以低频段为重点，将高频段的信号减弱或滤除而得到的滤波器，它可以有效地去除高频信号中的噪声。

通常用于网络过滤应用，能够有效地抑制高频率的干扰。

低通滤波器可以分为有源滤波器和无源滤波器。

无源滤波器
无源滤波器是由电感器和电容器组成的电路，不需要使用电源，其本质是一个振荡系统，将信号通过一组电感电容滤波，保留低频部分信号，抑制高频部分信号。

无源低通滤波器的设计
无源低通滤波器的基本设计电路是由电容C1和电感L1构成，它们并联组成的RLC共振电路。

这个共振电路有一个主要频率，它将过滤掉所有频率比该频率低的衰减信号，实现低通滤波的作用。

电路的电性能如下：
电容C1：为滤波器提供高阻抗，限制高频电路电流流过，而低频电路电流可以通过。

电容C1的选择和滤波频率有关，它的尺寸越大，滤波频率越低。

电感L1：滤除低频电路电流，阻止低频信号从原来的路径流过，而高频的信号可以通过电感L1中。

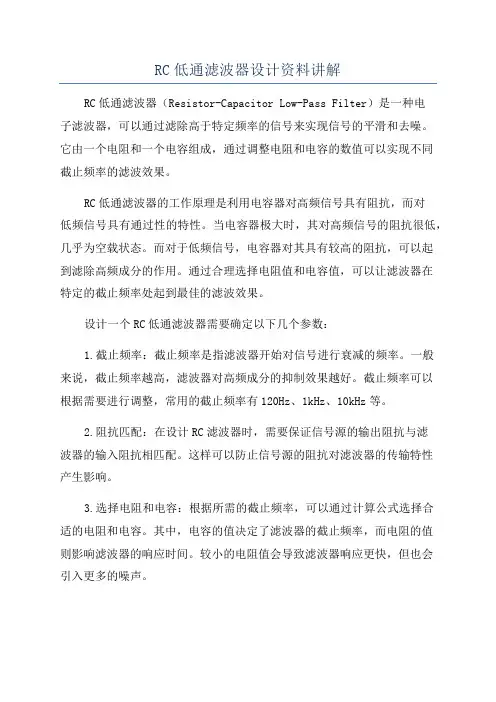

RC低通滤波器设计资料讲解RC低通滤波器（Resistor-Capacitor Low-Pass Filter）是一种电子滤波器，可以通过滤除高于特定频率的信号来实现信号的平滑和去噪。

它由一个电阻和一个电容组成，通过调整电阻和电容的数值可以实现不同截止频率的滤波效果。

RC低通滤波器的工作原理是利用电容器对高频信号具有阻抗，而对低频信号具有通过性的特性。

当电容器极大时，其对高频信号的阻抗很低，几乎为空载状态。

而对于低频信号，电容器对其具有较高的阻抗，可以起到滤除高频成分的作用。

通过合理选择电阻值和电容值，可以让滤波器在特定的截止频率处起到最佳的滤波效果。

设计一个RC低通滤波器需要确定以下几个参数：1.截止频率：截止频率是指滤波器开始对信号进行衰减的频率。

一般来说，截止频率越高，滤波器对高频成分的抑制效果越好。

截止频率可以根据需要进行调整，常用的截止频率有120Hz、1kHz、10kHz等。

2.阻抗匹配：在设计RC滤波器时，需要保证信号源的输出阻抗与滤波器的输入阻抗相匹配。

这样可以防止信号源的阻抗对滤波器的传输特性产生影响。

3.选择电阻和电容：根据所需的截止频率，可以通过计算公式选择合适的电阻和电容。

其中，电容的值决定了滤波器的截止频率，而电阻的值则影响滤波器的响应时间。

较小的电阻值会导致滤波器响应更快，但也会引入更多的噪声。

4.阻带衰减：设计RC低通滤波器时应考虑阻带衰减的要求。

阻带衰减是指滤波器在截止频率之上的频率范围内，对信号的抑制程度。

较高的阻带衰减可以更好地阻止高频噪声的干扰，但也可能导致传输信号的失真。

在进行RC低通滤波器的设计之前，可以先进行一些理论计算来确定所需的电阻和电容数值。

计算公式为：截止频率f=1/(2πRC)其中，f为截止频率，R为电阻值，C为电容值。

然后，根据计算的结果选择合适的标准电阻和电容数值进行搭配。

可以使用表格或在线工具来快速找到合适的数值组合。

常见的电阻和电容值有标准数值系列，如E12、E24、E96等。

低通滤波器的设计与优化低通滤波器是一种能够将高频信号削弱而保留低频信号的电子设备。

在信号处理和通信系统中，低通滤波器被广泛应用于去除噪声、降低信号失真以及频率分析等领域。

本文将介绍低通滤波器的设计原理、常见的设计方法以及优化技术。

一、低通滤波器的设计原理低通滤波器的设计原理基于信号的频率特性。

它能够通过设置一个截止频率，将高于该频率的信号滤除。

截止频率是指滤波器对信号进行衰减的临界频率。

低于截止频率的信号成为通过信号，而高于截止频率的信号则被滤除。

二、常见的低通滤波器设计方法1. RC低通滤波器设计方法RC低通滤波器是一种简单且常用的低通滤波器。

它由一个电阻（R）和一个电容（C）组成。

该滤波器的截止频率（fc）可以通过选择合适的电阻和电容值来实现。

一般情况下，截止频率与电容和电阻的乘积成反比。

因此，可以通过调整电容和电阻的比值来实现滤波器的截止频率。

2. 无源滤波器设计方法无源滤波器是一种只由被动元件（如电阻、电容、电感）构成的滤波器。

常见的无源滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

这些滤波器可以通过调节元件的数值和结构来实现不同的频率响应。

三、低通滤波器的优化技术1. 频率响应优化频率响应是指滤波器在不同频率下的响应特性。

要优化低通滤波器的频率响应，可以通过调整滤波器的阶数、元件数值以及滤波器结构等方式来实现。

同时，利用计算机仿真工具进行频率响应分析和优化也是一种常用的方法。

2. 抗混叠设计在使用模拟信号进行数字化处理时，会出现混叠现象。

抗混叠设计是指优化低通滤波器的频率特性，以确保信号在进行采样和重建时不会出现混叠。

其中，选择合适的截止频率和滤波器响应是关键。

3. 噪声优化在实际应用中，低通滤波器常常用于去除信号中的噪声。

优化低通滤波器的噪声特性可以通过选择低噪声元件、优化电路布局以及增加可调节的增益控制等方式来实现。

四、低通滤波器的应用领域低通滤波器在各个领域都有广泛的应用。

二阶低通滤波器的设计要点1.滤波器类型选择：二阶低通滤波器有许多不同的类型，包括巴特沃斯、切比雪夫、贝塞尔等。

根据实际需求选择合适的滤波器类型，以满足对于频率响应、阻带抑制等方面的要求。

2.滤波器参数选择：滤波器参数包括截止频率、阻带衰减等。

截止频率是指滤波器将信号截止的频率点，阻带衰减是指滤波器在截止频率之外的频段对信号的抑制程度。

需要根据实际应用需求选择合适的参数值，以保证所需的信号处理效果。

3.构建转移函数：根据选定的滤波器类型和参数，可以建立二阶低通滤波器的传递函数。

传递函数描述了滤波器对输入信号的响应特性，可以用于分析和设计滤波器。

4.滤波器电路实现：根据滤波器的传递函数，可以设计具体的电路实现。

常见的二阶低通滤波器电路包括RC电路、RLC电路等。

可以通过选择合适的电路拓扑和元件参数，来实现所需的滤波特性。

5.频率响应分析：设计完成后，需要进行频率响应分析，以确保滤波器的性能满足要求。

可以使用仿真工具或实验测量的方法，观察滤波器在不同频率下的响应特性。

若有需要，可以对设计参数进行调整以达到预期的性能。

6.稳定性和阻带波纹：稳定性是指滤波器的输出能否在有限时间内收敛到稳定的目标状态。

对于二阶低通滤波器，稳定性要求其传递函数的极点都位于左半平面，以保证系统的稳定性。

另外，阻带波纹是指滤波器在截止频率附近的振荡现象。

设计时需要注意减小阻带波纹的幅度，以确保输出信号的稳定性。

7.电路实现工艺：根据滤波器的实际应用场景，选择适当的电路实现工艺。

常见的工艺包括模拟电路实现、数字滤波器实现、集成电路实现等。

不同的工艺具有各自的优点和限制，需要根据实际情况选择适合的工艺。

8.优化设计：进行性能优化和设计改进。

可以通过参数调整、电路拓扑优化等方法来改进滤波器的性能。

此外，还可以使用自适应滤波、多级联结等技术来提高滤波器的性能。

总结起来，设计二阶低通滤波器需要考虑滤波器类型选择、参数选择、转移函数构建、电路实现、频率响应分析、稳定性和阻带波纹、电路实现工艺以及优化设计等要点。

运算放大器低通滤波器的设计低通滤波器是一种常见的滤波器，它可以将高频信号从输入信号中去除，只保留低频信号。

在运算放大器（Operational Amplifier，简称Op Amp）电路中，低通滤波器的设计可以用于滤除噪声、降低干扰等方面，使得输出信号更加准确和稳定。

一、低通滤波器的基本原理低通滤波器的基本原理是通过阻挡高频信号，只允许低频信号通过。

在运算放大器电路中，可以使用电容器和电阻实现低通滤波器。

1.RC低通滤波器RC低通滤波器是一种简单实用的滤波器，它由一个电阻和一个电容组成。

当输入信号通过电阻流入电容时，电容会逐渐充电，导致高频信号的幅度减小，从而实现滤波作用。

2.RC低通滤波器的截止频率RC低通滤波器的截止频率是指当输入信号的频率大于截止频率时，滤波器开始起作用，将高频信号滤除。

RC低通滤波器的截止频率可以通过以下公式计算：f_c=1/(2πRC)其中，f_c为截止频率，R为电阻值，C为电容值，π为圆周率。

二、运算放大器低通滤波器的设计步骤下面将介绍如何设计一个基于运算放大器的低通滤波器。

1.确定截止频率在设计低通滤波器之前，首先需要确定所需的截止频率。

根据应用需求和信号特性，选择适当的截止频率。

2.选择电容和电阻值根据所选截止频率，可以使用上述公式求解所需的电容和电阻值。

常见的电容和电阻值可以通过硬件电子元件手册或市场供应商的数据手册进行选择。

3.选择适当的运算放大器选择一个合适的运算放大器，以满足设计要求。

运算放大器应具有高增益、高输入阻抗和低输出阻抗等特性。

4.建立电路连接将所选运算放大器、电阻和电容连接成一个低通滤波器的电路。

具体的连接方式可以参考运算放大器数据手册或其他相关资料。

5.设计电源为运算放大器电路提供适当的电源。

根据运算放大器的需求，选择合适的电源电压和电源电容。

6.调试和测试将设计好的低通滤波器电路进行调试和测试。

通过输入不同频率的信号，观察输出信号的响应和滤波效果。

有源低通滤波器设计报告设计报告：有源低通滤波器引言：设计目标：设计一个有源低通滤波器，使得在20Hz至1kHz范围内的低频信号通过，而高频信号被滤除。

设计的滤波器应具有具有以下特点：输入输出阻抗低、幅频响应平坦、相频响应线性、通频带宽大，并且灵敏度较低。

设计原理：1.确定电路拓扑结构：我们选择二阶有源低通滤波器作为设计基础。

该电路结构可以保证较好的衰减特性和较低的通频带相移。

2.确定滤波器参数：根据设计要求，在20Hz至1kHz范围内，我们选择截止频率为500Hz。

根据Butterworth滤波器的特性，我们选择3dB的通频带宽。

根据传递函数的形式确定电容和电阻的数值。

3.运算放大器选择：为了使得设计达到较低的灵敏度，我们选择了具有高增益、高带宽和低噪声的运算放大器。

实施步骤：1.根据所选择的拓扑结构和滤波器参数，绘制电路设计图。

2.计算电容和电阻的数值，并选择标准值组件，进行原型测量。

3.利用示波器和信号发生器进行测量，得到幅频响应曲线和相频响应曲线。

结果分析：根据实验结果，我们得到了满足设计要求的有源低通滤波器。

1.幅频响应平坦性分析：从测得的幅频响应曲线可以看出，在20Hz至1kHz范围内，滤波器的增益相对稳定，变化幅度不大。

滤波器的通频带宽也接近设计要求的3dB带宽。

2.相频响应线性分析：通过测得的相频响应曲线可以看出，滤波器的相位变化较小，频率响应几乎是线性的。

3.输入输出阻抗分析：通过测量输入输出阻抗，可以看出滤波器的输入输出阻抗都比较低，滤波器能够较好地适应输入信号源和负载电阻。

总结：本设计报告介绍了有源低通滤波器的设计原理、实施步骤和结果分析。

通过设计和实验，我们验证了设计的滤波器达到了要求的性能指标。

有源低通滤波器在许多电子电路中起到了重要作用，例如音频放大器、通信系统等。

通过深入理解和掌握滤波器的设计原理和实施步骤，我们能够更好地应用滤波器于实际应用中，提高电路的性能和可靠性。

低通滤波器设计实验报告实验报告：低通滤波器设计实验一、引言二、实验目的1.了解低通滤波器的工作原理；2.学习设计并实现一个基本的低通滤波器；3.掌握滤波器的性能指标及测试方法。

三、实验原理（插入低通滤波器的频率特性图）低通滤波器的频率特性通常由三个主要指标来描述：截止频率、通带增益和阻带抑制。

截止频率是指在该频率上，滤波器输出信号的幅度下降到输入信号幅度的一半。

通带增益是指在截止频率以下，滤波器对信号的放大倍数。

阻带抑制是指在截止频率以上，滤波器对信号的削弱。

根据实验要求，我们将设计一个RC低通滤波器。

RC低通滤波器使用一个电阻-电容（RC）电路来实现滤波功能。

其理论的3dB截止频率可由以下公式计算得出：f_c=1/(2πRC)四、实验步骤1.根据实验要求，选择合适的电阻R和电容C的数值。

推荐选择R为1kΩ，C为1uF；2.连接电阻和电容组成RC低通滤波器电路；3.输入测试信号，通过滤波器；4.测试输出信号，并记录测量值；5.使用示波器观察输入和输出信号的波形，比较滤波效果。

五、实验结果实验中我们选择了电阻值为1kΩ，电容值为1uF的RC低通滤波器进行设计。

通过实验测试，我们在输入方波信号中观察到了明显的滤波效果。

输出信号的高频分量被滤除，输出波形更加平滑。

使用示波器测量了输入和输出信号的幅度并记录如下：（插入输入输出信号的幅度测量表）根据测量结果，我们可以计算出滤波器的截止频率为：（计算结果）。

通过观察示波器上的波形，我们发现输出信号的幅度在截止频率以下保持稳定放大，而在截止频率以上则逐渐衰减。

六、实验总结通过本次实验，我们了解了低通滤波器的基本原理，并设计并实现了一个基本的RC低通滤波器。

通过观察示波器上的波形和测量输出信号的幅度，我们判断滤波器的截止频率和滤波效果。

本次实验的结果表明，RC低通滤波器可以有效滤除输入信号中的高频分量，从而实现对低频信号的保留。

滤波器的截止频率和增益等参数可以通过选择合适的电阻和电容数值来实现。

低通滤波器设计实验报告实验报告：低通滤波器设计摘要：本实验旨在设计并实现一个低通滤波器。

首先，通过MATLAB软件进行初步设计和模拟，确定滤波器的传递函数。

然后，使用电路元件进行电路设计，并通过实验验证滤波器的性能。

实验结果表明，所设计的低通滤波器具有良好的滤波特性。

1.引言2.设计过程2.1初步设计首先，使用MATLAB软件进行初步设计和模拟。

根据实验要求，选择一阶巴特沃斯低通滤波器作为目标滤波器。

根据滤波器的截止频率和通带增益，可以计算出滤波器的传递函数。

2.2电路设计根据滤波器的传递函数，在电路设计中选择合适的电路元件进行搭建。

在本实验中，我们选择使用电感器、电容器和电阻器来搭建滤波器电路。

通过计算电路元件的阻抗和传递函数，可以选择合适的元件数值和连接方式。

2.3电路调试搭建完滤波器电路后，进行电路调试。

首先，使用信号发生器产生测试信号，并连接到滤波器输入端。

然后，通过示波器观察滤波器的输出信号，并调整电路参数，使得滤波器输出的信号满足设计要求。

3.实验结果在实验中，我们设计并实现了一个截止频率为1kHz的一阶巴特沃斯低通滤波器。

通过在MATLAB中进行模拟，计算出滤波器的传递函数为：H(s)=1/(s+2π*1000)根据上式，选择合适的电感器、电容器和电阻器进行电路设计和搭建。

最终，我们选择了1mH的电感器、4.7μF的电容器和1kΩ的电阻器。

将它们按照下图连接起来，完成了滤波器的电路设计和搭建。

电压源->电感器(L)->电容器(C)->电阻器(R)->接地在电路调试中，我们使用了1kHz的正弦信号作为测试信号，将其连接到滤波器输入端。

通过示波器观察滤波器的输出信号，并调整电路参数，使得滤波器输出的信号满足设计要求。

实验结果表明，滤波器具有良好的低通滤波特性，能够有效地滤除高于1kHz的信号分量。

4.结论本实验通过设计和实现一个低通滤波器，着重掌握了滤波器的原理和设计方法。

绝对经典的低通滤波器设计报告
深入
一、滤波器介绍
滤波器是一种用于过滤噪声或频率信号的电子设备。

它通过阻止特定
频率信号的通道，使得频率信号可以进行操作。

滤波器的主要目的是删减
或抑制特定频率的信号，或者抑制其他频率信号在其中一特定范围内的扰动。

典型的滤波器有很多种，包括低通滤波器（LPF），高通滤波器（HPF），带通滤波器（BPF），选通通滤波器（BTL），全通滤波器（APF），陷波滤波器（notch）以及滞回滤波器（LF）。

低通滤波器（LPF）是一种特殊的滤波器，它的主要功能是抑制高于通带的频率信号。

二、低通滤波器的基本原理
低通滤波器（LPF）是一种用于抑制高频分量的滤波器。

它有幅度和
相位两个特性，可以根据具体的应用需要，分别进行调整。

低通滤波器的
设计原理是，通过利用反馈，抑制那些高频分量，使之的波形更加满足应
用要求。

低通滤波器是一种特殊的滤波器，它的主要原理是将信号分割成更高
频和更低频两个部分，然后对高频分量进行衰减，使之满足特定要求。

FIR低通滤波器设计一、FIR低通滤波器的设计原理FIR低通滤波器是通过截断滤波器的频率响应来实现的。

设计过程中，需要确定滤波器的截止频率和滤波器的阶数。

阶数越高，滤波器的性能越好，但需要更多的计算资源。

截止频率决定了滤波器的带宽，对应于滤波器的3dB截止频率。

低通滤波器将高频部分去除，只保留低频部分。

二、FIR低通滤波器的设计步骤1.确定滤波器的阶数N：根据滤波器的性能要求，确定阶数N，一般通过试验和优化得到。

2.确定滤波器的截止频率：根据所需的频率特性，确定滤波器的截止频率，可以根据设计要求选择合适的截止频率。

3. 建立理想的频率响应：根据滤波器的类型和截止频率，建立理想的频率响应，例如矩形窗、Hamming窗等。

4.通过傅里叶反变换得到滤波器的冲激响应：将建立的理想频率响应进行傅里叶反变换，得到滤波器的冲激响应。

5.通过采样和量化得到滤波器的离散系数：根据采样频率和滤波器的冲激响应，得到滤波器的离散系数。

6.实现滤波器：利用离散系数和输入信号进行卷积运算，得到滤波器的输出信号。

三、常用的FIR低通滤波器设计方法1.矩形窗设计法：矩形窗设计法是一种简单的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。

矩形窗设计法的优点是简单易用，但是频率响应的副瓣比较高。

2. Hamming窗设计法：Hamming窗设计法是一种常用的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。

Hamming窗设计法可以减小副瓣，同时保持主瓣较窄。

3. Parks-McClellan算法：Parks-McClellan算法是一种常用的优化设计方法，通过最小化滤波器的最大截止误差来得到滤波器的系数。

Parks-McClellan算法可以得到相对较好的频率响应，但是计算量较大。

四、总结FIR低通滤波器设计是数字信号处理中的关键任务之一、设计滤波器的阶数和截止频率是设计的关键步骤，采用不同的设计方法可以得到不同的滤波器性能。

低通滤波器的设计低通滤波器是一种常用的信号处理器件，其作用是通过滤除高频信号成分，仅保留低频信号成分。

低通滤波器被广泛应用于音频处理、通信系统、图像处理等领域。

本文将详细介绍低通滤波器的设计原理、常见类型和设计方法。

一、设计原理：低通滤波器的设计原理基于频率响应的概念。

频率响应是描述滤波器在不同频率上的输出响应的函数。

在低通滤波器中，我们希望将高频信号抑制掉，只保留低频信号。

频率响应可以通过滤波器的幅频特性来表示，即滤波器的输出信号幅度对不同频率信号的响应。

二、常见类型：1.RC低通滤波器：RC低通滤波器是一种基本的被动滤波器。

它由一个电阻和一个电容构成，具有简单的电路结构和较低的成本。

RC低通滤波器的主要特点是随着频率的增加，输出信号幅度逐渐减小。

2.LC低通滤波器：LC低通滤波器是由L（电感）和C（电容）两个元件组成的被动滤波器。

它具有较高的品质因数和较低的阻抗。

LC低通滤波器可以用于更高频率范围的信号处理，并具有较好的抑制高频噪声和干扰的能力。

3. Butterworth 低通滤波器：Butterworth 低通滤波器是一种常用的模拟滤波器，其特点是在通带中幅值基本保持不变，而在截止频率附近有较平坦的过渡带和陡峭的阻带边缘。

Butterworth 低通滤波器的频率响应可以通过林肯图、巴特沃斯图等图形来表示。

三、设计方法：设计一个低通滤波器需要确定以下几个参数：截止频率、滤波器类型、阶数和电路元件选择。

1.确定截止频率：截止频率是指滤波器开始起作用且对信号进行衰减的频率。

根据应用需求和信号频谱，选择一个适当的截止频率。

2. 选择滤波器类型：根据应用需求和技术要求，选择合适的滤波器类型，如RC滤波器、LC滤波器、Butterworth滤波器等。

3.确定阶数：滤波器的阶数是指滤波器的输出与输入之间的数量关系。

阶数越高，滤波器的带宽越窄。

根据应用需求和系统性能要求，确定一个适当的阶数。

4.选择电路元件：根据设计参数和理论计算，选择合适的电阻、电容、电感等元件。

㈠设计题目：低通滤波器设计㈡主要指标和要求：用一个集成运算放大器和若干电阻、电容构成一截止频率为1000Hz的低通滤波器㈢方案选择及电路工作原理：低通滤波器是指低频信号能够通过而高频信号不能通过的的滤波器。

可以分为无源低通滤波器和有源低通滤波器两种。

⑴无源低通滤波器：一般的无源低通滤波器非常简单，只由电容C和电阻R组成。

如图，这种无源低通滤波器有两个主要缺点，一是电压放大倍数低，二是带负载能力差。

再加上不符合这个设计的要求，没有一个集成放大电路，所以在这个设计中不考虑这类电路。

⑵有源低通滤波器：有源低通滤波器分为有一阶有源低通滤波器，二阶有源低通滤波器及更高阶有源低通滤波器。

其中一阶有源低通滤波器电路图如右即在RC低通电路的后面加一个集成运放，引入了深度负反馈，其特点是电路简单，阻带衰减太慢，选择性较差。

二阶有源低通滤波器电路图其电路图如下：其输入电压经过两级低通电路，再加了一节RC低通滤波环节，幅频特性下降速度比一阶提高一倍，更接近理想情况。

且改善滤波效果，它比一阶低通滤波器的滤波效果更好。

其中的一个电容器C1原来是接地的，现在改接到输出端。

但显然C1的改接不影响通带增益。

对比与更高阶的有源低通滤波器，虽然更高阶的滤波电路可以进一步改善滤波特性，但二阶有源低通滤波器更方便于设计的计算与分析。

所以选择设计方案为：二阶有源低通滤波器㈣ 设计电路图，单元电路设计计算,元器件的选择等；根据二阶有源低通滤波器电路图设计电路图如下：根据设计要求，可知截止频率f 0=1000 Hz ，且根据课本知识知道，当等效品质因数Q=1时，既能保持通频带的增益，而且高频段幅频特性又能很快衰减，同时还避免了在 f = f 0 处幅频特性产生一个较大的凸峰，所以在这设计中默认等效品质因数Q=1.由课本相关公式可知：可首先选定电容C= 100nF ，则 ,R=1592Ω≈1.6K Ω，所以R=1.6K ΩRC f π 0 = 1f 0 C R π 2 1 =又有 ，所以A up =2. 因为A up =1+R F /R 1所以有1+R F /R 1=2，则R F = R 1在电路图中，为使集成运放两个输入端对地的电阻平衡，应使 R 1// R F =2R=1.6+1.6=3.2 K Ω则 R 1 =R F =3.2+3.2=6.4 K Ω则选 R 1 =R F =6.4 K Ω综上计算可得：电容C 1,C 2大小都为100Nf;电阻R 为1.6 K Ω，电阻R 1，R F 都为6.4 K Ω； 按本实验设计可有：V CC V EE 为正负大小等于15V 的直流电源；电路电源V i 为大小1V ，频率50Hz.㈤ 收获，体会和改进建议通过这次的课程设计，我充分的体验到了学习的乐趣，加深了对课本中滤波器这一章的知识的理解。

低通无源滤波器仿真与分析一、滤波器定义所谓滤波器（filter），是一种用来消除干扰杂讯的器件，对输入或输出的信号中特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器，其功能就是得到一个特定频率或消除一个特定频率。

一般可实为一个可实现的线性时不变系统。

二、滤波器的分类常用的滤波器按以下类型进行分类。

1)按所处理的信号：按所处理的信号分为模拟滤波器和数字滤波器两种。

2)按所通过信号的频段按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。

低通滤波器：它允许信号中的低频或直流分量通过，抑制高频分量或干扰和噪声。

高通滤波器：它允许信号中的高频分量通过，抑制低频或直流分量。

带通滤波器：它允许一定频段的信号通过，抑制低于或高于该频段的信号、干扰和噪声。

带阻滤波器：它抑制一定频段内的信号，允许该频段以外的信号通过。

3)按所采用的元器件按所采用的元器件分为无源和有源滤波器两种。

无源滤波器：仅由无源元件(R、L 和C)组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

有源滤波器：由无源元件(一般用R和C)和有源器件(如集成运算放大器）组成。

这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件）；缺点是：通带范围受有源器件(如集成运算放大器）的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

4)按照阶数来分通过传递函数的阶数来确定滤波器的分类。

三、网络的频率响应在时域中，设输入为)(th。

低通滤波器的设计与分析在信号处理领域，滤波器是一种常用的设备，用于选择性地通过或抑制特定频率的信号。

其中，低通滤波器是一类常见的滤波器，它可以通过滤除高频信号而保留低频信号，被广泛运用于音频处理、通信系统以及传感器技术等领域。

低通滤波器的基本原理低通滤波器的设计目的是滤除输入信号中高于一定频率的成分，只保留低于该频率的信号成分。

低通滤波器可以通过电路元件或数字算法实现。

在电路中，常见的低通滤波器设计包括RC滤波器、RL滤波器、二阶巴特沃斯滤波器等。

这些滤波器的基本原理是通过电容、电感和电阻的组合，构造一个频率特性使得高频分量被抑制，而低频信号透过。

设计者可以根据具体需求选择不同类型的滤波器。

在数字信号处理中，低通滤波器通过数字滤波算法实现，如FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器。

这些滤波器可以根据设计要求确定滤波器的阶数、截止频率等参数，灵活地调节滤波器的性能。

低通滤波器的设计步骤设计低通滤波器的关键步骤包括确定滤波器类型、选择合适的滤波器结构、确定截止频率和设计滤波器参数等。

首先，根据需求明确选择滤波器的类型，例如模拟滤波器或数字滤波器，并选择合适的结构。

其次，确定设计要求中的截止频率，即高频信号被滤除的频率，这将直接影响到滤波器的性能。

接下来，根据滤波器类型和截止频率，计算滤波器的参数，例如电路元件数值、数字滤波器的系数等。

最后，进行滤波器的仿真分析和实际实现，验证设计的性能和有效性。

低通滤波器的应用低通滤波器在实际应用中有着广泛的用途。

在音频处理领域，低通滤波器常用于音乐和语音信号的处理，去除高频噪声并提取出清晰的声音。

在通信系统中，低通滤波器用于信号调理和解调，保证通信信号的稳定传输。

在传感器技术中，低通滤波器可以帮助传感器滤除噪声，提高信号的精准度和可靠性。

综上所述，低通滤波器作为一种重要的信号处理工具，在各种领域都有着重要的应用和意义。

通过合理设计和分析，可以有效地实现信号的处理和提取，为各种系统的性能提升和优化提供帮助。

网上类似的东西有很多，我把他们整理了一下，有助于大家下载。

注意：这些都是网上转载，不是本人原创，本人只起到整合让大家方便瞎子啊。

RC 正弦波振荡电路RC桥式正弦波振荡电路的主要特点是采用RC串并联网络作为选频和反馈网络，因此我们必须先了解它的频率特性，然后再分析这种正弦振荡电路的工作原理。

1．定性分析RC串并联网络如图XX_01a所示。

为了讨论方便，假定输入电压是正弦波信号电压，其频率可变，而幅值保持恒定。

如频率足够低时，，，此时，选频网络可近似地用图XX_01b所示的RC高通电路表示。

随着w的下降，输出电压将减小，输出电压超前于输入电压的相位角j f也就愈大。

但超前角j f的最大值小于90°。

当频率足够高时，，，则选频网络近似地用图XX_01c所示的RC低通电路来表示。

这是一个相位滞后的RC电路，频率愈高，输出电压愈小，输出电压滞后于输入电压的相位角j f愈大。

同样，滞后角j f的最大值也小于90°。

图XX_01综上分析可以推出，在某一确定频率下，其输出电压幅度可能有某一最大值；同时，相位角j f从超前到滞后的过程中，在某一频率f0下必有j f=0。

2．定量计算由图XX_01a所示RC串并联电路可得，和。

设，，令，则得（1）当上式分母中虚部系数为零时，RC串并联网络的相角为零。

满足这个条件的频率可由式（1）求出：或（2）图XX_02将式（5）代入式（4）得（3）因此有（4）和（5）由式（4）及式（5）可知，当或（6）时，幅频响应的幅值为最大，即（7）而相频响应的相位角为零，即（8）由式（7）和式（8）可画出串并联选频网络的幅频相位和相频响应，如图XX_02所示。

1．电路组成图XX_01是RC桥式振荡电路的原理电路，这个电路由两部分组成，即放大电路和选频网络。

选频网络（即反馈网络）的选频特性已知，在处，RC 串并联反馈网络的，，根据振荡平衡条件和，可知放大电路的输出与输入之间的相位关系应是同相，放大电路的电压增益不能小于3，即用增益为3（起振时，为使振荡电路能自行建立振荡，应大于3）的同相比例放大电路即可。
