汽车设计-白车身涂胶轨迹图设计规范模板

白车身BVS设计规范白车身BVS设计规范1范围本标准规定了汽车白车身BVS设计规范。

2规范性引用文件卜冽文件对于本文件的应用是必不可少的。

凡是注口期的引用文件，仅所注日期的版本合用于本文件。

凡是不注口期的引用文件，其最新版本（包括所有的修改单）合用于本文件。

GB/T 1. 1-2022标准化工作导则第1部份：标准的结构和编写3术语和定义卜列术语和定义合用于本标准。

3.1整车尺寸技术规范Vehicle dimension technicaI specifications整车尺寸技术规范简称整车DTS,是根据市场调研、市场竞争车型最优信息、用户要求以及创造过程中反馈的信息，确定市场定位、满足用户需求，对车辆外观（外部和内部）质量一一订视零部件之间的间隙、面差、平行度、对齐性、一致性以及装配关系等要求作出的规定。

整车DTS是整车技术规格（VTS）中重要的组成部份，是统-、规范新开辟车型在概念设计、工程设计、工程样车试制、供应商管理、工艺工装开辟、产品质量管理、试生产、批量穩定生产及售后服务等整个新产品车型全生命周期各阶段的技术文件。

3.2白车身BVS Body vehicle spec i f icat ions指从车身调整线卜线的白车身的尺寸技术规范。

4白车身BVS组成白车身BVS主要用于描述白车身零部件之间的间隙和面差的相互关系，通常表示的方式如下：间隙（或者面差）设计名义值+间隙（或者面差）公差要求。

按白车身部位划分，白车身BVS主要包含以下内容：a）前脸区域：翼子板与大灯开II检具间隙面差、翼子板与发动机盖间隙而差：b）侧脸区域：前门周圈区域间隙面差、后门周圏区域间隙面差：c）后脸区域：尾门与后大灯开II检具间隙面差、尾门与侧围、顶盖间隙而差；d）内间隙：前门与侧围胶条密封面间隙、后门与侧围胶条密封而间隙、尾门与侧围胶条密封面间隙。

5白车身BVS影响因素白车身BVS主要有以下影响因素：a）车门重力卜垂引起的车门旋转：b）车门密封胶条推力引起的车门的面差变化；c）其他因装配总装件所带来的尺寸变化。

汽车设计-白车身涂胶轨迹图设计规范模板白车身涂胶轨迹图设计规范1范围本规范定义了车身涂胶的种类及要求。

本规范适用于对涂胶工艺的设计指导。

2术语和定义下列术语和定义适用于本规范。

结合汽车整个制造过程所涉及的工作部位以及功能等实际情况，可将车用胶粘剂分为焊装工艺用胶、涂装工艺用胶两大类。

焊装工艺用胶主要有点焊密封胶、折边胶、膨胀减震胶；涂装工艺用胶主要有焊缝密封胶和抗石击涂料两类。

粘结技术在汽车制造上的应用，不仅可以起到增强汽车结构、紧固防锈、隔热减震和内外装饰的作用，还能够代替某些部位的焊接、铆接等传统工艺方法，实现相同或不同材料之间的连接，简化生产工艺、优化产品结构的效果。

在汽车轻量化、节能降耗、延长使用寿命和提高性能方面发挥着重要作用。

2.1 点焊密封胶点焊密封胶是在焊接前涂布在钣金件搭接处的一种密封胶。

主要用于焊装工艺。

2.2 折边胶用在车门、发动机罩盖和行李箱盖板等卷边结构处，粘结强度高，可完全取代点焊结构。

主要用于焊装工艺。

2.3 膨胀减震胶在车门内外板之间、车身覆盖件与加强梁之间常常用到这类胶。

主要用于焊装工艺。

2.4 焊缝密封胶涂于车身焊装后焊缝上的密封胶。

主要用于涂装工艺。

2.5 抗石击涂料抗石击涂料用于车身底板、挡泥板、轮罩内板等部位。

主要用于涂装工艺。

3车身涂胶的基本要求车身涂胶工艺以涂胶图的形式输出，要求涂胶图应以图文并茂的形式详细描述零部件设计喷涂要求和注意事项。

同时，涂胶图必须要求注明打胶位置、打胶宽度、厚度及用量要求。

4 车身涂胶的设计规则白车身的涂胶设计应遵循以下几点规则：4.1 涂点焊密封胶点焊密封胶主要用在车身工作环境比较恶劣的部位，或者焊缝密封胶无法进行涂抹的部位。

主要在焊装车间使用，白车身中主要使用部位为：前竖板与前围板搭接处、后轮罩内板与后轮罩外板搭接处等等。

一般使用直径为￠6mm 的打胶枪进行涂抹在两焊接边的中心位置，要求打胶速度平缓，涂胶均匀过渡，不允许出现间断现象。

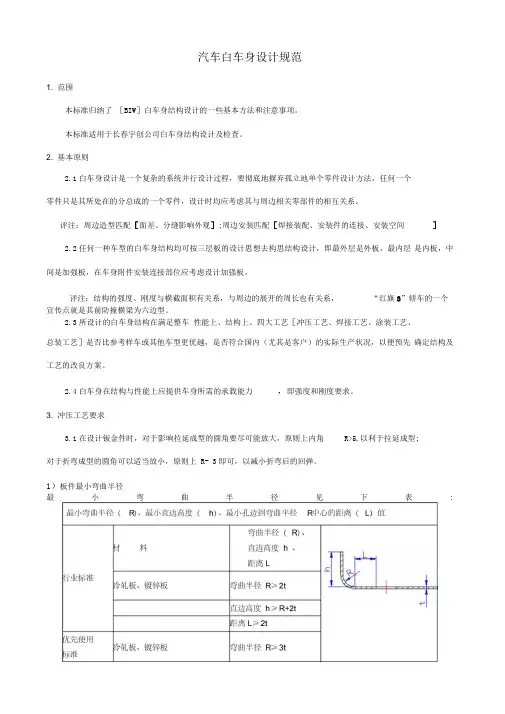

汽车白车身设计规范1. 范围本标准归纳了［BIW］白车身结构设计的一些基本方法和注意事项。

本标准适用于长春宇创公司白车身结构设计及检查。

2. 基本原则2.1白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。

评注：周边造型匹配［面差、分缝影响外观］;周边安装匹配［焊接装配、安装件的连接、安装空间］2.2任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。

评注：结构的强度、刚度与横截面积有关系，与周边的展开的周长也有关系，“红旗3”轿车的一个宣传点就是其前防撞横梁为六边型。

2.3所设计的白车身结构在满足整车性能上、结构上、四大工艺［冲压工艺、焊接工艺、涂装工艺、总装工艺］是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

2.4白车身在结构与性能上应提供车身所需的承载能力，即强度和刚度要求。

3. 冲压工艺要求3.1在设计钣金件时，对于影响拉延成型的圆角要尽可能放大，原则上内角R>5,以利于拉延成型;对于折弯成型的圆角可以适当放小，原则上 R- 3即可，以减小折弯后的回弹。

1）板件最小弯曲半径最小弯曲半径见下表:h 》R+2t 。

见上表。

R 中心的距离L 不得过小，其值L >2t 。

见上表。

5）凸部的弯曲 避免如a 图情形的弯曲，使弯曲线让开阶梯线如图r >2t n=r m >2t k >1.5t L b ,或设计切口如c 、d 。

>t+R+k/2 孔径如）最大倾斜角度96罚6<d^l2e <10°D>12BWlh 2） 弯曲的直边高度不宜过小，其值 3） 弯曲边冲孔时，孔边到弯曲半径4） 圆角弯曲处预留切口。

XX公司企业规范编号xxxx-xxxx汽车设计-汽车白车身数据发放规范模板汽车白车身数据发放规范1 范围本规范规定了白车身数据发放内容、数据质量及技术资料要求。

本规范适用于本公司汽车白车身产品数据。

2 规范性引用文件无3 术语和定义3.1 QS数据：最初版数据，包含CAS数据、截面定义、整车参数以及竞争车型信息等；用作工艺厂房规划、平台通过性、CAS工艺可行性分析，车身性能初步判断分析等校核。

3.2 TG0数据：粗略的三维数据，表达零部件在整车位置上的基本外形尺寸，车身主要结构，用作零部件采购定点，工艺分序分析，制造工装设计及成本初步预算，白车身性能CAE分析验证等。

3.3 SE数据：即工艺分析数据，用作详细的工艺分析数据。

3.4 TG1数据：工艺分析确认，CAE方案验证等，可以用于软模设计。

3.5 TG2数据：CAE最终验证，工艺可行性分析最终验证数据，经产品设计开发部门完成设计、审核、批准，工艺技术部门完成审查、确认，产品、工艺信息表达较为完全，达到白车身数据基本要求，可用于软模加工，并可用于进行工艺实施、模、夹、检具设计开发的白车身数据，主要包括3D数据及其它产品说明性技术文件。

3.6 NC数据：可用作正式模具制造加工用数据。

4 数据内容及质量要求4.1 QS数据4.1.1 数据内容a)包含白车身主断面（3D），截面须包含料厚信息与初始材料信息。

b)CAS数据。

c)整车参数定义。

d)竞争车型信息，含逆向数据，EBOM。

4.1.2 数据质量及技术资料要求a)主断面数据满足QZTB 05.005《车身主断面设计规范》要求；b)3D数据需达到SE数据要求；c)EBOM满足公司《BOM、数据管理规定》；d)CAS数据包含轮胎及后视镜，含有车身外观分缝信息。

4.2 TG0数据4.2.1 数据内容a)车身所有外覆盖件数据（车身主要外覆盖件包括侧围外板、翼子板、顶盖；门、前后盖内、外板）；主要内板数据（前/中/后地板、侧围内板、前挡板、前轮罩本体后轮罩内/外板、前/后纵梁本体、座椅横梁本体）；b)整车外观间隙图（含内表面和外表面）指示；c)主断面数据；d)EBOM清单4.2.2 数据质量及技术资料要求a)数据中需显示材料厚度和料厚方向；b)所有外覆盖件数据应包括带有分型线的一级表面（面数据公差达到±0.5）和二级表面，主要内板数据应包括一级表面；数据中只允许保留必要的线和面，不允许存放过程数据；c)不存在锋利尖角，缝合一级表面，曲面之间的曲率连续；d)所有外覆盖件数据中需显示今后开孔的大致区域、焊接作业的区域，需包含重要的主定位孔及重要的安装孔；e)数据需含有焊点信息，且焊点完整，焊接关系可以不体现；f)零件不存在严重干涉现象，接合面需贴合；g)数据格式为CATIA V5格式，版本采用公司最新通用版本。

XX公司企业规范编号xxxx-xxxx汽车设计-汽车白车身数模验收规范模板XXXX发布白车身数模验收规范1范围本规范规定了本公司白车身各部件数模验收的一般要求。

本规范规定了本公司白车身各部件的冲压工艺性、焊接工艺性、涂装工艺性、装配工艺性的要求。

本规范规定了本公司白车身结构强度、各部件之间的密封、间隙及干涉的要求。

本规范规定了本公司白车身运动件运动分析的要求。

本规范规定了本公司白车身安全及法规要求。

本规范规定了本公司白车身车身轻量化设计要求。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 11566-2009 乘用车外部凸出物3定义3.1 白车身总成：是指包含车身骨架总成、左/右前门总成、左/右后门总成、发动机罩盖总成、后背门总成或行李箱盖总成、所有黑漆件在内的涂装之前的车身总成。

3.2 RPS定位点：含定位面、定位孔及所有定位点系统。

4规范4.1数模通用要求4.1.1零件编号规则要按照《汽车零部件编号规则》及研究院关于零件编号的规范执行；数模名称、编号与BOM表名称、代号一致；整车坐标系统一；结构设计数模外表面与A面数模完全符合。

4.1.23D数据按要求分层存放；交付数据不允许有未倒角的棱边和未倒圆的，除A 面外不可见的结构件型面及切边线要保证G1以上连续。

4.1.3 同一零件必须包含完整空间集合形态描述的无缝曲面、料厚指示线、圆孔法向指示线；型面不得有重叠、不允许有碎面及多余面线，同一型面一种颜色；料厚线起点要在零件数据型面上，数模可以沿料厚线偏移料厚；零件数据中要有实体数据.。

4.1.4任何两个相邻钣金零件，如果其料厚指示方向相反，则该两零件间的搭接边距离应该恒为零。

如果其料厚指示方向相同，两零件间的搭接边距离为其中一个零件的料厚；4.1.53D数据树状结构要采用研究院规定的标准形式。

工艺设计Q/JQ 16123-2012制定部门： 工艺工程院 企业技术标准 代 替 号标题：白车身特殊公差设定规范第 1 页 共 12页修订标记 文件号更 改 内 容 修订页 修订日期 修订者标准化 会 签 制 定 校 对 审 核 批 准 发布日期 实施日期目 次前 言 ............................................................................... 2 1 范围 ............................................................................. 3 2 规范性引用文件 ................................................................... 3 3 基本原则 ......................................................................... 3 4 术语和定义 ....................................................................... 3 5 白车身特殊公差形式 ............................................................... 4 5.1 冲压件特殊公差 .................................................................. 4 5.2 焊装匹配特殊公差 ................................................................ 6 5.3 工装特殊公差 .................................................................... 9 6 特殊公差的标注方式 .............................................................. 10 6.1冲压件特殊公差标注方式 .......................................................... 10 6.2 特殊公差在MCP 和SQM 中的标注方式 .. (11)工艺设计Q/JQ 16123-2012标题：白车身特殊公差设定规范第2页共12页前言本标准《Q/JQ 16123-2012 白车身特殊公差设定规范》是公司工艺类标准之一。

XX公司企业规范编号xxxx-xxxx汽车设计-汽车车身制图设计规范模板汽车车身制图设计规范1 范围本规范规定了汽车车身制图的要求。

本规范适用于本公司汽车白车身产品图样。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

QC/T 490-2000 汽车车身制图3 术语和定义3.1 总成图表达产品中零部件间连接关系及反映其全部组成情况的图样，且包括装配（加工）与检验必需的数据和技术要求等内容。

表达两件或多件焊接（螺接）在一起的总成图，简称总成图。

3.2 零件图用于表达单个冲压件的图样。

3.3 A面本规范中所述A面系指：车身外部零件所形成的面，即车身外侧表面（含侧围、前后车门、后背门外表面、顶盖、发动机罩外表面、翼子板、加油口盖外表面）。

3.4 RPS定位点系统本规范中的RPS定位系统是指：零部件或总成的定位基准。

4 2D制图总要求（详细要求见第5～11）4.1 车身钣金零件按车身制图国家标准表达，应做到：a)按零件选择正确的基准(孔中心、面或线)，将零件放置在车身坐标系内；b)对一般孔要求标注其孔径、孔中心坐标；c)装配孔要求标注孔径及孔径公差、孔中心坐标、孔中心距及公差要求并标注“XXX 装配孔”字样；d)基准孔要求标注孔径及孔径公差、孔中心坐标、孔位置度公差；e)过孔要求标注孔径、孔中心坐标、过孔功能（如线束过孔）、位置度公差；f)零件的必要几何尺寸需标注；g)零件的技术条件(要求)；h)比较复杂的曲面允许在数模测量，简单曲线应按车身制图表达；i)为使图面清晰,零件投影图中弯折部位的圆角与两侧面的切线不予表示,仅表示倒圆前的理论交线。

4.2 钣金总成图纸应做到：a)所表达的总成必须表达组成部件的基准(孔中心、面、线)，然后放置在车身坐标系里；b)组成焊装部件的各零件的图号；c)焊装总成各零部件之间相对位置的控制尺寸；d)焊装总成焊点大小、位置的描述；e)总成内部件之间相对孔位及边界控制尺寸及公差表达；f)不允许有不必要的零件尺寸。

白车身零部件三维设计规范前言车身三维设计是汽车工程化设计的关键阶段。

主要设计工具是三维设计软件CATIA_V5：设计需要完成车身上各个零件的三维模型，焊接打点图、挤胶图及螺母、螺栓图，零件的定位位置、零件的压紧位置，零件的料厚方向等。

本规范的主要目的是让车身设计人员进行车身三维设计时，依据规范的设计规则，了解设计的方法、设计步骤及注意事项，对车身三维设计具有指导作用，从而缩短设计周期，节省研制经费，提高产品可靠性。

编制：校核：审定：批准：车身三维设计规范1 适用范围本规范规定了车身三维设计的规则及方法。

本规范适用于M、N类汽车的车身设计。

2 引用标准CATIA_V5的start model 文件。

《汽车常用术语统一规定》3 术语3.1 设计前的相关工作在用CATIA对零件进行设计时，要求使用start model格式。

为此，先进行下面工作：a)、将Start Model模板文件“start model Changan automotive engineering institute part”和“start model Changan automotive engineering institute welding”下载到本地机器上。

b)、新建一个PART时，采用“File—New from”菜单命令，然后找到“start model Changan automotive engineering institute part”文件。

图3.1c)、单击“打开”按钮，进入start model模板界面。

3.2 白车身设计规范3.2.1 基本要求a) 模型一律采用整车坐标系,适用右手定则。

b) 模型一律采用毫米作长度单位。

c) 左右对称零件，只设计左件；否则，左右均设计。

3.2.2 命名要求a) 三维数据文件的命名：零件的英文名称零件的件号车型代号●设计完成日期设计者单位、名字简称焊接标记零件的件号车型代号b) Start model 模板中PART的命名要求PART的名字是由项目名称和零件的件号加版本号组成。

上海同济同捷科技有限公司企业标准TJI/YJY.03.29-2005白车身涂胶图技术规范2005-09-01发布2005-09-01实施上海同济同捷科技有限公司发布前言本标准用于轿车白车身涂胶图的制作，主要说明了白车身涂胶的胶的种类，主要功能，需要涂胶的位置，涂胶的要求，以及一台车的大致用量。

另外因轿车种类繁多，档次差异较大，各企业的技术设备条件、配套厂的能力以及生产状况各不相同，很难做到统一标准。

所以本标准以中档车为例，说明白车身涂胶图的基本要求。

本标准的附录A为规范性附录。

本标准由上海同济同捷科技有限公司提出。

本标准由上海同济同捷科技有限公司质量与项目管理中心负责归口管理。

本标准主要起草人：高翔、周伟白车身涂胶图技术规范1范围本标准以中档车为例，通过涂胶图来说明白车身涂胶的基本要求，其他高档和低档轿车应当根据设计要求和市场定价，适当增减涂胶的种类和位置。

2规范性引用文件引用汉高公司产品种类、用途以及技术要求3术语和定义3.1焊装用胶：焊装过程共用到四种胶，分别是折边胶、隔振胶、隔振胶片和点焊密封胶。

3.1.1 折边胶3.1.1.1.折边胶的型号：Terkoal 5027SH3.1.1.2折边胶胶的断面尺寸：直径约3mm的半圆弧，且半圆弧圆心离外板内表面边界约2.5mm。

3.1.2.隔振胶3.1.2.1.隔振胶的型号：Terostat 3215SH3.1.2.2.隔振胶的断面尺寸：直径约8mm的圆。

每段长度约60-80，段与段的间隔约40mm。

3.1.3.隔振胶片3.1.3.1隔振胶片的型号：HSTM 451SH，膨胀率范围为100%-300%，具体值根据实验确定。

3.1.3.2.隔振胶片的断面尺寸：80×60×17。

3.1.4.点焊密封胶3.1.4.1.点焊密封胶的型号：Thiemite 06-1236M。

3.1.4.2.点焊密封胶的断面尺寸：直径约5mm的圆。

圆心离边界7mm。

白车身设计规则1. 范围本标准归纳了白车身结构设计的一些基本方法和注意事项。

本标准适用于本公司白车身结构设计及检查。

2．基本原则2.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。

2.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。

2.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

2.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。

3．冲压工艺要求3.1 在设计钣金件时，对于影响拉延成型的圆角要尽可能放大，原则上内角R≥5，以利于拉延成型；对于折弯成型的圆角可以适当放小，原则上R≈3即可，以减小折弯后的回弹。

3.2在设计钣金件时，考虑防止成型时起皱，应在适当的地方（如材料聚集处）布置工艺缺口，或布置工艺凸台、筋。

3.3 孔与孔，孔与边界距离应大于2t，若在圆角处冲孔，孔与翻边的距离应大于R+2t。

开孔时尽量不要开在倒角面上，以避免模具刃口早期磨损。

3.4 三面或多面交汇的尖角处在倒圆时应尽量倒大成球形。

4．焊接工艺要求4.1 焊接搭接边重叠部分的宽度一般在10~15mm 为佳，最少不得小于8mm；4.2 考虑焊接工艺时应考虑焊枪的接近性。

4.3 对于无法焊接的内板，可以考虑开焊接工艺过孔，一般要求Φ30以上;4.4 对于无法点焊的部位，可以考虑二氧化碳保护焊或塞焊;4.5 考虑布置焊接工艺孔。

5. 装配工艺要求5.1 考虑零部件装配时装配工具的接近性；5.2 考虑零部件自身安装或拆卸的方便性；5.3 对于安装工艺过孔，应考虑做成翻边孔，以增加零件本身的刚度，以及不伤手和工具。

保定长安客车制造有限公司企业标准白车身设计规则发布实施前言为了使本公司白车身结构设计满足冲压、装配、焊接、涂装等工艺要求，并且车身结构要满足强度、刚度、密封……等等需要，特参考国内外各种白车身结构及各种工艺要求，结合本公司已经开发车型的经验，编制此《白车身设计规则》，使本公司设计人员在白车身结构设计过程中，尽可能避免因经验不足造成设计缺陷或错误、最大限度地提高设计成功率以减少不必要的返工、节约开发成本及制造成本、并便于技术交流、提高白车身结构设计的质量。

本标准于日起实施。

本标准由有限公司提出。

本标准主要起草人：马柏山白车身设计规则1. 范围本标准归纳了白车身结构设计的一些基本方法和注意事项。

本标准适用于本公司白车身结构设计及检查。

2. 术语结构设计工艺性贯穿于机械设计的全过程中，并与之同步地综合考虑制造、装配工艺及维修等方面的各种技术问题，称之为机械设计工艺性。

而这种工艺性体现于结构设计之中，故又称之为结构设计工艺性。

3．基本原则3.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系（即边界条件）。

3.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。

3.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

3.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。

4．白车身钣金的材料选取原则汽车覆盖件所用材料一般是冷轧钢板。

4.1按国家标准选取钣金材料4.1.1钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II级次之，适用于内板与加强板。

XX公司企业规范编号xxxx-xxxx汽车设计-汽车车身制图设计规范模板汽车车身制图设计规范1 范围本规范规定了汽车车身制图的要求。

本规范适用于本公司汽车白车身产品图样。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

QC/T 490-2000 汽车车身制图3 术语和定义3.1 总成图表达产品中零部件间连接关系及反映其全部组成情况的图样，且包括装配（加工）与检验必需的数据和技术要求等内容。

表达两件或多件焊接（螺接）在一起的总成图，简称总成图。

3.2 零件图用于表达单个冲压件的图样。

3.3 A面本规范中所述A面系指：车身外部零件所形成的面，即车身外侧表面（含侧围、前后车门、后背门外表面、顶盖、发动机罩外表面、翼子板、加油口盖外表面）。

3.4 RPS定位点系统本规范中的RPS定位系统是指：零部件或总成的定位基准。

4 2D制图总要求（详细要求见第5～11）4.1 车身钣金零件按车身制图国家标准表达，应做到：a)按零件选择正确的基准(孔中心、面或线)，将零件放置在车身坐标系内；b)对一般孔要求标注其孔径、孔中心坐标；c)装配孔要求标注孔径及孔径公差、孔中心坐标、孔中心距及公差要求并标注“XXX 装配孔”字样；d)基准孔要求标注孔径及孔径公差、孔中心坐标、孔位置度公差；e)过孔要求标注孔径、孔中心坐标、过孔功能（如线束过孔）、位置度公差；f)零件的必要几何尺寸需标注；g)零件的技术条件(要求)；h)比较复杂的曲面允许在数模测量，简单曲线应按车身制图表达；i)为使图面清晰,零件投影图中弯折部位的圆角与两侧面的切线不予表示,仅表示倒圆前的理论交线。

4.2 钣金总成图纸应做到：a)所表达的总成必须表达组成部件的基准(孔中心、面、线)，然后放置在车身坐标系里；b)组成焊装部件的各零件的图号；c)焊装总成各零部件之间相对位置的控制尺寸；d)焊装总成焊点大小、位置的描述；e)总成内部件之间相对孔位及边界控制尺寸及公差表达；f)不允许有不必要的零件尺寸。

汽车白车身设计规范吉利汽车研究院车身设计科二00八年五月1目的规范车身科关于乘用车车身设计和研发的工作程序与方法。

2范围适用于乘用车车身的设计和开发。

3 职责3.1 车身科科长负责车身科内一切任务及事务的下发、审核、批准（有特殊规定除外）3.2 车身科科内组长负责本组内有关任务的分解、下发、与审核。

3.3 车身科科内审核员负责对本岗位相关设计的校对。

3.4 车身科设计员负责对本岗位相关总成及零部件的设计、修改、验证及技术文件输出。

4. 程序4.1 设计输入4.1.1根据有关领导的指示或经相关程序批准下发的《XX车型设计任务书》或《XX车型整车定义描述》或《XX车型总布置方案》和下发的工作计划进行设计输入。

4.1.2 车身科科长对即将下发的车身设计计划（设计任务书），组织人员收集相关资料。

4.1.3车身科科长将研究院下达的工作计划或工作任务分解到各设计组，并由组长分解到各设计人员。

4.1.4 针对产品的开发策划表，编制车身设计开发计划表（计划表在必要时可作修改）4.2 方案设计4.2.1 按《XX车型设计任务书》或《XX车型整车定义描述》或《XX车型总布置方案》对车身部分的规定与要求确定初步设计方案，广泛调研同类车型的相关结构，在消化、吸收和借鉴的基础上确定初步设计方案，列出主要新开发件清单。

4.2.1.1 依据测量科提供的外曲面点云，设计外曲面数据。

4.2.1.2绘制车身间隙面差图。

共5页第1页4.2.1.3设计人初选车身零部件，按车身外曲面做工程分析，要求出工程分析图，分析图中应包括：a)重要结构、尺寸，和主要断面图b)运动分析图c)车身首次系统图4.2.2 方案设计评审4.2.2.1 时机在完成总体方案设计，尤其在确定具体技术设计方案前进行。

4.2.2.2 评审内容a)是否满足设计输入的要求；b)设计方案的正确性、工艺性、经济性、可靠性以及与国内外同类车型的对比分析；c)产品布局、结构合理性、安全性和维修方便性；d)产品特性对强制性标准、法规的符合性；f)对新技术、新材料、新工艺、新结构采用的必要性，和实际生产的可行性；g)对实现标准化、通用化、系列化要求的可能性；h)是否具有恰如其分的性价比；i)在评审过程中，项目负责人要对评审时提出的各种问题作好详细记录，评审后写出评审会议纪要，以便作为下次评审的重点检查内容。

5401010001-T22 侧围总成点焊密封胶5010100001-T22下车身总成点焊密封胶5401500001-T22 后侧围内板总成5701010001-T22 总成焊装（侧围外板总成-左）焊装指示书膨胀胶加油口盒、侧围工序型号：膨胀胶涂胶要求：长度、宽度沿整个胶槽,涂胶连续均匀。

高度：6mm 。

膨胀胶5401190001-T22 加油口盒总成5401111001-T22 侧围外板-左仅左侧，右侧无。

第12页焊装指示书焊接密封胶空气室外板 空气室外板加强板区域工序焊装（空气室总成焊接）点焊密封胶型号：长度：约1450X2mm涂胶要求：点焊密封胶涂敷沿搭接边，涂胶高度3mm ，与搭接边的边界保持6mm 的距离，涂胶连续均匀，不得错涂、漏涂，避免焊接时点焊密封胶从焊缝中溢出。

5301331001-T22空气室外板5301351001-T22空气室外板加强板第13页点焊密封胶空气室外板空气室外板加强板AA点焊密封胶焊装指示书焊接密封胶空气室内板 空气室外板加强板区域工序焊装（空气室总成焊接）点焊密封胶型号：点焊胶长度：约1550mm涂胶要求：涂胶高度3mm,点焊密封胶涂敷沿搭接边，与搭接边的边界保持6mm 的距离，涂胶连续均匀，不得错涂、漏涂，避免焊接时点焊密封胶从焊缝中溢出。

5301381001-T22空气室内板5301351001-T22空气室外板加强板第14页点焊密封胶空气室外板加强板AA空气室内板焊装指示书焊接密封胶前挡板 空气室内板区域工序焊装（前机舱总成焊接）点焊密封胶5301141001-T22前挡板5301381001-T22空气室内板型号：点焊胶长度：1450mm涂胶要求：涂胶高度3mm,点焊密封胶涂敷沿搭接边，与搭接边的边界保持6mm的距离，涂胶连续均匀，不得错涂、漏涂，避免焊接时点焊密封胶从焊缝中溢出。

第15页点焊密封胶空气室内板前挡板A A焊装指示书焊接密封胶前挡板 A柱下内板工序焊装（前机舱总成与A柱下内板总成焊接）点焊密封胶5301141001-T22前挡板型号：点焊胶长度：510mmX2涂胶要求：涂胶高度3mm,点焊密封胶涂敷沿搭接边，与搭接边的边界保持6mm的距离，涂胶连续均匀，不得错涂、漏涂，避免焊接时点焊密封胶从焊缝中溢出。
