电力半导体器件分析

功率半导体器件要点功率半导体器件是指用于控制和转换电力的半导体器件，其具有承载高电流和高电压的特点。

在电力电子领域中，功率半导体器件广泛应用于电力变换、传输和控制系统中，起到关键的作用。

本文将重点介绍功率半导体器件的要点，包括常见的功率半导体器件类型、特性与工作原理、应用领域和发展趋势等方面。

1.常见的功率半导体器件类型常见的功率半导体器件包括功率二极管、功率晶体管、功率场效应管（MOSFET）、可控硅（SCR）和绝缘栅双极晶体管（IGBT）等。

每种器件都有自己特殊的工作原理、结构和性能特点，适用于不同的应用场合。

2.功率半导体器件的特性与工作原理不同类型的功率半导体器件具有不同的特性和工作原理。

例如，功率二极管通常用作电流开关和快速恢复整流器，其主要特点是低电压降、快速开关速度和高导通电流能力。

功率晶体管在电力放大和开关电路中广泛使用，具有高功率放大能力和较高的开关速度。

功率场效应管主要有MOSFET和IGBT两种类型，其特点是低输入阻抗、高开关速度和较低的控制电压。

可控硅主要用于交流电控制和直流电开关，其工作原理是通过施加门极电压来控制器件的导通。

3.功率半导体器件的应用领域功率半导体器件在电力电子领域有广泛的应用。

例如，功率二极管通常用于电源、电机驱动和变频器等电路中。

功率晶体管广泛应用于功率放大、开关和变换器等电路。

功率场效应管主要用于集成电路和电力开关等领域。

可控硅被广泛应用于交流变频器、电动机起动和照明控制等场合。

绝缘栅双极晶体管（IGBT）结合了晶体管和可控硅的特点，逐渐成为高功率应用的主流器件。

4.功率半导体器件的发展趋势随着电力电子的广泛应用和需求的增加，功率半导体器件面临着高功率、高频率、高效率和小型化等方面的挑战。

近年来，功率半导体器件在结构设计、材料改进和工艺制造等方面取得了重大进展。

新型材料如碳化硅（SiC）和氮化镓（GaN）的应用，使功率半导体器件具有更高的工作温度、更高的开关速度和更低的导通电阻。

电子行业电力电子半导体器件电力电子半导体器件是电子行业中的重要组成部分。

随着电子设备的不断更新换代，电力电子半导体器件在能源转换和电力传输过程中起到了关键作用。

本文将介绍电力电子半导体器件的基本概念、主要分类、应用领域以及未来发展趋势。

1. 基本概念电力电子半导体器件是一类能够控制电能流动的半导体器件。

它们能够在电能传输和转换过程中实现电能的调节、控制、转换和保护。

常见的电力电子半导体器件有晶闸管、二极管、IGBT（绝缘栅双极性晶体管）等。

2. 主要分类电力电子半导体器件可以根据其结构、工作方式和用途等不同分类。

2.1 晶闸管晶闸管由四个PN接面组成，具有双向导通能力。

它可以通过一个外部的控制信号来控制电流的通断，在电力系统中常用于交流电的控制和调节。

2.2 二极管二极管是由一个PN接面组成，具有单向导通特性。

它能够将交流电转换成直流电，并且能够防止反向电流的流动。

2.3 IGBTIGBT是绝缘栅双极性晶体管的简称，它是晶闸管和MOSFET（金属氧化物半导体场效应晶体管）的结合体。

IGBT具有高电压耐受能力和低导通损耗，广泛应用于变频器、电动汽车和电力传输等领域。

2.4 其他除了晶闸管、二极管和IGBT之外，电力电子半导体器件还包括功率MOSFET、超级结二极管、三极支撑二极管（GTO）等。

3. 应用领域电力电子半导体器件在电力系统和电子设备中有着广泛的应用。

3.1 电力系统电力电子半导体器件在电力系统中主要用于电能的传输和转换。

它们可以实现电能的调节和控制，提高电能的质量和效率。

在变频器、逆变器和冲击电流抑制器等设备中，电力电子半导体器件起到了关键作用。

3.2 电动汽车随着电动汽车的普及，电力电子半导体器件在电动汽车中的应用也越来越重要。

它们可以控制电动汽车的电机和电池系统，实现电能的高效转换和传输，提高电动汽车的续航里程和性能。

3.3 可再生能源可再生能源（如太阳能和风能）的利用需要将电能转换成其他形式的能量（如热能或机械能）。

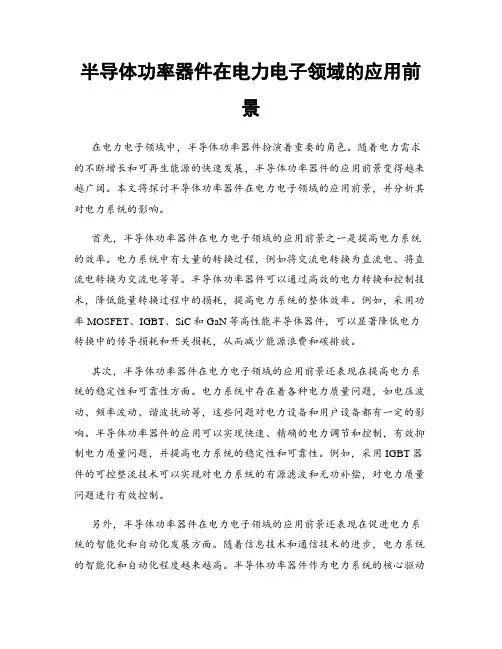

半导体功率器件在电力电子领域的应用前景在电力电子领域中，半导体功率器件扮演着重要的角色。

随着电力需求的不断增长和可再生能源的快速发展，半导体功率器件的应用前景变得越来越广阔。

本文将探讨半导体功率器件在电力电子领域的应用前景，并分析其对电力系统的影响。

首先，半导体功率器件在电力电子领域的应用前景之一是提高电力系统的效率。

电力系统中有大量的转换过程，例如将交流电转换为直流电、将直流电转换为交流电等等。

半导体功率器件可以通过高效的电力转换和控制技术，降低能量转换过程中的损耗，提高电力系统的整体效率。

例如，采用功率MOSFET、IGBT、SiC和GaN等高性能半导体器件，可以显著降低电力转换中的传导损耗和开关损耗，从而减少能源浪费和碳排放。

其次，半导体功率器件在电力电子领域的应用前景还表现在提高电力系统的稳定性和可靠性方面。

电力系统中存在着各种电力质量问题，如电压波动、频率波动、谐波扰动等，这些问题对电力设备和用户设备都有一定的影响。

半导体功率器件的应用可以实现快速、精确的电力调节和控制，有效抑制电力质量问题，并提高电力系统的稳定性和可靠性。

例如，采用IGBT器件的可控整流技术可以实现对电力系统的有源滤波和无功补偿，对电力质量问题进行有效控制。

另外，半导体功率器件在电力电子领域的应用前景还表现在促进电力系统的智能化和自动化发展方面。

随着信息技术和通信技术的进步，电力系统的智能化和自动化程度越来越高。

半导体功率器件作为电力系统的核心驱动器件，与数字信号处理器、通信模块等技术相结合，可以实现电力系统的智能监测、控制和管理，提高电力系统的运行效率和可管理性。

例如，采用可编程逻辑器件（FPGA）和数字信号处理器（DSP）等实时控制技术，可以对电力系统进行高速、精确的数字信号处理和控制。

此外，半导体功率器件在电力电子领域的应用前景还表现在推动可再生能源的接入和利用方面。

可再生能源如太阳能、风能等具有波动性和不可控性的特点，在电力系统中的接入和利用带来了一定的挑战。

电力半导体
电力半导体是指在电力系统中具有控制电力的功能的半导体器件。

它是现代电力系统中的重要组成部分，对于电力系统的安全、稳定运行起着至关重要的作用。

电力半导体的应用范围非常广泛，它可以用于电源、变频器、电动机驱动器等电力设备中，也可以用于电力电子开关、智能电网、高压直流输电等电力系统中。

电力半导体的应用使得电力系统的控制更加精确、稳定，并且可以实现节能、降耗等效果。

电力半导体的主要种类包括二极管、晶闸管、场效应管、绝缘栅双极型晶体管等。

二极管是电力半导体中最简单的一种，它是由P型半导体和N型半导体组成的。

晶闸管是电力半导体中最为常用的一种，它可以实现单向导电和双向导电的功能，带有控制端可以实现控制电流的大小。

场效应管是电力半导体中最为先进的一种，它具有体积小、功耗低等优点，在高频电子设备中得到了广泛的应用。

绝缘栅双极型晶体管是一种新型电力半导体器件，它可以实现高度可控性和低开关损耗，逐渐得到了广泛应用。

电力半导体的性能指标包括导通电阻、堵塞电压、开关速度、耐压能力等。

导通电阻越小、堵塞电压越大、开关速度越快、耐压能力越强的电力半导体器件，其性能表现越好。

电力半导体的研发和生产需要严格的工艺流程和质量控制，以确保器件的性能和稳定性。

电力半导体的发展趋势是向高功率、高效率、高可靠性、低成本、小型化等方向发展。

未来的电力半导体器件将会更加智能化和集成化，可以实现更加精细化的电力控制和管理。

总的来说，电力半导体是电力系统中不可或缺的一部分，它可以实现电力的精细化控制和管理，提高电力系统的稳定性和效率，是电力系统现代化和智能化的核心技术之一。

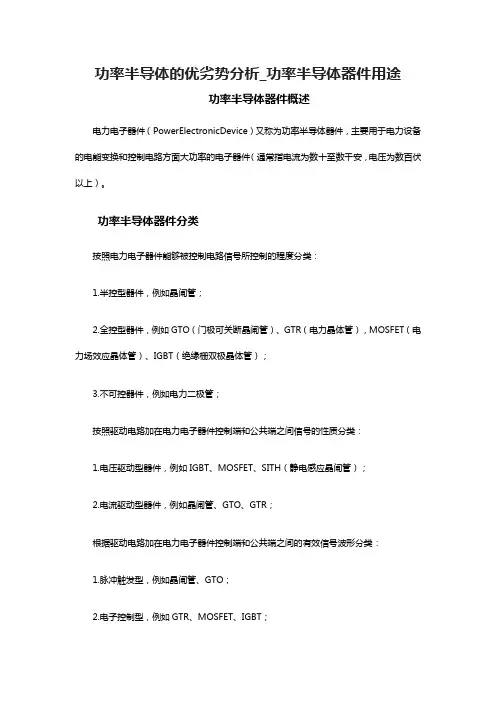

功率半导体的优劣势分析_功率半导体器件用途功率半导体器件概述电力电子器件（PowerElectronicDevice）又称为功率半导体器件，主要用于电力设备的电能变换和控制电路方面大功率的电子器件（通常指电流为数十至数千安，电压为数百伏以上）。

功率半导体器件分类按照电力电子器件能够被控制电路信号所控制的程度分类：1.半控型器件，例如晶闸管；2.全控型器件，例如GTO（门极可关断晶闸管）、GTR（电力晶体管），MOSFET（电力场效应晶体管）、IGBT（绝缘栅双极晶体管）；3.不可控器件，例如电力二极管；按照驱动电路加在电力电子器件控制端和公共端之间信号的性质分类：1.电压驱动型器件，例如IGBT、MOSFET、SITH（静电感应晶闸管）；2.电流驱动型器件，例如晶闸管、GTO、GTR；根据驱动电路加在电力电子器件控制端和公共端之间的有效信号波形分类：1.脉冲触发型，例如晶闸管、GTO；2.电子控制型，例如GTR、MOSFET、IGBT；按照电力电子器件内部电子和空穴两种载流子参与导电的情况分类：1.双极型器件，例如电力二极管、晶闸管、GTO、GTR；2.单极型器件，例如MOSFET、SIT；3.复合型器件，例如MCT（MOS控制晶闸管）、IGBT、SITH和IGCT；功率半导体器件优缺点分析电力二极管：结构和原理简单，工作可靠；晶闸管：承受电压和电流容量在所有器件中最高IGBT：开关速度高，开关损耗小，具有耐脉冲电流冲击的能力，通态压降较低，输入阻抗高，为电压驱动，驱动功率小；缺点：开关速度低于电力MOSFET，电压，电流容量不及GTOGTR：耐压高，电流大，开关特性好，通流能力强，饱和压降低；缺点：开关速度低，为电流驱动，所需驱动功率大，驱动电路复杂，存在二次击穿问题GTO：电压、电流容量大，适用于大功率场合，具有电导调制效应，其通流能力很强；缺点：电流关断增益很小，关断时门极负脉冲电流大，开关速度低，驱动功率大，驱动电路复杂，开关频率低MOSFET：开关速度快，输入阻抗高，热稳定性好，所需驱动功率小且驱动电路简单，工作频率高，不存在二次击穿问题；缺点：电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。

13种常用的功率半导体器件介绍电力电子器件（Power Electronic Device），又称为功率半导体器件，用于电能变换和电能控制电路中的大功率（通常指电流为数十至数千安，电压为数百伏以上）电子器件。

可以分为半控型器件、全控型器件和不可控型器件，其中晶闸管为半控型器件，承受电压和电流容量在所有器件中最高；电力二极管为不可控器件，结构和原理简单，工作可靠；还可以分为电压驱动型器件和电流驱动型器件，其中GTO、GTR为电流驱动型器件，IGBT、电力MOSFET为电压驱动型器件。

1. MCT （MOS Control led Thyristor）：MOS控制晶闸管MCT 是一种新型MOS 与双极复合型器件。

如上图所示。

MCT是将MOSFET 的高阻抗、低驱动图MCT 的功率、快开关速度的特性与晶闸管的高压、大电流特型结合在一起，形成大功率、高压、快速全控型器件。

实质上MCT 是一个MOS 门极控制的晶闸管。

它可在门极上加一窄脉冲使其导通或关断，它由无数单胞并联而成。

它与GTR，MOSFET，IGBT，GTO 等器件相比，有如下优点：（1）电压高、电流容量大，阻断电压已达3 000V，峰值电流达1 000 A，最大可关断电流密度为6000kA/m2；（2）通态压降小、损耗小，通态压降约为11V；（3）极高的dv/dt和di/dt耐量，dv/dt已达20 kV/s ，di/dt为2 kA/s；（4）开关速度快，开关损耗小，开通时间约200ns，1 000 V 器件可在2 s 内关断；2. IGCT（Intergrated Gate Commutated Thyristors）IGCT 是在晶闸管技术的基础上结合IGBT 和GTO 等技术开发的新型器件，适用于高压大容量变频系统中，是一种用于巨型电力电子成套装置中的新型电力半导体器件。

IGCT 是将GTO 芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通态损耗的优点。

常见功率半导体器件及其主要特点一、概述功率半导体器件是现代电子电气设备中不可或缺的组成部分，它承担着电能的调节、放大和转换任务。

在众多功率半导体器件中，普遍应用的包括晶闸管、场效应管、绝缘栅双极晶体管（IGBT）、功率二极管等。

这些器件各自具有不同的特点和应用范围，下文将对其进行详细介绍。

二、晶闸管晶闸管是最早出现的功率半导体器件之一，其主要特点包括：1. 器件结构简单，工作可靠。

2. 具有单向导电性。

3. 具有双向触发能力。

4. 适用于高压、大电流场合。

5. 效率高、损耗小。

晶闸管广泛应用于直流调速、大功率变频器、交流电能控制等领域。

三、场效应管场效应管又称为MOSFET，其主要特点包括：1. 体积小、重量轻。

2. 导通电阻小、功率损耗小。

3. 开关速度快、可靠性高。

4. 控制电路简单、使用方便。

场效应管广泛应用于开关电源、电力电子设备、汽车电子系统等领域。

四、绝缘栅双极晶体管（IGBT）IGBT是由绝缘栅双极晶体管和场效应管结合而成的器件，其主要特点包括：1. 具有MOSFET的输入特性和GTR的输出特性。

2. 导通压降低、导通电阻小。

3. 具有高开关速度。

4. 具有大功率、高频率的特点。

IGBT广泛应用于变频调速、逆变器、电动汽车驱动等领域。

五、功率二极管功率二极管是一种常见的半导体器件，其主要特点包括：1. 低开启电压、低通态电压降。

2. 热稳定性好、动态特性好。

3. 寿命长、可靠性高。

4. 具有快速恢复特性。

功率二极管广泛应用于整流器、逆变器、交流稳压电源等领域。

六、结语功率半导体器件在现代工业生产和生活中发挥着重要作用，不同的器件具有不同的特点和应用范围，能够满足各种电能调节、转换的需求。

随着科技的不断发展，功率半导体器件的性能和应用范围将会不断扩大，为人类创造更加便利和高效的生活和工作环境。

七、功率半导体器件的发展趋势随着现代电子技术的发展和能源的需求不断增长，功率半导体器件的应用也愈发广泛。

电力半导体元器件简介（双极型、单极型、混合型）电力半导体元器件大多是以开关方式工作为主、对电能进行控制和转换的电力电子器件。

如可关断晶闸管（英文缩写：GTO）、电力晶体管（GTR）、功率场效应晶体管（Power Mosfet）、绝缘棚式双极型晶体管（IGBT）、静电感应晶体管（SIT）、静电感应晶闸管（SITH）、MOS晶闸管（MCT）等。

电力半导体元器件可分为三类：双极型、单极型、混合型。

双极型器件是指器件内部的电子和空穴两种载流子都参与导电过程的半导体器件。

这类器件的导通电阻小于0.09Ω，导通电压降低，阻断电压高，电流容量大。

常见的有GTO（可关断晶闸管）、GTR（电力晶体管）、SITH（静电感应晶闸管）等。

GTO耐压高（4500V）、电流大（5000A）。

GTR具有控制方便、开关时间短、导通电压低、高频特性好等优点。

SITH用棚极控制开通和关断，具有导通电阻小、导通电压低、开关速度快、功耗小、关断电流增益大等特点。

单极型器件是指内部只有主要载流子参与导电过程的半导体器件。

常见产品有Power Mosfet（场效应晶体管）、SIT（静电感应晶体管）。

前者为电压控制器件，具有驱动功率小、工作速度高、无二次击穿问题、安全工作区宽等优点。

后者是三层结构的多数载流子器件。

具有输出功率大，失真小、输入阻抗高、开关特性好等优点，可工作于放大和开关两种状态。

混合型器件是双极型和单极型器件集成混合而成。

它们利用耐压高、电流大、导通电压低的双极型器件（GTO、GIR等）作为输出原件，用输入阻抗高、相应速度快的单极型器件（Mosfet）作为输入级，因此具有两者的优点。

典型产品有IGBT（绝缘棚式双极型晶体管）、MCT（MOS晶闸管）等。

功率半导体的优劣势分析-功率半导体器件用途功率半导体器件概述功率半导体器件是指能够承受较高功率水平，并且能够在高频率下工作的半导体器件。

它们在电子设备中起着至关重要的作用，广泛应用于交流电动机控制、电源管理、照明、医疗设备和电动汽车等领域。

本文将对功率半导体器件的优势和劣势进行分析，并讨论其在不同应用中的用途。

首先，功率半导体器件的优势之一是高效能和精确控制，使其能够在各种高功率应用中提供高效能的表现。

功率半导体器件具有低导通电阻和低开关损耗的特点，能够显著提高电能转换的效率。

此外，功率半导体器件具有高速开关和快速恢复的特点，能够实现精确的控制和响应时间，提高设备的性能和可靠性。

其次，功率半导体器件在高电压和高电流应用中具有较好的耐压和耐流能力。

这使得它们能够在较恶劣的工作环境中长期稳定地工作。

功率半导体器件通常具有较高的工作温度范围和较低的封装电阻，能够在高温环境下维持良好的性能。

此外，功率半导体器件的结构和材料设计使其能够承受大电流冲击和高电压应力，在高压和大电流的条件下仍能保证良好的工作状态。

另外，功率半导体器件具有较小的体积和重量。

相比于传统的电力设备，功率半导体器件的尺寸和重量大大减小，这减轻了设备的体积和重量，提高了设备的灵活性和可移动性。

功率半导体器件的小尺寸和轻量化还有助于减少电子设备的冷却需求，降低设备的散热成本。

然而，功率半导体器件也存在一些劣势需要考虑。

首先是价格较高。

功率半导体器件通常由复杂、高精度的制造工艺制成，这使得其成本较高。

另外，功率半导体器件的可靠性要求较高，需要进行严格的质量控制和测试，也会增加成本。

其次，功率半导体器件在高功率应用中容易受到热失控的影响。

高功率应用中的大电流和高电压造成的热损耗会导致功率半导体器件过热，降低其性能和寿命。

因此，需要进行有效的散热和温度控制，以确保功率半导体器件的正常工作。

此外，功率半导体器件的响应速度较快，在一些应用中可能会引起电磁干扰问题。

半导体功率器件范文1.高效率：相比传统的电力器件，半导体功率器件具有较高的转换效率。

例如，功率MOSFET在工作过程中能够减少能量损失，提高能源利用率。

2.快速开关速度：半导体功率器件具有快速的开关速度，能够实现高频率的开关操作。

这对于需要高频率开关的电路设计非常重要。

3.小型化：半导体功率器件相比传统的电力器件更加小型化，能在有限的空间内实现更高功率的输出。

这使得器件的集成度更高，可以在更多的应用场景中使用。

4.可靠性高：半导体功率器件采用了先进的制造工艺和结构设计，具有较高的可靠性和稳定性。

这使得器件在长时间工作过程中能够保持较高的性能。

下面介绍几种常见的半导体功率器件：1.功率二极管：功率二极管用来实现电流的单向导通，它的主要特点是能够承受较大的电流和电压。

功率二极管广泛应用于交流-直流电源、电机控制、逆变器等领域。

2.高压晶体管：高压晶体管主要用于高压电路的驱动或控制，它的主要特点是具有较高的输入电压和电流。

高压晶体管广泛应用于电源开关、电机驱动器、灯光控制等领域。

3.功率MOSFET：功率MOSFET是一种常用的功率器件，具有低开通电阻和快速开关速度的特点。

功率MOSFET广泛用于开关电源、电机驱动器、逆变器等高频开关电路中。

4.IGBT：IGBT是一种集结型双极电晶体管，具有MOSFET和晶闸管的特点，结合了它们的优点。

IGBT广泛应用于交流电源逆变器、变频空调、电动车等高压、高功率的场合。

总的来说，半导体功率器件具有高效率、快速开关速度、小型化和高可靠性等特点，是现代电子设备中不可或缺的关键组件。

随着电子技术的不断发展和应用领域的不断拓展，半导体功率器件将会继续发挥重要的作用。
