几种常用的功率器件(电力半导体)及其应用(精)

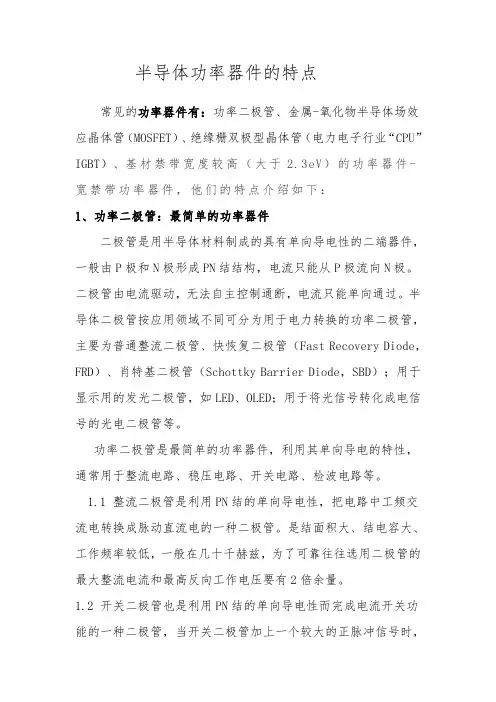

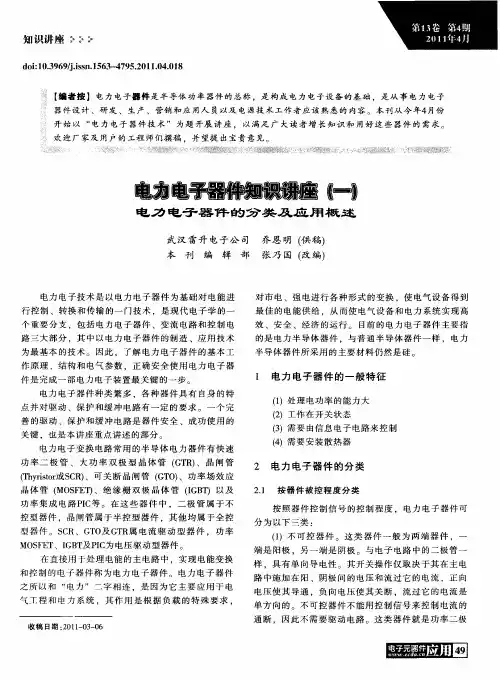

半导体功率器件的特点常见的功率器件有：功率二极管、金属-氧化物半导体场效应晶体管（MOSFET）、绝缘栅双极型晶体管（电力电子行业“CPU”IGBT）、基材禁带宽度较高（大于2.3eV）的功率器件-宽禁带功率器件，他们的特点介绍如下：1、功率二极管：最简单的功率器件二极管是用半导体材料制成的具有单向导电性的二端器件，一般由P极和N极形成PN结结构，电流只能从P极流向N极。

二极管由电流驱动，无法自主控制通断，电流只能单向通过。

半导体二极管按应用领域不同可分为用于电力转换的功率二极管，主要为普通整流二极管、快恢复二极管（Fast Recovery Diode，FRD）、肖特基二极管（Schottky Barrier Diode，SBD）；用于显示用的发光二极管，如LED、OLED；用于将光信号转化成电信号的光电二极管等。

功率二极管是最简单的功率器件，利用其单向导电的特性，通常用于整流电路、稳压电路、开关电路、检波电路等。

1.1整流二极管是利用PN结的单向导电性，把电路中工频交流电转换成脉动直流电的一种二极管。

是结面积大、结电容大、工作频率较低，一般在几十千赫兹，为了可靠往往选用二极管的最大整流电流和最高反向工作电压要有2倍余量。

1.2开关二极管也是利用PN结的单向导电性而完成电流开关功能的一种二极管，当开关二极管加上一个较大的正脉冲信号时，进入导通状态，正向压降很小，正向电阻很低，相当一个闭合开关；当负脉冲到达时，进入截止状态，反向电阻很大，反向电流很小，相当一个断开的开关。

1.3稳压二极管是利用PN结反向击穿时电压基本不变，而电流可在很大范围内变化的特性制做的，它可以在一定电流变化范围内对电路起稳压作用。

1.4检波（也称解调）二极管是利用其单向导电性将高频或中频无线电信号中的低频信号或音频信号取出来，广泛应用于半导体收音机、收录机、电视机及通信等设备的小信号电路中，其工作频率较高，处理信号幅度较弱。

宽禁带半导体功率器件——材料、物理、设计及应用1.引言1.1 概述宽禁带半导体功率器件作为半导体领域中的重要分支，具有广阔的应用前景。

它是基于宽禁带半导体材料的器件，具备了高功率、高电压和高温度等特点，适用于能源领域、通信领域以及其他一系列领域。

在本文中，我们将对宽禁带半导体功率器件的材料、物理性质、设计原理以及应用领域进行深入研究和探讨。

首先，我们将介绍宽禁带半导体材料的定义和分类，以及其在器件制备中的重要性。

接着，我们将详细探讨宽禁带半导体材料的物理性质，包括载流子浓度、迁移率和反向饱和电流等关键参数的影响因素和变化规律。

其次，我们将深入研究宽禁带半导体功率器件的设计原理，包括器件结构、电场分布以及载流子输运等方面的理论基础。

这部分内容将着重介绍宽禁带半导体功率器件的设计要点，包括提高器件电流密度、减小漏电流和改善器件热特性等方面的关键技术和方法。

最后，我们将重点关注宽禁带半导体功率器件在能源领域和通信领域的应用。

特别是在能源领域，宽禁带半导体功率器件可以广泛应用于太阳能电池、风力发电和电动车等领域，为可再生能源的开发和利用提供支持。

在通信领域，宽禁带半导体功率器件的高频特性和高功率特性，使其成为无线通信系统中的重要组成部分。

总之，本文将全面介绍宽禁带半导体功率器件的材料、物理性质、设计原理以及应用领域，并对其现状进行总结和展望。

通过深入研究和探讨，我们希望能够进一步提高宽禁带半导体功率器件的性能和应用水平，为相关领域的发展做出贡献。

文章结构部分的内容如下：1.2 文章结构本文将分为引言、正文和结论三部分来展开对宽禁带半导体功率器件的讨论。

引言部分将首先对宽禁带半导体功率器件进行概述，介绍其基本概念和特点。

接着将介绍文章的结构和内容安排，以便读者能够清晰地理解全文的逻辑发展。

正文部分将分为三个主要章节：材料、设计和应用。

在材料章节中，我们将详细介绍宽禁带半导体材料的特点和性质，包括它们的禁带宽度、载流子浓度和迁移率等重要参数。

目录目录.............................................................................................................................................................................. 第9章电力二极管、电力晶体管和晶闸管的应用简介 . 09.1 电力二极管的应用简介 09.1.1 电力二极管的种类 09.1.2 各种常用的电力二极管结构、特点和用途 09.1.3 电力二极管的主要参数 09.1.4 电力二极管的选型原则 (1)9.2 电力晶体管的应用简介 (2)9.2.1 电力晶体管的主要参数 (2)9.2.2 电力晶体管的选型原则 (2)9.3 晶闸管的应用简介 (3)9.3.1 晶闸管的种类 (3)9.3.2 各种常用的晶体管结构、特点和用途 (3)9.3.3 晶闸管的主要参数 (4)9.3.4 晶闸管的选型原则 (5)9.4 总结 (6)第9章电力二极管、电力晶体管和晶闸管的应用简介9.1 电力二极管的应用简介电力二极管（Power Diode）在20世纪50年代初期就获得应用，当时也被称为半导体整流器；它的基本结构和工作原理与信息电子电路中的二极管相同，都以半导体PN结为基础，实现正向导通、反向截止的功能。

电力二极管是不可控器件，其导通和关断完全是由其在主电路中承受的电压和电流决定的。

电力二极管实际上是由一个面积较大的PN结和两端引线以及封装组成的。

9.1.1 电力二极管的种类电力二极管主要有普通二极管、快速恢复二极管和肖特基二极管。

9.1.2 各种常用的电力二极管结构、特点和用途名称结构特点、用途实例图片整流二极管多用于开关频率不高（1kHz以下）的整流电路中。

其反向恢复时间较长，一般在5s以上，其正向电流定额和反向电压定额可以达到很高。

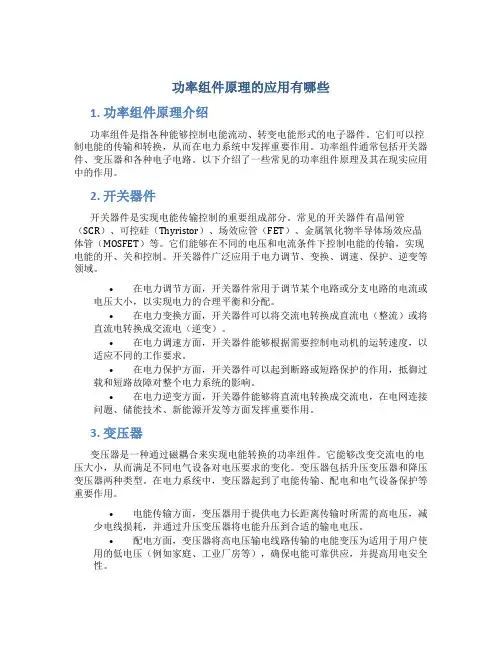

功率组件原理的应用有哪些1. 功率组件原理介绍功率组件是指各种能够控制电能流动、转变电能形式的电子器件。

它们可以控制电能的传输和转换，从而在电力系统中发挥重要作用。

功率组件通常包括开关器件、变压器和各种电子电路。

以下介绍了一些常见的功率组件原理及其在现实应用中的作用。

2. 开关器件开关器件是实现电能传输控制的重要组成部分。

常见的开关器件有晶闸管（SCR）、可控硅（Thyristor）、场效应管（FET）、金属氧化物半导体场效应晶体管（MOSFET）等。

它们能够在不同的电压和电流条件下控制电能的传输，实现电能的开、关和控制。

开关器件广泛应用于电力调节、变换、调速、保护、逆变等领域。

•在电力调节方面，开关器件常用于调节某个电路或分支电路的电流或电压大小，以实现电力的合理平衡和分配。

•在电力变换方面，开关器件可以将交流电转换成直流电（整流）或将直流电转换成交流电（逆变）。

•在电力调速方面，开关器件能够根据需要控制电动机的运转速度，以适应不同的工作要求。

•在电力保护方面，开关器件可以起到断路或短路保护的作用，抵御过载和短路故障对整个电力系统的影响。

•在电力逆变方面，开关器件能够将直流电转换成交流电，在电网连接问题、储能技术、新能源开发等方面发挥重要作用。

3. 变压器变压器是一种通过磁耦合来实现电能转换的功率组件。

它能够改变交流电的电压大小，从而满足不同电气设备对电压要求的变化。

变压器包括升压变压器和降压变压器两种类型。

在电力系统中，变压器起到了电能传输、配电和电气设备保护等重要作用。

•电能传输方面，变压器用于提供电力长距离传输时所需的高电压，减少电线损耗，并通过升压变压器将电能升压到合适的输电电压。

•配电方面，变压器将高电压输电线路传输的电能变压为适用于用户使用的低电压（例如家庭、工业厂房等），确保电能可靠供应，并提高用电安全性。

•电气设备保护方面，变压器可以使用不同的绕组比例来实现电气设备的过载和短路保护，防止电气设备受到损坏。

13种常用的功率半导体器件介绍电力电子器件（Power Electronic Device），又称为功率半导体器件，用于电能变换和电能控制电路中的大功率（通常指电流为数十至数千安，电压为数百伏以上）电子器件。

可以分为半控型器件、全控型器件和不可控型器件，其中晶闸管为半控型器件，承受电压和电流容量在所有器件中最高；电力二极管为不可控器件，结构和原理简单，工作可靠；还可以分为电压驱动型器件和电流驱动型器件，其中GTO、GTR为电流驱动型器件，IGBT、电力MOSFET为电压驱动型器件。

1. MCT （MOS Control led Thyristor）：MOS控制晶闸管MCT 是一种新型MOS 与双极复合型器件。

如上图所示。

MCT是将MOSFET 的高阻抗、低驱动图MCT 的功率、快开关速度的特性与晶闸管的高压、大电流特型结合在一起，形成大功率、高压、快速全控型器件。

实质上MCT 是一个MOS 门极控制的晶闸管。

它可在门极上加一窄脉冲使其导通或关断，它由无数单胞并联而成。

它与GTR，MOSFET，IGBT，GTO 等器件相比，有如下优点：（1）电压高、电流容量大，阻断电压已达3 000V，峰值电流达1 000 A，最大可关断电流密度为6000kA/m2；（2）通态压降小、损耗小，通态压降约为11V；（3）极高的dv/dt和di/dt耐量，dv/dt已达20 kV/s ，di/dt为2 kA/s；（4）开关速度快，开关损耗小，开通时间约200ns，1 000 V 器件可在2 s 内关断；2. IGCT（Intergrated Gate Commutated Thyristors）IGCT 是在晶闸管技术的基础上结合IGBT 和GTO 等技术开发的新型器件，适用于高压大容量变频系统中，是一种用于巨型电力电子成套装置中的新型电力半导体器件。

IGCT 是将GTO 芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通态损耗的优点。

电力电子器件与应用电力电子技术是指将半导体器件和功率电子器件应用于电力系统和电力设备中，用以实现能量转换、电力控制和电力传递的技术。

随着科技的进步，电力电子技术在能源、交通、通信等领域得到广泛应用，对于推动社会发展和提高生活质量起到至关重要的作用。

一、电力电子器件的分类电力电子器件根据其功能和不同应用领域可分为多种类型，以下将对其中几种重要的电力电子器件进行简要介绍。

1. 变流器（Inverter）变流器是最常见的电力电子器件之一。

其主要功能是将直流电能转换为交流电能，或者将交流电能转换为直流电能。

变流器广泛应用于电能供应、电机驱动和光伏发电等领域，为能源的有效利用和电力系统的稳定运行提供了便利。

2. 整流器（Rectifier）整流器的主要功能是将交流电能转换为直流电能。

在电力系统中，整流器被广泛应用于直流输电、直流电机驱动和电池充电等方面。

此外，整流器还常用于调节电能质量，提高电力系统的稳定性。

3. 逆变器（Converter）逆变器是一种功率电子器件，其主要功能是将直流电能转换为交流电能，频率可以根据需要进行调整。

逆变器被广泛应用于太阳能发电、风力发电、UPS电源等领域，为可再生能源的利用和电力系统的稳定提供了支持。

二、电力电子器件的应用领域电力电子器件在各个领域的应用越来越广泛，以下将对其中几个重要的领域进行介绍。

1. 新能源发电随着环境保护意识的增强和对能源的依赖度的降低，新能源发电逐渐成为了人们关注的焦点。

光伏发电和风力发电是常见的新能源发电方式，而电力电子器件的应用则是实现这些发电方式的关键。

变流器和逆变器的应用能够将太阳能和风能转化为交流电能，并注入电力系统中，从而实现清洁能源的利用。

2. 电动汽车电动汽车已经成为未来交通的发展趋势。

电力电子器件在电动汽车中的作用不可忽视。

充电器、驱动系统和电池管理系统等均需要电力电子器件的支持，以实现电能转换、电力控制和电能储存等功能。

电力电子技术的应用使得电动汽车具备了高效、环保和可靠的特点。

各种电子元器件的用途电子元器件是构成电子电路的基本单位，广泛应用于各个领域，下面将介绍几种常见电子元器件的用途。

1. 电阻器：用于控制电流和电压的大小，限制电路中的电流流动。

常见的有定值电阻器和可调电阻器，可以用于分压、调节电流等。

2. 电容器：用于储存电荷和电能，是存储能量的元器件。

在电子电路中，电容器可以用来滤波、调节信号频率、存储数据等。

3. 电感器：用于储存磁能并抵抗电流变化的元器件。

电感器在电子电路中常用于滤波、变压、产生振荡等。

4. 二极管：具有单向导电特性的元器件，广泛应用于整流、开关、信号检测等电路中。

5. 三极管：是一种具有放大和开关功能的半导体器件，常用于放大信号和控制电流的电路中。

6. 可控硅：一种具有放大和控制功率的半导体器件，常用于电力电子和调速控制中。

7. 二极管光耦：利用光电二极管和光敏三极管的特性，把输入电信号转化为光信号，实现电隔离和信号传输。

8. 场效应管（FET）：一种控制电荷通道的电子元器件，具有低输入电流和高输入阻抗的特性，常用于放大和开关电路中。

9. 继电器：一种将小电流控制大电流的元器件，常用于电力系统中的自动控制和电路保护。

10. 集成电路（IC）：在一个芯片上集成了多个电子元器件，是现代电子设备的核心部件。

常见的集成电路有逻辑门、运算放大器、存储器、微处理器等。

11. 传感器：可将非电信号转换为电信号的装置，常用于测量、控制和监测系统中，如温度传感器、压力传感器、光传感器等。

12. 按钮开关：用于控制电路的通断，通过按下或松开按钮来改变电流的流通状态。

13. 变压器：通过电磁感应原理将输入电压变换为输出电压，常用于电力系统的电流变换和功率调节。

14. 发光二极管（LED）：是一种半导体发光元件，具有小尺寸、低功耗和高亮度等特点，广泛应用于指示灯、显示屏、照明等领域。

15. 蜂鸣器：一种能够发出声音的元器件，常用于警报、提示和电子音乐装置等场合。

16. 电位器：用于调节电路的电压、电流或信号的大小，常常用于音量调节、亮度调节等。

电力电子元器件深入探讨电力电子行业中的关键元器件电力电子是现代电力系统中不可或缺的技术领域之一，它涵盖了各种用于调节和转换电能的技术和设备。

而在电力电子系统中，关键元器件的性能直接关系到整个系统的安全性、可靠性和效能。

本文将深入探讨电力电子行业中的几个关键元器件：晶闸管、功率二极管、IGBT、MOSFET及电容器。

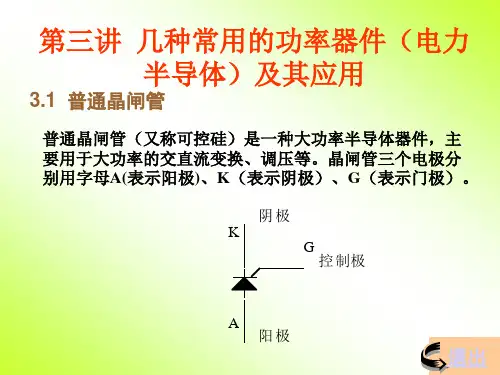

一、晶闸管晶闸管是电力电子行业中最重要和最常用的器件之一。

它是一种具有双向导通能力的开关元件，可以控制大功率电流。

晶闸管的主要特点是可逆导通性、开关速度快、耐电压高等。

它在交流电控制、变频调速、逆变等领域具有广泛应用。

二、功率二极管功率二极管是另一种常用的关键元器件，它具有单向导电特性。

功率二极管可以用于整流电路、瞬态保护、逆变器等各种电力电子系统中。

功率二极管的主要特点是反向耐压高、开关速度快、漏电流小等。

三、IGBTIGBT（Insulated Gate Bipolar Transistor）是一种大功率半导体开关器件，结合了MOSFET和双极型晶体管的特性。

IGBT可以实现大电流和高开关速度，广泛应用于电力电子系统中的逆变器、变频器、直流传动等领域。

它具有可控性强、工作温度范围广的特点。

四、MOSFETMOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的功率开关和调节器件。

MOSFET可以实现大功率开关和调节，广泛应用于变频器、逆变器、电压调节等电力电子系统中。

它具有开关速度快、体积小、无电流触发等特点。

五、电容器电容器是电力电子系统中常用的能量存储元器件。

它主要用于滤波、稳压、谐振等功能。

电容器的主要特点是容量大、损耗小、响应速度快等。

在电力电子系统中，电容器的选择和使用直接影响到系统的稳定性和性能。

总结：电力电子元器件在电力电子行业中扮演着重要的角色。

本文深入探讨了几个关键元器件的性能特点和应用领域。

晶闸管、功率二极管、IGBT、MOSFET及电容器在电力电子系统中发挥着重要的作用，它们的性能和可靠性直接关系到整个系统的运行效能。

电力电子技术中的开关器件选型与应用在电力电子技术领域，开关器件是一类重要的元件，用于控制电流的通断状态，实现电能的有效转换和控制。

合理选型和应用开关器件对电力电子系统的稳定性和效能至关重要。

本文将介绍几种常见的开关器件，并探讨它们的选型和应用。

一、晶闸管（Thyristor）晶闸管是一种双向导电的开关器件，具有高电流和高耐压能力。

它通常用于高功率变频器、变压器和整流器等电力电子系统中。

在选型时，需要考虑晶闸管的耐压能力、导通电流和耗散功率等参数。

此外，还需注意触发电流的大小和触发方式的选择，以确保系统的可靠性。

二、功率MOSFET（Metal-Oxide-Semiconductor Field Effect Transistor）功率MOSFET是一种常用的开关器件，具有高效率和快速开关速度。

它在电源开关、转换器和电机驱动等领域被广泛应用。

在选型时，需要考虑MOSFET的额定电流、耐压能力和导通电阻等参数。

此外，还需注意漏极电流的大小和静态工作点的选取，以确保系统的稳定性和效率。

三、IGBT（Insulated Gate Bipolar Transistor）IGBT是一种高压高速开关器件，融合了MOSFET和晶闸管的优点。

它具有低导通电阻、高断电耐压和快速开关速度，适用于高频开关电源和电动机控制等领域。

在选型时，需要考虑IGBT的额定电流、耐压能力和开关速度等参数。

此外，还需注意控制电压的大小和驱动电路的设计，以确保系统的可靠性和性能。

四、SiC MOSFET（Silicon Carbide Metal-Oxide-Semiconductor Field Effect Transistor）SiC MOSFET是一种新型的功率半导体器件，具有更低的导通电阻和开关损耗。

它在高温和高频环境下表现出色，被广泛应用于电力电子系统和电动车的驱动控制。

在选型时，需要考虑SiC MOSFET的额定电流、耐压能力和热特性等参数。

电气工程中的电力电子器件和应用电力电子器件是电力工程中重要的组成部分，它们在电力系统的调节、转换和控制中发挥着关键的作用。

本文将介绍电力电子器件的基本原理、常见类型以及在电力工程中的应用。

一、电力电子器件的基本原理电力电子器件是指能够将电力从一种形式转换为另一种形式的电子器件。

它们通常工作在高功率和高电压环境下，能够实现电力的调节、控制和转换。

电力电子器件的基本原理包括以下几个方面：1. 半导体器件：电力电子器件主要采用半导体材料制造而成，如二极管、晶体管、场效应管等。

这些器件可通过操控半导体材料的导电性质，实现对电流和电压的精确控制。

2. 开关性能：电力电子器件具备较高的开关速度和可靠性，能够在微秒级别快速开关，并能承受高电压和大电流的冲击。

3. 控制方法：电力电子器件通过控制其开关状态，实现对电力的调节和转换。

常见的控制方法包括脉宽调制（PWM）、脉冲频率调制（PFM）等。

二、电力电子器件的常见类型根据电力电子器件的具体功能和应用场景，可以将其分为多种类型。

以下介绍三种常见的电力电子器件：1. 整流器：整流器是将交流电转换为直流电的电力电子器件。

它主要由可控整流器和非控整流器两类组成。

整流器广泛应用于变频驱动、直流电源等领域，通过调节整流器的导通角度，可以实现对输出电压的控制。

2. 逆变器：逆变器是将直流电转换为交流电的电力电子器件。

它可以将直流电源中的电能转换为交流电源，常用于太阳能发电系统、电动车驱动系统等。

逆变器具备较高的频率控制能力，可以实现对输出电压和频率的精确调节。

3. 调压器：调压器是在电力系统中实现电压调节的电力电子器件。

它能够稳定输出电压，使其在设定范围内波动。

调压器广泛应用于变压器、电力稳定器等设备中，通过控制调压器的开关状态，可以实现对输出电压的调节。

三、电力电子器件在电力工程中的应用电力电子器件在电力工程中有广泛的应用，以下介绍几个常见的应用场景：1. 高压直流输电（HVDC）：HVDC系统利用逆变器和整流器等电力电子器件，将大容量的电力以直流形式进行长距离传输。

半导体电力开关器件引言随着科技的不断发展和人们对能源利用效率的要求不断提高，半导体电力开关器件逐渐成为重要的能源转换和控制元件。

半导体电力开关器件具有快速开关速度、高电压承受能力、低功耗等优点，广泛应用于电力电子领域。

本文将介绍半导体电力开关器件的基本原理、分类、常见的应用以及未来的发展趋势。

基本原理半导体电力开关器件是利用半导体材料的导电性能和控制特性实现电路开关功能的器件。

具体而言，当半导体电力开关器件处于导通状态时，其内部电阻较小，电流可以流通；而当半导体电力开关器件处于截止状态时，其内部电阻较大，电流无法通过。

半导体电力开关器件的导通与截止是通过控制信号来实现的。

通常情况下，控制信号可以是电压或电流信号。

通过改变控制信号的幅值或频率，可以控制半导体电力开关器件的导通与截止状态，从而实现对电路的开关控制。

分类根据运行原理和结构特点，半导体电力开关器件可以分为多个不同的类型。

常见的半导体电力开关器件包括场效应管（FET）、双极性晶体管（BJT）、绝缘栅双极性晶体管（IGBT）和功率二极管等。

1.场效应管（FET）：场效应管利用栅极电压控制其导通与截止状态。

它具有导通电流大、开关速度快的优点，广泛应用于高频电路和功率放大器等领域。

2.双极性晶体管（BJT）：双极性晶体管是由N型和P型材料构成的两个PN结，通过控制基极电流来实现开关功能。

它具有较大的电流放大倍数，适用于低频和中频电路。

3.绝缘栅双极性晶体管（IGBT）：绝缘栅双极性晶体管是FET和BJT的结合体，结合了它们的优点。

IGBT广泛应用于高压、大电流的功率电子应用中。

4.功率二极管：功率二极管是一种具有高电压承受能力和快速开关速度的二极管。

它常用于整流器、逆变器和电源等电路中。

应用半导体电力开关器件在电力电子领域具有广泛的应用。

以下是几个常见的应用领域：1.变频调速系统：半导体电力开关器件可以用于控制交流电动机的转速，实现变频调速功能。
