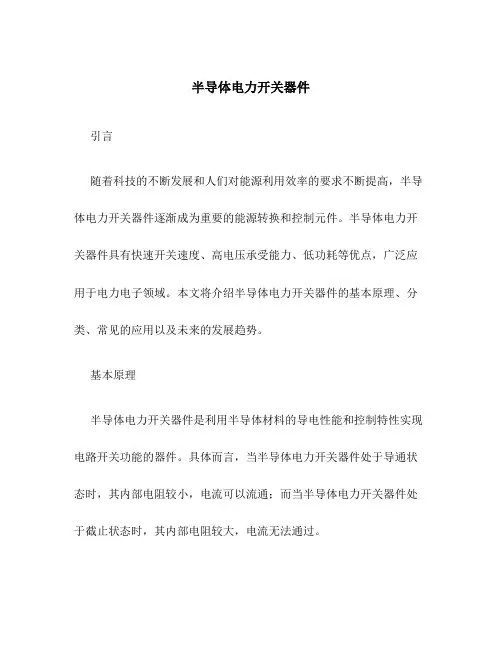

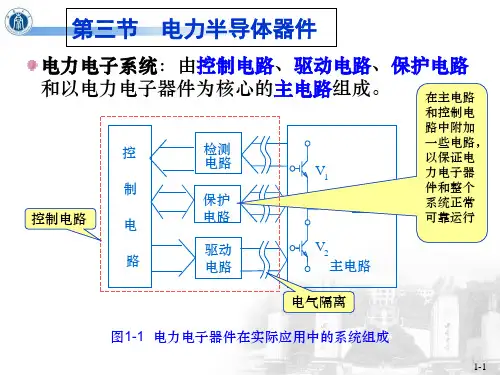

半导体电力开关器件引言随着科技的不断发展和人们对能源利用效率的要求不断提高，半导体电力开关器件逐渐成为重要的能源转换和控制元件。

半导体电力开关器件具有快速开关速度、高电压承受能力、低功耗等优点，广泛应用于电力电子领域。

本文将介绍半导体电力开关器件的基本原理、分类、常见的应用以及未来的发展趋势。

基本原理半导体电力开关器件是利用半导体材料的导电性能和控制特性实现电路开关功能的器件。

具体而言，当半导体电力开关器件处于导通状态时，其内部电阻较小，电流可以流通；而当半导体电力开关器件处于截止状态时，其内部电阻较大，电流无法通过。

半导体电力开关器件的导通与截止是通过控制信号来实现的。

通常情况下，控制信号可以是电压或电流信号。

通过改变控制信号的幅值或频率，可以控制半导体电力开关器件的导通与截止状态，从而实现对电路的开关控制。

分类根据运行原理和结构特点，半导体电力开关器件可以分为多个不同的类型。

常见的半导体电力开关器件包括场效应管（FET）、双极性晶体管（BJT）、绝缘栅双极性晶体管（IGBT）和功率二极管等。

1.场效应管（FET）：场效应管利用栅极电压控制其导通与截止状态。

它具有导通电流大、开关速度快的优点，广泛应用于高频电路和功率放大器等领域。

2.双极性晶体管（BJT）：双极性晶体管是由N型和P型材料构成的两个PN结，通过控制基极电流来实现开关功能。

它具有较大的电流放大倍数，适用于低频和中频电路。

3.绝缘栅双极性晶体管（IGBT）：绝缘栅双极性晶体管是FET和BJT的结合体，结合了它们的优点。

IGBT广泛应用于高压、大电流的功率电子应用中。

4.功率二极管：功率二极管是一种具有高电压承受能力和快速开关速度的二极管。

它常用于整流器、逆变器和电源等电路中。

应用半导体电力开关器件在电力电子领域具有广泛的应用。

以下是几个常见的应用领域：1.变频调速系统：半导体电力开关器件可以用于控制交流电动机的转速，实现变频调速功能。

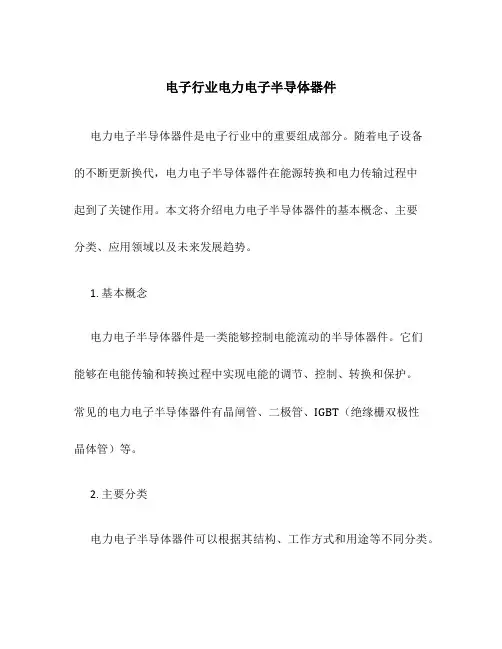

电子行业电力电子半导体器件电力电子半导体器件是电子行业中的重要组成部分。

随着电子设备的不断更新换代，电力电子半导体器件在能源转换和电力传输过程中起到了关键作用。

本文将介绍电力电子半导体器件的基本概念、主要分类、应用领域以及未来发展趋势。

1. 基本概念电力电子半导体器件是一类能够控制电能流动的半导体器件。

它们能够在电能传输和转换过程中实现电能的调节、控制、转换和保护。

常见的电力电子半导体器件有晶闸管、二极管、IGBT（绝缘栅双极性晶体管）等。

2. 主要分类电力电子半导体器件可以根据其结构、工作方式和用途等不同分类。

2.1 晶闸管晶闸管由四个PN接面组成，具有双向导通能力。

它可以通过一个外部的控制信号来控制电流的通断，在电力系统中常用于交流电的控制和调节。

2.2 二极管二极管是由一个PN接面组成，具有单向导通特性。

它能够将交流电转换成直流电，并且能够防止反向电流的流动。

2.3 IGBTIGBT是绝缘栅双极性晶体管的简称，它是晶闸管和MOSFET（金属氧化物半导体场效应晶体管）的结合体。

IGBT具有高电压耐受能力和低导通损耗，广泛应用于变频器、电动汽车和电力传输等领域。

2.4 其他除了晶闸管、二极管和IGBT之外，电力电子半导体器件还包括功率MOSFET、超级结二极管、三极支撑二极管（GTO）等。

3. 应用领域电力电子半导体器件在电力系统和电子设备中有着广泛的应用。

3.1 电力系统电力电子半导体器件在电力系统中主要用于电能的传输和转换。

它们可以实现电能的调节和控制，提高电能的质量和效率。

在变频器、逆变器和冲击电流抑制器等设备中，电力电子半导体器件起到了关键作用。

3.2 电动汽车随着电动汽车的普及，电力电子半导体器件在电动汽车中的应用也越来越重要。

它们可以控制电动汽车的电机和电池系统，实现电能的高效转换和传输，提高电动汽车的续航里程和性能。

3.3 可再生能源可再生能源（如太阳能和风能）的利用需要将电能转换成其他形式的能量（如热能或机械能）。

电力半导体
电力半导体是指在电力系统中具有控制电力的功能的半导体器件。

它是现代电力系统中的重要组成部分，对于电力系统的安全、稳定运行起着至关重要的作用。

电力半导体的应用范围非常广泛，它可以用于电源、变频器、电动机驱动器等电力设备中，也可以用于电力电子开关、智能电网、高压直流输电等电力系统中。

电力半导体的应用使得电力系统的控制更加精确、稳定，并且可以实现节能、降耗等效果。

电力半导体的主要种类包括二极管、晶闸管、场效应管、绝缘栅双极型晶体管等。

二极管是电力半导体中最简单的一种，它是由P型半导体和N型半导体组成的。

晶闸管是电力半导体中最为常用的一种，它可以实现单向导电和双向导电的功能，带有控制端可以实现控制电流的大小。

场效应管是电力半导体中最为先进的一种，它具有体积小、功耗低等优点，在高频电子设备中得到了广泛的应用。

绝缘栅双极型晶体管是一种新型电力半导体器件，它可以实现高度可控性和低开关损耗，逐渐得到了广泛应用。

电力半导体的性能指标包括导通电阻、堵塞电压、开关速度、耐压能力等。

导通电阻越小、堵塞电压越大、开关速度越快、耐压能力越强的电力半导体器件，其性能表现越好。

电力半导体的研发和生产需要严格的工艺流程和质量控制，以确保器件的性能和稳定性。

电力半导体的发展趋势是向高功率、高效率、高可靠性、低成本、小型化等方向发展。

未来的电力半导体器件将会更加智能化和集成化，可以实现更加精细化的电力控制和管理。

总的来说，电力半导体是电力系统中不可或缺的一部分，它可以实现电力的精细化控制和管理，提高电力系统的稳定性和效率，是电力系统现代化和智能化的核心技术之一。

13种常用的功率半导体器件介绍电力电子器件（Power Electronic Device），又称为功率半导体器件，用于电能变换和电能控制电路中的大功率（通常指电流为数十至数千安，电压为数百伏以上）电子器件。

可以分为半控型器件、全控型器件和不可控型器件，其中晶闸管为半控型器件，承受电压和电流容量在所有器件中最高；电力二极管为不可控器件，结构和原理简单，工作可靠；还可以分为电压驱动型器件和电流驱动型器件，其中GTO、GTR为电流驱动型器件，IGBT、电力MOSFET为电压驱动型器件。

1. MCT （MOS Control led Thyristor）：MOS控制晶闸管MCT 是一种新型MOS 与双极复合型器件。

如上图所示。

MCT是将MOSFET 的高阻抗、低驱动图MCT 的功率、快开关速度的特性与晶闸管的高压、大电流特型结合在一起，形成大功率、高压、快速全控型器件。

实质上MCT 是一个MOS 门极控制的晶闸管。

它可在门极上加一窄脉冲使其导通或关断，它由无数单胞并联而成。

它与GTR，MOSFET，IGBT，GTO 等器件相比，有如下优点：（1）电压高、电流容量大，阻断电压已达3 000V，峰值电流达1 000 A，最大可关断电流密度为6000kA/m2；（2）通态压降小、损耗小，通态压降约为11V；（3）极高的dv/dt和di/dt耐量，dv/dt已达20 kV/s ，di/dt为2 kA/s；（4）开关速度快，开关损耗小，开通时间约200ns，1 000 V 器件可在2 s 内关断；2. IGCT（Intergrated Gate Commutated Thyristors）IGCT 是在晶闸管技术的基础上结合IGBT 和GTO 等技术开发的新型器件，适用于高压大容量变频系统中，是一种用于巨型电力电子成套装置中的新型电力半导体器件。

IGCT 是将GTO 芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通态损耗的优点。

电力电子技术中的功率半导体器件在现代化的电力系统中，功率半导体器件的使用越来越普遍，功率半导体器件在电力调节和控制方面有着非常广泛的应用。

功率半导体器件能够提供更好地设备保障、更灵活的电力控制以及更高效的能源利用。

一、功率半导体器件的概述功率半导体器件的发展历程可以追溯到二十世纪四十年代，早期的功率半导体器件有大功率晶闸管和放电管。

随着技术的不断发展，功率半导体器件通过不断的改良和优化，涌现出了各种新型的功率半导体器件如IGBT、MOSFET和GTO等。

近年来，功率半导体器件的的不断进化和应用在电力控制领域中，不但可以对设备的损耗进行有效地控制，还能在节能、提升电力质量等方面发挥重要的作用。

二、主要功率半导体器件的应用1. 大功率晶闸管大功率晶闸管在高压、高温和高功率的情况下，依然能够保持稳定的工作。

因此大功率晶闸管被广泛应用于高速电机驱动、直流电源等高功率控制领域。

另外，大功率晶闸管还在高压直流输电和高压脉冲电源中得到了广泛应用。

2. MOSFETMOSFET是一种晶体管，它的由于其工作电压低、开关速度快、灵活性高等特点，因此MOSFET被广泛应用于DC-DC变换器、高频电源、模拟和数字电路、低电平驱动电路、可编程逻辑和其他的大规模集成电路等领域。

3. IGBTIGBT在中高压交流电源和三相电源中得到了广泛的应用。

IGBT的优点是其结构设计紧凑、可靠性高、容量大、参数化的组合性好等，因此IGBT被广泛地应用于变频器、电力传动、电力电源和各种控制领域等。

4. GTOGTO是一种双向可控整流器的半导体器件，具有电流自我斩波、双向可控和造旋模式等特点，可以用于逆变器、直流调制变换器和自由电路制保护等领域中。

三、功率半导体器件的趋势现在，随着电力信息化和节能环保的需求日益增长，功率半导体器件市场也迎来了新的发展机遇。

未来功率半导体器件市场将面临着更多的发展机遇和挑战。

随着技术的不断进步，功率半导体器件将能在更多领域中得到应用，同时也将面临技术革命和市场竞争等问题。

常见功率半导体器件及其主要特点一、概述功率半导体器件是现代电子电气设备中不可或缺的组成部分，它承担着电能的调节、放大和转换任务。

在众多功率半导体器件中，普遍应用的包括晶闸管、场效应管、绝缘栅双极晶体管（IGBT）、功率二极管等。

这些器件各自具有不同的特点和应用范围，下文将对其进行详细介绍。

二、晶闸管晶闸管是最早出现的功率半导体器件之一，其主要特点包括：1. 器件结构简单，工作可靠。

2. 具有单向导电性。

3. 具有双向触发能力。

4. 适用于高压、大电流场合。

5. 效率高、损耗小。

晶闸管广泛应用于直流调速、大功率变频器、交流电能控制等领域。

三、场效应管场效应管又称为MOSFET，其主要特点包括：1. 体积小、重量轻。

2. 导通电阻小、功率损耗小。

3. 开关速度快、可靠性高。

4. 控制电路简单、使用方便。

场效应管广泛应用于开关电源、电力电子设备、汽车电子系统等领域。

四、绝缘栅双极晶体管（IGBT）IGBT是由绝缘栅双极晶体管和场效应管结合而成的器件，其主要特点包括：1. 具有MOSFET的输入特性和GTR的输出特性。

2. 导通压降低、导通电阻小。

3. 具有高开关速度。

4. 具有大功率、高频率的特点。

IGBT广泛应用于变频调速、逆变器、电动汽车驱动等领域。

五、功率二极管功率二极管是一种常见的半导体器件，其主要特点包括：1. 低开启电压、低通态电压降。

2. 热稳定性好、动态特性好。

3. 寿命长、可靠性高。

4. 具有快速恢复特性。

功率二极管广泛应用于整流器、逆变器、交流稳压电源等领域。

六、结语功率半导体器件在现代工业生产和生活中发挥着重要作用，不同的器件具有不同的特点和应用范围，能够满足各种电能调节、转换的需求。

随着科技的不断发展，功率半导体器件的性能和应用范围将会不断扩大，为人类创造更加便利和高效的生活和工作环境。

七、功率半导体器件的发展趋势随着现代电子技术的发展和能源的需求不断增长，功率半导体器件的应用也愈发广泛。

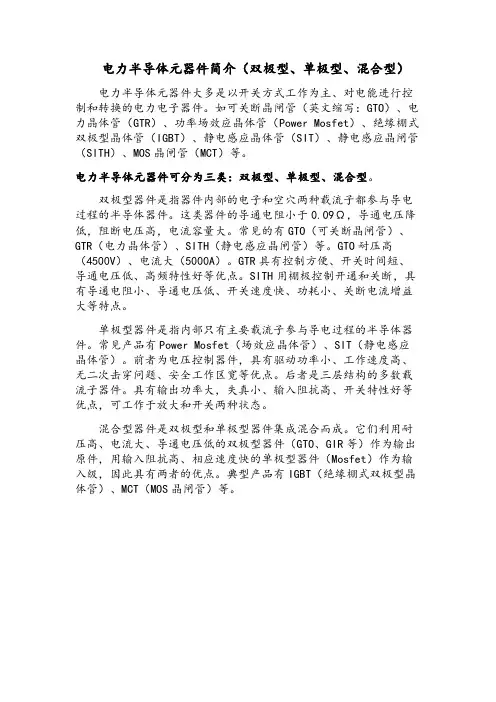

电力半导体元器件简介（双极型、单极型、混合型）电力半导体元器件大多是以开关方式工作为主、对电能进行控制和转换的电力电子器件。

如可关断晶闸管（英文缩写：GTO）、电力晶体管（GTR）、功率场效应晶体管（Power Mosfet）、绝缘棚式双极型晶体管（IGBT）、静电感应晶体管（SIT）、静电感应晶闸管（SITH）、MOS晶闸管（MCT）等。

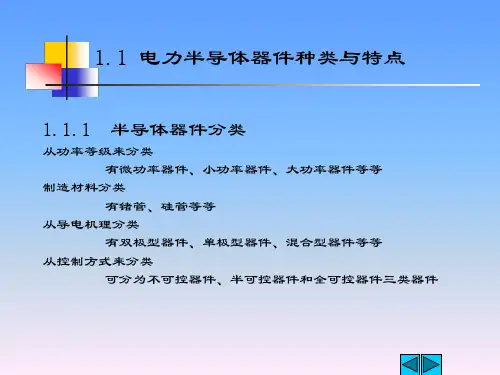

电力半导体元器件可分为三类：双极型、单极型、混合型。

双极型器件是指器件内部的电子和空穴两种载流子都参与导电过程的半导体器件。

这类器件的导通电阻小于0.09Ω，导通电压降低，阻断电压高，电流容量大。

常见的有GTO（可关断晶闸管）、GTR（电力晶体管）、SITH（静电感应晶闸管）等。

GTO耐压高（4500V）、电流大（5000A）。

GTR具有控制方便、开关时间短、导通电压低、高频特性好等优点。

SITH用棚极控制开通和关断，具有导通电阻小、导通电压低、开关速度快、功耗小、关断电流增益大等特点。

单极型器件是指内部只有主要载流子参与导电过程的半导体器件。

常见产品有Power Mosfet（场效应晶体管）、SIT（静电感应晶体管）。

前者为电压控制器件，具有驱动功率小、工作速度高、无二次击穿问题、安全工作区宽等优点。

后者是三层结构的多数载流子器件。

具有输出功率大，失真小、输入阻抗高、开关特性好等优点，可工作于放大和开关两种状态。

混合型器件是双极型和单极型器件集成混合而成。

它们利用耐压高、电流大、导通电压低的双极型器件（GTO、GIR等）作为输出原件，用输入阻抗高、相应速度快的单极型器件（Mosfet）作为输入级，因此具有两者的优点。

典型产品有IGBT（绝缘棚式双极型晶体管）、MCT（MOS晶闸管）等。

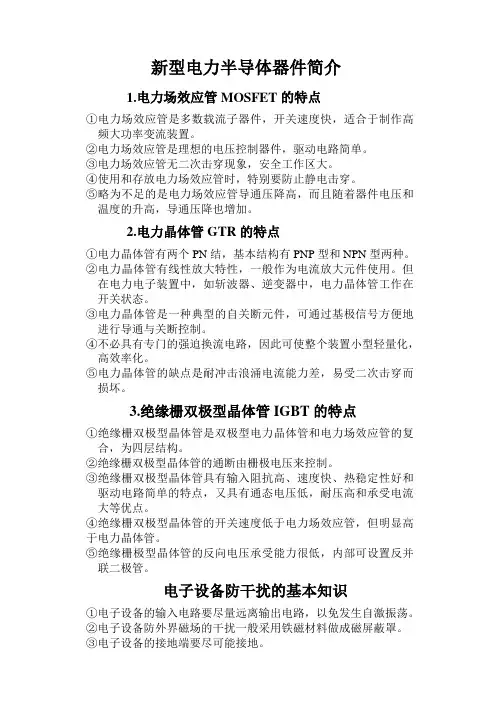

新型电力半导体器件简介1.电力场效应管MOSFET的特点①电力场效应管是多数载流子器件，开关速度快，适合于制作高频大功率变流装置。

②电力场效应管是理想的电压控制器件，驱动电路简单。

③电力场效应管无二次击穿现象，安全工作区大。

④使用和存放电力场效应管时，特别要防止静电击穿。

⑤略为不足的是电力场效应管导通压降高，而且随着器件电压和温度的升高，导通压降也增加。

2.电力晶体管GTR的特点①电力晶体管有两个PN结，基本结构有PNP型和NPN型两种。

②电力晶体管有线性放大特性，一般作为电流放大元件使用。

但在电力电子装置中，如斩波器、逆变器中，电力晶体管工作在开关状态。

③电力晶体管是一种典型的自关断元件，可通过基极信号方便地进行导通与关断控制。

④不必具有专门的强迫换流电路，因此可使整个装置小型轻量化，高效率化。

⑤电力晶体管的缺点是耐冲击浪涌电流能力差，易受二次击穿而损坏。

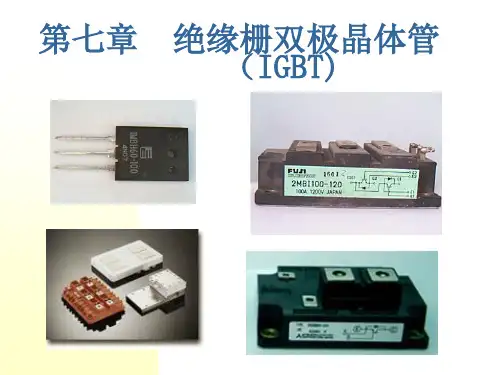

3.绝缘栅双极型晶体管IGBT的特点①绝缘栅双极型晶体管是双极型电力晶体管和电力场效应管的复合，为四层结构。

②绝缘栅双极型晶体管的通断由栅极电压来控制。

③绝缘栅双极型晶体管具有输入阻抗高、速度快、热稳定性好和驱动电路简单的特点，又具有通态电压低，耐压高和承受电流大等优点。

④绝缘栅双极型晶体管的开关速度低于电力场效应管，但明显高于电力晶体管。

⑤绝缘栅极型晶体管的反向电压承受能力很低，内部可设置反并联二极管。

电子设备防干扰的基本知识①电子设备的输入电路要尽量远离输出电路，以免发生自激振荡。

②电子设备防外界磁场的干扰一般采用铁磁材料做成磁屏蔽罩。

③电子设备的接地端要尽可能接地。

半导体器件在电力电子技术中的应用随着电力电子技术的不断进步和发展，半导体器件在电力电子领域中的应用越来越广泛。

本文将着重介绍半导体器件在电力电子技术中的应用，包括功率场效应管、整流器、逆变器以及开关电源等方面。

1. 功率场效应管功率场效应管是电力电子技术中广泛应用的一种半导体器件。

它具有低导通电阻、高开关速度、可靠性高等优点，被广泛应用于电力系统中的电源开关、电机驱动和短路保护等领域。

例如，在直流输电系统中，功率场效应管被用作开关装置，用于实现电力系统的有效控制和保护。

2. 整流器整流器是将交流电转换为直流电的电力电子设备。

半导体器件在整流器中扮演着重要的角色。

常用的整流器包括单相和三相整流器。

半导体整流器通常采用二极管或可控硅等器件，能够实现高效率的电能转换。

这些整流器广泛应用于交流电机驱动、反激式电路等领域。

3. 逆变器逆变器是将直流电转换为交流电的电力电子设备，也是半导体器件在电力电子技术中的一大应用领域。

逆变器通常采用IGBT、MOSFET 等器件，可以将电流转换为不同频率和不同电压的交流电。

逆变器在太阳能光伏系统、风能发电系统以及电动车驱动系统等方面都有广泛的应用。

4. 开关电源开关电源是一种通过开关管实现对输入电源的电能转换的电子设备。

半导体器件在开关电源中扮演着重要的角色。

开关电源通常采用MOSFET等高频开关器件，具有功率密度高、转换效率高等特点。

开关电源在计算机设备、通信设备、工业自动化等领域中得到广泛应用。

总结起来，半导体器件在电力电子技术中的应用非常广泛，包括功率场效应管、整流器、逆变器以及开关电源等方面。

这些器件的应用在电力系统的控制、电机驱动和能量转换等方面起到了关键作用，推动了电力电子技术的发展和进步。

通过半导体器件的应用，电力电子技术在提高电能转换效率、实现电力系统的高效运行以及推动新能源开发利用等方面发挥了重要作用。

随着科技的不断进步和发展，半导体器件在电力电子技术中的应用将会越来越深入，为实现清洁能源和可持续发展做出更加重要的贡献。
