功率半导体器件的技术进展与应用近年来,随着科技的不断发展和人们对节能环保的认识加深,功率半导体器件的应用领域越来越广泛。
功率半导体器件是一种能够将高电压、大电流和高频率的电能转换为可控制的形式的集成电路,可以在电力变换、控制、传输、存储等领域发挥重要作用。
本文将简要介绍功率半导体器件的技术进展和应用。
一、技术进展1.功率MOSFET功率MOSFET是一种在低电压下工作的MOSFET,具有电阻低、导通损耗小、开关速度快等优点,广泛应用于频率转换、功率逆变和开关电源等方面。
近年来,随着电路集成度的提高和新材料的应用,功率MOSFET的性能不断提高,主要表现在以下几个方面:(1)低电阻:采用短通道、高导电能力金属等材料,可以将电阻进一步降低,从而降低导通时的损耗。
(2)快开关:采用多晶硅材料、低电容衬底和优化的结构设计,可以提高开关速度,从而减少反向恢复损失。
(3)高电压:采用氮化硅等材料,可以提高器件承受电压的能力,从而降低工作时的漏失。
(4)高温:采用碳化硅材料,可以在高温环境下正常工作,从而提高器件的可靠性。
2. IGBTIGBT是一种功能介于MOSFET和晶闸管之间的器件,具有高电阻、高压、高速等优点,被广泛应用于交流电机驱动、UPS、电焊等领域。
IGBT的主要进展包括:(1) 低开关损耗:采用SiC材料和硅极细晶化技术等,可以进一步降低开关损耗。
(2) 高辐射环境下的可靠性:采用硅材料和硅细晶化技术等,可以提高器件的抗辐射性能。
(3) 低噪声:采用新型高低侧驱动技术、晶格磁通快速切换技术等,可以降低开关噪声。
(4) 高集成度:采用3D封装技术、SEPIC局放结构等,可以提高器件的集成度。
3. SiC/MOSFETSiC/MOSFET是一种基于碳化硅材料的MOSFET,具有高温、高速、低损耗等优点,被广泛应用于太阳能逆变器、电动汽车等领域。
SiC/MOSFET的主要进展包括:(1) 低电阻:采用近完美的完整性碳化硅基底,可以进一步降低器件电阻,从而降低导通损耗。

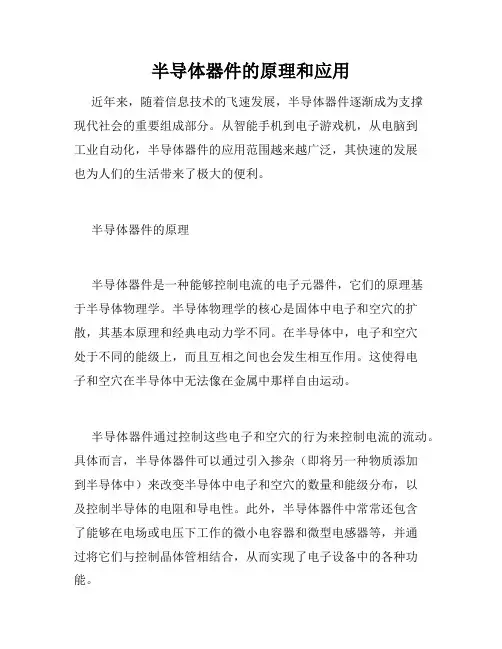

半导体器件的原理和应用近年来,随着信息技术的飞速发展,半导体器件逐渐成为支撑现代社会的重要组成部分。
从智能手机到电子游戏机,从电脑到工业自动化,半导体器件的应用范围越来越广泛,其快速的发展也为人们的生活带来了极大的便利。
半导体器件的原理半导体器件是一种能够控制电流的电子元器件,它们的原理基于半导体物理学。
半导体物理学的核心是固体中电子和空穴的扩散,其基本原理和经典电动力学不同。
在半导体中,电子和空穴处于不同的能级上,而且互相之间也会发生相互作用。
这使得电子和空穴在半导体中无法像在金属中那样自由运动。
半导体器件通过控制这些电子和空穴的行为来控制电流的流动。
具体而言,半导体器件可以通过引入掺杂(即将另一种物质添加到半导体中)来改变半导体中电子和空穴的数量和能级分布,以及控制半导体的电阻和导电性。
此外,半导体器件中常常还包含了能够在电场或电压下工作的微小电容器和微型电感器等,并通过将它们与控制晶体管相结合,从而实现了电子设备中的各种功能。
半导体器件的应用半导体器件在通信、信息处理、能源、军事、航天、工业控制等领域发挥着深远的影响。
下面我们将分别介绍几种常见的半导体器件及其应用:1. 整流器整流器是一种将交流电(AC)变成直流电(DC)的装置,其原理是利用半导体器件的电流单向导电特性。
整流器广泛应用于电源、无线电、反向深度充电等领域。
2. 逆变器逆变器是一种将直流电转换成交流电的器件,广泛应用于交流电动驱动器、升压电源、电网与太阳能等电力系统。
3. 晶体管晶体管是半导体器件中最重要的器件之一,它是从真空管器件机械框架中发展出来的。
晶体管的应用范围非常广泛,包括各种计算机、音频设备、消费类电器和通信设备,以及电子储存器等领域。
此外,晶体管还被广泛地用于模拟电路和数字电路中。
4. 光电器件光电器件使用半导体材料的光电效应来将光信号转换为电信号或将电信号转换为光信号。
光电器件包括光电二极管、光敏电阻、光电晶体管和光伏电池等,广泛应用于光通信、光电子计算、显示器和太阳能电池等领域。

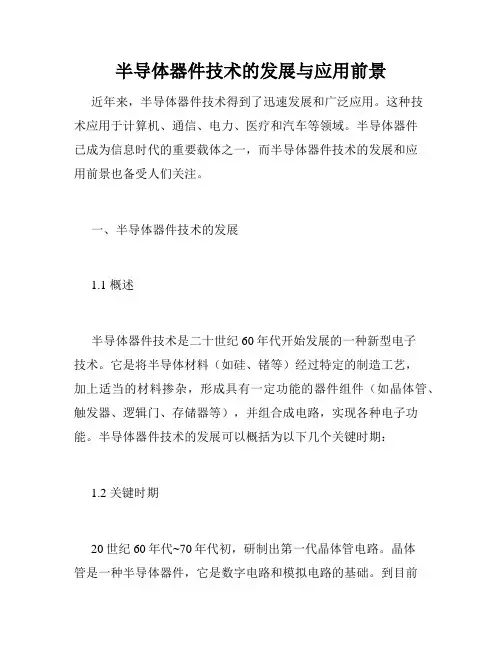

半导体器件技术的发展与应用前景近年来,半导体器件技术得到了迅速发展和广泛应用。
这种技术应用于计算机、通信、电力、医疗和汽车等领域。
半导体器件已成为信息时代的重要载体之一,而半导体器件技术的发展和应用前景也备受人们关注。
一、半导体器件技术的发展1.1 概述半导体器件技术是二十世纪60年代开始发展的一种新型电子技术。
它是将半导体材料(如硅、锗等)经过特定的制造工艺,加上适当的材料掺杂,形成具有一定功能的器件组件(如晶体管、触发器、逻辑门、存储器等),并组合成电路,实现各种电子功能。
半导体器件技术的发展可以概括为以下几个关键时期:1.2 关键时期20世纪60年代~70年代初,研制出第一代晶体管电路。
晶体管是一种半导体器件,它是数字电路和模拟电路的基础。
到目前为止,晶体管广泛应用于各个领域,包括计算机、电视机、电话机、变频器、集成电路等。
晶体管的发明是半导体器件技术发展的重要里程碑。
20世纪70年代~80年代,研制出大规模集成电路。
集成电路是指在一片半导体芯片上集成数百万甚至上亿个晶体管,从而实现多种逻辑功能的电路。
集成电路的研制降低了电路的制造成本和功耗,大大提高了电路的集成度和性能,成为半导体器件技术的重要里程碑。
20世纪80年代~90年代,研制出微处理器和存储器,为计算机硬件的快速发展提供了支持。
微处理器和存储器的研制使得计算机具备了更高的处理速度、更大的存储容量和更强的计算能力,成为计算机硬件发展的关键。
21世纪,半导体器件技术快速发展,新型器件层出不穷,功耗更低、速度更快、体积更小、功能更强,如异构集成、高速通信、自动驾驶、云计算等应用,引领着数字经济新时代。
二、半导体器件技术的应用前景2.1 计算机计算机是半导体器件技术的典型应用领域,不论是个人电脑、服务器还是大型超级计算机,都离不开半导体器件的支持。
如今,随着AI、云计算等新兴技术快速崛起,计算机逐渐向高性能、低功耗、便携、可穿戴方向发展。

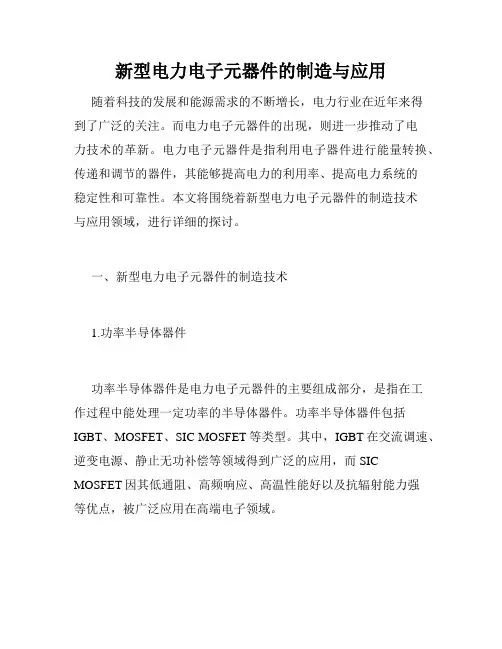

新型电力电子元器件的制造与应用随着科技的发展和能源需求的不断增长,电力行业在近年来得到了广泛的关注。
而电力电子元器件的出现,则进一步推动了电力技术的革新。
电力电子元器件是指利用电子器件进行能量转换、传递和调节的器件,其能够提高电力的利用率、提高电力系统的稳定性和可靠性。
本文将围绕着新型电力电子元器件的制造技术与应用领域,进行详细的探讨。
一、新型电力电子元器件的制造技术1.功率半导体器件功率半导体器件是电力电子元器件的主要组成部分,是指在工作过程中能处理一定功率的半导体器件。
功率半导体器件包括IGBT、MOSFET、SIC MOSFET等类型。
其中,IGBT在交流调速、逆变电源、静止无功补偿等领域得到广泛的应用,而SIC MOSFET因其低通阻、高频响应、高温性能好以及抗辐射能力强等优点,被广泛应用在高端电子领域。
在制造该类器件时,需要采用高纯度材料和精密工艺,通过特殊的制造工艺和检测手段,实现其高效、高稳定的性能表现。
此外,工艺参数的调控和器件尺寸的优化也是制造过程中所需注意的关键点。
2.电容器电容器是电力电子元器件的另一个主要组成部分,其在直流电源中,能够起到平滑滤波的作用,使电源输出的电压更加稳定。
现在,电容器的材料常常采用介电常数更高、更稳定的聚丙烯酸膜,制造工艺也不断得到改进,提高了其使用寿命和稳定性。
此外,在电容器的制造过程中,需要使用高纯度铝箔和无氧铜作为电极材料,通过电极的电化学加工和电容器负载的测试等工艺,保证了电容器的性能和可靠性。
3.电感器电感器是能够储存和输出电能的器件,其在直流电源中,能够起到过滤电源杂波的作用,使电源输出的电流更加稳定。
现在,电感器的制造采用了高效率的铜卷正交涂层技术,使电感器的设计更为紧凑化、体积更小、工作效率更高。
同时,压力注射技术的使用,也能够有效地提高电感器的性能,使其在各个领域中发挥更大的价值。
二、新型电力电子元器件的应用领域1.电力传输与转换领域在电力传输和转换领域,电力电子元器件可以实现电能变换和调节,降低传输损耗,提高能源利用效率,从而为人们生产和生活带来更加便利的用电环境。
半导体功率器件在电力电子领域的应用前景在电力电子领域中,半导体功率器件扮演着重要的角色。
随着电力需求的不断增长和可再生能源的快速发展,半导体功率器件的应用前景变得越来越广阔。
本文将探讨半导体功率器件在电力电子领域的应用前景,并分析其对电力系统的影响。
首先,半导体功率器件在电力电子领域的应用前景之一是提高电力系统的效率。
电力系统中有大量的转换过程,例如将交流电转换为直流电、将直流电转换为交流电等等。
半导体功率器件可以通过高效的电力转换和控制技术,降低能量转换过程中的损耗,提高电力系统的整体效率。
例如,采用功率MOSFET、IGBT、SiC和GaN等高性能半导体器件,可以显著降低电力转换中的传导损耗和开关损耗,从而减少能源浪费和碳排放。
其次,半导体功率器件在电力电子领域的应用前景还表现在提高电力系统的稳定性和可靠性方面。
电力系统中存在着各种电力质量问题,如电压波动、频率波动、谐波扰动等,这些问题对电力设备和用户设备都有一定的影响。
半导体功率器件的应用可以实现快速、精确的电力调节和控制,有效抑制电力质量问题,并提高电力系统的稳定性和可靠性。
例如,采用IGBT器件的可控整流技术可以实现对电力系统的有源滤波和无功补偿,对电力质量问题进行有效控制。
另外,半导体功率器件在电力电子领域的应用前景还表现在促进电力系统的智能化和自动化发展方面。
随着信息技术和通信技术的进步,电力系统的智能化和自动化程度越来越高。
半导体功率器件作为电力系统的核心驱动器件,与数字信号处理器、通信模块等技术相结合,可以实现电力系统的智能监测、控制和管理,提高电力系统的运行效率和可管理性。
例如,采用可编程逻辑器件(FPGA)和数字信号处理器(DSP)等实时控制技术,可以对电力系统进行高速、精确的数字信号处理和控制。
此外,半导体功率器件在电力电子领域的应用前景还表现在推动可再生能源的接入和利用方面。
可再生能源如太阳能、风能等具有波动性和不可控性的特点,在电力系统中的接入和利用带来了一定的挑战。
电力半导体
电力半导体是指在电力系统中具有控制电力的功能的半导体器件。
它是现代电力系统中的重要组成部分,对于电力系统的安全、稳定运行起着至关重要的作用。
电力半导体的应用范围非常广泛,它可以用于电源、变频器、电动机驱动器等电力设备中,也可以用于电力电子开关、智能电网、高压直流输电等电力系统中。
电力半导体的应用使得电力系统的控制更加精确、稳定,并且可以实现节能、降耗等效果。
电力半导体的主要种类包括二极管、晶闸管、场效应管、绝缘栅双极型晶体管等。
二极管是电力半导体中最简单的一种,它是由P型半导体和N型半导体组成的。
晶闸管是电力半导体中最为常用的一种,它可以实现单向导电和双向导电的功能,带有控制端可以实现控制电流的大小。
场效应管是电力半导体中最为先进的一种,它具有体积小、功耗低等优点,在高频电子设备中得到了广泛的应用。
绝缘栅双极型晶体管是一种新型电力半导体器件,它可以实现高度可控性和低开关损耗,逐渐得到了广泛应用。
电力半导体的性能指标包括导通电阻、堵塞电压、开关速度、耐压能力等。
导通电阻越小、堵塞电压越大、开关速度越快、耐压能力越强的电力半导体器件,其性能表现越好。
电力半导体的研发和生产需要严格的工艺流程和质量控制,以确保器件的性能和稳定性。
电力半导体的发展趋势是向高功率、高效率、高可靠性、低成本、小型化等方向发展。
未来的电力半导体器件将会更加智能化和集成化,可以实现更加精细化的电力控制和管理。
总的来说,电力半导体是电力系统中不可或缺的一部分,它可以实现电力的精细化控制和管理,提高电力系统的稳定性和效率,是电力系统现代化和智能化的核心技术之一。
半导体器件的基本概念和应用有哪些一、半导体器件的基本概念1.半导体的定义:半导体是一种导电性能介于导体和绝缘体之间的材料,常见的有硅、锗、砷化镓等。
2.半导体的导电原理:半导体中的载流子(电子和空穴)在外界条件(如温度、光照、杂质)的影响下,其浓度和移动性会发生变化,从而改变半导体的导电性能。
3.半导体器件的分类:根据半导体器件的工作原理和用途,可分为二极管、三极管、晶闸管、场效应晶体管等。
二、半导体器件的应用1.二极管:用于整流、调制、稳压、开关等电路,如电源整流器、数字逻辑电路、光敏器件等。
2.三极管:作为放大器和开关使用,如音频放大器、数字电路中的逻辑门等。
3.晶闸管:用于可控整流、交流调速、电路控制等,如电力电子设备、灯光调节等。
4.场效应晶体管:主要作为放大器和开关使用,如场效应晶体管放大器、数字逻辑电路等。
5.集成电路:由多个半导体器件组成的微型电子器件,用于实现复杂的电子电路功能,如微处理器、存储器、传感器等。
6.光电器件:利用半导体材料的光电效应,实现光信号与电信号的转换,如太阳能电池、光敏电阻等。
7.半导体存储器:用于存储信息,如随机存储器(RAM)、只读存储器(ROM)等。
8.半导体传感器:将各种物理量(如温度、压力、光照等)转换为电信号,用于检测和控制,如温度传感器、光敏传感器等。
9.半导体通信器件:用于实现无线通信功能,如晶体振荡器、射频放大器等。
10.半导体器件在计算机、通信、家电、工业控制等领域的应用:计算机中的微处理器、内存、显卡等;通信设备中的射频放大器、滤波器等;家电中的集成电路、传感器等;工业控制中的电路控制器、传感器等。
以上就是关于半导体器件的基本概念和应用的详细介绍,希望对您有所帮助。
习题及方法:1.习题:请简述半导体的导电原理。
方法:半导体中的载流子(电子和空穴)在外界条件(如温度、光照、杂质)的影响下,其浓度和移动性会发生变化,从而改变半导体的导电性能。
半导体常用器件及应用半导体器件是一种能够在电子器件中控制电子流动的材料。
半导体器件通常使用的材料是半导体材料,如硅、锗等。
半导体器件具有控制电流的能力,可根据电流的变化来控制电子的行为,从而实现各种电子功能。
下面将介绍一些常用的半导体器件及其应用。
1. 二极管二极管是最简单的半导体器件之一,具有两个电极,即P型半导体和N型半导体。
它具有允许电流在一个方向上流动,而在另一个方向上阻止电流流动的特性。
二极管的主要应用包括整流器,用于将交流电转换为直流电,还可用于电压稳定器、电源等。
2. 晶体管晶体管是一种可以放大和开关电信号的半导体器件。
它由三个层次的半导体材料组成,分别是基极、射极和集电极。
晶体管的操作基于两种类型的电信号:输入信号和控制信号。
它广泛应用于放大器、开关、计算机存储器、微处理器等。
3. MOSFETMOSFET(金氧半场效应晶体管)是一种常见的半导体器件,用于放大或开关电信号。
它由四个区域构成,包括漏极、源极、栅极和绝缘层。
MOSFET的主要应用包括放大器、开关、电源开关等。
4. SCR(可控硅)可控硅是一种具有触发控制能力的半导体器件,可以在接通状态下保持导通状态,只有在触发条件满足时才能断开。
SCR主要应用于电力控制中,如温度控制、电炉、电焊机等。
5. LED(发光二极管)LED是一种能够将电能转换为光能的半导体器件。
当电流通过LED时,它会发射出可见光。
由于其高效能和长寿命的特性,LED广泛应用于照明、指示灯、电子设备显示等。
6. 激光二极管激光二极管是一种半导体器件,当电流通过它时,会发射出激光光束。
激光二极管具有小尺寸、低成本和高效能的特点,被广泛应用于光通信、激光打印、激光扫描等。
7. CCD(电荷耦合器件)CCD是一种半导体器件,用于将光能转换为电荷,并通过逐行读取电荷来捕捉图像。
CCD广泛应用于数码相机、摄像机、光谱仪等图像传感器领域。
8. 太阳能电池太阳能电池是一种能够将太阳能转化为电能的半导体器件。
电力电子器件与应用电力电子技术是现代电气工程领域中的重要分支,它主要研究与应用电子器件在电力系统中的转换、调节和控制技术。
电力电子器件的发展和应用,对于提高电力系统的效率、稳定性和可靠性具有重要意义。
本文将从电力电子器件的基本原理、常见的电力电子器件和其应用领域等方面进行探讨。
一、电力电子器件的基本原理电力电子器件是指能够将电力信号进行转换、调节和控制的电子器件。
其基本原理是利用半导体器件的导通和截止特性,通过不同的电路拓扑结构,实现对电力信号的处理。
常见的电力电子器件包括二极管、晶闸管、可控硅、IGBT和MOSFET等。
二、常见的电力电子器件1. 二极管:二极管是一种最简单的电力电子器件,其具有单向导电性。
它常用于整流电路中,将交流电信号转换为直流电信号。
2. 晶闸管:晶闸管是一种具有双向导电性的电力电子器件。
它具有可控性,可以通过控制电压或电流来实现导通和截止。
晶闸管广泛应用于交流电调节、交流电转换和交流电控制等领域。
3. 可控硅:可控硅是一种具有单向导电性和可控性的电力电子器件。
它可以通过控制触发信号来实现导通和截止。
可控硅常用于交流电调节和交流电控制等应用中。
4. IGBT:IGBT是一种综合了MOSFET和可控硅特性的电力电子器件。
它具有高压、高电流和高频率的特点,广泛应用于交流电调节、交流电转换和电力传输等领域。
5. MOSFET:MOSFET是一种具有双向导电性和可控性的电力电子器件。
它具有高速开关和低功耗的特点,常用于直流电调节、直流电转换和电力传输等应用中。
三、电力电子器件的应用领域电力电子器件在电力系统中的应用非常广泛,主要包括以下几个方面:1. 电力调节:电力电子器件可以通过调节电压、电流和频率等参数,实现对电力系统的调节。
例如,通过调节晶闸管和可控硅的触发角度,可以实现对交流电的调节,提高电力系统的稳定性和可靠性。
2. 电力转换:电力电子器件可以将不同形式的电力信号进行转换,实现能量的传输和转换。
电力电子技术中的功率半导体器件在现代化的电力系统中,功率半导体器件的使用越来越普遍,功率半导体器件在电力调节和控制方面有着非常广泛的应用。
功率半导体器件能够提供更好地设备保障、更灵活的电力控制以及更高效的能源利用。
一、功率半导体器件的概述功率半导体器件的发展历程可以追溯到二十世纪四十年代,早期的功率半导体器件有大功率晶闸管和放电管。
随着技术的不断发展,功率半导体器件通过不断的改良和优化,涌现出了各种新型的功率半导体器件如IGBT、MOSFET和GTO等。
近年来,功率半导体器件的的不断进化和应用在电力控制领域中,不但可以对设备的损耗进行有效地控制,还能在节能、提升电力质量等方面发挥重要的作用。
二、主要功率半导体器件的应用1. 大功率晶闸管大功率晶闸管在高压、高温和高功率的情况下,依然能够保持稳定的工作。
因此大功率晶闸管被广泛应用于高速电机驱动、直流电源等高功率控制领域。
另外,大功率晶闸管还在高压直流输电和高压脉冲电源中得到了广泛应用。
2. MOSFETMOSFET是一种晶体管,它的由于其工作电压低、开关速度快、灵活性高等特点,因此MOSFET被广泛应用于DC-DC变换器、高频电源、模拟和数字电路、低电平驱动电路、可编程逻辑和其他的大规模集成电路等领域。
3. IGBTIGBT在中高压交流电源和三相电源中得到了广泛的应用。
IGBT的优点是其结构设计紧凑、可靠性高、容量大、参数化的组合性好等,因此IGBT被广泛地应用于变频器、电力传动、电力电源和各种控制领域等。
4. GTOGTO是一种双向可控整流器的半导体器件,具有电流自我斩波、双向可控和造旋模式等特点,可以用于逆变器、直流调制变换器和自由电路制保护等领域中。
三、功率半导体器件的趋势现在,随着电力信息化和节能环保的需求日益增长,功率半导体器件市场也迎来了新的发展机遇。
未来功率半导体器件市场将面临着更多的发展机遇和挑战。
随着技术的不断进步,功率半导体器件将能在更多领域中得到应用,同时也将面临技术革命和市场竞争等问题。

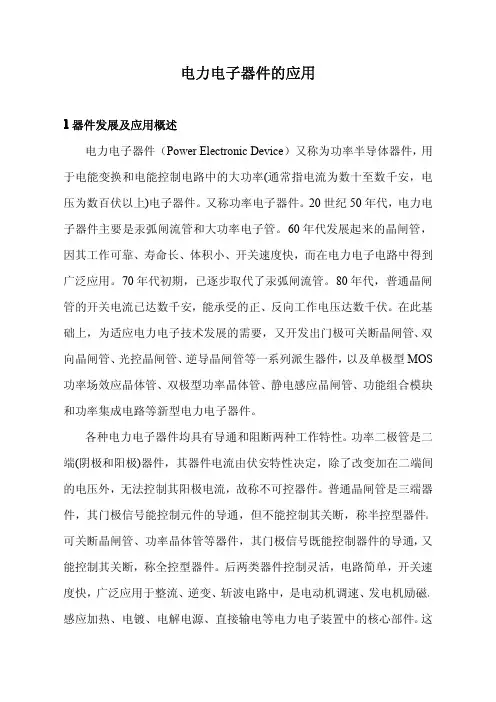

电力电子器件的应用1器件发展及应用概述电力电子器件(Power Electronic Device)又称为功率半导体器件,用于电能变换和电能控制电路中的大功率(通常指电流为数十至数千安,电压为数百伏以上)电子器件。
又称功率电子器件。
20世纪50年代,电力电子器件主要是汞弧闸流管和大功率电子管。
60年代发展起来的晶闸管,因其工作可靠、寿命长、体积小、开关速度快,而在电力电子电路中得到广泛应用。
70年代初期,已逐步取代了汞弧闸流管。
80年代,普通晶闸管的开关电流已达数千安,能承受的正、反向工作电压达数千伏。
在此基础上,为适应电力电子技术发展的需要,又开发出门极可关断晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管等一系列派生器件,以及单极型MOS 功率场效应晶体管、双极型功率晶体管、静电感应晶闸管、功能组合模块和功率集成电路等新型电力电子器件。
各种电力电子器件均具有导通和阻断两种工作特性。
功率二极管是二端(阴极和阳极)器件,其器件电流由伏安特性决定,除了改变加在二端间的电压外,无法控制其阳极电流,故称不可控器件。
普通晶闸管是三端器件,其门极信号能控制元件的导通,但不能控制其关断,称半控型器件。
可关断晶闸管、功率晶体管等器件,其门极信号既能控制器件的导通,又能控制其关断,称全控型器件。
后两类器件控制灵活,电路简单,开关速度快,广泛应用于整流、逆变、斩波电路中,是电动机调速、发电机励磁、感应加热、电镀、电解电源、直接输电等电力电子装置中的核心部件。
这些器件构成装置不仅体积小、工作可靠,而且节能效果十分明显(一般可节电10%~40%)。
单个电力电子器件能承受的正、反向电压是一定的,能通过的电流大小也是一定的。
因此,由单个电力电子器件组成的电力电子装置容量受到限制。
所以,在实用中多用几个电力电子器件串联或并联形成组件,其耐压和通流的能力可以成倍地提高,从而可极大地增加电力电子装置的容量。
器件串联时,希望各元件能承受同样的正、反向电压;并联时则希望各元件能分担同样的电流。
电力电子器件与应用电力电子技术是指将半导体器件和功率电子器件应用于电力系统和电力设备中,用以实现能量转换、电力控制和电力传递的技术。
随着科技的进步,电力电子技术在能源、交通、通信等领域得到广泛应用,对于推动社会发展和提高生活质量起到至关重要的作用。
一、电力电子器件的分类电力电子器件根据其功能和不同应用领域可分为多种类型,以下将对其中几种重要的电力电子器件进行简要介绍。
1. 变流器(Inverter)变流器是最常见的电力电子器件之一。
其主要功能是将直流电能转换为交流电能,或者将交流电能转换为直流电能。
变流器广泛应用于电能供应、电机驱动和光伏发电等领域,为能源的有效利用和电力系统的稳定运行提供了便利。
2. 整流器(Rectifier)整流器的主要功能是将交流电能转换为直流电能。
在电力系统中,整流器被广泛应用于直流输电、直流电机驱动和电池充电等方面。
此外,整流器还常用于调节电能质量,提高电力系统的稳定性。
3. 逆变器(Converter)逆变器是一种功率电子器件,其主要功能是将直流电能转换为交流电能,频率可以根据需要进行调整。
逆变器被广泛应用于太阳能发电、风力发电、UPS电源等领域,为可再生能源的利用和电力系统的稳定提供了支持。
二、电力电子器件的应用领域电力电子器件在各个领域的应用越来越广泛,以下将对其中几个重要的领域进行介绍。
1. 新能源发电随着环境保护意识的增强和对能源的依赖度的降低,新能源发电逐渐成为了人们关注的焦点。
光伏发电和风力发电是常见的新能源发电方式,而电力电子器件的应用则是实现这些发电方式的关键。
变流器和逆变器的应用能够将太阳能和风能转化为交流电能,并注入电力系统中,从而实现清洁能源的利用。
2. 电动汽车电动汽车已经成为未来交通的发展趋势。
电力电子器件在电动汽车中的作用不可忽视。
充电器、驱动系统和电池管理系统等均需要电力电子器件的支持,以实现电能转换、电力控制和电能储存等功能。
电力电子技术的应用使得电动汽车具备了高效、环保和可靠的特点。
新型电力电子器件及其应用近年来,电力电子器件的应用逐渐普及,同时也出现了不少新型电力电子器件,为电力系统的稳定运行和节能减排做出了贡献。
一、功率半导体器件功率半导体器件是电力电子器件的一种,其最突出的特点是肯定的导通和截止。
目前主流的功率半导体器件有MOSFET、IGBT、GTO、MCT等,其中MOSFET和IGBT应用最为广泛。
1.1 MOSFETMOSFET是一种金属氧化物场效应管,其具有开关速度快、开关损耗小的特点。
在交直流电变换、逆变器等场合都得到了广泛应用。
1.2 IGBTIGBT是继MOSFET之后发展起来的一种功率半导体器件,其优势在于开关速度较快、可靠性高、功率密度大。
在电力电子装置中应用普遍。
二、无功补偿器无功补偿器是电力系统中的重要组成部分,主要用于无功补偿和加强电网稳定性。
随着电力系统的发展,传统的无功补偿装置已经不能满足对电能质量的要求。
不过,新型电力电子器件的发展使得无功补偿器的性能有了大幅提升。
2.1 SVC静态无功补偿器(SVC)是一种采用控制器控制的无功补偿装置,是前一代SVC的升级版。
其工作方式和传统的SVC相似,但控制方式更复杂,能够得到更好的无功补偿效果。
2.2 STATCOM静态同步补偿器(STATCOM)是利用逆变器把电容器所储存的电量输出到电网上,以达到无功补偿的效果。
其具有响应速度快、灵敏度高、无需电抗器等优点,是一种高效的无功补偿器。
三、换流器在高压交流输电系统中,要将交流输电系统转换成直流输电系统,需要通过换流器来实现。
因此,换流器也是电力电子装置中不可缺少的部分。
3.1 VSC-HVDC基于换流器技术的高压直流输电(VSC-HVDC)是一种比传统HVDC更先进的输电方式。
其具有调度灵活、输电容量大、清洁环保等特点,可以使电力系统更稳定、更经济地运行。
3.2 MSC主动换流器(MSC)是一种新型的换流器,其特点在于能够更好地控制电压和电流,同时在电网故障时具有更高的可靠性。
电力系统中的电力电子器件及其应用在当今高度依赖电力的社会中,电力系统的稳定运行和高效发展至关重要。
而电力电子器件的出现和应用,为电力系统带来了革命性的变化。
电力电子器件,简单来说,就是能够对电能进行有效控制和转换的半导体器件。
它们在电力系统中的应用范围十分广泛,从发电、输电、配电到用电的各个环节,都能看到其身影。
在发电环节,风力发电和太阳能光伏发电是目前发展迅速的清洁能源。
然而,这些能源的输出功率往往具有不稳定性和间歇性。
电力电子器件在此发挥了关键作用。
例如,在风力发电系统中,通过使用电力电子变流器,可以将风机产生的变化频率和电压的电能,转换为稳定的、符合电网要求的电能并输送入网。
同样,在太阳能光伏发电系统中,电力电子逆变器能够将光伏电池板产生的直流电转换为交流电,实现与电网的连接和电能的有效传输。
输电领域,高压直流输电(HVDC)是电力电子器件的重要应用场景之一。
传统的交流输电存在着线路损耗大、输电距离受限等问题。
而高压直流输电则能够有效地解决这些难题。
通过使用晶闸管等电力电子器件组成的换流器,将交流电转换为直流电进行远距离传输,到达目的地后再转换回交流电。
这样不仅减少了输电过程中的能量损耗,还提高了输电容量和稳定性。
来到配电环节,电力电子器件在电能质量控制方面表现出色。
随着各种非线性负载在电力系统中的广泛应用,如变频调速设备、电弧炉等,电网中的电压波动、谐波污染等问题日益严重。
此时,有源电力滤波器(APF)、静止无功补偿器(SVC)和静止无功发生器(SVG)等基于电力电子技术的设备应运而生。
它们能够快速、精准地补偿无功功率、滤除谐波,从而提高电能质量,保障电力设备的正常运行。
在用电环节,电力电子器件也有着广泛的应用。
电动汽车的快速充电器,就是依靠高效的电力电子变换技术,实现对电池的快速、安全充电。
家庭和工业中的变频调速设备,通过改变电机的供电频率和电压,实现对电机转速的精确控制,达到节能和提高运行效率的目的。
半导体的应用及原理1. 什么是半导体半导体是一种材料,其电阻在导体和绝缘体之间,具有一定的电导性。
它的原子结构介于金属(导体)和非金属(绝缘体)之间。
半导体材料的特点是在低温下表现为电阻较高的绝缘体,但在高温下却能表现出接近导体的电性能。
2. 半导体的应用领域半导体材料由于其独特的电性能,在各个领域得到了广泛的应用。
以下是半导体在不同领域的应用示例:2.1 电子器件半导体在电子器件中的应用非常广泛,包括但不限于: - 集成电路(IC):IC是一种由数亿个晶体管组成的电子器件,用于存储和处理信息。
- 晶体管:晶体管是一种最基本的半导体器件,被广泛应用于各种电子设备。
- 二极管:二极管用于控制电流的方向,被广泛应用于电源和信号处理电路中。
2.2 光电子器件半导体材料在光电子器件中的应用越来越重要,其中代表性的应用有: - 光伏电池:光伏电池将太阳光转化为电能,被广泛应用于太阳能系统和便携式充电设备等。
- 发光二极管(LED):LED是一种能将电能转化为光能的器件,被广泛应用于照明、显示和通信等领域。
- 激光器:激光器利用半导体材料产生的光放大效应,产生高强度、一束平行的激光光束,被广泛用于医疗、通信和材料加工等领域。
2.3 电力电子器件半导体在电力电子器件中的应用有助于提高电力质量和系统效率,代表性应用包括: - 变流器:变流器将直流电转换为交流电,被广泛应用于电动车、风能和太阳能发电系统中。
- 调光器:调光器用于控制灯光的亮度,被广泛应用于家居、商业和工业照明系统中。
- 储能系统:半导体器件在储能系统中起到充放电控制和能量转换的作用,被广泛应用于电网调峰和储能设备中。
3. 半导体的工作原理半导体的电性能是通过控制载流子(电子和空穴)的流动来实现的。
当材料中掺杂有杂质(如硼、磷等),称为N型半导体,载流子主要是电子;当掺杂的杂质为P型(如锗、砷等),则载流子主要是空穴。
当N型半导体与P型半导体接触时,形成一个PN结。
电力电子器件的基本原理与应用电力电子器件是用于控制电力流动的关键组成部分,广泛应用于能源转换、电力传输和电力负载调节等领域。
本文将介绍电力电子器件的基本原理和常见应用。
一、电力电子器件的基本原理1. 二极管(Diode)二极管是最简单的电力电子器件,具有单向导电特性。
它由导体P型和N型半导体材料结合而成,通过半导体PN结的特殊性质实现电流的单向流动。
二极管在整流、电压倍增和过压保护等方面具有重要应用。
2. 可控硅(Thyristor)可控硅是一种具有控制触发能力的电力电子器件。
它由PNPN结构组成,因其具有控制电流通断的功能而得名。
可控硅主要应用于交流电的调光、电动机的启动和断相控制等领域。
3. 三极管(Transistor)三极管是一种半导体器件,可用于放大电信号或作为开关。
它由三个掺杂不同的半导体层构成,基本分为三种类型:NPN型、PNP型和场效应晶体管。
三极管在电力放大、功率控制和逻辑电路等方面有广泛应用。
4. MOSFETMOSFET是金属-氧化物-半导体场效应晶体管的简称。
它由金属栅极、绝缘层和半导体材料构成。
MOSFET具有高输入阻抗、低功耗和快速开关速度的优点,广泛应用于开关电源、功率放大和逆变器等领域。
二、电力电子器件的应用1. 电力变换与传输电力电子器件在交流输电系统和直流输电系统中起到关键作用。
例如,交流输电系统中的静止变流器利用可控硅和同步开关电路,实现对电能的变频和控制。
直流输电系统中的换流器则利用改进的可控硅技术,将交流电转换为可控的直流电。
2. 新能源发电系统电力电子器件在新能源发电系统中的应用越来越重要。
例如,光伏逆变器将光能转换为交流电能,通过功率电子器件的高效能力,将电能注入电网。
风力发电系统中的变频器则将风力转换为稳定的电力输出,帮助控制风机的转速和功率。
3. 电动汽车充电电力电子器件也广泛应用于电动汽车充电系统。
充电桩中的直流快充器件使用了大功率的可控硅和MOSFET技术,能够快速稳定地给电动汽车充电。
电气工程中的电力电子器件和应用电力电子器件是电力工程中重要的组成部分,它们在电力系统的调节、转换和控制中发挥着关键的作用。
本文将介绍电力电子器件的基本原理、常见类型以及在电力工程中的应用。
一、电力电子器件的基本原理电力电子器件是指能够将电力从一种形式转换为另一种形式的电子器件。
它们通常工作在高功率和高电压环境下,能够实现电力的调节、控制和转换。
电力电子器件的基本原理包括以下几个方面:1. 半导体器件:电力电子器件主要采用半导体材料制造而成,如二极管、晶体管、场效应管等。
这些器件可通过操控半导体材料的导电性质,实现对电流和电压的精确控制。
2. 开关性能:电力电子器件具备较高的开关速度和可靠性,能够在微秒级别快速开关,并能承受高电压和大电流的冲击。
3. 控制方法:电力电子器件通过控制其开关状态,实现对电力的调节和转换。
常见的控制方法包括脉宽调制(PWM)、脉冲频率调制(PFM)等。
二、电力电子器件的常见类型根据电力电子器件的具体功能和应用场景,可以将其分为多种类型。
以下介绍三种常见的电力电子器件:1. 整流器:整流器是将交流电转换为直流电的电力电子器件。
它主要由可控整流器和非控整流器两类组成。
整流器广泛应用于变频驱动、直流电源等领域,通过调节整流器的导通角度,可以实现对输出电压的控制。
2. 逆变器:逆变器是将直流电转换为交流电的电力电子器件。
它可以将直流电源中的电能转换为交流电源,常用于太阳能发电系统、电动车驱动系统等。
逆变器具备较高的频率控制能力,可以实现对输出电压和频率的精确调节。
3. 调压器:调压器是在电力系统中实现电压调节的电力电子器件。
它能够稳定输出电压,使其在设定范围内波动。
调压器广泛应用于变压器、电力稳定器等设备中,通过控制调压器的开关状态,可以实现对输出电压的调节。
三、电力电子器件在电力工程中的应用电力电子器件在电力工程中有广泛的应用,以下介绍几个常见的应用场景:1. 高压直流输电(HVDC):HVDC系统利用逆变器和整流器等电力电子器件,将大容量的电力以直流形式进行长距离传输。
第8章电力半导体器件及其应用一、基本要求1. 了解晶闸管的基本构造、工作原理、特性曲线和主要参数;2. 掌握单相可控整流电路的可控原理,能够计算在电阻性负载和电感性负载时的输出电压、输出电流以及各元件所通过的平均电流和承受的最大正、反向电压;3. 了解单结晶体管及其触发电路的作用原理;4. 了解晶闸管的保护措施;二、阅读指导1.晶闸管晶体闸流管是应用最为广泛的电力半导体器件。
阳极加正向电压和控制极加正触发脉冲信号,这是晶闸管导通的必要条件,阳极电流应大于维持电流是晶闸管导通的充分条件。
导通之后,控制极就失去控制作用。
在晶闸管导通时,若减小阳极电压或阳极电流小于维持电流,晶闸管自动关断。
读者在学习过程中必需了解晶闸管的导通和关断的条件。
此外,还要了解正向转折电压U BO、反向击穿电压U BR(或称为反向转折电压)、正向重复峰值电压U FRM 及反向重复峰值电压U RRM的意义,并了解晶闸管的型号。
2. 可控整流电路学习可控整流电路时,读者最好对照第4章中由二极管所组成的不可控整流电路来分析比较电路结构、电压和电流的波形、整流电压平均值和交流电压有效值之间的大小关系以及元件所承受最高反向电压等问题。
特别应该注意,在可控整流电路中,晶闸管在交流电压的正半周并不一定全导通,因此晶闸管和二极管不一样,还有承受最高正向电压的问题。
难点是可控整流电路接电感性负载的情况,以及续流二极管的作用。
为什么整流电压会出现负值?为什么接了续流二极管(注意其正、负极,不能接反)后,晶闸管在电源电压u2过零时能及时关断?读者应认真阅读教材并仔细思考。
单相桥式半控整流是一种较常用的电路,和二极管桥式整流电路类似,分析其工作原理时,也要分别找出在交流电压的正半周负半周时电流的通路,哪个管导通,哪个截止。
3. 单结晶体管触发电路对单结晶体管,必须了解单结晶体管的发射极E与第一基极B1之间导通和恢复截止的条件。
当发射极E和第一基极B1之间加的电压U E等于峰点电压U P时,单结晶体管导通。
导通后,发射极电压U E降低,当U E低于谷点电压U V时,单结晶体管的E、B1间恢复截止。
教材图8-13是典型的晶闸管可控整流电路,其中采用单结晶体管触发电路,主电路是单相桥式半控整流电路。
对这个电路,读者要了解三个作用,即稳压管的削波作用,变压器的同步作用和电位器R P的移相作用。
要看懂教材图8-14所示的四个波形。
4. 晶闸管的保护要了解晶闸管可控整流电路中,应用最为广泛快速熔断器的过电流保护和阻容吸收的过电压保护的保护措施。
*5. 全控型电力半导体器件及变流电路简介可关断晶闸管(GTO ),电力晶体管(GTR )、电力MOS 场效应晶体管(P-MOSSFET )、MOS 控制晶闸管(MCT )和绝缘栅双极晶体管(IGBT )等全控型电力半导体器件;无源逆变电路、交流调压电路、直流调压电路等变流电路, 为加深加宽内容。
读者可通过自学,了解全控型电力电子器件的基本构造、工作原理及其特点,了解无源逆变电路、交流调压电路、直流调压电路(斩波器)的工作原理。
三、例题解析例1 有一电阻性负载,它需要可调的直流电压U O = 0~60V ,电流I O = 0~10A 。
现采用半控桥式整流电路,试计算变压器副边的电压,并选用整流元件。
解:(1)求变压器副边电压设 θ=1800(即α=0)时,U O = 60V ,I O = 10A由 229.02cos 19.0U U U O =+=α 故 V 7.669.0609.02===O U U (2)选整流元件晶闸管所承受的最高正向电压、最高反向电压和二极管所承受的最高反向电压都等于V 947.66222DRM RM FM =⨯====U U U U流过晶闸管和二极管的平均电流A 5102121=⨯===O D T I I I 根据下式选取晶闸管的U FRM 和U RRMV )282~188(94)3~2()3~2(V)282~188(94)3~2()3~2(RM RRM FM FRM =⨯=≥=⨯=≥U U U U根据上面计算,晶闸管可选10A 、200V ;二极管可选10A 、100V 的。
因为二极管的反向工作峰值电压一般是取反向击穿电压的一半,已有较大的余量,所以选100V 已足够。
例2 在上题中,如果不用变压器,而将整流电路的输出端直接接在220V 的交流电源上,试计算输入电流的有效值,并选用整流元件。
解:(1)求输入电流的有效值先求控制角α2cos 19.02α+=U U O 2cos 12209.060α+⨯⨯=2.113394.012209.0260cos =-=-⨯⨯=αα 于是得出输入电流的有效值 A5.1897.1)2.1132sin(2110602202sin 212sin 21)()sin 2(1002222=-+⨯⨯=-+=-+==⎰ππππαπαππαπαπωωππαO L L I U U R U t d t R U I (2)选整流元件V 310220222DRM RM FM =⨯====U U U UA 5102121=⨯===O D T I I I 故选用10A 、600V 的晶闸管,10A 、300V 的二极管。
四、习题选解8-1 答:(1)晶闸管的控制极仅控制晶闸管的导通,导通之后,控制极就失去控制作用,其阳极电流与控制极无关。
而晶体管在放大区工作时,基极电流控制集电极电流,即I C =β I B 。
(2)晶闸管导通的条件是在阳极和阴极之间加正向电压,同时控制极和阴极之间加适当的正向电压(正触发脉冲信号)。
导通之后,其中电流的大小由交流电源电压U 2、控制角α及负载电阻R L 决定。
晶闸管阻断时,承受的电压的大小取决于当时的交流电源电压。
(3)晶闸管导通后,控制极就失去控制,这种特性可以用教材图8-3来解释。
因为晶闸管具有三个PN 结,所以可以把晶闸管看成由一只NPN 三极管与一只PNP 三极管组成,在T 1管的基极G (即晶闸管的控制极)加上正向电压,使T 1与T 2之间产生强烈的正反馈,使两只三极管迅速饱和导通。
此时,由于T 1基极上已经有正反馈电流,所以即使取掉T 1基极G 上的正向电压,T 1与T 2仍能继续保持饱和导通状态。
当阳极上加反向电压或将阳极电流减小于维持电流I H 时,晶闸管才能从导通转为截止。
8-2 答:400V V 3.424300222RM FM >=⨯===U U U 不可以选用400V 的晶闸管。
8-3 答:在教材图8-6电感性负载可控整流电路中,晶闸管触发导通时, 电感元件中存贮了磁场能量, 当u 2过零变负时,电感中产生感应电势e L ,若e L > u 2使晶闸管在负半周继续导通,这样负载上就会出现负电压。
而接入续流二极管后,当交流电压u 2过零值变负时,感应电动势e L 产生的电流可以通过续流二极管形成回路。
这时续流二极管两端的电压近似为零,使载上就不会出现负电压了。
8-4 答:在题8-4电路中,当不接负载电阻R L 时,由于电压表的内阻很大(几百千欧),电路中电流小于维持电流晶闸管不能导通。
由晶闸管的漏电流在电压表上有很小的压降,所以电压表读数总是小的。
而接上正常负载R L 以后,电路中电流大于维持电流使晶闸管导通,所以电压表上读数增大了。
8-5 答:题8-5图选用的KP100—3型的晶闸管为300V 、100A 。
以控制角α= 0计算图示电路:图(a ),不合理;、A 100A 1000V 45>==O O I U图(b ),不合理;、、V 300V 310A 9.9V 99>====RM FM O O U U I U图(c ),合理;、、V 300V 113100A A 45V 36<==<==RM FM O O U U I U 8-6 答:由教材图8-10(b )单结晶体管的伏安特性可知,单结晶体管的发射极电位U E 等于峰点电压U P 时,单结晶体管导通。
导通后,发射极电位U E 降低,当U E 低于谷点电压U V 时,单结晶体管恢复截止。
8-7答:(1)设U BB = 20V ,U D = 0.7V ,单结晶体管的分压比η = 0.6,则7.127.0206.0=+⨯=+==D BB P E U U U U ηV就是说,电压U E 升高到12.7V ,管子就了导通。
如果U BB = 15V ,U E 只要升高到9.7V ,管子导通就可导通。
(2)触发电路要与主电路同步,也就是要求触发信号和晶闸管的阳极电压不仅频率相同,而且还应有固定的相位关系,使每一个周期都能在同样的相位上触发晶闸管,本书是利用同步变压器实现的。
通过变压器将触发电路与主电路接在同一电源上,所以每当主电路的交流电压过零时,单结晶体管上的电压u Z 也过零,故称二者同步。
(3)在单结晶体管的触发电路中,通过改变电位器R P 实现触发脉冲的移相。
(4)稳压管的作用是将整流电压u O 变成梯形波(削去顶上一块,所谓削波),其目的是稳定在一个电压值U Z ,使单结晶体管输出的脉冲幅度和每半周期产生第一个脉冲的时间不受交流电源电压的波动的影响。
(5)在单结晶体管导通后,电流I E 不能降到谷点电流之下,管子不能截止,一直导通,称单结晶体管“直通”。
造成管子“直通”原因是,R P 的值太小,电流I E 大于谷点电流I V 。
2. 计算和仿真题8-8 某一电阻性负载,需要直流电压60V ,电流30A 。
今采用单相半波可控整流电路,直接由220V 电网供电。
试计算晶闸管的导通角、电流的有效值,并选用晶闸管。
解:(1)求导通角:由 2cos 145.02α+=U U O 2cos 122045.060α+⨯⨯= 得 212.0122045.0260cos =-⨯⨯=α 076.77=α导通角为 00002.10276.77180180=-=-=αθ (2)求电流有效值A62236.1)76.772sin(41306022022sin 4122sin 41)()sin 2(21002222=-+⨯⨯=-+=-+==⎰ππππαπαππαπαπωωππαO L L I U U R U t d t R U I (3)选晶闸管晶闸管承受的最高正向电压和最高反向电压为V 310220222RM FM =⨯===U U U根据下式选取晶闸管的U FRM 和U RRMV)930~620(220)3~2()3~2(V)930~620(310)3~2()3~2(RM RRM FM FRM =⨯=≥=⨯=≥U U U UA 30==O T I I 晶闸管可选用KP 50—6。
8-9 答:;;;A 3.19A 5.14V 5.148===I I U O O 晶闸管可选30A 、600V ;二极管可选30A 、300V 。
