PKPM工程练习题

题目：某办公楼结构设计（见办公楼建筑图）一．设计基本资料1．某五层办公楼现浇钢筋混凝土框架结构，层高均为3.3米，基础为钢筋混凝土承台加预制钢筋混凝土方桩，基础埋深1米2．建筑物安全等级为二级，结构合理使用年限为50年。

3．抗震设计标准：本工程属抗震丙类建筑。

抗震设防烈度为7度，第一组，Ⅱ类场地，特征周期0.8s，场区可不考虑液化。

场地稳定，无不良地质作用，属抗震一般地段，本工程按三级框架确定混凝土框架结构抗震等级。

二．荷载设计取值A、楼面恒载（包括楼板自重）：一层~四层楼面：4KN/m2，屋面：6KN/m2，B、楼面活载：一层~四层楼面：2.0KN/m2，卫生间：2.5KN/m2，楼梯间：2.5N/m2，不上人屋面：0.5KN/m2，C、墙荷载:外横墙：10KN/m 外纵墙：6KN/m 内墙：8.0KN/m 女儿墙：4 KN/mD、其他荷载3、风荷载：本地区基本风压：0.35KN/m²，，C类场地；三．主要结构材料1．混凝土：用C25。

2．钢筋：HPB235（fy = 210 N/mm2）和HRB335（fy = 300 N/mm2）。

3．填充墙：填充墙采用容重=1.9kN/m3的砌块砌筑。

四．要求完成的内容（1）PMCAD模型数据文件；（2）顶层屋面板配筋图（用PM6完成，提交*.T图）；（3）TAT模型数据文件；；（4）TAT的二、三层梁和柱配筋计算图（*.T图）；（5） 某榀框架结构立面图（*.T 图）建模要点PMCAD 部分：一、结构布置要点：柱网及框架主梁根据建筑物使用要求确定，纵、横方向框架梁应拉通对齐，在填充墙的位置处应布置次梁，每块楼板四周应有梁支承，卫生间比楼面标高下降50mm ，楼梯间板厚输入0，不要开洞，否则荷载无法传递。

本工程共有三个结构标准层：第一标准层为▽3.300楼板，层高5100（1800+3300=5100）；第二标准层为▽6.600、9.900、13.200楼板，层高均为3300； 第三标准层为▽16.500屋面板，层高3300。

PKPM100问问题1：楼梯间荷载建模过程中如何输入？答案：方法1在楼梯间板厚度定义为0，恒活载大小按楼梯间取，这种方法比较便捷快速方法2楼梯间直接全房间开洞，楼梯梁上算一半梯板荷载，注意在平台梁位置不要漏了集中荷载。

问题2[设计]坡屋面如何建模?答案:1.关于坡屋面的层高,应该算到坡屋面屋檐的位置,也有说应该算到坡屋面屋檐和屋脊的1/2位置.2.建坡屋面的时候可以使用"上节点高"命令设置节点的高度,这样就可以更加直观的看到整个结构的形状,但要注意的问题是,虽然设置了节点高度,从立体模型看是坡屋面的效果,这样建的模和按平屋面建的模的计算结果是一样的.所以一定要把荷载计算清楚,不要掉了荷载!!问：用tat计算小高层，需要控制哪些参数？是和satwe控制一样吗？答案:TAT SATWE PMSAP的OUT文本控制的参数基本差不多，不过在软件的实现操作输出上有些区别，我觉的高层建筑可以几个软件都计算一边，对结果做一个比较，取最合理的结果。

问题：框架结构计算时，梁柱箍筋间距如何考虑？答案：框架梁存在集中荷载，宜取为100；框架柱一般情况下不存在集中荷载，宜为200，但当框架柱计算长度范围内有集中荷载时，还是应该区别考虑的！因为程序中考虑非加密区箍筋间距为200，这样就带来了这个问题！但是取100和200所计算出的非加密区箍筋面积应该这样采用。

问题：独立基础变阶要演算抗剪，配筋按照抗弯计算，但是配筋有没有最小配筋率的问题？？答案：我觉得既然是抗弯构建，应该满足最小配筋率的问题，否则配筋没有意思（我自己认为的答案，资料上没有找到，请高手点拨）问题3：长宽比大于2小于3的板宜按双向板计算，请问怎么计算，查表没有系数，我是说的手算，高手赐教，我等待回答问题4:如何确定柱截面，梁截面和楼板厚度回答:梁截面估算：梁高与跨度的关系主梁一般取为跨度的1/8~1/12次梁一般取为跨度的1/12~1/15悬挑梁一般取为悬臂长的1/6梁宽主梁200，250，300……次梁200……跨度较小的厨房和厕所可以取到120，150……楼板厚度估算：单向板：短边的1/35双向板：短边的1/40悬臂板：悬臂长的1/10同时要遵守混凝土规范10.1.1中对板的最小厚度规定一般的估柱截面的方法：A=（受荷面积*层数*12~15）/（fc*轴压比）轴压比一般取0.8(框架)0.5(异框)f c--------柱混凝土抗压强度设计值A--------柱的截面面积用tat计算小高层，需要控制哪些参数？是和satwe控制一样吗？求答案中...(1)、TAT--它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的，在它的单元刚度矩阵中多了一个翘曲自由度θ’，相应的力矩多了双力矩。

38条PKPM钢结构设计问答题，你都知道吗？
1、门式刚架问答一看弯矩图时，可看到弯矩，却不知弯矩和构件截面有什么关系？
2
,在动力3
一般的这种节点要求刨平顶紧的部位都不需要焊接，要焊接的话，刨平顶紧在焊接时不利于融液的深入，焊缝质量会很差，焊接的部位即使不开坡口也不会要求顶紧的。

顶紧与焊接是相互矛盾的，所以上面说顶紧部位再焊接都不准确，不过也有一种情况有可能出现顶紧焊接，就是顶紧的节点对其它自由度的约束不够，又没有其
它部位提供约束，有可能在顶紧部位施焊来约束其它方向的自由度，这种焊缝是一种安装焊缝，也不可能满焊，更不可能用做主要受力焊缝。

4、钢结构设计时，挠度超出限值，会后什么后果？
答：影响正常使用或外观的变形；影响正常使用或耐久性能的局部损坏（包括
5
是其他保温材料所不能及的。

挤塑板具有意想不到的抗压强度：挤塑板的抗压强度可根据其不同的型号厚度达到150--500千帕以上，而其他材料的抗压强度仅为150--300千帕以上，可以明显看出其他材料的抗压强度，远远低于挤塑板的抗压强度。

挤塑板具有万无一失的吸水性能：用于路面及路基之下，有效防水渗透。

尤其在北方能减少冰霜及受冰霜影响的泥土结冻等情况的出现，控制地面冻胀的情况，
有效阻隔地气免于湿气破坏等。

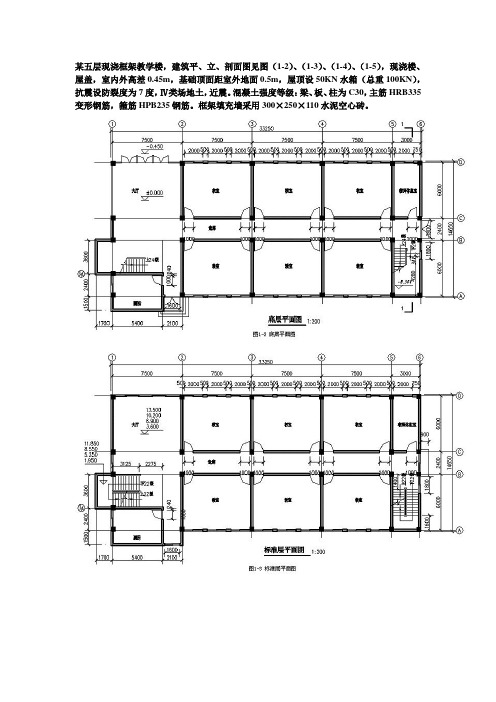

某五层现浇框架教学楼，建筑平、立、剖面图见图（1-2）、（1-3）、（1-4）、（1-5），现浇楼、屋盖，室内外高差0.45m，基础顶面距室外地面0.5m，屋顶设50KN水箱（总重100KN），抗震设防裂度为7度，Ⅳ类场地土，近震。

混凝土强度等级：梁、板、柱为C30，主筋HRB335变形钢筋，箍筋HPB235钢筋。

框架填充墙采用300×250×110水泥空心砖。

屋面恒载：⑴20厚板底混合砂浆打底⑵100厚钢筋混凝土现浇屋面⑶隔汽层，刷冷底子油一道，热沥青玛啼脂二道，重量忽略不计⑷预制膨胀珍珠岩块，最薄处50厚，最厚处220厚，平均厚度，⑸40厚1：2.5水泥砂浆找平⑹二毡三油防水层：总计()()320.02170.3417KN m KN m ⨯=()()320.125 2.525KN m KN m ⨯=()31353.5KN m ()20.135 3.50.47KN m ⨯=()()320.04200.820KN m KN m ⨯=()20.35KN m ()24.46gk KN m =楼面恒载：⑴20厚底混合砂浆打底⑵100厚钢筋混凝土现浇楼面⑶30厚C20细石混凝土面层总计()()320.02170.3417KNm KN m ⨯=()()320.125 2.525KNm KN m ⨯=()23.56gk KN m =()()320.03240.7220KNm KN m ⨯= 墙面恒载：⑴20厚底混合砂浆双面粉刷⑵水泥空心砖总计钢窗恒载：木门恒载：教室、办公室、厕所活载：走廊、楼梯活载：屋面（不上人）活载：屋面雪载：基本风压：()()320.04170.6817KN m KN m ⨯=()()320.2510.3 2.5810.3KN m KN m ⨯=()23.26k g KN m =()20.45KN m ()20.2KN m ()22.0KN m ()22.5KN m ()20.5KN m ()20.2KN m ()20.55KN m。

第三次作业1 为什么主梁上伸出的“悬臂梁”配筋很小，而封口梁超筋，如何解决；①主梁伸出的“悬臂梁”与从柱伸出的悬臂梁不同,由于其没有竖向支撑构件,既不是框架梁,也不是悬臂梁,准确的名称应为连续梁。

②由于柱的竖向刚度大,对悬挑梁约束强,可以作为梁的硬支座。

而从主梁上挑出的梁,由于主梁平面外扭转刚度很小,其约束远不及柱,会产生转角位移,这种软支座与硬支座有很大的不同。

③梁变形协调也与悬臂梁不同,它受到主梁变形(竖向位移)的影响很大,从而降低了刚度,把自身的荷载卸向两边刚度较大的悬臂梁。

解决这个方法是，设法减少框架梁的变形，可以将封口梁的两端设为铰接并采用相应的构造措施,或设定封口梁不参与计算。

2 楼梯、阳台、雨蓬、挑檐、老虎窗、空调板等构件建模时需要输入吗；通常这些非主要承重构件不必在整体建模中输人,只考虑其荷载即可。

（各种类型楼梯的计算分析可以由LTCAD楼梯设计程序完成。

建筑物的阳台、雨篷、挑檐等的设计计算可以在QITI或GJ中选择<砌体结构混凝土构件辅助设计>项完成。

在PMCAD 建模时，这些构件通常以悬挑板的方式布置到整体模型中并输人其荷载，以便考虑其对整体模型的影响，但倾覆力矩须人工补充计算。

）3 高层建筑屋顶上的水箱、电梯间需要建模和计算吗；屋顶水箱、电梯间等对于结构的主要影响是考虑其竖向荷载和地震作用,通常应作为一个标准层建模,布置附加荷载,增加振型个数,参与结构整体计算分析。

由于水箱壁受不均匀水平荷载作用,和挡土墙一样PKPM软件不能计算,应采用规范指定的算法进行验算。

4楼板上的节点集中力或线荷载如何输入和计算；①在楼板节点荷载或线荷载处布置次梁,然后将点(线)荷载直接输人到次梁上。

②如楼板节点集中力或线荷载处不允许布置次梁,但集中力不是很大,可以将点、线荷载折算成等效均布面荷载输人,与楼面荷载组合,由PMCAD完成计算。

③如节点集中力或线荷载较大,建议采用复杂楼板有限元分析程序SLABCAD或混凝土构件程序GJ中特殊楼板有限元分析程序做更精确的计算。

1、如何找到我想要的某快模板？若想人为抽查某些清单模板数量的准确性该如何做？
答：通过属于模板编号可通过模板搜索查到模板，如想抽查清单也可通过模板搜索功能抽查。

2、如何把当前模型或模板信息导出到别的工程？
答：使用块功能导出
3、如何把所有模板或模型放在一个面上，如何退出工作面？
答：设立工作面，退出时工作面处选择无。

4、为何模板和模型无法删除和修改？
答：是否处于锁定状态。

5、如何快速处理变截面，板洞口，工字钢，反坎？
答：方法一：在深化图上布置好直接识别（推荐）
方法二：在模型上直接布置。

6、对于模型重叠部分如何修正？
答：使用端部修正命令。

7、自己布置模型的时候，轴网布置完了无显示，怎么办？
答：点击显示轴网
8、安装新软件后如何恢复原有快捷键？
答：打开软件解压包，把老版本对应support文件下的shortcmd 复制到新版本同样的文件夹下替换掉。

9、打开旧版本工程发现有缺失或错位如何处理？
答：在新版本下新建工程，使用文件合并合并旧工程，再使用模板合并把模板合进来。

10、对于无法自动编号的节点或模型怎么处理？
答：手动编号，若想追加到已有的构件上可使用追加编号。

一、填空题：1.在墙定义时，如果高度为0，程序计算时墙高按（层高）计算。

2.构件布置有（光标）、（轴线）、（窗口）、（围栏）四种方式，可以用（TAB）键互相切换。

3.软件中的“台阶”可以布置（台阶、散水、坡道）三类构件。

4.门窗定义中，如果宽度设为0，在计算门窗面积时，宽度将按照（门窗所在网格线的长度）计算。

5.非承重墙是不承重的，可以到顶也可不到顶，对房间内部只起分隔、限制空间及装饰作用，在软件中（填充墙）、（间隔墙）、（女儿墙）属于非承重墙6.标准砖370墙，程序计算砌体工程量时，砌体厚度按（365）计算。

7.轴线命名的方法有（自动命名）、（成批命名）、（逐根命名）三种方式。

8.在工程量计算中（砌体工程量统计）、（基础工程量统计）、（混凝土模板工程量统计）、（模板工程量统计）是不需要手工录入定额的，程序按照构件类别、材质等自动套取定额。

9.工程量统计中，如果程序套取的定额与实际需求不符，可以用（修改定额）命令修改。

10.按照材质不同模板可分为（钢模板）（木模板）（复合木模板）11.计算砌体工程量时，外墙长按（中心线）计算，内墙按（净长线）计算。

12.（清水砖墙）是指墙的外表面仅做原浆或加浆勾缝而不做抹灰粉刷或粘面材料的墙。

13.计算现浇混凝土构件工程量，构件内钢筋、预埋铁件及墙、板中0.3平米以内的孔洞所占的体积是否扣除（不扣除）。

14.现浇挑檐、天沟与板连接时，以（外墙外边线）为分界线。

15.内墙抹灰面积（应扣除）门窗洞口和空圈所占的面积，（不扣除）踢脚板所占面积16.清单计算规则中规定楼梯按水平投影面积计算，水平投影面积包括（踏步、休息平台和500MM以内的楼梯井）。

17.清单规则中门窗的计量单位是（樘）。

18.P KPM工程造价软件可以处理筏板、桩基础、柱下独基、墙下条基等基础类型19.当梁高大于等于450mm 时需增设腰筋20.梁支座第一排负筋从墙、柱边伸出长度为1/3梁净长，第二排负筋从墙、柱边伸出长度1/4梁净长。

1、砖混底框结构的水平**作用的计算方法是（A ）A 底部剪力法B 振型分解法C 底部剪力法和振型分解法D 以上都不对2、键盘输入网点的绝对坐标是按（B ）格式输入的A X ，YB ！X，YC X@Y D以上都可以3、用户设定捕捉角度和距离值应使用（C ）功能键A F4B F8 CF9 DF104、PM人机交互输入时，结构构件布置的基本原则是（D ）A 所有构件都应布置在网格或节点上B墙、梁、洞口布置在网格上C柱和斜杆布置在节点上D以上都对5、构件可以一次完成绘制轴线和布置构件，而不用分两步进行( B )A 墙B 墙和梁C 梁D以上都不对6、结构模型方案修改以后，原来输入的荷载是否能够保留（C）A 能B 不能C 必须在“输入次梁楼板”菜单中选D进入后并在输入荷载信息时选取“保留荷载”才能7楼板开洞的房间和楼板厚度为零的房间上的面荷载在荷载导算时有何区别（A）A前者将房间面荷载扣除洞口范围内的荷载而后者对面荷载的传导没有影响B后者将房间面荷载扣除洞口范围内的荷载而前者对面荷载的传导没有影响C二者没有区别D以上都不对8在PM中荷载导算时是否考虑了《建筑结构荷载规范》GBJ9-87中第3.1.2条的活荷载折减系数（C ）A已经考虑了B为加以考虑C荷载导算时未考虑，但在荷载校核中的“竖向导荷菜单”中考虑了D以上都不对9从PM形成的PK文件中，梁荷载是否包含自重部分（B ）A包含B 不包含C部分包含，部分不包含10 PM形成PK文件过程中，风荷载计算考虑了哪些修正系数（D ）A 风压沿高度的变化系数B地面粗糙程度的影响C 风载体形系数及风振系数D 以上都考虑11、程序搜索标准荷载数据文件PM3W.INI文件次序是（C ）A本机CFG目录、本机PM目录、当前工作目录B 本机PM目录、本机CFG目录、当前工作目录C当前工作目录、本机CFG目录、本机PM目录D当前工作目录、本机PM目录、本机CFG目录12、根据抗震规范修订稿的内容PKPM对于砖混底框梁的构造添加了（D ）措施A梁箍筋全长加密且直径大于等于8mmB 梁上部钢筋在边节点伸入柱子到梁下皮以下35DC梁腰筋间距小于等于250mm且应伸入柱中锚固D以上都是13、在PM中输入荷载信息时，有（D ）种输入方式A 3B 4C 5D 614、在PM中计算凸形板的配筋计算方法是（C ）A 单向板法B 双向板法C 边界元法D 有限单元法、15、在PM中计算双向板时，对板的中间支座状况程序是如何处理的（B ）A按简支端处理B 按固端处理C 通过参数设定为固端或简支D以上都不对16、当楼板上有直径或边长大于1米的洞口程序是如何处理的（D ）A 在方洞每侧设置附加钢筋且不小于2Φ10B对圆洞设置2Φ12的环形附加钢筋C 以上两项都对D 在洞口四周布梁,不另设附加钢筋17、在生成PK框架文件过程中当选取轴线时，放大缩小图形的热键是（D ）A F3、F4B F7、F8C F9、F10D [TAB]18对于柔性楼盖的砖混结构，楼层**剪力是按（B ）对墙体进行分配的A 墙体的侧移刚度B墙体负担的**作用重力荷载代表值C 一半墙体按A，一半墙体按B D 以上都不对19、底框结构按总有效侧移刚度分配底层**剪力，再计算总有效侧移刚度时，对于砌体抗震墙应取弹性侧移刚度的（ B ）A 10%B 20%C 30%D 40%20、对于两节点间既有弧梁又有直梁时（B ）A在直梁上设置一节点将两者区分开来B在弧梁上设置一节点将两者区分开来C程序无法区分D 以上都不对21、对底框结构，若在底层框架中设有砌体抗震墙，则上部砖混荷载（C ）A 传到底框梁上B 传到剪力墙上C 通过参数控制传到底框梁上或墙上D 以上都不对22、PM建模时，每个节点周围不重叠的梁或墙最多有（C ）个A 4B 5C 6D 823、对于圆弧梁的输入，PM是如何处理的（A ）A 在主菜单A中以主梁形式输入B 在主菜单2中以次梁形式输入C A、B两种方法都可以D A、B两种方法都不可以24、框架结构的填充墙，在输入时应如何考虑（B ）A 通过构件形式布置上去B 不作为构件输入，仅作为外荷载输入C 既不需要以构件形式输入，也不需要以荷载形式输入、D以上都不对25、砖混结构设构造柱且平均间距小于4米，抗震承载力调整系数应取（C ）A 0.7B 0.8C 0.9 D1.026、砖混结构中，在将一大片墙体的**剪力分配到各墙段时，若该墙段高宽比P=h/b小于等于1.0时，该墙段的侧移刚度应按（A ）计算（以下式中t为墙厚）A t/3PB t/（P3+3P）C 0D 以上都不对27、对于承重墙为内浇外砌的结构，计算时（C ）A 应按砌体结构进行计算B 应按剪力墙结构计算C 不宜按砌体结构计算D 以上都不对28、对底框结构，上层砖房与底部框架层的侧移刚度比值在7度抗震设防设计中（A ）A 不应大于3且不小于1B 不应大于2且不小于1C 小于1D 以上都不对29、砖和砌体的抗震墙，应沿柱高每隔（C ）mm 设置拉接筋A 200B 300C 500D 60030、PKPM中对于楼板的自重（C ）A 由程序自动计算B 程序自动计算但须补充输入抹灰重量C 在输入楼面恒载时应包括板的自重D 以上都不对31、结构建模中输入的斜杆对荷载导荷有何影响（A ）A不考虑斜杆在导荷中的作用只计入其自重B不考虑斜杆在导荷中的作用也不计入其自重C考虑斜杆在导荷中的作用并计入其自重D考虑斜杆在导荷中的作用但不计入其自重32、当结构中既有砖墙又有砼墙，PM建模时应如何区分（B ）A在主菜单A中通过定义构件的材质区分B在主菜单2中通过“墙材料”菜单指定C A、B两种方法均可D A、B两种方法均不可33、PM下拉菜单中的镜象复制操作（B ）A仅对网格起作用，不对其上的构件起作用B 既对网格起作用，又对其上的构件起作用C 以上都不对34、在PM中当用户通过下拉菜单、工具条或命令方式完成某项操作后，如要重复该项操作（C ）A按空格键B按鼠标右键C A、B均可D A、B均不可35、从PM形成PK文件时（A ）A 即可以将PM中输入的错层梁与斜梁反映出来，还可生成带斜杆和支撑的框架B 只可以将PM中输入的错层梁与斜梁反映出来，但不能生成带斜杆和支撑的框架C 不可以将PM中输入的错层梁与斜梁反映出来，但可生成带斜杆和支撑的框架D 即不可以将PM中输入的错层梁与斜梁反映出来，又不可生成带斜杆和支撑的框架36、当设定悬挑板上荷载为零表示（B ）A 悬挑板上面荷载为零B 程序自动取相邻房间的楼面荷载C 取梁上传来的集中荷载D 以上都不对37、当使用“次梁楼板”菜单中的“楼板错层”功能时（A ）A 仅对某一房间楼板作错层处理，不能使房间周围梁错层B 不仅能对某一房间楼板作错层处理，而且能使房间周围梁错层C 能对全楼房间楼板作错层处理D 以上全不对38、楼板导荷方式有（D ）A梯形三角形方式B对边传导方式C沿周边布置方式D以上都对39、由PM生成连续梁数据时，程序自动生成支座点的判断原则是（D ）A次梁与主梁的连接点必为支座点B次梁与次梁或主梁与主梁的交点，当支撑梁高大于连梁高50mm以上时判定为支座点C柱墙支撑必为支座点D以上均对40、楼板配筋参数中如钢筋级别选-2表示楼板采用（D ）A I级钢B II级钢C III级钢D当直径大于12mm时用II级钢41、砖混抗震验算中，突出屋顶的楼、电梯间的水平**作用放大（A ）A程序已考虑B程序未考虑C通过参数控制是否考虑D以上都不对42、多层结构的等效总重力荷载，应取各层重力荷载代表值之和的（B ）A 80%B 85%C 90%D 100%43、砖混底框抗震验算结果图KJ1.T中兰色数据代表（B ）A框架的侧向**标准值B框架柱的附加轴力标准值C剪力墙配筋计算结果D以上都不是44、以下哪些图形编辑命令可修改已布置的网格（D ）A 图素移动B图素删除C图素旋转D以上都是45、使用S键选中一个单向捕捉完成后，捕捉状态将自动恢复为（B ）A关闭状态B自动状态C端点状态D 中点状态46、柱子布置时沿轴偏心参数是指（A ）A 沿柱宽方向的偏心值B 沿柱高方向的偏心值C 柱宽方向与X轴的夹角D 以上都不对47、布置洞口时，程序提示输入洞口距左（下）节点距离时，若输入的值是1表示（C ）A 洞口居中布置B 洞口距左下节点1米C 洞口紧贴左下节点布置D 洞口紧贴右下节点布置48、PM输入时要使梁偏心布置，必须（C ）A在布置时输入梁的偏心值B通过“偏心对齐”调整梁的偏心值C A、B两项均可以D A、B两项均不可以49、由PM生成PK文件时，平面外梁传给主梁的集中荷载是如何计算的（B ）A 按平面外梁简支计算得到B由平面荷载导算时，进行楼面交叉梁系计算取得节点两侧剪力相加得到C 应由人工输入D 以上都不对50、对于墙支撑的连梁、框架梁，墙支座支撑宽度程序内定为（C ）mmA 500B 600C 700D 800。

一、工程概况：
本工程为混凝土框架结构工程，地上3层，楼层标高分别为3.3米、6.6米、9.9米，无地下室。

使用年限50年，建筑物的重要性类别为2类，安全等级2 级，抗震等级3级。

地震烈度7 度(0.15g)，场地类别2 类，基础类型为柱下独立基础,基础顶至首层地坪为1.5m。

未给明参数可采用程序默认。

附图为建筑条件图，请根据结构规范要求计算。

二、构件类型：
柱：500*500，
主梁：梁250*400
次梁：200*300
楼层板厚100mm，屋面120mm
内外墙宽200mm
三、荷载布置：
楼面恒载4.5kN/m2、活载2.0 kN/m2
屋面恒活载6.0kN/m2、活载0.5 kN/m2
楼梯间恒载7.0 kN/m2、活载3.0 kN/m2
基本风压：0.35 kN/m2
填充墙折算成5. 0 kN/m3
四、操作步骤：
1．建立轴网并命名
2．柱布置、主梁、次梁布置
3．恒载、活载、梁间荷载输入
4．按要求采用设计参数，未要求处取常规参数。

5．楼层正确组装6．结构楼面布置
7．楼面荷载传导与计算
8．画各层结构平面图，将T图转换成DWG文件。

9．计算数据生成。

10．结构计算通过。

11．框架生成、梁柱配筋施工图生成。

1
2
3。
