设计参数遍览——针对PKPM08版修改注：本文所述参数均以2010/03/04版本PKPM程序为准，其他版本程序可作参考。

一、结构模块PMCADPMCAD模块是后续模块TAT-8、TA T、SAT-8、SA TWE、JCCAD的基础，因此其数据的合理程度将直接影响到后续模块数据、计算的合理性。

它的数据检查发现的问题应消除，不能带入后续模块。

这里需要定义的设计参数不多，也比较简单，要在后续模块里检查是否已准确传入。

楼板计算也在该模块完成。

主菜单①建筑模型与荷载输入——设计参数1 设计参数1.1 总信息1.1.1 结构体系：按结构布置的实际状况确定。

分为框架结构、框剪结构、框筒结构、筒中筒结构、剪力墙结构、短肢剪力墙结构、复杂高层结构、砌体结构、底框结构、配筋砌体、板柱剪力墙、异形柱框架和异形柱框剪，共13种类型。

确定结构类型即确定与其对应的有关设计参数，进入后续模块尚需调整。

1.1.2 结构主材：钢筋混凝土、钢和混凝土、有填充墙钢结构、无填充墙钢结构和砌体。

一般按结构的实际情况确定，选定结构材料即确定结构设计的相关规范。

型钢混凝土和钢管混凝土结构属于钢筋混凝土结构，而非钢结构。

1.1.3 结构重要性系数：对安全等级为一级或设计使用年限为100年及以上的结构构件，不应小于1.1；对安全等级为二级或设计使用年限为50年的结构构件，不应小于1.0；对安全等级为三级或设计使用年限为5年及以下的结构构件，不应小于0.9；在抗震设计中，不考虑结构构件的重要性系数。

参考《混凝土结构设计规范》（GB50010-2002）3.2.2条。

1.1.4 底框层数：仅在结构体系为底框结构才显亮，可填1、2、3或4；若选择其他结构体系则变灰。

参考《建筑抗震设计规范》（GB50011-2010）第7章多层砌体房屋和底部框架砌体房屋。

1.1.5 地下室层数：当用TA T、SATWE计算时，对地震力、风力作用、地下人防等因素有影响。

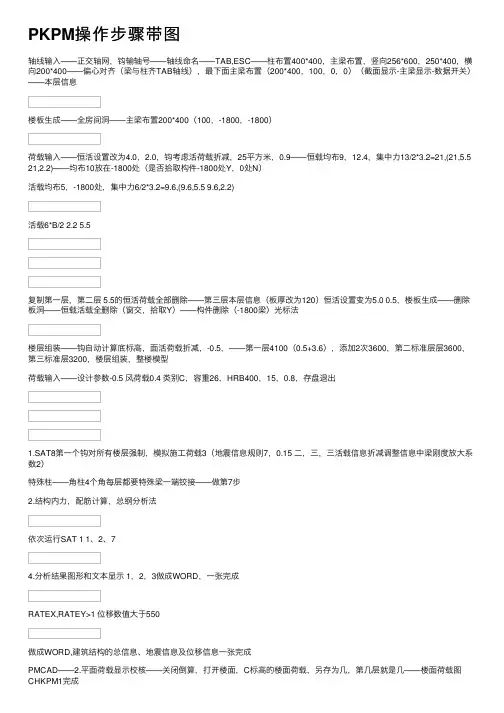

PKPM操作步骤带图轴线输⼊——正交轴⽹，钩输轴号——轴线命名——TAB,ESC——柱布置400*400，主梁布置，竖向256*600，250*400，横向200*400——偏⼼对齐（梁与柱齐TAB轴线），最下⾯主梁布置（200*400，100，0，0）（截⾯显⽰-主梁显⽰-数据开关）——本层信息楼板⽣成——全房间洞——主梁布置200*400（100，-1800，-1800）荷载输⼊——恒活设置改为4.0，2.0，钩考虑活荷载折减，25平⽅⽶，0.9——恒载均布9，12.4，集中⼒13/2*3.2=21,(21,5.5 21,2.2)——均布10放在-1800处（是否拾取构件-1800处Y，0处N）活载均布5，-1800处，集中⼒6/2*3.2=9.6,(9.6,5.5 9.6,2.2)活载6*B/2 2.2 5.5复制第⼀层，第⼆层 5.5的恒活荷载全部删除——第三层本层信息（板厚改为120）恒活设置变为5.0 0.5，楼板⽣成——删除板洞——恒载活载全删除（窗交，拾取Y）——构件删除（-1800梁）光标法楼层组装——钩⾃动计算底标⾼，⾯活荷载折减，-0.5，——第⼀层4100（0.5+3.6），添加2次3600，第⼆标准层层3600，第三标准层3200，楼层组装，整楼模型荷载输⼊——设计参数-0.5 风荷载0.4 类别C，容重26，HRB400，15，0.8，存盘退出1.SAT8第⼀个钩对所有楼层强制，模拟施⼯荷载3（地震信息规则7，0.15 ⼆，三，三活载信息折减调整信息中梁刚度放⼤系数2）特殊柱——⾓柱4个⾓每层都要特殊梁⼀端铰接——做第7步2.结构内⼒，配筋计算，总纲分析法依次运⾏SAT 1 1、2、74.分析结果图形和⽂本显⽰ 1，2，3做成WORD，⼀张完成RATEX,RATEY>1 位移数值⼤于550做成WORD,建筑结构的总信息、地震信息及位移信息⼀张完成PMCAD——2.平⾯荷载显⽰校核——关闭倒算，打开楼⾯，C标⾼的楼⾯荷载，另存为⼏，第⼏层就是⼏——楼⾯荷载图CHKPM1完成3.画结构平⾯图，计算参数修改——8，6，200 固定，固定，三级，钩是否，钢筋级保留6，8，10添加6，140 ——连板及挠度类别固定，固定，钩板跨，0.85——绘图参数修改——梁边，⽂字标注，不编号，⽂字标注，取最⼤值，是，拉通距离500，钢筋标注采⽤简化标注——楼板钢筋，房间归并，⾃动归并，楼板钢筋，逐渐布筋——标注图层图框——板底同长，⽀座通长，（⽂字点去修改）8@200改成6@140，轴线标注，图名，图框，保存（板配筋图完成PM1）墙梁柱施⼯图——梁平法施⼯图，配筋主筋选筋14，16，20，25，下筋16，上筋14，箍筋6，8，10——连梁定义，⽀座修改——裂缝图<0.4，否则修改，查改钢筋，表式钢筋，腰筋G改为N，要求是细⽽密，钢筋标注，移动标注——标注轴线，图层，图框，保存——⽴剖⾯图，选定，右击，保存，OK，退出，（梁配筋图PL1,⽴剖⾯KL1）墙梁柱施⼯图——柱平法施⼯图——参数修改(归并系数0.2，纵筋库20，16，25，22，18)——确认，归并——设置，构件显⽰（柱，轴线，⽹格线），⾃动标注，图名，图框，保存（柱配筋图完成—柱施⼯图）。

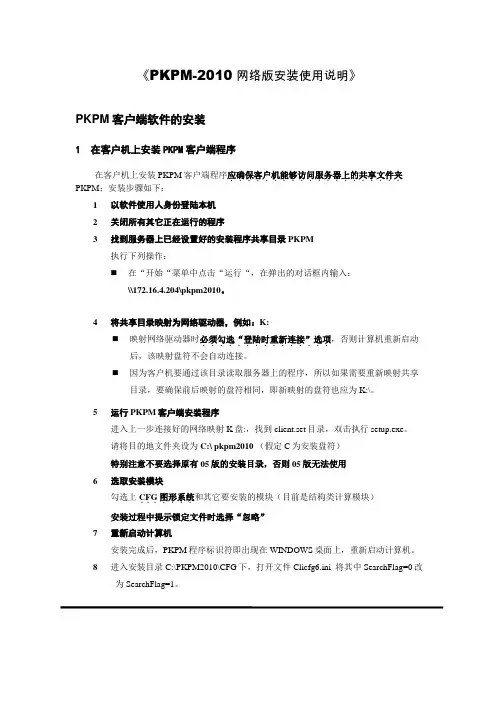

《PKPM-2010网络版安装使用说明》PKPM客户端软件的安装1 在客户机上安装PKPM客户端程序在客户机上安装PKPM客户端程序应确保客户机能够访问服务器上的共享文件夹．．．．．．．．．．．．．．．．．．．．PKPM；安装步骤如下：1以软件使用人身份登陆本机2关闭所有其它正在运行的程序3找到服务器上已经设置好的安装程序共享目录PKPM执行下列操作：⏹在“开始“菜单中点击“运行“，在弹出的对话框内输入：\\172.16.4.204\pkpm2010。

4 将共享目录映射为网络驱动器，例如：K:⏹映射网络驱动器时必须勾选．．．．．．．．．．．，否则计算机重新启动．．．．“登陆时重新连接”选项后，该映射盘符不会自动连接。

⏹因为客户机要通过该目录读取服务器上的程序，所以如果需要重新映射共享目录，要确保前后映射的盘符相同，即新映射的盘符也应为K:\。

5 运行PKPM客户端安装程序进入上一步连接好的网络映射K盘:，找到client.set目录，双击执行setup.exe。

请将目的地文件夹设为C:\ p kpm2010 （假定C为安装盘符）特别注意不要选择原有05版的安装目录，否则05版无法使用6 选取安装模块勾选上CFG．．．．和其它要安装的模块（目前是结构类计算模块）．．．图形系统安装过程中提示锁定文件时选择“忽略”7 重新启动计算机安装完成后，PKPM程序标识符即出现在WINDOWS桌面上，重新启动计算机。

8 进入安装目录C:\PKPM2010\CFG下，打开文件Clicfg6.ini 将其中SearchFlag=0改为SearchFlag=1。

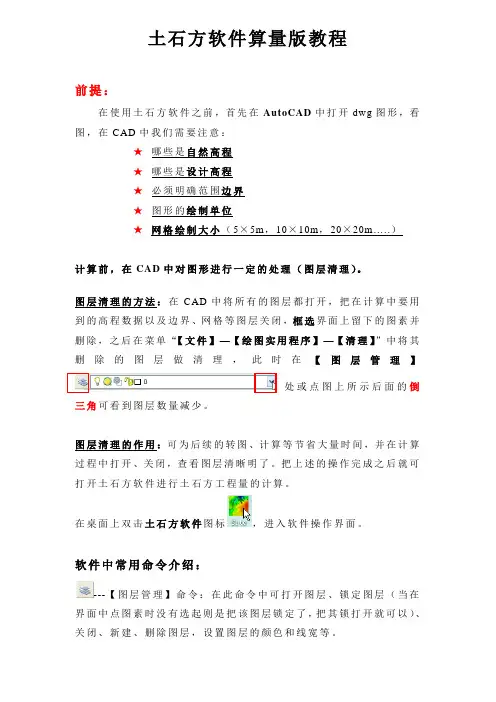

土石方软件算量版教程前提：在使用土石方软件之前，首先在AutoCAD中打开dwg图形，看图，在CAD中我们需要注意：★哪些是自然高程★哪些是设计高程★必须明确范围边界★图形的绘制单位★网格绘制大小（5×5m，10×10m，20×20m…..）计算前，在CAD中对图形进行一定的处理（图层清理）。

图层清理的方法：在CAD中将所有的图层都打开，把在计算中要用到的高程数据以及边界、网格等图层关闭，框选界面上留下的图素并删除，之后在菜单“【文件】—【绘图实用程序】—【清理】”中将其删除的图层做清理，此时在【图层管理】处或点图上所示后面的倒三角可看到图层数量减少。

图层清理的作用：可为后续的转图、计算等节省大量时间，并在计算过程中打开、关闭，查看图层清晰明了。

把上述的操作完成之后就可打开土石方软件进行土石方工程量的计算。

在桌面上双击土石方软件图标，进入软件操作界面。

软件中常用命令介绍：---【图层管理】命令：在此命令中可打开图层、锁定图层（当在界面中点图素时没有选起则是把该图层锁定了，把其锁打开就可以）、关闭、新建、删除图层，设置图层的颜色和线宽等。

---【隔离所选择的对象层】命令：当要把某一个图层单独隔离留在界面上对其编辑，先点其图层中的图素，在点击此命令就可实现。

---【分解块】命令：当高程数据标记点以“块”状形式出现，可以把此图层隔离出来后框选点分解块命令即可。

当在转换网格时提示“无法形成施工网格”，有一下2种情况：1）转换时注意方格网是否是一整块，如果是可先分解（炸开）后再转换网格。

2）如果施工网格是以“口”、“日”字型，可先框选网格将其分解炸开再转换。

转换前用“多段线”把整个网格围区，要求是闭合区域，再转换施工网格，转换时提示“选择网格边界（右键不选）”，此时把闭合的区域选上，然后选择“A”自动选择，把相邻的四条网格线（横向两条平行及纵向两条平行）选上，点右键即可。

---【属性表】：在属性表中可查看所选图素的基本参数和几何参数。

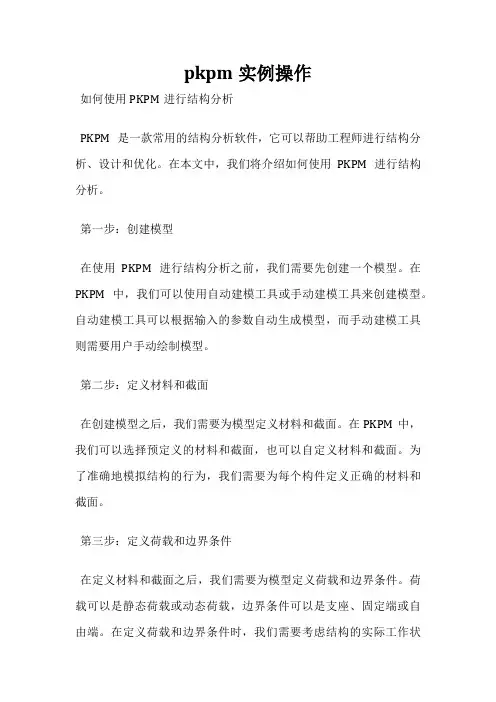

pkpm实例操作如何使用PKPM进行结构分析PKPM是一款常用的结构分析软件，它可以帮助工程师进行结构分析、设计和优化。

在本文中，我们将介绍如何使用PKPM进行结构分析。

第一步：创建模型在使用PKPM进行结构分析之前，我们需要先创建一个模型。

在PKPM中，我们可以使用自动建模工具或手动建模工具来创建模型。

自动建模工具可以根据输入的参数自动生成模型，而手动建模工具则需要用户手动绘制模型。

第二步：定义材料和截面在创建模型之后，我们需要为模型定义材料和截面。

在PKPM中，我们可以选择预定义的材料和截面，也可以自定义材料和截面。

为了准确地模拟结构的行为，我们需要为每个构件定义正确的材料和截面。

第三步：定义荷载和边界条件在定义材料和截面之后，我们需要为模型定义荷载和边界条件。

荷载可以是静态荷载或动态荷载，边界条件可以是支座、固定端或自由端。

在定义荷载和边界条件时，我们需要考虑结构的实际工作状态，以确保模拟结果的准确性。

第四步：进行分析在定义荷载和边界条件之后，我们可以开始进行结构分析。

在PKPM中，我们可以选择静力分析、动力分析或稳定性分析。

在进行分析时，我们需要选择适当的分析方法和参数，以确保模拟结果的准确性。

第五步：查看结果在分析完成后，我们可以查看分析结果。

在PKPM中，我们可以查看结构的应力、位移、变形等信息，以评估结构的安全性和可靠性。

如果发现问题，我们可以对模型进行修改和优化，以改善结构的性能。

总结使用PKPM进行结构分析可以帮助工程师更好地理解结构的行为和性能，从而优化结构设计和提高结构的安全性和可靠性。

在使用PKPM进行结构分析时，我们需要注意模型的准确性和分析结果的可靠性，以确保分析结果的准确性和可靠性。

一、总信息1、水平力与整体坐标夹角：该参数为地震力、风荷载作用方向与结构整体坐标的夹角。

抗规》5.1.1 条和《高规》4.3.2 条规定，一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算。

如果地震沿着不同方向作用，结构地一、总信息1、水平力与整体坐标夹角：该参数为地震力、风荷载作用方向与结构整体坐标的夹角。

抗规》5.1.1 条和《高规》4.3.2 条规定，“一般情况下，应允许在建筑结构的两个主轴方向分别计算水平地震作用并进行抗震验算”。

如果地震沿着不同方向作用，结构地震反应的大小一般也不相同，那么必然存在某个角度使得结构地震反应最为剧烈，这个方向就称为“最不利地震作用方向”。

这个角度与结构的刚度与质量及其位置有关，对结构可能会造成最不利的影响，在这个方向地震作用下，结构的变形及部分结构构件内力可能会达到最大。

SATWE 可以自动计算出这个最不利方向角，并在WZQ.OUT 文件中输出。

如果该角度绝对值大于15 度，建议用户按此方向角重新计算地震力，以体现最不利地震作用方向的影响。

一般并不建议用户修改该参数，原因有三：①考虑该角度后，输出结果的整个图形会旋转一个角度，会给识图带来不便；②构件的配筋应按“考虑该角度”和“不考虑该角度”两次的计算结果做包络设计；③旋转后的方向并不一定是用户所希望的风荷载作用方向。

综上所述，建议用户将“最不利地震作用方向角”填到“斜交抗侧力构件夹角”栏，这样程序可以自动按最不利工况进行包络设计。

水平力与整体坐标夹角与地震信息栏中斜交抗侧力构件附加地震角度的区别是：水平力不仅改变地震力而且同时改变风荷载的作用方向；而斜交抗侧力仅改变地震力方向（增加一组或多组地震组合），是按《抗规》5.1.1 条2 款执行的。

对于计算结果，水平力需用户根据输入的角度不同分两个计算工程目录，人为比较两次计算结果，取不利情况进行配筋包络设计等；而｛斜交抗侧力｝程序可自动考虑每一方向地震作用下构件内力的组合，可直接用于配筋设计，不需要人为判断。

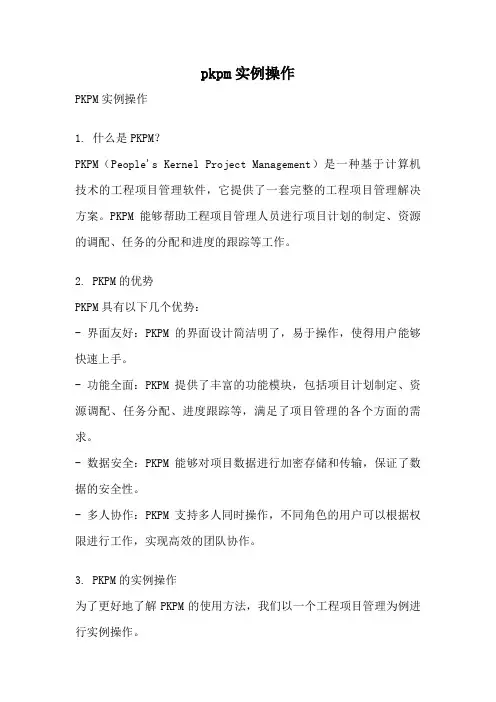

pkpm实例操作PKPM实例操作1. 什么是PKPM？PKPM（People's Kernel Project Management）是一种基于计算机技术的工程项目管理软件，它提供了一套完整的工程项目管理解决方案。
