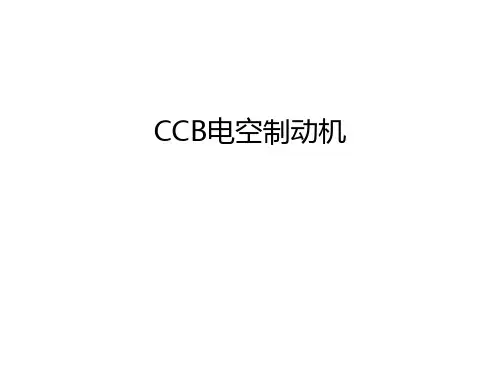

CCB电空制动机

和谐1型电力机车CCB-II制动机和谐1型电力机车CCB-II制动机一、和谐1型电力机车使用的CCB-II空气制动系统由4个部分组成：1、自动制动(即非直接制动)是通过电子制动阀EBV的自动制动手柄来实施控制的。

它通过控制列车管（BP)的充、排风来对实现对整个列车缓解、制动的控制。

在自动制动时，机车自身也将使用电制动。

2、单独制动由司机进行操作，仅用来控制机车制动缸制动和缓解。

3、后备制动(即纯空气制动)在主制动系统失效后，通过纯空气的司机制动阀控制列车管的排风，对整列车施加制动。

制动由司机制动阀在位置上的时间决定。

4、停车制动。

当机车静止且在非操控状态时，停车制动可确保机车不会溜动。

停车制动通过弹簧蓄能实现制动的，它通过位于每个司机室后墙上的两个按钮控制：一个用于施加停放制动，另外一个用于缓解停放制动。

两个按钮都将读入控制系统，以实现在重联车或同一列车中间部位机车的停车制动的制动与缓解。

当蓄电池主开关断开时，机车停车制动将自动处于制动状态。

为增加整列车的制动力，自动制动和机车电制动可以结合起来操作，实现空电混合制动。

二、CCB-II型空气制动机的构成1、CCB-II型空气制动机组成CCB-II型空气制动机组成由4个主要部件组成：电子制动阀、扩展集成处理模块、继电器接口模块、电-空控制单元。

2、电子制动阀(EBV)电子制动阀(EBV)上安装有自动制动手柄（大闸）和单独制动手柄（小闸）。

电子制动阀(EBV)链接在DP的LON网络上，并与电空制动屏（EPCU）中的5个“智能”模块进行实时通讯。

在电子制动阀(EBV)上，左侧是自动制动手柄（大闸），右侧是单独制动手柄（小闸），中间标牌上用汉语注明手柄的位置。

自动制动手柄（大闸）的档位包括运转位、初制动位、全制动位、抑制位、重联位和紧急制动位。

初制动位和全制动位之间是制动区。

单独制动手柄（小闸）的档位包括运转位和全制动位。

在运转位和全制动位之间是制动区。

目录· CCB概述·设备识别· LRU管路图·故障检测CCB概述CCB Ⅱ®制动控制系统为一基于网络的电动-气动空气制动系统，用于干线货运和客运机车。

CCB Ⅱ采用一种基于分布式体系结构的线上可换式（LRU）设计方法。

每一LRU模块均具备自身诊断能力。

CCB Ⅱ包含大量冗余功能，在故障情况下有独特的识别、重新配置和备份关键部件的能力。

在司机室内安装一集成式机车计算机（ILC），用于显示空气制动数据以及操作界面，用于系统设置和监控。

CCB Ⅱ系统由3个主要部件组成。

EPCU——电动-气动控制单元BIPM——集成处理器模块EBV（2）——电子制动阀设备识别EPCU电动-气动控制单元EPCU为多阀箱体，其上安装多个LRU（即线上可换式单元）EPCU由8个LRU组成每一LRU均包含若干气动部件（与其行使的机车功能有关）。

本图的智能型LRU 还具有一个节点，该节点包含有与其功能相关的电子器件和软件EPCU由5个带节点的LRU组成，每一EBV上一个节点智能型（即具有结点）LRU为：Array· BP——制动管控制部· ER——均衡风缸控制部· 16——16管控制部· 20——20管控制部· 13——13管控制部· EBV——电子制动阀EPCU由8个LRU组成ER——均衡风缸LRU对司机给出的自动制动阀手柄的移动作出响应。

均衡风缸压力是对位于BPLRU中的制动管中继阀的控制压力。

BP——制动管LRU对所有BP功能（包括紧急制动）进行控制。

EPCU由8个LRU组成无火机车装置塞门和无火机车调节器也位于ER LRU内EPCU由8个LRU组成DBTV——气动备用三通阀为LRU，当在气动备用方式下CCB Ⅱ的诊断设备投入系统时，该LRU对16管压力进行控制。

DBTV的主要部件为一气动作用部，其总是在工作，但是，由于制动系统的计算机控制使前者的作用无法觉察。

和谐3型电力机车CCB－Ⅱ制动机概述第一节 CCB－Ⅱ制动机简介一、什么是CCBⅡ制动系统？该制动机的原创是德国产的KLR型制动机，后经美国加以改造，是目前世界上最先进的制动机，尤其适用于牵引重载列车的机车使用。

CCBⅡ制动系统是第二代微机控制制动系统，为在客运和货运机车上使用而设计。

该制动系统将26L型制动机和电子空气制动设备兼容。

CCBⅡ制动系统是基于微处理器的电空制动控制系统，除了紧急制动作用的开始，所有逻辑是微机控制的。

二、 CCB－Ⅱ型制动机系统（EPCU）由8个电脑模块组成，排列方式如下：BPCP ERCP DBTV 16CP20CP BCCP 13CP PSJBCCB－Ⅱ型制动机系统（EPCU）各电脑模块作用为：BPCP-列车管控制。

ERCP－均衡风缸模拟控制，无火回送塞门装在面部。

DBTV－备份。

电脑失效时，自动控制空气制动。

16CP－作用管控制。

20CP－平均管控制。

BCCP－制动缸管控制。

13CP－单独缓解控制。

PSJB－电源模块。

三、说明制动机系统各模块的名称及代号。

答：控制管路模块——U43弹簧停车模块——B40踏面清扫模块——B50撒砂模块——F41继电器接口模块RIM——B47处理器模块IPM——B46四、CCBⅡ制动系统的优点是什么？答：（1）组装部分①采用管路柜集成组装，将EPCU、IPM、IRM、停车制动、撒砂装置、踏面清扫、升弓控制等模块安装在制动柜中，方便操作和检修②管路采用走廊地板下集中布置，管路连接采用滚压式螺纹连接方式满足制动系统气密性要求（2）控制部分①CCBII采用微机(IPM)控制模式，EPCU上各部件为智能、可更换模块②司机室LCDM制动显示屏具有本务/补机，客/货，列车管补风/不补风，列车管投入/切除等转换功能，且有系统自检，故障记录，报警等功能，方便司机操作③采用MGS2型防滑器，使制动更加有效、安全。

五、、说明CCBⅡ型电空制动机主要部件的控制方式。

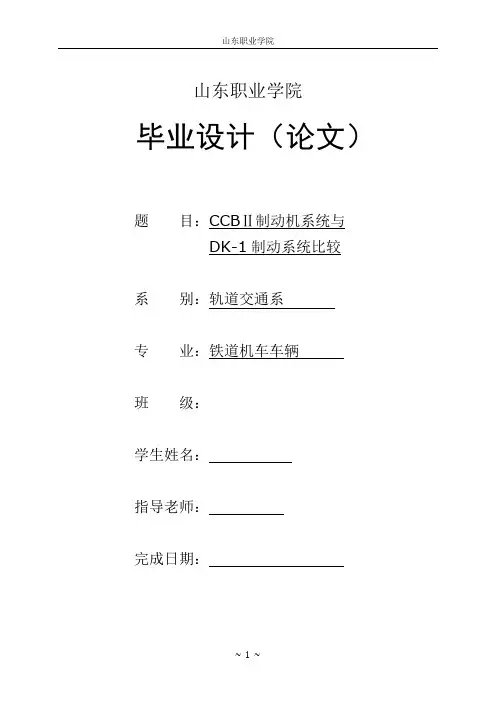

山东职业学院毕业设计（论文）题目：CCBⅡ制动机系统与DK-1制动系统比较系别：轨道交通系专业：铁道机车车辆班级：学生姓名：指导老师：完成日期：山东职业学院毕业设计任务书毕业设计报告摘要本课题主要针对CCBⅡ制动机系统与DK-1制动系统的比较展开论述的。
