DK-1型电空制动机讲述

DK-1型电空制动机的作用原理
DK-1型电空制动机是一种用于轨道交通领域的制动装置。

其作用原理是通过电磁力和气压力之间的相互作用将列车制动。

该装置通过有效的制动操作可帮助列车在停止前迅速
降低速度，提高行车的安全性。

DK-1型电空制动机包含两部分：一个气动制动装置和一个电磁制动装置。

气动制动装置由一组膜片式主动轮轴轮缘制动器和检测器组成。

电磁制动装置由一个线圈和铁芯组成，通过直流电源驱动工作。

当列车需要制动时，膜片式主动轮轴轮缘制动器通过气压往轮缘上施加一定的制动力，从而减速列车的运动。

此时，检测器会检测到制动器和轨道之间的摩擦力，将这些信息传
送到电磁制动装置。

电磁制动装置的线圈与铁芯之间通过直流电源产生电磁力，这个力可以与制动器产生
的气压力相抵消，从而达到相当于制动力的作用。

当需要释放制动时，电磁力也会被切断，从而使制动装置恢复到正常运转状态。

总之，DK-1型电空制动机是一种高效的装置，由于其双重作用，可以快速减速列车。

它还有一个重要的安全功能，当列车发生紧急停车时，可以采用电磁刹车来快速制动，从
而保障乘客的安全。

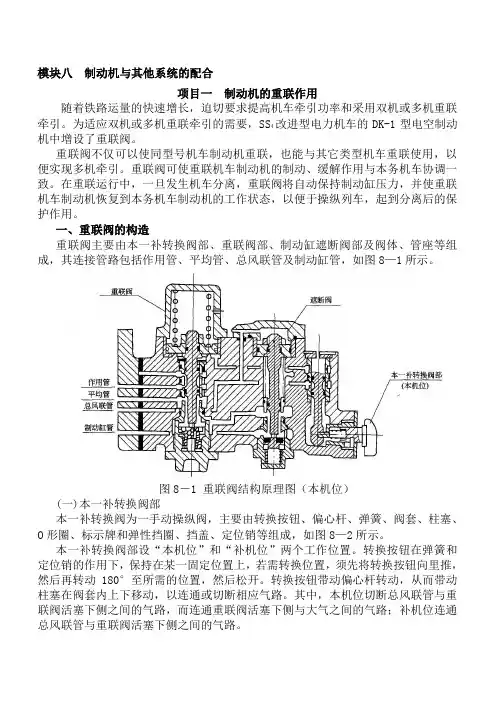

模块八制动机与其他系统的配合项目一制动机的重联作用随着铁路运量的快速增长，迫切要求提高机车牵引功率和采用双机或多机重联牵引。

为适应双机或多机重联牵引的需要，SS4改进型电力机车的DK-1型电空制动机中增设了重联阀。

重联阀不仅可以使同型号机车制动机重联，也能与其它类型机车重联使用，以便实现多机牵引。

重联阀可使重联机车制动机的制动、缓解作用与本务机车协调一致。

在重联运行中，一旦发生机车分离，重联阀将自动保持制动缸压力，并使重联机车制动机恢复到本务机车制动机的工作状态，以便于操纵列车，起到分离后的保护作用。

一、重联阀的构造重联阀主要由本一补转换阀部、重联阀部、制动缸遮断阀部及阀体、管座等组成，其连接管路包括作用管、平均管、总风联管及制动缸管，如图8—1所示。

图8－1 重联阀结构原理图（本机位）(一)本一补转换阀部本一补转换阀为一手动操纵阀，主要由转换按钮、偏心杆、弹簧、阀套、柱塞、O形圈、标示牌和弹性挡圈、挡盖、定位销等组成，如图8—2所示。

本一补转换阀部设“本机位”和“补机位”两个工作位置。

转换按钮在弹簧和定位销的作用下，保持在某一固定位置上，若需转换位置，须先将转换按钮向里推，然后再转动180°至所需的位置，然后松开。

转换按钮带动偏心杆转动，从而带动柱塞在阀套内上下移动，以连通或切断相应气路。

其中，本机位切断总风联管与重联阀活塞下侧之间的气路，而连通重联阀活塞下侧与大气之间的气路；补机位连通总风联管与重联阀活塞下侧之间的气路。

图8－2 本—补转换饭结构图（补机位）1–弹性挡圈；2–挡盖；3–阀套；4–O形圈；5–柱塞；6–偏心杆；7–转换按钮；8–定位销；9–弹簧；10–标示牌。

(二)重联阀部重联阀部主要由重联阀活塞、活塞杆、重联阀弹簧、阀套、O形圈及止回阀、止回阀弹簧等组成，如图8—3所示。

重联阀部的工作受转换阀部控制。

当本一补转换阀部的转换按钮置于不同位置时，根据重联阀活塞上下两侧的作用力之差带动活塞杆上下移动，关闭或顶开止回阀，并由活塞杆连通或切断相应气路。

1.1 综述DK-1机车电空制动机是20世纪70年代参照法国PBL2机车电空制动机研制的，1982年通过部级鉴定。

该电空制动机具备空气制动机的部分优点，而且又能适应高速以及长大列车的制动性能要求，较易实现列车制动操纵的现代化，是适合我国国情的电力机车主型制动机。

与PBL2机车电空制动机一样DK-1采用了多重安全措拖和积木式结构。

为了提高制动机的安全可靠性，设置了多重安全措施：在系统设计上采用了失电制动，即一旦电气线路故障而失电，便能自行转入常用制动；其次设置故障转换装置，以确保在电气部分出现故障时，能简易地实现电转空控制，以传统空气制动方式继续运行，即纯空气备用；另外，在副司机侧设置手动放风阀，以适用紧急工况。

1.2 DK-1型机车制动机组成及原理1.2.1 DK-1型机车制动机主要由以下部件组成：（1）电空制动控制器——也称大闸，用来操纵全列车的制动和缓解。

它有6个工作位置：过充位、运转位、中立位、制动位、重联位和紧急位。

（2）空气制动阀——也称小闸，用来单独操纵机车的制动和缓解，而与列车制动和缓解无关。

它有四个工作位置：缓解位、运转位、中立位和制动位。

通过其上的电—空转换拨杆转换后，可以操纵全列车的制动与缓解，实现纯空气备用。

另外，手把下压可单独缓解机车的制动缸压力。

（3）电空逻辑控制单元——电空制动系统的电气集成控制装置。

它用来接受电空制动控制器的制动指令，进行逻辑运算，向电空制动单元发出制动或缓解指令。

（4）电空制动单元——包括电空阀、中继阀、分配阀、电动放风阀、紧急阀、压力开关、转换阀、重联阀、调压阀、过滤器、继电器、塞门和风缸等。

电空阀受电空制动控制器、电空制动逻辑控制单元和其它相关装置的控制，接通或切断有关气路，主要包括过充、中立、排1、检查、排2、制动、缓解、重联和撒砂等电磁阀；中继阀通过均衡风缸压力控制制动主管的压力，从而实现列车的制动、保压和缓解等作用；分配阀是根据制动主管压力变化来动作，并接受空气制动阀的控制，向机车制动缸充、排气，使机车得到制动、保压和缓解作用；电动放风阀受电空制动控制器和列车监控装置的控制，直接将制动主管的压力空气快速排入大气，使列车产生紧急制动作用；紧急阀在制动主管压力快速下降时排风，同时接通列车分离保护电路，使列车紧急制动的作用更可靠；压力开关根据压力变化进行电路切换；转换阀是一种手动控制阀，通过它可以进行气路转换；重联阀是一种手动控制阀，有本机和补机两个设置；风缸包括均衡风缸、过充风缸、工作风缸、初制风缸等。

dk-1 型电空制动机的运用及故障处理DK-1型电空制动机的运用及故障处理一、引言DK-1型电空制动机是一种广泛应用于铁路列车的制动装置，它通过电磁力和压缩空气的相互作用来实现列车的制动。

本文将介绍DK-1型电空制动机的运用以及常见故障的处理方法。

二、DK-1型电空制动机的运用DK-1型电空制动机广泛应用于铁路列车，它的工作原理是通过电磁阀控制压缩空气的流动，从而实现制动功能。

当列车需要制动时，电磁阀会打开，将压缩空气引入制动缸，推动制动鞋与车轮接触，产生摩擦力，从而减速或停车。

三、故障处理1. 制动力不足当列车制动力不足时，可能是由于制动鞋磨损导致的，此时需要检查制动鞋的磨损情况，并及时更换磨损严重的制动鞋。

另外，还需检查制动鞋与车轮的接触面积是否充分，如有问题需调整制动鞋的位置。

2. 制动过程中异响制动过程中出现异响可能是由于制动鞋与车轮之间存在杂物或异物导致的，此时需要清理制动鞋与车轮之间的杂物，并确保制动鞋与车轮的接触面干净。

3. 制动缸漏气制动缸漏气是一种常见的故障，可能是由于密封圈老化或磨损导致的。

当发现制动缸漏气时，需要及时更换密封圈，并确保密封圈与制动缸的安装位置正确。

4. 制动缸卡涩制动缸卡涩可能是由于制动缸内部存在杂物或腐蚀导致的，此时需要将制动缸拆卸下来，清理内部的杂物，并使用适当的润滑剂进行润滑。

5. 电磁阀故障电磁阀故障可能导致制动机无法正常工作，此时需要检查电磁阀的电路连接情况，并确保电磁阀的正常工作。

如有需要，可更换电磁阀来解决问题。

6. 制动缸温度过高当制动缸温度过高时，可能是由于制动鞋与车轮之间的摩擦产生的热量无法及时散发导致的，此时需要检查制动鞋与车轮之间的间隙是否合适，并及时清理制动鞋与车轮的杂物，以提高制动效果。

四、结论DK-1型电空制动机是一种广泛应用于铁路列车的制动装置，它能够有效地实现列车的制动功能。

然而，在使用过程中可能会出现一些故障，如制动力不足、异响、制动缸漏气等问题。
