排桩地下连续墙结构设计

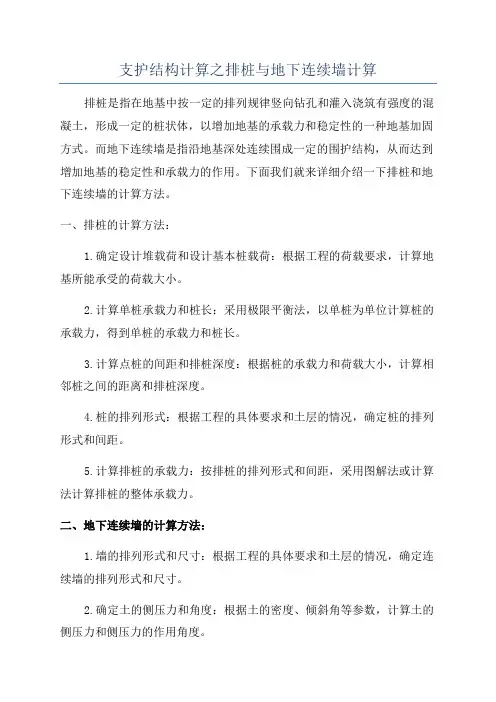

支护结构计算之排桩与地下连续墙计算排桩是指在地基中按一定的排列规律竖向钻孔和灌入浇筑有强度的混凝土，形成一定的桩状体，以增加地基的承载力和稳定性的一种地基加固方式。

而地下连续墙是指沿地基深处连续围成一定的围护结构，从而达到增加地基的稳定性和承载力的作用。

下面我们就来详细介绍一下排桩和地下连续墙的计算方法。

一、排桩的计算方法：1.确定设计堆载荷和设计基本桩载荷：根据工程的荷载要求，计算地基所能承受的荷载大小。

2.计算单桩承载力和桩长：采用极限平衡法，以单桩为单位计算桩的承载力，得到单桩的承载力和桩长。

3.计算点桩的间距和排桩深度：根据桩的承载力和荷载大小，计算相邻桩之间的距离和排桩深度。

4.桩的排列形式：根据工程的具体要求和土层的情况，确定桩的排列形式和间距。

5.计算排桩的承载力：按排桩的排列形式和间距，采用图解法或计算法计算排桩的整体承载力。

二、地下连续墙的计算方法：1.墙的排列形式和尺寸：根据工程的具体要求和土层的情况，确定连续墙的排列形式和尺寸。

2.确定土的侧压力和角度：根据土的密度、倾斜角等参数，计算土的侧压力和侧压力的作用角度。

3.计算墙的承载力和刚性：根据连续墙的尺寸和挡土高度，计算墙的承载力和刚性。

4.计算墙板的厚度和加固措施：根据土的侧压力和墙的承载力，计算墙板的厚度和加固措施，提高墙的稳定性。

5.计算墙的受力状态：计算连续墙在工作状态下的受力状态，包括剪切力、弯曲力、轴力等受力。

通过以上的计算方法，可以得到排桩和地下连续墙的各项参数和设计要求。

在实际工程中，还需要根据具体情况进行一些调整和改进，以确保结构的稳定性和可靠性。

同时，需要进行孔隙水压力和土的变形等方面的计算，进一步确认结构的可行性和安全性。

总结起来，排桩和地下连续墙的计算方法是基于土力学和结构力学的理论基础上进行的。

通过合理的计算和设计，能够保证工程的稳定性和可靠性，提高地基的承载力和稳定性。

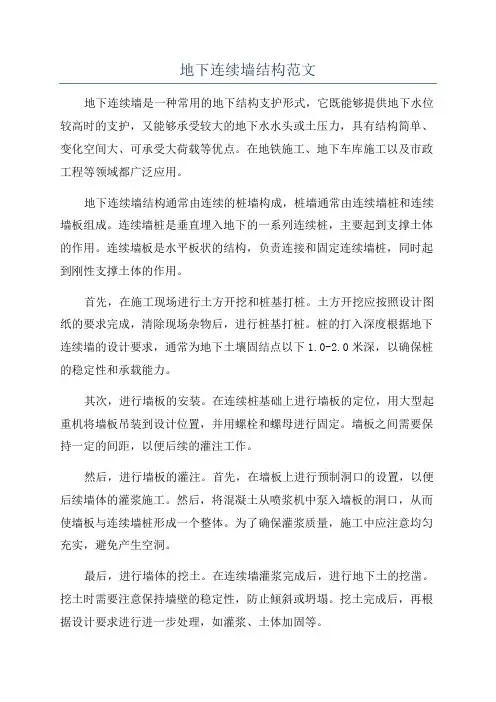

地下连续墙结构范文地下连续墙是一种常用的地下结构支护形式，它既能够提供地下水位较高时的支护，又能够承受较大的地下水水头或土压力，具有结构简单、变化空间大、可承受大荷载等优点。

在地铁施工、地下车库施工以及市政工程等领域都广泛应用。

地下连续墙结构通常由连续的桩墙构成，桩墙通常由连续墙桩和连续墙板组成。

连续墙桩是垂直埋入地下的一系列连续桩，主要起到支撑土体的作用。

连续墙板是水平板状的结构，负责连接和固定连续墙桩，同时起到刚性支撑土体的作用。

首先，在施工现场进行土方开挖和桩基打桩。

土方开挖应按照设计图纸的要求完成，清除现场杂物后，进行桩基打桩。

桩的打入深度根据地下连续墙的设计要求，通常为地下土壤固结点以下1.0-2.0米深，以确保桩的稳定性和承载能力。

其次，进行墙板的安装。

在连续桩基础上进行墙板的定位，用大型起重机将墙板吊装到设计位置，并用螺栓和螺母进行固定。

墙板之间需要保持一定的间距，以便后续的灌注工作。

然后，进行墙板的灌注。

首先，在墙板上进行预制洞口的设置，以便后续墙体的灌浆施工。

然后，将混凝土从喷浆机中泵入墙板的洞口，从而使墙板与连续墙桩形成一个整体。

为了确保灌浆质量，施工中应注意均匀充实，避免产生空洞。

最后，进行墙体的挖土。

在连续墙灌浆完成后，进行地下土的挖凿。

挖土时需要注意保持墙壁的稳定性，防止倾斜或坍塌。

挖土完成后，再根据设计要求进行进一步处理，如灌浆、土体加固等。

地下连续墙的设计和施工应该根据具体工程情况进行，例如地下土体的性质、地下水位、设计荷载等因素都需要考虑。

同时，在施工过程中应该加强施工监控，定期检查墙体的稳定性，及时采取措施处理施工中可能出现的问题。

总之，地下连续墙结构是一种常用的地下结构支护形式，具有结构简单、变化空间大、可承受大荷载等优点。

在地铁施工、地下车库施工以及市政工程等领域都广泛应用。

设计和施工应该根据具体工程情况进行，加强施工监控，以确保墙体的稳定性和施工质量。

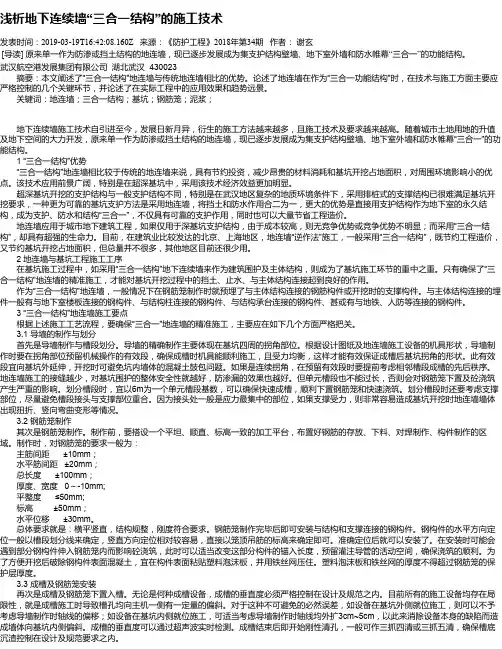

浅析地下连续墙“三合一结构”的施工技术发表时间：2019-03-19T16:42:08.160Z 来源：《防护工程》2018年第34期作者：谢玄[导读] 原来单一作为防渗或挡土结构的地连墙，现已逐步发展成为集支护结构壁墙、地下室外墙和防水帷幕“三合一”的功能结构。

武汉航空港发展集团有限公司湖北武汉 430023 摘要：本文阐述了“三合一结构”地连墙与传统地连墙相比的优势。

论述了地连墙在作为“三合一功能结构”时，在技术与施工方面主要应严格控制的几个关键环节，并论述了在实际工程中的应用效果和趋势远景。

关键词：地连墙；三合一结构；基坑；钢筋笼；泥浆；地下连续墙施工技术自引进至今，发展日新月异，衍生的施工方法越来越多，且施工技术及要求越来越高。

随着城市土地用地的升值及地下空间的大力开发，原来单一作为防渗或挡土结构的地连墙，现已逐步发展成为集支护结构壁墙、地下室外墙和防水帷幕“三合一”的功能结构。

1 “三合一结构”优势“三合一结构”地连墙相比较于传统的地连墙来说，具有节约投资，减少昂贵的材料消耗和基坑开挖占地面积，对周围环境影响小的优点。

该技术应用前景广阔，特别是在超深基坑中，采用该技术经济效益更加明显。

超深基坑开挖的支护结构与一般支护结构不同，特别是在武汉地区复杂的地质环境条件下，采用排桩式的支撑结构已很难满足基坑开挖要求，一种更为可靠的基坑支护方法是采用地连墙，将挡土和防水作用合二为一，更大的优势是直接用支护结构作为地下室的永久结构，成为支护、防水和结构“三合一”，不仅具有可靠的支护作用，同时也可以大量节省工程造价。

地连墙应用于城市地下建筑工程，如果仅用于深基坑支护结构，由于成本较高，则无竞争优势或竞争优势不明显；而采用“三合一结构”，却具有超强的生命力。

目前，在建筑业比较发达的北京、上海地区，地连墙“逆作法”施工，一般采用“三合一结构”，既节约工程造价，又节约基坑开挖占地面积，但总量并不很多，其他地区目前还很少用。

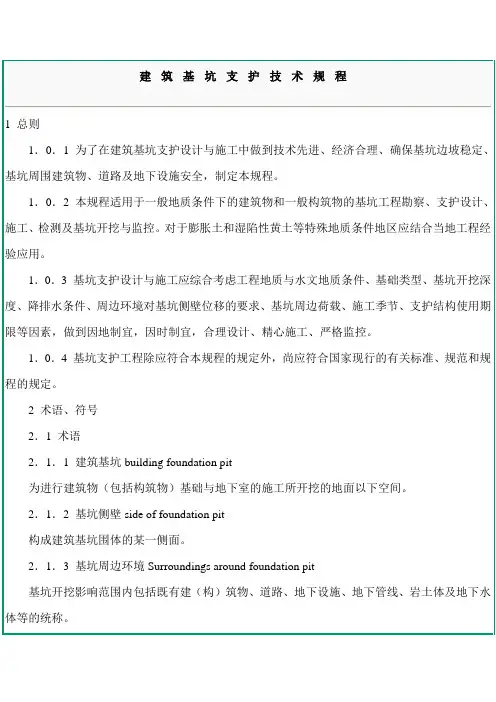

h d——支护结构嵌固深度设计值；d——桩身设计直径；b——墙身厚度；A——桩（墙）身截面面积。

2．2．4 计算系数r0——建筑基坑侧壁重要性系数。

3 基本规定3．1 设计原则3．1．1 基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。

3．1．2 基坑支护结构极限状态可分为下列两类：1．承载能力极限状态：对应于支护结构达到最大承载能力或土体失稳、过大变形导致结构或基坑周边环境破坏；2．正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正确使用功能。

3．1．3 基坑支护结构设计应根据表3.1.3选用相应的侧壁安全等级及重要性系数。

基坑侧壁安全等级及重要性系数表3.1.33．3．2 支护结构选型应考虑结构的空间效应和受力特点，要用有利支护结构材料受力性状的型式。

3．3．3 软土场地可采用深层搅拌、注浆、间隔或全部加固等方法对局部或整个基坑底土进行加固，或采用降水措施提高基坑内侧被动抗力。

3．4 水平荷载标准值3．4．1 支护结构水平荷载标准值e ajk应按当地可靠经验确定，当无经验时可按下列规定计算（图3.4.1）：图3.4.1 水平荷载标准值计算简图1．对于碎石土及砂土：3．5 水平抗力标准值3．5．1 基坑内侧水平抗力标准值e pjk宜按下列规定计算（图3.5.1）：图3.5.1 水平抗力标准值计算图3．5．2 作用于基坑底面以下深度z j处的竖向应力标准值σpjk可按下式计算：σpjk=r mj z j（3.5.2）式中r mj——深度z j以上土的加权平均天然重度。

3．5．3 第i层的被动土压力系数应按下式计算：控报警值、监测方法及精度要求、监测点的布置、监测周期、工序管理和记录制度以及信息反馈系统等。

3．8．2 监测点的布置应满足监控要求，从基坑边缘以外1~2倍开挖深度范围内的需要保护物体均应作为监控对象。

3．8．3 基坑工程监测项目可按表3.8.3选择。

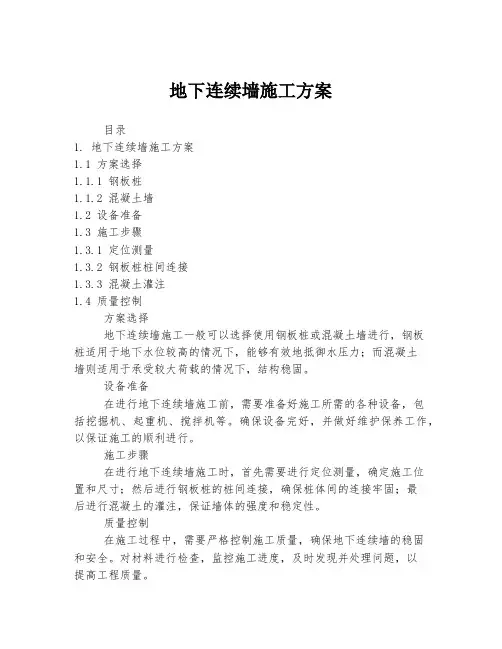

地下连续墙施工方案
目录
1. 地下连续墙施工方案
1.1 方案选择
1.1.1 钢板桩
1.1.2 混凝土墙
1.2 设备准备
1.3 施工步骤
1.3.1 定位测量
1.3.2 钢板桩桩间连接
1.3.3 混凝土灌注
1.4 质量控制
方案选择
地下连续墙施工一般可以选择使用钢板桩或混凝土墙进行，钢板
桩适用于地下水位较高的情况下，能够有效地抵御水压力；而混凝土
墙则适用于承受较大荷载的情况下，结构稳固。

设备准备
在进行地下连续墙施工前，需要准备好施工所需的各种设备，包
括挖掘机、起重机、搅拌机等。

确保设备完好，并做好维护保养工作，以保证施工的顺利进行。

施工步骤
在进行地下连续墙施工时，首先需要进行定位测量，确定施工位
置和尺寸；然后进行钢板桩的桩间连接，确保桩体间的连接牢固；最
后进行混凝土的灌注，保证墙体的强度和稳定性。

质量控制
在施工过程中，需要严格控制施工质量，确保地下连续墙的稳固
和安全。

对材料进行检查，监控施工进度，及时发现并处理问题，以
提高工程质量。

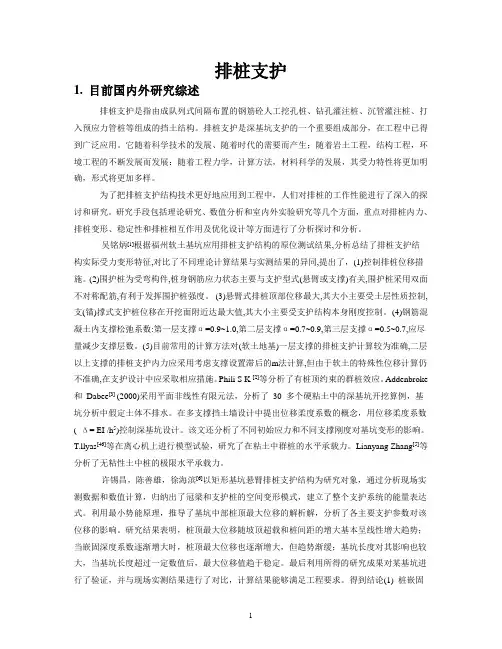

排桩支护1.目前国内外研究综述排桩支护是指由成队列式间隔布置的钢筋砼人工挖孔桩、钻孔灌注桩、沉管灌注桩、打入预应力管桩等组成的挡土结构。

排桩支护是深基坑支护的一个重要组成部分，在工程中已得到广泛应用。

它随着科学技术的发展、随着时代的需要而产生；随着岩土工程，结构工程，环境工程的不断发展而发展：随着工程力学，计算方法，材料科学的发展，其受力特性将更加明确，形式将更加多样。

为了把排桩支护结构技术更好地应用到工程中，人们对排桩的工作性能进行了深入的探讨和研究。

研究手段包括理论研究、数值分析和室内外实验研究等几个方面，重点对排桩内力、排桩变形、稳定性和排桩相互作用及优化设计等方面进行了分析探讨和分析。

吴铭炳[1]根据福州软土基坑应用排桩支护结构的原位测试结果,分析总结了排桩支护结构实际受力变形特征,对比了不同理论计算结果与实测结果的异同,提出了，(1)控制排桩位移措施。

(2)围护桩为受弯构件,桩身钢筋应力状态主要与支护型式(悬臂或支撑)有关,围护桩采用双面不对称配筋,有利于发挥围护桩强度。

(3)悬臂式排桩顶部位移最大,其大小主要受土层性质控制,支(锚)撑式支护桩位移在开挖面附近达最大值,其大小主要受支护结构本身刚度控制。

(4)钢筋混凝土内支撑松弛系数:第一层支撑α=0.9~1.0,第二层支撑α=0.7~0.9,第三层支撑α=0.5~0.7,应尽量减少支撑层数。

(5)目前常用的计算方法对(软土地基)一层支撑的排桩支护计算较为准确,二层以上支撑的排桩支护内力应采用考虑支撑设置滞后的m法计算,但由于软土的特殊性位移计算仍不准确,在支护设计中应采取相应措施。

Phili S K [2]等分析了有桩顶约束的群桩效应。

Addenbroke 和Dabee[3] (2000)采用平面非线性有限元法，分析了30 多个硬粘土中的深基坑开挖算例，基坑分析中假定土体不排水。

在多支撑挡土墙设计中提出位移柔度系数的概念，用位移柔度系数( Δ= EI /h5)控制深基坑设计。

一级建造师《建筑工程管理与实务》案例必备考点:深基坑支护工程二、深基坑支护工程★考点 42：深基坑支护工程。

【判断是非题】1.灌注桩排桩支护。

（1）灌注桩排桩应采取间隔成桩的施工顺序。

（2）灌注桩混凝土浇筑时混凝土强度应比设计强度提高一个等级进行配制，桩顶泛浆（超灌）高度不小于500mm。

★2.地下连续墙。

（1）导墙施工要求：【了解】①混凝土强度等级不应小于C20，厚度不应小于200mm。

②导墙顶面应高于地面100mm，高于地下水位0.5m 以上；③导墙高度不应小于1.2m；导墙内净距应比地下连续墙设计厚度加宽40mm。

（2）地下连续墙施工要求：①地下连续墙单元槽段长度宜为4～6m。

②导管水平布置距离不应大于3m，距槽段端部不应大于1.5m；③钢筋笼吊放就位后应及时浇筑混凝土，间隔不宜大于4h；④混凝土强度等级应比设计强度提高1个等级进行配制，混凝土浇筑面高出设计标高300～500mm。

（3）墙底注浆。

1）注浆压力控制在2MPa以内。

2）终止注浆，需满足下列条件之一：①注浆总量达到设计要求；②注浆量达到80%以上，且注浆压力达到2MPa时。

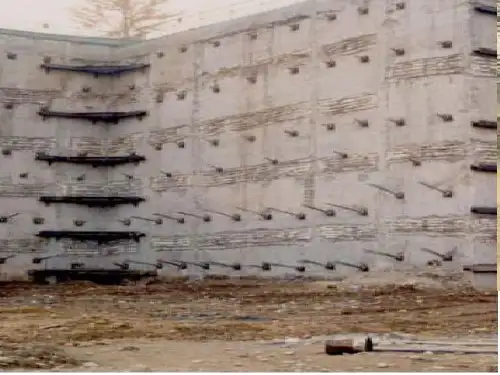

■【备注】排桩、地下连续墙的锚杆设置要点：◆锚杆长度：◇自由段长度不应小于5m，并应超过潜在滑裂面进入稳定土层不小于1.5m；◇锚杆锚固段长度不宜小于6m；◇锚杆下料长度＝自由段长度＋锚固段长度＋外露长度。

◆锚杆布置要点：◇锚杆上下排垂直间距不宜小于2m，水平间距不宜小于 1.5m；◇锚杆锚固体上部覆盖土层厚度不宜小于4m；◇锚杆倾角宜为15°～25°，不应大于45°，不应小于10°。

◆锚固段强度大于15MPa 并达到设计强度75%后方可进行张拉。

■【备注】排桩、地下连续墙的支撑设置要点：◆钢筋混凝土支撑：其强度等级不应低于C25，且在同一水平面应整体浇筑。

◆钢结构支撑：构件的连接宜采用螺栓连接，必要时可采用焊接。

3.土钉墙。

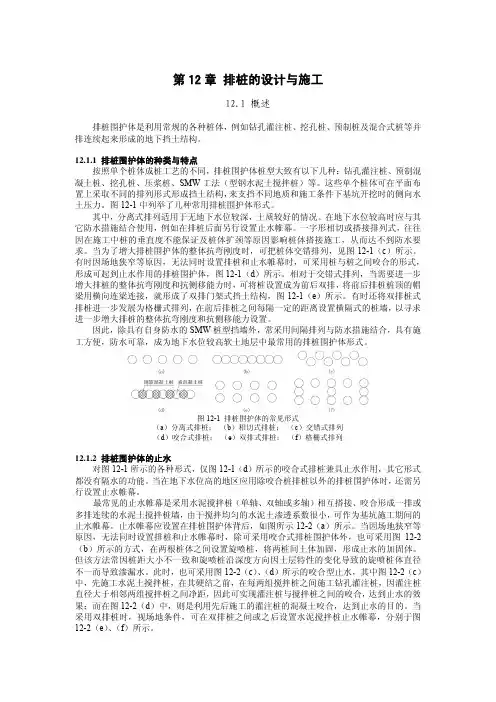

第12章 排桩的设计与施工12.1 概述排桩围护体是利用常规的各种桩体，例如钻孔灌注桩、挖孔桩、预制桩及混合式桩等并排连续起来形成的地下挡土结构。

12.1.1 排桩围护体的种类与特点按照单个桩体成桩工艺的不同，排桩围护体桩型大致有以下几种：钻孔灌注桩、预制混凝土桩、挖孔桩、压浆桩、SMW工法（型钢水泥土搅拌桩）等。

这些单个桩体可在平面布置上采取不同的排列形式形成挡土结构，来支挡不同地质和施工条件下基坑开挖时的侧向水土压力。

图12-1中列举了几种常用排桩围护体形式。

其中，分离式排列适用于无地下水位较深，土质较好的情况。

在地下水位较高时应与其它防水措施结合使用，例如在排桩后面另行设置止水帷幕。

一字形相切或搭接排列式，往往因在施工中桩的垂直度不能保证及桩体扩颈等原因影响桩体搭接施工，从而达不到防水要求。

当为了增大排桩围护体的整体抗弯刚度时，可把桩体交错排列，见图12-1（c）所示。

有时因场地狭窄等原因，无法同时设置排桩和止水帷幕时，可采用桩与桩之间咬合的形式，形成可起到止水作用的排桩围护体，图12-1（d）所示。

相对于交错式排列，当需要进一步增大排桩的整体抗弯刚度和抗侧移能力时，可将桩设置成为前后双排，将前后排桩桩顶的帽梁用横向连梁连接，就形成了双排门架式挡土结构，图12-1（e）所示。

有时还将双排桩式排桩进一步发展为格栅式排列，在前后排桩之间每隔一定的距离设置横隔式的桩墙，以寻求进一步增大排桩的整体抗弯刚度和抗侧移能力设置。

因此，除具有自身防水的SMW桩型挡墙外，常采用间隔排列与防水措施结合，具有施工方便，防水可靠，成为地下水位较高软土地层中最常用的排桩围护体形式。

图12-1 排桩围护体的常见形式（a）分离式排桩；（b）相切式排桩；（c）交错式排列（d）咬合式排桩；（e）双排式排桩；（f）格栅式排列12.1.2 排桩围护体的止水对图12-1所示的各种形式，仅图12-1（d）所示的咬合式排桩兼具止水作用，其它形式都没有隔水的功能。

第六章基坑支护结构大连理工大学郭颖教授上课课件第六章基坑支护结构主要内容第一节概述第二节支护结构上的土压力第三节水泥土墙支护结构设计第四节排桩、地下连续墙支护结构设计第五节土钉墙支护结构设计1大连理工大学郭颖教授上课课件第六章基坑支护结构第一节概述◆基坑(foundation pit)为了修建建筑物的基础或地下室、埋设市政工程的管道以及开发地下空间(地铁车站、地下商场)等所开挖的地面以下的坑.◆基坑支护结构为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境所采取的支挡、加固与保护措施.――复杂的系统工程：包括支护结构、土体加固、基坑降水、土方开挖和基坑监测。

2大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类挡土(挡水)――挡土(围护)结构支护结构组成支撑或拉锚――支锚结构 1.按挡土结构的刚度分类刚性支挡结构：刚度大，主要产生刚体位移重力式挡土墙，基坑工程中的水泥土挡墙；柔性支挡结构：有一定抗弯能力，以弹性变形为主板桩墙，地下连续墙，钻孔灌注桩柱列式挡土墙。

3 大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类2.按挡土结构的力平衡方式分类墙顶支撑墙背重力式悬臂式支锚式墙面墙基墙趾墙踵锚杆重力式4悬臂式支锚式大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类3.按支锚结构的形式分类水平撑斜撑组合形式内：指基坑中间，明面内支撑外支撑水平撑常见内支撑型式斜撑大连理工大学郭颖教授上课课件第六章第一节概述一、基坑支护结构的分类3.按支锚结构的形式分类外：指基坑外部，暗地外支撑锚杆式锚定板式土钉式锚杆式锚定板式常见外支撑型式土钉式大连理工大学郭颖教授上课课件第六章基坑支护结构第一节概述二、基坑支护结构的形式◆无支护基坑没有支护措施，放坡开挖.――边坡稳定性与排水；◆有支护基坑桥梁：板桩墙、喷射混凝土护壁、混凝土围圈护壁――浅基础时；建筑：排桩、沉井、地下连续墙、土层锚杆。

排桩墙支护工程施工工艺工法QB/ZTYJGYGF-FJ-0109-2011建筑安装工程有限公司魏瑞芳1 前言1.1工艺工法概况排桩是由连续的桩体（或地下连续墙体）或桩（墙）体与锚固结构共同组成的基坑支护结构。

该支护结构适用性广泛，在支护中能提供可靠的的抗倾覆及抗滑移能力。

排桩墙支护是目前广泛用于地铁车站、房建工程的深基坑支护方法，排桩墙支护结构系指钢筋砼预制桩、灌注桩、钢板桩、钢筋砼预制板桩等类型桩，以一定的排列方式组成的基坑支护结构。

1.2工艺原理由钢筋混凝土预制桩、灌注桩等类型桩，以一定的排列方式组成的基坑支护结构。

其排列形式有密式、疏式、双排式等，按受力特点又分为悬臂式、拉锚式。

2 工艺工法特点2.1结构刚度大，抗弯强度高、变形相对较小，安全度好.2.2设备简单，施工方便，需要工作场地不大。

2.3但一次性投资较大，采用灌注桩、预制桩作支护，不能回收利用。

3 适用范围适用于地下水位较低或涌水量较小的黏性土、砂土和软土中深度不大的基坑作支护结构。

钢筋混凝土灌注桩，施工无噪声、无振动、无挤土，刚度大、抗弯能力强、变形较小，适用于各种深度、各种土质条件下作支护结构。

4 主要引用标准《建筑工程施工质量验收统一标准》（GB50300）《建筑地基基础工程施工质量验收规范》（GB50202）《建筑边坡工程技术规范》（GB50330）《湿陷性黄土地区建筑规范》（GB50025）《建筑基坑支护技术规程》（JGJ120）《建筑桩基技术规范》（JGJ94）《建筑桩基检测技术规范》（JGJ106）5 施工方法5.1排桩墙施工顺序。

5.1.1排桩墙一般应采用间隔法组织施工。

当一根桩施工完成后，桩机移至隔一桩位进行施工。

5.1.2疏式排桩墙宜采用由一侧向单一方向隔桩跳打的方式进行施工。

5.1.3密排式排桩墙宜采用由中间向两侧方向隔桩跳打的方式进行施工。

5.1.4双排式排桩墙采用先由前排桩位一侧向单一方向隔桩跳打，再由后排桩位中间向两侧方向隔桩跳打的方式进行施工。

1、为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施，这就是基坑支护. （）2、基坑支护技术主要包括基坑的勘察、设计、施工及检测技术，同时包括地下水的控制和土方开挖. （）3、水泥土搅拌桩施工前应根据设计进行工艺性试桩,数量不得少于3根. ( ×）4、土钉可用钢管、角钢等作为钉体，采取直接击入的方法置入土中。

土钉依靠与土体之间的界面粘结力或摩擦力,在土体发生变形的条件下被动受力,并主要承受拉力作用。

（√）5、钢筋混凝土拱墙结构的混凝土强度等级不宜低于C20. （×）6、地下连续桩的构造要求，顶部不设钢筋混凝土冠梁. ( ×)7、桩长主要取决于基坑开挖深度和嵌固深度，同时应考虑桩顶嵌入冠梁内的长度。

一般嵌入长度不少于50mm. （√）8、支撑系统包括围檩及支撑，支撑一般超过15m，在支撑下还要有立柱及相应的立柱桩。

( √）9、喷射混凝土面板起到对坡面变形的约束作用，面板约束力与土钉表面与土的摩阻力无关。

（×)10、基坑变形监测二级基坑不监测支护结构水平位移。

( ×）二、填空题1、基坑支护结构极限状态分为承载能力极限状态正常使用极限状态。

2、基坑开挖深度小于7m，且周围环境无特别要求的基坑为三级基坑。

3、合理选择支护结构的类型应根据基坑周边环境、开挖深度、工程地质与水文地质、施工作业设备和施工季节等条件综合考虑。

4、作用在支护结构上的荷载主要有土压力和水压力。

5、基坑土体稳定性分析主要内容有整体稳定性分析、支护结构踢脚稳定性分析、基坑底部土体抗隆起稳定性分析、基坑渗流稳定性分析及土体突涌稳定性分析。

6、支护结构设计计算目前实际工程中以等值梁法和弹性支点法为主.7、排桩、地下连续墙支护结构的施工主要包括排桩、冠梁、地下连续墙、支撑系统锚杆等施工内容。

8、基坑边缘堆置土方和建筑材料，或沿挖方边缘移动运输工具和机械,一般应离基坑上部边缘不少于2m ，弃土高度不大于1。

支护参数设计
支护参数设计是指在进行地下工程或深基坑工程时，为了防止土体滑坡、坍塌或变形，需要采取一定的支护措施来加固土体。

支护参数设计就是对这些支护措施进行详细规划和设计的过程。

支护参数设计的主要内容包括：
1. 确定支护结构的形式和尺寸：根据工程地质条件、基坑深度、周边环境等因素，选择合适的支护结构形式，如排桩、土钉墙、地下连续墙等，并确定其尺寸和配筋。

2. 确定锚杆的长度、直径和布置方式：锚杆是一种常用的支护措施，可以提供抗拔力和水平位移的约束。

需要根据土体的性质、锚杆的承载力和稳定性要求，确定锚杆的长度、直径和布置方式。

3. 确定土压力的计算方法和土体的稳定性分析方法：土压力是支护结构承受的主要荷载之一，需要根据土体的性质和工程经验，选择合适的土压力计算方法。

同时，需要对土体的稳定性进行分析，确保支护结构在施工和使用过程中的安全性。

4. 确定监测方案和应急预案：支护工程施工过程中需要对支护结构和周边环境进行监测，及时发现和处理异常情况。

因此，需要根据工程实际情况，制定合理的监测方案和应急预案。

总之，支护参数设计是地下工程和深基坑工程施工前的重要环节，需要综合考虑工程地质条件、施工环境、工期要求等多方面因素，确保支护结构的安全性和经济性。

支护结构计算之排桩与地下连续墙计算对于较深的基坑，排桩、地下连续墙围护墙应用最多，其承受的荷载比较复杂，一般应考虑下述荷载：土压力、水压力、地面超载、影响范围内的地面上建筑物和构筑物荷载、施工荷载、邻近基础工程施工的影响（如打桩、基坑土方开挖、降水等）。

作为主体结构一部分时，应考虑上部结构传来的荷载及地震作用，需要时应结合工程经验考虑温度变化影响和混凝土收缩、徐变引起的作用以及时空效应。

排桩和地下连续墙支护结构的破坏，包括强度破坏、变形过大和稳定性破坏（图6-65）。

其强度破坏或变形过大包括：图6-65 排桩和地下连续墙支护结构的破坏形式（a）拉锚破坏或支撑压曲；（b）底部走动；（c）平面变形过大或弯曲破坏；（d）墙后土体整体滑动失稳；（e）坑底隆起；（f）管涌（1）拉锚破坏或支撑压曲：过多地增加了地面荷载引起的附加荷载，或土压力过大、计算有误，引起拉杆断裂，或锚固部分失效、腰梁（围擦）破坏，或内部支撑断面过小受压失稳。

为此需计算拉锚承受的拉力或支撑荷载，正确选择其截面或锚固体。

（2）支护墙底部走动：当支护墙底部嵌固深度不够，或由于挖土超深、水的冲刷等原因都可能产生这种破坏。

为此需正确计算支护结构的入土深度。

（3）支护墙的平面变形过大或弯曲破坏：支护墙的截面过小、对土压力估算不准确、墙后增加大量地面荷载或挖土超深等都可能引起这种破坏。

平面变形过大会引起墙后地面过大的沉降，亦会给周围附近的建（构）筑物、道路、管线等造成损害。

排桩和地下连续墙支护结构的稳定性破坏包括：（1）墙后土体整体滑动失稳：如拉锚的长度不够，软粘土发生圆弧滑动，会引起支护结构的整体失稳。

（2）坑底隆起：在软粘土地区，如挖土深度大，嵌固深度不够，可能由于挖土处卸载过多，在墙后土重及地面荷载作用下引起坑底隆起。

对挖土深度大的深坑需进行这方面的验算，必要时需对坑底土进行加固处理或增大挡墙的入土深度。

（3）管涌：在砂性土地区，当地下水位较高、坑深很大和挡墙嵌固深度不够时，挖土后在水头差产生的动水压力作用下，地下水会绕过支护墙连同砂土一同涌入基坑。

地下室支撑结构在现代建筑中，地下室的建设越来越常见。

地下室不仅可以增加建筑物的使用空间，还能提供诸如停车场、储藏室、设备房等重要功能。

然而，要确保地下室的安全和稳定，支撑结构的设计与施工至关重要。

地下室支撑结构的作用主要是承受来自土方开挖、地下水压力以及上部结构传递下来的荷载，并将这些荷载有效地传递到地基中。

常见的地下室支撑结构类型包括土钉墙、排桩支护、地下连续墙、内支撑结构等。

土钉墙是一种较为经济的支护形式。

它通过在土坡中设置土钉，并在坡面铺设钢筋网喷射混凝土，从而形成一个类似于重力式挡土墙的结构。

土钉墙适用于土质较好、开挖深度较浅的地下室工程。

其优点是施工速度快、成本低，但对土质和开挖深度有一定限制。

排桩支护则是由灌注桩、预制桩等排列而成的挡土结构。

桩与桩之间可以通过冠梁连接，以增强整体稳定性。

根据桩的受力形式，排桩支护又可分为悬臂式、单支点支护和多支点支护等。

这种支护方式适用于开挖深度较大、土质较差的场地，但施工难度相对较大，成本也较高。

地下连续墙是在地下构筑的一道连续的钢筋混凝土墙。

它具有止水和挡土的双重功能，适用于对周边环境保护要求较高、地质条件复杂的地下室工程。

地下连续墙的施工精度高、整体性好，但造价昂贵。

内支撑结构是在地下室内部设置的支撑体系，常见的有钢支撑和混凝土支撑。

内支撑结构可以有效地控制基坑的变形，保证地下室施工的安全。

钢支撑安装和拆除方便，能重复使用，但对节点的要求较高；混凝土支撑则刚度大、变形小，但拆除较为困难。

在设计地下室支撑结构时，需要充分考虑工程地质条件、周边环境、地下室的深度和形状、施工条件等因素。

工程地质条件直接影响支撑结构的选型和设计参数的确定。

例如，在软土地基中，地下连续墙可能是更合适的选择；而在土质较好的场地，土钉墙或排桩支护可能就能满足要求。

周边环境也是一个重要的考虑因素。

如果地下室周边有建筑物、道路、地下管线等，就需要采取更为严格的支护措施，以减少施工对周边环境的影响。
