地下连续墙结构设计(荷载、槽幅、导墙、厚度深度初选)

4.1.2.钢筋笼制作施工用筋设置的基本要求b
保护层钢板 ① 形状：元宝型，由σ=3～5mm钢板弯成。 ② 垫块厚度：小于主筋净保护层10mm～15mm。 ③ 在钢筋笼上的焊接位置： 水平方向：2～3排。 竖直方向：间隔3m。 钢筋笼在迎土面、开挖面合理设置保护层定位钢板。 保护层钢板可以用3mm厚度，也可用5mm厚，也可采用硬塑料等其他物品制成，不 论采取何种形式的保护层钢板必须满足单块保护层钢板的接触面积、保护层钢板 的安放间距、保护层钢板可以和钢筋笼可靠固定这几个原则。
4.1.2.钢筋笼制作施工用筋设置的基本要求a
每幅钢筋笼必须设置的施工用筋如下： （1）纵向桁架 钢筋笼宽度小于4m设置两道主吊桁架，钢筋笼宽度大于4m时，在两榀主吊桁架之间 增设一榀加强桁架。 每榀主吊桁架钢筋为Φ两道，即╳╳╳╳形。 加强桁架钢筋为Φ一道，即╱╲╱╲╱╲形。 （2）横向桁架 采用Φ@3000设置，即╳╳╳╳形。 （3）吊点钢筋（钢板） 钢筋笼重量按要求使用￠32~40钢筋。 搁置钢板 搁置钢板必须采用20mm厚度以上的钢板，钢筋笼重量小于30吨，每个点设4块，钢 筋笼重量大于30吨，每个点设6块。 搁置钢板必须和钢筋笼主筋焊接牢固，搁置钢筋笼时，必须所有搁置钢板全部受力， 才可以放下然后换钢丝绳。
尺 尺 尺 量 量 量
在任何一个断面连续量取主筋间距（1 米范围内），取其平均值作为一点 尺 抽 观 量 查 察
4.2.1.钢筋笼吊装设备及方法
一、钢筋笼起吊设备、工具 1.钢筋笼主吊吊车 采用履带吊，其允许起重量大于整幅钢筋笼的重量，其允许起吊高度应超过整幅钢 筋笼长度不少于12m。 2.钢筋笼副吊吊车 作为吊装钢筋笼时的副吊起重机，必须采用履带式吊车，其允许起重量应大于其将 要承担的最大重量，并要留有余地作为安全系数。 3.钢丝绳 起吊钢筋笼钢丝绳的直径需经计算决定，且要有较大的安全系数。它的长度也要经 过计算，吊索钢丝绳太短，吊装钢筋笼时夹角太小，受力倍增，不安全。钢丝绳与 钢筋笼之间的夹角不得小于40°，否则会增加吊点的受力程度。 二、钢筋笼吊装方法 当钢筋笼长度超过20m时，必须采取双机抬吊钢筋笼。

五 槽幅设计
（四）槽段划分 考虑的因素
① 成槽施工顺序 ② 连续墙接头形式 ③ 主体结构布置及设缝要求
六 导墙设计
导墙截面形式 C20混凝土，厚度200~300mm； 导墙深度深入原状土不小于300mm； 顶面高出地面100~200mm； 宽度大于连续墙设计宽度的
30~50mm。
一 地下连续墙受力特点
施工阶段和使用阶段几种典型的工作状态： 槽段土方开挖阶段 槽段侧壁的稳定性 地下连续墙浇筑形成 开挖前的受力状态 基坑第一层开挖 悬臂受力状态、地面侧向位移 基坑土方开挖阶段 墙的结构强度、基坑稳定及变形量 基坑土方工程结束 基坑底部隆起、基坑整体失稳 工程竣工 水土压力和上部地面建筑的垂直载荷共同作用
下的强度和变形 19
第二节 结构设计
二 结构体系的破坏形式
稳定性破坏 整体失稳 基坑底隆起 管涌及流沙
强度破坏 支撑强度不足或压屈 墙体强度不足
变形过大
20
三 地下连续墙设计计算的主要内容
(1)确定在施工过程和使用阶段各工况的荷载，即作用于连 续墙的土压力、水压力以及上部传来的垂直荷载。
46
3．国内常用的计算方法
47
（二）横撑轴向力、墙体弯矩不变化的计算方法
3．国内常用的计算方法
Y 0

k 1 1
Ni
Байду номын сангаас

Nk
xm

1 2
xm2

1 2
h02k
h0k xm

1 2
(h0k
xm )xm

0

N k
h0k xm

1 2

等值梁法（相当梁法）：是在基坑底面以下地下连续墙弯矩为零
的某点作为一假想铰，这个假想铰将墙体分为上下两段。假想梁， 上段为各支撑和假想铰组成的多跨连续梁，下段为一端固定一端铰
支的超静定梁。计算示意图4-3
方法：
① 假定土压力为零的点其力矩也近似为零，假想为铰支点以上的 部分作为相当梁，即多跨连续梁。 ② 用结构力学知识求得多跨连续相当梁的内力和各支座的反
施工阶段：基坑开挖阶段的水土压力、地面施工荷载、
逆作法施工时的上部结构传递的垂直承重荷载。
使用阶段：水土压力、主体结构传递的恒载荷活载等。 确定关键：地下墙施工及使用阶段的水土压力大小。
计算理论：从古典的假定土压力为已知，不考虑墙体变形，
不考虑横撑变形，逐渐发展到考虑墙体变形，考虑横撑变形， 直至考虑土体与结构的共同作用，土压力随墙体变化而变化。
关键： 确定最小入土深度 t ，以满足墙身在荷载作用下的静力 平衡。
方法：由力矩平衡条件 M 0 解得t，然后由 H 0求得 支撑力T，这时地下连续墙成为外力均已知的静定结构，可求 得墙体各截面的弯矩和剪力。
4. 6 结构计算
图4-2 单支点墙的计算示意图
4. 6 结构计算
3、多支点情况
4.5 连续墙深度与厚度初选
（一）连续墙厚度的确定 初选常用尺寸：60\80\100\120cm （二）连续墙深度的确定 由入土深度决定。入土深度与基坑开挖深度的比值称为 入土径比。 入土径比：预先根据经验假定一个入土比反复试算。 经验取0.7～1.0 入土深度：参考基坑排桩围护结构的稳定性验算方法。
力，即各支撑的轴力。可求得墙体各截面的弯矩和剪力。 ③ 铰支的反力Ed即为下面那段相当梁的端点力。 ④ 采用下段梁计算最小插入深度。

主体围护结构为地下连续墙，厚度为80cm，深度为20.9-23.9m,基底以下入土深度为9.0m。

最大入岩深度6.0m,部分墙段进入中风化、微风化花岗岩层。

主体结构开挖时，设置4—5层钢支撑水平对撑于连续墙上，以保证施工和周围建筑物的安全。

车站防水等级设计为I级。

为保证地面道路的行人和车辆通行，车站分A区和B区分别施工。

本工程施工的难点在于淤泥质粘土层、松散砂层的槽壁稳定的控制，嵌入中、微风化花岗岩的成槽及嵌岩过程中如何减小对槽壁产生的扰动。

这些将制约工程的质量及工期，针对这些特殊情况将对成槽工艺及泥浆做出相应措施。

根据车站区域的工程地质情况，土至强风化花岗岩采用MHL-60100AYH型和HS843HD型液压抓斗成槽，中、微风化花岗岩的槽段部分采用GPS-15钻机配牙轮钻头钻孔，中间留下的“岩墙”用GC-1200型冲击钻机配以特制方锤破碎成槽。

钢筋笼现场制作，整体吊装入槽，2-3套导管灌注水下砼。

其工艺流程如下图：地下连续墙工艺流程图其主要施工方案如下：一）导墙施工内侧净宽度图内板坑模基地下墙中心线导墙是控制地下连续墙各项指标的基准，它起着支护槽口土体，承受地面荷 载和稳定泥浆液面的作用。

对于地质情况比较好的地方，可以直接施作导墙，对于松散层可通过地表注浆进行地基加固及防渗堵漏。

1、导墙设计根据施工区域地质情况，导墙做成“^厂"形现浇钢筋砼结构,比连续墙宽50毫米，如图所示：说明：1•导墙深度根据实际土质做调整; 2•导墙砼米用C20.导墙断面图导墙各转角处需向外延伸，以满足最小开挖槽段及钻孔入岩需要。

如图所示 两种拐角:2、导墙施工:用全站仪放出地墙轴线，并放出导墙位置（连续墙轴线向基坑外侧外放70mm ）,导墙开挖采用小型挖掘机开挖，人工配合清底。

基底夯实后，铺设7厘米厚1:3水泥沙浆，砼浇筑采用钢模板及木支撑，插入式振捣器振捣。

导墙顶高出地面不小于10钢筋图 基坑外1：3水泥砂浆400mm厘米，以防止地面水流入槽内，污染泥浆。

地下建筑结构考试题概念题1、地下建筑：地下建筑是修建在地层中的建筑物。

2、地下建筑结构：地下建筑结构既是埋置于地层内部的结构。

3、槽幅：是指地下连续墙⼀次开挖成槽的槽壁长度。

⽬前常⽤的槽幅为3~6 m。

4、导墙：指地下连续墙开槽施⼯前沿连续墙轴线⽅向,全长周边设置的导向槽。

5、盾构：是⼀种钢制的活动防护装置或活动⽀撑盾构是即可⽀承地层压⼒⼜可以在地层中推进的活动钢制圆形或半圆形装置。

6、盾构施⼯法；是以盾构作为施⼯机械在地⾯以下暗挖修筑隧道的⼀种施⼯⽅法。

7、沉井：不同断⾯的井筒或箱体按边排⼟边下沉的⽅式使其沉⼊地下。

8、沉箱：不同断⾯的井筒或箱体按边排⼟边下沉的⽅式使其沉⼊⽔下⼟层中。

9、矿⼭法：是以⽊或钢构件作为临时⽀撑,待隧道开挖成型后逐步将临时⽀撑撤换下来,⽽代之以整体式厚衬砌作为永久性⽀护的施⼯⽅法。

10、TBM隧道掘进机：能够直接截到破碎⼯作⾯岩⽯同时完成装载转运岩⽯,并可调动⾏⾛和进⾏喷雾除尘的隧道掘进机综合机械。

11、新奥法：是以隧道⼯程经验和岩体⼒学的理论作为基础,将锚杆和喷射混凝⼟组合在⼀起,作为主要⽀护⼿段的⼀种施⼯⽅法。

12、悬臂式掘进机：是⼀种利⽤装在⼀可俯仰回转悬臂上的切割装置，切削岩⽯并形成所设计断⾯形状的⼤型掘进机。

填空题1、地下连续墙的设计内容：槽壁稳定及槽幅设计、槽段划分、导墙设计、2、沉井的组成:井壁、封底、顶盖、凹槽、隔墙3、结构形式的确定因素：使⽤功能、地质条件、施⼯技术、4、常⽤隧道截⾯形式有：矩形、直墙拱形、圆形隧道、5、拱形结构的优点：竖向荷载⼤、内轮廓平滑、承压结构、6、泥浆作⽤：护壁、携渣、冷却和润滑的作⽤、7、泥浆的成分：膨润⼟、参和物、⽔、8、盾构的种类：敞⼝式盾构、普通闭胸式盾构、机械式闭胸、TBM盾构、9、盾构施⼯的管理⼯作有：⼟压⼒管理、排⼟管理、泥浆管理、注浆管理、10、隧道的⽅案设计包括：确定隧道的路线、线形、埋置深度、横断⾯形状和尺⼨、11、衬砌按材料分为：钢筋混凝⼟管⽚、铸铁管⽚、钢管⽚、12、衬砌的其他结构有：纵肋、注浆孔、起吊环、13、新奥法的施⼯特点：及时性、封闭性、粘结性和柔性14、TBM隧道掘进机的主要优点是综合机械程度⾼，速度快、效率⾼、劳动强度低、⼯作⾯条件好，隧道成型好。

5、适用于多种地质情况。
（二）地下连续墙缺点
1. 弃土及废泥浆的处理问题。除增加工程费用外，如处 理不当，还会造成新的环境污染；
2. 地质条件和施工的适应性问题。地下连续墙可适用于 各种地层，但最适应的还是软塑、可塑的粘性土层。当地层 条件复杂时，还会增加施工难度和影响工程造价；
3、现浇地下连续墙的墙面通常较粗糙，如果对墙面要求较 髙，虽可使用喷浆或喷砂等方法进行表面处理或另作衬壁来 改善，但也增加工作量；
p 地下连续墙施工（1991.3—1992.10） p 墙厚：2.8m, 深度：120m p 人工岛内部开挖（1992.11—1993.10） p 314000m3，结构底板厚6m，V=44000m3 ， p 侧壁厚4m, V=60000m3
人工岛施工现场
p地下连续墙技术引入我国是在20世纪50年代末，也是首 先在水利水电工程中采用. p我国早在1958年就采用排桩式地下连续墙作为水坝防渗 墙，并在1974年试用排桩式地下连续墙建造煤矿竖井获得 成功。
地下连续墙 Diaphragm Wall: >10m
地下连续墙结构
地下连续墙
§1.1 地下连续墙的施工方法
p在地面上用一种特殊的挖槽设备，沿着深开挖工程的周边(例如 地下结构的边墙)，依靠泥浆(又称稳定液)护壁的支护，开挖一定 槽段长度的沟槽；再将钢筋笼放入沟槽内。采用导管在充满稳定
液的沟槽中进行混凝土浇筑，将稳定液置换出来。相互邻接的槽
（三）地下连续墙适用条件
p地下连续墙是一种比钻孔灌注桩和深层搅拌桩造价昂贵的结构形式 ，对其选用，必须经过技术经济比较，确实认为是经济合理，因地制 宜时，才可采用。
1. 基坑深度大于10m； 2. 软土地基或砂土地基； 3. 在密集的建筑群中施工基坑，对周围地面沉降，建筑 物的沉降要求需严格限制时，宜用地下连续墙；

24
7.3.2 地下连续墙的接头设计
分类：施工接头和结构接头 •施工接头是指地下连续墙槽段和槽段之间的接头， 施工接头连接两相邻单元槽段 •结构结构是指地下连续墙与主体结构构件（底板、 楼板、墙、梁、柱等）相邻的接头，通过结构接头 的连接，墙下连续墙与主体基础结构共同承担上部 结构的垂直荷载
25
关键在于地下连续墙和桩基基床系数 的选取，实际中取灌注桩的0.8倍。
19
地下连续墙在水平力作用下的内力与变形
✓在基坑开挖阶段，地下连续墙只要承受墙前和墙后传来的 土压力，地下连续墙作为永久结构时，随着土层的重新固结， 作用在地下连续墙上的主动土压力可能逐渐变为静止土压力。 因此需要计算不同施工阶段和长期荷载下在墙体中产生的内 力，并进行地下连续墙的强度与变形计算。
✓内力计算方法有结构力学方法、各种经验方法和有限元计 算法
✓地下连续墙的深度还必须满足基坑边坡整体稳定、抗隆起 稳定和抗管涌等渗流下的稳定性要求，做为主体结构还必须 满足竖向承载力要求。
20
地下连续墙在水平力作用下的内力与变形
✓地下连续墙在水平力作用下的内力与变形，可采用弹性地 基梁的数值法或有限元法 ✓弹性地基梁的数值解法是将地下连续墙视为放置在土中的 弹性地基梁，坑底下土体视为弹性地基，以水平放置的弹簧 模拟，计算地下连续墙的内力与变形时，应考虑不同施工阶 段及作为永久性结构在长期荷载作用下的受力情况。
9
作为主体结构的几种形式的地下连续墙的特点
✓ 分离壁式 在主体结构物的水平构件上
设置支点，即将主体结构物作 为地下连续墙的支点，起水平 支撑作用。
这种布置的特点是地下连续 墙与主体结构结合简单，且各 自受力明确。地下连续墙在施 工和使用时期都起挡土和防渗 的作用，主体结构的外墙和柱 子只承受垂直荷载。

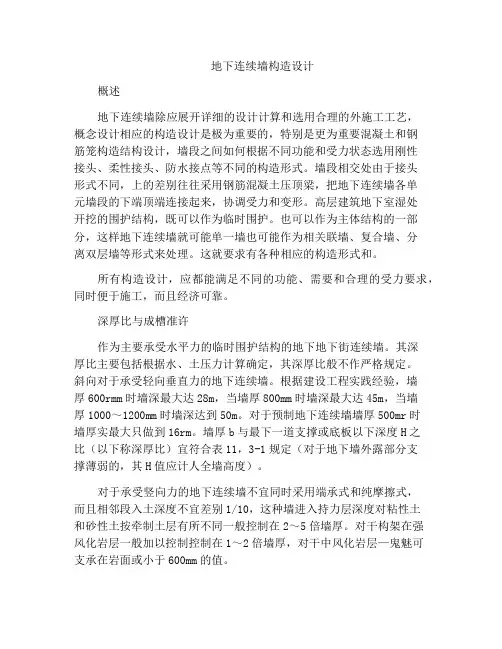

地下连续墙构造设计概述地下连续墙除应展开详细的设计计算和选用合理的外施工工艺，概念设计相应的构造设计是极为重要的，特别是更为重要混凝土和钢筋笼构造结构设计，墙段之间如何根据不同功能和受力状态选用刚性接头、柔性接头、防水接点等不同的构造形式。

墙段相交处由于接头形式不同，上的差别往往采用钢筋混凝土压顶梁，把地下连续墙各单元墙段的下端顶端连接起来，协调受力和变形。

高层建筑地下室湿处开挖的围护结构，既可以作为临时围护。

也可以作为主体结构的一部分，这样地下连续墙就可能单一墙也可能作为相关联墙、复合墙、分离双层墙等形式来处理。

这就要求有各种相应的构造形式和。

所有构造设计，应都能满足不同的功能、需要和合理的受力要求，同时便于施工，而且经济可靠。

深厚比与成槽准许作为主要承受水平力的临时围护结构的地下地下街连续墙。

其深厚比主要包括根据水、土压力计算确定，其深厚比般不作严格规定。

斜向对于承受轻向垂直力的地下连续墙。

根据建设工程实践经验，墙厚600rmm时墙深最大达28m，当墙厚800mm时墙深最大达45m，当墙厚1000～1200mm时墙深达到50m。

对于预制地下连续墙墙厚500mr时墙厚实最大只做到16rm。

墙厚b与最下一道支撑或底板以下深度H之比（以下称深厚比）宜符合表11，3-1规定（对于地下墙外露部分支撑薄弱的，其H值应计人全墙高度）。

对于承受竖向力的地下连续墙不宜同时采用端承式和纯摩擦式，而且相邻段入土深度不宜差别1/10，这种墙进入持力层深度对粘性土和砂性土按牵制土层有所不同一般控制在2～5倍墙厚。

对干构架在强风化岩层一般加以控制控制在1～2倍墙厚，对干中风化岩层—鬼魅可支承在岩面或小于600mm的值。

对于成槽要求，一般应需要进行槽壁稳定验算，必要时在确定槽段的长的、宽、深后。

在最不利槽段通过试成槽，以验证稳定性的和采用泥浆比重的合理性。

混凝土和钢筋笼设计1.地下连续墙的混凝土由于是用竖向导管法在泥浆市场条件条件下让浇灌的，因此桩基的强度，钢筋与混凝土的握裹力都会受到影响，也由于浇灌水下混凝土，施工质量不易有效保证，地下连续墙的混凝土等级不宜采用太低的强度等级。

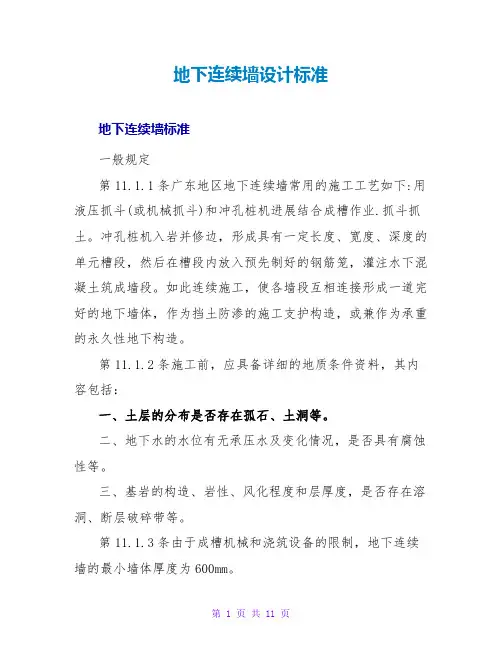

地下连续墙设计标准地下连续墙标准一般规定第11.1.1条广东地区地下连续墙常用的施工工艺如下:用液压抓斗(或机械抓斗)和冲孔桩机进展结合成槽作业.抓斗抓土。

冲孔桩机入岩并修边，形成具有一定长度、宽度、深度的单元槽段，然后在槽段内放入预先制好的钢筋笼，灌注水下混凝土筑成墙段。

如此连续施工，使各墙段互相连接形成一道完好的地下墙体，作为挡土防渗的施工支护构造，或兼作为承重的永久性地下构造。

第11.1.2条施工前，应具备详细的地质条件资料，其内容包括：一、土层的分布是否存在孤石、土洞等。

二、地下水的水位有无承压水及变化情况，是否具有腐蚀性等。

三、基岩的构造、岩性、风化程度和层厚度，是否存在溶洞、断层破碎带等。

第11.1.3条由于成槽机械和浇筑设备的限制，地下连续墙的最小墙体厚度为600mm。

第一节导墙的施工第11.2.1条槽段放线后，应沿地下连续墙轴线两侧构筑导墙，以防地表土的坍塌和保证成槽的精度。

导墙要具有足够的刚度和承载才能，导墙一般用现浇钢筋混凝土制作。

第11.2.2条导墙的横断面一般可采用┑┏形、┘┗形或】【形等型式，导墙混凝土的厚度一般为200mm，导墙的高度一般取1.5m。

导墙顶面略高于施工地面，并应高于地下水位1.5m以上。

第11.2.3条导墙宜建筑在密实的粘性土地基或杂填土地基上。

如遇不良地基时，应进展换填粘土夯实处理。

第11.2.4条现浇钢筋混凝土导墙拆模后应立即在两片导墙间按一定间距加设支撑。

然后才能回填。

导墙背后和导墙内均应用粘性土回填。

导墙背后要分层夯实。

第11.2.5条现浇钢筋混凝土导墙养护3d，强度到达设计强度的50%时，方可进展成槽作业。

第11.2.6条导墙的内间距要比地下连续墙设计厚度加宽50mm。

第11.2.7条导墙的施工允许偏向一、导墙的轴线允许偏向为±10mm。

二、导墙顶面应平整，要求平整度为30mm。

三、内外导墙净距允许偏向为±10mm。

第11.2.7导墙一般采用单面配筋，宜采用螺纹筋，间距150mm-250mm。

Qx
2
h0k x 2
k 1
Ni
• （x ≥ 0 ）区间
y2
ex Acos
x
Fg sinx0
Es
h0k
x
M x 2EI 2ex F cos x Asin x
Qx 2EI 3ex A F cos x A F sinx
• 本法的计算步骤
✓ 第一次开挖时，第一道横撑支点作为不动，即取δ1=y1=0，用
形分布； • 开挖面以下作用在墙体上的土抗
力，假定与墙体的变位成正比例； • 横撑设置后，即把横撑支点作为
不动支点； • 下道横撑设置后，认为上道横撑
的轴向压力值保持不变，其上部 墙体也保持以前的变位。
基本假定图示
符号规定：
y—墙体变位（m）； kh—侧向地层压缩系数（kN/m3）； E—墙体的弹性模量（kN/m3）； I—1m延长（水平方向）墙体的截面惯距（m4）； Es= kh ·B—土横向弹性模量（kN/m3）； B—墙水平长度，取为1m； η—水、土压力斜率。
• 墙体刚度大、整体性好，结构和地基变形较小，既可用于 超深围护结构，也可用于主体结构。
• 整体连续结构，耐久性好，抗渗性能也较好。 • 可实行逆作法施工，有利于施工安全，加快施工进度，造
价低。 • 适用于多种地质情况。
缺点
• 弃土及废泥浆的处理增加工程费用，还可能造成环境污染。 • 可适用于各种地层，但最适应的是软塑、可塑的黏性土层，
求第三道横撑的轴向力N3，以及用
Nk
1 A
y1
A2
A3
求第四道
横撑预定位置的变位δ4。
例
地层条件：r=18kN/m3；φ= 14°； c=7kN/m2 ，kh=20000kN/m3， Es=kh×1=2kg/cm3×100cm=200kg/cm2=20000kN/m2 。

工程地下连续墙施工方案一、项目概述工程地下连续墙是指基坑周围采用钢筋混凝土连续或分段墙体，以支撑周边土体和基坑侧壁，并起到防止土体滑坡和渗水的作用。

地下连续墙施工是地下工程建设的重要环节，施工质量的好坏直接影响到工程的安全性和稳定性。

本项目为某新建地下停车场工程，需要对基坑进行地下连续墙的施工。

基坑的平面形状为长方形，深度为5米，周边土体密实度良好，无明显的土体变形和滑坡迹象。

二、设计依据1. 地下连续墙的设计是根据地质勘察报告和基坑设计要求进行的，墙体厚度为0.8米，采用钢筋混凝土C30材料。

2. 施工过程中需考虑基坑周边土体的稳定性，采取防止土体滑坡和稳定基坑侧壁的措施。

3. 施工过程中需遵守国家建筑标准和相关规定，确保施工质量和安全。

三、施工方案1. 材料准备地下连续墙施工所需材料包括水泥、砂子、碎石、钢筋等，需根据设计要求采购足够的材料，并进行质量检验。

2. 施工队伍组织施工队伍由具有相关施工经验和技术资格的专业人员组成，包括工程师、监理人员、施工工人等。

3. 施工设备施工所需设备包括挖掘机、混凝土搅拌机、钢筋加工机等，需要根据施工现场和工序需求进行合理配置和调配。

4. 施工工序（1）基坑开挖：首先对基坑进行开挖，保持基坑侧壁的平整和垂直度。

（2）地下连续墙施工：按照设计要求，进行地下连续墙的浇筑和钢筋加固，保证墙体的垂直度和平整度。

（3）防水处理：对地下连续墙进行防水处理，保证墙体的抗渗和耐水性能。

（4）地下连续墙的抗渗和耐水性能。

（5）基坑支护：在地下连续墙施工完成后，对基坑进行支护，保证基坑侧壁的稳定。

5. 施工安全施工过程中要严格遵守相关安全规定，采取必要的防护措施和安全措施，确保施工人员和周边环境的安全。

四、施工质量控制1. 施工过程中要严格执行设计要求和施工规范，确保地下连续墙的垂直度、平整度和抗渗性能。

2. 施工过程中要对材料进行质量检验，保证材料的质量符合要求。

3. 施工过程中要安排专业人员进行现场监督和检查，及时发现和解决施工过程中的质量问题。

地下连续墙结构设计地下连续墙结构是一种常用的地下工程支护结构，广泛应用于地下室、地下通道、地下车库等工程中。

其主要作用是承担地下水压、土压、荷载以及地震力等荷载，保证地下工程的稳定和安全运行。

本文将对地下连续墙结构的设计进行详细介绍。

一、地下连续墙结构的类型1.刚性墙刚性墙一般采用混凝土或钢筋混凝土浇筑，墙体厚度较大、刚度较高，能够有效抵抗土体的侧压力和水压力，适用于水土条件较好的地区。

2.柔性墙柔性墙采用钢板桩或钢筋混凝土桩制作，墙体较薄、柔度较大，适应于非均质土层和地下水位变化较大的情况。

3.组合墙组合墙是刚性墙和柔性墙相结合，常用的组合方式有刚柔组合墙、柔刚组合墙和刚柔刚组合墙等，根据具体工程要求选择不同的组合形式。

二、地下连续墙结构的设计要点1.墙体厚度的确定墙体厚度的确定应综合考虑土层的性质、设计荷载、地下水位等因素，一般要求墙体厚度能够承受土压力、水压力和地震力等荷载。

2.地下水处理地下水处理是地下连续墙结构设计的重要环节，包括地下水排泄和地下水降低两方面。

地下水排泄通过构筑物背后的排水系统将地下水排出；地下水降低则通过降低围护结构周围的地下水位来减少地下水的渗流压力。

3.墙体强度验算墙体强度验算是地下连续墙结构设计的核心，主要包括极限强度验算和变形控制。

极限强度验算要求墙体能够承受设计荷载，在外力作用下不会产生破坏或失稳。

变形控制要求墙体在外荷载和地震作用下的变形能够控制在合理的范围内，以确保结构的安全性和使用性能。

4.锚杆设计锚杆作为地下连续墙结构的重要支护部分，能够提供较强的剪切强度和抗拔能力，通过与墙体形成整体承载。

锚杆的设计需要考虑锚杆的长度、直径、材料以及布置方式等因素。

三、地下连续墙结构的施工技术要点1.基坑开挖基坑开挖主要采用机械挖掘，根据土层的性质选择合适的挖掘方式和施工设备。

为了控制基坑的变形和支护结构的稳定，应采用合理的基坑开挖步序和支护方式。

2.基坑支护基坑支护的方式包括垂直支护和水平支护两种。

技术交底内容：1 技术交底范围本交底适用于xxx（项目名称）地下连续墙导墙施工。

2 设计情况（项目名称）地下连续墙，地墙厚度为1m/0.8m，地下连续墙标准幅宽为6m，“一”字形，端头井位置存在“L”及“T”“Z”异形幅。

导墙呈对称双“L”形墙，厚度为0.2m，深度1.5m，宽度1.03m/0.83m，结构主筋为φ12mm螺纹钢，分布筋为φ10mm螺纹钢，加强筋为φ10mm螺纹钢混凝土强度等级为C20，导墙结构设计详图见下图（尺寸以毫米计）。

图1 导墙结构图3 施工准备工作3.1技术准备（1）技术人员对施工班组长及作业人员进行技术及安全技术交底，确定施工工序（1）开挖前根据控制点进行测量放样，放出地连墙坐标，经监理和第三方复测合格后方可进行开挖。

（2）开挖前需提前与项目部管理人员审批管线交底、及动土令，严禁私自开挖。

（3）导墙分段施工，每段长度不大于50m 。

导墙厚度横向200mm ，竖向200mm ，内间距为地下连续墙厚度+30mm 。

（4）导墙沟槽开挖采用反铲挖掘机开挖人工配合清底，侧面为人工修整，修整度必须平顺无大坑洞，严禁超挖，发生塌方或开挖超限的地方使用泥土或沙袋进行填充。

（5）钢筋绑扎前必须经技术人员验收合格，并报监理审批。

（6）若开挖导墙开挖基坑内存在积水，需及时配备水泵进行抽排，直至见底。

（7）挖掘机开挖出槽深，再由人工使用型号12槽钢对两侧槽壁进行加固，槽钢背面安装可调托撑螺杆，上下各2道支撑，每隔2米安装一道支撑。

详细如下：图2 基坑加固示意图图3 导墙开挖流程4.2 导墙钢筋绑扎（1）钢筋制作及安装严格按导墙钢筋技术交底图制作，其型号、长度间距要求准确；技术员放样监理和第三方复核审批管线交底动土令开挖基坑修整、整平安装对口撑技术员查验监理查验绑扎钢筋主筋必须平直，钢筋表面污垢、锈蚀等在绑扎前必须清除。

（2）钢筋接头绑扎，搭接长度不小于35d，位于同一连接区段内的受拉钢筋搭接接头面积百分率不宜大于50%。

题目：地下建筑的类型不是按使用功能分类的（）选项A：工业建筑
选项B：单建式地下建筑
选项C：交通建筑
答案：单建式地下建筑
题目：围护结构的选择布置工程规模中不包括（）选项A：土方开挖方法
选项B：场地条件
选项C：工作经验
选项D：环境保护要求
答案：工作经验
题目：基坑工程设计内容不包括( )
选项A：平衡检查
选项B：环境调查及基坑安全等级确定
选项C：稳定性检验
选项D：围护结构选型
答案：平衡检查
题目：下列选项不是圆形隧道断面优点的是( )
选项A：承压均匀
选项B：易于盾构推进
选项C：盾构转动无影响
选项D：便于运输
答案：便于运输
题目：不是导墙的作用的有( )
选项A：隔断
选项B：挡土墙
选项C：作为重物的支撑
选项D：作为测量的基准
答案：隔断
题目：衬砌的其他结构有：纵肋、回答、起吊环。

答案：注浆孔
题目：悬臂式掘进机是一种利用装在一可俯仰回转悬臂上的切割装置，切削岩石并形成回答的大型掘进机。

答案：所设计断面形状
题目：衬砌按材料分为：钢筋混凝土管片、回答、钢管片。

答案：铸铁管片
题目：隧道的方案设计包括：确定隧道的路线、回答、埋置深度、横断面形状和尺寸。

答案：线形
题目：盾构施工的管理工作有：土压力管理、回答、泥浆管理、注浆管理。

答案：排土管理
题目：盾构的种类：敞口式盾构、回答、机械式闭胸、TBM盾构。

答案：普通闭胸式盾构
题目：泥浆的成分：膨润土、回答、水。

地下连续墙结构设计与施工规程一、引言地下连续墙是一种常用于地下工程中的支护结构，它能够承受较大的土压力和地下水压力，保证地下工程的安全和稳定。

本文将介绍地下连续墙的设计与施工规程。

二、地下连续墙的设计1. 地下连续墙的类型地下连续墙主要分为钢板桩墙和混凝土墙两种类型。

钢板桩墙适用于较深的基坑，可以承受较大的土压力；混凝土墙适用于较浅的基坑，可以通过在施工过程中进行浇筑而形成坚固的墙体。

2. 地下连续墙的设计步骤（1）确定设计荷载：根据工程所在地的地质条件和工程要求，确定地下水位、土壤类型、土的重度等参数，计算出设计荷载。

（2）选择墙体类型：根据设计荷载和工程要求，选择适当的墙体类型，确定墙体的宽度和厚度。

（3）计算墙体的尺寸：根据设计荷载和墙体类型，计算墙体的尺寸，包括墙体的高度、墙板的厚度等。

（4）设计墙体的钢筋：根据墙体的尺寸和设计荷载，计算墙体的钢筋数量和布置方式，保证墙体的强度和稳定性。

（5）设计墙体连接件：根据墙体的尺寸和设计要求，设计墙体的连接件，包括连接板、锚杆等，确保墙体的连接牢固。

三、地下连续墙的施工规程1. 基坑开挖与处理（1）根据设计要求和地质条件，进行基坑的开挖，注意基坑的坡度和边坡的稳定。

（2）根据基坑的深度和土质情况，采取相应的处理措施，如挡土墙、护坡等，确保基坑的稳定和安全。

2. 墙体施工（1）钢板桩墙的施工：先进行钢板桩的安装，然后进行挖土和灌浆，最后进行钢板桩的拔除，形成连续的墙体。

（2）混凝土墙的施工：先进行模板的安装，然后进行混凝土的浇筑，最后进行模板的拆除，形成连续的墙体。

3. 墙体连接件的安装根据设计要求，安装墙体的连接件，如连接板、锚杆等，确保墙体的连接牢固。

4. 墙体的防水处理根据地下水位和设计要求，对墙体进行防水处理，如加装防水材料、施工防水层等，防止地下水渗透。

5. 墙体的验收与监测在墙体施工完成后，进行墙体的验收和监测，检查墙体的质量和稳定性，确保墙体符合设计要求。

地下连续墙结构设计一、地下连续墙的设计原则：1.强度和稳定性：连续墙应具有足够的抗弯和抗剪强度，能够抵抗土压力。

2.水密性和防水性：连续墙应能有效防止地下水的渗透和泄漏，保证地下空间的干燥。

3.材料选用：应选择适当的材料，如钢筋混凝土、预应力混凝土等，以保证结构的耐久性和稳定性。

4.施工便利性：设计时应考虑施工的便利性，尽量减少施工过程中的困难和风险。

5.经济性：设计应尽量节约材料使用和减少结构的复杂性，以降低成本。

二、地下连续墙的类型：1.钢筋混凝土连续墙：常用的地下连续墙结构，由预先施工的混凝土板和钢筋构成，可以根据需要进行加固。

2.预应力混凝土连续墙：采用预应力技术施工的连续墙，具有更好的强度和稳定性。

3.桩墙结构：由桩和连续墙组成的结构，适用于土体较松软或需要较高稳定性的地区。

4.深层连续墙：相比于浅层连续墙，深层连续墙具有更好的稳定性和抗冲刷能力，适用于地下水位较高的地区。

三、地下连续墙的设计过程：1.地质勘察：了解地下土层的性质和地下水位，确定地下墙体的形式和尺寸。

2.结构分析：对设计区域进行地下连续墙的力学分析，确定土壤力学参数和施工荷载，确定连续墙的尺寸和加固方式。

3.材料选择：根据连续墙的尺寸和力学要求，选择适当的材料，如混凝土和钢筋等。

4.结构计算：根据连续墙的尺寸和荷载，进行结构计算，包括抗弯强度、抗剪强度、抗倾覆能力等。

5.细部设计：根据结构计算结果，进行连续墙的细部设计，包括钢筋布置、墙体厚度等。

6.施工图设计：根据细部设计结果，进行施工图设计，包括施工步骤、构造细节等。

7.施工监控：在施工过程中，进行施工质量监控，确保施工质量。

四、地下连续墙的施工要点：1.基坑开挖：根据设计要求和现场实际情况，进行基坑的开挖，注意基坑的安全和稳定。

2.降水排水：根据地下水位和基坑情况，采取合理的降水和排水措施，保持基坑的干燥。

3.桩基施工：如果需要桩墙结构，进行桩基的施工，包括桩的打入和加固。

概述
4. 预应力或非预应力U形折板地下连续墙
是一种新形式的地下连续墙，已应用于上海某地下车库工程。折 板是一种空间受力结构，有良好的受力特性，还具有抗侧刚度大、变 形小、节省材料等特点。
概述
地下连续墙的施工方法
地下连续墙(简称地墙)的施工，就是在地面上先构筑导墙，采用 专门的成槽设备，沿着支护或深开挖工程的周边，在特制泥浆护壁条 件下，每次开挖一定长度的沟槽至指定深度，清槽后，向槽内吊放钢 筋笼，然后用导管法浇注水下混凝土，混凝土自下而上充满槽内并把 泥浆从槽内置换出来，筑成一个单元槽段，并依此逐段进行，这些相 互邻接的槽段在地下筑成一道连续的钢筋混凝土墙体，以作承重、挡 土或截水防渗结构之用。施工流程如图11-13所示。
（二）结构接头
1．直接连接成的接头:预埋钢筋
地下连续墙接头设计
2．间接连接成的接头：预埋钢板
地下连续墙接头设计
间接连接成的接头:剪力块
地下连续墙接头设计
间接连接头:植筋成的接法
地下连续墙设计 连续墙深度及厚度的初选
连续墙厚度依据不同阶段的受力、变形和裂缝控制要求确 定，常用规格600、800、1000、1200mm； 连续墙的入土深度（基坑地面以下的深度）与基坑深度之 比，称为入土径比，据经验、依据地质条件取0.7~1.0； 也可运用古典稳定判别方法计算出一个初值，然后通过基 坑稳定性验算最终确定合理的入土径比;
概述
地下连续墙的结构形式
目前在工程中应用的地下连续墙的结构形式主要有壁板式、T型和П 形地下连续墙、格形地下连续墙、预应力或非预应力U形折板地下 连续墙等几种形式。 1.壁板式 该形式又可分为直线壁板式（如图11-1（a）所示）和折线壁板式（ 如图11-1（b）所示），折线壁板式多用于模拟弧形段和转角位置 。壁板式在地下连续墙工程中应用得最多，适用于各种直线段和 圆弧段墙段，例如，在上海世博500kV地下变电站直径130m的圆筒 形基坑地下连续墙设计中，就采用了80幅直线壁板式地下连续墙 来模拟圆弧段。 2.T型和П形地下连续墙 T型（如图11-1（c）所示）和П形地下连续墙（如图11-1（d）所示 ）适用于基坑开挖深度较大、支撑竖向间距较大、受到条件限制 墙厚无法增加的情况下，采用加肋的方式增加墙体的抗弯刚度。
