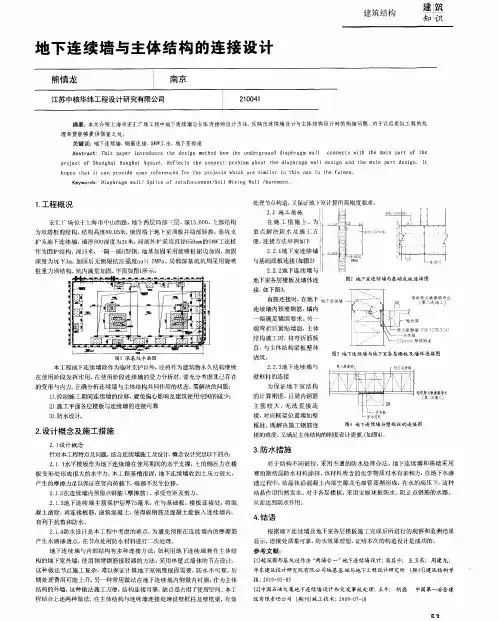

地下连续墙结构设计
- 格式:ppt
- 大小:2.22 MB
- 文档页数:79
地下连续墙施工方案(1)概述本标段地下连续墙主要为新建地铁B1线部分区间围护结构和新建Z1线部分区间围护结构,具体如下:本工程B1线围护结构采用地下连续墙+五道钢筋砼内撑体系,地连墙1000mm 厚,墙深60m,墙顶标高为大沽高程-0.3m,采用焊接H型钢板接头,共64幅;其中与海河隧道相交处隧道下方地连墙墙深46m,墙顶标高-14.3m,共20幅;墙身混凝土强度C40S8。
Z1线围护结构采用地下连续墙+七道钢筋砼内撑体系,地连墙1200mm厚,墙身60m,墙顶标高为大沽高程-0.3m,采用焊接H型钢板接头,共60幅;其中出租车停车场下地连墙墙深52m,墙顶标高-8.3m,共23幅;地连墙墙深混凝土强度均为C40S8。
地下连续墙全部采用液压抓斗成槽,直升导管法浇注水下混凝土。
根据本工程地质勘察报告资料显示,本工程地表下标高20~55m范围内主要为粉砂、粉土等地层,为保证地连墙成槽质量,建议正式施工前先进行地下连续墙试验槽段施工,待取得试验槽段成槽经验资料并调整施工工艺或采取加固措施后,再进行地下连续墙大面积施工。
地连墙成槽全部采用“两钻一抓”工艺进行施工。
(2)工艺流程测量放线导墙施工建泥浆生产系统建钢筋加工平台商混检验泥浆生产泥浆泵送钢筋进场钢筋验收泥浆检验成槽验收吊放钢筋笼下导管下接头箱(一期槽)水下混凝土浇注成槽施工移机泥浆回收钢筋加工原材检验焊接检验拔接头箱(一期槽)拔导管试块留样成槽施工(3)施工工艺方法 根据现场地质条件和地连墙施工的特点,结合天津站后广场一标段施工经验,地连墙成槽机械选用8台功效高、噪声小的液压抓斗,B1、Z1线各安排4台液压抓斗同时进行地连墙成槽施工。
考虑地表下20~55m 范围内主要为粉砂、粉土等硬质地层,采用“两钻一抓”工艺,即再投入4台旋挖钻机进行地连墙成槽引孔施工,然后由液压成槽机进行墙槽开挖施工。
钢筋笼现场加工,吊放采用400T 、150T 液压履带吊车,其中Z1线投入400T 、150T 履带吊各两台,B1线投入400T 、150T 履带吊各两台。

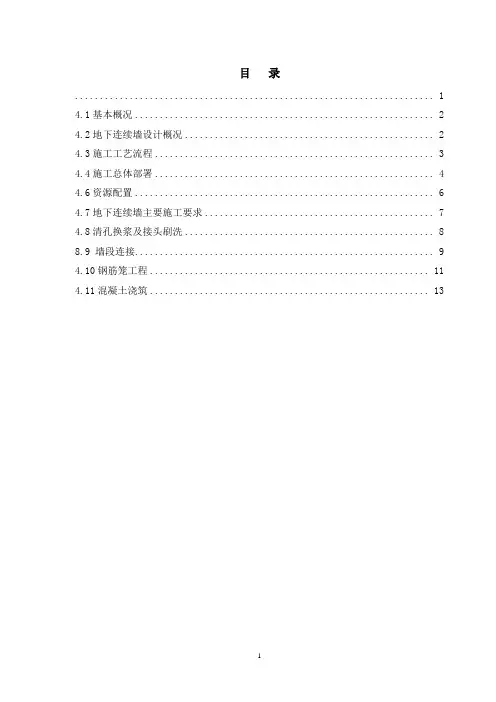

目录 (1)4.1基本概况 (2)4.2地下连续墙设计概况 (2)4.3施工工艺流程 (3)4.4施工总体部署 (4)4.6资源配置 (6)4.7地下连续墙主要施工要求 (7)4.8清孔换浆及接头刷洗 (8)8.9 墙段连接 (9)4.10钢筋笼工程 (11)4.11混凝土浇筑 (13)4.1基本概况箱涵进出口设置竖井与分洪连接,进出口布置12个竖井与马蹄形洞面一一对应,12个竖井分为4联,每联3孔结构连续,相邻两联之间设置一道变形缝,单个竖井孔内径尺寸为6.8m*6.5m。
4.2地下连续墙设计概况竖井围护结构采用钢筋混凝土地下连续墙施工工艺,墙体C30W6F150钢筋混凝土开槽浇筑,地下连续墙分为4联,每联3孔,共计12个竖井,每联长度为21.1m,高度为23.67m,厚度为800mm,每联设置2道导墙,导墙厚度为600mm,墙顶设1000*1000钢筋混凝土冠梁,竖井内设置两道腰梁,尺寸为400*600mm,马头门上方设置800*800洞口加强梁,竖井底板厚度为1000mm,连续墙结构埋入底板8m,连续墙深入相对不透水层不得小于1m。
竖井平面图竖井剖面图4.3施工工艺流程4.4施工总体部署4.1.1 地连墙导墙(1)布置与结构形式地连墙导墙采用C20钢筋砼结构,导墙断面为“L”型,两导墙间净空宽度根据地地下连墙厚度为0.8m,导墙高度为1.5m,导墙顶高程为24.98m,且高出地面5~10cm,两侧导墙之间以10cm×10cm的方木和土体作为上部与底部的保护和支撑。
地下连续墙导向槽结构示意图见图-1。
图-1 地下连续墙导向槽结构示意(2)导墙施工导墙分段进行施工,各施工段端部保留成斜面作为施工缝,施工缝在前段混凝土初凝后用清水冲洗掉水泥,露出粗骨料。
导墙混凝土采用级配C30的混凝土。
导墙立模选用18mm厚的钢模板进行。
导墙模板先弹出中心线和两边线及轴线检查线,校对标高,找平底脚,选择一边侧模先装;立竖档、横档及斜撑,钉模板;在顶部用线锤吊直,拉线找平、调整就位后撑牢钉实。

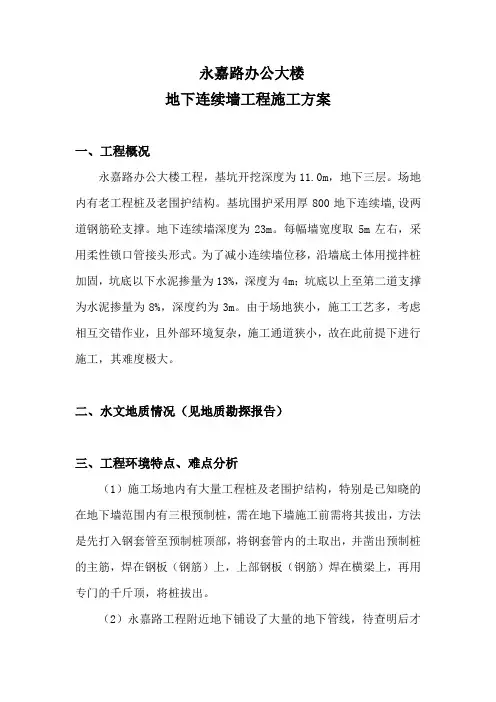

永嘉路办公大楼地下连续墙工程施工方案一、工程概况永嘉路办公大楼工程,基坑开挖深度为11.0m,地下三层。
场地内有老工程桩及老围护结构。
基坑围护采用厚800地下连续墙,设两道钢筋砼支撑。
地下连续墙深度为23m。
每幅墙宽度取5m左右,采用柔性锁口管接头形式。
为了减小连续墙位移,沿墙底土体用搅拌桩加固,坑底以下水泥掺量为13%,深度为4m;坑底以上至第二道支撑为水泥掺量为8%,深度约为3m。
由于场地狭小,施工工艺多,考虑相互交错作业,且外部环境复杂,施工通道狭小,故在此前提下进行施工,其难度极大。
二、水文地质情况(见地质勘探报告)三、工程环境特点、难点分析(1)施工场地内有大量工程桩及老围护结构,特别是已知晓的在地下墙范围内有三根预制桩,需在地下墙施工前需将其拔出,方法是先打入钢套管至预制桩顶部,将钢套管内的土取出,并凿出预制桩的主筋,焊在钢板(钢筋)上,上部钢板(钢筋)焊在横梁上,再用专门的千斤顶,将桩拔出。
(2)永嘉路工程附近地下铺设了大量的地下管线,待查明后才可施工。
(3)作业区内有众多施工项目,且大型设备、施工车辆繁多,对道路通畅状况带来影响,场地内又有堆放材料设备的场地,如钢筋焊接场地和钢筋堆场等,故科学地布置现场场布以及合理的安排施工流程显得极为重要。
四、工程总体部署4.1开工前的准备工作(1)施工现场平面布置1、施工便道结合工期紧,施工操作面小,工序穿插较多,对周边环境要求高等特点,施工时前先施工硬地坪,采用C25钢筋砼,厚度为20cm,宽度8m,以满足大型机械设备施工的要求。
2、施工用电主要设备为地下连续墙施工整套设备。
成槽需配备300KW的电力,主体电缆从总箱中接出,并预先和接出的水管一起预埋,将电缆设置在施工道路两侧,分布电缆穿越施工便道时采用埋设钢套管的方法。
3、施工用水现场水路从供水总管接出,水管从道路边接至施工现场各用水点,沿线需设置多处水筏,以满足施工生产的要求。
4、现场临时设施现场临时设施由临时办公室、职工休息室、材料仓库、危险品仓库、警卫室等组成,按照符合文明标化要求搭建。
地下连续墙结构设计(荷载、槽幅、导墙、厚度
深度初选)
本文讲解地下连续墙结构设计包括:荷载的确定,地下连续墙槽幅设计,地下连续墙导墙
的设计,地下连续墙厚度深度初选。
一、荷载确定
(一)施工阶段
基坑开挖水土压力;施工荷载,若采用逆作法考虑上部结构自重。
(二)使用阶段
水土压力;主体结构传递的恒载和活载。
水土压力的确定是荷载确定的关键!!!
水土压力的计算规定
1.粘性土按水土合算,非粘性土按水土分算,按水土分算时,应考虑地下水是否有渗流。
2. 土压力分布模式:泰沙基试验
3.某些规范规定土压力分布应按入土深度和墙体侧向位移选用。
如《港口工程地下连续墙结构设计与施工规程》(JTJ 303- 2003),《上海市基坑工程设计规程》等。
二、槽幅设计
(一)槽幅:一次成槽的槽壁长度
槽壁长度;槽段划分
(二)槽壁长度确定规定
槽壁长度应与成槽机械尺寸成模数关系,最小不小于机械的尺寸,最大尺寸由槽壁稳定性确定。
目前常用为3~6m,一般不超过8m。
(三)槽幅稳定性验算
梅耶霍夫经验公式法
非粘性土的经验公式
(四)槽段划分
考虑的因素
成槽施工顺序;连续墙接头形式;主体结构布置及设缝要求
三、导墙设计
四、连续墙厚度深度初选
1、连续墙厚度依据不同阶段的受力、变形和裂缝控制要求确定,常用规格600、800、1000、1200mm;
2、连续墙的入土深度(基坑地面以下的深度)与基坑深度之比,称为入土径比,据经验依据地质条件取0.7~1.0;
3、可用古典稳定判别方法——板桩稳定平衡状态法得出初值。
古典稳定判别方法。
地下连续墙设计计算书深基坑课程设计一、工程概况本工程是一座深基坑工程,位于城市中心区域,占地面积约2000平方米,深度约30米。
工程主要包括基坑支护和地下连续墙结构设计。
二、工程地质条件该地区地质条件复杂,主要由泥岩、砂岩、砾岩等岩石组成。
地下水位较高,需要采取相应的措施进行处理。
三、支护方案选型根据地质条件和工程要求,我们选择了混凝土桩和钢支撑作为基坑支护方案。
同时,为了减小对周围环境的影响,我们还采用了垂直排水井和水平排水井等技术手段。
四、地下连续墙结构设计1.确定荷载,计算土压力:我们首先计算了○1○2○3○4○5○6层土的平均重度γ,平均粘聚力c,平均内摩檫角φ,并根据这些参数计算出地下连续墙的嵌固深度。
2.主动土压力与水土总压力计算:在计算主动土压力和水土总压力时,我们考虑了地下水位的影响,并采用了有限元分析方法进行计算。
最终,我们得到了合理的支护结构设计方案。
2.地下连续墙稳定性验算2.1 抗隆起稳定性验算在地下连续墙的设计中,抗隆起稳定性是非常重要的一项指标。
通过对地下连续墙的稳定性进行验算,可以保证其在使用过程中的稳定性和安全性。
2.2 基坑的抗渗流稳定性验算除了抗隆起稳定性外,地下连续墙的抗渗流稳定性也是需要进行验算的。
在地下连续墙的设计中,需要考虑地下水的渗透和压力对墙体的影响,以保证墙体的稳定性和安全性。
3.地下连续墙静力计算3.1 山肩邦男法在地下连续墙的静力计算中,山肩邦男法是一种常用的计算方法。
该方法通过对地下连续墙的受力分析,计算出墙体的承载力和变形情况,以保证墙体的稳定性和安全性。
3.2 开挖计算在地下连续墙的设计中,需要进行开挖计算,以确定开挖深度和墙体的尺寸。
开挖计算需要考虑地下水位、土壤的力学性质和墙体的受力情况等因素,以保证墙体的稳定性和安全性。
4.地下连续墙配筋4.1 配筋计算在地下连续墙的设计中,配筋计算是非常重要的一项工作。
配筋计算需要考虑墙体的受力情况和墙体材料的力学性质等因素,以确定墙体的钢筋配筋方案,保证墙体的稳定性和安全性。
一.地下连续墙的概念利用各种挖槽机械, 借助于泥浆的护壁作用, 在地下挖出窄而深的沟槽, 并在其内浇注适当的材料(图1)而形成一道具有防渗(水)、挡土和承重功能的连续的地下墙体, 称为地下连续墙(图2)。
图1 地下连续墙施工示意图图2 地下连续墙示意图二.地下连续墙的特点1.优点(1)施工是振动小, 噪音低, 非常适用于在城市施工(2)墙体刚度大, 极少发生地基沉降或塌方事故(3)防渗能力好, 对周边建筑物或管道的影响变得很少(4)可以贴近施工(5)可用于逆作法施工(6)适用于多种地基条件(7)可用作刚性基础(8)安全经济(9)占地少, 可以充分利用建筑红线以内有限的地面和空间, 充分发挥投资效益2.工效高, 工期短, 质量可靠, 经济效益高3.缺点(1)在一些特殊的地质条件下, 施工难度很大(2)如果施工方法不当或地质条件很特殊, 可能出现相邻墙段不能对齐和漏水的问题(3)地下连续墙如果用作临时的挡土结构, 比其他方法所用的费用要高些在城市施工时, 废泥浆的处理比较麻烦三.地下连续墙适用范围(1)地下连续墙具有显著的优越性, 结合经济性的考虑, 地下连续墙主要适用于以下条件的基坑工程:(2)地下连续墙可充分利用建筑红线范围内的空间, 且其刚度有利于控制基坑变形, 故常用于场地空间狭小, 且周边环境变形要求严格的基坑工程;(3)除了具备很强的抗弯刚度可用于抵抗水土压力外, 地下连续墙具有竖向承载能力及防渗功能, 可以用于作为地下室外墙, 成为地下结构的一部分, 亦可用于逆作法施工, 实现地上和地下同步施工, 缩短工期;由于地下连续墙只有在一定的深度范围内才具有较好的经济性和特有的优势, 故一般适用于开挖深度大于10m的深基坑工程, 其他围护结构无法满足要求时可采用地下连续墙;基坑开挖深度很大, 且需截断深层的含水层, 采用其他止水帷幕难以满足需求时, 可采用地下连续墙, 目前地下连续墙最大施工深度可达150m, 最大施工厚度可达2.5m。
地下连续墙结构设计计算1.地下忍受连续墙承受侧向压力计算(1)砖墙承受侧向压力抵挡包括土压力、水压力及基坑周围的建筑物与施工过程中的荷载所引起的侧向压力。
对有人防要求的地下室还需考虑核爆等效静荷载外侧压力。
(2)计算地下连续墙结构的整体稳定性,确定外立面入土深度时。
作用在墙体上十压力瓦片分布模式∶墙外侧(即迎土侧)可取主动土压力,墙内侧(即开挖侧)基坑开挖面以下可取被动土压力。
(3)计算地下室"逆作法"施工阶段的地下连续墙内力与变形时,墙外侧在基坑三角形开挖面以上一般适于主动土压力按直线增加的三角形分布计算,基坑开挖面以下取基坑开挖土的主动面处压力计算值按矩形分布。
栅栏内侧在基坑开挖面以下被动土体锐角以十体弹性抗力的弹簧刚度代替。
(4)计算发展阶段使用地下室的地下连续墙与内衬墙组成复合式外墙内力与变形时,墙外侧在地下室底板面以上可取静止土压力,按直线增加的三角形分布,地下室底板面以下取地下室底板面处静止压力计算值按矩形分布。
栏杆内侧地下室底板底面以下被动土体仍以土体弹性抗力的弹簧刚度代替。
对于有人防要求的地下室还需外侧核战等效静荷载的考虑压力。
(5)主动土压力、被动土压力、静止土压力及水压力等按本手册第2.6章中土压力计算理论公式计算。
核爆等效静荷载晓的外侧压力按人民防空地下室设计规范(GB50038--94)规定取值。
2.地下连续墙人土深度的确定通过基坑的抗倾覆(即踢脚)、抗隆起、抗渗流及基坑底抗水蒸汽稳定性验算,确认墙体入土深度(即嵌固深度),上述验算,按本手册第2章和第6章有关内容进行,同时考虑到连续墙作为地下室结构的一部分,可需与建筑物的沉降相协调,墙底端一般要埋设在压缩性小的硬土层上。
当压缩性小的硬土层埋置较深、软弱土层较厚时,在地底满足地下连续墙整个稳定性人土深度要求下,也可采取一部分墙段埋置在压缩小埋置的硬土层上,另一部分墙段按整个稳定性要求入土深度确定墙埋置深度,此时必须间隔布置,钢筋其转角处槽段墙体必须落置在硬土层上,且在地下连续墙顶部设置吊挂压顶梁,吊挂墙顶压顶梁需按未落至硬土层上的墙段传来的荷载,计算确定其截面尺寸与配筋。
建筑基坑支护技术规程(JGJ 120-2012)4.5 地下连续墙设计4.5.1地下连续墙的正截面受弯承载力、斜截面受剪承载力应按现行国家标准《混凝土结构设计规范》GB50010的有关规定进行计算,但其弯矩、剪力设计值应按本规程第3.1.7条确定。
4.5.2地下连续墙的墙体厚度宜按成槽机的规格,选取600mm、800mm、1000mm或1200mm。
4.5.3一字形槽段长度宜取4m~6m。
当成槽施工可能对周边环境产生不利影响或槽壁稳定性较差时,应取较小的槽段长度。
必要时,宜采用搅拌桩对槽壁进行加固。
4.5.4地下连续墙的转角处或有特殊要求时,单元槽段的平面形状可采用L形、T形等。
4.5.5地下连续墙的混凝土设计强度等级宜取C30~C40。
地下连续墙用于截水时,墙体混凝土抗渗等级不宜小于P6,槽段接头应满足截水要求。
当地下连续墙同时作为主体地下结构构件时,墙体混凝土抗渗等级应满足现行国家标准《地下工程防水技术规范》GB50108及其它相关规范的要求。
4.5.6地下连续墙的纵向受力钢筋应沿墙身每侧均匀配置,可按内力大小沿墙体纵向分段配置,但通长配置的纵向钢筋不应小于总数50%;纵向受力钢筋宜采用HRB400级或HRB500级钢筋,直径不宜小于16mm,净间距不宜小于75mm。
水平钢筋及构造钢筋宜选用HPB300或HRB400钢筋,直径不宜小于12mm,水平钢筋间距宜取200mm~400mm。
冠梁按构造设置时,纵向钢筋伸入冠梁的长度宜取冠梁厚度。
冠梁按结构受力构件设置时,墙身纵向受力钢筋伸入冠梁的锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010对钢筋锚固的有关规定。
当不能满足锚固长度的要求时,其钢筋末端可采取机械锚固措施。
4.5.7地下连续墙纵向受力钢筋的保护层厚度,在基坑内侧不宜小于50mm,在基坑外侧不宜小于70mm。
4.5.8钢筋笼端部与槽段接头之间、钢筋笼端部与相邻墙段混凝土面之间的间隙应不大于150mm,纵筋下端500mm长度范围内宜按1:10的斜度向内收口。

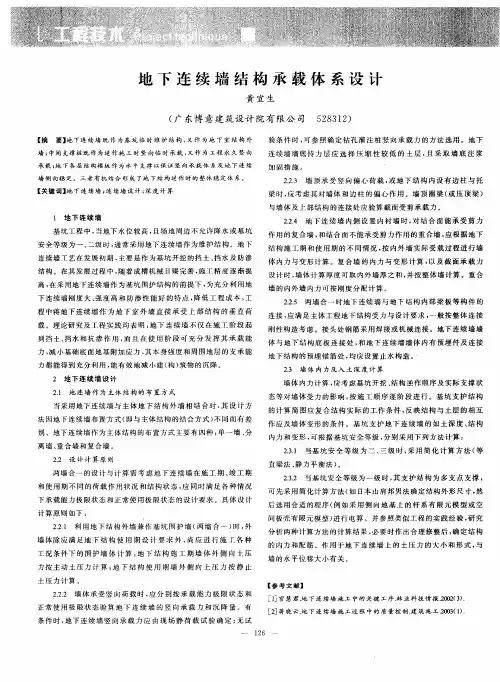

地下连续墙结构设计地下连续墙结构是一种常用的地下工程支护结构,广泛应用于地下室、地下通道、地下车库等工程中。
其主要作用是承担地下水压、土压、荷载以及地震力等荷载,保证地下工程的稳定和安全运行。
本文将对地下连续墙结构的设计进行详细介绍。
一、地下连续墙结构的类型1.刚性墙刚性墙一般采用混凝土或钢筋混凝土浇筑,墙体厚度较大、刚度较高,能够有效抵抗土体的侧压力和水压力,适用于水土条件较好的地区。
2.柔性墙柔性墙采用钢板桩或钢筋混凝土桩制作,墙体较薄、柔度较大,适应于非均质土层和地下水位变化较大的情况。
3.组合墙组合墙是刚性墙和柔性墙相结合,常用的组合方式有刚柔组合墙、柔刚组合墙和刚柔刚组合墙等,根据具体工程要求选择不同的组合形式。
二、地下连续墙结构的设计要点1.墙体厚度的确定墙体厚度的确定应综合考虑土层的性质、设计荷载、地下水位等因素,一般要求墙体厚度能够承受土压力、水压力和地震力等荷载。
2.地下水处理地下水处理是地下连续墙结构设计的重要环节,包括地下水排泄和地下水降低两方面。
地下水排泄通过构筑物背后的排水系统将地下水排出;地下水降低则通过降低围护结构周围的地下水位来减少地下水的渗流压力。
3.墙体强度验算墙体强度验算是地下连续墙结构设计的核心,主要包括极限强度验算和变形控制。
极限强度验算要求墙体能够承受设计荷载,在外力作用下不会产生破坏或失稳。
变形控制要求墙体在外荷载和地震作用下的变形能够控制在合理的范围内,以确保结构的安全性和使用性能。
4.锚杆设计锚杆作为地下连续墙结构的重要支护部分,能够提供较强的剪切强度和抗拔能力,通过与墙体形成整体承载。
锚杆的设计需要考虑锚杆的长度、直径、材料以及布置方式等因素。
三、地下连续墙结构的施工技术要点1.基坑开挖基坑开挖主要采用机械挖掘,根据土层的性质选择合适的挖掘方式和施工设备。
为了控制基坑的变形和支护结构的稳定,应采用合理的基坑开挖步序和支护方式。
2.基坑支护基坑支护的方式包括垂直支护和水平支护两种。
地下连续墙结构设计与施工规程一、引言地下连续墙是一种常用于地下工程中的支护结构,它能够承受较大的土压力和地下水压力,保证地下工程的安全和稳定。
本文将介绍地下连续墙的设计与施工规程。
二、地下连续墙的设计1. 地下连续墙的类型地下连续墙主要分为钢板桩墙和混凝土墙两种类型。
钢板桩墙适用于较深的基坑,可以承受较大的土压力;混凝土墙适用于较浅的基坑,可以通过在施工过程中进行浇筑而形成坚固的墙体。
2. 地下连续墙的设计步骤(1)确定设计荷载:根据工程所在地的地质条件和工程要求,确定地下水位、土壤类型、土的重度等参数,计算出设计荷载。
(2)选择墙体类型:根据设计荷载和工程要求,选择适当的墙体类型,确定墙体的宽度和厚度。
(3)计算墙体的尺寸:根据设计荷载和墙体类型,计算墙体的尺寸,包括墙体的高度、墙板的厚度等。
(4)设计墙体的钢筋:根据墙体的尺寸和设计荷载,计算墙体的钢筋数量和布置方式,保证墙体的强度和稳定性。
(5)设计墙体连接件:根据墙体的尺寸和设计要求,设计墙体的连接件,包括连接板、锚杆等,确保墙体的连接牢固。
三、地下连续墙的施工规程1. 基坑开挖与处理(1)根据设计要求和地质条件,进行基坑的开挖,注意基坑的坡度和边坡的稳定。
(2)根据基坑的深度和土质情况,采取相应的处理措施,如挡土墙、护坡等,确保基坑的稳定和安全。
2. 墙体施工(1)钢板桩墙的施工:先进行钢板桩的安装,然后进行挖土和灌浆,最后进行钢板桩的拔除,形成连续的墙体。
(2)混凝土墙的施工:先进行模板的安装,然后进行混凝土的浇筑,最后进行模板的拆除,形成连续的墙体。
3. 墙体连接件的安装根据设计要求,安装墙体的连接件,如连接板、锚杆等,确保墙体的连接牢固。
4. 墙体的防水处理根据地下水位和设计要求,对墙体进行防水处理,如加装防水材料、施工防水层等,防止地下水渗透。
5. 墙体的验收与监测在墙体施工完成后,进行墙体的验收和监测,检查墙体的质量和稳定性,确保墙体符合设计要求。
地下连续墙设计规范一、基本原则1.地下连续墙的设计应符合工程的功能要求,具有足够的承载能力和刚度。
2.地下连续墙的设计应考虑施工工艺和现场条件等因素,确保施工的顺利进行。
3.地下连续墙设计应满足相关建筑规范和标准的要求。
二、设计参数1.地下连续墙的设计参数应根据具体的工程要求来确定,包括但不限于墙身长度、厚度、顶部高度等。
2.地下连续墙的设计参数应在保证结构稳定性和承载能力的基础上,尽可能节约材料和降低成本。
三、结构设计1.地下连续墙的结构设计应满足地下工程的要求,包括土压力、水压、荷载等。
2.地下连续墙应具有足够的刚度和稳定性,能够承受荷载和不均匀地表沉降等外力作用。
3.地下连续墙的结构设计应采用合理的墙体布置和连接方式,以确保墙体的整体性和稳定性。
四、材料选用1.地下连续墙的材料应符合相关的建筑规范和标准的要求。
2.地下连续墙的钢筋和混凝土应具备足够的强度和耐久性能。
3.地下连续墙的防水材料和绝缘材料应具备良好的防水和绝缘性能。
五、施工工艺1.地下连续墙的施工工艺应符合相关的建筑规范和标准的要求。
2.地下连续墙的施工应在合适的季节和天气条件下进行,避免因恶劣天气条件导致施工质量不达标。
3.地下连续墙的施工过程应严格控制施工工艺和材料的质量,确保墙体的承载和稳定性能。
六、质量控制1.地下连续墙的质量控制应包括材料的质量检验和施工工艺的监督。
2.地下连续墙的材料应进行合格证明和质量检验,并进行材料试验和检测。
3.地下连续墙的施工工艺应按照施工方案进行监督,确保施工的质量和安全。
七、验收标准1.地下连续墙的验收标准应符合相关的建筑规范和标准的要求。
2.地下连续墙的验收应包括材料的检验和施工质量的验收。
3.地下连续墙的验收应由相关的技术人员进行,确保工程质量的达标和安全。
总结:地下连续墙的设计规范是确保地下工程的顺利进行和结构安全可靠的重要保障。
通过合理的设计参数、结构设计、材料选用、施工工艺、质量控制和验收标准,可以保证地下连续墙具有足够的承载能力和稳定性,同时节约材料和降低成本。
地下连续墙结构设计一、地下连续墙的设计原则:1.强度和稳定性:连续墙应具有足够的抗弯和抗剪强度,能够抵抗土压力。
2.水密性和防水性:连续墙应能有效防止地下水的渗透和泄漏,保证地下空间的干燥。
3.材料选用:应选择适当的材料,如钢筋混凝土、预应力混凝土等,以保证结构的耐久性和稳定性。
4.施工便利性:设计时应考虑施工的便利性,尽量减少施工过程中的困难和风险。
5.经济性:设计应尽量节约材料使用和减少结构的复杂性,以降低成本。
二、地下连续墙的类型:1.钢筋混凝土连续墙:常用的地下连续墙结构,由预先施工的混凝土板和钢筋构成,可以根据需要进行加固。
2.预应力混凝土连续墙:采用预应力技术施工的连续墙,具有更好的强度和稳定性。
3.桩墙结构:由桩和连续墙组成的结构,适用于土体较松软或需要较高稳定性的地区。
4.深层连续墙:相比于浅层连续墙,深层连续墙具有更好的稳定性和抗冲刷能力,适用于地下水位较高的地区。
三、地下连续墙的设计过程:1.地质勘察:了解地下土层的性质和地下水位,确定地下墙体的形式和尺寸。
2.结构分析:对设计区域进行地下连续墙的力学分析,确定土壤力学参数和施工荷载,确定连续墙的尺寸和加固方式。
3.材料选择:根据连续墙的尺寸和力学要求,选择适当的材料,如混凝土和钢筋等。
4.结构计算:根据连续墙的尺寸和荷载,进行结构计算,包括抗弯强度、抗剪强度、抗倾覆能力等。
5.细部设计:根据结构计算结果,进行连续墙的细部设计,包括钢筋布置、墙体厚度等。
6.施工图设计:根据细部设计结果,进行施工图设计,包括施工步骤、构造细节等。
7.施工监控:在施工过程中,进行施工质量监控,确保施工质量。
四、地下连续墙的施工要点:1.基坑开挖:根据设计要求和现场实际情况,进行基坑的开挖,注意基坑的安全和稳定。
2.降水排水:根据地下水位和基坑情况,采取合理的降水和排水措施,保持基坑的干燥。
3.桩基施工:如果需要桩墙结构,进行桩基的施工,包括桩的打入和加固。
