螺纹加工指令

数控车床螺纹加工编程指令的应用济宁职业技术学院（山东）张玉香在目前的FANUC 和广州数控系统的车床上，加工螺纹一般可采用3 种方法：G32 直进式切削方法、G92直进式固定循环切削方法和G76 斜进式复合固定循环切削方法。

由于它们的切削方式和编程方法不同，造成的加工误差也不同，在操作使用时需仔细分析，以便加工出高精度的零件。

1.编程方法（1）G32 直进式螺纹切削方法指令格式：图1G32直进式螺纹切削方法指令格式：G32 X（U ）_ Z（W ）_ F_ ；该指令用于车削圆柱螺纹、圆锥螺纹、端面螺纹。

其编程方法与G01 相似，如图1所示。

使用说明：①式中（X ，Z ）和（U ，W ）为螺纹的终点坐标，即图1 中B 点的坐标值；F 后的数值为导程（单线时为螺距）。

②当α=0°时，作直螺纹加工，编程格式为G32 Z_F_或G32 W_F_ ；当α＜45°时加工锥螺纹，螺距以Z轴方向的值指定；当α＞45°时螺距以X 轴方向的值指定；当α=90°时，加工端面螺纹，编程格式为G32 X_ F_或G32 U_ F_ 。

③螺纹切削中进给速度倍率开关无效，进给速度被限制在100% ；螺纹切削中不能停止进给，一旦停止进给切深便急剧增加，非常危险。

因此，进给暂停在螺纹加工中无效。

④在螺纹切削程序段后的第一个非螺纹切削程序段期间，按进给暂停键时刀具在非螺纹切削程序段停止。

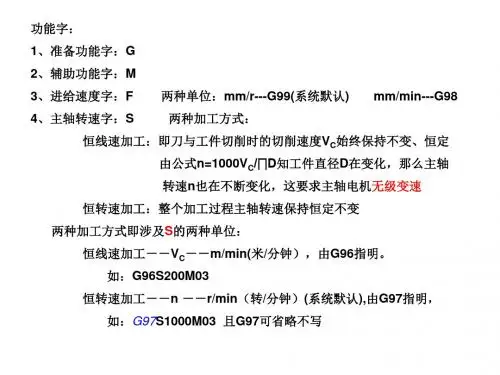

⑤主轴功能的确定。

在编写螺纹加工程序时，只能使用主轴恒转速控制功能（程序中编入G97 ），由于进给速度的最大值和最小值系统参数已设定，在加工螺纹时为了避免进给速度超出系统设定范围，所以主轴转速不宜太高，一般用如下公式计算：（取）且从粗加工到精加工，主轴转速必须保持恒定。

否则，螺距将发生变化，会出现乱牙。

⑥螺纹起点和终点轴向尺寸的确定。

螺纹加工时应注意在有效螺纹长度的两端留出足够的升速段和降速段，以剔除两端因进给伺服电动机变速而产生的不符合要求的螺纹段，通常：δ=（2~3 ）螺距δ=（1~2 ）螺距⑦螺纹起点和终点径向尺寸的确定。

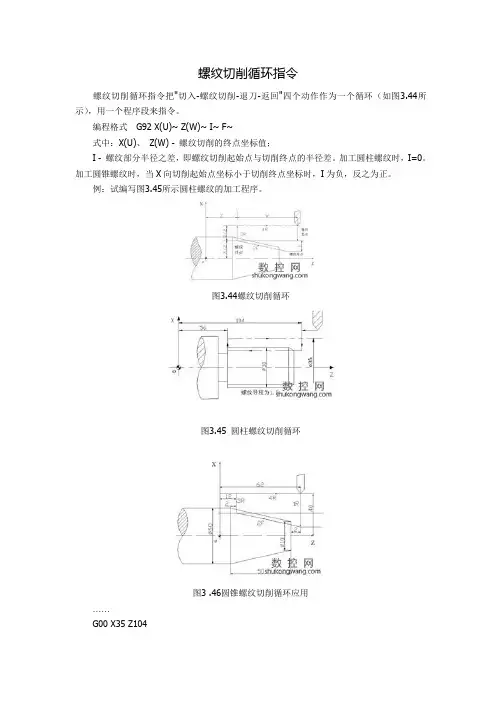

螺纹切削循环指令
螺纹切削循环指令把"切入-螺纹切削-退刀-返回"四个动作作为一个循环（如图3.44所示），用一个程序段来指令。

编程格式G92 X(U)~ Z(W)~ I~ F~
式中：X(U)、Z(W) - 螺纹切削的终点坐标值；
I - 螺纹部分半径之差，即螺纹切削起始点与切削终点的半径差。

加工圆柱螺纹时，I=0。

加工圆锥螺纹时，当X向切削起始点坐标小于切削终点坐标时，I为负，反之为正。

例：试编写图3.45所示圆柱螺纹的加工程序。

图3.44螺纹切削循环
图3.45 圆柱螺纹切削循环
图3 .46圆锥螺纹切削循环应用
……
G00 X35 Z104
G92 X29.2 Z53 F1.5
X28.6
X28.2
X28.04
G00 X200 Z200
……
例：试编写图3.46所示圆锥螺纹的加工程序。

……
G00 X80 Z62
G92 X49.6 Z12 I-5 F2
X48.7
X48.1
X47.5
X47
G00 X200 Z200
……。

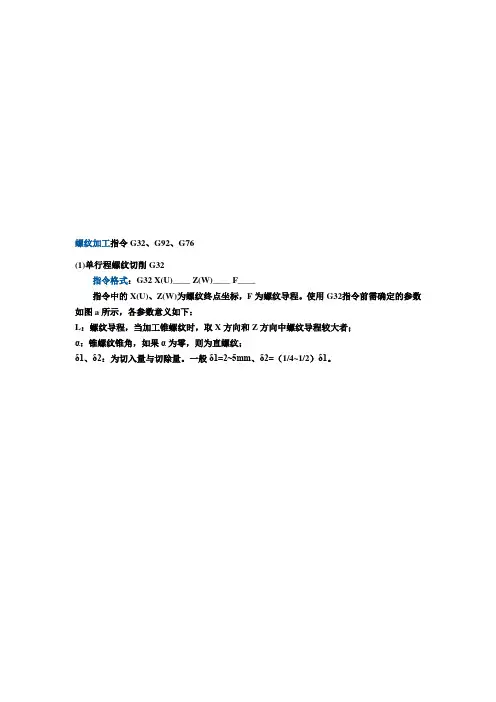

螺纹加工指令G32、G92、G76(1)单行程螺纹切削G32指令格式：G32 X(U)____ Z(W)____ F____指令中的X(U)、Z(W)为螺纹终点坐标，F为螺纹导程。

使用G32指令前需确定的参数如图a所示，各参数意义如下：L：螺纹导程，当加工锥螺纹时，取X方向和Z方向中螺纹导程较大者；α：锥螺纹锥角，如果α为零，则为直螺纹；δ1、δ2：为切入量与切除量。

一般δ1=2~5mm、δ2=（1/4~1/2）δ1。

螺纹加工实例：如图所示，螺距L=3.5mm，螺纹高度=2mm，主轴转速N=514r/min，δ1 =2mm、δ2=lmm，分两次车削，每次车削深度为lmm。

加工程序为：N0 G50 X50.0 Z70.0 设置工件原点在左端面N2 S514 T0202 M08 M03 指定主轴转速514r/min、调螺纹车刀N4 G00 Xl2.0 Z72.0；快速走到螺纹车削始点(12.0，72.0)N6 G32 X41.0 Z29.0 F3.5；螺纹车削N8 G00 X50.0；沿X轴方向快速退回N10 Z72.0；沿Z轴方向快速退回N12 X10.0；快速走到第二次螺纹车削起始点N14 G32 X39.0 Z29.0；第二次螺纹车削N16 G00 X50.0；沿X轴方向快速退回N18 G30 U0 W0 M09；回参考点N20 M30；程序结束(2)螺纹切削循环指令G92螺纹切削循坏G92为简单螺纹循环，该指令可以切削锥螺纹和圆柱螺纹，其循环路线与前述的单一形状固定循环基本相同，只是F后续进给量改为螺距值。

其指令格式为：G92 X(U)____Z(W)____R____F____；如图为螺纹切削循环图。

刀具从循环起点A开始，按A→B→C→D→A路径进行自动循环。

图中虚线表示刀具快速移动，实线表示按F指定的工作速度移动。

X、Z为螺纹终点的(C 点)的坐标值；U、W起点坐标到终点坐标的增量值；R为锥螺纹终点半径与起点半径的差值，R值正负判断方法与G90相同，圆柱螺纹R=0时，可以省略；F为螺距值。

在数控车床上，G32、G76和G92是用于螺纹加工的G代码。

以下是每种代码的用法示例：G32 的用法示例：G32 是用于恒定螺距的单向螺纹切削。

以下是使用G32的一个简单示例：G00 X40 Z2 ; 快速定位到螺纹加工的起始点，X40是直径，Z2是距离工件端面的距离G32 Z-20 F2.0 ; 从Z2切削到Z-20，F2.0是螺距（每转进给量）```在这个示例中，刀具从Z2的位置开始，沿着Z轴向下移动到Z-20的位置，进行螺纹加工，螺距设置为2.0mm。

G76 的用法示例：G76 是一个复合螺纹切削循环，适用于加工更复杂的螺纹，如多线螺纹或变螺距螺纹。

以下是使用G76的一个示例：G00 X45 Z5 ; 快速定位到螺纹加工的起始点T0101 M08 ; 换刀至1号刀具，开启切削液G76 P(m)(r)(a) Q(△dmin) R(d)G76 X(u) Z(w) R(i) P(k) Q(△d) F(f)m：最后精加工次数，是模态值；r：螺纹倒角量，是模态值；a：表示刀尖角度；Δdmin：表示最小切入量；d：精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；X 、Z：表示螺纹终点的坐标值；u：表示增量坐标值；w：表示增量坐标值；i：表示螺纹的半径余量i=0，,为切直螺纹；k：表示螺纹牙高；△d：第一次切入量；f：螺纹导程。

G92 的用法示例：G92 主要用于设置螺纹的固定循环，可以用于重复螺纹加工操作。

以下是使用G92的一个示例：G00 X40 Z5 ; 快速定位到螺纹加工的起始点G92 X36 Z-20 F2 ; 设置螺纹加工的循环，X36是螺纹的终点直径，Z-20是螺纹的终点Z 坐标,螺距为2M05 ; 停止主轴转动G00 X100 Z100 ; 快速退回到安全位置M30 ; 程序结束在这个示例中，G92用于设置螺纹的加工循环，每次循环都会重复执行到下一个Z深度，直到达到最终的螺纹深度。

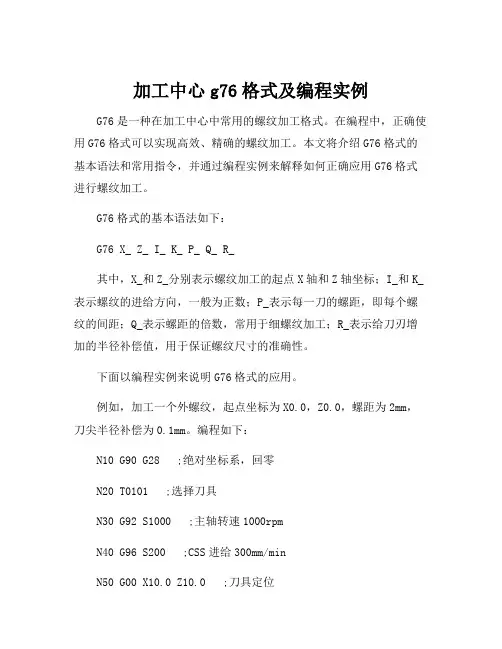

加工中心g76格式及编程实例G76是一种在加工中心中常用的螺纹加工格式。

在编程中，正确使用G76格式可以实现高效、精确的螺纹加工。

本文将介绍G76格式的基本语法和常用指令，并通过编程实例来解释如何正确应用G76格式进行螺纹加工。

G76格式的基本语法如下：G76 X_ Z_ I_ K_ P_ Q_ R_其中，X_和Z_分别表示螺纹加工的起点X轴和Z轴坐标；I_和K_表示螺纹的进给方向，一般为正数；P_表示每一刀的螺距，即每个螺纹的间距；Q_表示螺距的倍数，常用于细螺纹加工；R_表示给刀刃增加的半径补偿值，用于保证螺纹尺寸的准确性。

下面以编程实例来说明G76格式的应用。

例如，加工一个外螺纹，起点坐标为X0.0，Z0.0，螺距为2mm，刀尖半径补偿为0.1mm。

编程如下：N10 G90 G28 ;绝对坐标系，回零N20 T0101 ;选择刀具N30 G92 S1000 ;主轴转速1000rpmN40 G96 S200 ;CSS进给300mm/minN50 G00 X10.0 Z10.0 ;刀具定位N60 G76 X0.0 Z0.0 I1.0 K2.0 P2.0 Q0.5 R0.1 ;外螺纹加工在上面的编程实例中，首先通过G90命令设置绝对坐标系，并通过G28命令回零。

然后选择刀具，设置主轴转速和进给速度。

接下来，通过G00指令将刀具定位到加工起点坐标。

最后，通过G76指令设定螺纹加工的参数，即螺距、进给方向、半径补偿值等。

需要注意的是，G76格式中的参数值需要根据具体加工要求进行设置。

例如，螺距和进给方向需根据螺纹规格和材料硬度进行合理选择；刀尖半径补偿值的大小应根据加工精度要求进行调整。

综上所述，正确应用G76格式可以实现高效、精确的螺纹加工。

通过对G76格式的基本语法和常用指令的了解，结合编程实例的学习，我们可以更好地掌握G76格式的应用技巧，提高加工效率和产品质量。

希望本文对大家在加工中心的螺纹加工方面有所帮助。
