螺纹切削复合循环G76及实图编程实例

螺纹切削复合循环（G76）指令应用之马矢奏春创作1、螺纹切削复合循环（G76）指令详解指令格式 : G76 Pmr a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比力合理, 编程效率较高, 螺纹切削循环路线及进刀方法如图32所示.图32 螺纹切削复合循环路线及进刀法指令说明：①m暗示精车重复次数, 从1—99；②r暗示斜向退刀量单元数, 或螺纹尾端倒角值, 在0.0f—9.9f之间, 以0.1f为一单元, (即为0.1的整数倍), 用00—99两位数字指定, (其中f为螺纹导程）；③a暗示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：暗示最小切削深度, 当计算深度小于Δdmin, 则取Δdmin作为切削深度；⑤d：暗示精加工余量, 用半径编程指定；Δd ：暗示第一次粗切深（半径值）；⑥X 、Z：暗示螺纹终点的坐标值；⑦U：暗示增量坐标值；⑧W：暗示增量坐标值；⑨I：暗示锥螺纹的半径差, 若I=0,则为直螺纹；⑩k：暗示螺纹高度（X方向半径值）；2、举例说明G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样,F4 ：螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹, 螺纹高度为3.68, 螺距为6, 螺纹尾端倒角为1.1L, 刀尖角为60°, 第一次车削深度1.8, 最小车削深度0.1,精车余量0.2, 精车削次数1次, 螺纹车削前先精车削外圆柱面, 其数控法式如下：螺纹切削屡次循环G76指令编程实例O0028 /法式编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0, 132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度, 指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0, 130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;。

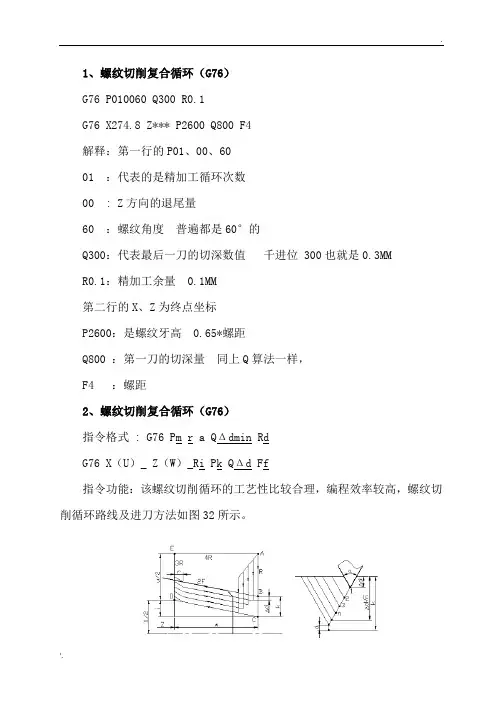

1、螺纹切削复合循环（G76）G76 P010060 Q300G76 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是：精加工余量第二行的X、Z为终点坐标P2600：是螺纹牙高 *螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距2、螺纹切削复合循环（G76）指令格式 : G76 Pm r a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在—之间，以为一单位，(即为的整数倍)，用00—99两位数字指定，(其中f为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin 作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；3、G76螺纹车削实例图33所示为零件轴上的一段直螺纹，螺纹高度为，螺距为6，螺纹尾端倒角为，刀尖角为60°，第一次车削深度，最小车削深度,精车余量，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：图33 螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 ; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 ; /快速走到外圆车削起点（，）N7 G42 G01 ;N8 ; /外圆车削N9 G40 G00 ;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 ; /快速走到螺纹车削循环始点（，）N16 G76 P011160 ; /循环车削螺纹N18 G76 ;N20 G30 U0 W0 M09;N22 M30;4、附加FANUC系统后台编辑功能BG-EDT 后台编辑运行程序时,按操作--BC-EDG--DIR--输入程序号--搜索.就可以编辑O-SRH O搜索（用来调用程序的）；SRH ↓ 在本程序段内向下搜索关键字（如程序太长时，要更改进给速度，可按F，然后按个SRH，就可以一下子找到F指令；SRH↑ 在本程序中向上搜索，。

螺纹切削复合循环（G76）指令应用1、螺纹切削复合循环（G76）指令详解指令格式 : G76 Pm r a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，(即为0.1的整数倍)，用00—99两位数字指定，(其中f 为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin 作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；2、举例说明G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是0.3MMR0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量0.2，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;温馨提示：最好仔细阅读后才下载使用，万分感谢！。

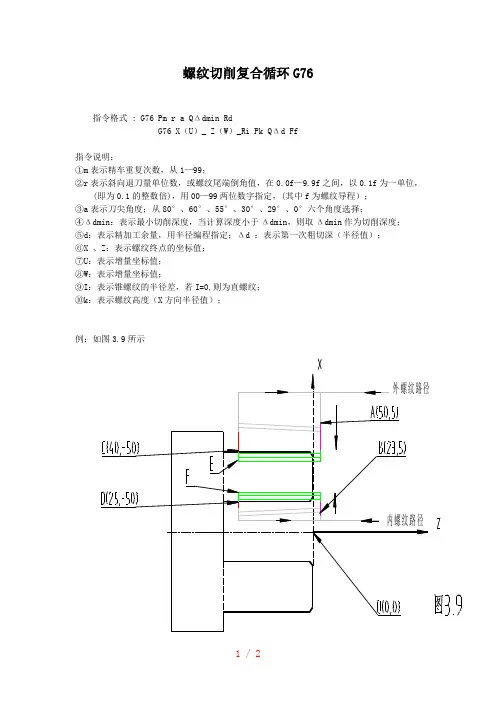

螺纹切削复合循环G76

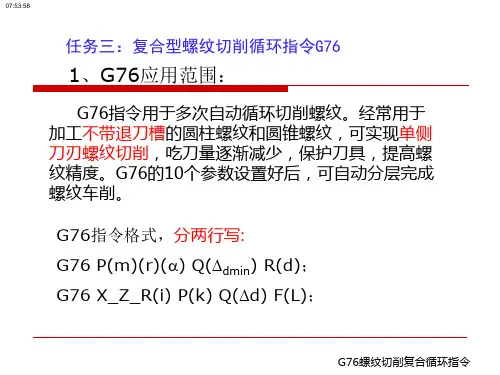

指令格式 : G76 Pm r a QΔdmin Rd
G76 X（U）_ Z（W）_Ri Pk QΔd Ff
指令说明：
①m表示精车重复次数，从1—99；
②r表示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，
(即为0.1的整数倍)，用00—99两位数字指定，(其中f为螺纹导程）；
③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；
④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin作为切削深度；
⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；
⑥X 、Z：表示螺纹终点的坐标值；
⑦U：表示增量坐标值；
⑧W：表示增量坐标值；
⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；
⑩k：表示螺纹高度（X方向半径值）；
例：如图3.9所示
1 / 2
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

1、螺纹切削复合循环（G76）G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是0.3MMR0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距2、螺纹切削复合循环（G76）指令格式 : G76 Pm r a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，(即为0.1的整数倍)，用00—99两位数字指定，(其中f 为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin 作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；3、G76螺纹车削实例图33所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量0.2，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：图33 螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;4、附加FANUC系统后台编辑功能BG-EDT 后台编辑运行程序时,按操作--BC-EDG--DIR--输入程序号--搜索.就可以编辑O-SRH O搜索（用来调用程序的）；SRH ↓ 在本程序段内向下搜索关键字（如程序太长时，要更改进给速度，可按F，然后按个SRH，就可以一下子找到F指令；SRH↑ 在本程序中向上搜索，。

螺纹切削复合循环（G76）指令应用1、螺纹切削复合循环（G76）指令详解指令格式 : G76 Pm r a QΔdmin RdG76 X（U）_ Z（W）_Ri Pk QΔd Ff指令功能：该螺纹切削循环的工艺性比较合理，编程效率较高，螺纹切削循环路线及进刀方法如图32所示。

图32 螺纹切削复合循环路线及进刀法指令说明：①m表示精车重复次数，从1—99；②r表示斜向退刀量单位数，或螺纹尾端倒角值，在0.0f—9.9f之间，以0.1f为一单位，(即为0.1的整数倍)，用00—99两位数字指定，(其中f 为螺纹导程）；③a表示刀尖角度；从80°、60°、55°、30°、29°、0°六个角度选择；④Δdmin：表示最小切削深度，当计算深度小于Δdmin，则取Δdmin 作为切削深度；⑤d：表示精加工余量，用半径编程指定；Δd ：表示第一次粗切深（半径值）；⑥X 、Z：表示螺纹终点的坐标值；⑦U：表示增量坐标值；⑧W：表示增量坐标值；⑨I：表示锥螺纹的半径差，若I=0,则为直螺纹；⑩k：表示螺纹高度（X方向半径值）；2、举例说明G76 P010060 Q300 R0.1G76 X274.8 Z*** P2600 Q800 F4解释：第一行的P01、00、6001 ：代表的是精加工循环次数00 : Z方向的退尾量60 ：螺纹角度普遍都是60°的Q300：代表最后一刀的切深数值千进位 300也就是0.3MMR0.1：精加工余量 0.1MM第二行的X、Z为终点坐标P2600：是螺纹牙高 0.65*螺距Q800 ：第一刀的切深量同上Q算法一样，F4 ：螺距3、G76螺纹车削实例下图所示为零件轴上的一段直螺纹，螺纹高度为3.68，螺距为6，螺纹尾端倒角为1.1L，刀尖角为60°，第一次车削深度1.8，最小车削深度0.1,精车余量0.2，精车削次数1次，螺纹车削前先精车削外圆柱面，其数控程序如下：螺纹切削多次循环G76指令编程实例O0028 /程序编号N0 G50 X80.0 Z130.0; /设置工件原点在左端面N2 G30 U0 W0; /返回第二参考点N4 G96 S200 T0101 M08 M03; /指定切削速度为200m/min,调外圆车刀N6 G00 X68.0 Z132.0; /快速走到外圆车削起点（68.0，132.0）N7 G42 G01 Z130.0 F0.2;N8 Z29.0 F0.2; /外圆车削N9 G40 G00 U10.0;N10 G30 U0 W0;N12 G97 S800 T0202 M08 M03; /取消恒切削速度，指定主轴转速800r/min,调螺纹车刀N14 G00 X80.0 Z130.0; /快速走到螺纹车削循环始点（80.0，130.0）N16 G76 P011160 Q0.1 R0.2; /循环车削螺纹N18 G76 X60.64 Z25.0 P3.68 Q1.8 F6.0;N20 G30 U0 W0 M09;N22 M30;。

数控车螺纹切削复合循环（G76）
