微波定向耦合器工作原理引言：微波定向耦合器是一种常见的无源微波器件，广泛应用于微波通信、卫星通信、雷达系统等领域。
它能够实现微波信号的能量分配和定向耦合，具有较高的传输效率和较低的插损。
本文将从微波定向耦合器的工作原理、结构以及应用等方面进行介绍。
一、工作原理微波定向耦合器通过特殊的设计和制造工艺，实现了微波信号的能量分配和定向耦合。
其工作原理主要基于两个重要的物理现象：电磁波的传输特性和微波传输线的耦合机制。
1. 电磁波的传输特性微波定向耦合器中的微波信号是以电磁波的形式传输的。
电磁波在传输过程中，具有幅度、相位和频率等特性。
幅度决定了电磁波的强弱，相位决定了电磁波的相对位置，频率决定了电磁波的振动次数。
2. 微波传输线的耦合机制微波传输线是微波定向耦合器中的重要组成部分。
它通常由金属导体制成，并具有特定的传输特性。
微波传输线中的电磁波会沿着导体表面传播，并在传输过程中与其他导体发生相互作用。
这种相互作用会引起电磁波的能量分布和传输方向的改变。
二、结构和工作方式微波定向耦合器通常由输入端口、输出端口和耦合结构组成。
其中，输入端口用于接收输入信号，输出端口用于输出耦合后的信号，耦合结构用于实现输入信号到输出信号的能量分配和定向耦合。
1. 能量分配微波定向耦合器的能量分配是指将输入信号的能量按照一定比例分配到不同的输出端口。
这种能量分配通常通过合理设计的耦合结构实现。
耦合结构中的导体、介质和空气等介质的特性会影响能量分配的效果。
2. 定向耦合微波定向耦合器的定向耦合是指将输入信号的能量按照一定的方向耦合到输出端口。
这种定向耦合可以通过合理设计的导体形状和布局实现。
导体的形状和布局会影响电磁波在耦合结构中的传输路径和传输方向。
三、应用微波定向耦合器在各种微波系统中具有广泛的应用。
以下是一些常见的应用场景：1. 微波通信系统微波定向耦合器可以用于微波通信系统中的信号分配和耦合。
它可以将输入信号的能量按照一定的比例分配到不同的输出端口，实现信号的多路复用和分配。
定向耦合器的工作原理及作用嘿，你问定向耦合器的工作原理及作用呀，那咱就来聊聊呗。
定向耦合器呢，就像是一个有点“小聪明”的小装置。
它的工作原理其实还挺有意思的。
你可以把它想象成一个在信号传输道路上的“分流器”。
当信号在传输线中跑的时候，定向耦合器就会从这条传输线上“偷偷”地分出一部分能量来。
它是怎么做到的呢？它里面有一些特殊的结构，比如耦合线或者孔洞之类的。
这些东西就像小“窗口”，让一部分信号能通过它们“溜”到另一个通道里去。
而且它还很“聪明”地只让信号按照特定的方向分流哦，所以才叫定向耦合器嘛。
比如说，信号从左边往右边传，它就能按照设定好的方式把一部分能量准确地引导到旁边的通道里，而如果信号从右边往左边传，它可能就不会让那么多能量“溜”过去啦，是不是有点神奇那它有啥作用呢？作用可不少呢！首先，它可以用来检测信号的强度。
就好比你想知道水流有多大，放个小水表在旁边测一测一样。
定向耦合器能把传输线上的信号分出来一点，然后通过一些测量手段，你就能知道信号有多强啦。
这在很多通信系统里都很重要哦，要是信号太弱了，可能通信质量就不好，就得想办法调整啦。
其次，它还能用来实现信号的分配和合成。
比如说，你有一个信号源，想把它分成几个不同的部分送到不同的地方去，定向耦合器就可以帮你做到。
它把信号按一定的比例分出来，然后送到各个需要的地方。
反过来，如果有几个信号要合成一个，它也能在一定程度上帮忙哦，就像把几条小水流汇聚成一条大水流一样。
还有哦，在一些测量和测试设备中，定向耦合器也大有用处。
比如在射频测试中，它可以帮助工程师们准确地测量各种参数，确保设备正常工作。
我给你讲个例子吧。
有一次在一个通信基站的维护中，工作人员发现信号传输有点问题，怀疑是某个部件出了故障。
他们就用定向耦合器来检测信号的强度和分布情况。
通过它，找到了信号在传输过程中衰减比较大的地方，最后发现是一根传输线老化了。
换了新的传输线后，信号就恢复正常啦。
所以你看，定向耦合器虽然看起来小小的，但是在很多地方都发挥着重要的作用呢，你明白了不。

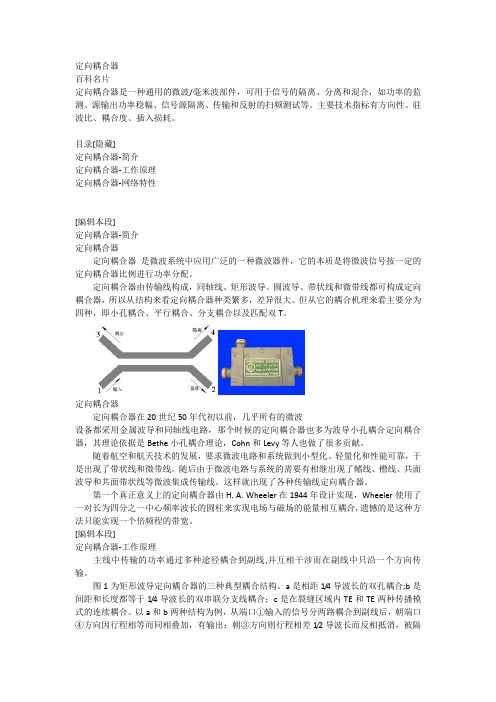

定向耦合器百科名片定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。
主要技术指标有方向性、驻波比、耦合度、插入损耗。
目录[隐藏]定向耦合器-简介定向耦合器-工作原理定向耦合器-网络特性[编辑本段]定向耦合器-简介定向耦合器定向耦合器是微波系统中应用广泛的一种微波器件，它的本质是将微波信号按一定的定向耦合器比例进行功率分配。
定向耦合器由传输线构成，同轴线、矩形波导、圆波导、带状线和微带线都可构成定向耦合器，所以从结构来看定向耦合器种类繁多，差异很大。
但从它的耦合机理来看主要分为四种，即小孔耦合、平行耦合、分支耦合以及匹配双T。
定向耦合器定向耦合器在20世纪50年代初以前，几乎所有的微波设备都采用金属波导和同轴线电路，那个时候的定向耦合器也多为波导小孔耦合定向耦合器，其理论依据是Bethe小孔耦合理论，Cohn和Levy等人也做了很多贡献。
随着航空和航天技术的发展，要求微波电路和系统做到小型化、轻量化和性能可靠，于是出现了带状线和微带线。
随后由于微波电路与系统的需要有相继出现了鳍线、槽线、共面波导和共面带状线等微波集成传输线。
这样就出现了各种传输线定向耦合器。
第一个真正意义上的定向耦合器由H. A. Wheeler在1944年设计实现，Wheeler使用了一对长为四分之一中心频率波长的圆柱来实现电场与磁场的能量相互耦合，遗憾的是这种方法只能实现一个倍频程的带宽。
[编辑本段]定向耦合器-工作原理主线中传输的功率通过多种途径耦合到副线,并互相干涉而在副线中只沿一个方向传输。
图1为矩形波导定向耦合器的三种典型耦合结构。
a是相距1/4导波长的双孔耦合;b是间距和长度都等于1/4导波长的双串联分支线耦合；c是在裂缝区域内TE和TE两种传播模式的连续耦合。
以a和b两种结构为例，从端口①输入的信号分两路耦合到副线后，朝端口④方向因行程相等而同相叠加，有输出；朝③方向则行程相差1/2导波长而反相抵消，被隔离而无输出。
微波定向耦合器工作原理一、引言微波定向耦合器是一种常用的微波器件，广泛应用于微波通信、雷达系统、卫星通信等领域。
它具有方便、灵活、高效的特点，能够实现微波信号的分配和耦合，是实现无线通信系统中重要的组成部分。
本文将对微波定向耦合器的工作原理进行全面、详细、完整的探讨。
二、微波定向耦合器的基本结构微波定向耦合器通常由耦合器和耦合环组成。
耦合器是一种特殊的波导结构，用于将微波信号从一个波导传输到另一个波导。
耦合环是一种特殊的环形结构，用于实现信号的定向耦合。
三、微波定向耦合器的工作原理微波定向耦合器的工作原理可以简单地分为两个步骤：耦合和定向。
3.1 耦合在耦合器中，微波信号通过波导进入耦合环。
当信号进入耦合环时，一部分能量会被传输到耦合环内部，形成环内模式。
耦合环内部的环形结构可以通过控制其几何参数来实现对耦合效果的调节。
当耦合环的几何参数适当时，可以实现最佳的耦合效果，使得尽可能多的能量被传输到耦合环内部。
3.2 定向在耦合环内部，耦合器通过调节耦合环的几何参数和输入信号的相位差，实现对信号的定向耦合。
定向耦合是指将输入信号按照一定的比例传输到不同的输出端口上。
耦合环内部的环形结构可以通过调节其几何参数来实现对信号的定向耦合。
当耦合环的几何参数适当时，可以实现理想的定向耦合效果，使得输入信号按照预定的比例传输到不同的输出端口上。
四、微波定向耦合器的性能指标微波定向耦合器的性能主要包括插入损耗、耦合平衡度、隔离度等指标。
4.1 插入损耗插入损耗是指微波信号在经过耦合器时的功率损耗。
插入损耗越小，说明耦合器的能量传输效果越好。
4.2 耦合平衡度耦合平衡度是指在不同的输出端口上输出的信号功率之间的平衡程度。
耦合平衡度越高，说明耦合器的定向耦合效果越好。
4.3 隔离度隔离度是指不同输出端口上的信号之间的相互干扰程度。
隔离度越高，说明耦合器的输出信号之间的相互干扰越小。
五、微波定向耦合器的应用微波定向耦合器在无线通信系统中有着广泛的应用。
波导耦合器工作原理波导耦合器是一种常用的微波器件，用于在不同波导系统之间传输微波信号。
它的工作原理基于电磁波在波导内的传输特性，通过特定的结构设计，实现不同波导之间的能量耦合和传输。
波导是一种用于传输微波信号的金属管道，通常呈矩形或圆形截面。
波导内的电磁波传输具有低损耗、高功率承载能力和良好的抗干扰性能等优点，因此在微波通信、雷达系统和天线设计等领域得到广泛应用。
波导耦合器的基本结构包括输入波导口、输出波导口和耦合部件。
当微波信号从输入波导口进入耦合部件时，通过特定的设计使得部分信号能够耦合到输出波导口，实现信号的传输和分配。
波导耦合器的工作原理可以通过多种方式实现。
一种常见的方式是通过耦合槽实现能量的传输。
耦合槽是在波导壁上开凿出的一个槽状结构，通过调节槽的尺寸和位置，可以实现不同程度的能量耦合。
当电磁波通过耦合槽时，一部分能量会透射到输出波导口，实现信号的传输。
除了耦合槽，波导耦合器还可以通过耦合孔、耦合窗等结构实现信号的耦合。
这些结构的设计原理类似，通过调节其几何形状和尺寸，控制信号的传输效果。
在实际应用中，工程师会根据系统需求和传输性能的要求，选择合适的耦合器结构和参数进行设计。
波导耦合器在微波通信系统中扮演着重要的角色。
通过合理设计和优化，可以实现不同波导系统之间的高效能量传输和耦合。
在实际应用中，工程师需要充分理解波导耦合器的工作原理，结合具体系统需求进行设计和调试，以确保系统的稳定性和性能。
总的来说，波导耦合器通过特定的结构设计和工作原理，实现不同波导系统之间的微波信号传输和耦合。
在微波通信、雷达系统和天线设计等领域，波导耦合器发挥着重要作用，为系统的稳定运行和性能提升提供了重要支持。
通过不断的研究和创新，波导耦合器的设计和应用将会得到进一步的发展和完善，推动微波技术的进步和应用。
定向耦合器的工作原理定向耦合器是一种常见的微波器件，广泛应用于无线通信系统、雷达系统、卫星通信系统等领域。
它具有将微波能量从一个波导传输到另一个波导的功能，同时能够实现对微波能量的定向耦合和解耦。
在本文中，我们将详细介绍定向耦合器的工作原理。
定向耦合器通常由主波导、辅助波导和耦合装置组成。
主波导和辅助波导分别用于传输微波能量，而耦合装置则用于实现微波能量的定向耦合和解耦。
在定向耦合器中，主波导和辅助波导之间通过耦合装置进行能量的传输和耦合。
当微波能量从主波导传输到辅助波导时，耦合装置将一部分微波能量耦合到辅助波导中，同时将剩余的微波能量继续传输到主波导中。
这样，就实现了微波能量的定向耦合。
定向耦合器的工作原理可以通过电磁场理论来解释。
当微波能量在主波导中传输时，会产生一定的电磁场分布。
而耦合装置的设计则能够利用这种电磁场分布，实现微波能量的定向耦合和解耦。
通过合理设计耦合装置的结构和参数，可以实现不同程度的定向耦合效果，从而满足不同的应用需求。
除了电磁场理论，定向耦合器的工作原理还涉及到微波传输理论和波导理论。
在微波传输过程中，波导的特性对能量的传输和耦合起着重要作用。
定向耦合器的设计需要考虑到波导的特性，以实现高效的微波能量传输和定向耦合。
在实际应用中，定向耦合器还需要考虑到频率响应、功率损耗、耦合效率等因素。
通过优化设计，可以实现定向耦合器在特定频率范围内的高效能量传输和定向耦合。
同时，定向耦合器还需要考虑到耦合装置的制造工艺和材料选择，以实现稳定可靠的性能。
总之，定向耦合器是一种重要的微波器件，它通过合理设计的耦合装置，实现了微波能量的定向耦合和解耦。
在实际应用中，定向耦合器的工作原理涉及到电磁场理论、微波传输理论和波导理论等多个方面。
通过深入理解定向耦合器的工作原理，可以实现对其性能的更好把控和优化设计，从而满足不同应用场景的需求。
定向耦合器的工作原理
定向耦合器是一种广泛应用于微波和光纤通信系统中的耦合器。
它可以将输入信号耦合到特定的输出端口上，而忽略其他端口的信号。
定向耦合器的工作原理基于两个相互作用的波导。
通常，一个主波导拥有一个或多个辅助波导。
输入信号通过主波导输入，并根据耦合器的设计，耦合到特定的辅助波导上。
定向耦合器的设计需要考虑特定的耦合比例。
耦合比例决定了输入信号在辅助波导中的功率分配情况。
通常，定向耦合器被设计为在几个特定的频率范围内实现理想的耦合比例。
当输入信号通过主波导时，它会遇到与辅助波导的耦合结构相互作用。
这个相互作用通常是通过耦合窗口或者耦合插入件实现的。
耦合窗口或耦合插入件被设计为在特定频率范围内产生最大的垂直耦合效率。
定向耦合器的一个重要性能参数是其插入损耗。
插入损耗是指输入信号在经过耦合器时损失的功率。
通常，设计者会尽量降低插入损耗，以便提高整体系统的性能。
总之，定向耦合器是一种常用的耦合器，它通过特定设计的主波导和辅助波导相互作用，将输入信号耦合到特定的输出端口上。
它在微波和光纤通信系统中扮演着重要的角色，能够实现理想的耦合效果和较低的插入损耗。
什么是定向耦合器定向耦合器的工作原理定向耦合器是微波测量和其它微波系统中常见的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。
它是一种有方向性的微波功率分配器，更是近代扫频反射计中不可缺少的部件，通常有波导、同轴线、带状线及微带等几种类型。
图1为其结构示意图。
它主要包括主线和副线两部分，彼此之间通过种种形式小孔、缝、隙等进行耦合。
因此，从主线端上“1”输入的功率，将有一部分耦合到副线中去，由于波的干涉或叠加，使功率仅沿副线-一个方向传输（称“正向”），而另一方向则几乎毫无功率传输（称“反向”）图2为十字定向耦合器，耦合器中端口之一终端接一内装的匹配负载。
定向耦合器的应用1、用于功率合成系统在多载频合成系统中，通常会用到3dB的定向耦合器（俗称3dB电桥），如下图所示。
这种电路常见于室内分布系统，来自两路功率放大器的信号f1和f2经过3dB定向耦合器后，每路的输出均包含了f1和f2两个频率分量，每个频率分量的幅度减少3dB。
如果将其中一个输出端接上吸收负载，另外一路输出可以作为无源互调测量系统的功率源。
如果需要进一步提高隔离度，可以外加一些器件如滤波器和隔离器。
一个良好设计的3dB电桥的隔离度可以做到33dB以上。
定向耦合器用于功率合成系统一定向沟壑区作为功率合成的另外一种应用见下图（a）。
在这个电路中，定向耦合器的方向性得到了巧妙的应用。
假设两个耦合器的耦合度均为10dB，方向性均为25dB，则f1和f2端之间的隔离为45dB。
如果f1和f2的输入均为0dBm，则合成后的输出均为-10dBm。
与下图（b）中的Wilkinson耦合器（其隔离度典型值为20dB）相比，同样输入OdBm的信号，合成后还有-3dBm （未考虑插入损耗）。
作为间样条件下的比较，我们将图（a）中的输入信号提高7dB，这样其输出就和图（b）—致了，此时，图（a）中f1和f2端的隔离度“降低”为38 dB。
