定向耦合器

定向耦合器的工作原理
定向耦合器是一种用于将电磁波从一个波导或传输线路中耦合到另一个波导或传输线路中的器件。

它的工作原理是利用耦合结构中的电磁场相互作用来实现能量传输。

一种常见的定向耦合器是方向耦合器，主要由两个波导或传输线路、相互交叉的耦合结构和一个调整器件组成。

当电磁波从一个波导传输到耦合结构时，会发生与相邻波导的能量耦合。

耦合结构的设计保证了能量在不同波导之间的传输效率。

在实际工作中，通过调整器件可以改变波导之间的耦合强度，从而控制能量的传输。

具体来说，通过调整器件的位置、形状或参数等方式，可以改变波导之间的相位差，从而影响耦合效应。

通过适当的调整，可以实现不同耦合强度的定向耦合。

定向耦合器在微波和光纤通信等领域具有广泛的应用。

它能够将电磁波从一个波导或传输线路中耦合到另一个波导或传输线路中，实现能量的传输和分配。

通过合理设计和调整，定向耦合器可以实现高效的能量传输，有助于实现复杂的通信和传输系统的正常工作。

使用定向耦合器注意事项及定向耦合器的用途
 定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和
混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测
试等。

 主要技术指标有方向性、驻波比、耦合度、插入损耗。

 用来分配或合成微波信号功率并具有定向耦合特性的微波元件。

它是在主、副两根传输线(简称主、副线)之间设置适当的耦合结构组成的。

定向耦合器
采用同轴线、带状线、微带线、金属波导或介质波导等各种型式。

耦合结构
有耦合孔、耦合分支线和连续结构耦合等型式。

 什幺叫“定向耦合器”？
 耦合器的主要功能就是主线中传输的功率通过多种途径耦合到副线,并互
相干涉而在副线中只沿一个方向传输。

 目前，主要有两种类型的定向耦合器：具有一个耦合端口和一个端接端口的标准定向耦合器；以及具有正向和反向耦合端口的双定向耦合器。

此外，。

微波定向耦合器工作原理一、引言微波定向耦合器是一种常用的微波器件，广泛应用于微波通信、雷达系统、卫星通信等领域。

它具有方便、灵活、高效的特点，能够实现微波信号的分配和耦合，是实现无线通信系统中重要的组成部分。

本文将对微波定向耦合器的工作原理进行全面、详细、完整的探讨。

二、微波定向耦合器的基本结构微波定向耦合器通常由耦合器和耦合环组成。

耦合器是一种特殊的波导结构，用于将微波信号从一个波导传输到另一个波导。

耦合环是一种特殊的环形结构，用于实现信号的定向耦合。

三、微波定向耦合器的工作原理微波定向耦合器的工作原理可以简单地分为两个步骤：耦合和定向。

3.1 耦合在耦合器中，微波信号通过波导进入耦合环。

当信号进入耦合环时，一部分能量会被传输到耦合环内部，形成环内模式。

耦合环内部的环形结构可以通过控制其几何参数来实现对耦合效果的调节。

当耦合环的几何参数适当时，可以实现最佳的耦合效果，使得尽可能多的能量被传输到耦合环内部。

3.2 定向在耦合环内部，耦合器通过调节耦合环的几何参数和输入信号的相位差，实现对信号的定向耦合。

定向耦合是指将输入信号按照一定的比例传输到不同的输出端口上。

耦合环内部的环形结构可以通过调节其几何参数来实现对信号的定向耦合。

当耦合环的几何参数适当时，可以实现理想的定向耦合效果，使得输入信号按照预定的比例传输到不同的输出端口上。

四、微波定向耦合器的性能指标微波定向耦合器的性能主要包括插入损耗、耦合平衡度、隔离度等指标。

4.1 插入损耗插入损耗是指微波信号在经过耦合器时的功率损耗。

插入损耗越小，说明耦合器的能量传输效果越好。

4.2 耦合平衡度耦合平衡度是指在不同的输出端口上输出的信号功率之间的平衡程度。

耦合平衡度越高，说明耦合器的定向耦合效果越好。

4.3 隔离度隔离度是指不同输出端口上的信号之间的相互干扰程度。

隔离度越高，说明耦合器的输出信号之间的相互干扰越小。

五、微波定向耦合器的应用微波定向耦合器在无线通信系统中有着广泛的应用。

定向耦合器相关图片编辑词条参与讨论所属分类：基本物理概念天体物理学电子电子技术电子术语通信通信技术定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。

主要技术指标有方向性、驻波比、耦合度、插入损耗。

用来分配或合成微波信号功率并具有定向耦合特性的微波元件。

它是在主、副两根传输线(简称主、副线)之间设置适当的耦合结构组成的。

定向耦合器采用同轴线、带状线、微带线、金属波导或介质波导等各种型式。

耦合结构有耦合孔、耦合分支线和连续结构耦合等型式。

目录·• 工作原理·• 网络特性定向耦合器-工作原理主线中传输的功率通过多种途径耦合到副线,并互相干涉而在副线中只沿一个方向传输。

图1 图2 图3图1为矩形波导定向耦合器的三种典型耦合结构。

a是相距1/4导波长的双孔耦合;b是间距和长度都等于1/4导波长的双串联分支线耦合；c是在裂缝区域内TE和TE两种传播模式的连续耦合。

以a和b两种结构为例，从端口①输入的信号分两路耦合到副线后，朝端口④方向因行程相等而同相叠加，有输出；朝③方向则行程相差1/2导波长而反相抵消，被隔离而无输出。

图2为微带定向耦合器的两种典型的耦合结构。

a是间距和长度都等于1/4导波长的双并联的分支线耦合,b是在平行区域内电场和磁场两种结构连续耦合。

以b的结构为例,从端口①输入的信号由电场耦合在副线的两个端口上产生同相感应电压，磁场耦合则产生反相感应电压。

结果在端口④处相加而有输出，③处则抵消而呈隔离无输出。

此外,也可构成其他传输线的定向耦合器（图3）。

定向耦合器-网络特性定向耦合器可被看作为四端口网络，其特性可用散射矩阵【s】表示，即其中各端口的反射系数s ii(i=1、2、3、4)的值很小（理想值为零）,表示各端口的匹配情况；衰减系数s13=s31=s24=s42的值也很小(理想值为零)，表示隔离情况；s14=s41＝s23＝s32是耦合系数，其值根据需要而设计。

定向耦合器是指能够将输入信号从一个端口转移到指定的输出端口的设备。

在设计和使用定向耦合器时，需要考虑其耦合度、隔离度和定向度。

这些参数对定向耦合器的性能和使用效果具有重要影响。

一、耦合度耦合度是定向耦合器传输信号中的一种重要参数，指的是输入端口与输出端口之间的能量传输。

耦合度越高，输入端口的能量会更多地传输到输出端口，实际上就是指定向耦合器所提供的端口之间传输能量的程度。

耦合度的计算公式为：C = 10 * log10(Ws/Wi)其中C表示耦合度，单位为分贝(dB)，Ws表示输入端口的能量，Wi 表示输出端口的能量。

通常情况下，耦合度的取值范围一般在20dB 至50dB之间，不同的应用场景下，所需的耦合度也会不同。

选择合适的耦合度能够满足不同的需求。

二、隔离度隔离度是定向耦合器的另一个重要参数，用来描述输入端口和其他端口之间的隔离程度。

隔离度越高，表示输入端口与其他端口之间的干扰越小，这对于提高定向耦合器的性能和稳定性非常重要。

隔离度的计算公式如下：I = 10 * log10(Ws/Wi)其中I表示隔离度，单位也是分贝(dB)，Ws表示输入端口的能量，Wi 表示其他端口的能量。

隔离度的取值范围一般在20dB至40dB之间，隔离度越高，输入端口和其他端口之间的干扰就越小。

三、定向度定向度是描述定向耦合器在将能量从输入端口传输到指定输出端口时的效果的参数。

在使用定向耦合器时，需要考虑定向度的大小，定向度越高，表示定向器在传输时的效果越好。

定向度的计算公式如下：D = 20 * log10(sqrt((1 - |S21|^2) * (1 - |S31|^2)))其中D表示定向度，S21和S31表示定向耦合器的S参数，用来描述能量在端口之间的传输情况。

定向度的取值范围一般在20dB至30dB 之间，选择合适的定向度能够确保定向耦合器在实际使用中能够高效地传输信号。

总结在设计和使用定向耦合器时，需要充分考虑耦合度、隔离度和定向度这些重要参数。

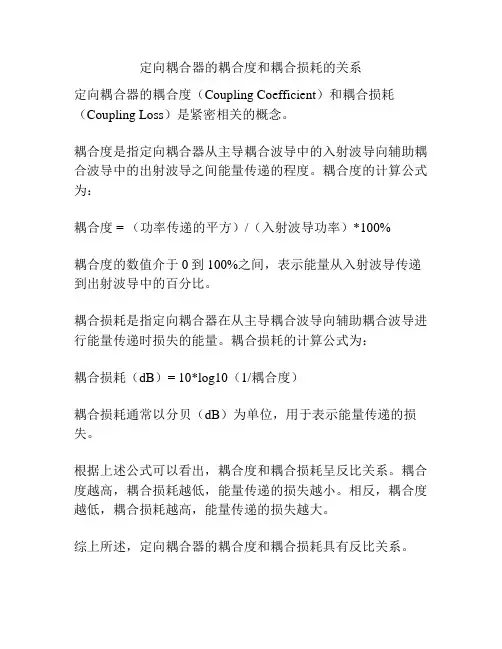

定向耦合器的耦合度和耦合损耗的关系
定向耦合器的耦合度（Coupling Coefficient）和耦合损耗（Coupling Loss）是紧密相关的概念。

耦合度是指定向耦合器从主导耦合波导中的入射波导向辅助耦合波导中的出射波导之间能量传递的程度。

耦合度的计算公式为：
耦合度 = （功率传递的平方）/（入射波导功率）*100%
耦合度的数值介于0到100%之间，表示能量从入射波导传递到出射波导中的百分比。

耦合损耗是指定向耦合器在从主导耦合波导向辅助耦合波导进行能量传递时损失的能量。

耦合损耗的计算公式为：
耦合损耗（dB）= 10*log10（1/耦合度）
耦合损耗通常以分贝（dB）为单位，用于表示能量传递的损失。

根据上述公式可以看出，耦合度和耦合损耗呈反比关系。

耦合度越高，耦合损耗越低，能量传递的损失越小。

相反，耦合度越低，耦合损耗越高，能量传递的损失越大。

综上所述，定向耦合器的耦合度和耦合损耗具有反比关系。

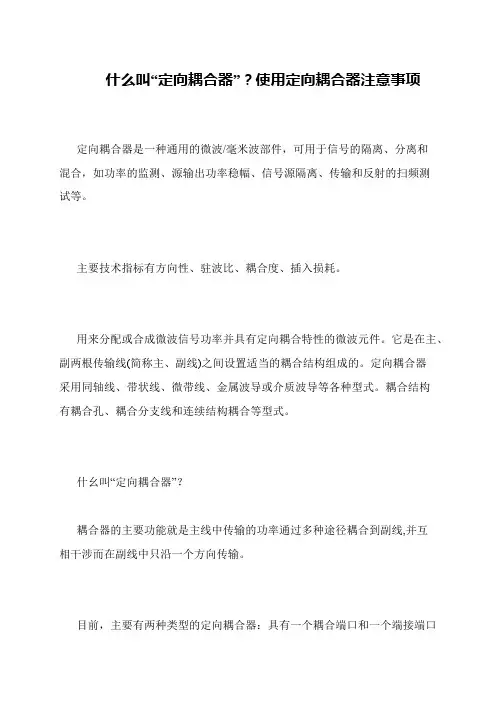

什么叫“定向耦合器”？使用定向耦合器注意事项
 定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和
混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测
试等。

 主要技术指标有方向性、驻波比、耦合度、插入损耗。

 用来分配或合成微波信号功率并具有定向耦合特性的微波元件。

它是在主、副两根传输线(简称主、副线)之间设置适当的耦合结构组成的。

定向耦合器
采用同轴线、带状线、微带线、金属波导或介质波导等各种型式。

耦合结构
有耦合孔、耦合分支线和连续结构耦合等型式。

 什幺叫“定向耦合器”？
 耦合器的主要功能就是主线中传输的功率通过多种途径耦合到副线,并互
相干涉而在副线中只沿一个方向传输。

 目前，主要有两种类型的定向耦合器：具有一个耦合端口和一个端接端口。

什么是定向耦合器定向耦合器的工作原理定向耦合器是微波测量和其它微波系统中常见的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。

它是一种有方向性的微波功率分配器，更是近代扫频反射计中不可缺少的部件，通常有波导、同轴线、带状线及微带等几种类型。

图1为其结构示意图。

它主要包括主线和副线两部分，彼此之间通过种种形式小孔、缝、隙等进行耦合。

因此，从主线端上“1”输入的功率，将有一部分耦合到副线中去，由于波的干涉或叠加，使功率仅沿副线-一个方向传输（称“正向”），而另一方向则几乎毫无功率传输（称“反向”）图2为十字定向耦合器，耦合器中端口之一终端接一内装的匹配负载。

定向耦合器的应用1、用于功率合成系统在多载频合成系统中，通常会用到3dB的定向耦合器（俗称3dB电桥），如下图所示。

这种电路常见于室内分布系统，来自两路功率放大器的信号f1和f2经过3dB定向耦合器后，每路的输出均包含了f1和f2两个频率分量，每个频率分量的幅度减少3dB。

如果将其中一个输出端接上吸收负载，另外一路输出可以作为无源互调测量系统的功率源。

如果需要进一步提高隔离度，可以外加一些器件如滤波器和隔离器。

一个良好设计的3dB电桥的隔离度可以做到33dB以上。

定向耦合器用于功率合成系统一定向沟壑区作为功率合成的另外一种应用见下图（a）。

在这个电路中，定向耦合器的方向性得到了巧妙的应用。

假设两个耦合器的耦合度均为10dB，方向性均为25dB，则f1和f2端之间的隔离为45dB。

如果f1和f2的输入均为0dBm，则合成后的输出均为-10dBm。

与下图（b）中的Wilkinson耦合器（其隔离度典型值为20dB）相比，同样输入OdBm的信号，合成后还有-3dBm （未考虑插入损耗）。

作为间样条件下的比较，我们将图（a）中的输入信号提高7dB，这样其输出就和图（b）—致了，此时，图（a）中f1和f2端的隔离度“降低”为38 dB。

分支线定向耦合器工作原理
嘿，朋友们！今天咱们来聊聊分支线定向耦合器工作原理呀！
哎呀呀，那啥是分支线定向耦合器呢？简单说，它就是一种在微波领域里超重要的器件哇！
首先呢，1 号原理是基于电磁波的传输和分配哟！当电磁波进入分支线定向耦合器的时候，它就开始了神奇的旅程。

那些电磁波会在不同的分支线路中传播，就好像在分岔路口选择不同的道路一样呢！
然后呀，2 号原理是关于相位关系的啦！在分支线定向耦合器里，不同分支线路中的电磁波会有特定的相位差，这可太关键啦！正是因为有了这样的相位差，才能实现能量的定向耦合呢！
接着说，3 号原理是阻抗匹配哦！要知道，如果阻抗不匹配，那信号传输可就出大问题啦！分支线定向耦合器通过巧妙的设计，让输入输出端口的阻抗都能匹配得好好的，这样信号就能顺畅地传输，不会有反射和损耗，是不是很厉害呀！
再来讲讲，4 号原理是关于耦合度的。

这耦合度可不是随便定的哟！它得根据具体的需求来设计，有的时候需要强耦合，有的时候又只要弱耦合。

通过调整分支线的长度、宽度和间距等等，就能实现不同的耦合度啦！
哇哦！总之呢，分支线定向耦合器的工作原理真的是超级复杂又超级神奇的呀！它在通信、雷达、卫星等众多领域都发挥着巨大的作用呢！
朋友们，你们是不是对分支线定向耦合器的工作原理有了一些初
步的了解呀？。

定向耦合器定向耦合器及等效电路定向耦合器是无源和可逆网络。

理论上，定向耦合器是无耗电路，而且其各个端口均应是匹配的。

图１（ｂ）定义了定向耦合器各端口的属性。

当信号从端口１输入时，大部分信号从端口２直通输出，其中一小部分信号从端口３耦合出来，端口４通常接一个匹配负载。

如果要将定向耦合器反过来使用，则端口１和２，端口３和４的属性要互换定义。

定向耦合器可以由同轴、波导、微带和带状线电路构成。

通常，定向耦合器用于信号取样以进行测量和监测，信号分配及合成；此外，作为网络分析仪，天线分析仪和通过式（ＴＨＲＵＬＩＮＥ ）功率计等测试仪器的核心部件，定向耦合器所起的作用是正向和反射信号的取样。

定向耦合器的方向性是一项至关重要的指标，尤其是作为信号合成和反射测量应用时。

２．各项指标的定义在理想情况下，当信号功率从端口１输入时，输出功率只应出现在端口２和端口３，而端口４是完全隔离的，没有功率输出。

但是在实际情况下，总有一些功率会泄漏到端口４。

设端口１的输入功率为Ｐ１，端口２，３和４的输出功率分别为Ｐ２，Ｐ３和Ｐ４，则定向耦合器的特性可以由耦合度，插入损耗，隔离度和方向性等四项指标来表征，单位均为ｄＢ。

请注意在以下的描述中，所有的指标均表示为正数，而在实际应用中，则是用负数来进行各种计算的。

耦合度：耦合度表示从端口１输入的功率和被耦合到端口３部分的比值，表示为：耦合度（Ｃ）＝１０×ｌｏｇ（Ｐ１ Ｐ３）插入损耗：插入损耗表示从端口１到端口２的能量损耗，表示为：插入损耗（ＩＬ）＝１０×ｌｏｇ（Ｐ１ Ｐ２）请注意端口１的输入功率有一部分功率是被耦合到端口３的，所以应导入一个“耦合损耗”的概念，下面是各种耦合度下的耦合损耗值：耦合度耦合损耗６ｄＢ１．２００ｄＢ１０ｄＢ０．４６０ｄＢ１５ｄＢ０．１４０ｄＢ２０ｄＢ０．０４０ｄＢ３０ｄＢ０．００４ｄＢ通常所说的从端口１到端口２的插入损耗是传输损耗和耦合损耗之和。

定向耦合器是一种具有定向传输特性的四端口元件，它是由耦合装置联系在一起的两对传输系统构成的，它是微波功率分配器件的一种。

一、结构原理：图中“①、②”是一条传输系统，称为主线；“③、④”为另一条传输系统，称为副线。

定向耦合器是四端口网络，端口“①”为输入端，端口“②”为直通输出端，端口“③”为耦合输出端，端口“④”为隔离端。

二、耦合器型号较多如从结构上分一般分为：微带和腔体2种。

腔体耦合器内部是2条金属杆，组成的一级耦合。

微带耦合器内部是2条微带线，组成的一个类似于多级耦合的网络。

三、主要指标：耦合度、隔离度、方向性、插入损耗、输入输出驻波比、功率容限、频段范围、带内平坦度。

以下对各项指标进行说明:耦合度：信号功率经过耦合器，从耦合端口输出的功率和输入信号功率直接的差值。

（一般都是理论值如：6dB、10dB、30dB等）耦合度的计算方法：如上图所示。

是信号功率C-A的值比如输入信号A为30dBm 而耦合端输出信号C为24dBm 则耦合度＝C-A＝30-24＝6dB，所以此耦合器为6dB耦合器。

因为耦合度实际上没有这么理想，一般有个波动的范围，比如标称为6dB的耦合器，实际耦合度可能为：5.5~6.5之间波动。

隔离度：指的是输出端口和耦合端口之间的隔离；一般此指标仅用于衡量微带耦合器。

并且根据耦合度的不同而不同：如：5－10dB为18～23dB，15dB为20～25dB，20dB（含以上）为：25～30dB；腔体耦合器的隔离度非常好所以没有此指标要求。

计算方法：如上图指的是图中的淡蓝色曲线上的损耗，使用网络分析仪将信号由B输入，测C处减小的量即为隔离度。

方向性：指的是输出端口和耦合端口之间的隔离度的值再减去耦合度的值所得的值，由于微带的方向性随着耦合度的增加逐渐减小最后30dB以上基本没有方向性，所以微带耦合器没有此指标要求，腔体耦合器的方向性一般为：1700～2200MHz时：17～19dB，824～960MHz时：18～22dB。

光定向耦合器原理
嘿，朋友们！今天咱们来聊聊光定向耦合器原理，这可真是个超级有趣的东西呢！
想象一下，光就像一群欢快奔跑的小孩子，在光定向耦合器这个大乐园里玩耍。

光定向耦合器呢，就像是一个神奇的指挥家，它能精准地引导光的走向。

比如说，你正在打电话，声音通过光纤传输，这里面光定向耦合器可就发挥大作用啦！它能确保你的声音清晰无误地传到对方那里。

那它到底是怎么做到的呢？其实啊，光定向耦合器里面有一些特殊的结构，就像迷宫里的通道一样。

这些通道能让光按照特定的路线前进。

比如说，有两条光线跑过来，光定向耦合器就能巧妙地把它们分开，让它们去往不同的地方。

哎呀，这多厉害呀！
再打个比方，光定向耦合器就像是一个超级交通警察，在光的世界里指挥着来来往往的光流。

它能够根据需要，灵活地调整光的路径，是不是很神奇呢？
我记得有一次，和朋友一起研究光通信设备，遇到了信号不稳定的问题。

我们找来找去，最后发现就是光定向耦合器那里出了点小状况。

经过一番调整，哇塞，信号立马就变得超稳定！你说这光定向耦合器重不重要？
光定向耦合器原理虽然有点复杂，但好好理解一下真的会让你觉得恍然大悟、超级有趣！它就像隐藏在光通信世界里的秘密武器，默默地发挥着巨大的作用。

怎么样，是不是很想更深入地了解它啦？
我的观点就是光定向耦合器真的是个了不起的发明，它让光通信变得更加高效和可靠！咱们真得好好感谢那些聪明的科学家们创造出这么厉害的东西呀！。

分立器件定向耦合器原理
“哎呀，这分立器件定向耦合器到底是啥玩意儿啊？”这是我心中一直的疑问。

有一天，我去小明家玩，看到他爸爸在摆弄一个奇怪的东西。

我好奇地凑过去问：“叔叔，这是啥呀？”叔叔笑着说：“这叫分立器件定向耦合器。

”嘿，这名字可真够长的！我又问：“这东西有啥用呢？”叔叔开始给我讲解起来。

分立器件定向耦合器就像一个神奇的小魔法师。

它有一些关键部件，比如传输线、耦合线啥的。

这些部件就像小魔法师的魔法棒和魔法药水一样，各自有着重要的功能呢。

传输线就像是一条高速公路，信号可以在上面快速奔跑。

耦合线呢，就像是一条小路，能从高速公路上偷偷分一点信号出来。

那它的工作原理是啥呢？就好比我们在学校里传纸条。

主信号就像要传给特定同学的纸条，在传输线上快速传递。

而耦合线呢，就像是旁边一个爱凑热闹的同学，偷偷把纸条的内容看了一眼。

这样，一部分信号就被耦合出来啦。

那这神奇的小魔法师在生活中有啥用呢？有一次，我和爸爸妈妈一起
看电视，信号不好的时候，说不定就有分立器件定向耦合器在背后帮忙呢。

它可以把信号分配到不同的地方，让我们能清晰地看到电视节目。

在手机通信里，它也起着重要的作用，就像一个小信使，把信号准确地送到我们的手机上。

哇，原来分立器件定向耦合器这么厉害！它虽然小小的，却有着大大的作用。

我觉得它就像一个默默无闻的小英雄，在我们看不见的地方努力工作着。

我以后一定要好好学习，了解更多像分立器件定向耦合器这样神奇的东西。
