定向耦合器

什么是定向耦合器定向耦合器的工作原理定向耦合器是微波测量和其它微波系统中常见的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。

它是一种有方向性的微波功率分配器，更是近代扫频反射计中不可缺少的部件，通常有波导、同轴线、带状线及微带等几种类型。

图1为其结构示意图。

它主要包括主线和副线两部分，彼此之间通过种种形式小孔、缝、隙等进行耦合。

因此，从主线端上“1”输入的功率，将有一部分耦合到副线中去，由于波的干涉或叠加，使功率仅沿副线-一个方向传输（称“正向”），而另一方向则几乎毫无功率传输（称“反向”）图2为十字定向耦合器，耦合器中端口之一终端接一内装的匹配负载。

定向耦合器的应用1、用于功率合成系统在多载频合成系统中，通常会用到3dB的定向耦合器（俗称3dB电桥），如下图所示。

这种电路常见于室内分布系统，来自两路功率放大器的信号f1和f2经过3dB定向耦合器后，每路的输出均包含了f1和f2两个频率分量，每个频率分量的幅度减少3dB。

如果将其中一个输出端接上吸收负载，另外一路输出可以作为无源互调测量系统的功率源。

如果需要进一步提高隔离度，可以外加一些器件如滤波器和隔离器。

一个良好设计的3dB电桥的隔离度可以做到33dB以上。

定向耦合器用于功率合成系统一定向沟壑区作为功率合成的另外一种应用见下图（a）。

在这个电路中，定向耦合器的方向性得到了巧妙的应用。

假设两个耦合器的耦合度均为10dB，方向性均为25dB，则f1和f2端之间的隔离为45dB。

如果f1和f2的输入均为0dBm，则合成后的输出均为-10dBm。

与下图（b）中的Wilkinson耦合器（其隔离度典型值为20dB）相比，同样输入OdBm的信号，合成后还有-3dBm （未考虑插入损耗）。

作为间样条件下的比较，我们将图（a）中的输入信号提高7dB，这样其输出就和图（b）—致了，此时，图（a）中f1和f2端的隔离度“降低”为38 dB。

定向耦合器的工作原理及作用嘿，你问定向耦合器的工作原理及作用呀，那咱就来聊聊呗。

定向耦合器呢，就像是一个有点“小聪明”的小装置。

它的工作原理其实还挺有意思的。

你可以把它想象成一个在信号传输道路上的“分流器”。

当信号在传输线中跑的时候，定向耦合器就会从这条传输线上“偷偷”地分出一部分能量来。

它是怎么做到的呢？它里面有一些特殊的结构，比如耦合线或者孔洞之类的。

这些东西就像小“窗口”，让一部分信号能通过它们“溜”到另一个通道里去。

而且它还很“聪明”地只让信号按照特定的方向分流哦，所以才叫定向耦合器嘛。

比如说，信号从左边往右边传，它就能按照设定好的方式把一部分能量准确地引导到旁边的通道里，而如果信号从右边往左边传，它可能就不会让那么多能量“溜”过去啦，是不是有点神奇那它有啥作用呢？作用可不少呢！首先，它可以用来检测信号的强度。

就好比你想知道水流有多大，放个小水表在旁边测一测一样。

定向耦合器能把传输线上的信号分出来一点，然后通过一些测量手段，你就能知道信号有多强啦。

这在很多通信系统里都很重要哦，要是信号太弱了，可能通信质量就不好，就得想办法调整啦。

其次，它还能用来实现信号的分配和合成。

比如说，你有一个信号源，想把它分成几个不同的部分送到不同的地方去，定向耦合器就可以帮你做到。

它把信号按一定的比例分出来，然后送到各个需要的地方。

反过来，如果有几个信号要合成一个，它也能在一定程度上帮忙哦，就像把几条小水流汇聚成一条大水流一样。

还有哦，在一些测量和测试设备中，定向耦合器也大有用处。

比如在射频测试中，它可以帮助工程师们准确地测量各种参数，确保设备正常工作。

我给你讲个例子吧。

有一次在一个通信基站的维护中，工作人员发现信号传输有点问题，怀疑是某个部件出了故障。

他们就用定向耦合器来检测信号的强度和分布情况。

通过它，找到了信号在传输过程中衰减比较大的地方，最后发现是一根传输线老化了。

换了新的传输线后，信号就恢复正常啦。

所以你看，定向耦合器虽然看起来小小的，但是在很多地方都发挥着重要的作用呢，你明白了不。

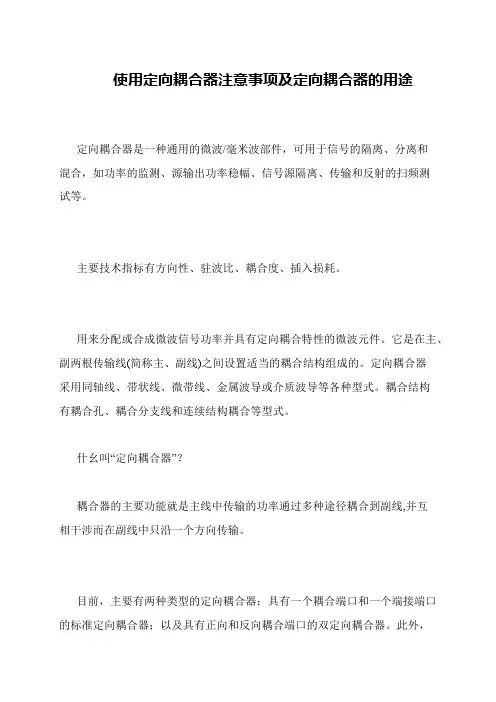

使用定向耦合器注意事项及定向耦合器的用途
 定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和
混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测
试等。

 主要技术指标有方向性、驻波比、耦合度、插入损耗。

 用来分配或合成微波信号功率并具有定向耦合特性的微波元件。

它是在主、副两根传输线(简称主、副线)之间设置适当的耦合结构组成的。

定向耦合器
采用同轴线、带状线、微带线、金属波导或介质波导等各种型式。

耦合结构
有耦合孔、耦合分支线和连续结构耦合等型式。

 什幺叫“定向耦合器”？
 耦合器的主要功能就是主线中传输的功率通过多种途径耦合到副线,并互
相干涉而在副线中只沿一个方向传输。

 目前，主要有两种类型的定向耦合器：具有一个耦合端口和一个端接端口的标准定向耦合器；以及具有正向和反向耦合端口的双定向耦合器。

此外，。

定向耦合器相关图片编辑词条参与讨论所属分类：基本物理概念天体物理学电子电子技术电子术语通信通信技术定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。

主要技术指标有方向性、驻波比、耦合度、插入损耗。

用来分配或合成微波信号功率并具有定向耦合特性的微波元件。

它是在主、副两根传输线(简称主、副线)之间设置适当的耦合结构组成的。

定向耦合器采用同轴线、带状线、微带线、金属波导或介质波导等各种型式。

耦合结构有耦合孔、耦合分支线和连续结构耦合等型式。

目录·• 工作原理·• 网络特性定向耦合器-工作原理主线中传输的功率通过多种途径耦合到副线,并互相干涉而在副线中只沿一个方向传输。

图1 图2 图3图1为矩形波导定向耦合器的三种典型耦合结构。

a是相距1/4导波长的双孔耦合;b是间距和长度都等于1/4导波长的双串联分支线耦合；c是在裂缝区域内TE和TE两种传播模式的连续耦合。

以a和b两种结构为例，从端口①输入的信号分两路耦合到副线后，朝端口④方向因行程相等而同相叠加，有输出；朝③方向则行程相差1/2导波长而反相抵消，被隔离而无输出。

图2为微带定向耦合器的两种典型的耦合结构。

a是间距和长度都等于1/4导波长的双并联的分支线耦合,b是在平行区域内电场和磁场两种结构连续耦合。

以b的结构为例,从端口①输入的信号由电场耦合在副线的两个端口上产生同相感应电压，磁场耦合则产生反相感应电压。

结果在端口④处相加而有输出，③处则抵消而呈隔离无输出。

此外,也可构成其他传输线的定向耦合器（图3）。

定向耦合器-网络特性定向耦合器可被看作为四端口网络，其特性可用散射矩阵【s】表示，即其中各端口的反射系数s ii(i=1、2、3、4)的值很小（理想值为零）,表示各端口的匹配情况；衰减系数s13=s31=s24=s42的值也很小(理想值为零)，表示隔离情况；s14=s41＝s23＝s32是耦合系数，其值根据需要而设计。

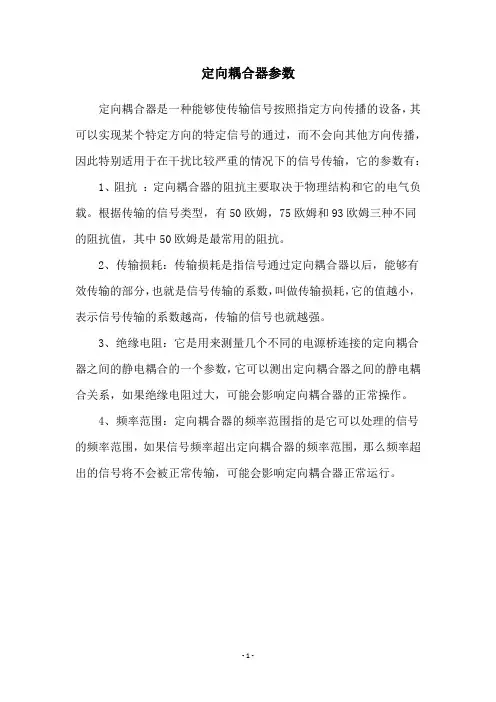

定向耦合器参数
定向耦合器是一种能够使传输信号按照指定方向传播的设备，其可以实现某个特定方向的特定信号的通过，而不会向其他方向传播，因此特别适用于在干扰比较严重的情况下的信号传输，它的参数有： 1、阻抗：定向耦合器的阻抗主要取决于物理结构和它的电气负载。

根据传输的信号类型，有50欧姆，75欧姆和93欧姆三种不同的阻抗值，其中50欧姆是最常用的阻抗。

2、传输损耗：传输损耗是指信号通过定向耦合器以后，能够有效传输的部分，也就是信号传输的系数，叫做传输损耗，它的值越小，表示信号传输的系数越高，传输的信号也就越强。

3、绝缘电阻：它是用来测量几个不同的电源桥连接的定向耦合器之间的静电耦合的一个参数，它可以测出定向耦合器之间的静电耦合关系，如果绝缘电阻过大，可能会影响定向耦合器的正常操作。

4、频率范围：定向耦合器的频率范围指的是它可以处理的信号的频率范围，如果信号频率超出定向耦合器的频率范围，那么频率超出的信号将不会被正常传输，可能会影响定向耦合器正常运行。

- 1 -。

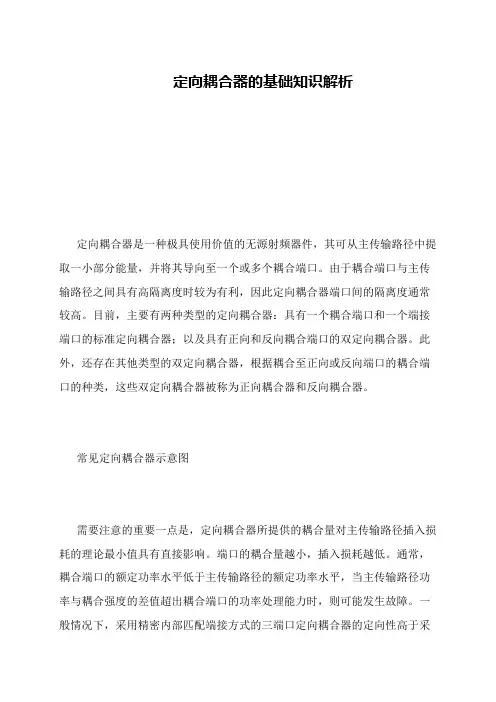

定向耦合器的基础知识解析
 定向耦合器是一种极具使用价值的无源射频器件，其可从主传输路径中提取一小部分能量，并将其导向至一个或多个耦合端口。

由于耦合端口与主传输路径之间具有高隔离度时较为有利，因此定向耦合器端口间的隔离度通常较高。

目前，主要有两种类型的定向耦合器：具有一个耦合端口和一个端接端口的标准定向耦合器；以及具有正向和反向耦合端口的双定向耦合器。

此外，还存在其他类型的双定向耦合器，根据耦合至正向或反向端口的耦合端口的种类，这些双定向耦合器被称为正向耦合器和反向耦合器。

 常见定向耦合器示意图
 需要注意的重要一点是，定向耦合器所提供的耦合量对主传输路径插入损耗的理论最小值具有直接影响。

端口的耦合量越小，插入损耗越低。

通常，耦合端口的额定功率水平低于主传输路径的额定功率水平，当主传输路径功率与耦合强度的差值超出耦合端口的功率处理能力时，则可能发生故障。

一般情况下，采用精密内部匹配端接方式的三端口定向耦合器的定向性高于采。

定向耦合器是指能够将输入信号从一个端口转移到指定的输出端口的设备。

在设计和使用定向耦合器时，需要考虑其耦合度、隔离度和定向度。

这些参数对定向耦合器的性能和使用效果具有重要影响。

一、耦合度耦合度是定向耦合器传输信号中的一种重要参数，指的是输入端口与输出端口之间的能量传输。

耦合度越高，输入端口的能量会更多地传输到输出端口，实际上就是指定向耦合器所提供的端口之间传输能量的程度。

耦合度的计算公式为：C = 10 * log10(Ws/Wi)其中C表示耦合度，单位为分贝(dB)，Ws表示输入端口的能量，Wi 表示输出端口的能量。

通常情况下，耦合度的取值范围一般在20dB 至50dB之间，不同的应用场景下，所需的耦合度也会不同。

选择合适的耦合度能够满足不同的需求。

二、隔离度隔离度是定向耦合器的另一个重要参数，用来描述输入端口和其他端口之间的隔离程度。

隔离度越高，表示输入端口与其他端口之间的干扰越小，这对于提高定向耦合器的性能和稳定性非常重要。

隔离度的计算公式如下：I = 10 * log10(Ws/Wi)其中I表示隔离度，单位也是分贝(dB)，Ws表示输入端口的能量，Wi 表示其他端口的能量。

隔离度的取值范围一般在20dB至40dB之间，隔离度越高，输入端口和其他端口之间的干扰就越小。

三、定向度定向度是描述定向耦合器在将能量从输入端口传输到指定输出端口时的效果的参数。

在使用定向耦合器时，需要考虑定向度的大小，定向度越高，表示定向器在传输时的效果越好。

定向度的计算公式如下：D = 20 * log10(sqrt((1 - |S21|^2) * (1 - |S31|^2)))其中D表示定向度，S21和S31表示定向耦合器的S参数，用来描述能量在端口之间的传输情况。

定向度的取值范围一般在20dB至30dB 之间，选择合适的定向度能够确保定向耦合器在实际使用中能够高效地传输信号。

总结在设计和使用定向耦合器时，需要充分考虑耦合度、隔离度和定向度这些重要参数。

举例说明定向耦合器的用途定向耦合器是一种用于将光信号从一根光纤耦合到另一根光纤的器件。

它通常由一个输入端口和一个或多个输出端口组成。

在光通信领域，定向耦合器被广泛应用于光纤通信系统中的信号传输和分配。

下面将从不同的应用场景出发，举例说明定向耦合器的用途。

1. 光纤通信系统中的信号分配：在一个光纤通信系统中，信号需要从一个中心节点分配到多个终端节点。

定向耦合器可以将信号从中心节点的输入端口耦合到多个输出端口，实现信号的分配。

例如，光纤到户（FTTH）网络中，定向耦合器用于将信号从光纤接入点分配到不同的用户终端。

2. 光网络中的信号传输：在光网络中，信号需要从一个网络节点传输到另一个节点。

定向耦合器可以将信号从一个输入端口耦合到另一个输出端口，实现信号的传输。

例如，光纤放大器中的输入端口和输出端口之间的光信号传输就需要通过定向耦合器来实现。

3. 光传感系统中的信号采集：在光传感系统中，光信号需要从传感器采集并传输到信号处理单元。

定向耦合器可以将光信号从传感器耦合到光纤中，实现信号的采集。

例如，光纤传感器中的光信号采集就需要通过定向耦合器来实现。

4. 光学仪器中的光信号处理：在光学仪器中，光信号需要经过一系列的处理，如分光、聚焦、衍射等。

定向耦合器可以将光信号从一个光学组件传输到另一个组件，实现光信号的处理。

例如，光学显微镜中的光信号传输就需要通过定向耦合器来实现。

5. 光学传感器中的光信号检测：在光学传感器中，光信号需要被检测并转换成电信号，以便进行信号处理和分析。

定向耦合器可以将光信号从传感器中耦合到光电探测器中，实现光信号的检测。

例如，光纤光栅传感器中的光信号检测就需要通过定向耦合器来实现。

6. 光学交换机中的光信号切换：在光学交换机中，光信号需要在不同的输入端口和输出端口之间进行切换。

定向耦合器可以将光信号从一个输入端口切换到另一个输出端口，实现光信号的切换。

例如，光电开关中的光信号切换就需要通过定向耦合器来实现。
