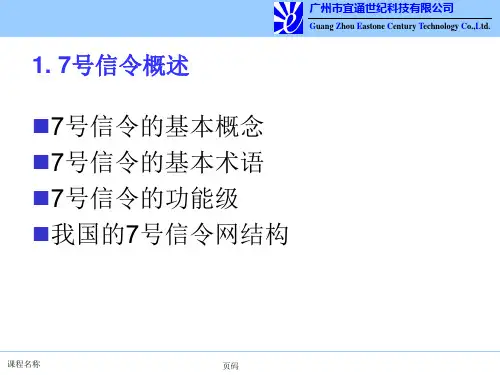

七号信令系统概述9在通信设备之间传递的各种控制信号，如占用、释放、设备忙闲状态、被叫用户号码等，都属于信令。
9信令就是各个交换局在完成呼叫接续中的一种通信语言。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
信令的分类有多种方式9按信令的功能分为：9线路信令、路由信令、管理信令9按信令的工作区域分为：9用户线信令、局间信令9按信令的信道传送方式，信令分为：9随路信令9共路信令9信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送一群话路的信令方式。
97号信令就是共路信令系统。
交换网络交换网络信令设备信令设备信令链路话路广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology 共路信令系统的特点(1)91)信道利用率高•一条64Kbit/s 的信令链路可平均为3000个中继话路服务。
•随路信令中，16个子帧的TS16仅仅为30个中继话路服务。
92)信令传送速度快•一条64Kbit/s 的信令链路每秒至少传送8000个数字。
地址号码可以在一个消息中发送完毕。
•随路信令系统的记发器信号采用收发互控信号，发送持续时间长，一个信令只能包含一个数字，如发送8位被叫号码，就需8个信令收发周期，持续几百毫秒。
在随路信令系统中，一个信令链路一般每秒传送10个左右的数字。
93)信令容量大•共路信令系统一个信令消息长度最大为272个字节，一个八位码就能表示256种不同的含义，可包含多种消息，信息容量很大。
•随路信令系统的记发器信令采用多频编码信令，前向信令为六中取二，有15种，后向为四中取二，有6种。
可见信令容量十分有限。
94)应用范围广泛，可支持ISDN、移动通信、智能网等业务95)信令网与通信网分离，便于维护和管理96)可方便地扩充新的信令规范，适应未知业务发展91)我们一般采用2M一次群数字中继传输线上的一个时隙(64kbps，TS0除外)作为信令信道，称为信令链路。
92)近年来，出现了把整个2M作为一条信令链路来使用，这就是我们所说的高速信令链路。
七号信令系统与OSI七层的对应关系L7：应用层L6：表示层L5：会话层L4：传输层L3：网络层L2：数据链路层L1：物理层图中：：智能网应用部分OMAP：操作维护应用部分CAP：CAMEL应用：移动应用部分TCAP：事务处理能力应用部分：基站子系统应用部分ISUP：ISDN用户部分电话用户部分SCCP：信令连接控制部分ISP：中间服务部分广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology七号信令系统的基本功能结构由两部分组成：9公共的消息传递部分MTP•提供一个可靠的消息传递系统。
9适合不同用户的独立用户部分UP•负责信令消息的生成、语法检查和信令过程控制。
UP UPMTP MTPSP1SP2第三级功能级第二级功能级第一级功能级用户部分消息传递部分MTP MTP 的的主要任务是保证信令消息的可靠传送，它可分为三级：信令数据链路(MTP-1)信令链路功能(MTP-2)信令网功能(MTP-3)广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology C RPG2/RPG3（GDM-H SINGLE）广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology C o.,L td HSL9信令点之间传递信令消息的最小单位，以数字编码的形式构成。
9信令单元的长度是可变的。
由多个8bit组成，插在PCM系统的某一个时隙中传输。
9MSU：消息信令单元，用于传送各用户部分的消息、信令网管理消息及信令网测试和维护消息。
9LSSU：链路状态单元，指示链路状态9FISU：填充信令单元，用于链路空或链路拥塞时填补位置F CK SIF SIO LI FIB FSN BIB BSN F8 16 8n(n≥2) 8 2 6 1 7 1 7 8F CK SF LI FIB FSN BIB BSN F8 16 8 2 6 1 7 1 7 8F CK LI FIB FSN BIB BSN F8 16 2 6 1 7 1 7 81、No.7信令网2、信令点和信令转接点3、信令链路和信令链路集4、信令点编码5、直联与准直联方式6、信令单元9N0.7信令网是独立于电信网的支撑网，是电信网中用于传输No.7信令消息的专用数据网9信令网的三要素：信令点、信令转接点、信令链路广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology信令点和信令转接点9信令点：信令网上产生和接收信令消息的节点，是信令消息的起源点和目的点9信令转接点：若某信令点既非信令源点又非目的点，其作用仅是将从一条信令链路上接收的消息转发至另一条信令链路去，则称该信令点为信令转接点。
9信令链路：连接各个信令点、信令转接点，传送信令消息的物理链路称为信令链路9信令链路组:具有相同属性的信令链路组成的一组链路组。
即指本地信令点与一个相邻的信令点之间的链路的集合。
SPa链路组链路0链路1SPb链路n广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology信令路由和信令路由组信令路由（signalling route)：具有特定优先级，与相邻局相连的信令链路的集合。
也可以说路由是消息到达相应目的局的必须经过的路径。
信令路由组（signalling route set）：信令路由集是到某一目的局所有信令路由的组合。
9链路组编码：•对链路组的编号。
对于同一信令点，链路集号是唯一的。
9信令链路编码（SLC）:•对于相邻两信令点之间的所有链路，需对其统一编号，称为SLC，它们之间的编号应各不相同，而且两局应一一对应；•对于到不同局向的信令链路可以有相同的链路编码。
SPaSPc链路集0链路集1o1o12SPb广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology 信令点编码9信令网中用于标识每一个节点的唯一编码9为便于信令网管理，国际和国内信令网采用各自独立的编号计划9国际信令网编码采用14位信令点编码，我国信令网采用24位信令点编码9我国信令网信令区的划分与我国信令网的三级结构相对应，分为主信令区、分信令区、信令点三级，这样HSTP 设在主信令区，LSTP 设在分信令区。
9我国的信令网划分为33个主信令区，每个主信令区又划分为若干个分信令区。
主信令区按中央直辖市、省和自治区设置。
一个主信令区内一般只设置一对HSTP 。
9分信令区的划分原则上以一个地区或一个地级市来进行。
一个分信令区通常设置一对LSTP ，一般设在地区或地级市电信局所在城市。
9国内信令网编码采用24位信令点编码主信令区编码信令点标识8bit 8bit 8bit分信令区编码广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology C o.,L td 源信令点与目的信令点9源信令点(OPC)：生成信令消息的信令点。
9目的信令点(DPC)：信令消息发往的信令点。
SP SPSTP 源信令点目的信令点信令转接点9信令传送方式即信令消息经由怎样的路线由起源点发送至目的地。
在七号信令系统中常用两种传送方式:•直联方式：两个信令点之间通过直达信令链路传递消息。
此时，话路和信令链路是平行的。
(STP 之间采用）•准直联方式：两个信令点之间通过预先设定的多个串接的信令链路传递消息。
（SP 之间采用）•No.7信令网以准直联为主，直联为辅。
直连方式准直连方式话路信令链路广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology 信令单元格式MSU LSSU FISUF CK SIF SIO LI FIB FSN BIB BSN F 发送方向8 16 8n(n ≥2) 8 2 6 1 7 1 7 8F CK SF LI FIB FSN BIB BSN F发送方向8 16 8 2 6 1 7 1 7 8F CK LI FIB FSN BIB BSN F发送方向8 16 2 6 1 7 1 7 89F：标志码，码型为011111109BSN：后向序号，7bit9BIB：后向指示语比特，1bit9FSN：前向序号，7bit9FIB：前向指示语比特，1bit9LI：长度指示语，指示LI和CK之间的八位位组的数目，6bit9CK：检验码，16bit以上为三种信令单元共有的部分"DPC：目的信令点编码OPC：源信令点编码SLC：信令链路编码，4bitSLS：信令链路选择码，4bitCIC：电路识别码，12bit电话用户部分TUP9支持电话业务，控制电话网的接续和运行，如呼叫的建立、监视、释放等。
ISDN用户部分ISUP9在ISDN环境中提供话音和非话业务所需的功能，以支持ISDN基本业务及补充业务。
9ISUP具有TUP的所有功能，因此可以代替TUP。
FEDCBA00010001备用主叫用户类别H1H0标记264464LKJIHGFEDCBA 地址信号地址信号数量消息表示语FEDCBA00010001备用主叫用户类别H1H0标记264464HGFEDCBA LK…BA 第1表示语8位位组地址信号地址信号数量消息表示语计费信息原被叫地址主叫用户线标识附加路由信息附加主叫用户信息闭合用户群信息网路能力或用户性信息（国内选用）88n4128n8n8n8n8n408呼叫至空闲用户的接续：呼叫至空闲用户的接续：1、IAI消息是去话MSC发的第一条消息，消息中已携带了完整的被叫用户号码和主叫用户线标识；2、当被叫用户空闲时回送ACM(地址全)消息并振铃；3、被叫应答后回送ANC(应答)消息开始通话；4、当被叫先挂机，回送CBK(挂机)消息；主叫发CLF(拆线)消息清除局间中继电路，最后用RLG(释放监护)消息来证实；如主叫先挂机，直接发CLF清除局间电路和用RLG消息证实。
路由标记电路识别码消息类型编码必备固定部分必备可变部分任选部分人工应答的正常呼叫过程SCCP的引入9通信网和通信新业务的不断发展，需传送与呼叫电路无关的消息。
9呼叫有关的消息和电路的不确定关系9DPC寻址的局限性9SI的局限性9网络上有大量非实时性消息，需预先建立虚连接9SCCP可根据以下两类地址进行寻址选路:9DPC+SSN9GT广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology SCCP和MTP的寻址移动应用部分MAP9MAP是公用陆地移动网（PLMN）在网内以及与其他网间进行互连而设计的移动网特有的信令协议规范。
