七号信令基础目录课程说明 (1)课程介绍 (1)课程目标 (1)相关资料 (1)第1章GSM信令系统简介 (2)1.1 接口和协议 (2)1.2 GSM系统中的接口和协议 (3)小结 (5)习题 (5)第2章七号信令系统概述 (6)2.1 共路信令的概念和特点 (6)2.1.1共路信令的概念 (6)2.1.2共路信令系统的特点 (7)2.2 CCS7信令网 (7)2.2.1基本术语 (7)2.2.2信令传送方式 (8)小结 (9)习题 (9)第3章七号信令系统的功能级结构 (10)3.1 功能级结构原理 (10)3.2 七号信令系统的功能级结构 (10)3.3 七号信令信号单元格式 (12)小结 (15)习题 (15)第4章消息传递部分 (17)4.1 信令数据链路 (17)4.2 信令链路功能 (17)4.3 信令网功能 (19)4.3.1信令消息处理 (19)4.3.2信令网管理 (20)小结 (20)习题 (20)第5章信令连接控制部分 (21)5.1 概述 (21)5.2 SCCP的特点和功能 (22)5.2.1 SCCP的应用特点 (22)5.2.2 SCCP网络服务功能 (22)5.3 SCCP的寻址选路功能 (25)5.4 SCCP消息格式简介 (26)5.4.1 SCCP消息结构 (26)5.4.2 SCCP消息的重要参数介绍 (28)小结 (32)习题 (32)第6章事务能力应用部分 (33)6.1 概述 (33)6.2 TCAP的基本结构 (33)6.3 TCAP消息结构简介 (34)小结 (35)习题 (35)第7章移动应用部分 (36)7.1 概述 (36)7.2 MAP消息 (37)小结 (37)习题 (37)第8章电话用户部分 (38)8.1 TUP概述及基本特点 (38)8.2 TUP消息格式和编码 (38)8.3 TUP主要消息举例 (45)8.4 TUP在MSC中的特点 (50)8.5 基本呼叫的信令程序 (51)小结 (56)习题 (56)第9章ISDN用户部分 (57)9.1 概述 (57)9.2 ISUP的消息结构和编码 (57)9.3 ISUP消息举例 (61)9.3.1初始地址消息IAM (61)9.3.2地址全消息ACM (68)9.4 ISUP基本信令流程 (73)9.4.1 ISUP在MSC(M900/1800)中的特点 (73)9.4.2 ISUP的信令程序 (73)9.4.3 ISUP在M900/1800系统中的实现 (76)小结 (77)习题 (77)习题答案 (78)插图目录图1-1 通过无线接口的各种协议 (2)图1-2 GSM系统的信令结构 (3)图1-3 GSM系统信令模型 (4)图2-1 共路信令系统 (6)图2-2 我国信令网的三级结构 (7)图2-3 直联方式 (8)图2-4 准直联方式 (9)图3-1 七号信令系统功能划分原理 (10)图3-2 七号信令系统与OSI层次结构的对应关系 (11)图3-3 三种信号单元格式 (13)图3-4 SIO字段结构 (14)图4-1 消息传递部分三级结构 (17)图4-2 信令消息处理的功能组成 (19)图4-3 消息路由功能 (19)图5-1 SCCP在信令网中和其他功能要素关系 (22)图5-2 无连接型SCCP程序 (24)图5-3 面向连接SCCP程序 (25)图5-4 SCCP消息结构 (27)图5-5 地址编码形式 (29)图5-6 地址表示语 (29)图6-1 TCAP的分层结构 (34)图6-2 TCAP信息元结构 (35)图8-1 电话消息信号单元格式 (39)图8-2 TUP消息的标记 (39)图8-3 呼叫监视消息格式 (45)图8-4 带附加信息的初始地址消息(IAI)编码格式 (46)图8-5 闭合用户群信息字段 (49)图8-6 主叫用户线标识格式 (50)图8-7 呼叫至空闲用户的接续 (51)图8-8 呼叫遇用户忙等的接续 (52)图8-9 移动用户呼叫外地固定用户 (53)图8-10 移动用户呼叫国际用户 (53)图8-11 国外用户呼叫国内移动用户 (54)图8-12 移动用户呼叫特服台 (54)图8-13 TUP至No.1呼叫成功的接续的信令配合 (55)图8-14 No.1至TUP呼叫成功的接续的信令配合 (56)图9-1 ISUP消息一般格式和发送顺序 (58)图9-2 ISUP消息路由标记格式 (58)图9-3 ISUP消息电路识别码格式 (59)图9-4 被叫用户号码参数字段的格式 (66)图9-5 成功呼叫接续基本信令程序 (74)图9-6 不成功呼叫接续基本信令程序 (74)图9-7 ISUP和No.1的信令配合过程 (75)图9-8 ISUP和TUP的信令配合过程 (76)图9-9 ISUP和CC、MT、MTP的关系 (76)MA000002 七号信令基础课程说明Issue 3.3课程说明课程介绍本教材适用于华为M900/M1800数字蜂窝移动通信系统NSS和BSS侧。

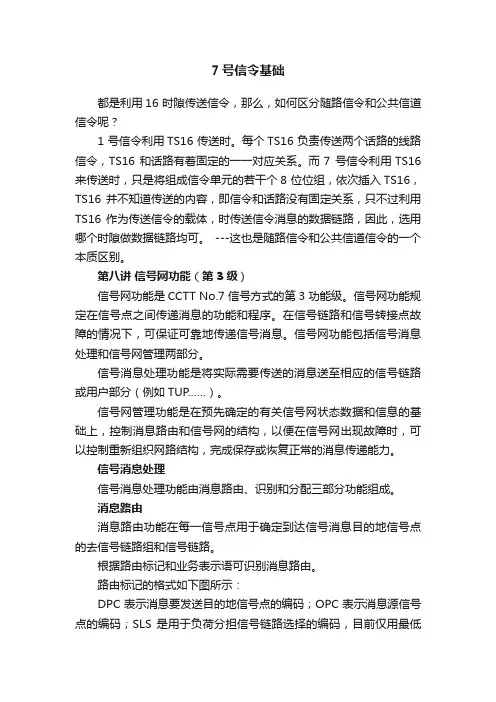

7号信令基础都是利用16 时隙传送信令,那么,如何区分随路信令和公共信道信令呢?1 号信令利用TS16 传送时。
每个TS16 负责传送两个话路的线路信令,TS16 和话路有着固定的一一对应关系。
而7 号信令利用TS16 来传送时,只是将组成信令单元的若干个8 位位组,依次插入TS16,TS16 并不知道传送的内容,即信令和话路没有固定关系,只不过利用TS16 作为传送信令的载体,时传送信令消息的数据链路,因此,选用哪个时隙做数据链路均可。
---这也是随路信令和公共信道信令的一个本质区别。
第八讲信号网功能(第3 级)信号网功能是CCTT No.7 信号方式的第3 功能级。
信号网功能规定在信号点之间传递消息的功能和程序。
在信号链路和信号转接点故障的情况下,可保证可靠地传递信号消息。
信号网功能包括信号消息处理和信号网管理两部分。
信号消息处理功能是将实际需要传送的消息送至相应的信号链路或用户部分(例如TUP……)。
信号网管理功能是在预先确定的有关信号网状态数据和信息的基础上,控制消息路由和信号网的结构,以便在信号网出现故障时,可以控制重新组织网路结构,完成保存或恢复正常的消息传递能力。
信号消息处理信号消息处理功能由消息路由、识别和分配三部分功能组成。
消息路由消息路由功能在每一信号点用于确定到达信号消息目的地信号点的去信号链路组和信号链路。
根据路由标记和业务表示语可识别消息路由。
路由标记的格式如下图所示:DPC 表示消息要发送目的地信号点的编码;OPC 表示消息源信号点的编码;SLS 是用于负荷分担信号链路选择的编码,目前仅用最低的4 比特,且其余4 比特在电话消息标记中作为CIC的一部分,在其它消息时置0000。
消息的识别和分配消息识别是在一信号点收到一消息后的处理方法,用以确定该信号点是否为消息的终点。
在分析路由标记后,如果该信号点是消息的终点,则传送到消息分配功能。
如果该信号不是消息的终点,则该信号点是一信号转接点,此消息传递给消息路由功能,再发送到新选择的信号链路。
七号信令一、NO.7系统在S12中硬件结构1、硬件介绍:IPTM:(INTIGRATE PACKET TRUNK MODULE)集成报文中继模块DTRI(数字中继板,类型I)是IPTM完成七号信令处理的主要功能板,与DTUA结构相似,DTRI中也有中继物理接口和TRAC (中继访问电路),TRAC的功能也与DTUA的相似,只是不再有CAS信息提取功能。
这样,话音信道(VOICE CHANNEL)进入DTRI 后,经8/16比特转换,由TRAC经MCUB进入交换网络。
由于信令消息可能来自IPTM模块所连的中继,也可能经别的中继模块进入,再经DNS送入负责七号信令处理的IPTM。
为了使信令方式更通用,携带信令消息的CH16如果直接进入处理信令的DTRI,也必须经过TI交换,选面级的反射,再回到该IPTM 模块,这称之为信道16环路(CH16 LOOP)带有信令消息的CH16经MCUB的TI进入OBCI,再到达一个ILC。
当ILC检测到信令消息后,将信令消息送入一个存储器(RAM)作初步处理,处理结束后通知OBC。
OBC再到RAM中读取信令消息,判定信令消息的目标后,或者将信令消息经OBCI,MCUB,DSN送往相应话路所在的DTUA,或者将信令信息送往负责向目标所在交换局发送信令信息的IPTM中,此时IPTM所完成的是信令转接点(STP—SINGNALLING TRANSFER POINT)的功能。
一个七号信令的路由(ROUTE)通常由基于DTUA板的不含信令信道的一定数目的链路,和少两条其中每条都有一个信令信道的链路组成,而信令链路是基于DTRI板。
高性能公共信道信令模块(HCCM)在A1000 S12中,除了IPTM外,HCCM也可处理七号信令,DTUA把传送信令信息的的信道送往一个HCCM,由它完成对七号信令的处理HCCM由一块MCUA和最多8块SLTA(信令链路终端板,类型I)组成信令信道(CH16)由中继进入DTUA,经过网络交换,送入HCCM 的MCUA再由与SLTA板对应的一个固定信道送入信令链路终端板(SLTA)中。
NO.7电信网的基本概念一、概念解释1、SP(Signaling Point):七号信令网上,连接七号信令链路的节点称为信令点,信令点是处理控制消息。
2、STP(Signaling Transfer Point):它是NO.7消息传送的中转节点,STP将消息从一条信令链路传送到另外一条信令链路上去,而并不处理这些消息。
STP可以是交换机的一部分,也可以单独存在.3、STPSP:既作信令点又作信令转接点,S12既可以完成SP功能又兼作STP(通过数据控制)。
4、MTP(Message Transfer Part):NO.7层次中,从LEVEL 1到LEVEL 3的部分称为MTP消息传递部分。
5、Signaling Link:信令链路是信令点之间传送信令消息的链路。
由数据链路和数据链路两端的终端电路组成,完成LEVEL 2的功能.6、Data Link:是双向以固定速率传送数据的通路。
在S12中,数据链路是指以64KBIT/S速率传输双向CHANNEL,是标准PCM 31个CHANNEL中的一个CHANNEL。
7、Signaling Terminal:信令终端是指执行信令数据链路的功能单元。
这些功能包括:错误检测,信号单元分界,信号单元定位,初始定位,错误校正。
在RELEASE 7X中,可能存在三种不同的信令终端:IPTM,HCCM,CCSM。
8、Link Group:链路群是指连接在两个信令点之间所有具有相同特性的信令链路组合。
一个链路组最多可有16根信令链路。
9、Link Set:链路集合是指连接在两个信令点之间所有信令链路群的集合。
一个链路集合最多有15个信令组,但最多只有16根链路。
在RELEASE 7X中,链路集合用DR(DynamicRoute Index动态路由指针)来表示。
10、Combined Linkset:复合链路集合是指到某一目的局信令话务可以用不同的信令链路集合来分担。
用于分担信令话务的信令链路集合称作复合信令链路。
GS_SP01_C2+3 七号信令基础课程目标:●了解NO.7信令系统的基本概念、分层结构和功能●掌握七号信令网网络结构●掌握信令消息结构●掌握MTP层功能参考资料●《NO.7信令系统》北京邮电大学出版社●《共路信令系统》培训讲义CSUA-040-C1 NO.7信令系统ii第1章 七号信令网知识点● 信令网的基本概念● 信令网的基本构成● 我国信令网的建设信令网是我们国家重点建设的支撑网之一,合理规划和建设信令网对高效可靠传递信令信息,减少网络负担,降低投资成本有着重要意义。
对于网络的维护人员而言,熟悉和了解信令网的建设,对分析GT 有很大的帮助。
1.1 信令网的基本概念公共信道信令的基本特点是传送话音的通道和信令的通道相分离,有单独的传送信令的通道,将这些传送信令的通道组合起来,就构成了信令网。
NO.7信令系统控制的对象是一个电路交换的信息传送网络,但NO.7信令本身的传输和交换设备构成了一个单独的信令网,是叠加在电路交换网上的一个专用的计算机通信网。
1.1.1 信令网的组成信令网通常由三部分构成,它们分别是信令点(SP :Signaling Point )、信令转接点(STP :Signaling Trabsfer Point )、和信令链路(SL :Signaling Link )。
● 信令点(SP ):信令点是处理控制消息的节点,产生消息的信令点为该消息的起源点,消息到达的信令点为该消息的目的信令点。
● 信令转接点(STP ):具有信令转发功能,能将信令消息冲一条信令链路转送到另一条信令链路的信令节点称为信令转接点。
信令转接点分为综合型和独立型两种,独立型的信令转接点只具有转接功能,综合型除具有转接功能之外,还具有用户部分。
第1章七号信令网●信令链路(SL):两个信令点之间传送信令消息的链路称为信令链路。
直接连接两个信令点的一组链路构成一个信令链路组。
1.1.2 信令点编码为了便于信令网的管理,国际和各国的信令网是独立的,每个信令网具有自己的信令编码规则。
