中国1号信令与7号信令的区别

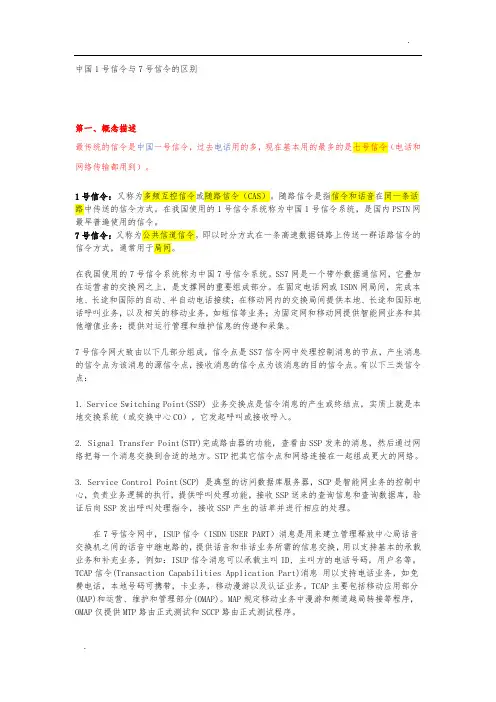

中国1号信令与7号信令的区别第一、概念描述最传统的信令是中国一号信令，过去电话用的多，现在基本用的最多的是七号信令（电话和网络传输都用到）。

1号信令：又称为多频互控信令或随路信令（CAS）。

随路信令是指信令和话音在同一条话路中传送的信令方式。

在我国使用的1号信令系统称为中国1号信令系统，是国内PSTN网最早普遍使用的信令。

7号信令：又称为公共信道信令。

即以时分方式在一条高速数据链路上传送一群话路信令的信令方式，通常用于局间。

在我国使用的7号信令系统称为中国7号信令系统。

SS7网是一个带外数据通信网，它叠加在运营者的交换网之上，是支撑网的重要组成部分。

在固定电话网或ISDN网局间，完成本地、长途和国际的自动、半自动电话接续；在移动网内的交换局间提供本地、长途和国际电话呼叫业务，以及相关的移动业务，如短信等业务；为固定网和移动网提供智能网业务和其他增值业务；提供对运行管理和维护信息的传递和采集。

7号信令网大致由以下几部分组成，信令点是SS7信令网中处理控制消息的节点，产生消息的信令点为该消息的源信令点，接收消息的信令点为该消息的目的信令点。

有以下三类信令点：1. Service Switching Point(SSP) 业务交换点是信令消息的产生或终结点，实质上就是本地交换系统（或交换中心CO），它发起呼叫或接收呼入。

2. Signal Transfer Point(STP)完成路由器的功能，查看由SSP发来的消息，然后通过网络把每一个消息交换到合适的地方。

STP把其它信令点和网络连接在一起组成更大的网络。

3. Service Control Point(SCP) 是典型的访问数据库服务器，SCP是智能网业务的控制中心，负责业务逻辑的执行，提供呼叫处理功能，接收SSP送来的查询信息和查询数据库，验证后向SSP发出呼叫处理指令，接收SSP产生的话单并进行相应的处理。

在7号信令网中，ISUP信令（ISDN USER PART）消息是用来建立管理释放中心局话音交换机之间的话音中继电路的，提供话音和非话业务所需的信息交换，用以支持基本的承载业务和补充业务，例如：ISUP信令消息可以承载主叫ID, 主叫方的电话号码，用户名等。

七号信令简介

45
基本校正方法
46
(2) 预防循环重发校正方法（PCR方法）

该方法的最主要的特点是取消了负证实，即接收端接发现信令单元错误时，不要求对端重发。而是由发送端主动重发未证实的MSU来纠正错误的。
47
预防循环重发校正方法（PCR）的步骤
在发送端收到正证实时，将得到证实的MSU从重发缓冲区中释放。无新的MSU要求发送时，自动循环重发未得到证实的存储在重发缓冲区中的MSU。当有新的MSU要求发送时，则中断循环，发 MSU。无新的MSU要求发送，且重发缓冲区也无未证实的MSU发送时，发FISU。
10
随路信令
11
公共信道信令（共路信令）
12
公共信道信令的特点

局间的公共信道信令链路由两端的信令终端设备和它们之间的数据链路组成公共信道信令由数字编码的信令单元（SU）组成，采用分组方式发送一条数据链路要传送若干话路的信令由于话路和信令通道分开，所以要对话路进行单独的导通检验必须要设置备用设备，以保证可靠性在多段接续中，信令消息按逐段转发方式工作
43
控制信息前向顺序号码 (FSN) 后向顺序号码 (BSN) 后向指示比特(BIB) 前向指示比特(FIB)
功能顺序控制检测差错接收证实重发请求重发表示
说明表示发送的信令单元号码收到的信令单元 FSN 与预期的不符表示已正确接收的最新信令单元用改变 BIB 极性，请求重发 BSN＋1 的信令单元根据 BIB 状态，改变 FIB 使之与 BIB 一致，表示重新开始
26
长度指示语：LI

表示LI至CK间的8位位组数。

No.7信令网的结构

七号信令系统概述课程内容信令基本概念No.7信令基本术语No.7信令系统的功能级我国No.7信令网的结构课程目标了解No.7信令的基本概念掌握No.7的功能级结构了解我国No.7信令系统的网络结构课程内容信令基本概念No.7信令基本术语No.7信令系统的功能级我国No.7信令网的结构第一节信令基本概念1、什么是信令2、信令的分类3、随路信令4、共路信令5、共路信令的优点1.1 什么是信令(Signalling)✓在通信设备之间传递的各种控制信号，如占用、释放、设备忙闲状态、被叫用户号码等，都属于信令。

✓信令就是各个交换局在完成呼叫接续中的一种通信语言。

信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

1.2 信令的分类信令的分类有多种方式✓按信令的功能分为：✓线路信令、路由信令、管理信令✓按信令的工作区域分为：✓用户线信令、局间信令✓按信令的信道传送方式，信令分为：✓随路信令✓共路信令1.3 随路信令(Common Associate System)交换网络交换网络信令设备信令设备信令信息走话路✓随路信令是信令消息在对应的话音通道上传送的信令方式。

✓中国一号就是随路信令系统。

1.4 共路信令(Common Control System)✓信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送一群话路的信令方式。

✓中国七号就是共路信令系统。

交换网络交换网络信令设备信令设备信令链路话路共路信令系统的传送方式✓1)我们一般采用2M一次群数字中继传输线上的一个时隙(64kbps，TS0除外)作为信令信道，称为信令链路。

✓2)模拟传输线上也可以传送七号信令，借助MODEM发送信令消息，典型速率为2400bps和4800bps 。

1.5 共路信令系统的特点(1)✓1)信道利用率高•一条64Kbit/s的信令链路可平均为3000个中继话路服务。

•随路信令中，16个子帧的TS16仅仅为30个中继话路服务。

七号信令原理和信令流程解释

信令链路(Signaling Link):连接各个信令点、传送信令消息得物理链路称为信令链路。通常信令链路就就是通信网中通信链路得一部分,它可以就是透明得数字通路,也可以就是高质量得模拟通路,可以就是有线传输媒体,也可以就是无线传输媒体。例如:光纤、PCM中继线中得某一时隙或卫星、数字微波中得某一波道。
TUP呼叫信令流程
LS
主叫先挂机
IAI ACM 回铃音 ANC
通话 CLF RLG
通话 CBK CLF RLG
LS
被叫先挂机
(a) 呼叫遇被叫空闲
LS
LS
IAI
SLB, STB, LOS UNN, SST
忙音、空号音或录音通知 CLF
RLG
(b) 呼叫遇被叫忙
TUP呼叫信令流程(续)
LS
LS
邻接信令点:有信令链路组直接互联得两个信令点称为邻接信令点。
非邻接信令点:没有信令链路组直接互联得两个信令点称为非邻接信令点。
源信令点(Original Signaling Point):生成信令消息得信令点,即源端用户部分得所在点称为该消息得源点。
目得信令点(Destination Signaling Point):信令消息发往得信令点,即接收端用户部分得所在点称为该消息得目得信令点。
拜访位置寄存器VLR(Visitor Location Register):一个动态数据库,负责它所管辖区域内出现得一动用呼得数据,包含处理用户建立、接收呼叫所需得信息。一个VLR可以负责一个或几个MSC区域,可以为移动用户分配移动用户漫游号码(MSRN)、临时移动用户识别(TMSI),并在建立呼叫时从MSC接收到得MSRN、国际移动用户识别(IMSI)或TMSI识别出MS。

7号信令介绍No.7(ISUP、TUP)全解

主叫用户类别的问题我国对主叫用户类别定义的比较详细，但也带来的处理问题的复杂性。
0x01--0x09 话务员 0x0A 普通用户长----长长------市 0x0B 优先用户长----长长----市市---市 0x0C 数据呼叫 0x0D 测试呼叫 0x11---0x15 0xF1----0xF5 用于市---长 0x18 0xF8 普通用户市---市
GSM
ACM
ZXJ10B在收到IAM后，缺省是向前方发GRQ请求主叫用户号码，若前转过，则还请求原被叫用户号码，这个过程是可控制的。若被叫用户具有CID功能，ZXJ10B也会发起请求。
ISUP中的INR/INF的作用等同于GRQ/GSM。
ZXJ10B在落地接续时，若无有效的主叫号码时，会向前方发 INR请求。长途落地地时，若无主叫用户类别，也会向前方请求。
IAM/IAI消息解释地址信号数量 4 消息表示语 12 2 主叫用户类别 6
地址信号 n*8 IAM ：18 02 C4 01 03 70 88 02 00
IAI： 18 02 C4 01 03 70 88 02 00 10 80 54 32 00 F0
ISUP部分的介绍
主要标准： Q.761 ISUP系统功能描述 Q.762 消息和信号的一般功能 Q.763 格式和编码 Q.764 信令过程 Q.730 ISDN补充业务主要用于ISDN网中电路交换业务控制，包括话音和非话业务控制所必须的信令消息、功能和过程。
可以通过修改振铃定时器，来使发端先行发CLF消息，提高接通率。 TUP T172 T173 T174 ALS T240
中继失败放语音的问题对于入中继的呼叫，当遇到诸如空号，用户忙等情况时，可以通过播放语音提示，通知用户。为使用户能够听到语音，需要把后向话路接通，这需要后向发 ACM信号，使的话路接通。中继失败播放语音---->ICP表中，针对每种语音是否需要中继提供。

NO7信令的分类以及各自的特点

面主要讲述了NO7信令的分类以及各自的特点。

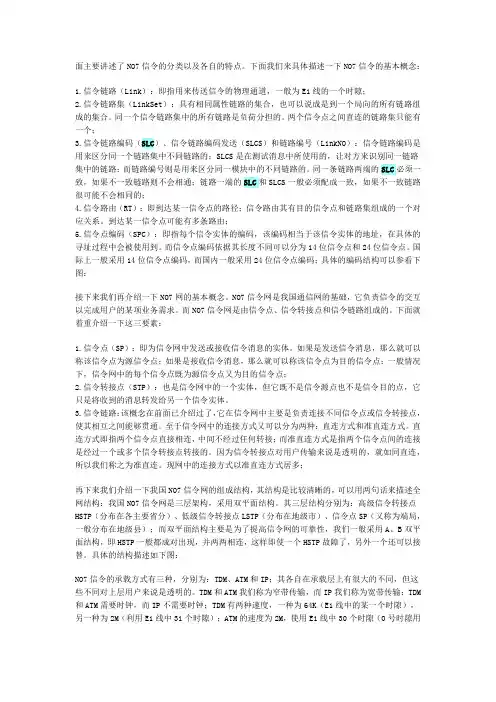

下面我们来具体描述一下NO7信令的基本概念：1.信令链路（Link）：即指用来传送信令的物理通道，一般为E1线的一个时隙；2.信令链路集（LinkSet）：具有相同属性链路的集合，也可以说成是到一个局向的所有链路组成的集合。

同一个信令链路集中的所有链路是负荷分担的。

两个信令点之间直连的链路集只能有一个；3.信令链路编码（SLC）、信令链路编码发送（SLCS）和链路编号（LinkNO）：信令链路编码是用来区分同一个链路集中不同链路的；SLCS是在测试消息中所使用的，让对方来识别同一链路集中的链路；而链路编号则是用来区分同一模块中的不同链路的。

同一条链路两端的SLC必须一致，如果不一致链路则不会相通；链路一端的SLC和SLCS一般必须配成一致，如果不一致链路很可能不会相同的；4.信令路由（RT）：即到达某一信令点的路径；信令路由其有目的信令点和链路集组成的一个对应关系。

到达某一信令点可能有多条路由；5.信令点编码（SPC）：即指每个信令实体的编码，该编码相当于该信令实体的地址，在具体的寻址过程中会被使用到。

而信令点编码依据其长度不同可以分为14位信令点和24位信令点。

国际上一般采用14位信令点编码，而国内一般采用24位信令点编码；具体的编码结构可以参看下图：接下来我们再介绍一下NO7网的基本概念。

NO7信令网是我国通信网的基础，它负责信令的交互以完成用户的某项业务需求。

而NO7信令网是由信令点、信令转接点和信令链路组成的。

下面就着重介绍一下这三要素：1.信令点（SP）：即为信令网中发送或接收信令消息的实体。

如果是发送信令消息，那么就可以称该信令点为源信令点；如果是接收信令消息，那么就可以称该信令点为目的信令点；一般情况下，信令网中的每个信令点既为源信令点又为目的信令点；2.信令转接点（STP）：也是信令网中的一个实体，但它既不是信令源点也不是信令目的点，它只是将收到的消息转发给另一个信令实体。

七号信令基础介绍

GS_SP01_C2+3 七号信令基础课程目标：●了解NO.7信令系统的基本概念、分层结构和功能●掌握七号信令网网络结构●掌握信令消息结构●掌握MTP层功能参考资料●《NO.7信令系统》北京邮电大学出版社●《共路信令系统》培训讲义CSUA-040-C1 NO.7信令系统ii第1章七号信令网知识点● 信令网的基本概念● 信令网的基本构成● 我国信令网的建设信令网是我们国家重点建设的支撑网之一，合理规划和建设信令网对高效可靠传递信令信息，减少网络负担，降低投资成本有着重要意义。

对于网络的维护人员而言，熟悉和了解信令网的建设，对分析GT 有很大的帮助。

1.1 信令网的基本概念公共信道信令的基本特点是传送话音的通道和信令的通道相分离，有单独的传送信令的通道，将这些传送信令的通道组合起来，就构成了信令网。

NO.7信令系统控制的对象是一个电路交换的信息传送网络，但NO.7信令本身的传输和交换设备构成了一个单独的信令网，是叠加在电路交换网上的一个专用的计算机通信网。

1.1.1 信令网的组成信令网通常由三部分构成，它们分别是信令点（SP ：Signaling Point ）、信令转接点（STP ：Signaling Trabsfer Point ）、和信令链路（SL ：Signaling Link ）。

● 信令点（SP ）：信令点是处理控制消息的节点，产生消息的信令点为该消息的起源点，消息到达的信令点为该消息的目的信令点。

● 信令转接点（STP ）：具有信令转发功能，能将信令消息冲一条信令链路转送到另一条信令链路的信令节点称为信令转接点。

信令转接点分为综合型和独立型两种，独立型的信令转接点只具有转接功能，综合型除具有转接功能之外，还具有用户部分。

第1章七号信令网●信令链路（SL）：两个信令点之间传送信令消息的链路称为信令链路。

直接连接两个信令点的一组链路构成一个信令链路组。

1.1.2 信令点编码为了便于信令网的管理，国际和各国的信令网是独立的，每个信令网具有自己的信令编码规则。

No.7信令系统概述

No.7信令系统是按照分层结构来设计的；
在黄皮书中，主要考虑的数字电话网和采用电路交换方式的数据通信网中传送各种与电路有关的控制信息，所以只按照4个功能级设计；
在红皮书和蓝皮书中，为了适应新业务的需要， No.7 信令系统的分层结构向OSI的七层模型靠近，增叫了一些信的功能；
2020/3/2
随着数字交换和数字传输技术的发展，随路信令不能满足现代通信网的需要，提出了公共信道信令的概念。
2020/3/2
电子信息学院现代通信网中心
3
公共信道信令（ccs）
• 设置一条与话路分开的独立的高速数据链路，专门负责传送一群话路的信令；
• 最早的公共信令系统是ITU-T(原CCITT)在60年代建议的No.6信令系统。
2020/3/2
电子信息学院现代通信网中心
18
3 与7层协议并存的NO.7信令结构
OSI层
应用层
表示层会晤层传输层
网络层数据链路层
物理层
TC TCAP
ISP
CCS7层
ISUP TUP DUP
4
SCCP
3
消息传递部分
MTP（1－3层）
2 1
4 功能说明
（1）MTP和SCCP构成网络的业务部分，相当于OSI低三层，为高层提供消息的可靠传送；
• 主要用于模拟电话网，后来补充了数字形式，也可用于数字网；
• 总体上，不能满足现代通信网的发展需要，目前已经很少使用；
• 目前广泛使用的公共信道信令系统是No.7信令系统。
2020/3/2
电子信息学院现代通信网中心
4
1.2 No.7信令发展
1 标准化发展进程
1973年ITU-T开始对No.7信令研究； 1980年第一次提出了No.7信令建议（1980年黄皮书），包括：

简述七号信令系统的基本原理及应用

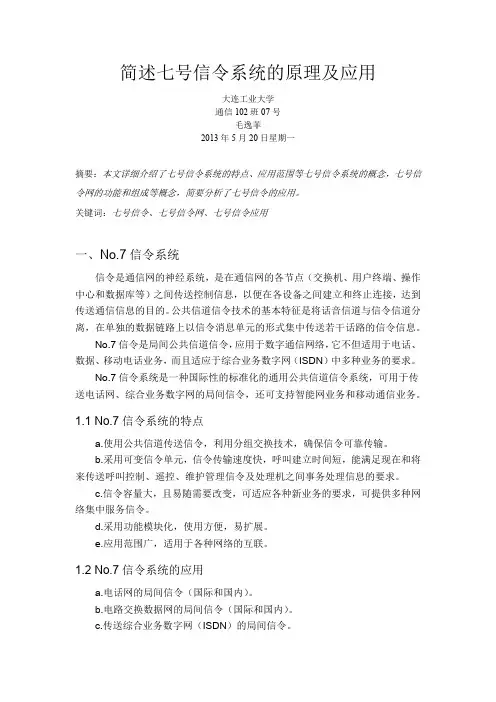

简述七号信令系统的原理及应用大连工业大学通信102班07号毛逸菲2013年5月20日星期一摘要：本文详细介绍了七号信令系统的特点、应用范围等七号信令系统的概念，七号信令网的功能和组成等概念，简要分析了七号信令的应用。

关键词：七号信令、七号信令网、七号信令应用一、No.7信令系统信令是通信网的神经系统，是在通信网的各节点（交换机、用户终端、操作中心和数据库等）之间传送控制信息，以便在各设备之间建立和终止连接，达到传送通信信息的目的。

公共信道信令技术的基本特征是将话音信道与信令信道分离，在单独的数据链路上以信令消息单元的形式集中传送若干话路的信令信息。

No.7信令是局间公共信道信令，应用于数字通信网络，它不但适用于电话、数据、移动电话业务，而且适应于综合业务数字网（ISDN）中多种业务的要求。

No.7信令系统是一种国际性的标准化的通用公共信道信令系统，可用于传送电话网、综合业务数字网的局间信令，还可支持智能网业务和移动通信业务。

1.1 No.7信令系统的特点a.使用公共信道传送信令，利用分组交换技术，确保信令可靠传输。

b.采用可变信令单元，信令传输速度快，呼叫建立时间短，能满足现在和将来传送呼叫控制、遥控、维护管理信令及处理机之间事务处理信息的要求。

c.信令容量大，且易随需要改变，可适应各种新业务的要求，可提供多种网络集中服务信令。

d.采用功能模块化，使用方便，易扩展。

e.应用范围广，适用于各种网络的互联。

1.2 No.7信令系统的应用a.电话网的局间信令（国际和国内）。

b.电路交换数据网的局间信令（国际和国内）。

c.传送综合业务数字网（ISDN）的局间信令。

d.各种集中维护、管理中心的信息传递业务。

e.智能网业务。

f.传送移动通信网中与用户移动有关的各种控制信息。

1.3 中国No.7信令系统结构七号信令系统由消息传递部分(MTP)和多个不同的用户部分(UP)组成，主要包括电话用户部分（TUP）、数据用户部分（DUP）和其他用户部分等。

七号信令基础知识

• SIF：信令信息字段，相当于每种消息的消息头部分
信令网功能
• 信令消息处理（消息识别、消息分配、消息管理） • 信令网管理（信令链路倒换、倒回；强制重选路由、受控重选路由；管理阻断；信令点再启动；信令业务流量控制）
常用参数
• OPC：本地信令点编码(24位） • DPC：目的地信令点编码(24位） • SLC：信令链路选择码（4位），用于负载分担 • CIC：电路编码（12位）
SP：信令点 STP：信令转接点 Link Set：链路组 Route：路由
信令点连接方式
信令点直连工作方式信令点信令关系信令链路组信令点路链组
信令点
链路组
信令转链路信令转接点组接点准直连工作方式
No.7总体结构
No.7信令系统用户 OMAP INAP TCAP MAP I S U P T U P
• 模拟传输系统：4.8k bit/s
信令链路功能
• • • • • • 信号单元定界差错检测差错校正初始定位信令链路错误监视流量控制
基本信号单元格式
• MSU：消息信号单元
• LSSI：链路状态信号单元
• FISU：插入信号单元
MSU的主要部分
• SIO：业务信息8位码组，用来表示业务类别（信令网管理消息、信令网测试和维护消息、SCCP、TUP、ISUP、DUP、备用 …)
HBA 面向硬件故障的群闭塞证实消息(Hardware faliure oriented group blocking-acknowledgement message) HGB 面向硬件故障的群闭塞解除消息(Hardware failure oriented group blicking messages) HGU 面向硬件故障的群闭塞解除消息(Hardware failure oriented group unblocking message) HUA 面向硬件故障的群闭塞解除证实消息(Hardware failure oriented group unblocking-acknowledgement message) IAI 带有附加信息的初始地址消息(Initial address message with additional information) IAM 初始地址消息(Initial address message) LOS 线路不工作信号(Line-out-of-service signal) MBA 面向维护的群闭塞证实消息(Maintenance oriented group blocking acknowledgement message) MGB 面向维护的群闭塞消息(Maintenance oriented group blocking message) MGU 面向维护的群闭塞解除消息9Maintenance oriented group unblocking message)
