七号信令基础第1章 GSM信令系统简介我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。
在通信系统中，我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
GSM系统中，信令消息具体体现在接口的协议和规范上，我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。
1.1 接口和协议接口代表两个相邻实体之间的连接点，而协议是说明连接点上交换信息需要遵守的规则。
两个相邻实体要通过接口传送特定的信息流，这种信息流必须按照一定的规约，也就是双方应遵守某种协议，这样信息流才能为双方所理解。
不同的实体所传送的信息流不同，但其中也可能有一些共同性，因此，某些协议可以用在不同的接口上，同一接口会用到多种协议。
图1-1表示了在无线接口（Um接口）上存在的不同协议，其中SS规程用于移动台对HLR设置补充业务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。
图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口，例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。
图1-2表示了GSM 系统的信令结构，横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施；纵向对应于各个功能层面，从最低的传输层开始，逐步到各种高层面。
MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口，它们涉及到GSM 系统中的许多重要协议。

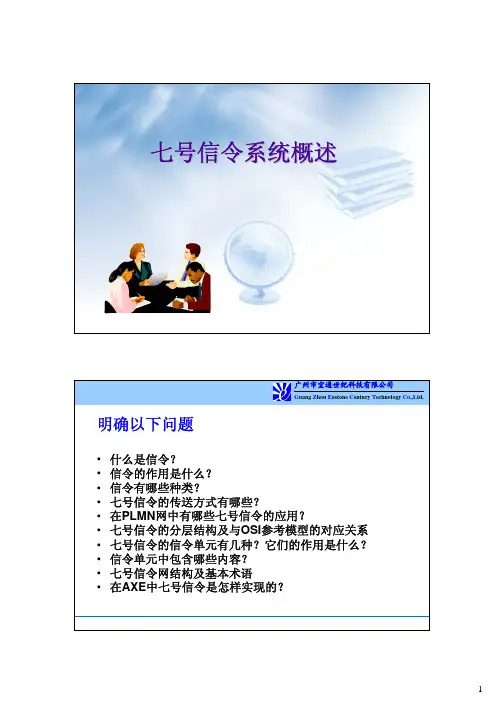

七号信令系统概述9在通信设备之间传递的各种控制信号，如占用、释放、设备忙闲状态、被叫用户号码等，都属于信令。
9信令就是各个交换局在完成呼叫接续中的一种通信语言。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
信令的分类有多种方式9按信令的功能分为：9线路信令、路由信令、管理信令9按信令的工作区域分为：9用户线信令、局间信令9按信令的信道传送方式，信令分为：9随路信令9共路信令9信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送一群话路的信令方式。
97号信令就是共路信令系统。
交换网络交换网络信令设备信令设备信令链路话路广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology 共路信令系统的特点(1)91)信道利用率高•一条64Kbit/s 的信令链路可平均为3000个中继话路服务。
•随路信令中，16个子帧的TS16仅仅为30个中继话路服务。
92)信令传送速度快•一条64Kbit/s 的信令链路每秒至少传送8000个数字。
地址号码可以在一个消息中发送完毕。
•随路信令系统的记发器信号采用收发互控信号，发送持续时间长，一个信令只能包含一个数字，如发送8位被叫号码，就需8个信令收发周期，持续几百毫秒。
在随路信令系统中，一个信令链路一般每秒传送10个左右的数字。
93)信令容量大•共路信令系统一个信令消息长度最大为272个字节，一个八位码就能表示256种不同的含义，可包含多种消息，信息容量很大。
•随路信令系统的记发器信令采用多频编码信令，前向信令为六中取二，有15种，后向为四中取二，有6种。
可见信令容量十分有限。
94)应用范围广泛，可支持ISDN、移动通信、智能网等业务95)信令网与通信网分离，便于维护和管理96)可方便地扩充新的信令规范，适应未知业务发展91)我们一般采用2M一次群数字中继传输线上的一个时隙(64kbps，TS0除外)作为信令信道，称为信令链路。
《现代通信》第一章七号信令系统第一节信令第二节七号信令系统各级功能描述第三节七号信令方式在交换机中的实施第二章电信交换技术第一节程控数字交换机第二节分组交换技术第三节ATM技术第四节SDH传送网第三章移动通信技术第一节移动通信的基本概念第二节无线通信信道和空时模型第三节移动通信话音编码和信号传输技术第四节GSM移动通信系统第五节CDMA移动通信系统第六节个人通信系统参考文献1．《七号信令系统》，纪红，人民邮电出版社2．《现代电信技术概要》，王静，北京邮电出版社3．《数字移动通信及ISDN》，曹达仲，天津大学出版社4．《程控交换与综合业务通信网》，乐正友，清华大学5．《蜂窝通信》，邬国杨，西安电子科技大学出版社6．《小灵通个人通信接入系统》，徐福星，电子工业出版社第一章七号信令系统CCITT No.7信令是一种国际标准化的、先进的公共信道信令系统，具有传送速度快、信息容量大、应用范围灵活等优点，它是公共通信领域中具有多种功能的业务支撑网。
我国电信业务中的公共电话网、智能网、窄带、宽带ISDN网等都以七号信令方式为标准。
第一节信令一．信令的概念1．信令信令是运载建立呼叫、控制和终止呼叫的信息。
每一条信令都使交换机产生一个动作。
下图是两个用户通过交换机进行电话接续的基本信令流程。
其过程为：主叫用户摘机，发端交换机A收到主叫用户的摘机信号后，向主叫用户送拨号音，主叫用户收到拨号音后，开始拨号，被叫用户号码送到交换机A。
交换机A收到被叫号码后，根据号码选择局向及中继线，并在选好的中继线上向终端交换机B发占用信令，即由交换机A的出中继占用交换机B的入中继，然后将被叫号码送给B（选择信令、路由信令）交换机B根据被叫号码连通被叫用户，向被叫用户送振铃信令，向主叫用户送回铃音。
被叫用户摘机应答，将应答信令送交换机B，并由交换机B转发给交换机A。
双方开始通话。
通话结束时，若被叫用户先挂机，则被叫用户向交换机B送挂机信令（也称为复原或后向拆线信令），并由交换机B转发给交换机A。
七号信令系统概述1.1 共路信令的概念和特点我们已经知道，数字蜂窝移动通信系统由NSS 、BSS 、OSS 三大子系统和MS 组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作。
在通信系统中，我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
GSM 系统采用七号信令系统，让我们先对七号信令系统做一简单回顾。
七号信令系统即CCS7信令系统，也就是说七号信令系统首先是共路信令系统。
那么您还记得什么是共路信令吗？1.1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。
也许图1-1会有助于您理解：交换网络交换网络信令设备信令设备公共控制公共控制交换机A 交换机B 话路数据链路图1-1 共路信令系统CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路（信令链路）上以分组交换的原理传送信令，因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。
在2M 一次群数字中继传输线路上，采用其中的一个时隙（64kbps ，TS0除外）作为信令信道，我们一般称为信令链路。
大部分时隙作为业务信道，比如传送话音信息时我们称为话路。
当然在模拟传输线路上也可以传送七号信令，它借助MODEM 发送信令消息，典型速率为2400bps 和4800bps 。
1.1.2 共路信令系统的特点和随路信令系统相比，共路信令系统具有以下优点：● 信道利用率高● 信令传送速度快● 信令容量大● 应用范围广泛,可支持ISDN 、移动通信、智能网等业务● 信令网与通信网分离，便于维护和管理● 可方便地扩充新的信令规范，适应未知业务发展● 但这些优点也对共路信令系统提出一些特殊要求：● 信令链路利用率高，信令链路必须有极高的可靠性● 信令系统须具有完备的信令网功能和安全性措施●信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能1.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。
人类自1878年第一次使用电话交换机向公众提供电话业务以来就使用了信令。
随着电话交换机从人工交换,机电交换到电子交换的发展,所使用的信令也由一号信令发展到了当今正在推广的七号信令。
为了适用数字程控交换机的发展,国际电报电话咨询委员会(CCITT)于1968年提出了六号信令,六号信令为共路信令,报文长度固定,为28比特。
考虑到数字通讯向ISDN(综合业务数字网)的发展趋势,CCITT于1980年提出了通用性很强的七号信令系统,此后,七号信令系统经过多次扩展修改,已形成一个完整的信令体系。
NO.7信令系统是国际标准化的公共信道信令系统，他最佳地适用于数字通信网，它能满足目前和未来呼叫控制数据访问管理和维护等信令传递的要求，并能在特定的业务网和多种业务网中做多方面的应用，他不仅适用于国际网，也适用于国内网。
第一节信令的概念和分类1.1 信令的概念通信网的信令是指通信系统各个不同功能部分之间互相交换的信息。
在一个通信网中的信令传送包括3个方面：一是把来自主叫和被叫的状态和号码信息传送给交换机；二是交换机内部的信令传送；三是在交换网上传送信令信息。
不管信令的种类、功能及传送形式如何变化，信令本身却始终具有一些区别于其它信息的明显特征：信令是在用户设备与网络节点间/或网络节点间传送的信息；且信令是上述信息中起监视、选择及网络管理功能的信息（在一个信令系统中，一种功能可以用几个信令来表示，而一个特定的信令又可以用来实现一种或几种不同的功能）。
1.2 信令的分类通信网中的信令，有三种分类方式：即按照信令的传送方向来划分，按照信令的工作范围来划分，以及按照信令的传送信道来划分。
按照信令的传送方向来划分信令可分为前向信令和后向信令。
前向信令是指主叫端向被叫端发送的信令。
后向信令是指由被叫端向主叫端发送的信令。
按照信令的工作范围来划分信令可分为用户线信令和局间信令两类。
用户线信令也叫用户信令，是指用户和交换局之间传送使用的信令，它们在用户线上传送，且主要包括：用户状态信令、选择信令、铃流和信号音。
1.1 共路信令的概念和特点我们已经知道，数字蜂窝移动通信系统由NSS 、BSS 、OSS 三大子系统和MS 组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作。
在通信系统中，我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
GSM 系统采用七号信令系统，让我们先对七号信令系统做一简单回顾。
七号信令系统即CCS7信令系统，也就是说七号信令系统首先是共路信令系统。
那么您还记得什么是共路信令吗？1.1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。
也许图1-1会有助于您理解： 交换网络交换网络信令设备信令设备公共控制公共控制交换机A交换机B 话路数据链路图1-1 共路信令系统CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路（信令链路）上以分组交换的原理传送信令，因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。
在2M 一次群数字中继传输线路上，采用其中的一个时隙（64kbps ，TS0除外）作为信令信道，我们一般称为信令链路。
大部分时隙作为业务信道，比如传送话音信息时我们称为话路。
当然在模拟传输线路上也可以传送七号信令，它借助MODEM 发送信令消息，典型速率为2400bps 和4800bps 。
1.1.2 共路信令系统的特点和随路信令系统相比，共路信令系统具有以下优点：●信道利用率高 ●信令传送速度快 ●信令容量大 ●应用范围广泛,可支持ISDN 、移动通信、智能网等业务 ●信令网与通信网分离，便于维护和管理 ●可方便地扩充新的信令规范，适应未知业务发展 ●但这些优点也对共路信令系统提出一些特殊要求： ●信令链路利用率高，信令链路必须有极高的可靠性 ●信令系统须具有完备的信令网功能和安全性措施 ● 信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能1.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。
