某单层工业厂房结构吊装施工方案姓名:学号：日期：2012年月日分数：批阅教师:目录第一章工程概况 (3)1、工程简介 (3)2、施工条件 (3)3、金工车间主要预制构件一览表 (3)第二章吊装机械的选择 (4)1、柱 (4)2、屋架 (4)3、屋面板 (4)4、吊装构件起重机的工作参数 (5)第三章结构吊装方法的选择 (5)第四章结构构件吊装 (5)1、柱的吊装 (5)2、吊车梁的吊装 (7)3、屋架吊装 (7)4、屋面板的吊装 (9)第五章起重机开行路线及构件的平面布置 (9)1、吊装柱时起重机的开行路线及柱的平面布置 (9)2、吊装屋架时起重机的开行路线及构件的平面布置 (9)第六章质量保证措施 (10)第七章安全保证措施 (11)1、吊装工程的安全技术要点 (11)2、安全技术的一般规定 (11)3、防止高空坠落 (11)4、防物体落下伤人 (12)5、防止起重机倾翻 (12)6、防吊装结构失稳 (13)7、防止触电 (13)第八章文明施工措施 (13)第一章工程概况1、工程简介某厂金车间为两跨各18m的单层厂房，厂房长84m,柱距6m，共有14个车间。
该车间为装配式单层二跨工业厂房，一高跨、一低跨。
主要构件是：钢筋混凝土工字型截面柱；钢筋混凝土T型吊车梁;预应力混凝土折线屋架;预应力混凝土屋面板。

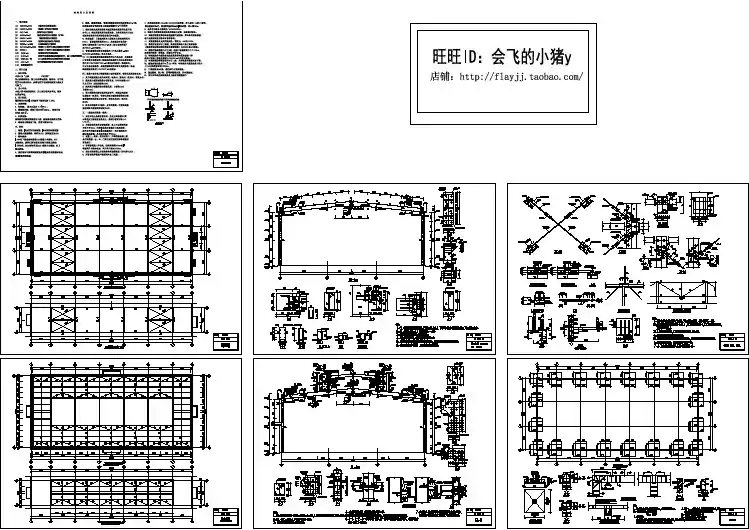

厂房平、剖面图如图所示。
2、施工条件(1）该厂位于市郊区，公路直达，运输方便；（2）已完成杯形基础及回填土工作，施工现场已做好三通一平;(3)吊装施工中所用的设备、建筑材料及半成品由场外运入并保证供应;（4）连系梁、屋面板由预制厂生产；柱、吊车梁、预应力屋架为现场预制；(5）吊装施工期间，劳动力及有关机具满足施工要求.有常用的起重机供选择。
3、金工车间主要预制构件一览表轴线构件名称及型号数量构件重量（t）构件长度（m) 安装高度第二章吊装机械的选择起重机的选择主要是根据厂房跨度、构件重量、吊装高度、现场条件及现有设备等确定，本工程结构采用履带式起重机,吊装主要构件工作参数为：1、柱采用斜吊法吊装。

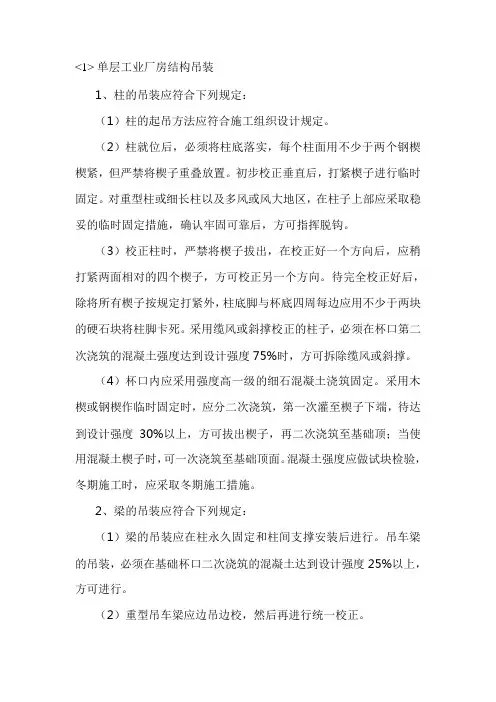

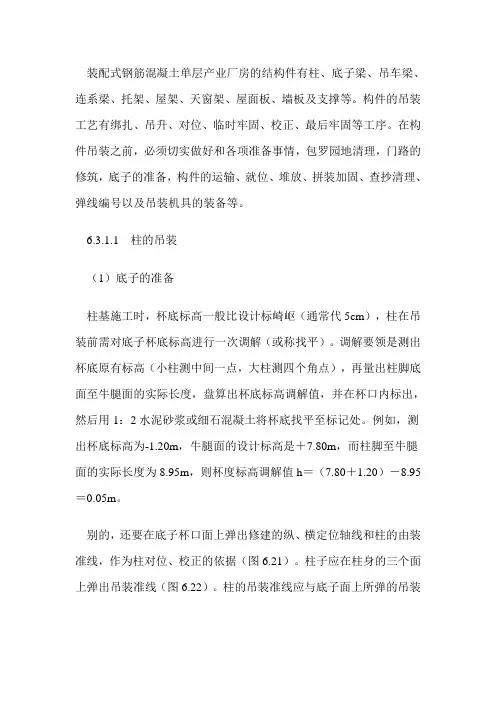

<1>单层工业厂房结构吊装1、柱的吊装应符合下列规定：（1）柱的起吊方法应符合施工组织设计规定。
（2）柱就位后，必须将柱底落实，每个柱面用不少于两个钢楔楔紧，但严禁将楔子重叠放置。
初步校正垂直后，打紧楔子进行临时固定。
对重型柱或细长柱以及多风或风大地区，在柱子上部应采取稳妥的临时固定措施，确认牢固可靠后，方可指挥脱钩。
（3）校正柱时，严禁将楔子拔出，在校正好一个方向后，应稍打紧两面相对的四个楔子，方可校正另一个方向。
待完全校正好后，除将所有楔子按规定打紧外，柱底脚与杯底四周每边应用不少于两块的硬石块将柱脚卡死。
采用缆风或斜撑校正的柱子，必须在杯口第二次浇筑的混凝土强度达到设计强度75%时，方可拆除缆风或斜撑。
（4）杯口内应采用强度高一级的细石混凝土浇筑固定。
采用木楔或钢楔作临时固定时，应分二次浇筑，第一次灌至楔子下端，待达到设计强度30%以上，方可拔出楔子，再二次浇筑至基础顶；当使用混凝土楔子时，可一次浇筑至基础顶面。
混凝土强度应做试块检验，冬期施工时，应采取冬期施工措施。
2、梁的吊装应符合下列规定：（1）梁的吊装应在柱永久固定和柱间支撑安装后进行。
吊车梁的吊装，必须在基础杯口二次浇筑的混凝土达到设计强度25%以上，方可进行。
（2）重型吊车梁应边吊边校，然后再进行统一校正。
（3）梁高和底宽之比大于4时，应采用支撑撑牢或用8号铁丝将梁捆于稳定的构件上后，方可摘钩。
（4）吊车梁的校正应在梁吊装完，也可在屋面构件校正并最后固定后进行。
校正完毕后，应立即焊接固定。
3、屋架吊装应符合下列规定：（1）进行屋架或屋面梁垂直度校正时，在跨中，校正人员应沿屋架上弦绑设的栏杆行走（采用固定校正支杆在上弦可不设栏杆）；在两端，应站在悬挂于柱顶上的吊栏上进行，严禁站在柱顶操作。
垂直度校正完毕并予以可靠固定后，方可摘钩。
（2）吊装第一榀屋架（无抗风柱或未安装抗风柱）和天窗架时，应在其上弦杆拴缆风绳作临时固定。
某单层工业厂房构造吊装施工方案姓名：学号：日期： 2021 年月日分数：批阅教师：目录第一章工程概略 .....................................错误 ! 不决义书签。
1、工程简介 .....................................错误 ! 不决义书签。
2、施工条件 .....................................错误 ! 不决义书签。
3、金工车间主要预制构件一览表 ...................错误 ! 不决义书签。
第二章吊装机械的选择 ...............................错误 ! 不决义书签。
1、柱 ...........................................错误 ! 不决义书签。
2、屋架 .........................................错误 ! 不决义书签。
3、屋面板 .......................................错误 ! 不决义书签。
4、吊装构件起重机的工作参数 .....................错误 ! 不决义书签。
第三章构造吊装方法的选择 ...........................错误 ! 不决义书签。
第四章构造构件吊装 .................................错误 ! 不决义书签。
1、柱的吊装 .....................................错误 ! 不决义书签。
2、吊车梁的吊装 .................................错误 ! 不决义书签。
3、屋架吊装 .....................................错误 ! 不决义书签。
4、屋面板的吊装 .................................错误 ! 不决义书签。
一、单层工业厂房的结构吊装方法，有分件吊装法、综合吊装法和混合吊装法三种：（1）分件吊装法：指起重机在车间内每开行一次仅吊装一种或两种构件。
通常分三次开行吊装完全部构件。
第一次开行——吊装全部柱子，并对柱子进行校正和最后固定；第二次开行——吊装吊车梁、联系梁以及柱间支撑等；第三次开行——分节间吊装屋架、天窗架、屋面板、屋面支撑及抗风柱等在第一次开行（柱子吊装之后），起重机即进行屋架的扶直排放以及吊车梁、联系梁、屋面板的摆放布置。
优点：由于每次基本安装同类构件，索具不需经常更换。
操作程序基本相同，所以安装速度快。
构件校正、接头焊接、灌缝、混凝土养护时间充分。
构件供应、现场平面布置比较简单。
缺点：不能为后续工程及早提供工作面，起重机开行路线长，同时，也有柱子固定工作跟不上吊装速度的问题。
一般单层厂房多采用分件吊装法。
（2）综合吊装法：起重机在车间内的一次开行中，分节间安装完各种类型的构件，即先吊装4~6根柱，并立即加以校正和最后固定，接着吊装联系梁、吊车梁、屋架、天窗架、屋面板等构件。
起重机在每一个停机点上，要求安装尽可能多的构件。
优点：停机点少，开行路线短；每一节间安装完毕后，即可为后续工作开辟工作面，使各工种能进行交叉平行流水作业，有利于加快施工速度。
并且能保证质量，吊装误差能及时发现和纠正，同时吊完一个节间，全部构件已经校正和固定，这一节间已成为一个稳定的整体，由利于保证工程质量。
缺点：由于要同时安装各种不同类型的构件，影响安装效率的提高；使构件供应和平面布置复杂；构件校正和最后固定时间紧迫；构件校正工作较为复杂，混凝土柱与杯形基础接头的混凝土结硬需要有一定的时间，柱子的固定跟不上吊装速度。
因此，目前很少采用，只有对某些结构（如门架式结构）必须采用综合安装法时，或当采用移动比较困难的桅杆式起重机进行安装时，才采用此法。
（3）混合吊装法：即分件吊装和综合吊装相结合的方法。
由于分件安装法与综合安装法各有优缺点，因此，目前有不少工地采用分件吊装法吊装柱，而用综合吊装法来吊装吊车梁、联系梁、屋架、屋面板等各种构件。
单层工业厂房结构吊装方案一、设计条件1、工程概况本工程为某厂单层钢筋混凝土装配式车间，该车间共两跨，其平面位置、厂房轴线尺寸和剖面图如图1、2、3所示：图 32、施工技术条件（1）地质：由勘测报告知，土壤为一级大孔性黄土，天然地基承载力为15T/2m，地下水位在地表下6-7米。
（2）吊装前基础已施工完毕并回填平整至-0.2m（3）屋架为现场预制，屋面板在预制构件加工厂制作，用汽车运入现场并排放。
二、起重机械的选择根据厂房基本概况及现有起重设备条件，初步选用W1-100型履带式起重机进行结构吊装。
主要构件吊装的参数计算如下：1、起重量QA-E跨屋架要求起重量127.150.20.57.85Q Q Q t ≥+=++=E-H跨屋架要求起重量124.460.2 4.66Q Q Q t ≥+=+=屋面板要求起重量121.020.2 1.22Q Q Q t ≥+=+=柱Z A要求起重量126.40.2 6.6Q Q Q t ≥+=+=柱Z E、Z H要求起重量126.90.27.1Q Q Q t ≥+=+=抗风柱Z1-2要求起重量125.810.2 6.01Q Q Q t ≥+=+=2、起重高度HA-E 跨屋架长24m,故绑扎时应采用横吊梁四点绑扎。
123410.70.25 2.74 6.3920.08H h h h h m =+++=+++=E-H 跨屋架长18m,故绑扎时应采用四点绑扎。
123410.70.25 1.515 5.2317.7H h h h h m =+++=+++=屋面板绑扎时应采用四点绑扎。
123410.7 3.20.250.25 2.517.4H h h h h m =+++=++++=柱Z A 、Z E 的起重高度 12348.40.250412.02H h h h h m ≥+++=+++= 柱Z H 的起重高度 12348.40.250412.65H h h h h m ≥+++=+++= 抗风柱Z 1-2的起重高度 123411.580.20 2.013.78H h h h h m ≥+++=+++=3、起重半径R根据起重量Q 和起重高度H 查W 1-100起重机工作性能曲线得柱Z A 所需的臂长为L=23m 起重半径为R=7.0m柱Z E 、Z H 所需的臂长为L=18m 起重半径为R=7.0m柱Z 1-2所需的臂长为L=18m 起重半径为R=7.0mA-E 跨屋架所需的臂长为L=23m 起重半径为R=7.0mE-H 跨屋架所需的臂长为L=23m 起重半径为R=7.0m吊装屋面板起重机的最小臂长054.5∂=== 0012.23 1.523.0sin cos sin 54.5cos54.5h a g L m ++=+=+=∂∂ 可与吊装屋架使用同一臂长L=23m起重半径 R=A+0cos 1.323cos54.515.8L m ∂=+⨯=查W1-100型23m 起重臂的性能曲线知，R=15.8m 时，Q=1.8t ＞1.22t ，H=18m ＞16.95m ，所以选择W1-100型23m 起重臂符合吊装屋面板的要求。
单层工业厂房结构吊装实例某车间为单层、单跨18m的工业厂房，柱距6m，共13个节间，厂房平面图、剖面图如图7-40所示，主要构件尺寸如图7-41所示，车间主要构件一览表见表7-8所示。
1. 起重机的选择及工作参数计算根据厂房基本概况及现有起重设备条件，初步选用W1-100型履带式起重机进行结构吊装。
主要构件吊装的参数计算如下：图7-40某厂房结构的平面图和剖面图柱的外型尺寸屋架立面几何尺寸吊车梁剖面图7-42图7-41 主要构件的尺寸图表7-8 车间主要构件一览表厂房轴线构件名称及编号构件数量构件质量(t)构件长度(m) 安装标高(m)(A).(B).(1).(14) 基础梁JL 32 1.515.95(A).(B)连系梁LL 26 1.755.95+6.60(1)柱柱子采用一点绑扎斜吊法吊装。
柱Z1、Z2要求起重量：Q=Q1+Q2=7.03+0.2=7.23（t）柱Z1、Z2要求起升高度（如图6.42所示）：H=h1+h2+h3+h4=0+0.3+7.05+2.0=9.35（m）柱Z3要求起重量：Q=Q1+Q2=5.8+0.2=6.0（t）柱Z3要求起升高度：H=h1+h2+h3+h4=0+0.30+11.5+2.0=13.8（m）(2)屋架屋架要求起重量：Q=Q1+Q2=4.95+0.2=5.15（t）屋架要求起升高度（如图7-43所示）：H=h1+h2+h3+h4=10.8+0.3+1.14+6.0=18.24（m）图7-42 Z1、Z2其重高度计算简图图7-43 屋架起升高度计算简图（3）屋面板吊装跨中屋面板时，起重量：Q=Q1+Q2=1.3+0.2=1.5（t）起升高度（如图6.44所示）：H=h1+h2+h3+h4=（10.8+2.64）+0.3+0.24+2.5=16.48（m）起重机吊装跨中屋面板时，起重钩需伸过已吊装好的屋架上弦中线f=3m，且起重臂中心线与已安装好的屋架中心线至少保持1m的水平距离，因此，起重机的最小起重臂长度及所需起重仰角α为图7-44 屋面板吊装工作参数计算简图根据上述计算，选W1-100型履带式起重机吊装屋面板，起重臂长L取23m，起重仰角α=55°，则实际起重半径为R=F+Lcosα=1.3+23×cos55°=14.5（m）查W1-100型23m起重臂的性能曲线或性能表知，R=14.5m时，Q=2.3t＞1.5t，H=17.3m＞16.48m，所以选择W1-100型23m起重臂符合吊装跨中屋面板的要求。
