2021年全脊柱影像学诊断

影像学,脊柱和脊髓病变MRI诊断影像学,脊柱和脊髓病变MRI诊断简介影像学是一种非侵入性的诊断方法，通过使用不同的成像技术，如核磁共振成像（MRI），可以对脊柱和脊髓病变进行准确的诊断。

MRI是一种通过利用磁场和无害的辐射波进行成像的方法，可以提供高分辨率和详细的图像，从而帮助医生确定病变的位置、大小和性质。

MRI成像技术MRI使用磁场和无线电波来产生图像。

患者被放置在一个强大的磁场中。

磁场会使人体内的氢原子自旋进入特定的方向。

然后，无线电波被用来激发氢原子的自旋，并记录反弹回来的无线电信号。

这些信号被转换为图像，显示出不同组织的特征和结构。

MRI诊断脊柱和脊髓病变MRI可以提供高分辨率和详细的图像，帮助医生进行脊柱和脊髓病变的诊断。

以下是几种常见的脊柱和脊髓病变，可以通过MRI来进行诊断：椎间盘膨出椎间盘膨出是椎间盘突出或损伤导致椎间盘的柔软组织膨出。

通过MRI，医生可以清晰地看到椎间盘的异常膨出，并确定膨出的大小和位置。

这对于判断是否需要手术来纠正膨出以及手术的方式非常重要。

椎管狭窄椎管狭窄是脊髓周围椎管的狭窄或压迫，导致脊髓受到压迫，引起疼痛和其他神经症状。

通过MRI，医生可以看到椎间盘、椎骨和脊髓的变化，确定狭窄的程度和位置，从而指导治疗措施。

骨折MRI可以显示骨折的细节，包括骨折的位置、类型和骨折片段的位移程度。

这对于确定骨折治疗的方法和预后非常重要。

脊髓肿瘤脊髓肿瘤是在脊髓或其周围形成的肿瘤。

通过MRI，医生可以评估肿瘤的位置、大小和特征，确定是否需要手术切除以及手术方法。

脊髓损伤脊髓损伤是由外界力量引起的脊髓损伤，可能导致瘫痪和其他神经功能缺失。

MRI可以帮助医生确定脊髓损伤的程度和范围，指导治疗和预后。

结论MRI是一种准确诊断脊柱和脊髓病变的重要工具。

通过MRI，医生可以获得高分辨率和详细的图像，从而确定病变的位置、大小和性质，并指导治疗措施。

在脊柱和脊髓病变的诊断中，MRI扮演着不可替代的角色，为患者提供更好的治疗方案和预后。

脊柱影像学检查脊柱影像学检查是一种常见的医疗诊断工具，用于评估脊柱结构、解剖变化和疾病情况。

通过不同的影像学技术，医生可以获取脊柱的详细图像，以帮助他们做出准确的诊断和制定治疗方案。

一、X射线检查X射线检查是最常用的脊柱影像学检查方法之一。

这种检查可以显示脊柱的结构、变形、骨折、退行性疾病等问题。

X射线照片可从不同角度拍摄，包括正位、侧位，以及特定的斜位。

医生可以通过这些照片来评估椎间盘的高度、脊椎的曲度以及椎体骨质的健康情况。

二、计算机断层扫描（CT扫描）CT扫描是一种高分辨率的影像学技术，可以提供脊柱的横断面图像。

这种检查可以显示脊柱的软组织、骨组织和神经系统等结构，以便医生评估骨折、椎间盘突出、肿瘤等情况。

CT扫描可以帮助医生确定病变的具体位置和范围，从而制定更精确的治疗计划。

三、磁共振成像（MRI）MRI是一种无辐射、非侵入性的影像学技术，可以提供详细的脊柱图像。

MRI主要用于评估软组织结构，如椎间盘、椎管、脊髓等。

这种检查可以检测脊柱的退行性疾病、神经根受压以及肿瘤等情况。

MRI还可以帮助医生区分脊柱骨折的类型和程度，并评估手术治疗的可行性。

四、骨密度检查骨密度检查是一种评估骨质疏松程度的方法，也可以应用于脊柱的评估。

脊柱骨质疏松是一种常见的退行性骨病，特别容易发生在老年人身上。

通过骨密度检查，医生可以评估脊柱的骨质密度，及时发现和治疗骨质疏松症。

五、超声检查超声检查在脊柱影像学中的应用较少，但对于评估脊柱软组织疾病（如软组织肿块、髓内囊肿等）具有一定的帮助。

超声检查是一种无辐射、无创伤的检查方法，可以提供实时的图像，对于一些特定的疾病诊断起到辅助作用。

六、其他影像学方法除了上述常用的脊柱影像学检查方法外，还有一些其他的影像学方法，如骨扫描、正电子发射计算机断层扫描（PET/CT）等。

这些方法在特定情况下，可以提供更全面和准确的信息，有助于医生做出更精确的诊断和治疗决策。

综上所述，脊柱影像学检查是一项重要的医疗诊断工具，可以帮助医生评估脊柱结构和疾病情况。

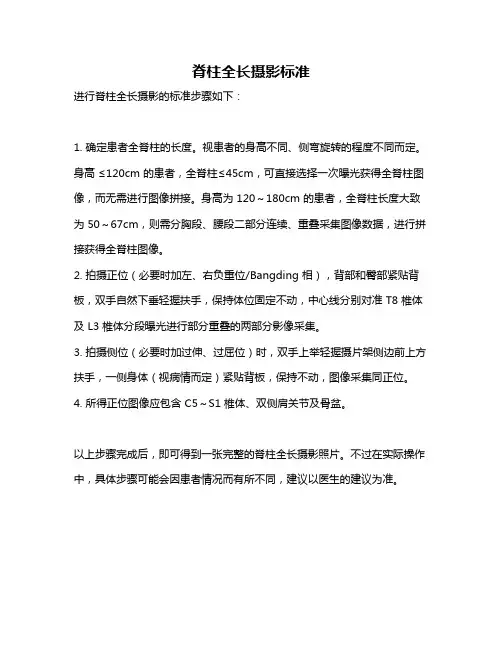

脊柱全长摄影标准
进行脊柱全长摄影的标准步骤如下：
1. 确定患者全脊柱的长度。

视患者的身高不同、侧弯旋转的程度不同而定。

身高≤120cm 的患者，全脊柱≤45cm，可直接选择一次曝光获得全脊柱图像，而无需进行图像拼接。

身高为 120～180cm 的患者，全脊柱长度大致为 50～67cm，则需分胸段、腰段二部分连续、重叠采集图像数据，进行拼接获得全脊柱图像。

2. 拍摄正位（必要时加左、右负重位/Bangding 相），背部和臀部紧贴背板，双手自然下垂轻握扶手，保持体位固定不动，中心线分别对准 T8 椎体及 L3 椎体分段曝光进行部分重叠的两部分影像采集。

3. 拍摄侧位（必要时加过伸、过屈位）时，双手上举轻握摄片架侧边前上方扶手，一侧身体（视病情而定）紧贴背板，保持不动，图像采集同正位。

4. 所得正位图像应包含 C5～S1 椎体、双侧肩关节及骨盆。

以上步骤完成后，即可得到一张完整的脊柱全长摄影照片。

不过在实际操作中，具体步骤可能会因患者情况而有所不同，建议以医生的建议为准。

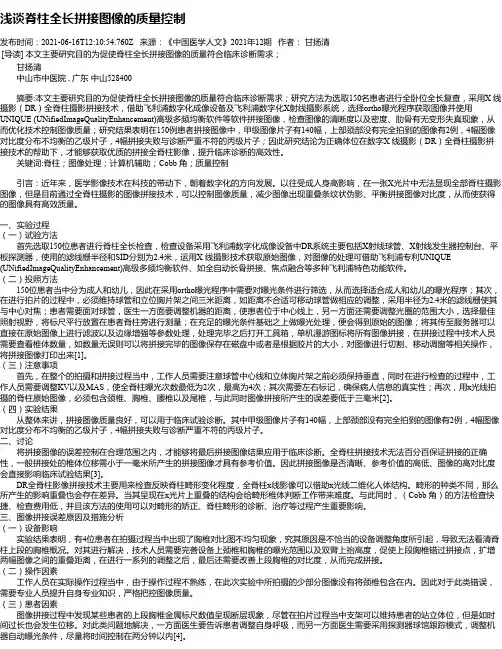

浅谈脊柱全长拼接图像的质量控制发布时间：2021-06-16T12:10:54.760Z 来源：《中国医学人文》2021年12期作者：甘扬清[导读] 本文主要研究目的为促使脊柱全长拼接图像的质量符合临床诊断需求；甘扬清中山市中医院 , 广东中山528400摘要:本文主要研究目的为促使脊柱全长拼接图像的质量符合临床诊断需求；研究方法为选取150名患者进行全卧位全长复查，采用X 线摄影（DR）全脊柱摄影拼接技术，借助飞利浦数字化成像设备及飞利浦数字化X射线摄影系统，选择ortho曝光程序获取图像并使用UNIQUE (UNifiedImageQualityEnhancement)高级多频均衡软件等软件拼接图像，检查图像的清晰度以及密度、肋骨有无变形失真现象，从而优化技术控制图像质量；研究结果表明在150例患者拼接图像中，甲级图像片子有140幅，上部颈部没有完全拍到的图像有2例，4幅图像对比度分布不均衡的乙级片子，4幅拼接失败与诊断严重不符的丙级片子；因此研究结论为正确体位在数字X 线摄影（DR）全脊柱摄影拼接技术的帮助下，才能够获取优质的拼接全脊柱影像，提升临床诊断的高效性。

关键词:脊柱；图像处理；计算机辅助；Cobb 角；质量控制引言：近年来，医学影像技术在科技的带动下，朝着数字化的方向发展。

以往受成人身高影响，在一张X光片中无法显现全部脊柱摄影图像，但是目前通过全脊柱摄影的图像拼接技术，可以控制图像质量，减少图像出现重叠条纹状伪影、平衡拼接图像对比度，从而使获得的图像具有高效质量。

一、实验过程（一）试验方法首先选取150位患者进行脊柱全长检查，检查设备采用飞利浦数字化成像设备中DR系统主要包括X射线球管、X射线发生器控制台、平板探测器，使用的滤线栅半径和SID分别为2.4米，运用X 线摄影技术获取原始图像，对图像的处理可借助飞利浦专利UNIQUE (UNifiedImageQualityEnhancement)高级多频均衡软件、如全自动长骨拼接、焦点融合等多种飞利浦特色功能软件。

脊柱侧弯影像学诊断标准全文共四篇示例，供读者参考第一篇示例：脊柱侧弯是一种常见的脊柱畸形，通常是指脊柱向侧面发生弯曲，导致躯干不正常的倾斜和外观异常。

脊柱侧弯可分为结构性侧弯和功能性侧弯两种，结构性侧弯是由于脊柱结构异常引起的，常见于先天性畸形或者骨骼疾病，而功能性侧弯则是由于肌肉不平衡或姿势不正确引起的，通常可以通过物理治疗矫正。

脊柱侧弯的影像学诊断是确认和评估侧弯严重程度的重要手段之一。

通过X光片、MRI和CT等影像学检查，可以清晰地显示脊柱的结构和弯曲程度，帮助医生进行诊断和制定治疗方案。

下面将介绍一些关于脊柱侧弯影像学诊断的标准和注意事项。

一、X光片检查1. 侧位X光片侧位X光片是最常用的检查方法之一，可显示脊柱的侧弯情况和弯曲角度。

侧位X光片应该包括全脊柱、骨盆和相邻肩部的影像，以便综合评估脊柱的整体情况。

2. 正位X光片正位X光片可用于确定脊柱的生长潜力和骨骼的成熟程度，对于未成年人或需要进行手术治疗的患者来说尤为重要。

3. 斜位X光片斜位X光片可以观察患者在站立位时脊柱的侧弯情况，有助于评估侧弯的稳定性和严重程度。

二、MRI检查MRI检查可以显示软组织结构和脊髓的情况，对于评估脊柱侧弯和椎间盘膨出等情况非常有帮助。

MRI还可以帮助评估脊柱侧弯对神经系统的影响，提供丰富的解剖信息。

三、CT检查CT检查可以提供更为详细的脊柱三维结构图像，对于复杂的脊柱畸形和手术治疗的规划非常重要。

CT检查还可以诊断椎间盘膨出和椎管狭窄等情况，为治疗提供参考。

四、影像学诊断标准1. Cobb角度Cobb角度是评估脊柱侧弯严重程度的主要指标，通过侧位X光片测量椎体前缘和后缘之间的夹角来确定。

一般认为，Cobb角度大于10度即可诊断为脊柱侧弯，而大于40度则需要考虑手术治疗。

2. 侧弯方向除了测量侧弯的角度外，还需要确定侧弯的方向，即是向左还是向右。

侧弯方向的确定有助于制定个性化治疗方案，包括物理治疗、矫形器和手术治疗等。

脊柱侧弯影像学诊断标准1. 引言1.1 背景介绍脊柱侧弯是一种常见的脊柱畸形疾病，其主要特征是脊柱在冠状面上呈现侧弯的状态。

这种疾病在青少年中尤为常见，特别是女性患者。

脊柱侧弯不仅会影响患者的外观，还会导致身体不平衡、肌肉劳损、脊柱关节痛等一系列问题。

及早发现和诊断脊柱侧弯对于预防并治疗其后果具有重要意义。

目前，影像学诊断在脊柱侧弯的诊断中起着至关重要的作用。

通过X线片、磁共振成像（MRI）以及计算机断层扫描（CT）等影像学方法，医生可以准确地评估脊柱的结构和变形情况，从而帮助确定脊柱侧弯的严重程度和类型。

深入了解脊柱侧弯的影像学诊断标准和评估方法对于提高诊断准确性、选择合适的治疗方案具有重要意义。

1.2 研究目的研究目的是为了探讨脊柱侧弯影像学诊断标准的制定和应用，为临床医生提供更准确的诊断依据和治疗方案。

通过对脊柱侧弯的定义、常见的影像学表现以及影像学诊断标准的系统整理和分析，可以为临床实践提供更加科学的指导。

我们还将对影像学评估方法进行探讨，以及指出影像学诊断的局限性，为临床医生提供全面的认识和应对策略。

通过本研究的开展，希望能够进一步完善脊柱侧弯的影像学诊断标准，提高诊断的准确性和精准度，为患者的治疗和康复提供更好的支持和指导。

也为未来对脊柱侧弯影像学诊断的研究方向提供参考和借鉴，推动学科的进步和发展。

2. 正文2.1 脊柱侧弯的定义脊柱侧弯是一种常见的脊柱畸形，其特征为脊柱在冠状面（身体正面）呈现侧向曲度。

正常的脊柱在冠状面上应该是直的，但脊柱侧弯则呈现出一种C形或S形的曲度。

脊柱侧弯通常发生在青少年期，女性患病率高于男性。

脊柱侧弯会导致脊柱的旋转和骨盆的不对称，可能引起身体不平衡、肌肉疼痛和呼吸受限等问题。

脊柱侧弯的严重程度可以通过角度来描述，一般来说，超过10度的脊柱侧弯被视为异常。

脊柱侧弯可以分为结构性侧弯和功能性侧弯，结构性侧弯是由脊柱本身的异常引起的，而功能性侧弯则是由其他因素（如肌肉不平衡）引起的暂时性曲度。

脊柱侧弯影像学诊断标准全文共四篇示例，供读者参考第一篇示例：脊柱侧弯是一种常见的脊柱畸形，通常发生在青少年期，女性发病率较高。

脊柱侧弯可能导致身体姿势不正，影响患者的生活质量。

及早发现和诊断脊柱侧弯对于预防和治疗此病至关重要。

影像学诊断是诊断脊柱侧弯的重要手段之一，下面将介绍一些关于脊柱侧弯影像学诊断的标准。

在进行脊柱侧弯影像学诊断时，需要使用X线照片进行检查。

正位全脊柱X线照片是观察脊柱侧弯的主要方法之一。

在进行全脊柱X线检查时，需要确保病人是站立的，站立时身体重心在两腿之间，双足维持肩宽站立，头部面向前方。

全脊柱正位X线照片可帮助医生观察整个脊柱的形态以及侧弯的程度和方向。

在进行脊柱侧弯影像学诊断时，需要测量Cobb角。

Cobb角是观察脊柱侧弯程度的重要指标，通常用于评估侧弯的严重程度和治疗效果。

对于脊柱侧弯的影像学诊断，Cobb角的测量是至关重要的。

Cobb角是通过测量患者脊柱侧弯区域两条相交线的夹角来确定脊柱侧弯的程度。

根据Cobb角的大小，可以判断脊柱侧弯的轻重程度，为后续治疗提供依据。

在脊柱侧弯影像学诊断过程中，还需要观察脊椎的变形和扭曲。

脊柱侧弯通常会导致脊椎骨的变形和扭曲，因此在正位全脊柱X线照片中需要仔细观察脊椎的形态和位置。

正常的脊椎骨应该呈现规则的矩形形态，如果出现形态不规则或扭曲，则可能表明存在脊柱侧弯的情况。

在进行脊柱侧弯影像学诊断时，还需要观察椎间盘和神经根的情况。

脊柱侧弯可能会导致椎间盘的变形和神经根的受压，因此需要仔细观察这些区域的情况。

椎间盘的变形和神经根的受压可能会导致患者出现腰背疼痛、下肢麻木等症状，因此在进行脊柱侧弯影像学诊断时，需要特别关注这些区域。

脊柱侧弯影像学诊断是诊断和治疗脊柱侧弯的重要手段之一。

通过正位全脊柱X线照片的检查，测量Cobb角，观察脊椎的变形和扭曲，以及观察椎间盘和神经根的情况，可以有效地诊断脊柱侧弯病情，为后续治疗提供依据。

希望上述关于脊柱侧弯影像学诊断的标准能对临床医生和患者有所帮助，早日发现并治疗脊柱侧弯，提高患者的生活质量。

医学食疗与健康 2021年2月第19卷第4期·影像学及诊断检验·临床骨科医生对X线检查结果和质量有着极高的要求，X线检查在四肢以及脊柱等骨科诊断中、手术及康复治疗中均有着广泛应用，因此，获取完整的全脊柱或者全下肢成像图至关重要[1-2]。

但是既往普通X线摄影受成像板尺寸等因素的限制，获取全景图像的难度较大，对临床进行病情诊治等均会造成一定程度的影响。

当前，脊柱侧弯及负重骨骼矫形技术获得了长足的发展，能够于平片上观察全脊柱及全下肢，可使颈椎至尾椎脊柱侧弯与其他病变无法一次成像问题得到解决，能够使下肢及脊柱侧凸部位及整体解剖形态等获得直观显现，而且立位全脊柱及全下肢成像有助于使人体生理功能形态改变体位获得正确反映。

目前，DR全景拼接软件在临床上获得了日益广泛的应用，对于提高临床诊断准确性以及治疗方案的科学性均有重要价值[3]。

现以自2017 年5 月至2020 年10 月在我院骨科进行治疗的患者75 例为研究对象，分析DR全脊柱、全下肢全景成像技术的临床应用价值，如下。

1　对象与方法1.1　研究对象随机抽取 75 例我院自 2017 年 5 月至 2020 年 10 月骨科收治的患者。

男性患者 39 例、女性患者 36 例，年龄25～84 岁，平均年龄（53.47±5.19）岁。

纳入标准：（1）结合患者临床症状、病史并根据病理诊断确诊；（2）患者自愿在认知同意书上签字。

排除标准：（1）有精神疾病史或者丧失沟通、理解能力者；（2）伴有恶性器质性病变者；（3）并发重要脏器功能障碍者。

1.2　方法结合患者实际病情应用SONIALVISIONG4高端多功能数字胃肠机（日本岛津公司）分别为其实施DR全脊柱、全下肢全景成像技术检查。

应用X线多功能透视摄影系统曝光后进行影像数据采集并经SLOTSCAN软件自动处理后拼接成像，然后传送图像至打印机打印，通常选择14×17英寸胶片，避免胶片过小无法仔细观察图像。
