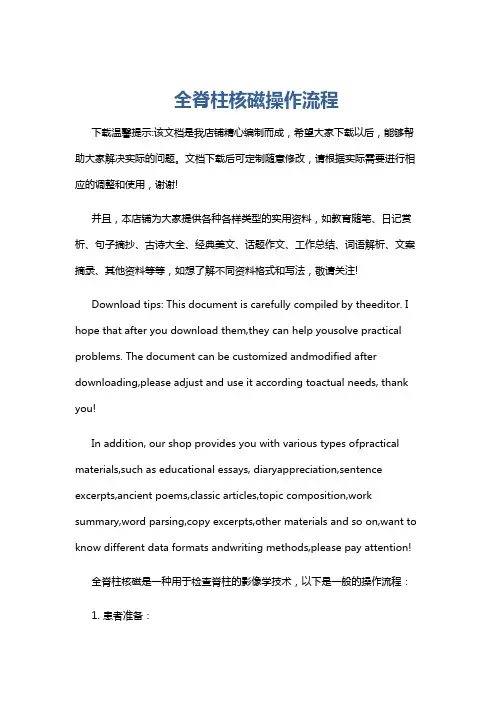

全脊柱核磁操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!全脊柱核磁是一种用于检查脊柱的影像学技术,以下是一般的操作流程:1. 患者准备:患者需要去除身上的金属物品,如项链、耳环、手表、假牙等,以免影响磁场。
脊柱全长摄影标准
进行脊柱全长摄影的标准步骤如下:
1. 确定患者全脊柱的长度。
视患者的身高不同、侧弯旋转的程度不同而定。
身高≤120cm 的患者,全脊柱≤45cm,可直接选择一次曝光获得全脊柱图像,而无需进行图像拼接。
身高为 120~180cm 的患者,全脊柱长度大致为 50~67cm,则需分胸段、腰段二部分连续、重叠采集图像数据,进行拼接获得全脊柱图像。
2. 拍摄正位(必要时加左、右负重位/Bangding 相),背部和臀部紧贴背板,双手自然下垂轻握扶手,保持体位固定不动,中心线分别对准 T8 椎体及 L3 椎体分段曝光进行部分重叠的两部分影像采集。
3. 拍摄侧位(必要时加过伸、过屈位)时,双手上举轻握摄片架侧边前上方扶手,一侧身体(视病情而定)紧贴背板,保持不动,图像采集同正位。
4. 所得正位图像应包含 C5~S1 椎体、双侧肩关节及骨盆。
以上步骤完成后,即可得到一张完整的脊柱全长摄影照片。
不过在实际操作中,具体步骤可能会因患者情况而有所不同,建议以医生的建议为准。
影像学,脊柱和脊髓病变MRI诊断【影像学,脊柱和脊髓病变MRI诊断】一、背景介绍影像学在脊柱和脊髓病变的诊断中起着至关重要的作用。
MRI(磁共振成像)作为一种非侵入性、无放射性的影像学技术,被广泛应用于脊柱和脊髓病变的早期诊断和治疗方案制定。
本文将详细介绍脊柱和脊髓病变的常见MRI诊断方法和病变类型。
二、影像学检查流程⒈病史采集:包括疼痛部位、持续时间、伴随症状等。
⒉影像学检查准备:患者需要去除身上的金属物品,例如钥匙、方式等,以免影响磁场成像质量。
⒊选择合适的MRI序列:常用的MRI序列包括T1WI、T2WI、STIR等,不同序列对不同病变类型有不同的显示优势。
⒋脊柱定位:通过MRI扫描区域定位软件,确定脊柱的水平。
⒌扫描参数设置:根据疾病类型和临床病情确定扫描参数,例如扫描层厚、间隔等。
⒍影像学结果分析:医生根据影像学结果,结合病史和临床表现进行诊断。
三、脊柱和脊髓病变MRI诊断分类⒈脊柱结构变异与畸形:包括脊柱发育异常、脊柱侧凸、脊柱骨折等疾病。
⒉脊柱退行性病变:包括椎间盘突出、脊柱关节病变、脊柱骨质疏松等疾病。
⒊脊髓病变:包括脊髓损伤、脊髓肿瘤、脊髓炎症等疾病。
四、脊柱和脊髓病变MRI诊断要点⒈T1WI序列:常用于显示脊柱骨质、脊髓形态等。
⒉T2WI序列:常用于显示神经根、椎间盘、软组织等。
⒊脂肪抑制序列(STIR):用于显示脊髓病变周围的炎症反应。
⒋强化扫描:用于显示肿瘤、感染等病变的强化情况。
⒌多平面重建:通过对原始影像进行后处理,可得到多个不同平面上的影像,有助于病变的定位和评估。
五、附件本文档涉及的附件包括病例影像图和相应的病例介绍,有助于读者更好地理解和学习。
六、法律名词及注释⒈脊柱:人体的中轴线,由一系列的椎骨组成,是支撑身体、保护脊髓的重要组织。
⒉脊髓:位于脊柱内的神经组织,是人体主要的传导中枢,负责传递感觉和运动信号。
⒊MRI(磁共振成像):利用磁场和无线电波对人体内部进行成像的技术,能够获得高清晰度的解剖结构图像。

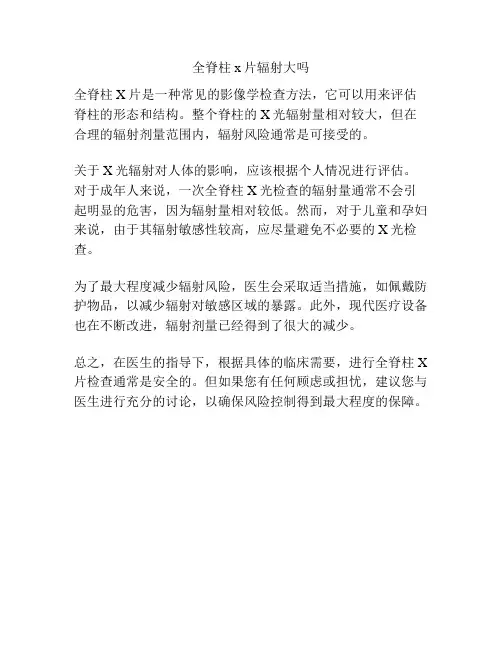

全脊柱x片辐射大吗
全脊柱X片是一种常见的影像学检查方法,它可以用来评估脊柱的形态和结构。
整个脊柱的X光辐射量相对较大,但在合理的辐射剂量范围内,辐射风险通常是可接受的。
关于X光辐射对人体的影响,应该根据个人情况进行评估。
对于成年人来说,一次全脊柱X光检查的辐射量通常不会引起明显的危害,因为辐射量相对较低。
然而,对于儿童和孕妇来说,由于其辐射敏感性较高,应尽量避免不必要的X光检查。
为了最大程度减少辐射风险,医生会采取适当措施,如佩戴防护物品,以减少辐射对敏感区域的暴露。
此外,现代医疗设备也在不断改进,辐射剂量已经得到了很大的减少。
总之,在医生的指导下,根据具体的临床需要,进行全脊柱X 片检查通常是安全的。
但如果您有任何顾虑或担忧,建议您与医生进行充分的讨论,以确保风险控制得到最大程度的保障。
强直性脊柱炎的影像学诊断
强直性脊柱炎的影像学诊断
X线摄影
强直性脊柱炎的X线摄影是最常用的影像学诊断方法之一。
以下是X线摄影中常见的诊断特征:
脊柱骨质变化:强直性脊柱炎患者常常出现脊柱骨质增生和骨质破坏的特征。
这些变化主要出现在骶髂关节、脊椎关节和骶髂骨连接处。
骶髂关节炎:强直性脊柱炎患者骶髂关节常出现炎症,即骶髂关节炎。
这种炎症可以引起骨质破坏和韧带钙化等严重的改变。
脊柱骨关节可见性:X线摄影可以观察到脊柱的关节可见性,即关节的存在和关节腔的清晰度。
关节可见性的减少可能是强直性脊柱炎的表现之一。
磁共振成像(MRI)
MRI是一种非常敏感的影像学诊断方法,对于强直性脊柱炎的早期诊断非常有帮助。
以下是MRI中常见的诊断特征:骶髂关节炎:MRI可以显示骶髂关节的炎症迹象,如关节囊增厚、关节腔积液和滑膜增生等。
脊椎关节炎:MRI可以显示脊椎关节的炎症,包括关节腔积液、滑膜增生和关节周围软组织炎症等。
脊柱骨关节可见性:MRI可以显示脊柱骨关节的可见性,包括
关节的存在和关节腔的清晰度。
睡眠特征核磁共振成像(DTI)
睡眠特征核磁共振成像(DTI)可以显示强直性脊柱炎患者脑白
质中病变的特征。
DTI可以显示脑部神经纤维束的连通性和水分子
的扩散方向。
强直性脊柱炎患者在DTI中常常显示较高的扩散方向
不一致性。
请注意:鉴于医学诊断的复杂性和多样性,以上描述仅为一般
情况,并非适用于所有患者。
确切的诊断需要结合患者的临床症状
和其他影像学检查结果进行综合分析和判断。
脊柱侧弯影像学诊断标准全文共四篇示例,供读者参考第一篇示例:脊柱侧弯是一种常见的脊柱畸形,通常发生在青少年期,女性发病率较高。
脊柱侧弯可能导致身体姿势不正,影响患者的生活质量。
及早发现和诊断脊柱侧弯对于预防和治疗此病至关重要。
影像学诊断是诊断脊柱侧弯的重要手段之一,下面将介绍一些关于脊柱侧弯影像学诊断的标准。
在进行脊柱侧弯影像学诊断时,需要使用X线照片进行检查。
正位全脊柱X线照片是观察脊柱侧弯的主要方法之一。
在进行全脊柱X线检查时,需要确保病人是站立的,站立时身体重心在两腿之间,双足维持肩宽站立,头部面向前方。
全脊柱正位X线照片可帮助医生观察整个脊柱的形态以及侧弯的程度和方向。
在进行脊柱侧弯影像学诊断时,需要测量Cobb角。
Cobb角是观察脊柱侧弯程度的重要指标,通常用于评估侧弯的严重程度和治疗效果。
对于脊柱侧弯的影像学诊断,Cobb角的测量是至关重要的。
Cobb角是通过测量患者脊柱侧弯区域两条相交线的夹角来确定脊柱侧弯的程度。
根据Cobb角的大小,可以判断脊柱侧弯的轻重程度,为后续治疗提供依据。
在脊柱侧弯影像学诊断过程中,还需要观察脊椎的变形和扭曲。
脊柱侧弯通常会导致脊椎骨的变形和扭曲,因此在正位全脊柱X线照片中需要仔细观察脊椎的形态和位置。
正常的脊椎骨应该呈现规则的矩形形态,如果出现形态不规则或扭曲,则可能表明存在脊柱侧弯的情况。
在进行脊柱侧弯影像学诊断时,还需要观察椎间盘和神经根的情况。
脊柱侧弯可能会导致椎间盘的变形和神经根的受压,因此需要仔细观察这些区域的情况。
椎间盘的变形和神经根的受压可能会导致患者出现腰背疼痛、下肢麻木等症状,因此在进行脊柱侧弯影像学诊断时,需要特别关注这些区域。
脊柱侧弯影像学诊断是诊断和治疗脊柱侧弯的重要手段之一。
通过正位全脊柱X线照片的检查,测量Cobb角,观察脊椎的变形和扭曲,以及观察椎间盘和神经根的情况,可以有效地诊断脊柱侧弯病情,为后续治疗提供依据。
希望上述关于脊柱侧弯影像学诊断的标准能对临床医生和患者有所帮助,早日发现并治疗脊柱侧弯,提高患者的生活质量。
强直性脊柱炎的影像学诊断强直性脊柱炎的影像学诊断1. 引言强直性脊柱炎(Ankylosing Spondylitis,AS)是一种慢性、进行性、关节炎性的疾病,以慢性脊柱炎症为特征。
影像学在强直性脊柱炎的诊断和评估中起着至关重要的作用。
本文将重点介绍强直性脊柱炎的影像学诊断方法,包括X线摄影、磁共振成像(MRI)和计算机断层扫描(CT)等技术。
2. X线摄影X线摄影是最常用的影像学检查方法之一,可在早期发现和评估强直性脊柱炎的病变。
下面将介绍强直性脊柱炎在X线影像上的表现:- 骶髂关节炎表现:骶髂关节是强直性脊柱炎最常累及的关节之一。
X线影像上可见骶髂关节的骨质增生、关节融合、关节面模糊和关节间隙狭窄等表现。
- 脊椎炎症表现:影像学上,强直性脊柱炎可导致脊椎骨质吸收和骨质增生,使脊椎骨体变矮。
此外,椎间盘骨质的增生和硬化也是强直性脊柱炎的表现之一。
3. 磁共振成像(MRI)MRI是一种无创的影像学检查方法,对于早期发现和评估强直性脊柱炎的病变具有较高的敏感性和特异性。
以下是MRI在强直性脊柱炎影像学诊断中的应用:- 早期骶髂关节炎表现:MRI可以显示早期骶髂关节炎的软组织炎症反应,包括关节囊肿、关节积液和关节周围软组织水肿等。
这些表现有助于早期诊断强直性脊柱炎。
- 脊椎炎症表现:MRI可以清晰地展示脊柱的炎症改变,如椎体骨质增生、骨质破坏和椎间盘的水肿等。
此外,MRI还可以评估脊椎关节囊、韧带和肌肉的炎症变化。
4. 计算机断层扫描(CT)CT是一种通过多个切面重建图像的影像学检查方法,对于评估强直性脊柱炎的骨质改变具有较高的分辨率。
以下是CT在强直性脊柱炎影像学诊断中的应用:- 骶髂关节炎表现:CT可以显示骶髂关节的骨质增生、关节融合、关节面模糊和关节间隙狭窄等病变。
CT的高分辨率使得这些骨质改变能够更加清晰地显示出来。
- 腰椎和胸椎炎症表现:CT可以检测腰椎和胸椎的骨质破坏、骨质增生和椎间盘的变化。
脊椎的影像学总结概述:1、椎体:呈方形或长方形, 外为骨皮质,内为骨松质,应注意其形状、轮廓、密度及有无脱位等。
2、附件:包括椎弓根、椎板、横突、棘突及上下关节突等。
3、椎间隙:为椎间盘组成,椎间盘包括髓核、纤维环及软骨板。
椎间盘富有弹性,起缓冲作用。
X 线表现为两椎体间的低密度影。
4、椎旁软组织:颈前软组织,胸椎双侧的胸膜反折线及腰椎双侧的腰大肌影。
5.生理曲度:颈、腰向前,胸、骶向后。
一、脊柱骨折【影像学表现】X线表现①?椎第?椎体呈楔形改变,②骨皮质断裂、皱折,可见横形不规则线状致密带。
③有时椎体前上方可见分离的骨碎片,严峻时常并发脊椎后突成角、侧移,乃至发生椎体错位。
④临近椎间隙未见变窄,其余?椎各椎体未见骨折及滑脱,椎间隙等宽,未见变窄。
⑤常并发棘间韧带撕裂,使棘突间隙增宽,也可并发棘突撕脱骨折,横突也可发生骨折(书写报告时注意强调椎体形态及密度的改变,同时应注意观察椎间隙及椎旁软组织等改变,以便与椎体结核及转移瘤等辨别。
)特殊:齿状突骨皮质断裂,向?侧移位,齿状突与环椎侧块关节间隙失对称,?侧明显变窄,较对侧狭小约5mm。
齿状突骨折、环枢椎关节脱位。
CT:重点是观察骨折对脊髓和神经根的影响,了解有无骨折片突入椎管和骨折移位对脊髓的压迫情形。
①骨折的椎体内出现横行,纵行,斜行,丫行等形态的骨折线,重者呈崩裂状,表现为多数长短不等骨折线,使椎体割裂成大小不等骨块,如椎体后缘骨折。
②注意在椎管内有无游离的骨折块,其大小,形态及位置和对脊髓的压迫情形。
③椎体紧缩骨折常归并上下关节突,横突,椎弓根及棘突骨折和椎间小关节脱位。
轻微附件骨折X线片显示不清,CT检查可明确诊断。
MRI:在脊柱外伤,MRI可用以观察椎体骨折,椎间盘突出和韧带撕裂。
同时还能够观察脊髓挫裂伤和脊髓受压等,有较高的诊断价值。
①对X线平片及CT不能发觉,而MRI检查能够发觉的骨折,称为隐性骨折,隐性骨折即骨小梁骨折,可表现为隐性骨折线和骨髓水肿,出血,无骨皮质中断。
ﻫ颈
(1、钩椎关节,2、第三颈椎椎体,3、棘突,4、横突)
椎正位X线片ﻫﻫ
ﻫ(本例4、5钩椎关节不对称)
ﻫ
ﻫﻫ下位颈椎与上位胸椎X光片
ﻫ(1、第6颈椎之椎体,2、气管阴影之缘,3、椎体4、横突,5、肋骨头,6、肋骨颈,7、肋骨结节,8、肋骨体,
9、肋骨头,10、肋骨颈,11、肋骨结
节)
ﻫﻫ
上位颈椎X光片,张口位
(1、枢椎之齿突,2、寰枢之外侧块,3、寰枢关节,ﻫ4、枢椎之椎体,5、第3颈椎)
ﻫﻫ
颈前侧位X线片,脊柱颈曲清晰可见ﻫﻫ(1、舌得咽部,2、会厌软骨,3、舌骨体,4、甲状软骨正
ﻫ进行钙化,5、寰椎前结节,6、枢椎棘突,7、软腭,8、特ﻫ
征性颈椎椎体,9、椎间盘,10、关节突关节,11、气管内
空气)
ﻫ颈椎标准侧位像生理曲度
(A、X线片测量法,图中示正常椎曲;ﻫ
B、图示下颌角A平C2下缘,示第1椎棘突基底部向下至第7颈ﻫﻫ椎后下缘连线,其中点连线经过C4、5间为正常椎曲)ﻫ
ﻫﻫ腰椎弓顶距离及前突指数(Seze测量法)
(A、X线片测量法;B、弓顶距离测量图示12胸椎后下缘向
第1骶椎后上角连线正常a线为1。
8~2.2cm,前突指数b线正ﻫ常2、5cm以内。
ﻫ腰椎斜位像ﻫ
(椎弓关节及椎弓在斜位像上近似一狗得外形,
ﻫ1、耳为上关节突, 2、其嘴相当于横突,3、颈为峡部,
ﻫ4、前腿为下关节突,5、体为椎弓,
6、体之后部为椎弓及对侧之上关节突与下关节突,7、为椎ﻫ体)
ﻫ
ﻫﻫ腰椎骶化不全ﻫ
ﻫ椎间盘病变CT片:中央型腰椎间盘突
ﻫ
出ﻫ椎间盘病变CT片:左侧椎间盘突出及钙化
ﻫ椎间盘病变CT片:椎间盘突出,黄韧带肥
ﻫﻫ椎间盘病变CT片:右厚ﻫ
侧椎间盘突出,侧隐窝增大,神经根完全受压
ﻫ
ﻫ手法复位后突出物基本回纳。
左侧椎间孔已清楚,26、4X7、0mm硬膜囊
ﻫ已无受压,囊外脂肪层亦清楚ﻫ正常腰椎矢状位MR T1 WI 表现与ﻫ正常腰椎矢状位MR T2 WI表
现ﻫﻫ。
