门禁控制器的接线方式20151210

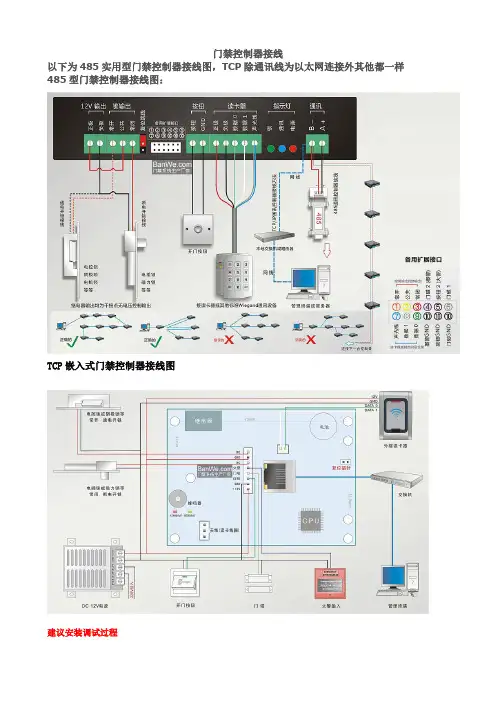

门禁控制器接线以下为485实用型门禁控制器接线图，TCP除通讯线为以太网连接外其他都一样485型门禁控制器接线图：TCP嵌入式门禁控制器接线图建议安装调试过程1．安装控制器主机，接通电源，短接一下出门按钮端子，观察继电器开锁指示灯状态变化。

2．接通485或TCP/IP通讯，安装软件，在软件里面添加控制器，注意填写正确的序列号或I P ，485的要选择正确的串口。

3．打开调试界面观察通讯情况。

4．观察是否正常通讯，通讯后用软件开关门，是否成功。

5．安装读卡器，刷卡操作是否有正确的记录。

6．增加用户、发卡、授权操作，下载卡到控制器，刷卡观察记录是否正常。

7．安装锁接上锁的连接线，再刷卡后观察记录和锁是否正常。

8．安装其它附属设备如按钮、门磁等。

9．复位清零操作：给控制器断电→短接复位跳线→通电5秒(听到控制器响两声)→断电→断开跳线→重新通电门禁系统的施工布线规范和注意事项读卡器到控制器：建议用8芯屏蔽多股双绞网线。

红与红白接12V正，棕与棕白接12V负，绿接数据0，绿白接数据1，蓝接声光两条线(强烈建议接声光线)，不同的网线颜色, 不一定相同。

线径建议0.5毫米以上。

实际应用最长不可以超过60米，屏蔽线接控制器的GND；如通讯效果不佳，可增加读卡器的供电线线径。

按钮到控制器：采用两芯线，线径在0.3毫米以上。

建议使用八芯网线，按钮接其中任意两根线即可，以后可以轻松改接读卡器，实现进出双向刷卡功能。

电锁到控制器：建议使用两芯电源线，线径在1.0毫米以上。

如果超过50米要考虑用更粗的线，或者多股并联。

最长不要超过100米，一般控制在70米以内。

门磁到控制器：建议选择两芯线，线径在0.3毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警等功能，门磁线可不接。

控制器到控制器：以及控制器到转换器的线，建议使用线径在0.5毫米以上2芯屏蔽双绞线。

485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。

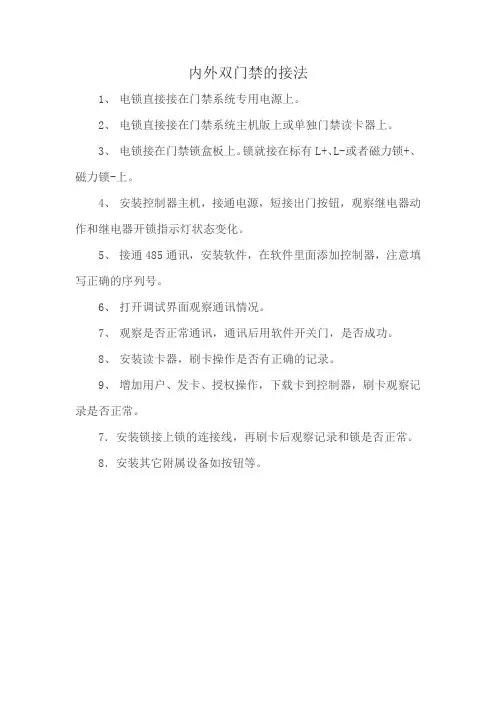

内外双门禁的接法
1、电锁直接接在门禁系统专用电源上。

2、电锁直接接在门禁系统主机版上或单独门禁读卡器上。

3、电锁接在门禁锁盒板上。

锁就接在标有L+、L-或者磁力锁+、磁力锁-上。

4、安装控制器主机，接通电源，短接出门按钮，观察继电器动作和继电器开锁指示灯状态变化。

5、接通485通讯，安装软件，在软件里面添加控制器，注意填写正确的序列号。

6、打开调试界面观察通讯情况。

7、观察是否正常通讯，通讯后用软件开关门，是否成功。

8、安装读卡器，刷卡操作是否有正确的记录。

9、增加用户、发卡、授权操作，下载卡到控制器，刷卡观察记录是否正常。

7．安装锁接上锁的连接线，再刷卡后观察记录和锁是否正常。

8．安装其它附属设备如按钮等。

门禁系统如何接线？一个实例了解清楚低压电工作业、高压电工作业、焊接与热切割作业、高处作业、制冷与空调作业、危化品经营生产、安一、门禁接线方式一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。

接线方式：1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。

电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。

门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

二、举例：中控门禁机接线示意图v三、举例-一体化门禁标准接线图当然很多朋友在项目中也会使用到一体化门禁，一体式门禁系统，简单的说就是门禁的控制部分和读卡部分是一体的。

那么一体化门禁如何接线呢？可以看下图。

最后补充：最后补充下，关于门禁接线的，留言的朋友比较多，如果对这块之前了解不多的话，可以看下这个门禁接线总结视频，非常详细。

低压电工作业、高压电工作业、焊接与热切割作业、高处作业、制冷与空调作业、煤矿安全作业、金属非金属矿山作业、石油天然气安全作业、冶金（有色）生产安全作业类、危险化学品安全作业类、烟花爆竹安全作业、危化品经营生产、安全员【电工知识大全】。

智能门禁系统门禁弱电系统组成和接线方法门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。

门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。

▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。

好下面我们来接线。

先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM 接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。

后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。

下面先接磁力锁，磁力锁就红黑两根线，如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。

下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V 负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。

开门按钮线不分正负，随便接。

如下两图▲开门按钮背面▲开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。

给大家看看我现场门禁安装图▲整套门禁接线图▲客户花园门上的门禁与门口机▲客户花园装的磁力锁▲客户铁门上的锁片▲施工图这就接完了，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。

中控门禁机接线示意图
锁由门禁专用电源供电
1、锁的接线（如YB100电插锁、YH280KG磁力锁等常闭锁）
锁的正极接在门禁专用电源的NC端上；
锁的负极接在门禁专用电源的GND端上。

2、中控门禁机接线（如：F2、F201、F8、SC102、SC10
3、F7 等中控门禁机）中控门禁机的+12V（红色）接门禁专用电源+12V
中控门禁机的GND（黑色）接门禁专用电源GND
中控门禁机的NO（蓝色）接门禁专用电源PUSH
中控门禁机的COM（红色）接门禁专用电源GND
注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。

锁由中控门禁机直接供电
1、锁
锁的正极接在中控门禁机的NC（黄色）端上；
锁的负极接在中控门禁机的GND（黑色）端上。

2、中控门禁机
中控门禁机的COM（红色）需并上中控门禁机的+12V（红色）上。

中控门禁机外接DC12V报警器
1．中控门禁机的AL＋（橙色）和中控门禁机的＋12V（红色）并在一起2．AL-（绿色）接DC12V报警器正极
3．GND（黑色）接DC12V报警器负极
中控门禁机外接有线门磁
1、接线：
中控门禁机的SEN（白色）和中控门禁机的GND（黑色）分别接在门磁的两端，没有正负之分。

2、设置：
进入中控门禁机的设置界面，“设置”—→“门禁功能设置”—→“门磁开关”—→设置为“常闭”，则在门磁处于断开状态时，报警器报警，也就是相当于门打开了报警。

在主菜单下按“解除报警”可解除报警。

中控门禁机外接交流AC~220V报警器。

门禁系统施工接线详解介绍本文档旨在提供关于门禁系统施工接线的详细解释。

通过阅读本文档，您将了解到门禁系统接线的步骤、材料和注意事项。

1. 准备工作在开始施工接线之前，应确保已准备好以下材料和工具：- 门禁系统主机- 门禁控制器- 门禁读卡器- 门锁- 电源线- 网线- 电工工具2. 接线步骤接下来，我们将介绍门禁系统接线的基本步骤。

步骤一：连接门禁主机将门禁主机与电源线和网线连接。

确保连接正确，以确保主机能够正常工作。

步骤二：连接门禁控制器将门禁控制器与门禁主机通过网线连接。

此步骤是将主机与控制器进行通信的关键步骤。

步骤三：连接门禁读卡器将门禁读卡器与门禁控制器通过网线连接。

这将使读卡器能够与控制器进行通信，实现对门禁系统的控制和管理。

步骤四：连接门锁将门锁与门禁控制器连接。

确保门锁与控制器的连接牢固可靠，以确保门禁系统的正常运行。

3. 注意事项在进行门禁系统施工接线时，需要注意以下事项：- 确保所有的接线都是按照设备的规格和制造商的说明进行的。

- 接线之前，切断电源以确保安全。

- 检查所有的接线是否牢固连接，以避免电路短路或其他问题。

- 尽量避免接线过长，以减少信号损失。

- 确保门禁系统接线安装符合相关的法规和标准。

结论本文档提供了门禁系统施工接线的详细解释，包括准备工作、接线步骤和注意事项。

通过遵循正确的接线步骤和注意事项，您可以确保门禁系统的正常运行和安全性。

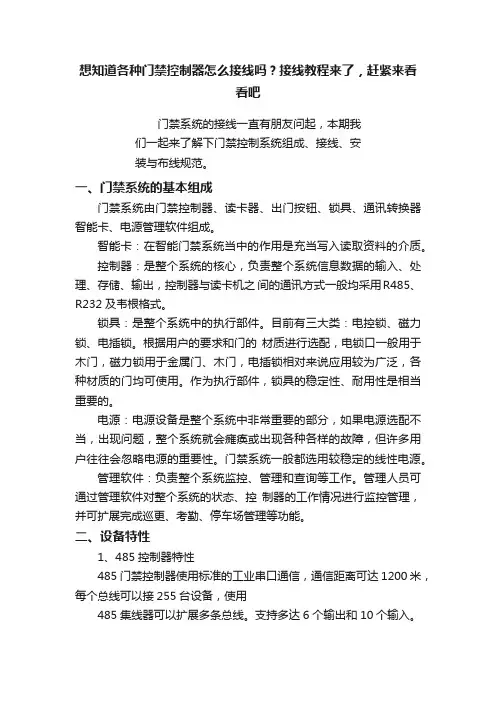

想知道各种门禁控制器怎么接线吗？接线教程来了，赶紧来看看吧门禁系统的接线一直有朋友问起，本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。

一、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。

智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。

控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。

锁具：是整个系统中的执行部件。

目前有三大类：电控锁、磁力锁、电插锁。

根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。

作为执行部件，锁具的稳定性、耐用性是相当重要的。

电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。

门禁系统一般都选用较稳定的线性电源。

管理软件：负责整个系统监控、管理和查询等工作。

管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。

二、设备特性1、485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。

支持多达6个输出和10个输入。

型号有单门、双门、4门等。

2、TCP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和10个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

三、设备接口1、读卡器接口读卡器做为读卡输入设备，通讯协议是WG26/34等。

分别是ReaderA和ReaderB ReaderC、ReaderD。

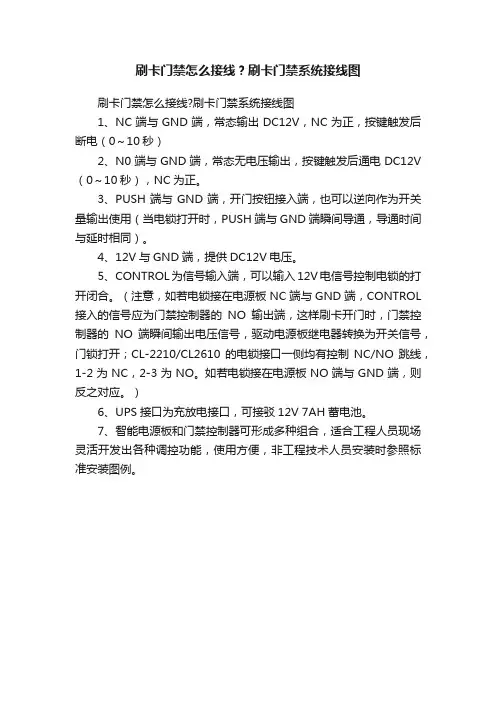

刷卡门禁怎么接线？刷卡门禁系统接线图
刷卡门禁怎么接线?刷卡门禁系统接线图
1、NC端与GND端，常态输出DC12V，NC为正，按键触发后断电（0～10秒）
2、N0端与GND端，常态无电压输出，按键触发后通电DC12V （0～10秒），NC为正。

3、PUSH端与GND端，开门按钮接入端，也可以逆向作为开关量输出使用（当电锁打开时，PUSH端与GND端瞬间导通，导通时间与延时相同）。

4、12V与GND端，提供DC12V电压。

5、CONTROL为信号输入端，可以输入12V电信号控制电锁的打开闭合。

（注意，如若电锁接在电源板NC端与GND端，CONTROL 接入的信号应为门禁控制器的NO输出端，这样刷卡开门时，门禁控制器的NO端瞬间输出电压信号，驱动电源板继电器转换为开关信号，门锁打开；CL-2210/CL2610的电锁接口一侧均有控制NC/NO跳线，1-2为NC，2-3为NO。

如若电锁接在电源板NO端与GND端，则反之对应。

）
6、UPS接口为充放电接口，可接驳12V 7AH蓄电池。

7、智能电源板和门禁控制器可形成多种组合，适合工程人员现场灵活开发出各种调控功能，使用方便，非工程技术人员安装时参照标准安装图例。
