门禁控制器接线原理图

常见的门禁控制器连接门磁和电控锁的⼏种接线
注意：门磁和锁都需要单独供电，不要通过门禁接线给门磁供电，很容易导致开不了门。

第⼀种
门禁控制器连接门磁，门磁只有两个接⼝和-的常闭通常接法，门禁NC连接电源正极，电源负
极连接门磁正极，门磁负极连接门禁的com。

只要正常组成个回路就可以串联在⼀起。

第⼆种
有些门磁的接⼝是有5个接⼝：正极，负极，NC，NO，COM门磁⼀般常闭。

门禁NC连接电源
正极，电源负极连接门磁正极，门磁负极连接门禁的com，门禁的SR门磁反馈连接锁的NC门禁
的GND连接门磁的com。

第三种
常闭型锁体接线(电控锁/静⾳锁)，所谓常开型锁就是通电常开，通电状态下可以开门，断电闭
合，所以⼀旦断电门就打不开了。

接线⽅式
⾸先电源正极负极需要⼀分为⼆，电源正极分别接电控锁的正极和L ，电源负极分别连接电控锁
的负极和门禁的com，电控锁的L-连接门禁的No。

门磁开门按钮接法
开门按钮“ 接⼊门禁控制器的PUSH接⼝，开门按钮““接门禁控制器的GND，开关量信号，不需
要供电。

本⽂整理⾃⽹络
阅读全⽂。

可视对讲门禁系统原理及接线图可视对讲门禁系统原理说明可视对讲门禁系统接线图可视对讲门禁系统原理说明下图是该对讲门铃的主电路，二图是室内话机部分。

变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压，得到+12V 直流电压，经插座Vl输入，一路直接给继电器K供电，另一路经D3隔离，产生VCC给其他电路供电。

当户外有人按下按键S1～S10之一时，如按下的是Sl，此时Q5基极通过R17、插座V6①脚经Sl、话机开关SA②、③脚，喇叭LB到地，形成电流通路，相当于把R17下端接地，故Q5基极为低电平，Q5饱和导通，音乐lC②脚有触发高电平，其③脚输出音乐信号，经Ul(LM386)放大后，由Ul⑤脚输出，经V6①脚、Sl，话机又簧开关SA②、③脚送到喇叭LB，使之发出声音。

由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA④脚，再经插座V3②脚耦合至U2(TDA2822M)⑦脚，放大后由①脚输出，使按门铃者也可以听到LB1发出的声音。

主人听到LB发出的声音后，摘下话机，屋内与户外的二人可以通话。

MIC1拾取的声音信号送入U2⑥脚，放大后由③脚输出，经插座V3①脚、话机上的C3，话机开关SA①、③脚耦合到喇叭LB，主人可听到对方的说话声。

VCC经主电路的R5降压后，再经插座V3②脚给室内话机的MIC2和Ql供电。

主人的说话声经MIC2拾取、Ql放大后，又经话机开关SA④、⑥脚，插座V3②脚送至U2⑦脚，放大后由①脚输出，推动喇叭LB1发声，从而实现二人间的通话。

主人摘下话机后，插座V6①脚到地的通路就切断了，R17下端恢复了高电平，Q5截止，音乐lC和Ul都停止工作。

插座V3①脚由于开锁开关SB的断开，通常是高电平，稳压管ZD1处于击穿状态，Ql饱和，Q2截止，继电器K不吸合门无法打开。

当主人按下开锁开关SB后，V3①脚接地，ZD1截止，Ql截止，Ql集电极的高电平经Cll耦合到Q2基极，Q2饱和，继电器K得电，触点闭合，电磁锁LOCK得电动作，楼宇门打开。

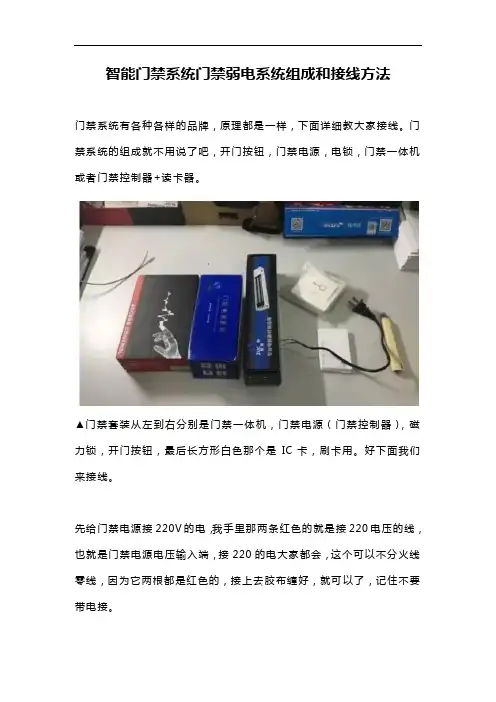

智能门禁系统门禁弱电系统组成和接线方法门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。

门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。

▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。

好下面我们来接线。

先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM 接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。

后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。

下面先接磁力锁，磁力锁就红黑两根线，如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。

下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V 负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。

开门按钮线不分正负，随便接。

如下两图▲开门按钮背面▲开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。

给大家看看我现场门禁安装图▲整套门禁接线图▲客户花园门上的门禁与门口机▲客户花园装的磁力锁▲客户铁门上的锁片▲施工图这就接完了，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。

门禁系统怎么安装接线？门禁系统线路接线图图解门禁系统一般包括：门禁主机、门禁电源、电控锁(电插锁)、出门按钮、或读卡器。

联网的话还需要接主控电脑，主控电脑需要安装相应软件。

接线步骤如下：先给门禁电源接220V的电，手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，由于它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

接好220V电压后我们先来看看门禁电源的接线端口，门禁电源接线端子会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。

后面是接门铃对讲，先接磁力锁，磁力锁就红黑两根线，磁力锁接COM跟NC。

红色线接NC,黑色线COM，螺丝一拧接上去就可以了。

下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了)连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等。

接下来我们来接开门按钮，我用网线绿和白绿来当信号线。

开门按钮线不分正负，任凭接。

接下来，我们再接门禁电源这里的按钮线，GND跟PUSH。

接线方式如图所示：①门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定)；通常接法接到NC端(通电开锁，断电关锁)。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。

(门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端)。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND 端。

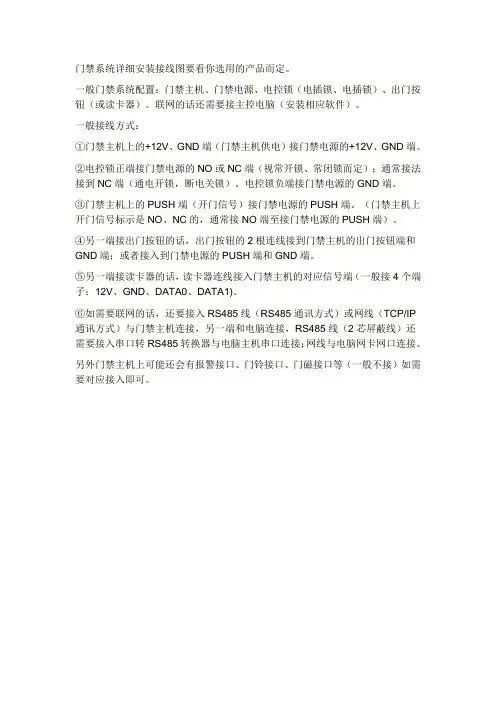

门禁系统详细安装接线图要看你选用的产品而定。

一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。

联网的话还需要接主控电脑（安装相应软件）。

一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。

电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。

（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。

⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP 通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。

门禁系统原理图1. 概述门禁系统是一种广泛应用于各种场所的安全控制系统，它通过一系列的硬件设备和软件系统实现对出入人员的管理和控制。

本文档将介绍门禁系统的基本原理和各组成部分的功能。

2. 原理图门禁系统的原理图如下所示：门禁系统原理图门禁系统原理图2.1 门禁控制器门禁控制器是整个门禁系统的核心部件，负责对各个设备进行控制和协调。

它通常包括以下几个主要组成部分：•中央处理器（CPU）：负责控制和管理门禁系统的各个功能模块。

•存储器（Memory）：用于存储门禁系统的配置信息和记录数据。

•各类接口：与门禁系统的其他设备（如读卡器、电磁锁等）进行通信。

2.2 读卡器读卡器是门禁系统中用于读取用户身份信息的设备，它可以识别不同类型的卡片（如磁卡、IC卡、远程卡等）。

读卡器通常包括以下几个主要部件：•读卡头：用于与门禁控制器进行通信和数据传输。

•接口电路：实现与卡片的物理连接和数据传输。

•解码器：负责将读取到的卡片信息进行解码，提取用户身份信息。

2.3 电磁锁电磁锁是门禁系统中用于控制门的开闭的设备，它可以根据门禁控制器的指令实现自动开锁或上锁。

电磁锁通常包括以下几个主要部件：•线圈：产生电磁力以实现开锁或上锁的动作。

•锁体：用于固定门框，确保门的安全性。

•电源：向线圈提供电流以实现开锁或上锁的动作。

2.4 报警器报警器是门禁系统中用于警示的设备，它可以在发生异常情况时发出声音或光线信号，以引起人们的注意。

报警器通常包括以下几个主要部件：•声音发生器：产生警报声音。

•光源：产生警示灯光。

•控制电路：接收门禁控制器的信号，触发报警器的报警动作。

3. 工作流程门禁系统的工作流程如下：1.用户将身份卡片放置于读卡器上。

2.读卡器将读取到的卡片信息传输给门禁控制器。

3.门禁控制器将根据卡片信息进行验证，并根据权限判断是否允许通行。

4.如果验证通过，门禁控制器将发送解锁信号给电磁锁。

5.电磁锁根据接收到的解锁信号进行开锁操作。

图解弱电工程门禁系统安装与接线，三分钟学会门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。

门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。

好下面我们来接线。

拆开就是这样先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH 接开门信号，接开门按钮都可以。

后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。

下面先接磁力锁，磁力锁就红黑两根线，如下图磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。

下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V 正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。

黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图门禁一体机接线门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。

开门按钮线不分正负，随便接。

如下两图开门按钮背面开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图开门按钮这头接的是GND跟PUSH这就接好了。

给大家看看我现场门禁安装图整套门禁接线图客户花园门上的门禁与门口机客户花园装的磁力锁客户铁门上的锁片鞋柜下的门禁电源，也叫门禁控制器施工图开门按钮这就接完了，编程这里就不说了，说明书都有，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。

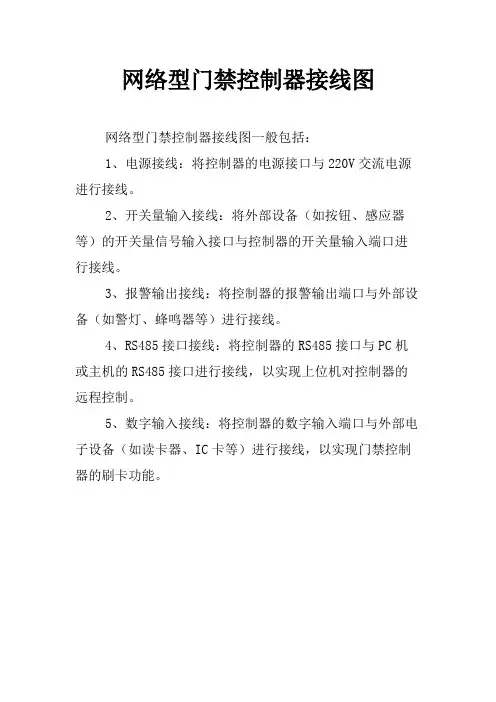

网络型门禁控制器接线图
网络型门禁控制器接线图一般包括：
1、电源接线：将控制器的电源接口与220V交流电源进行接线。

2、开关量输入接线：将外部设备（如按钮、感应器等）的开关量信号输入接口与控制器的开关量输入端口进行接线。

3、报警输出接线：将控制器的报警输出端口与外部设备（如警灯、蜂鸣器等）进行接线。

4、RS485接口接线：将控制器的RS485接口与PC机或主机的RS485接口进行接线，以实现上位机对控制器的远程控制。

5、数字输入接线：将控制器的数字输入端口与外部电子设备（如读卡器、IC卡等）进行接线，以实现门禁控制器的刷卡功能。

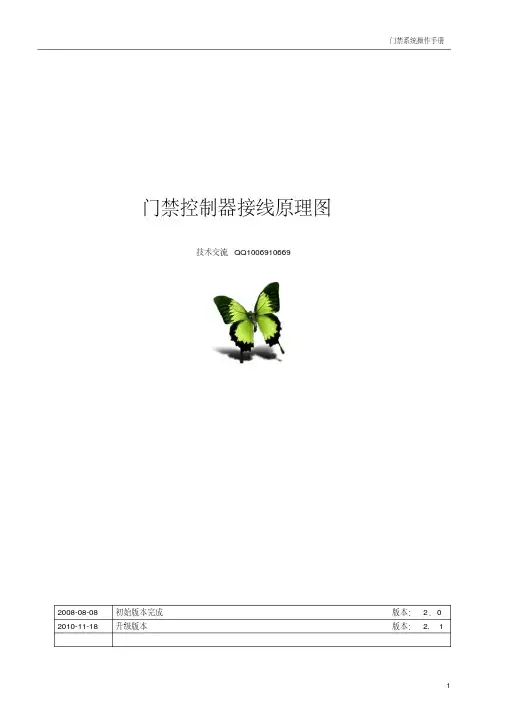

门禁控制器接线原理图技术交流QQ10069106692008-08-08初始版本完成版本：2．0 2010-11-18升级版本版本： 2.1第一部分门禁控制器硬件手册一．设备特性：1．485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。

支持多达6个输出和10个输入。

型号有单门、双门、4门等。

标准485（波特率9600）通讯；大容量存储卡，54000卡记录，60000刷卡记录，10000报警记录（控制器的记录保存在Flash里面；双存储器，卡数据、刷卡记录分别存储，数据不易丢失；在脱机状况下，如果记录（刷卡记录和报警记录）超出容量，将覆盖最早的记录）；开门时区设置多达16组，且可以分别设定对应的多种开门方式，如卡、卡+密码、密码、双卡、首卡开门等；支持远程操作开关门、远程开关火警、报警。

支持软件锁门常闭功能；支持多个报警事件的报警输出，如无效卡、无效时间、门报警、门开超时等；默认支持2—4个weigend读卡器，自动适应26、34、37协议；支持多达6个输出，分别控制门和报警输出联动；多门控制器支持互锁、防潜返功能；所有设备可以混合安装在一个系统里面；配合软件支持考勤、实时在线巡更功能。

支持多用户多机实时管理监控；内置web网页，同时可以网络实时监控；2．TCP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和10个输入。

是一个可以通过以太网进行远程管理的门禁系统。

型号有单门、双门、4门等。

标准10M TCP/IP通讯；大容量存储卡，支持远程升级版卡容量4000，刷卡记录4000，报警记录6000；标准版卡容量54000，刷卡记录60000，报警记录20000（控制器的记录保存在Flash里面。

你们要的门禁控制系统接线教程来了，还有比这更详细的吗？门禁系统的接线一直有朋友问起，本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。

、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。

智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。

控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。

、锁具：是整个系统中的执行部件。

目前有三大类：电控锁、磁力锁、电插锁。

根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。

作为执行部件，锁具的稳定性、耐用性是相当重要的。

电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽电源的重要性。

门禁系统一般都选用较稳定的线性电源。

管理软件：负责整个系统监控、管理和查询等工作。

管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。

二、设备特性1、485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。

支持多达6个输出和10个输入。

型号有单门、双门、4门等。

以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。

具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和1 0个输入。

是一个可以4门等。

通过以太网进行远程管理的门禁系统。

型号有单门、双门、读卡器做为读卡输入设备，通讯协议是WG26/34等。

分别是ReaderA和ReaderB ReaderC. ReaderD o单门对应AB ,分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器,CD代表门2的进出读卡器。
